拆解两个超声波电子驱鼠器

驱鼠扬声器



01 电子驱鼠器

---

一、背景介绍

  这是两个电子驱鼠器， 下面准备对其进行拆卸 查看一下内部的结构。 这是产品对应的铭牌信息。

  下面是铭牌信息：

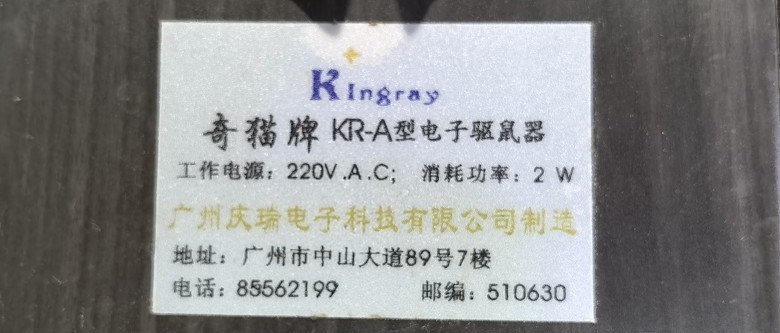

▲ 图1.1 铭牌信息

二、拆卸结果

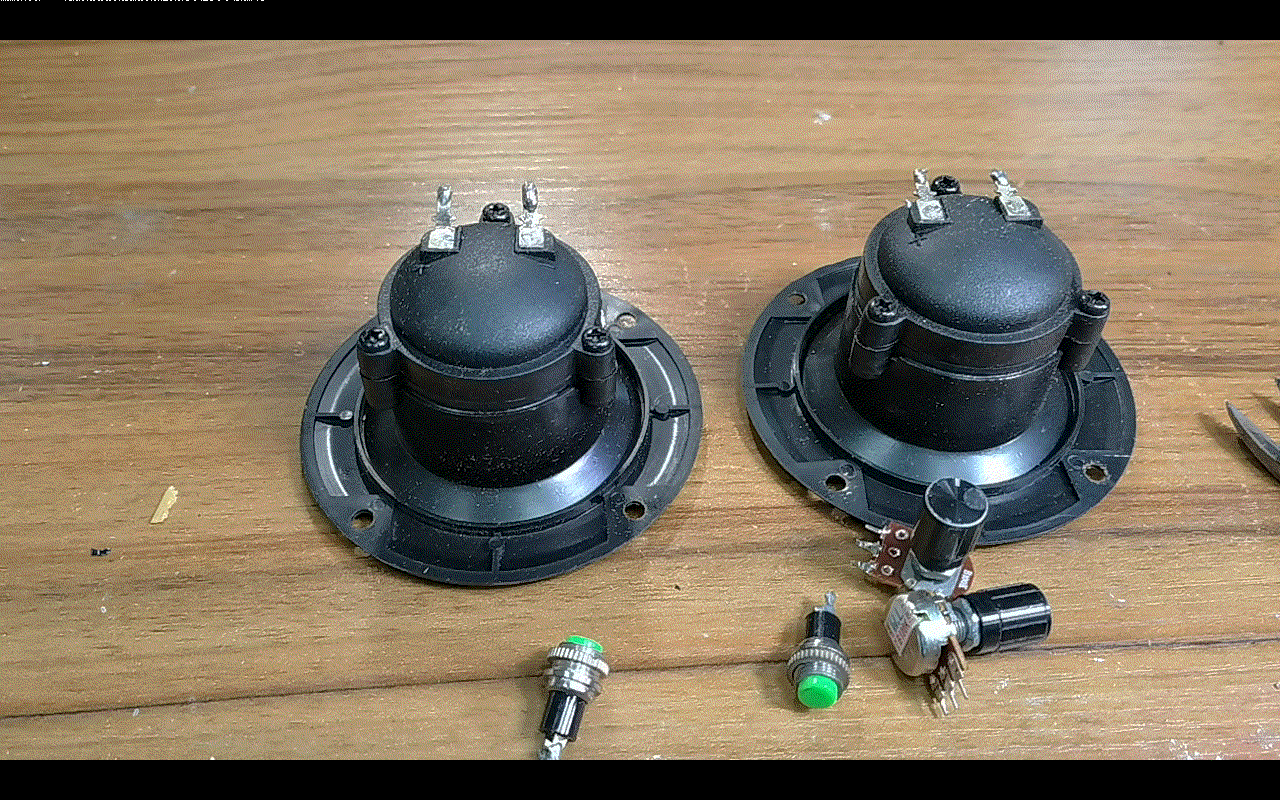

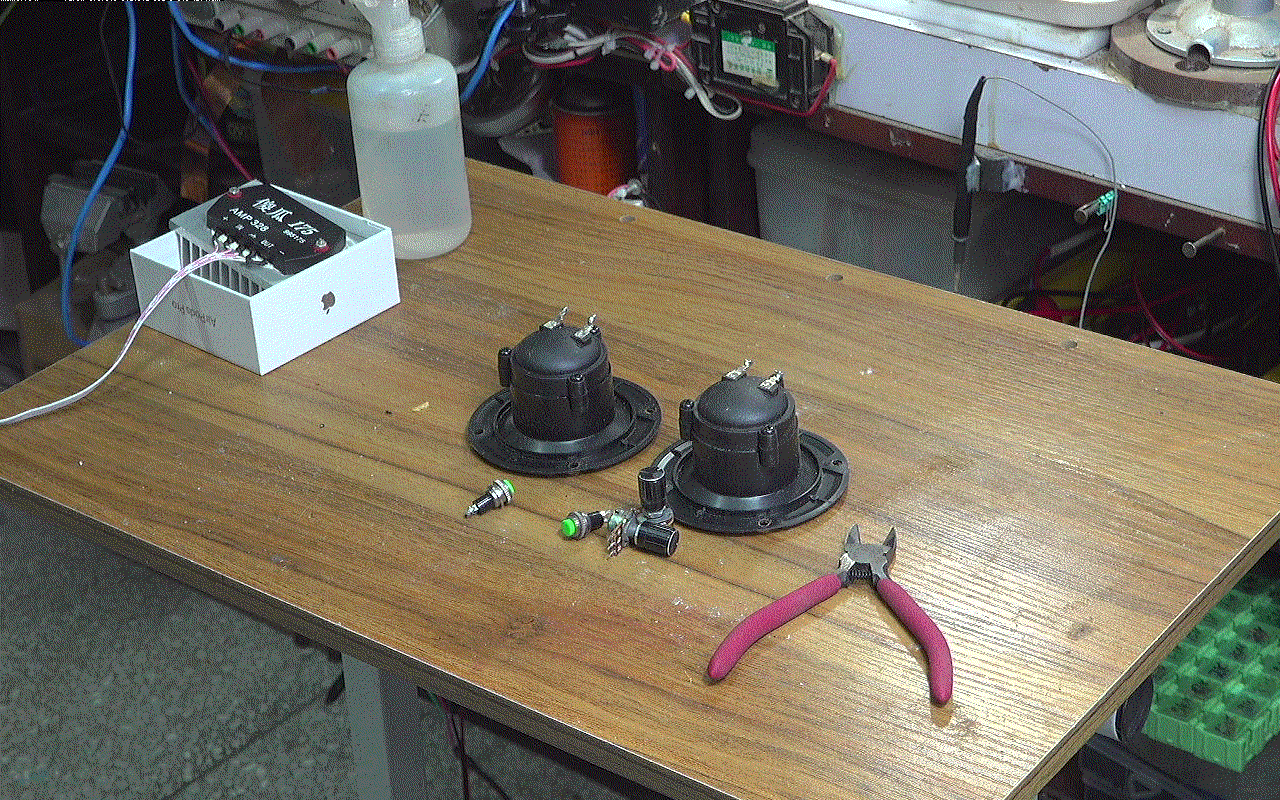

  这是拆卸后电子驱鼠器内部的器件， 其中最显眼的是两个扬声器， 除此之外还有电位器以及按钮等。

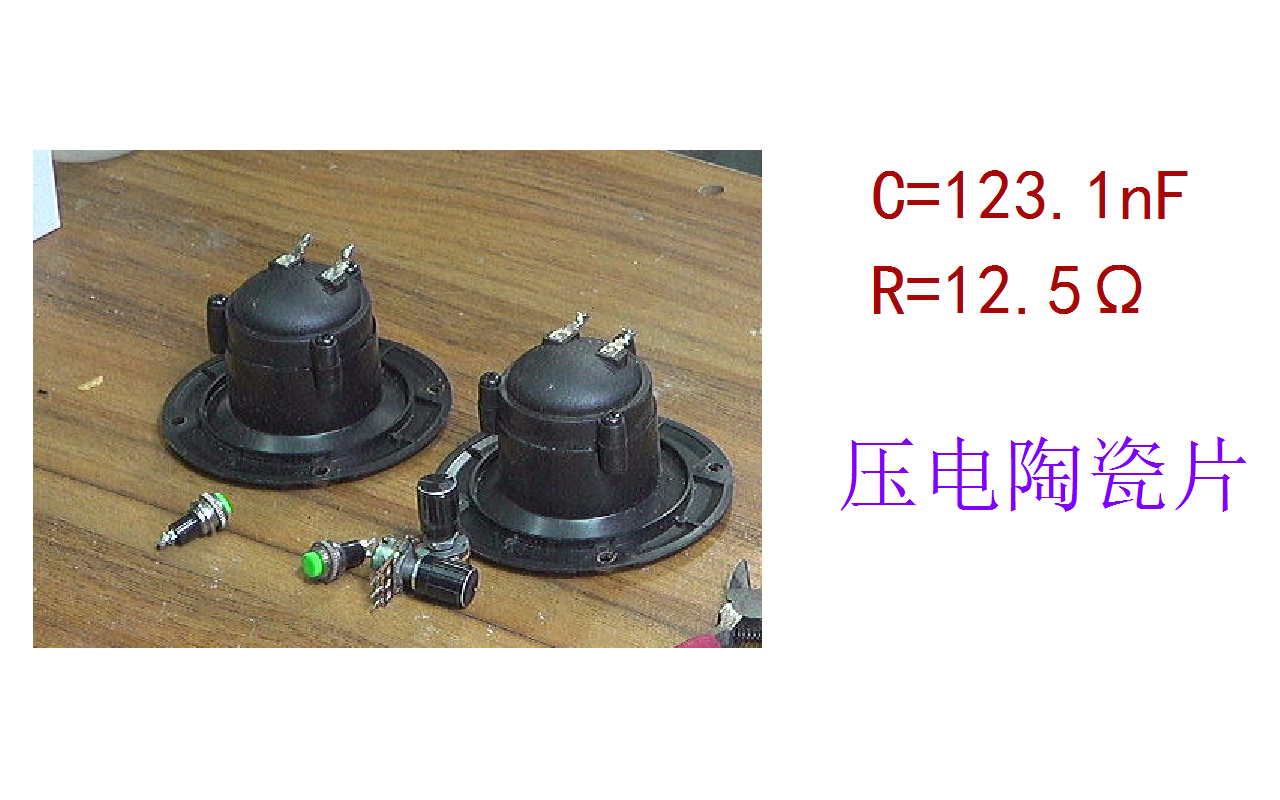

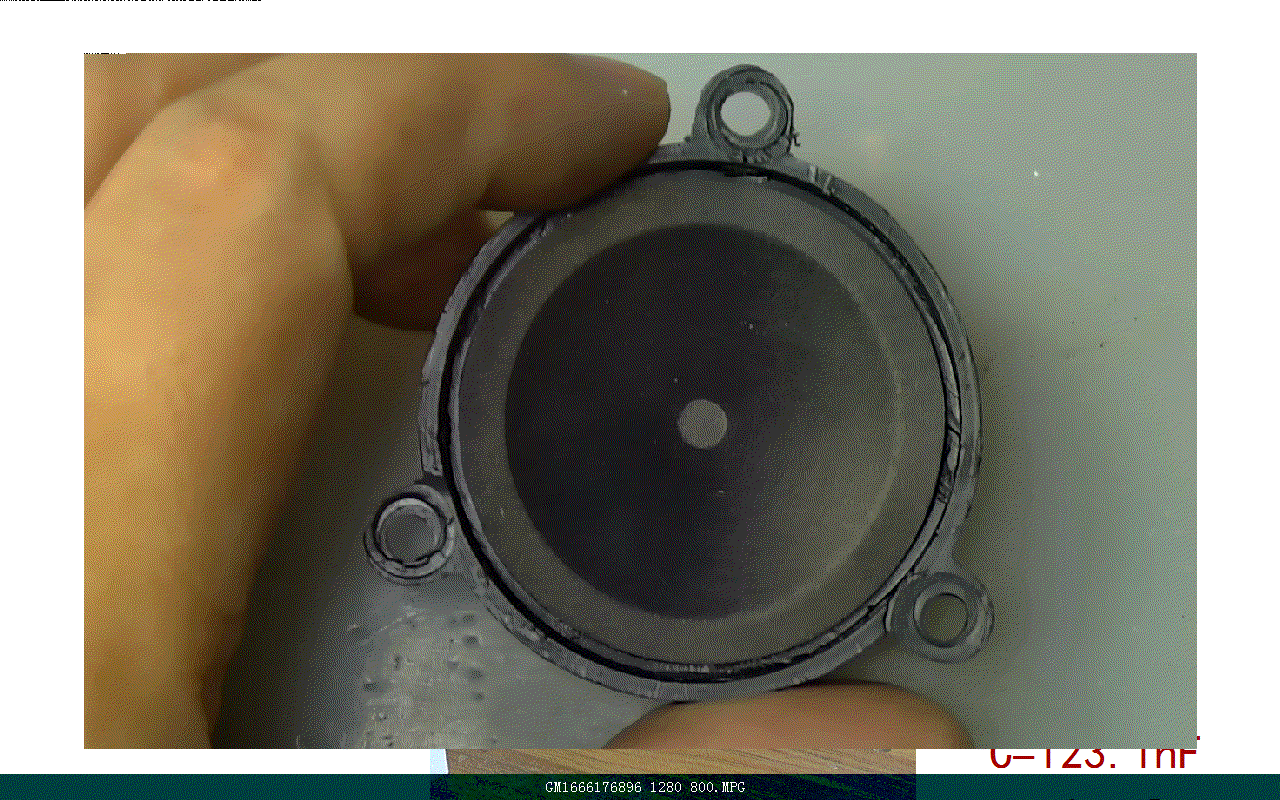

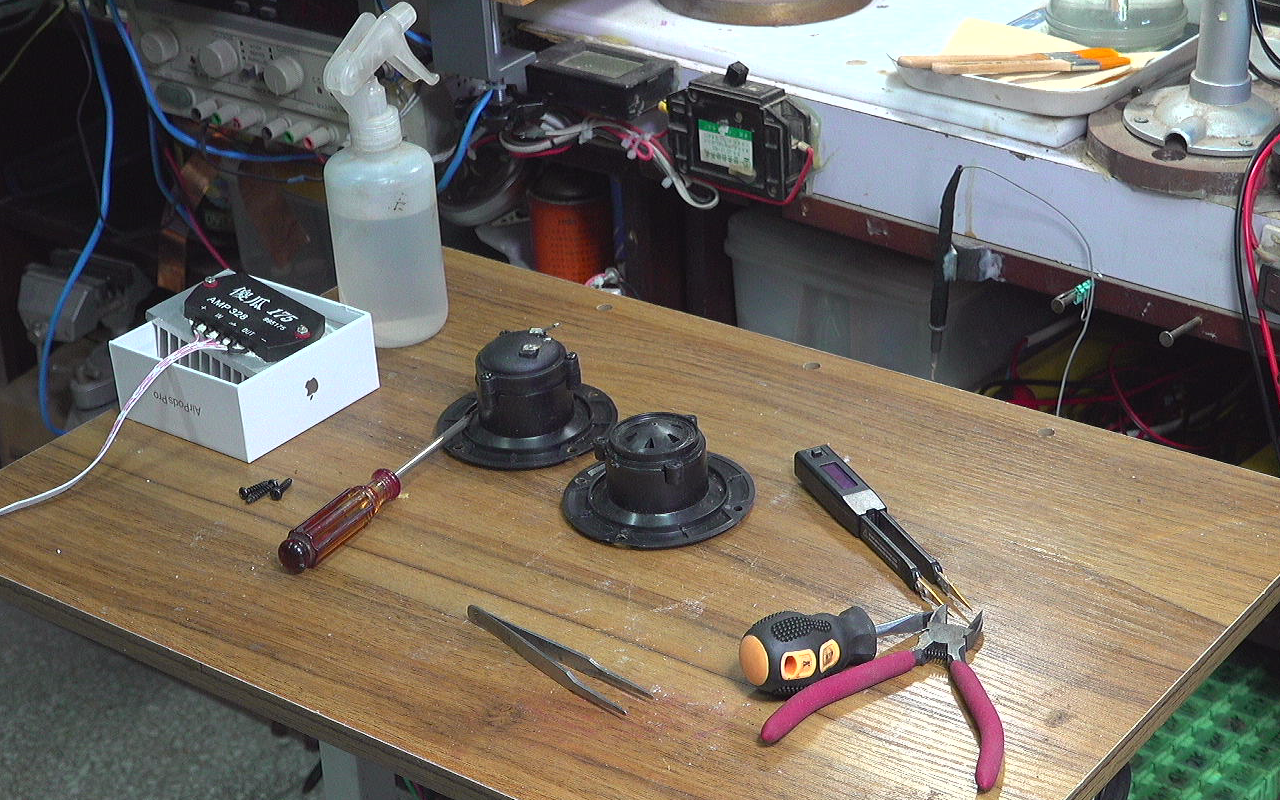

  测量两个扬声器电气参数，  利用SmartTweezer进行测量。 测量频率为1kHz，电容为123.1你F，等效串联电阻为12.5欧姆。  根据这个参数猜测这两个扬声器为压电陶瓷。  拆卸其中一个扬声器。 可以看到其中内部特殊的结构， 振动膜比较特殊。

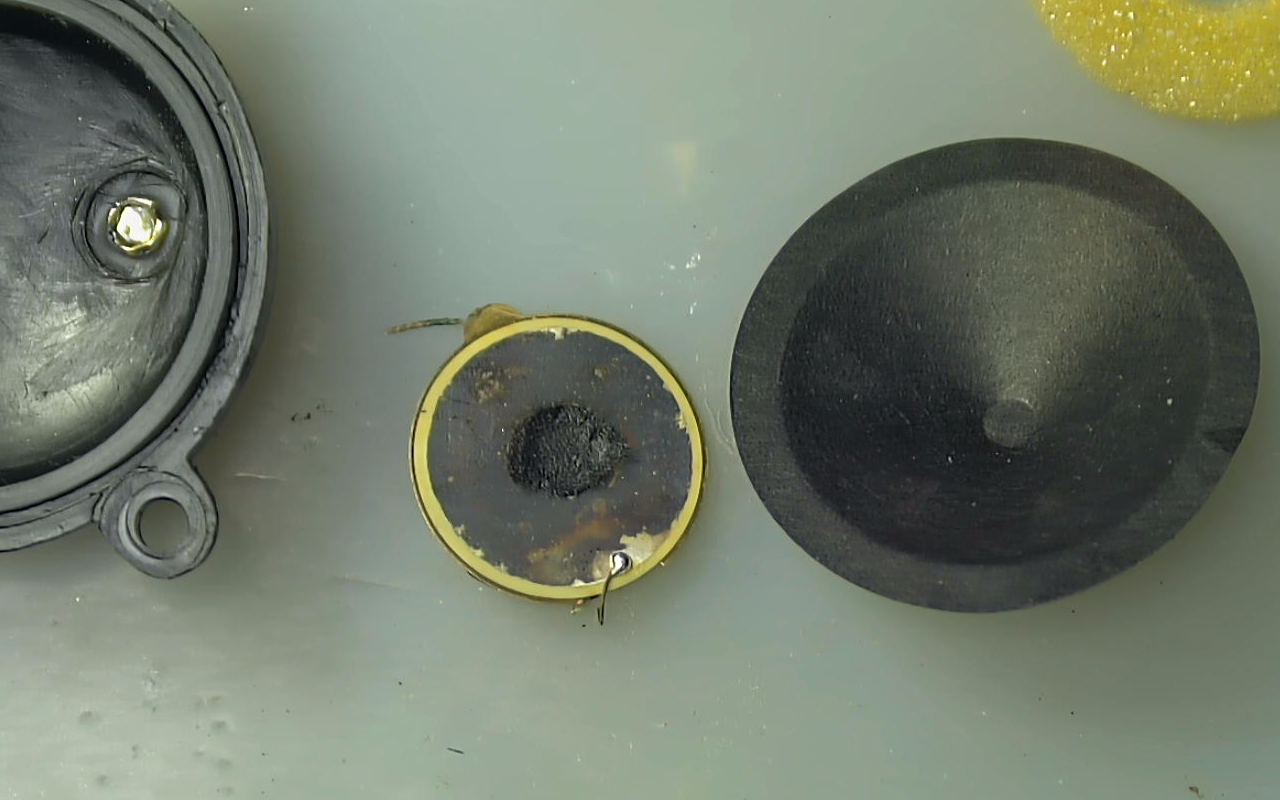

  将振动膜掀起来，可以看清楚内部结构。其中包括有纸质振动盘，海绵以及后面的压电陶瓷片。 这是全部的结构， 压电陶瓷是能量转换器。 因此这是一个超声扬声器。 通过这个结构完成驱赶老鼠的效果。



※ 总  结 ※

---

  本文拆解了一个电阻驱鼠器内部结构， 其中的扬声器， 是基于压电陶瓷的超声波换能器。

  

---
