01 电磁放大检波

一、前言

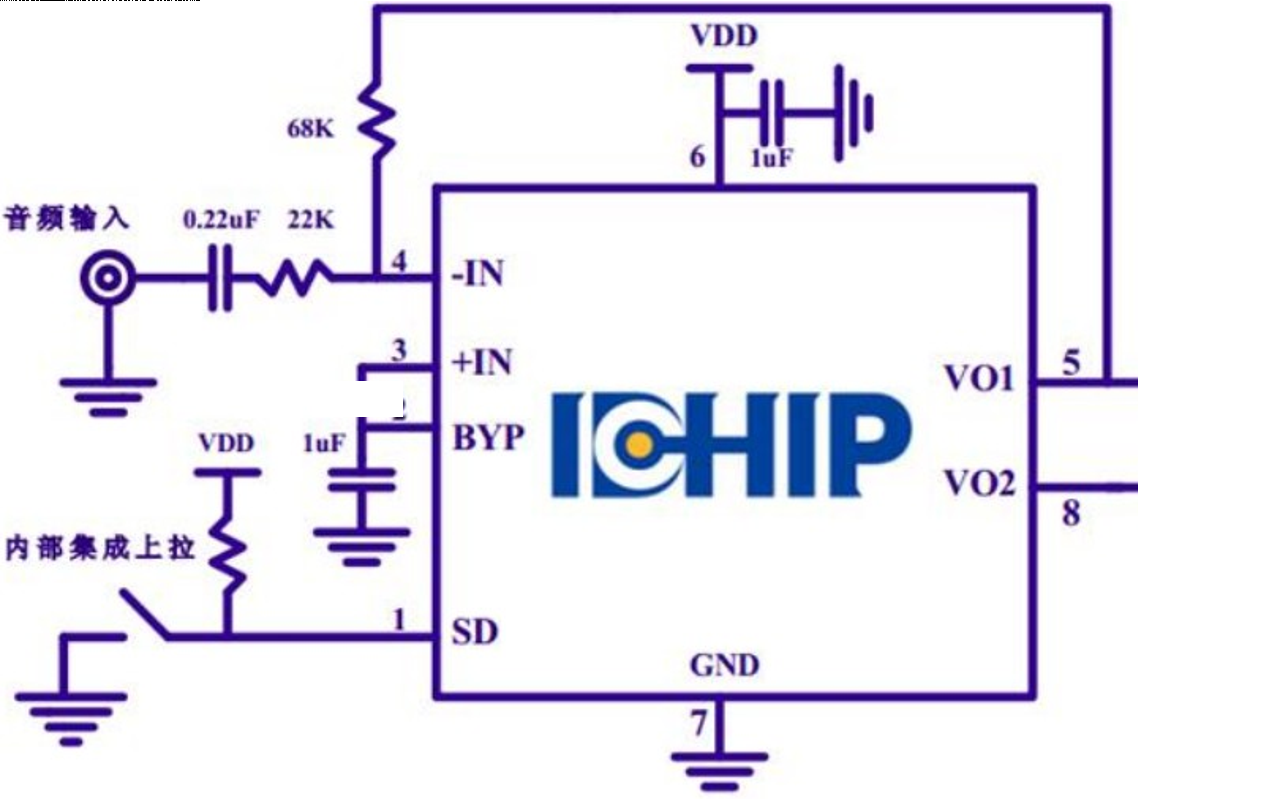

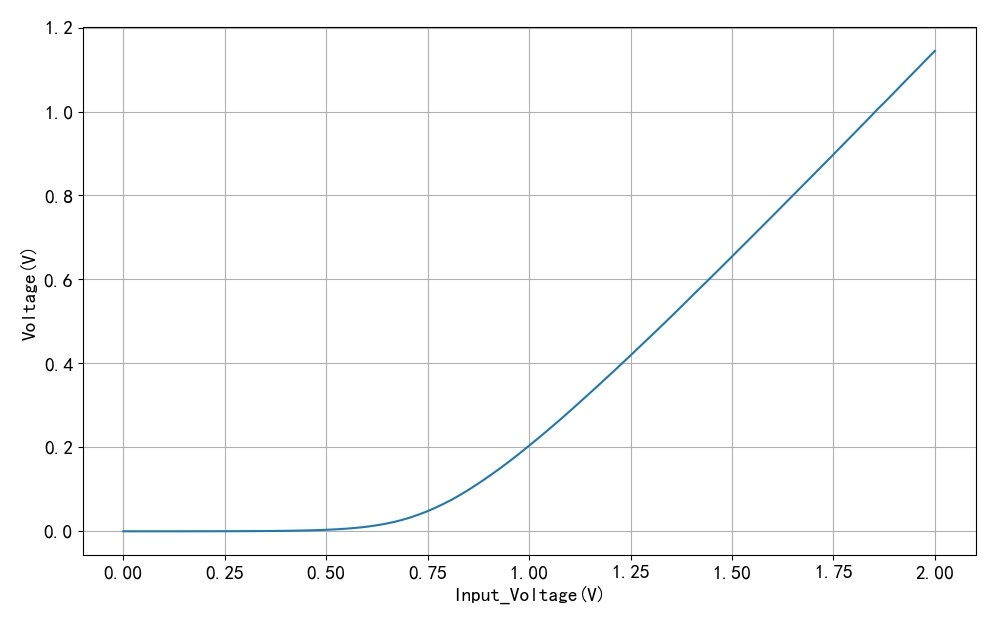

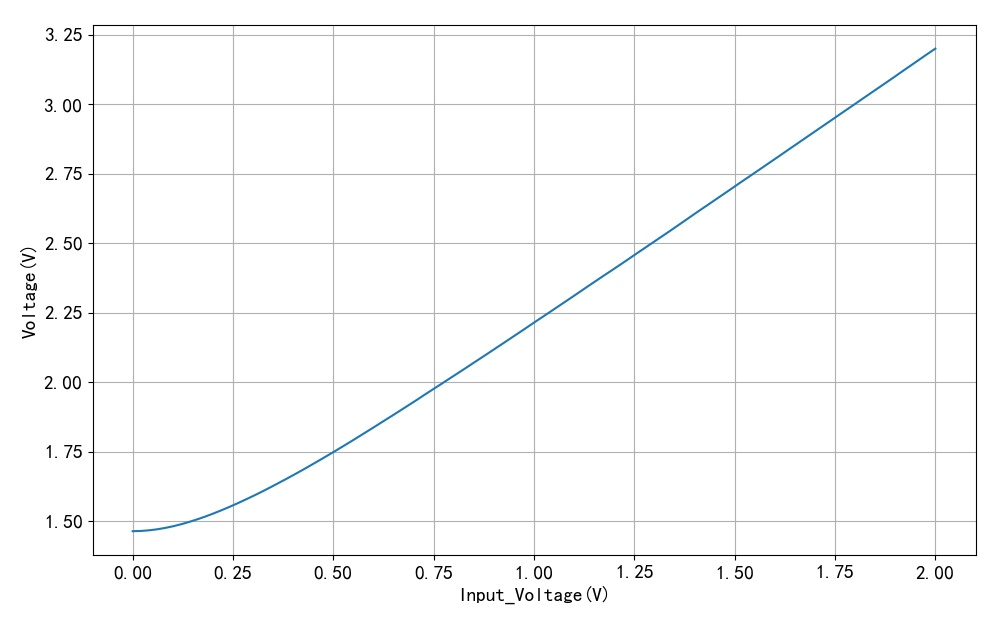

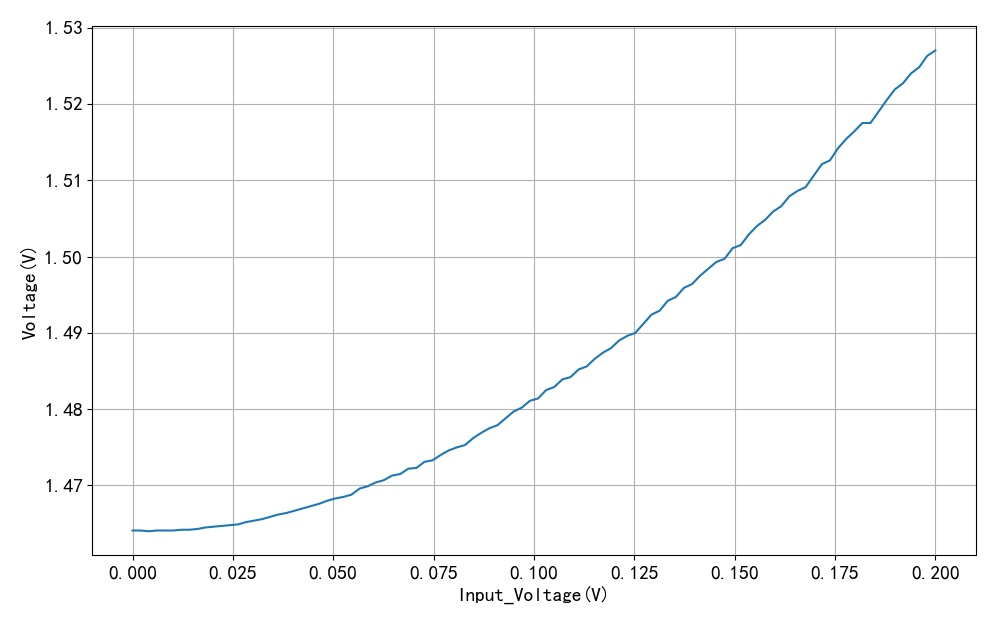

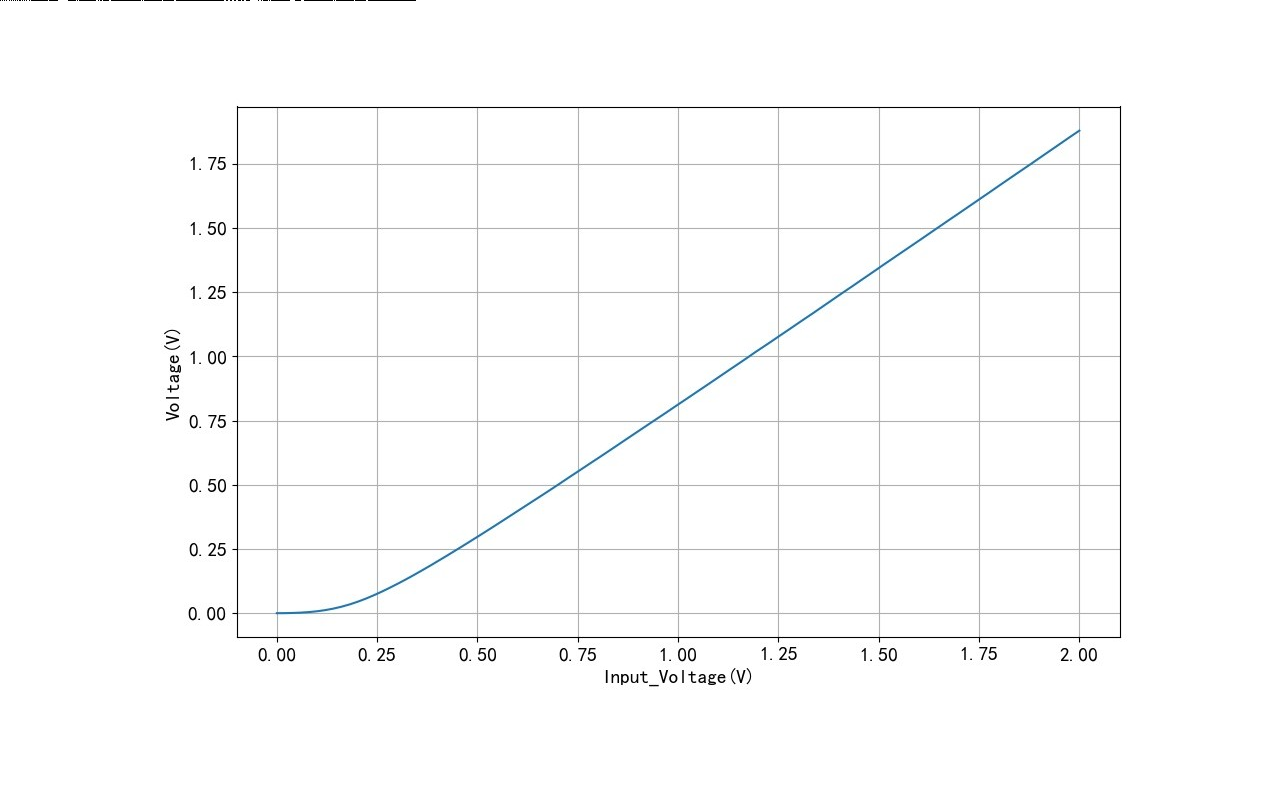

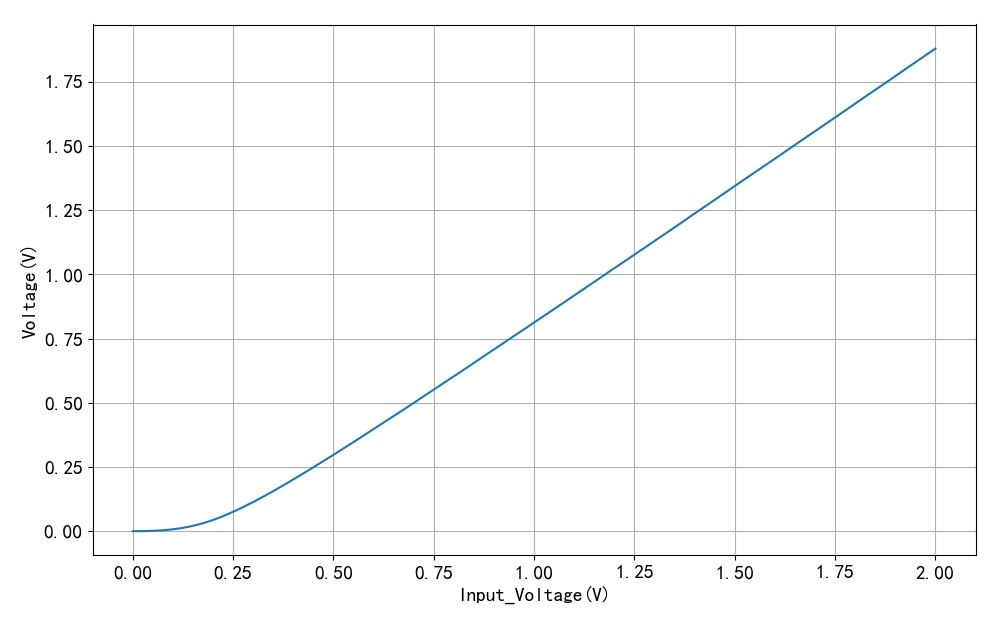

上午测试了这款单声道音频功率放大器 8002B，它具有轨到轨电压输出，在5V工作电源下，可以在8欧姆扬声器上输出3W音频功率。如果在外边连接一个工字型的电感，适配上6.8 纳法谐振电容，则可以连接到8002B的电压中点以及高阻正输入端，然后再利用倍压检波获得 20kHz 电磁导航信号的幅度。下面通过实验测试一下这个方案的可行性。
GM1676186327_1280_800.MPG|_-10

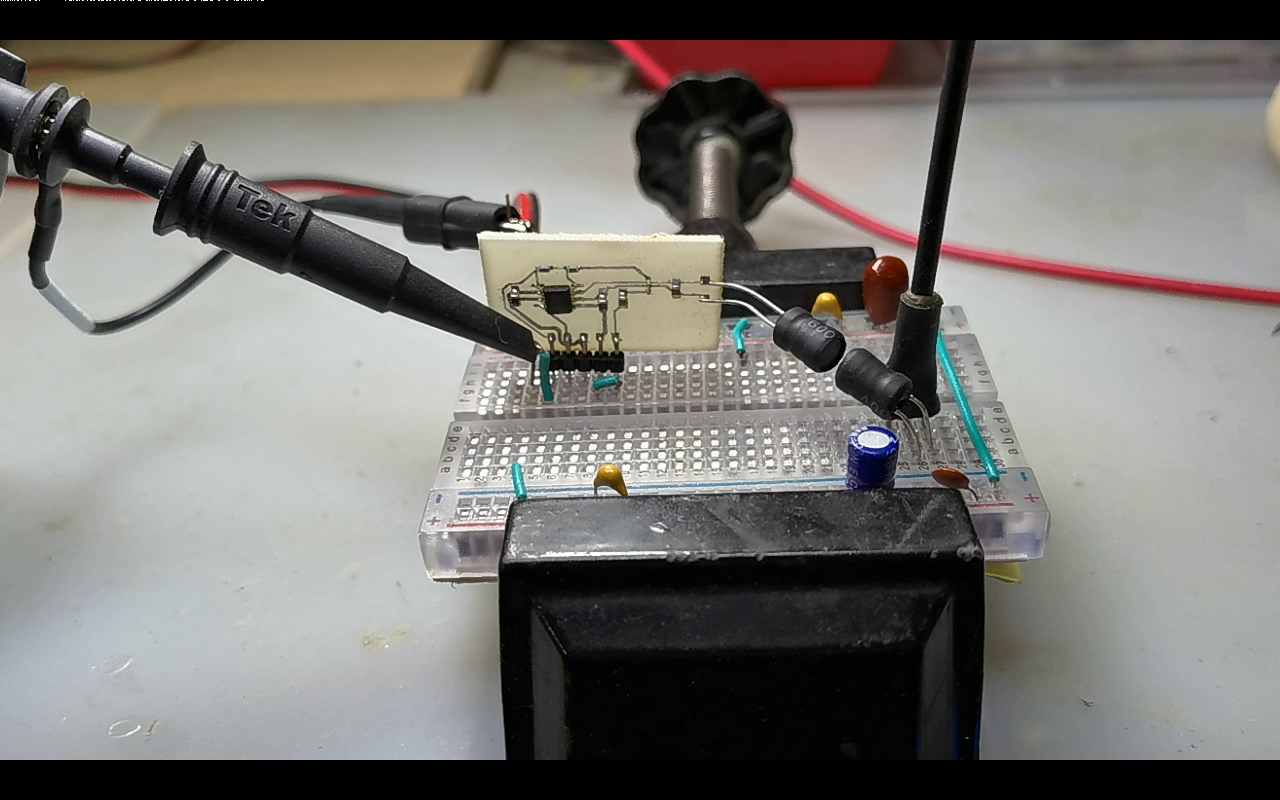

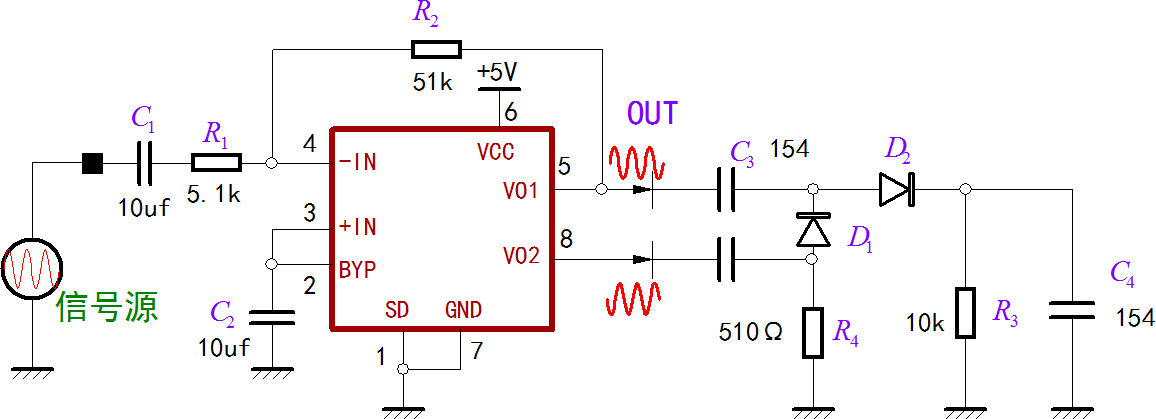

▲ 图1.1.1 对电磁信号进行放大检波

▲ 图1.1.1 对电磁信号进行放大检波

二、幅频特性

1、测量方案

通过外部反馈电阻网络 R1, R2，设置电路增益为10倍。使用DG1062数控信号源产生峰峰值为 0.5V 的正弦波信号，频率范围从1kHz 增加到 1MHz。使用数字万用表 DM3068 交流档测试芯片输出交流电压。绘制出放大电路输出电压随着信号频率变化曲线。
GM1676190186_1280_800.MPG|_-4

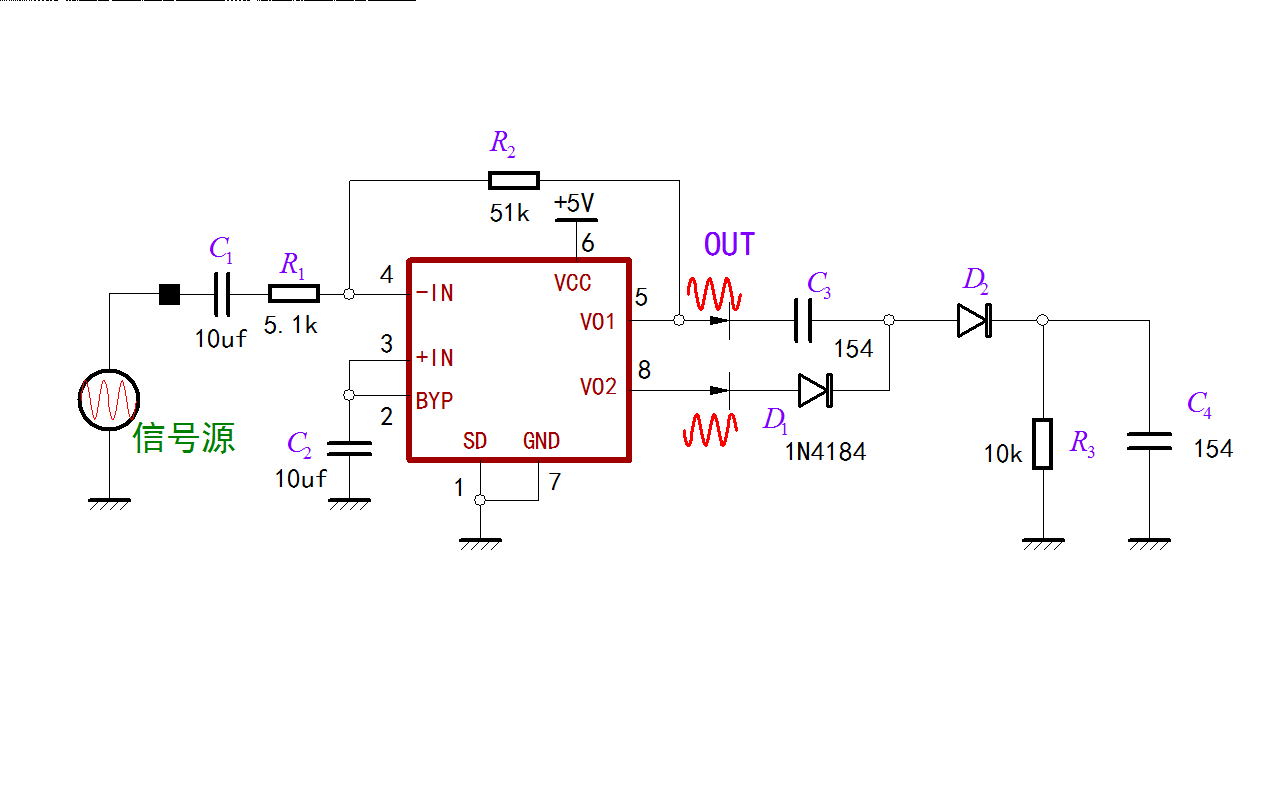

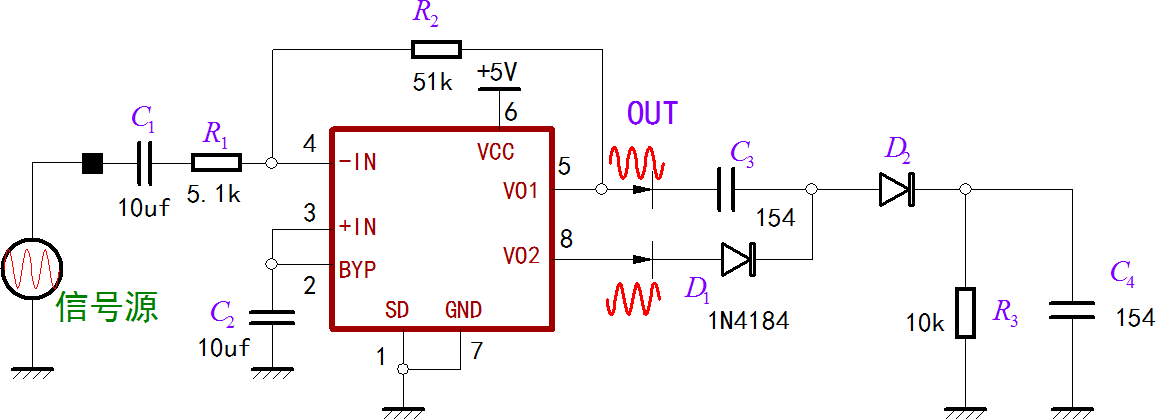

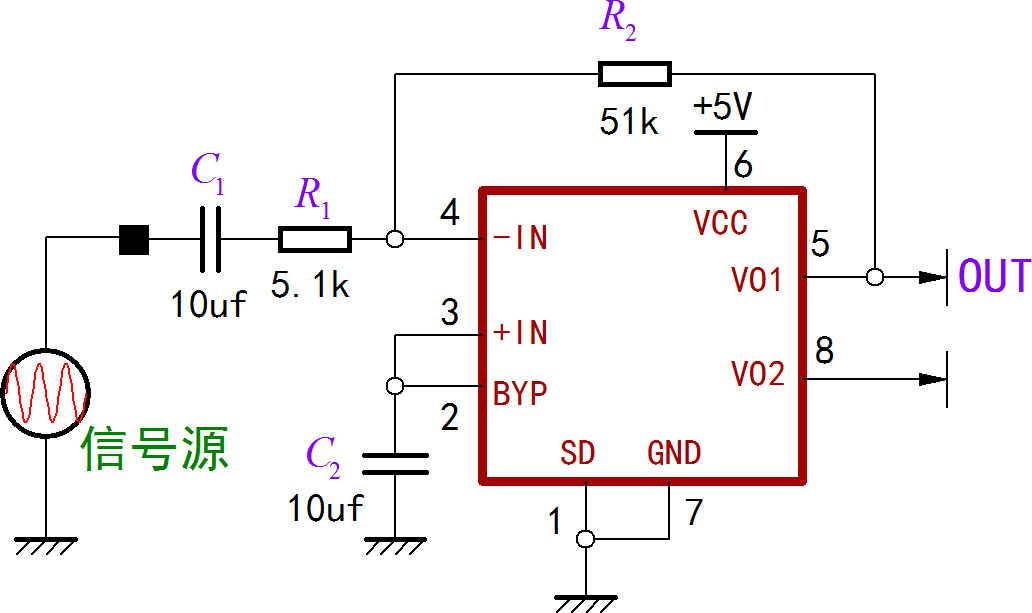

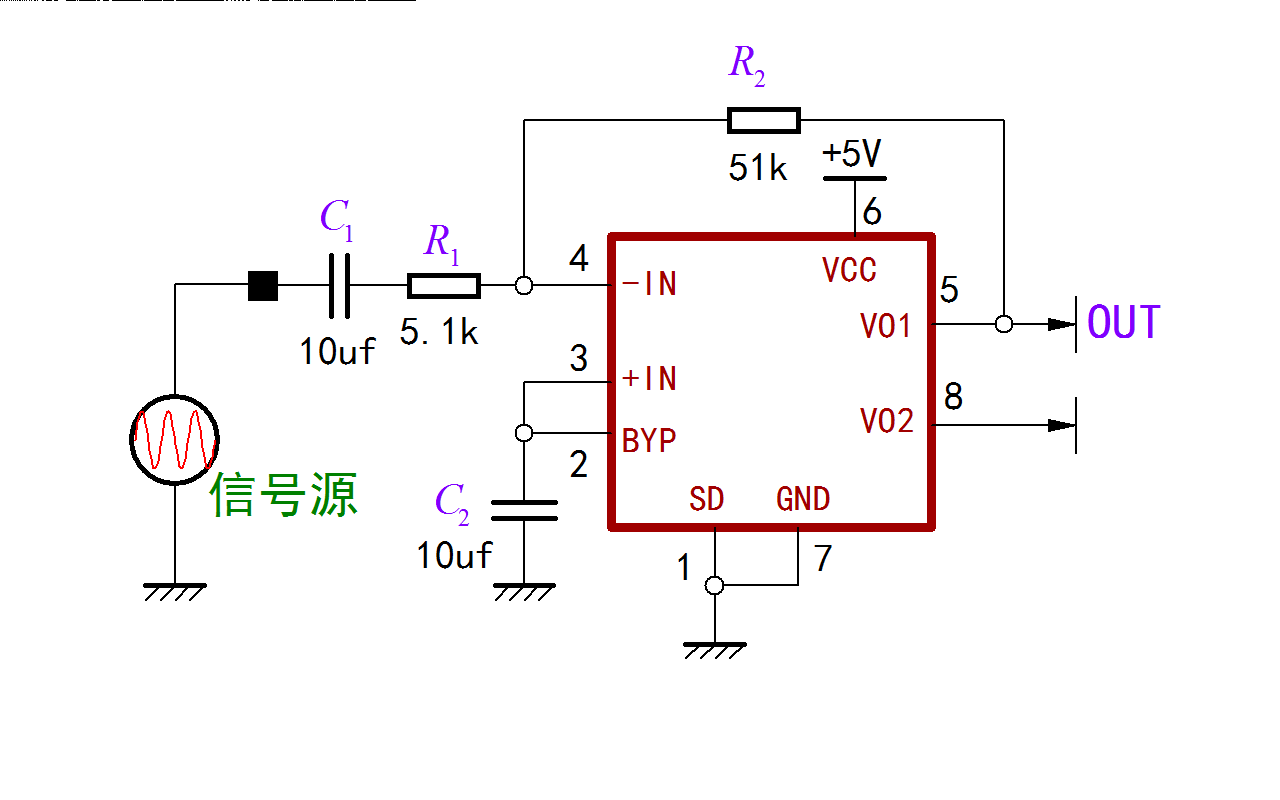

▲ 图1.2.1 测试电路

▲ 图1.2.1 测试电路

2、测量程序

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-02-12
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

dm3068open()

printf(dm3068vac())

#------------------------------------------------------------
dg1062open(114)
dg1062freq(1, 5000)


vdim = []
fdim = logspace(3, 6, 100, endpoint=True)

for f in fdim:
    dg1062freq(1, f)
    time.sleep(1)

    v = dm3068vac()
    vdim.append(v)

    printff(f, v)
    tspsave('freq', fdim=fdim, vdim=vdim)


plt.semilogx(fdim, vdim)

plt.xlabel("Frequency(Hz)")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()s
plt.show()

#------------------------------------------------------------
printf('\a')

#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

3、测量结果

这是第一次测量，频率范围从1kHz 变化到 100kHz，放大信号的幅值随着频率变化的情况。可以看到输出信号的幅值变化范围非常小。

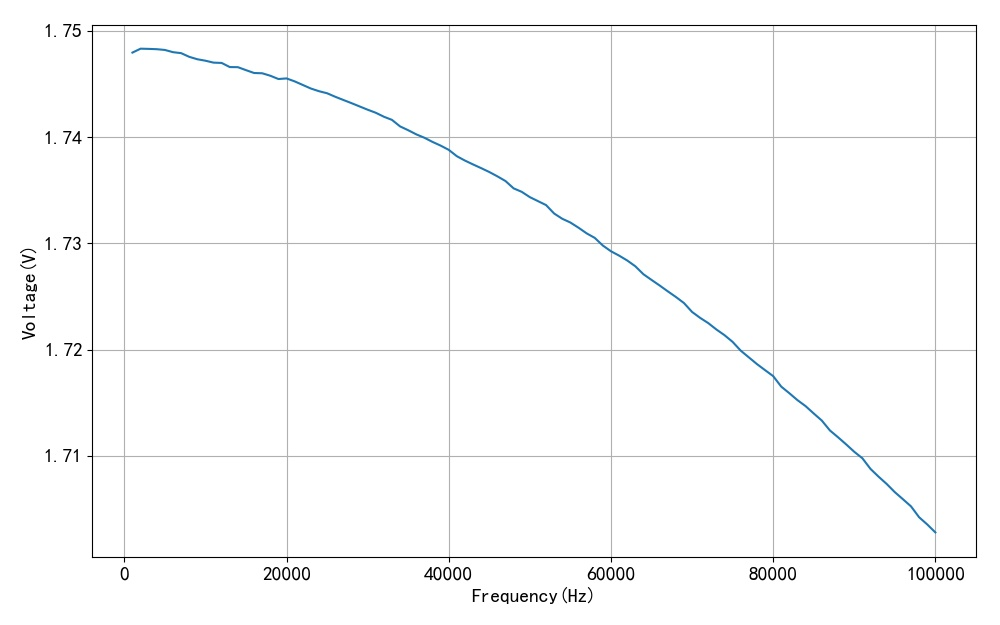

▲ 图1.1.2 频率范围1kHz至100kHz输出信号幅值

▲ 图1.1.2 频率范围1kHz至100kHz输出信号幅值
这里绘制了输入信号频率与输出信号幅值之间的测量曲线，横坐标为信号频率，纵坐标为输出信号幅值。在输出信号幅值降低 3dB 时，对应的频率为该放大电路的频带宽度，运放频带宽度超过 400kHz左右。由此可以知道利用 8002B 放大 20kHz 的导航电磁信号频带范围是足够的。
GM1676190475_1280_800.MPG|_-5

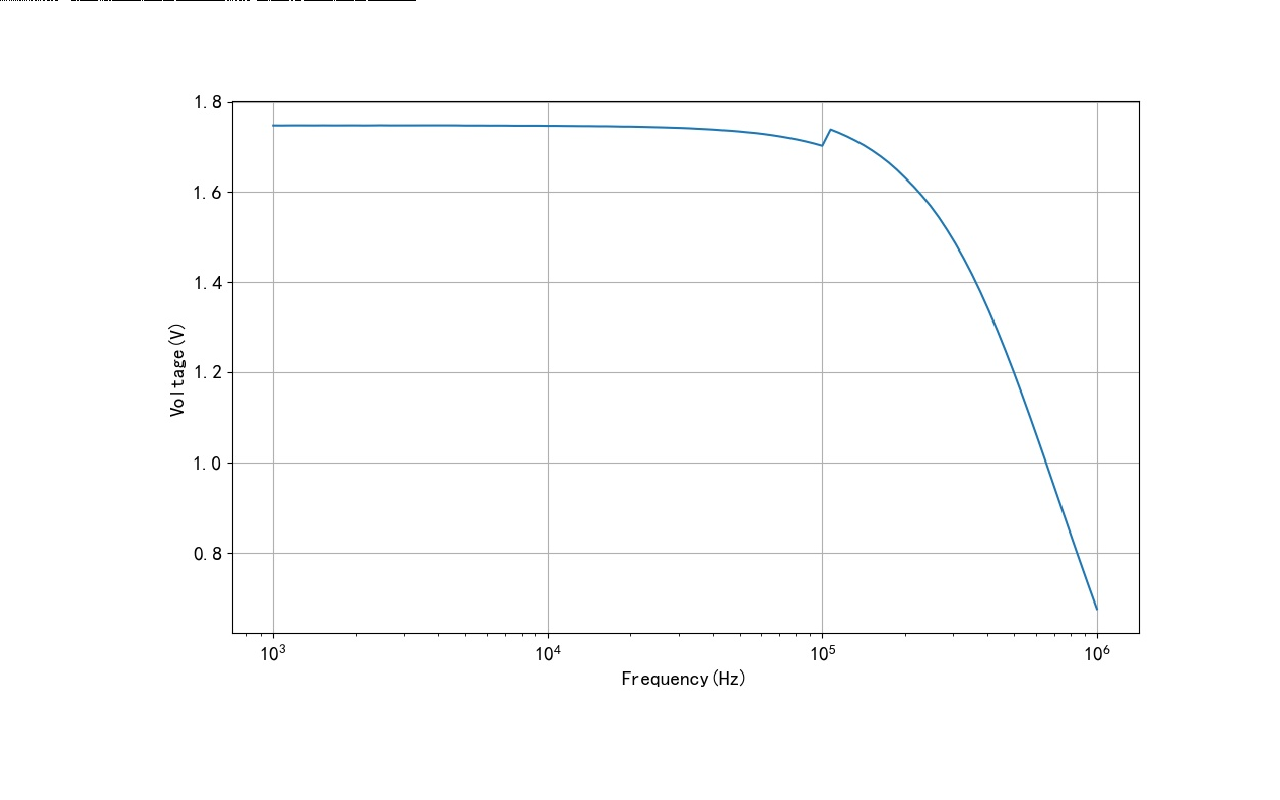

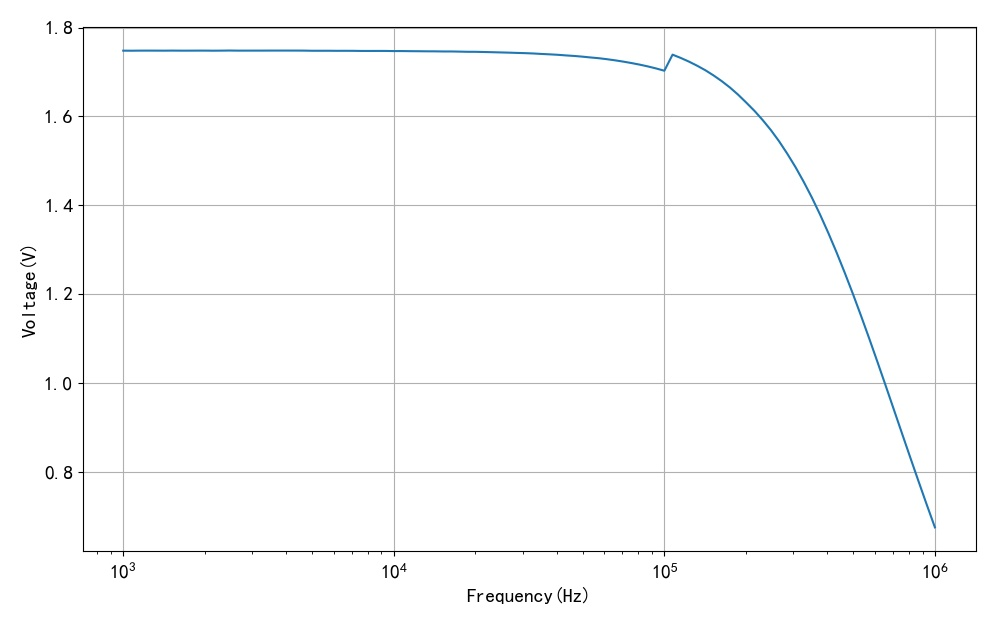

▲ 图1.1.3 测试幅频特性（频率范围1k-1MHz)

▲ 图1.1.3 测试幅频特性（频率范围1k-1MHz)

三、电磁感应

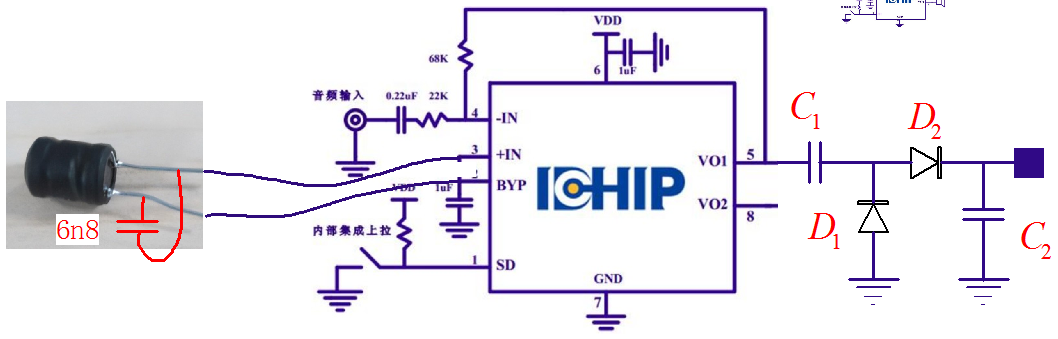

为了测试利用8002B是否可以实现电磁信号放大，首先设计一个测试电路板。这是感应电磁信号的电感和谐振电容，它们一端接到工作电源中间电位。另外一端输入到8002B正向输入端，这个端口应该是高阻输入。整个电路形成同相放大器，放大倍数是由R1,R2的比值决定。接口第一管脚需要外部接地。放大后的信号通过第四，第五管脚输出。这两个输出信号相位相反，幅值相同。下面设置可以使用一分钟制版方法的单面实验电路板。
GM1676191953_1280_800.MPG|_-8

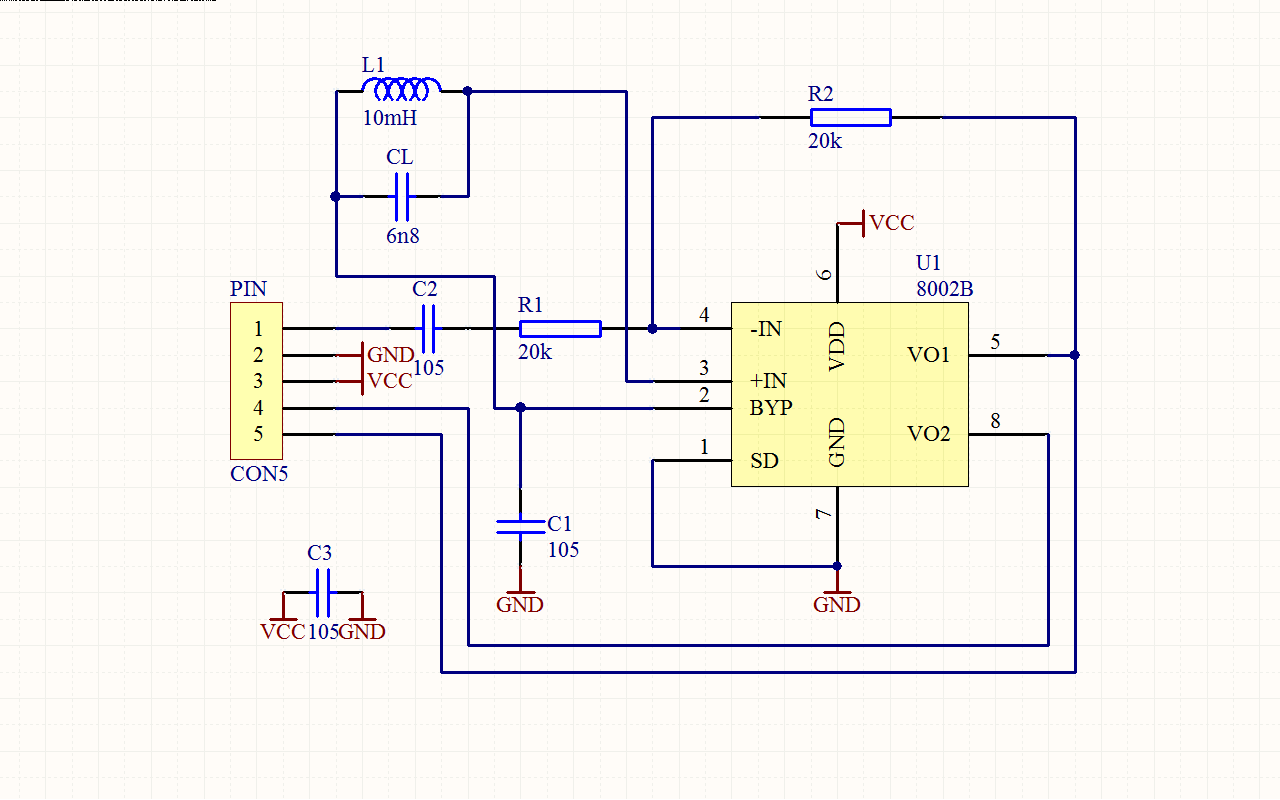

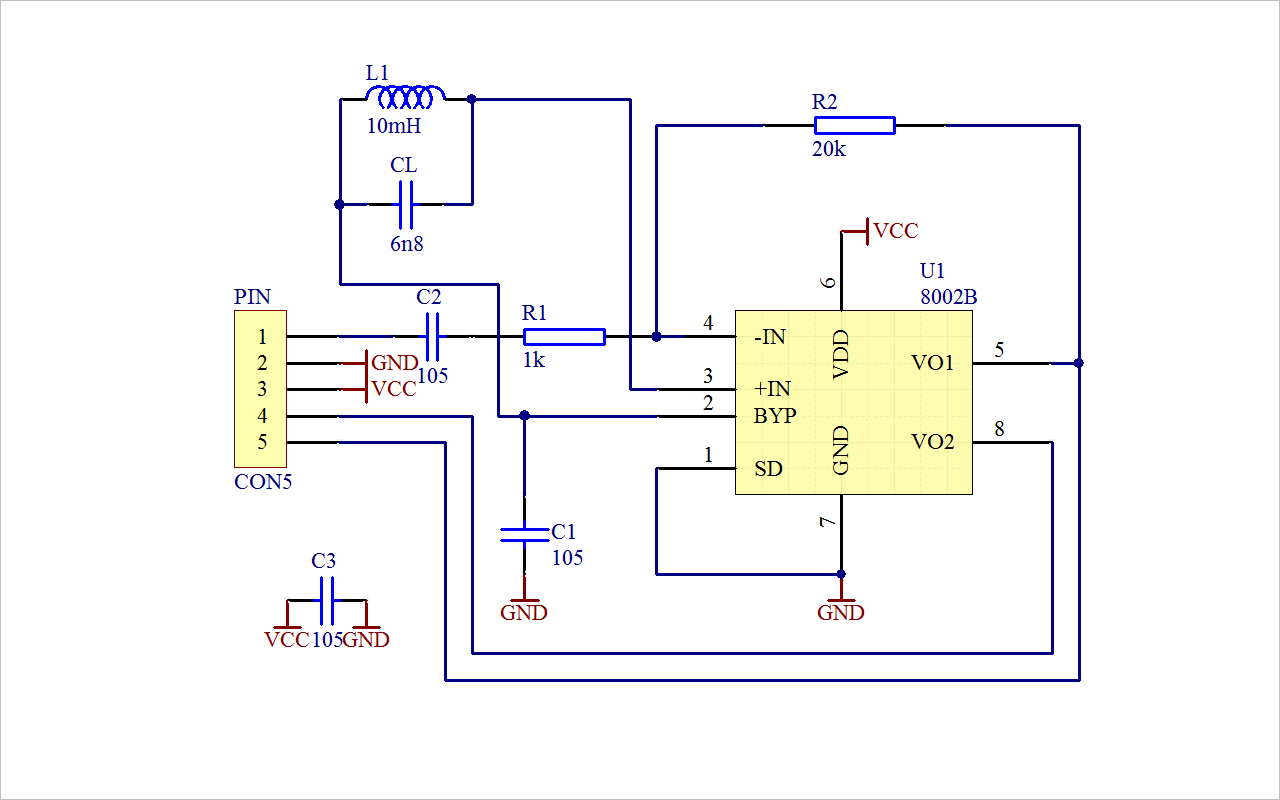

▲ 图1.3.1 测试电路原理图

▲ 图1.3.1 测试电路原理图
在一分钟制版得到的测试电路板上，焊接8002B以及外围阻容器件。在电路板上搭建测试环境。通过 DG1062 数字信号源产生20kHz 的正弦波，峰峰值为 0.2V，施加在发送10mH的电感上，旁边的感应电感获得信号之后，放大20倍之后输出，通过电路板两个输出管脚测量输出信号。这是8002B 放大后的信号。
GM1676195182_1280_800.MPG|_-5

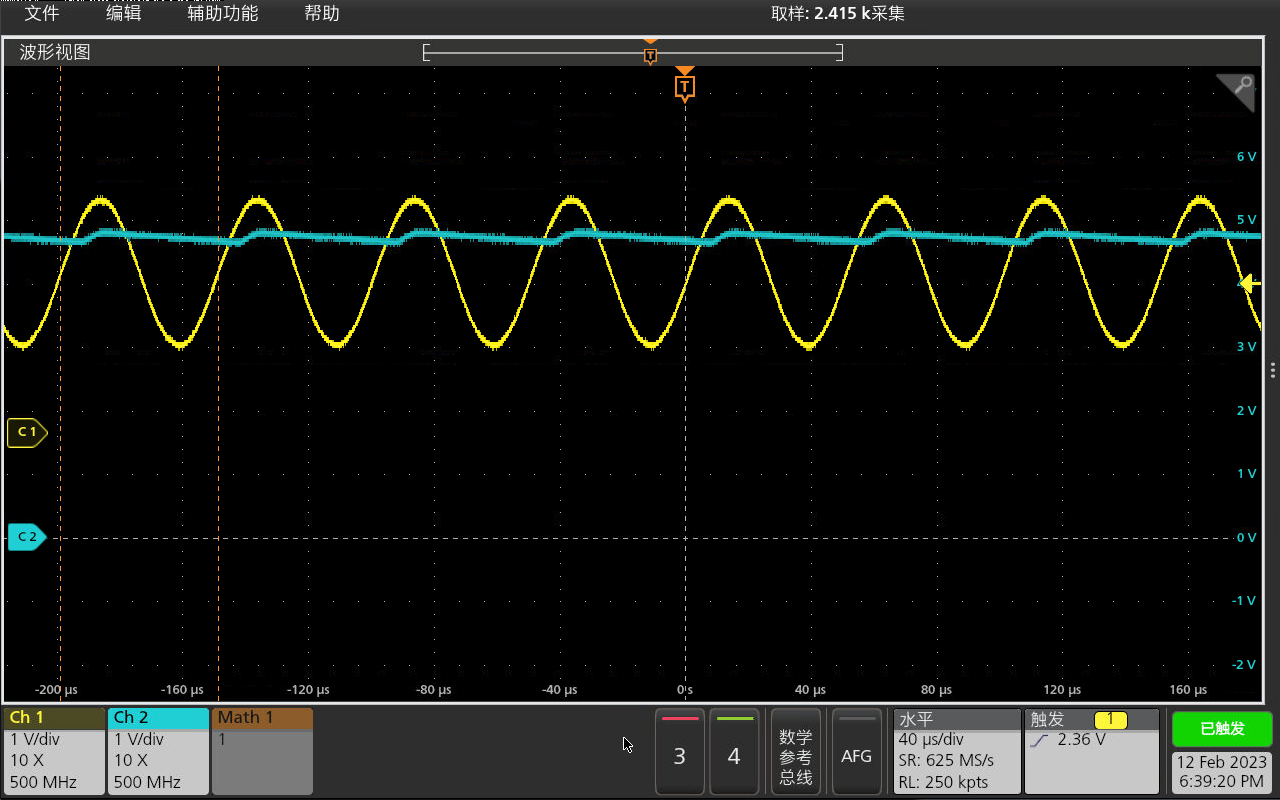

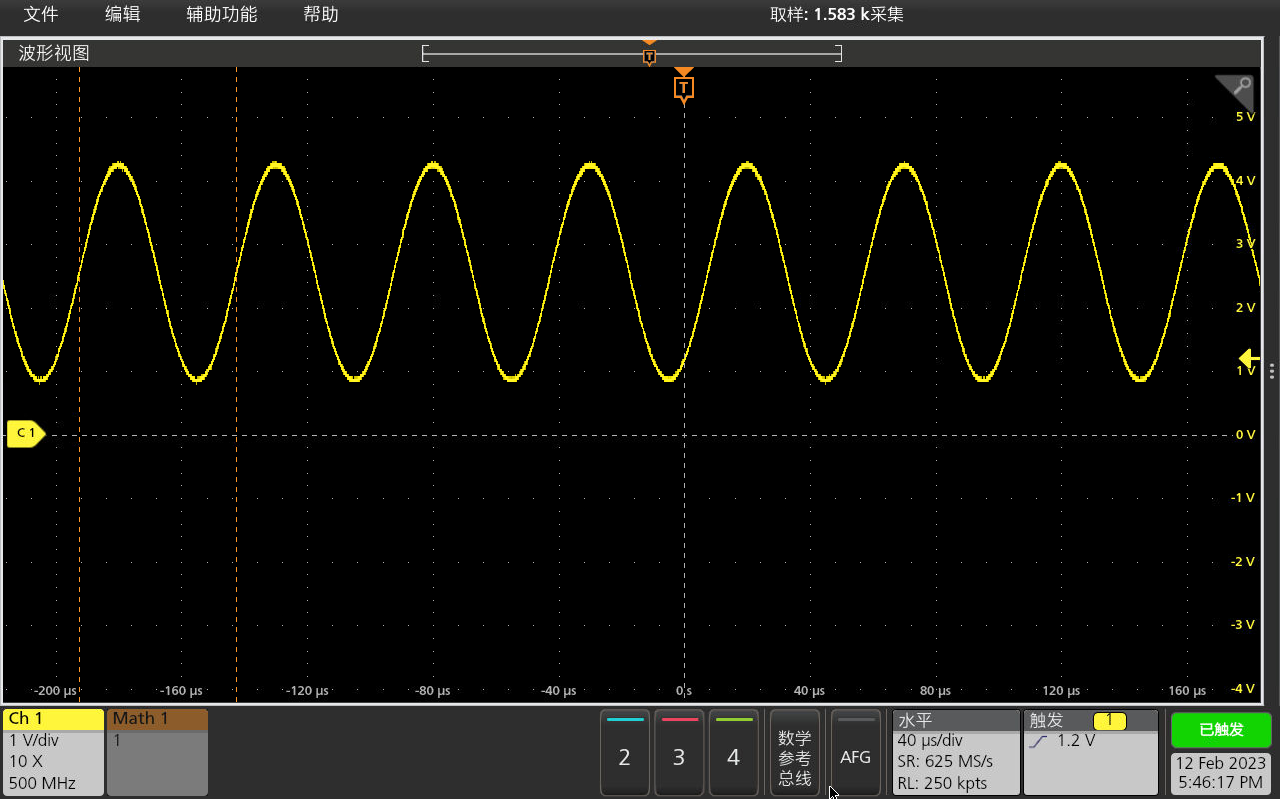

▲ 图1.3.2 8002B对检测到的20kHz 信号放大后输出信号

▲ 图1.3.2 8002B对检测到的20kHz 信号放大后输出信号

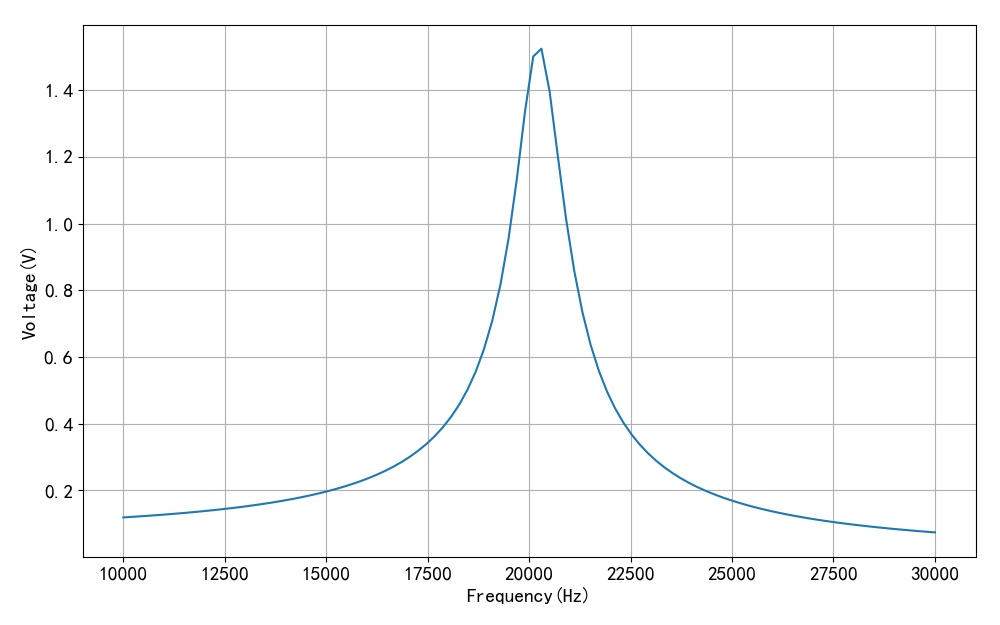

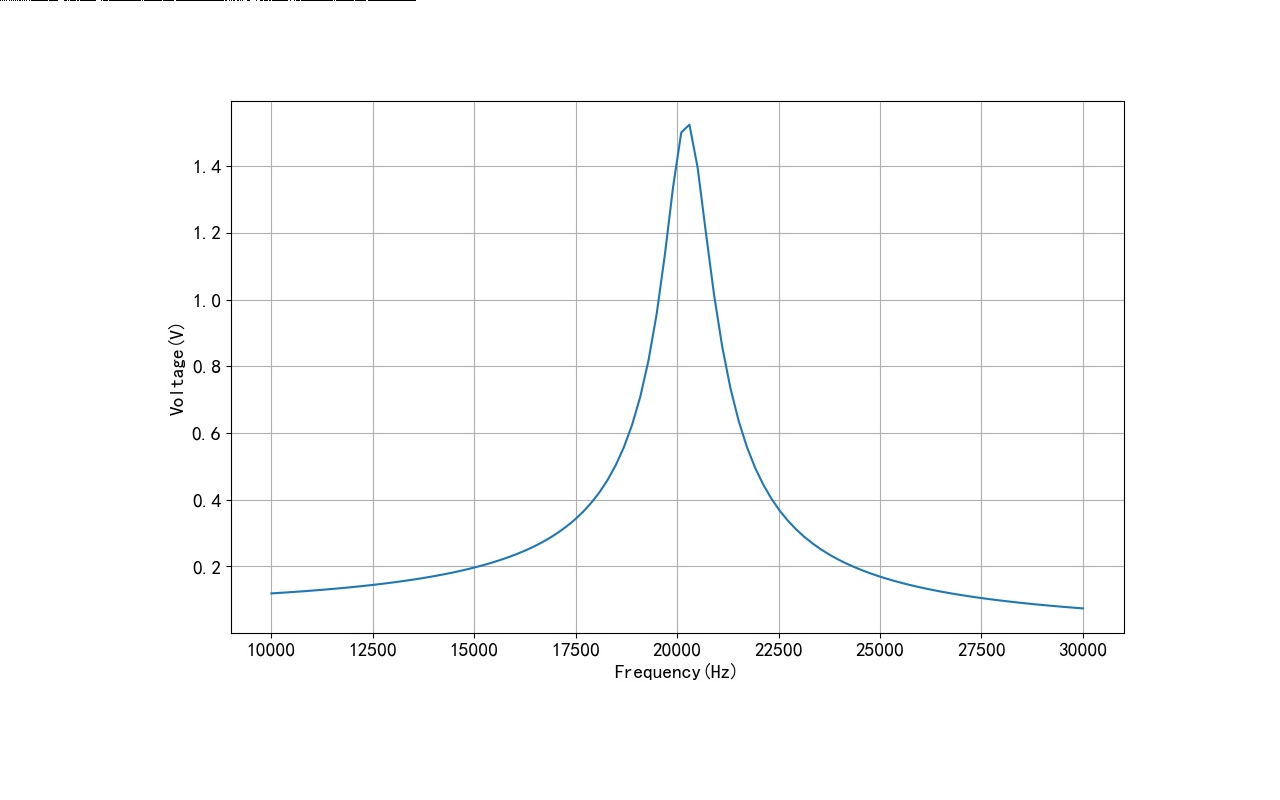

通过改变信号源输出信号频率，测量放大后输出交流信号的幅值。可以看到该选频电路谐振频率的中心值比 20kHz 略微高一些。通过这个曲线也可以大体测量到选频回路的带宽为 1.38kHz，对应谐振回路的品质因数为 14.5。
GM1676196015_1280_800.MPG|_-3

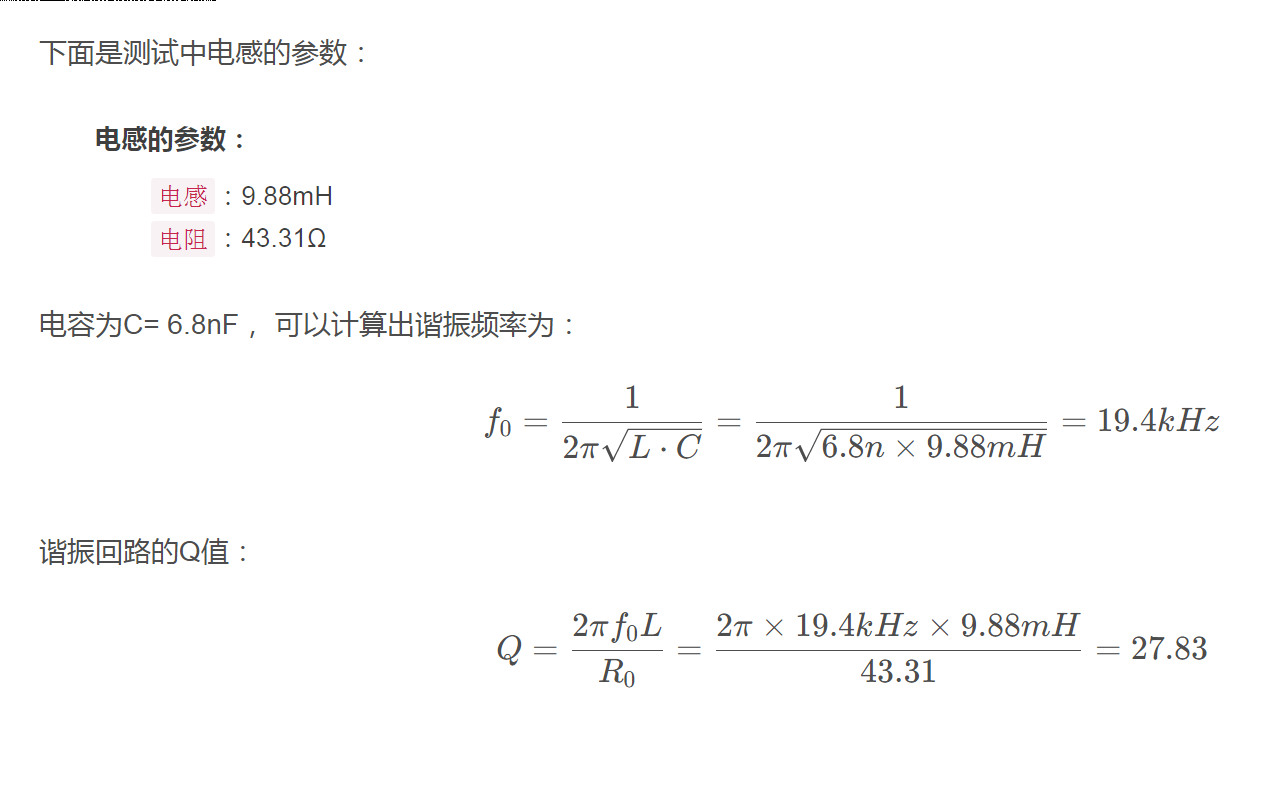

根据电路元器件的参数，可以分别计算出相应的谐振频率和谐振回路的Q值，理论计算值一是实际测量值之间还是存在一定的差距。
GM1676196474_1280_800.MPG|_-2
