01 万用表

万用表电池电压

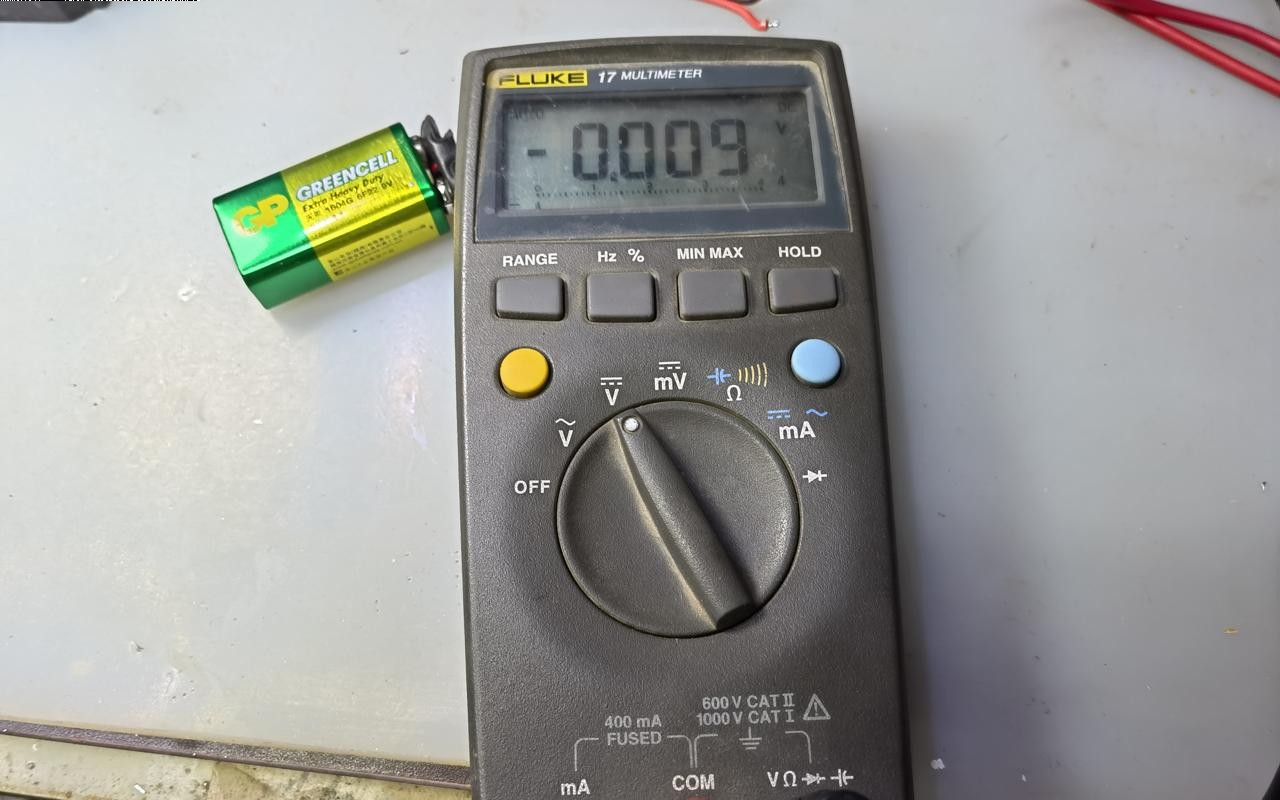

昨天看到公众号后台同学询问了一个有趣的问题，那就是万用表是否可以给自己的供电电池测量电压吗？手边恰好有一个福禄克的数字万用表，将其拆开之后可以看到其中的9V工作电池。下面使用该万用表正极表笔测量电池的正极，万用表立刻就没有电了。测量电池的负极，液晶显示紊乱。如果使用万用表的负极表笔测量电池的正极，可以看到显示为 -5.13V , 测量电池负极，则显示3.798V。两者加起来正好等于电池的电压 9V。通过上述测试，可以看到万用表是无法对自己供电电池进行测量的。不知道这种情况是否具有普遍性。你们的万用表是否可以对自己工作电池测量电压吗？

GM1676286849_1280_800.MPG|_-7

02 加速开关

多重滤波后的信号波形

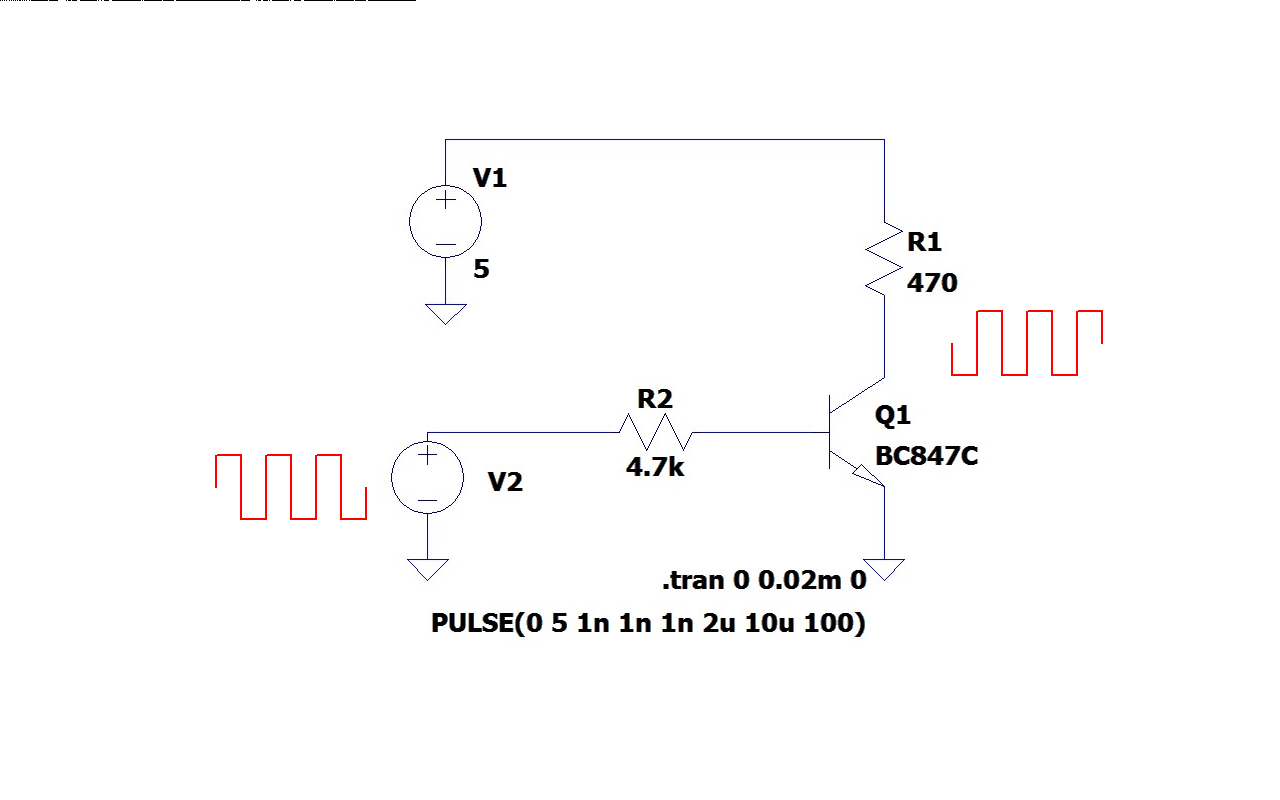

利用三极管对信号进行反相是数字电路中常用到的电路单元。这个在LTspice下的测试电路，输入信号是一个脉冲宽度为2微秒的脉冲，经过三极管 BC847反相，输出脉冲信号反相脉冲。这是仿真后的结果。下面是输入信号，上面是反向输出信号。可以看到三极管由饱和到截止，大约有1.35微秒的延迟。
GM1676476636_1280_800.MPG|_-8

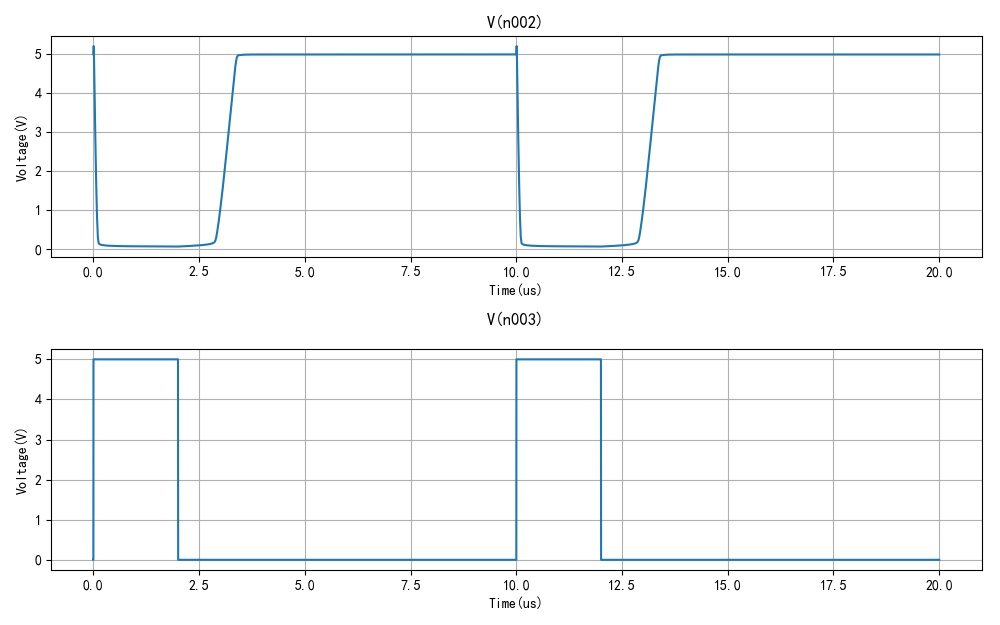

▲ 图2.1 基本电路输入输出波形

▲ 图2.1 基本电路输入输出波形

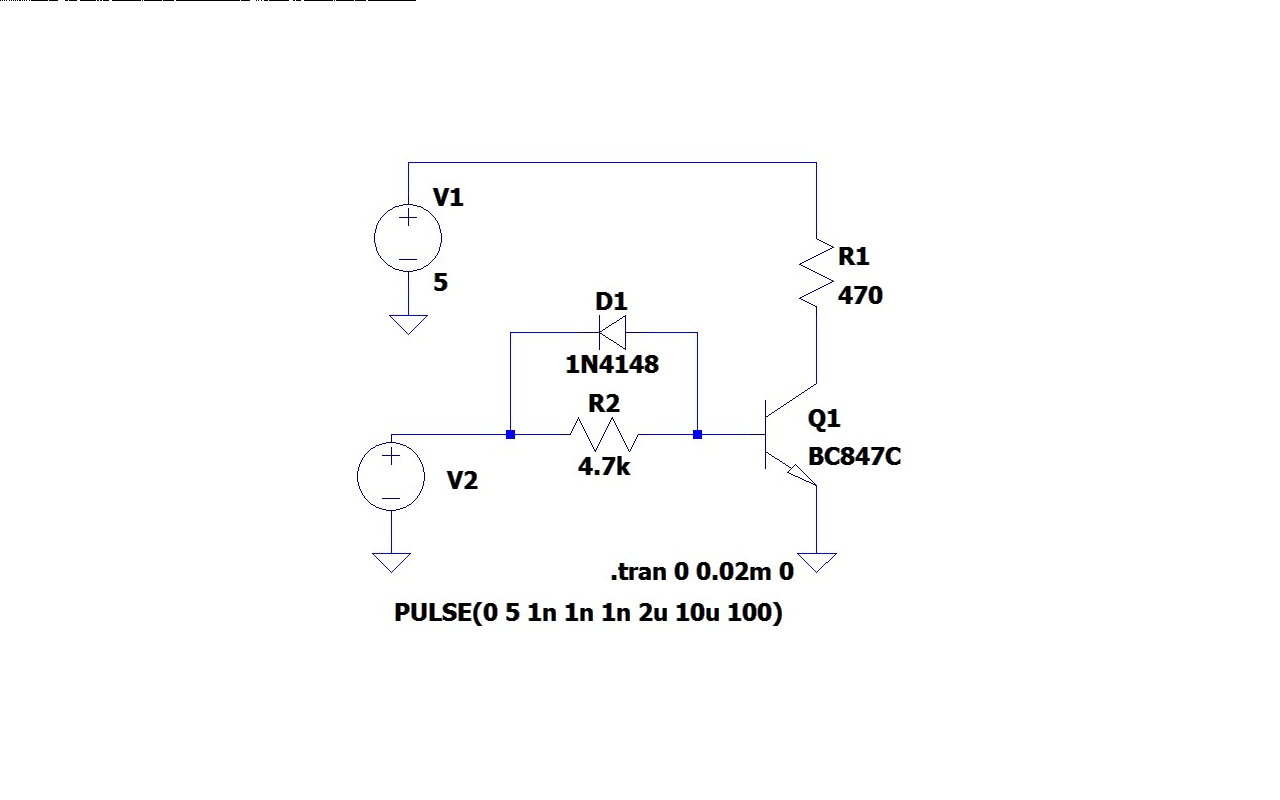

为了加速三极管从饱和到截止的过渡时间，在原来二极管驱动电阻上，增加一个反相的二极管，这样可以加速三极管基极电压的下降。这是仿真后的波形，对应输出波形上升沿的延迟时间，只有0.12微秒，比起原来的时间延迟减少了10倍多。可以看到这个加速二极管的效果还是非常明显的。
GM1676477133_1280_800.MPG|_-7

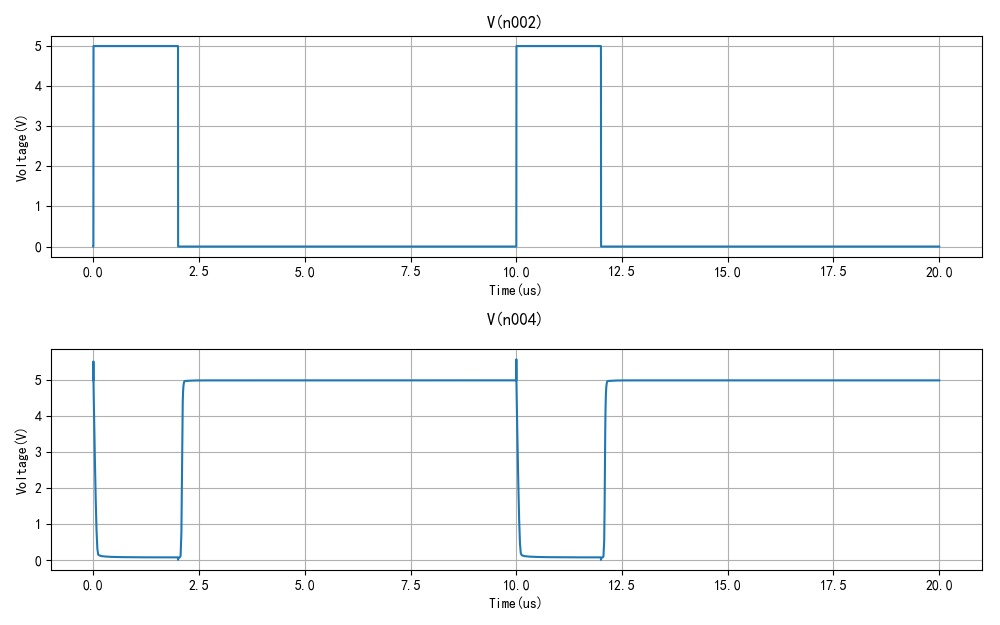

▲ 图2.2 增加了加速二极管之后的波形

▲ 图2.2 增加了加速二极管之后的波形

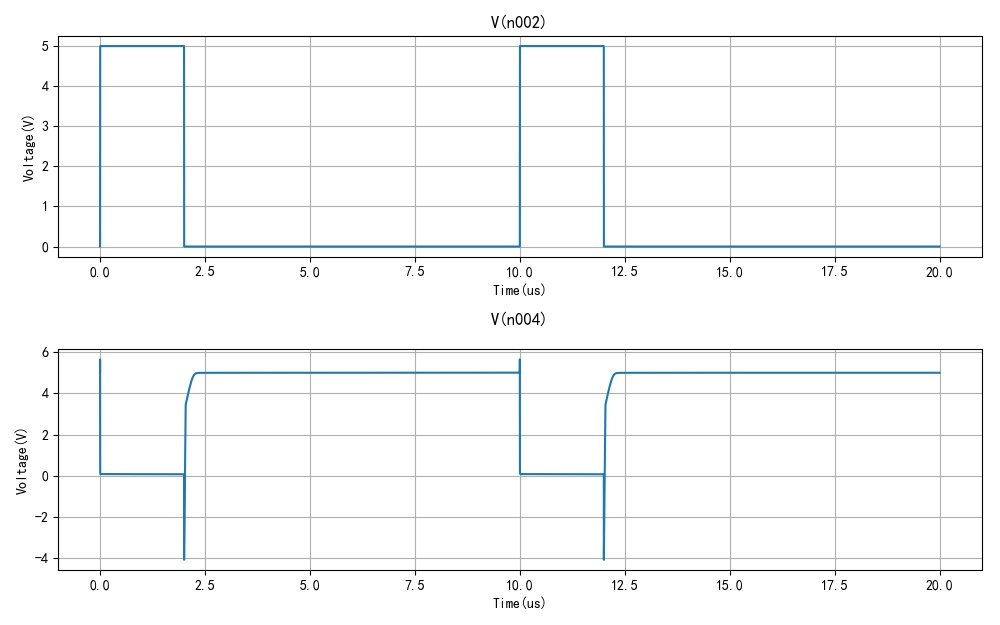

还有一种常见的加速开关的方法，那就是增加加速电容，在三极管的基极电阻上并联这个加速电容，取100pf左右，它便可以同时提高输出的上升和下降沿的速度。这是仿真的结果，可以看到三极管无论是导通还是截止，几乎没有任何延迟。由于电容的充放电，会在电路中产生额外的尖脉冲波形。这种突变脉冲也会在电路中造成干扰。
GM1676477736_1280_800.MPG|_-8
