信号与系统2023随堂测验-60道选择题



01 随堂测验

---

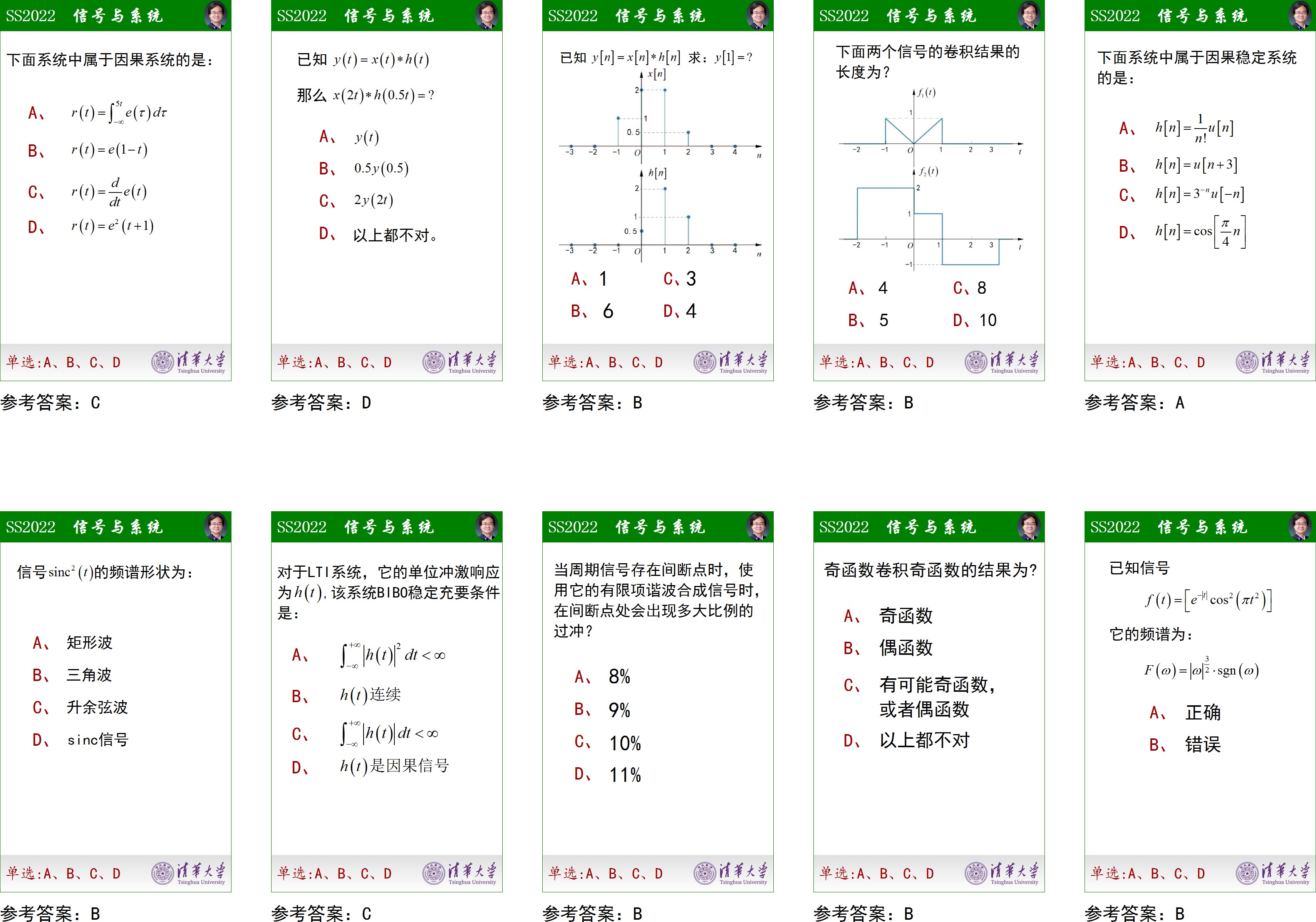

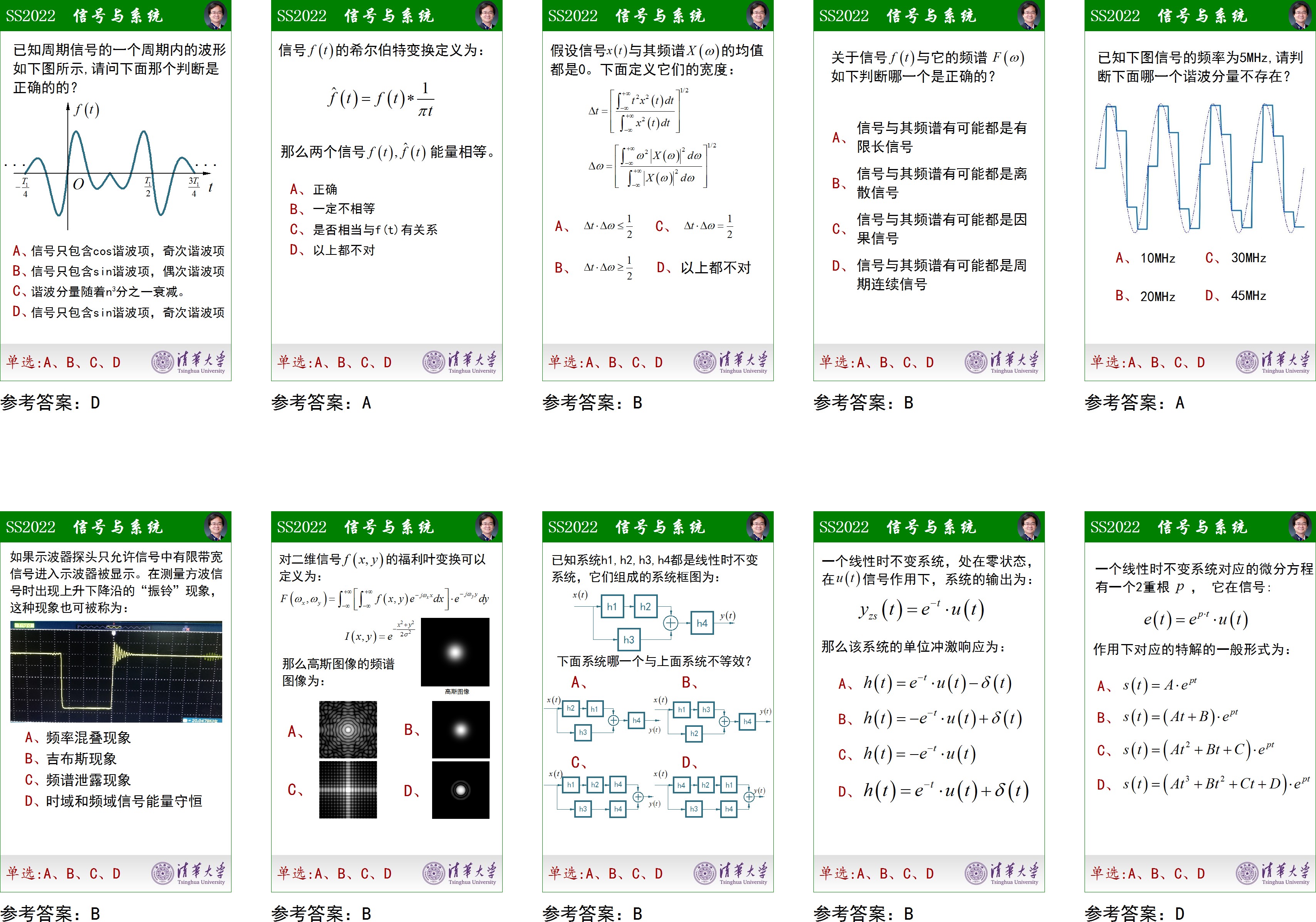

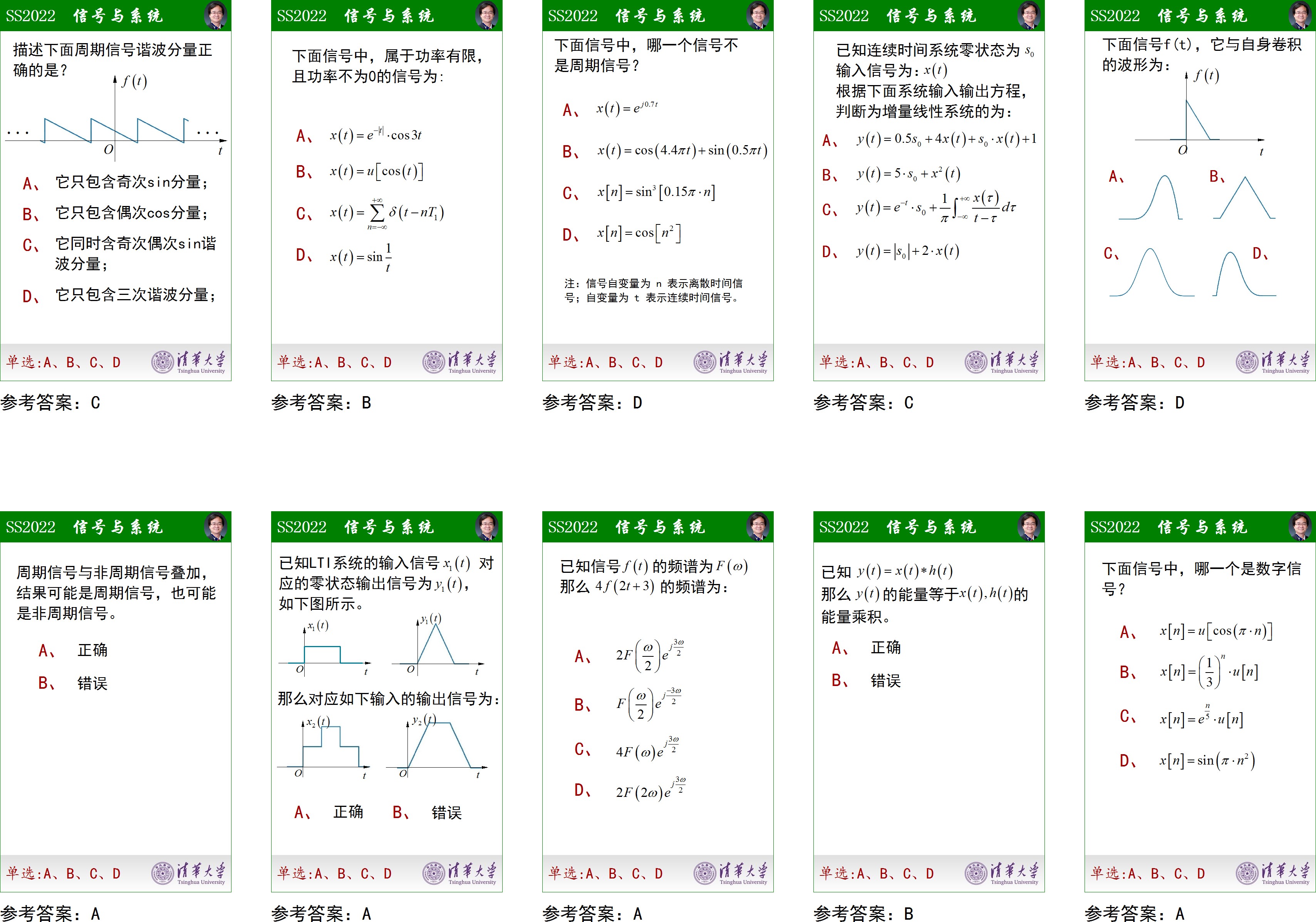

一、题目内容与参考答案

  总共60道选择题，满分 60分。

二、成绩分布分析

  总共有147名同学参加了测试。 平均分数为46.3。 整体情况很好。 这次考试达到了促使同学复习总结的效果。

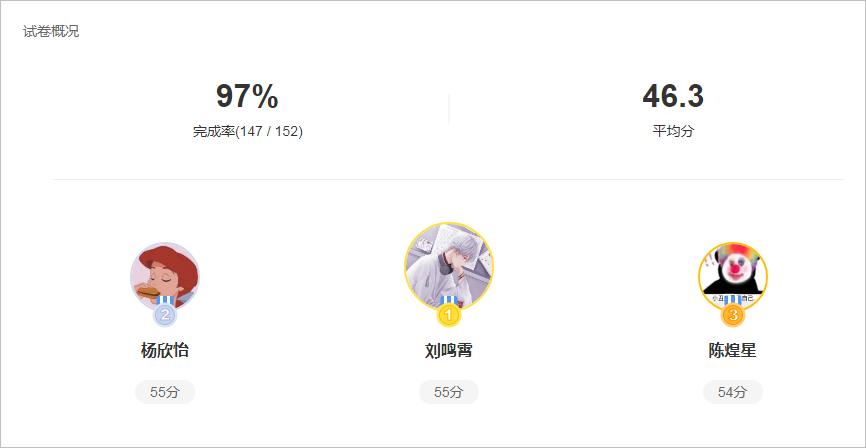

▲ 图1.2.1 整体情况

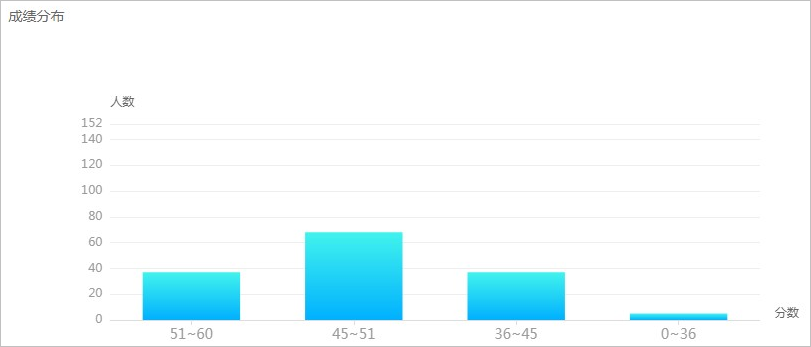

▲ 图1.2.2 成绩分布

三、试卷错题分析

  以下是几道得分率小于 50% 的题目。 现在分析一下具体情况。

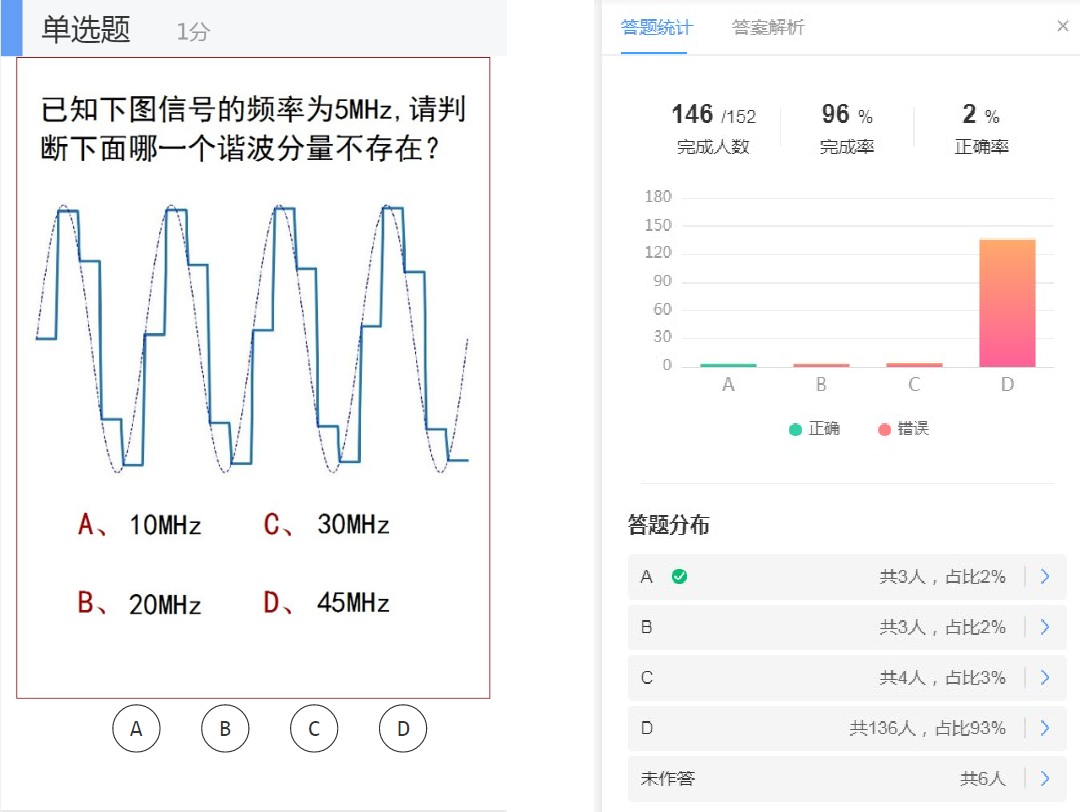

• 谐波分析

  这个题目仅仅只有三个同学回答正确， 实在是出乎意料之外。本试题来源于博文 失真很大的波形发生器AD9833 。 利用信号采集离散化之后频谱周期延拓进行分析最为简单。也就是将该信号设想为如下过程：

• 首先对 5MHz 的正弦波乘以 25MHz的 周期冲激脉冲序列：


• 然后再将抽样序列卷积矩形窗口信号， 进行 0 阶保持：

    其本质是将 5MHz 的正弦波的频谱按照 25MHz进行周期延拓，所以其中的频谱只包括有 N·25MHz±5MHz。因此不存在 10MHz的频谱。

▲ 图1.2.3 得分率最低的试题

  具体也可以参考博文： AD9833信号波形谐波 中的实测结果。

▲ 图1.3.6 由AD9833产生和题目中相同的数字信号实际测量的频谱

• 判断系统线性时不变

  这个题目可以使用排除方法， 先将 C、D去除。 实际上就是需要区分 A，B两个选项。 选项 A 系统，则是对输入信号只取其中的实部， 取消信号的虚部。 这个操作是典型的满足叠加性， 但不满足齐次性 的系统。 也就是将输入信号乘以 $i$ , 并不等于原信号对应的输出乘以 $i$ 。 由此，只剩下选项 B了。

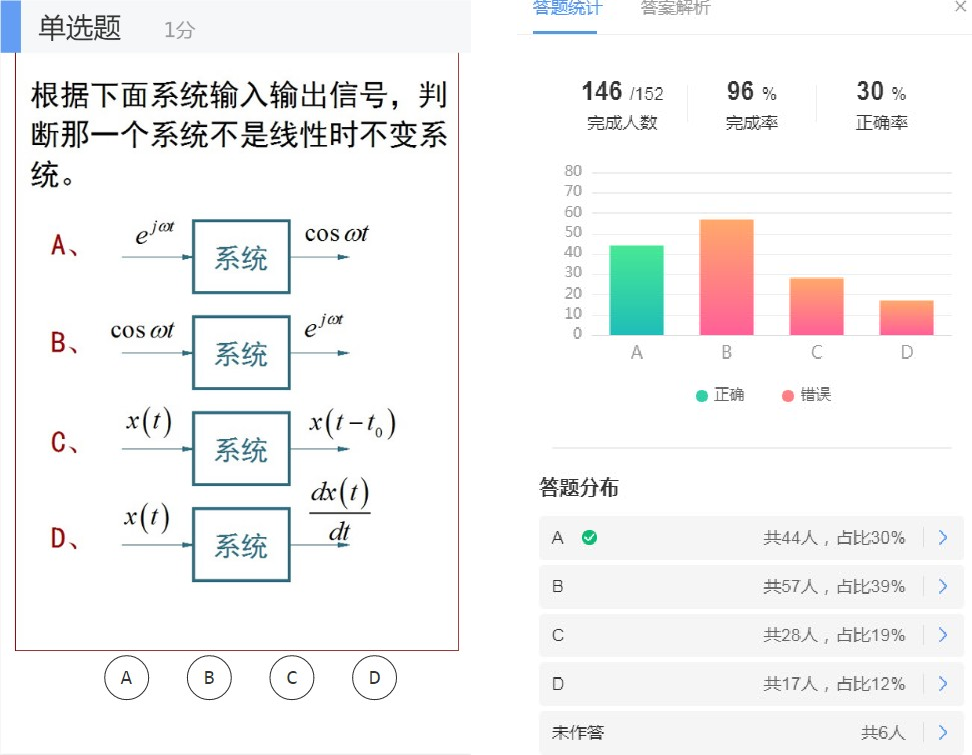

▲ 图1.3.2 得分率 30% 的试题

  对于A的除去，有的教科书是按照 LTI 系统的输出不会产生新的频率分量来进行排除。 也就是LTI系统输出的频谱宽度不会超过输入信号的频谱宽度。 这可以利用 LTI 输入输出之间的卷积对应频谱的乘积。 两个信号的乘积结果的宽度不会超过任何一个信号的宽度来证明。

  A 选项， 输入信号中只有 $e^{j\omega t}$ 这一个频谱分量， 但是输出中 $\cos \omega t=\frac{1}{2}\left(e^{j\omega t}+e^{-j\omega t}\right)$ ，多出来了 $e^{-j\omega t}$ 的频谱分量。 所以它不属于 线性时不变系统。

• 一个陷阱

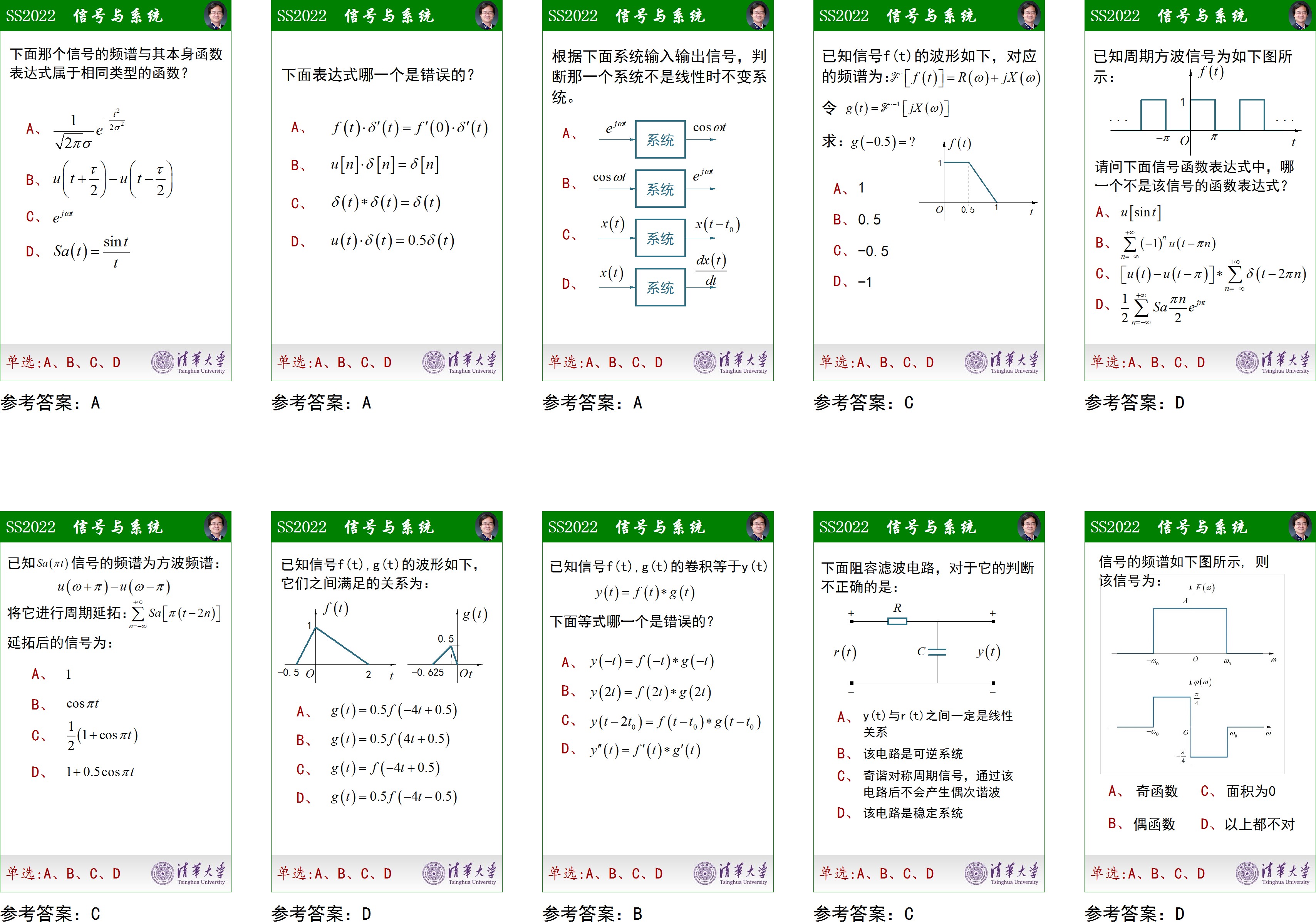

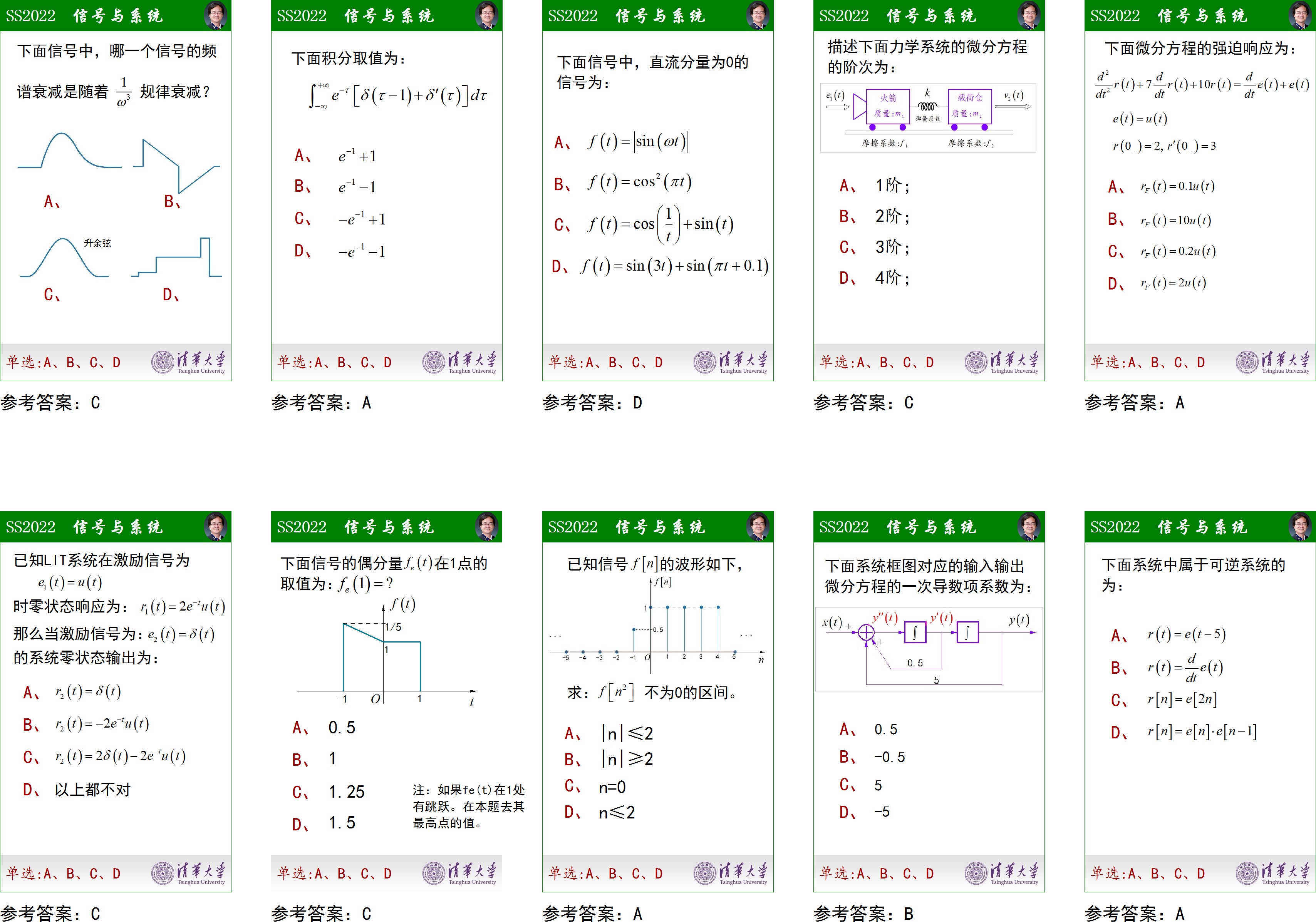

  这个题之所以得分比较低，主要原因是在考试前让同学们练习了一套 SS2022 信号与系统期中练习题 ， 其中包括有一道几乎同样的题目。 只是在那个题目中， 题干没有标明系统为零状态响应， 给出的参考答案为 D。 这道题目是在题干中明确标明零状态响应， 所以答案就变成了 C。 所以同学们按照惯性思维，大部分选择了D。

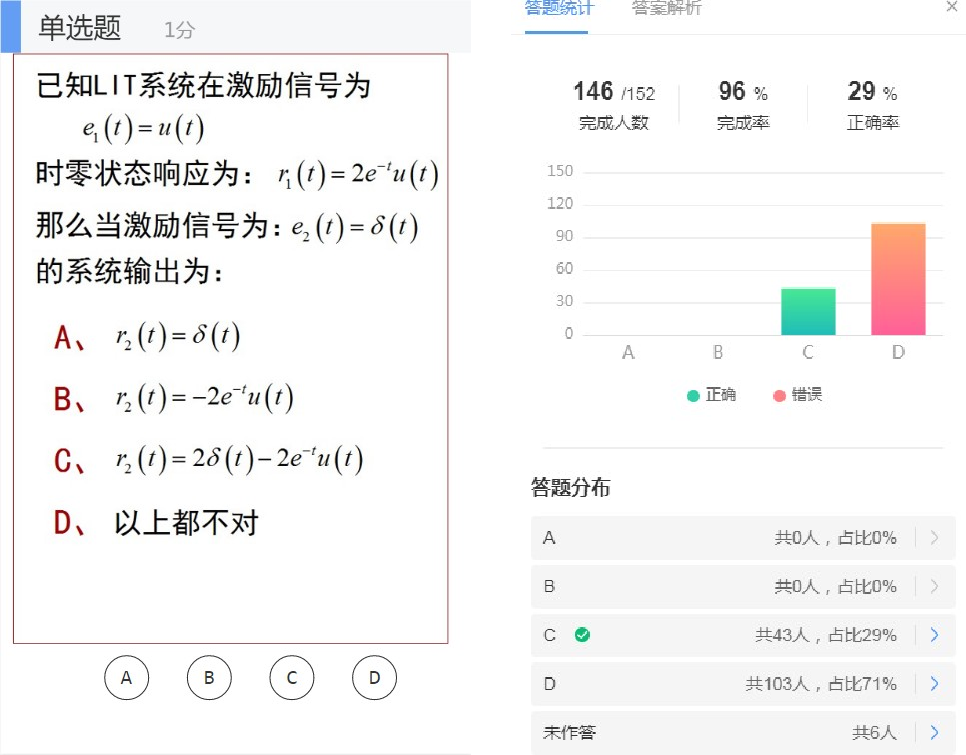

▲ 图1.3.3 得分率 29% 的试题

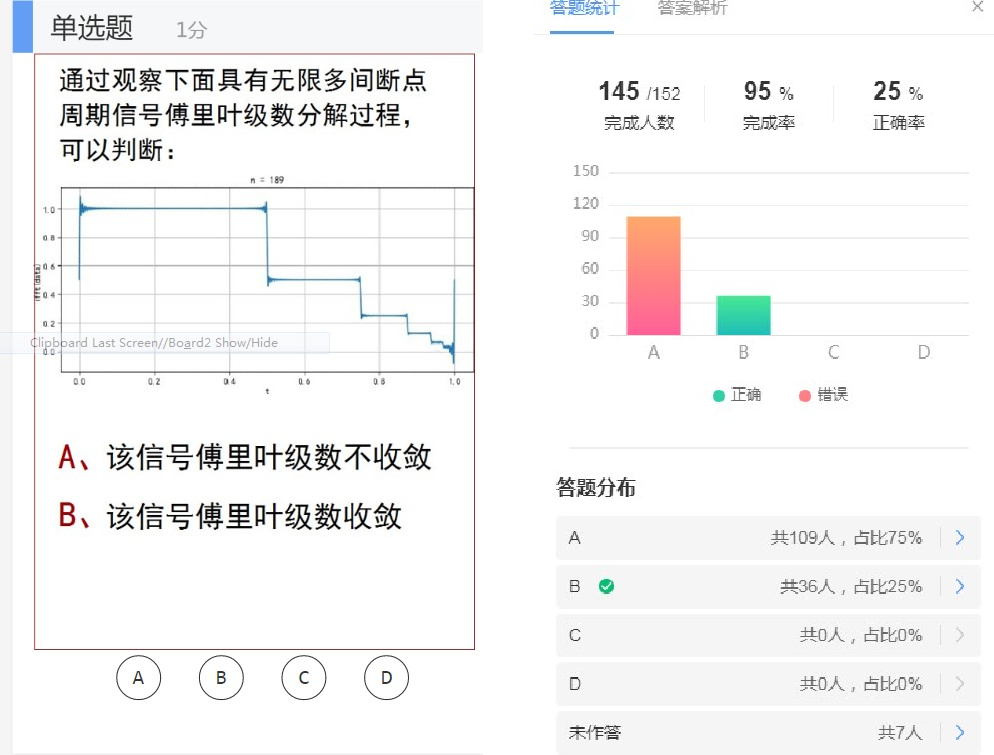

• 实验题目

  这是在作业中留的实验题目。 但凡对该实验题目进行过观察的同学，都会选择 B。 没有进行过观察，只是记住了“Dirichlet” 条件， 就把它当做傅里叶级数不收敛来看， 就犯了错误。

▲ 图1.3.4 得分率 25% 的试题

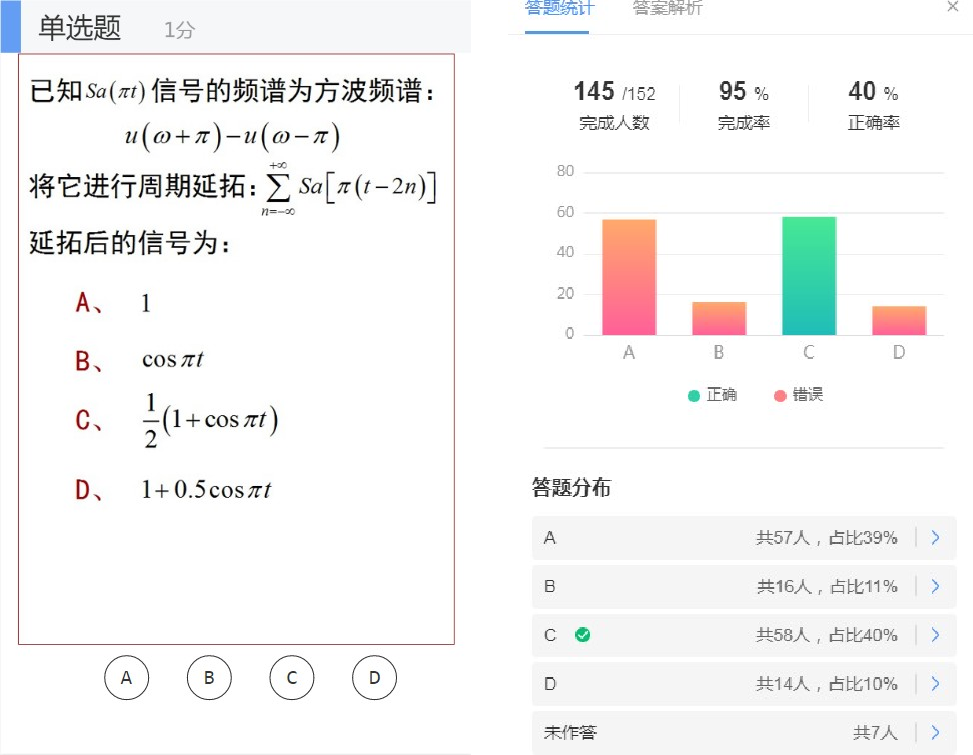

• 频谱分析

  猜测， 这个题目选择 A 的同学误以为信号的时域周期延拓的结果， 等于它的频谱周期延拓的结果。 于是乎将方波窗口信号的周期延拓形成的 1 当做了答案。

  实际上， 时域信号的周期延拓，对应的的频谱是离散化，也就是对于方波频谱进行抽样。 进一步分析可以知道最终留下的频谱包括一个位于原点的冲激和分别位于 ±π 的冲激频谱， 对应着 $\left(1+\cos \pi t\right)/2$ 。

▲ 图1.3.5 得分率 40% 的试题

• 卷积的能量

  猜测，这个题目选择A的同学可能受到两点的误导：
  （1）错误将题目中的 能量 当做了 面积。 因为在去年的试题中， 题干中写的是面积，答案是 A；
  （2）受到本次试题中有一道题目，是关于信号的希尔伯特变换能量守恒的误导。

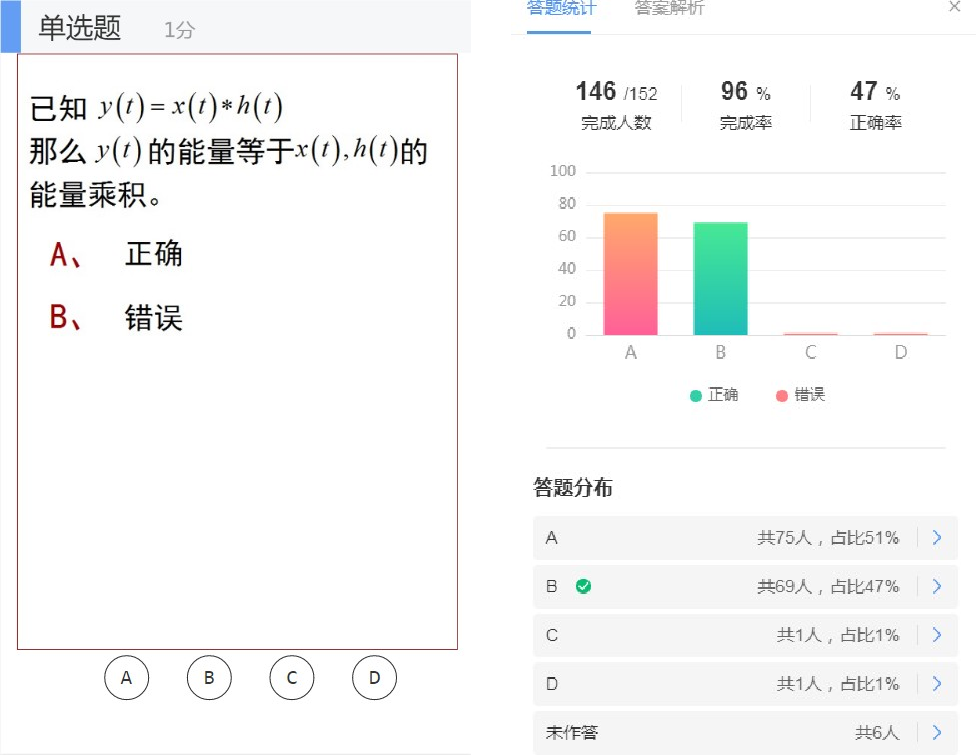

▲ 图1.3.6 得分率 47% 的试题

• 信号与频谱

  如果能够将以下两点认识清楚，便可以对 A，C进行排除了：

• 有限长信号 等于 该信号与一个和它等宽的窗口信号相乘；
• 因果信号 等于 该信号 与 u(t) 相乘；

  然后再结合傅里叶变换频域卷积定理，便可以得到 有限长信号、因果信号的频谱都应该是无限长的；

  对于选择的 D的排除， 只要根据周期信号的频谱是离散的， 便可以排除。所以只剩下B，即周期离散序列的频谱也是周期离散的。 这是第七章关于离散傅里叶变换的基础。

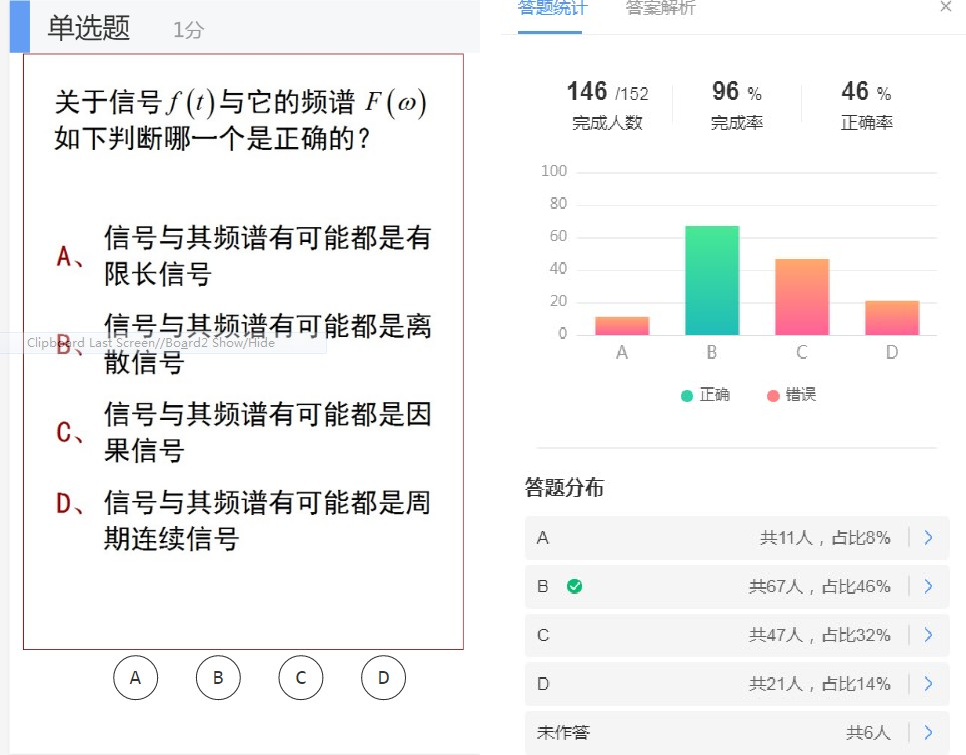

▲ 图1.3.7 得分率 46% 的试题

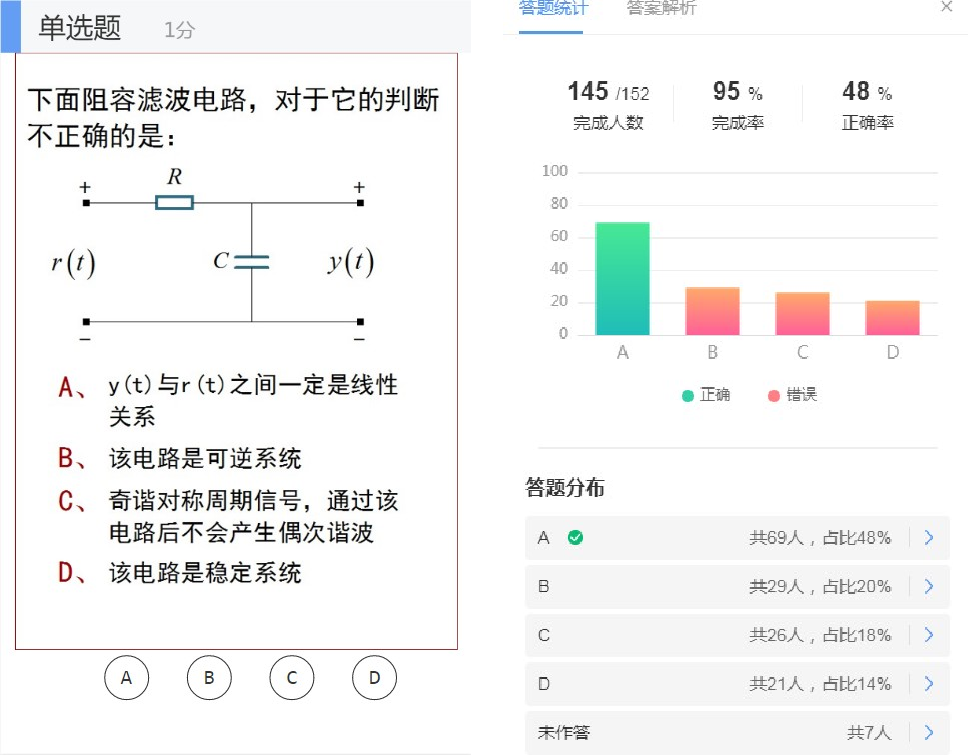

• 低通滤波电路

  如果对动态 LTI 系统的完全解包括有零状态响应和零输入响应有理解的话，就知道当 电路中的电容有初始电压的时候， 该系统属于 增量线性系统， 就可以选择 A。

  对于该电路的可逆性，实际上是在作业中留了一道选择题供大家进行分析。 关于 C， 实际上也是作业中的系统出现过；对于选项 D， 则根据该系统物理特性便可以判断。 该电路中都是 无源器件， 不会自行增加能量， 所有系统内部消耗的能量与输出的能量都来自于输入信号的能量， 进而输出不会自行发散。 所以它应该满足 BIBO 稳定性的。

▲ 图1.3.8 得分率 48% 的试题



※ 总  结 ※

---

  本文对于 2023年信号与系统随堂测验的得分情况以及错误比较多的习题进行了分析。

---
