导电橡胶开关导通电阻

导电橡胶按钮



01 导电橡胶按钮

---

一、前言

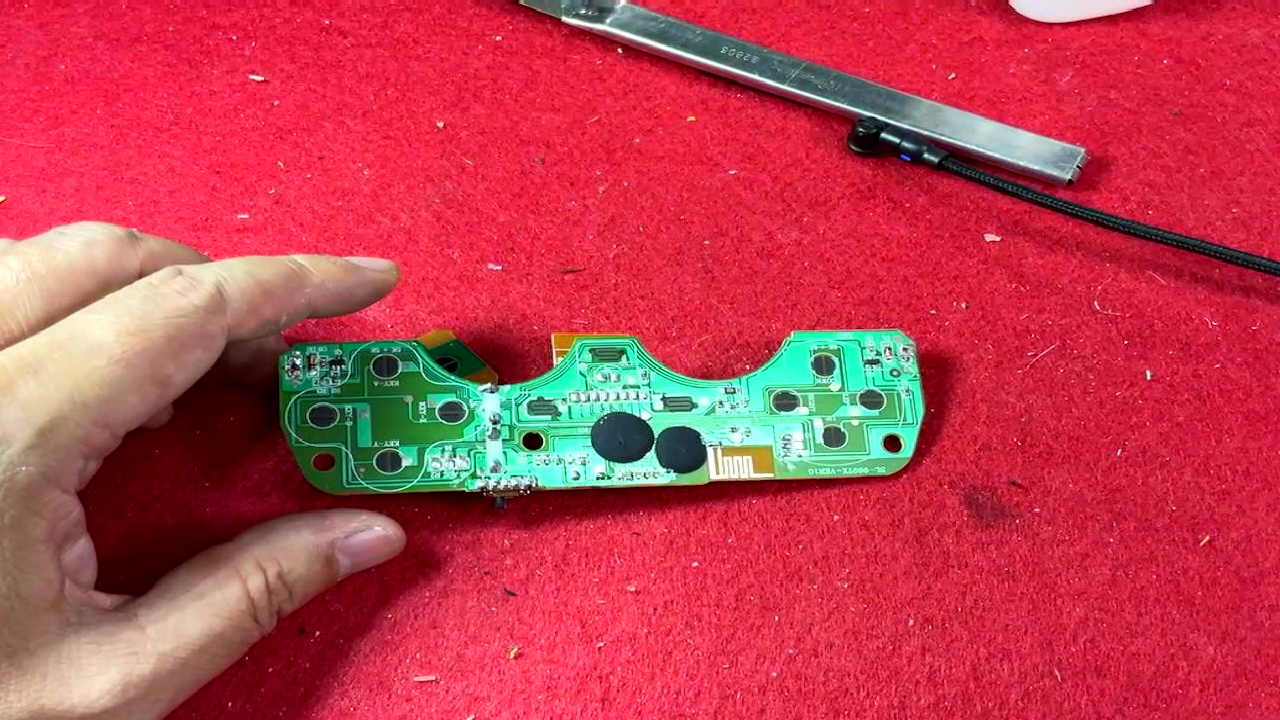

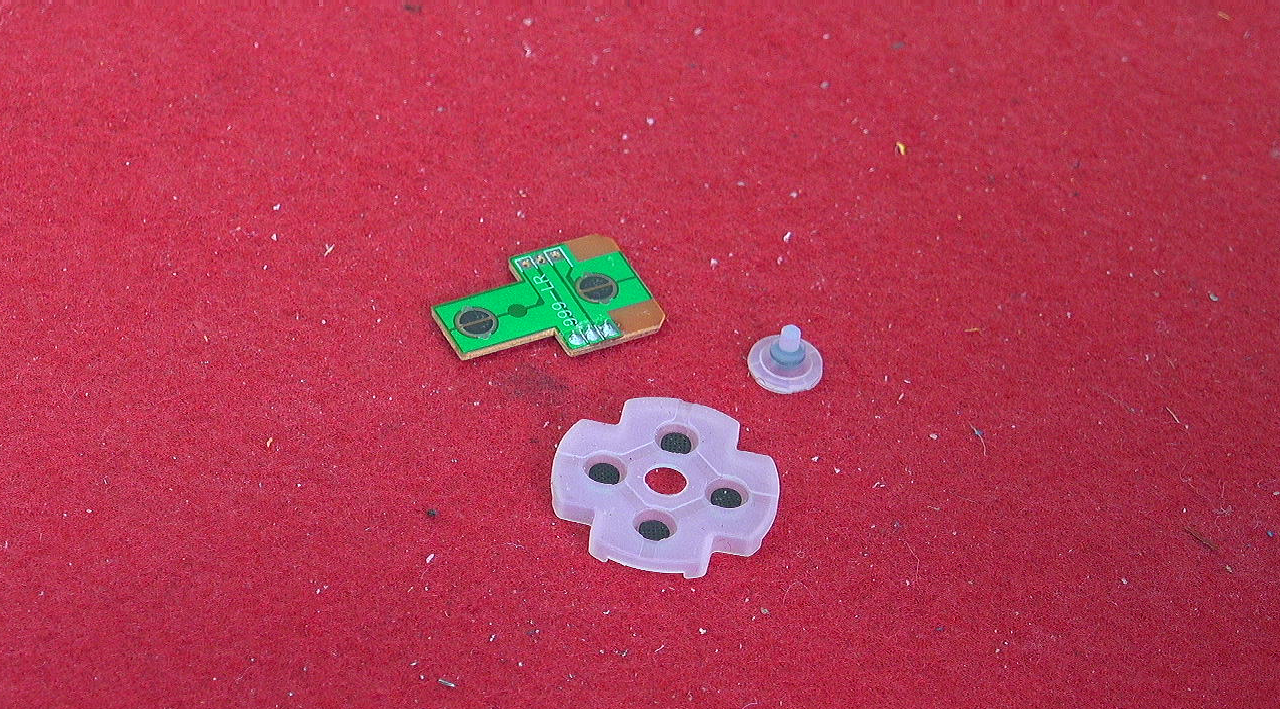

  这是昨天拆卸的一个游戏摇柄， 上面有非常多的橡胶按钮。 平时使用这种按钮很少，  下面对其进行测量。  按钮包括 PCB板上的碳膜电极触点，  还有导电橡胶按键。  下面测量一下它们的导电电阻。

二、接触电阻

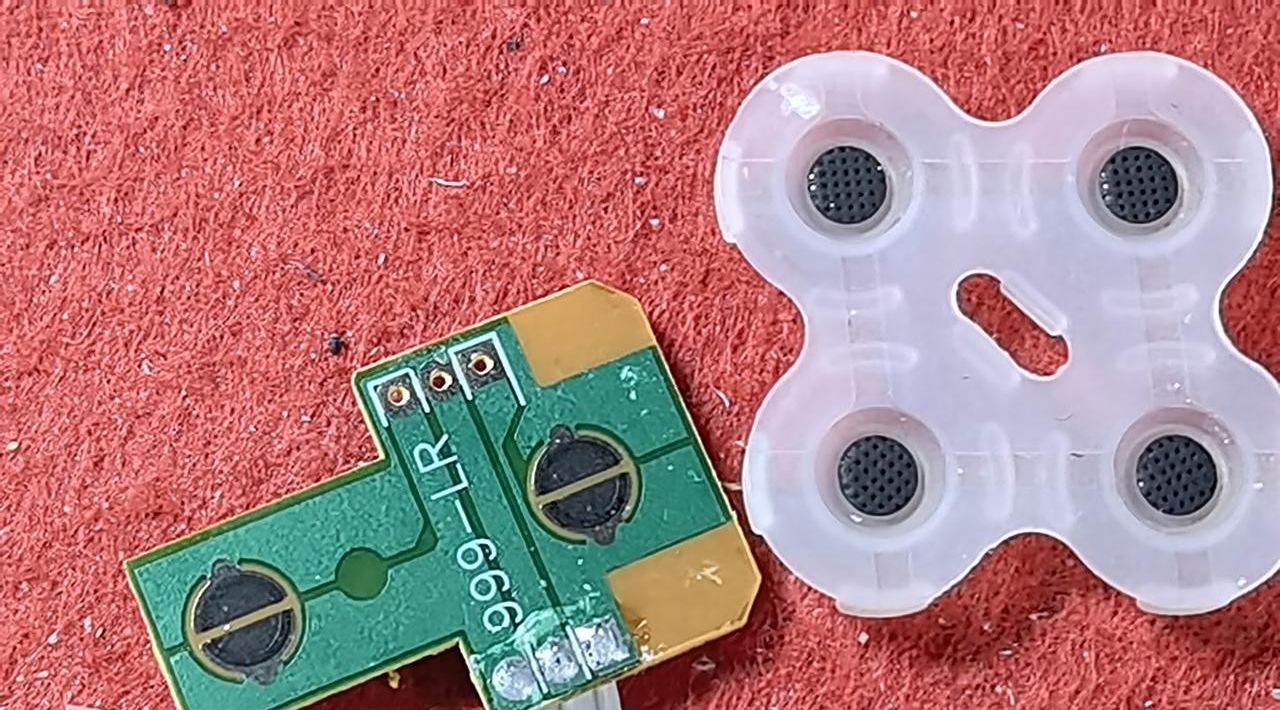

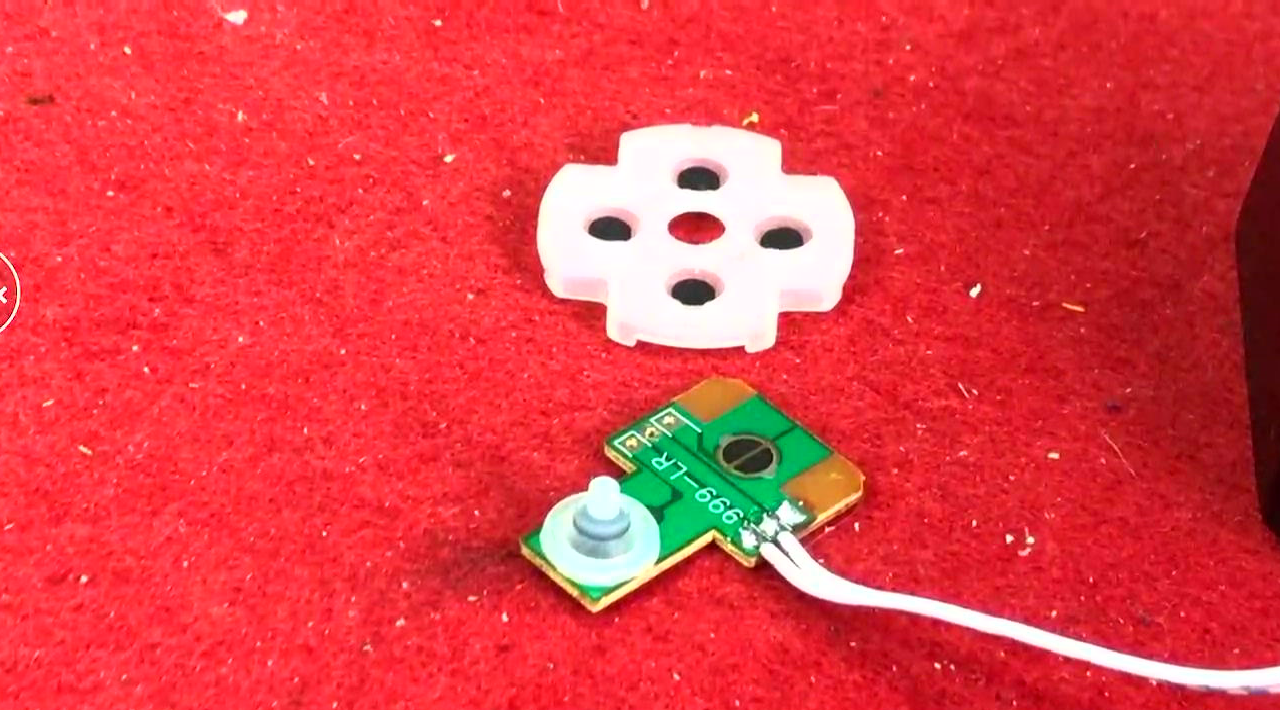

  使用万用表表针直接测量PCB板上按钮电极电阻。 同一个触点之间的电阻大约在 2k 欧姆左右。  再测量导电橡胶触点电阻。 电阻小于100 欧姆。 测量电极在导电橡胶按钮下按之后之间的电阻。 可以看到电阻最低低于 100 欧姆， 如果按动不紧， 电阻会上升到 500欧姆。  因此， 这种导电橡胶按钮电极之间的电阻， 大约在几百欧姆左右。

三、按压电压波形

  下面将橡胶电阻接入电阻分压电路。 上面串联一个1k欧姆电阻，  利用示波器观察按钮上的电压。  工作电压为+5V，  按动橡胶按钮查看分压波形。

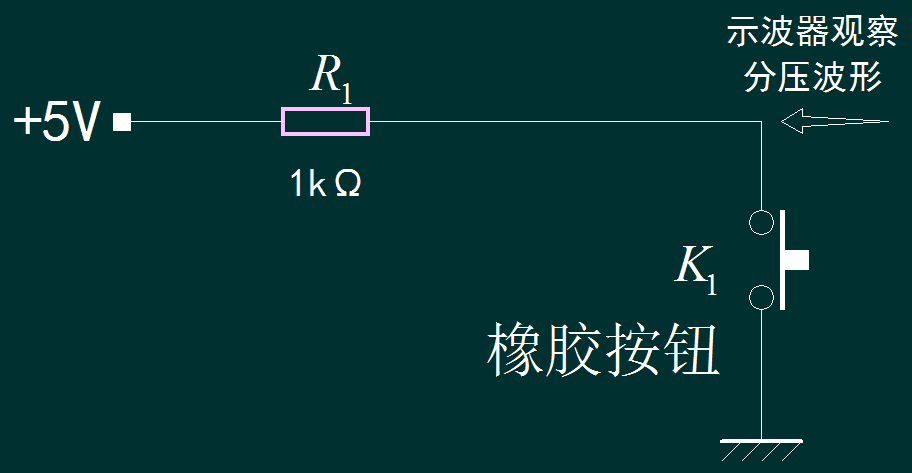

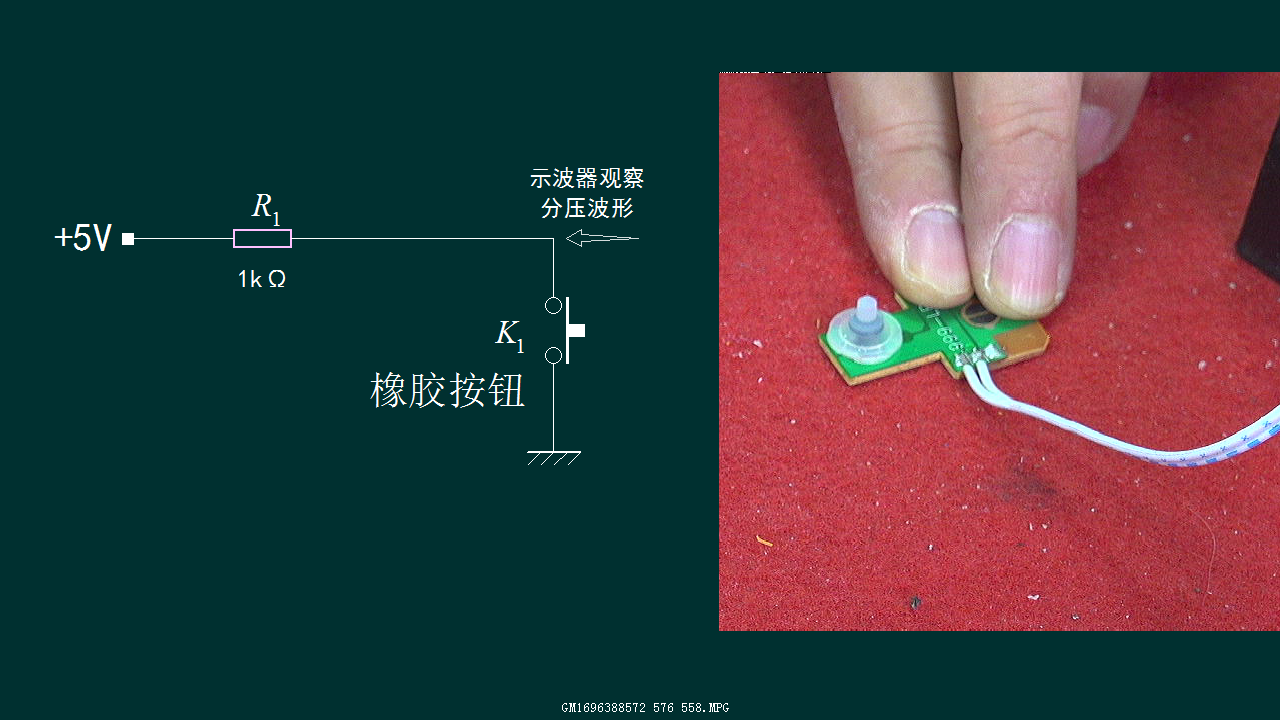

▲ 图1.3.1 测试电路

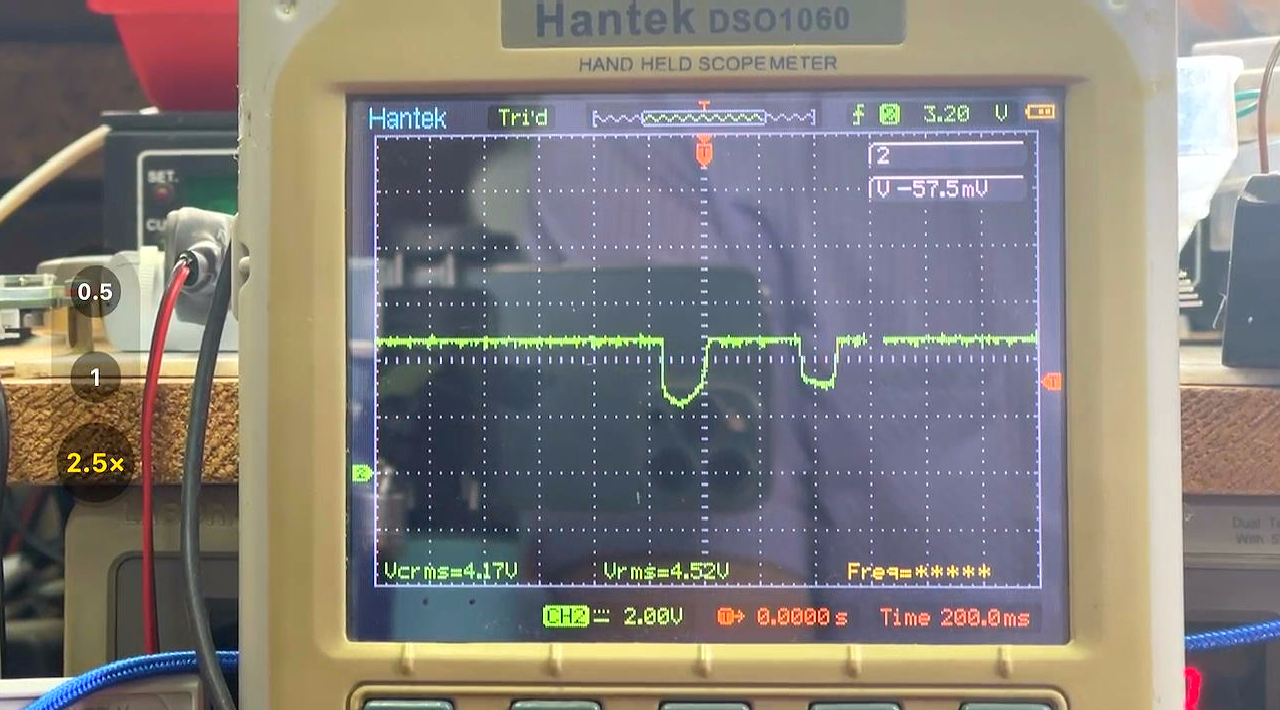

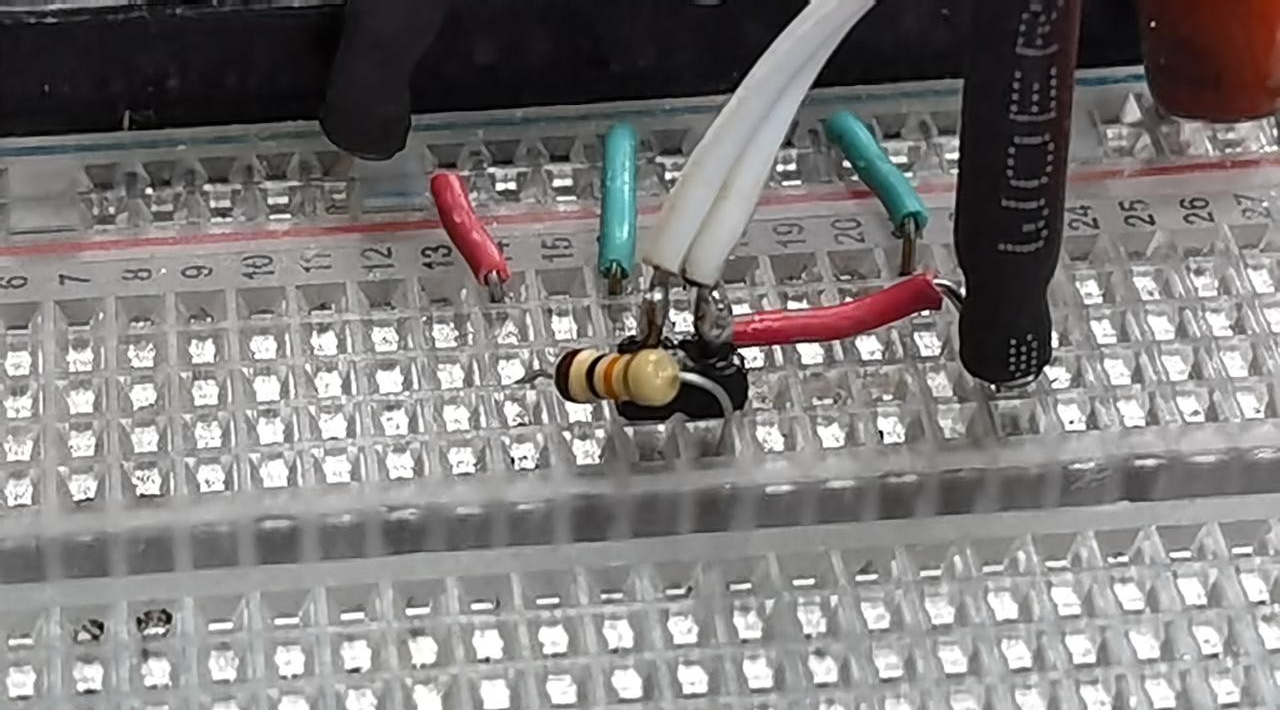

  电路在面包板上搭建，   接入示波器， 观察橡胶按钮上的电压波形。  可以看到随着按动， K1上的电压出现下降， 而且随着不同的按动， 下降的电压不同。

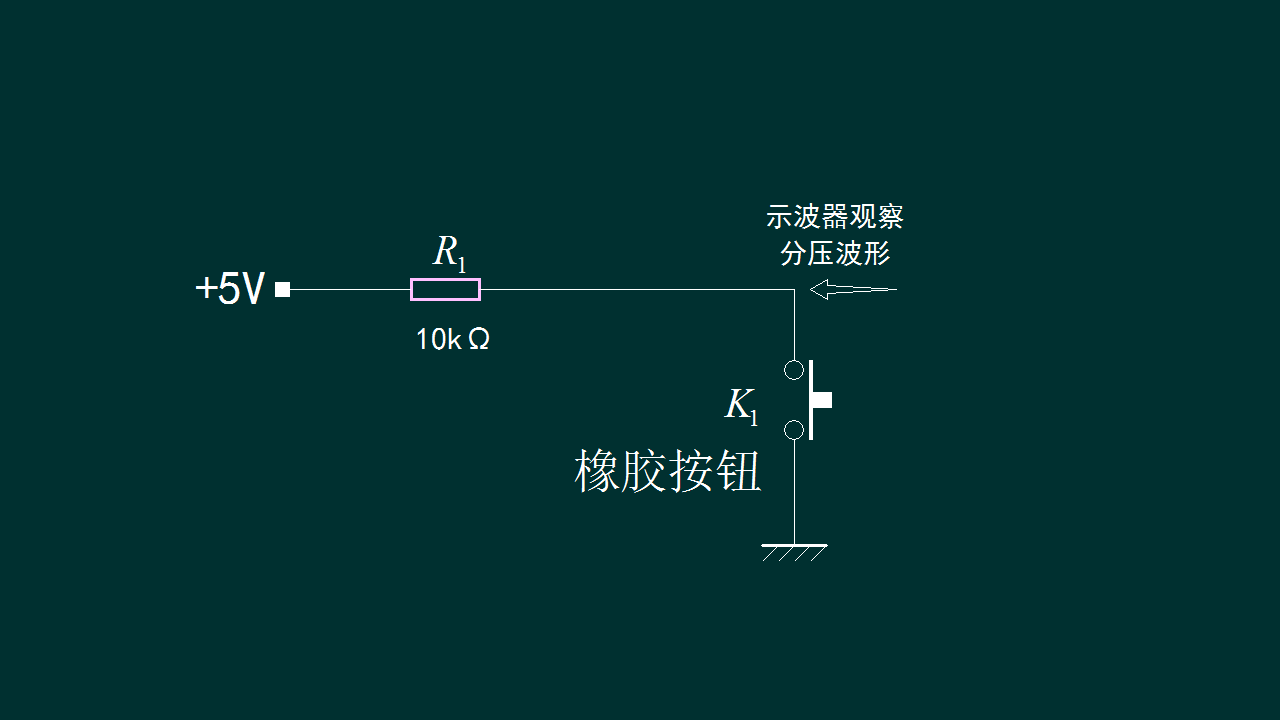

  为了提高按钮动作的一致性，  可以将上拉电阻增加， 比如，增加到10k欧姆。 此时， 再按动按钮，  开关上的电压就可以降低到接近 0V。  这样， 按动的力度就对电平影响不太大了。



※ 总  结 ※

---

  本文对于一个游戏柄上的导电橡胶开关电阻特性进行测量，  按钮开关的阻值会随着按动的力度变化， 在100欧姆到500欧姆之间。  通过长拉电阻， 可以把开关的动作变成电压信号，  适当增加上拉电阻的阻值， 可以提高按动信号的 一致性。   最好能够能够通过施密特整形电路对电压信号进行整形。
