01 九伏电池

---

一、前言

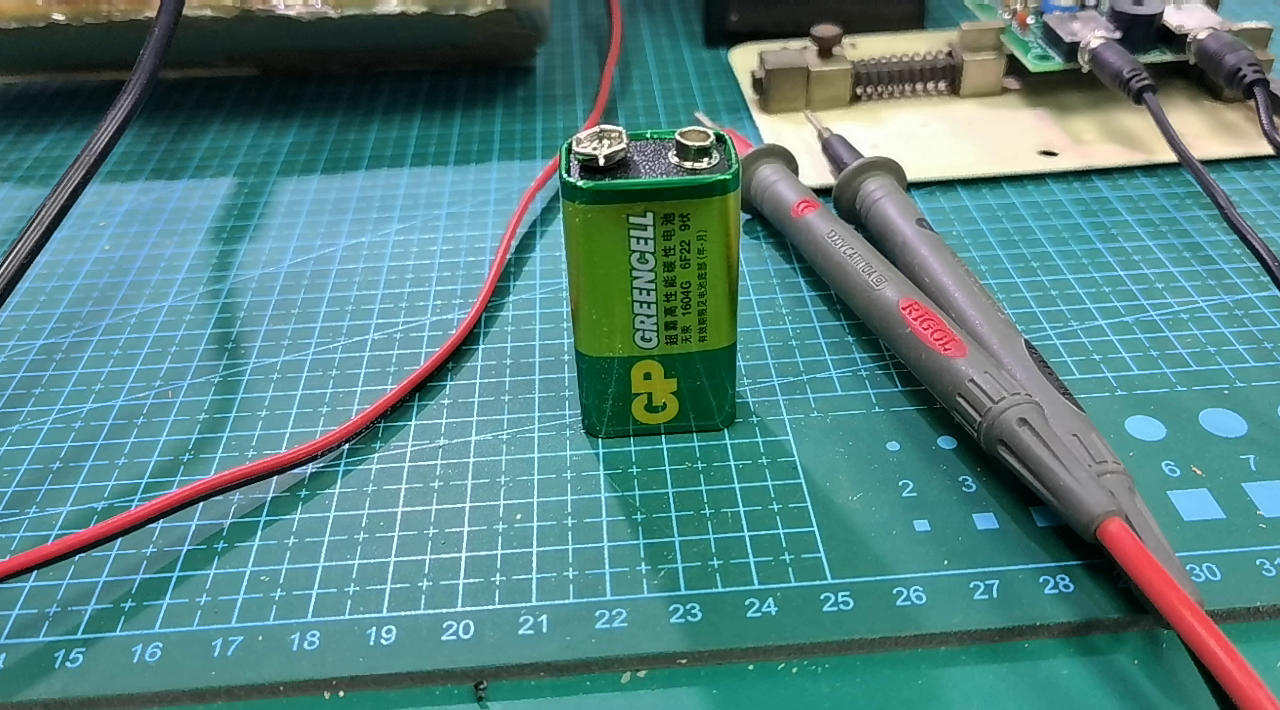

  这是在手持电子设备中常用到的9V电池。  这颗电池是从一个数字万用表中拆卸下来的旧电池。  下面测量一下它的放电电流， 进而可以粗略估计它现在的电池内阻。

二、测量结果

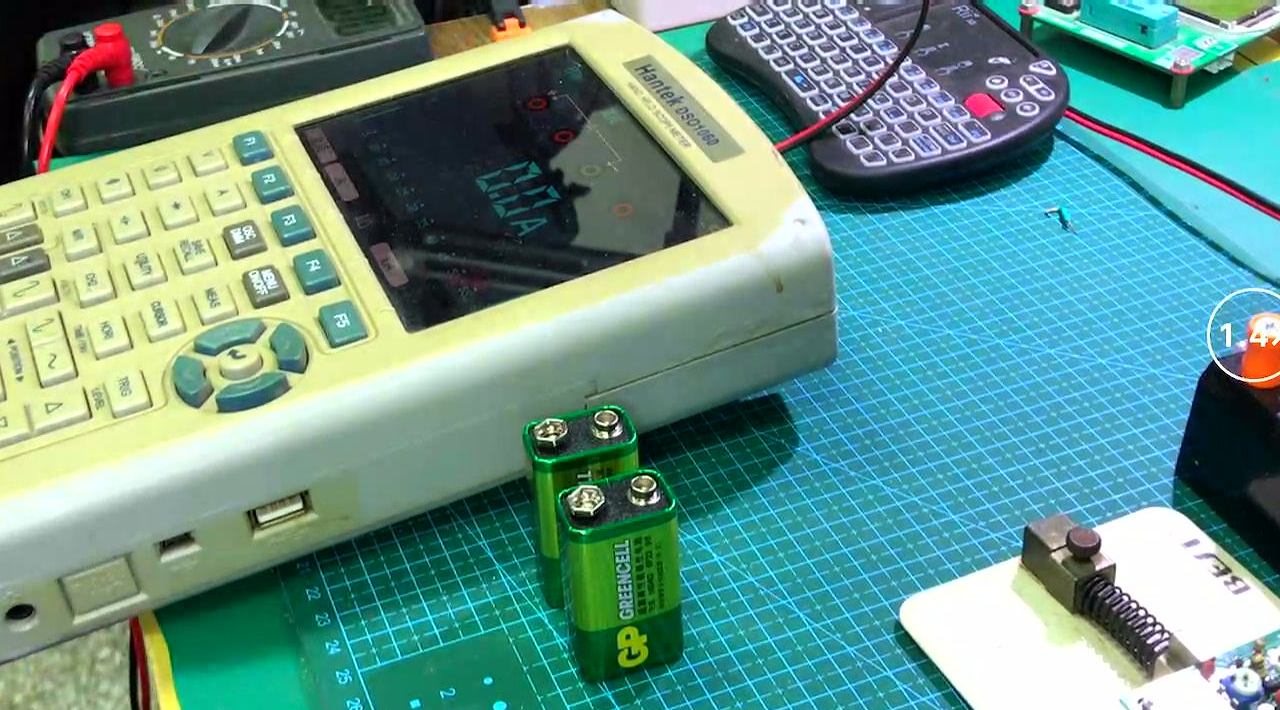

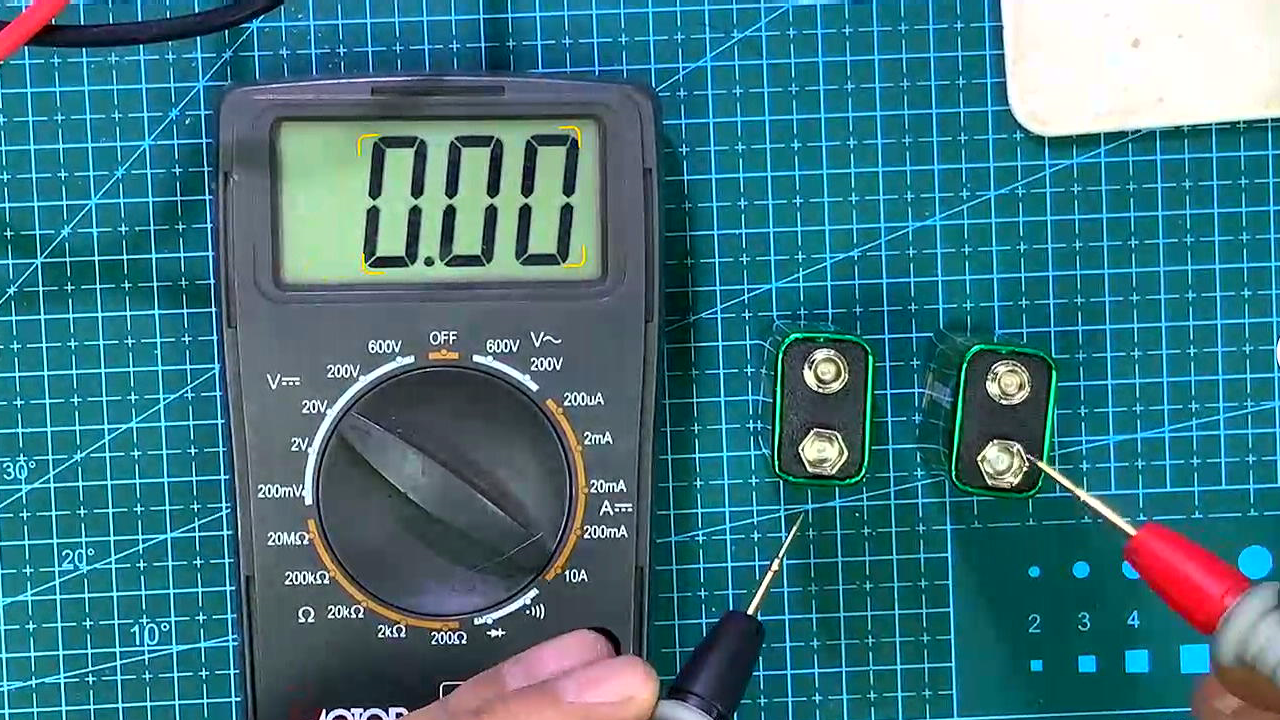

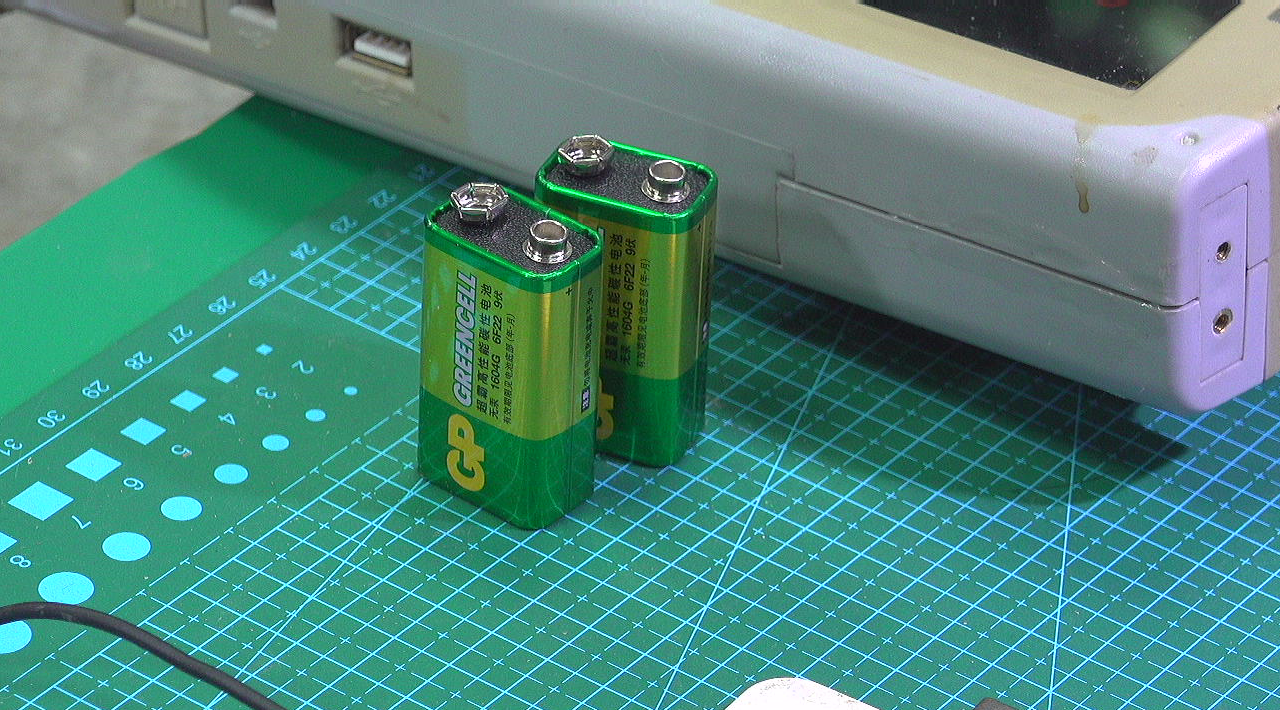

  为了对比， 选择了一颗新的9V电池同时进行测量。  分别测量它们各自的端口电压。 一个是9.89V， 另一个是5.19V。  后面应用数字电流表测量短路放电电流。 新电池放电电流最开始为 1A， 然后逐步下降。 旧电池的放电电流大约为 45mA。  根据测量结果，  可以计算出新旧两个电池的内阻，  使用端口电压除以短路放电电流。 新电池和旧电池内阻分别为 10Ω 和 129Ω。  可以看到新电池的放电电流还是蛮大的。  旧电池不仅端口电压小， 内阻也增加了。

• 电池1电压：9.89V

• 电池2电压：5.19V

• 电池1放电电流： 1A（下降）

• 电池2放电电流：45mA（稳定）

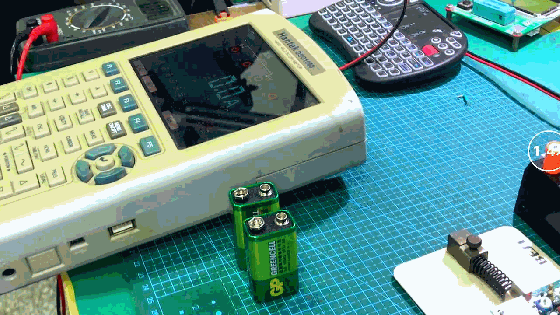

▲ 图1.2.1 测量放电电流



※ 总  结 ※

---

  本文记录了两个九伏电池放电电流。 新电池放电电流可以超过1安培。 旧电池则不到 50mA。

---

● 相关图表链接:

• 图1.2.1 测量放电电流
