对照穿心磁珠、电感的阻抗特性

色环电感、穿心磁珠的特性对比



01 电感特性

---

一、前言

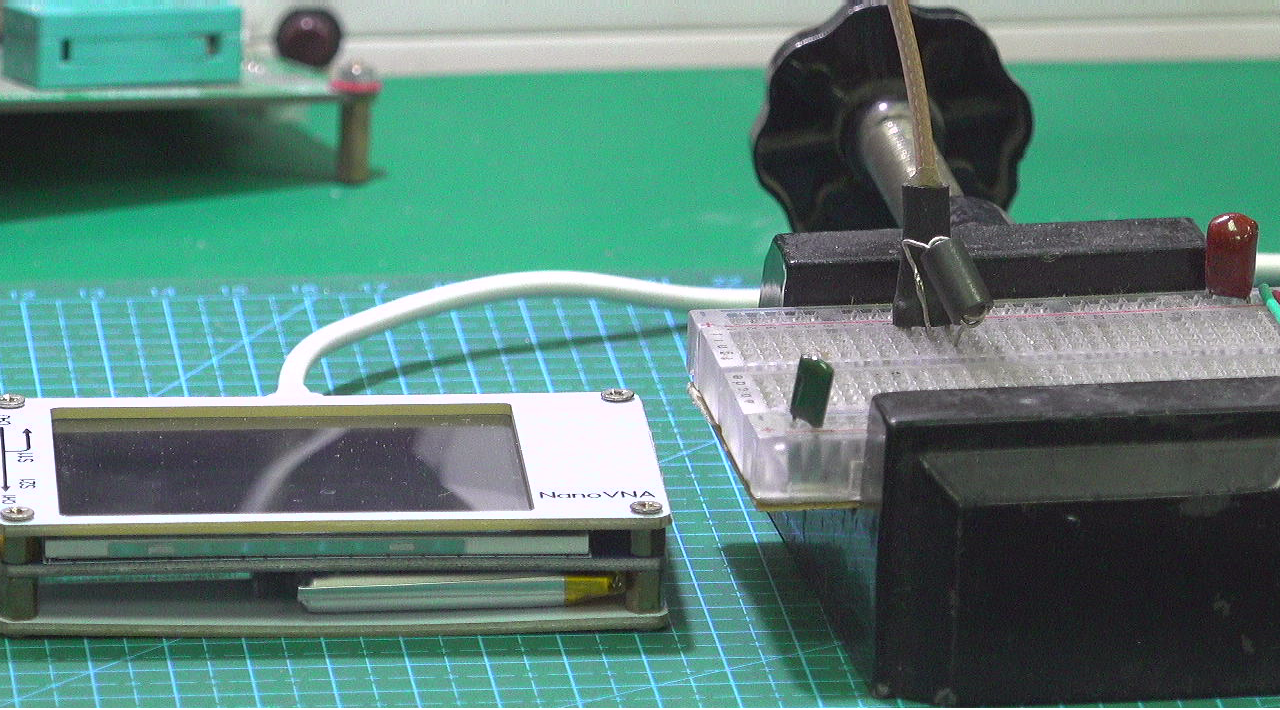

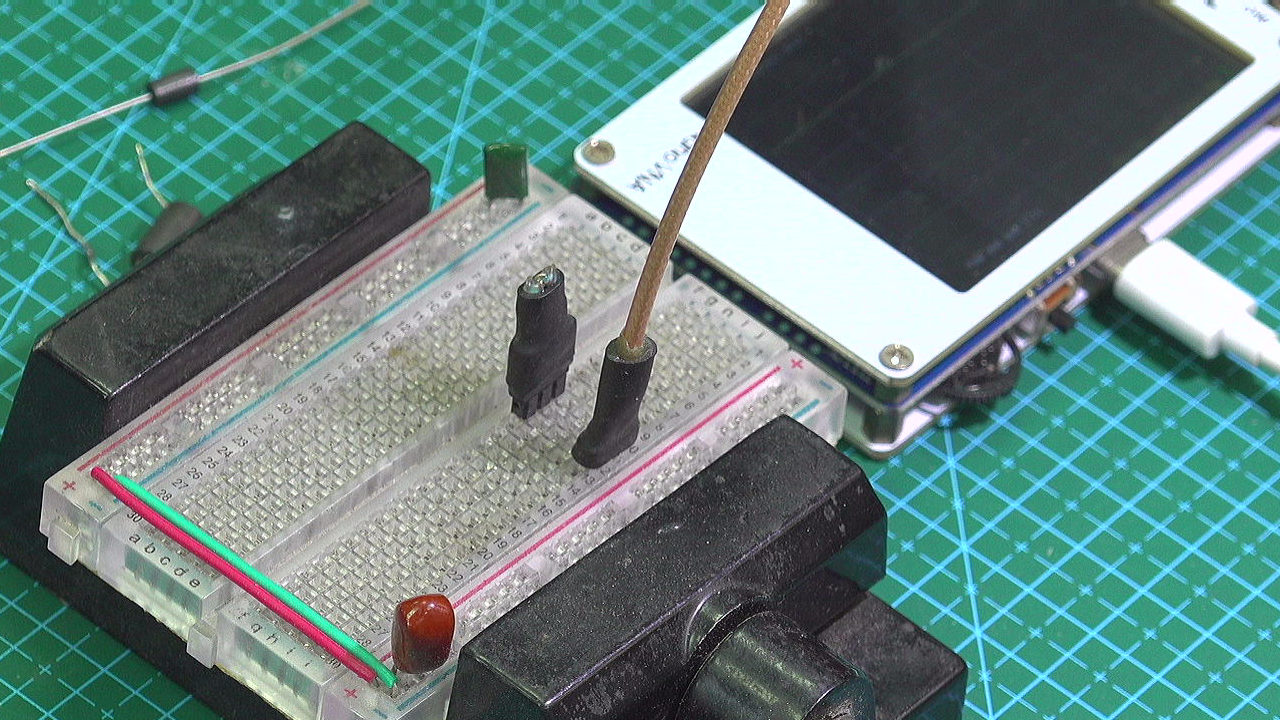

  这是用于精密仪器接口中的磁珠，  它可以防止外部射频信号的干扰。  那么， 他们究竟与普通的电感有什么区别呢？  下面使用 NanoVNA 网络分析仪测量一下这些磁珠特电抗特性。 查看一下它们在不同频率下电抗的差异。

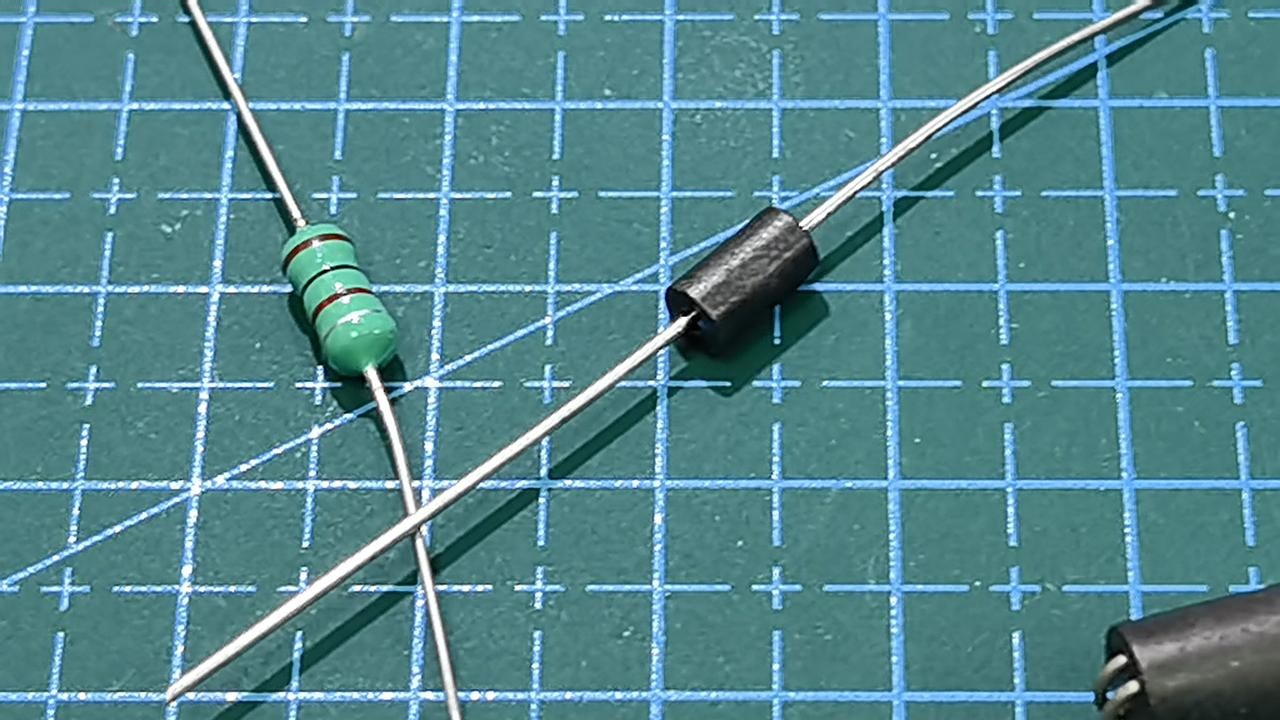

待测的电感： 1mH 色环电感； 单孔磁珠； 多孔磁珠。

二、测量电感参数

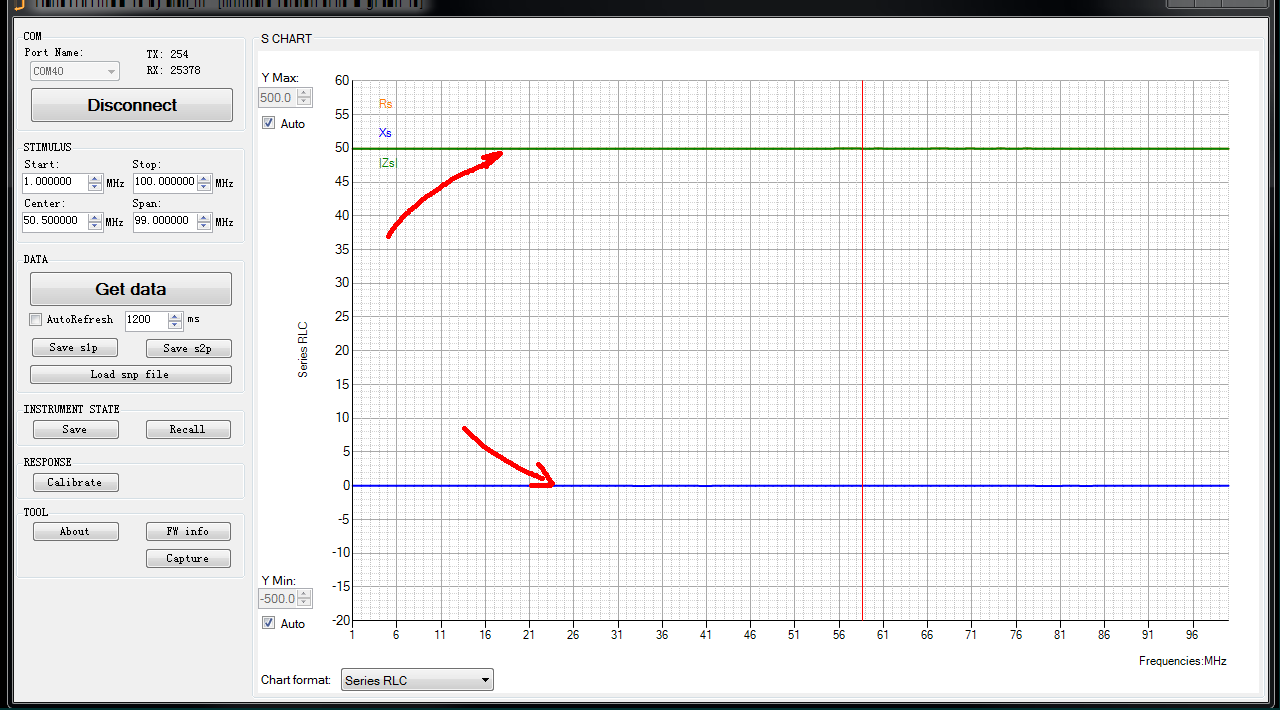

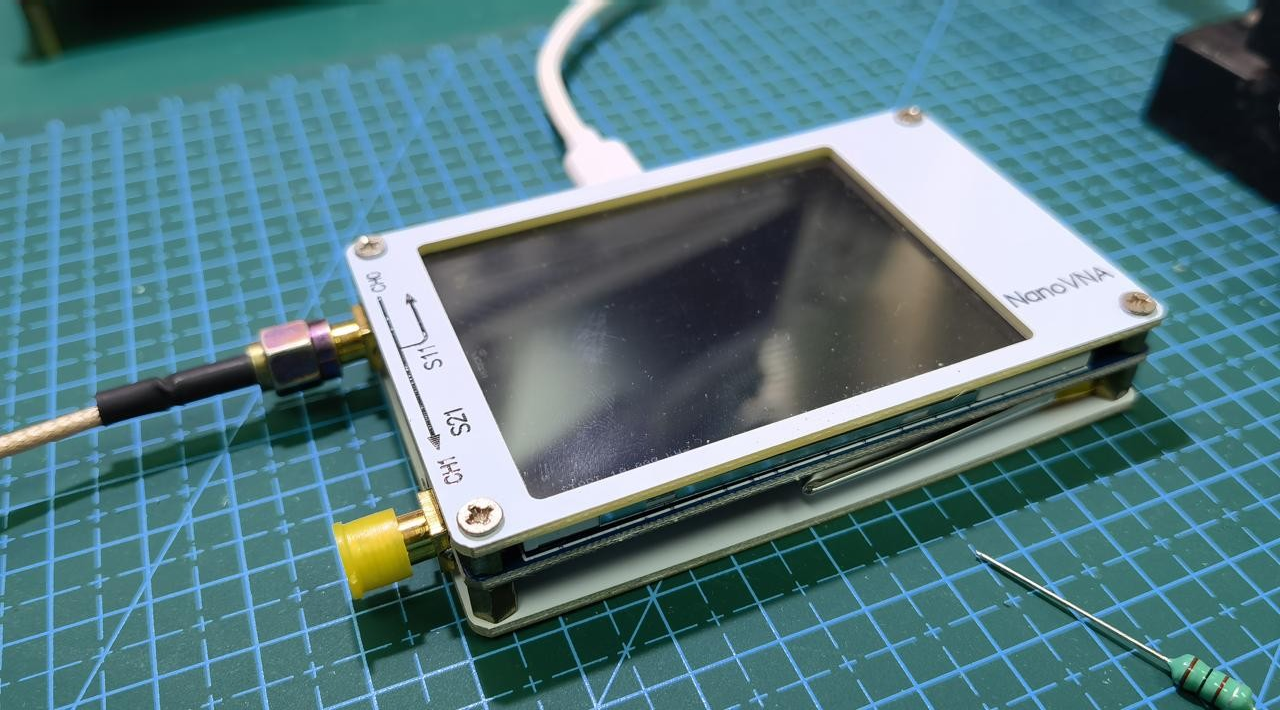

  在测量前， 首先对 Nano 进行校准， 使用外部 0欧姆， 50欧姆电阻 对 1MHz 到 100MHz 之内进行标定。  这是采集到 50欧姆对应的 RLC 参数。 单位为50欧姆，  电感为 0。

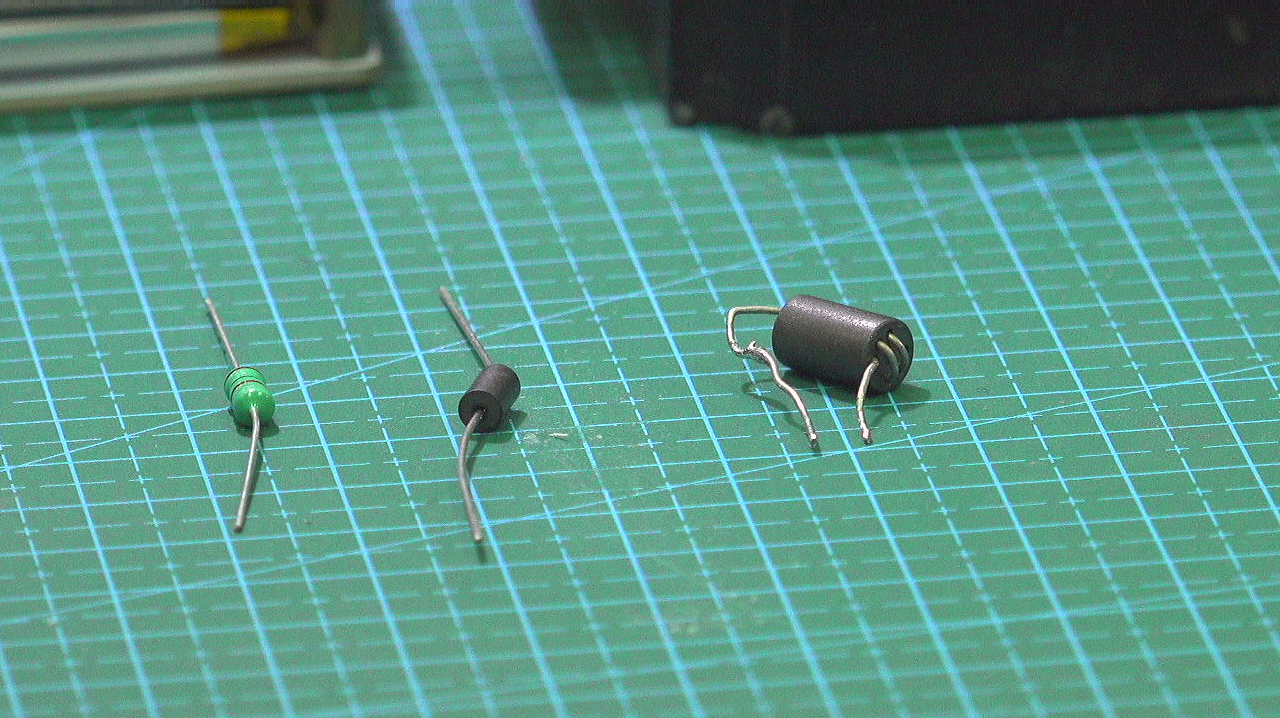

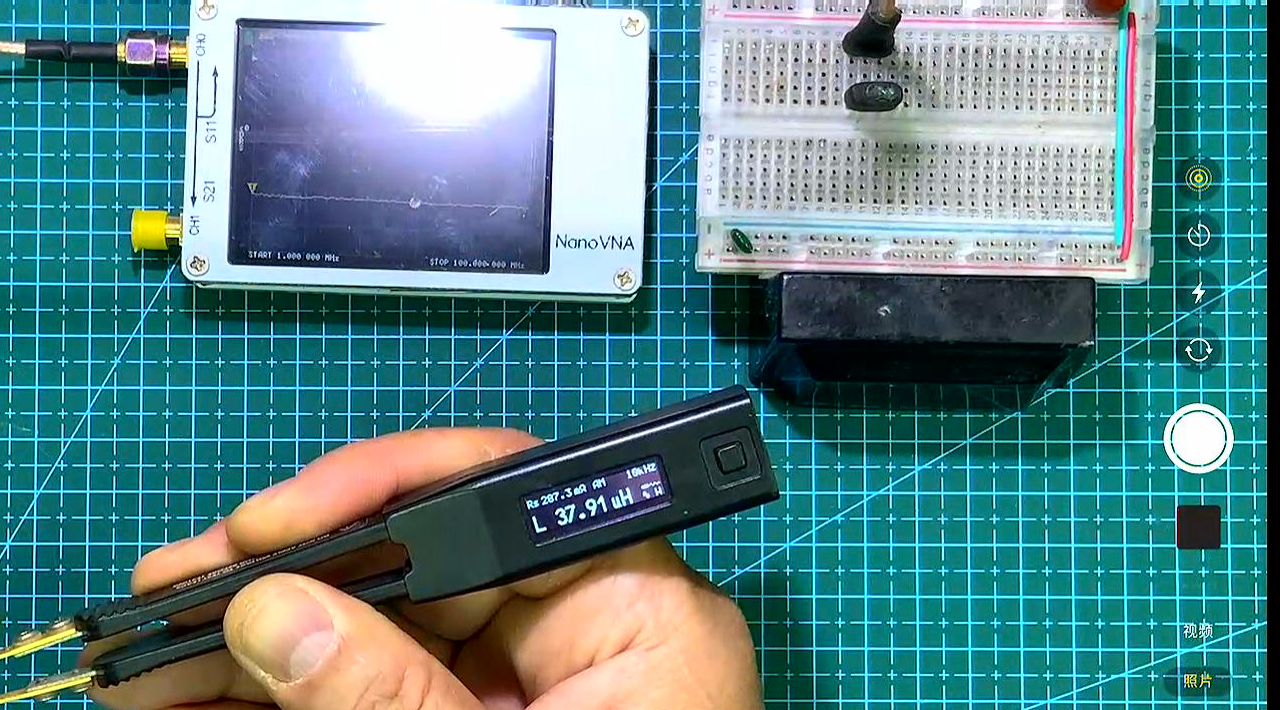

  待测的电感包括三种， 左边是1mH的色环电感， 中间的是单孔磁珠，  最右边的是多孔磁珠。  多孔磁珠的电感为 39.91微亨， 电阻为 0.24欧姆。 色环电感的电感为 941微亨， 电阻为 14.5欧姆； 单孔磁珠的电感只有 0.6微亨， 电阻大约为 30毫欧姆。

多孔穿心磁珠特性（10kHz)：

电感：39.91uH
电阻：237.3毫欧

色环电感特性（10kHz)：

电感：940.8uH
电阻：14.56欧姆

单孔特性（10kHz)：

电感：0.604uH
电阻：30毫欧（左右）

三、NanoVNC 测量结果

  首先测量 一下色环电感的阻抗，  这是对应的测试结果， 可以看到在 2MHz 之前， 它还呈现电感特性。  在2MHz 之后， 实际上， 它就呈现电容特性， 而且电感非常小了。  接下来， 测量单孔磁珠。 它的特性就非常不一样了。  在整个频率范围内， 对应的电抗都在增加， 主要来自于电阻的贡献，  电感对应的感抗则是在 25MHz 之后就趋于恒定了。 等效电阻的增加反映了磁珠将高频信号通过热能的方式消耗掉了。  最后测量 一下多孔磁珠。  整体上， 它对应的电抗比较大， 电阻在增加， 并且在70MHz的时候达到最大， 对应的电阻接近 1000欧姆。 电感对应的感抗在20MHz 左右达到最大。 在66MHz 之后变为容抗。 这说明了多圈磁珠中的线圈之间分布电容会在高频下降低等效的电感量。

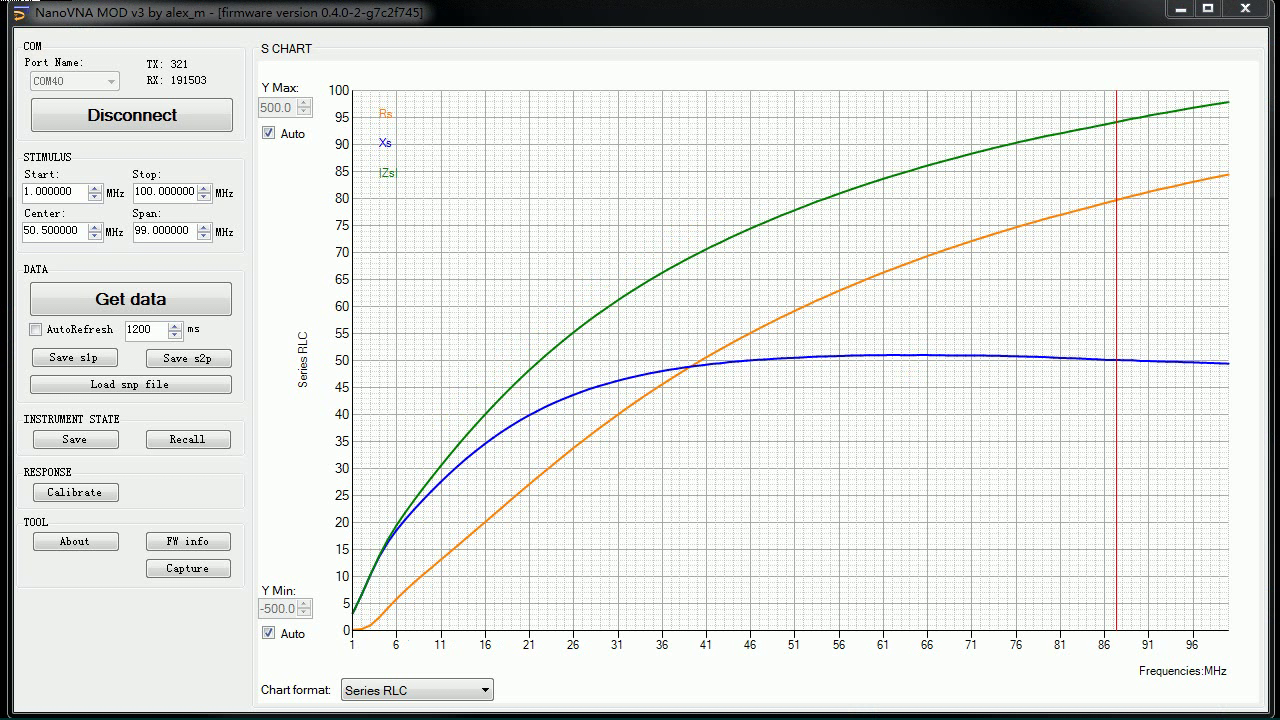

▲ 图1.3.1 单孔磁珠的阻抗特性

▲ 图1.3.2 多孔磁珠的阻抗特性



※ 总  结 ※

---

  本文使用了 NanoVNC 网络分析仪， 对比测量了色环电阻、 单孔磁珠 多孔磁珠等在高频下的阻抗特性。  通过测量结果来看， 在高频下， 色环电阻对应的感抗在超过 2MHz 之后就变成了容抗，  单孔磁珠在 100MHz范围内则始终保持着感性特性。 对应的电抗大约为 100欧姆。 多孔磁珠则在 66MHz 范围内保持感抗。 对应的电抗在71MHz 处 接近 1000欧姆。  由此可见， 在高频下， 普通色环电感对于高频信号的抑制能力已经远远小于磁珠的特性了。

---
