01 电流互感器


一、前言

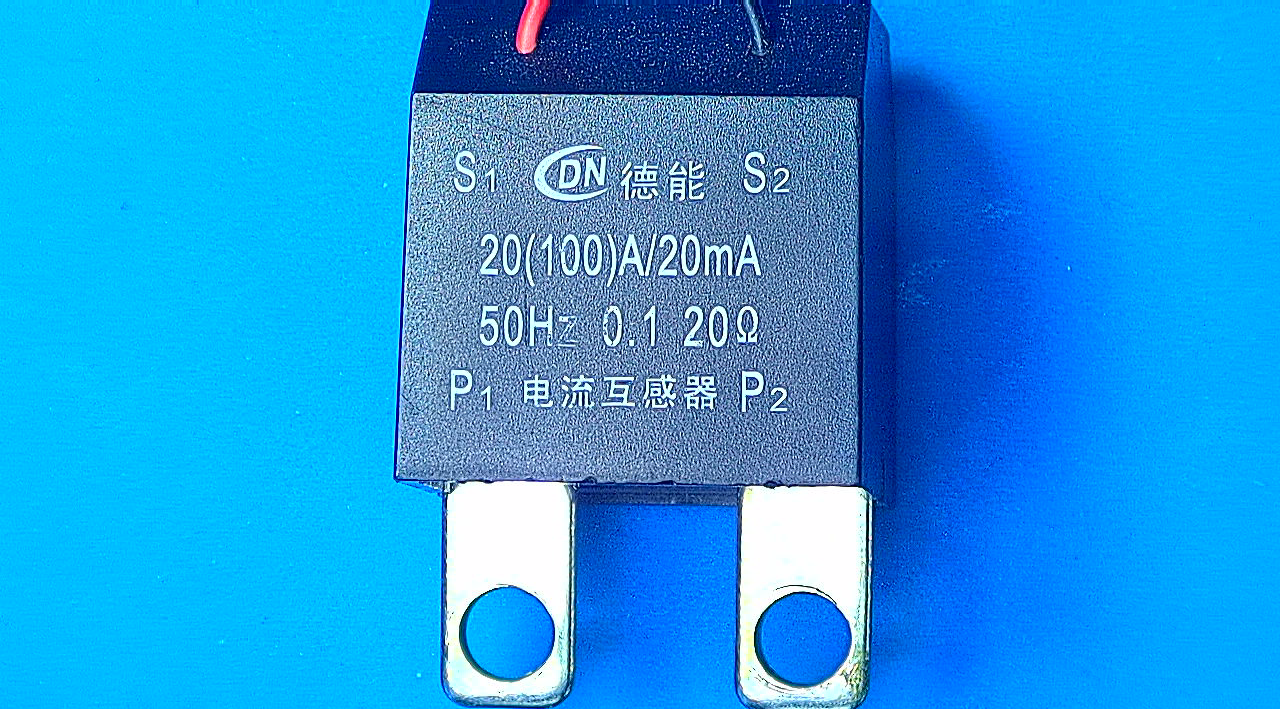

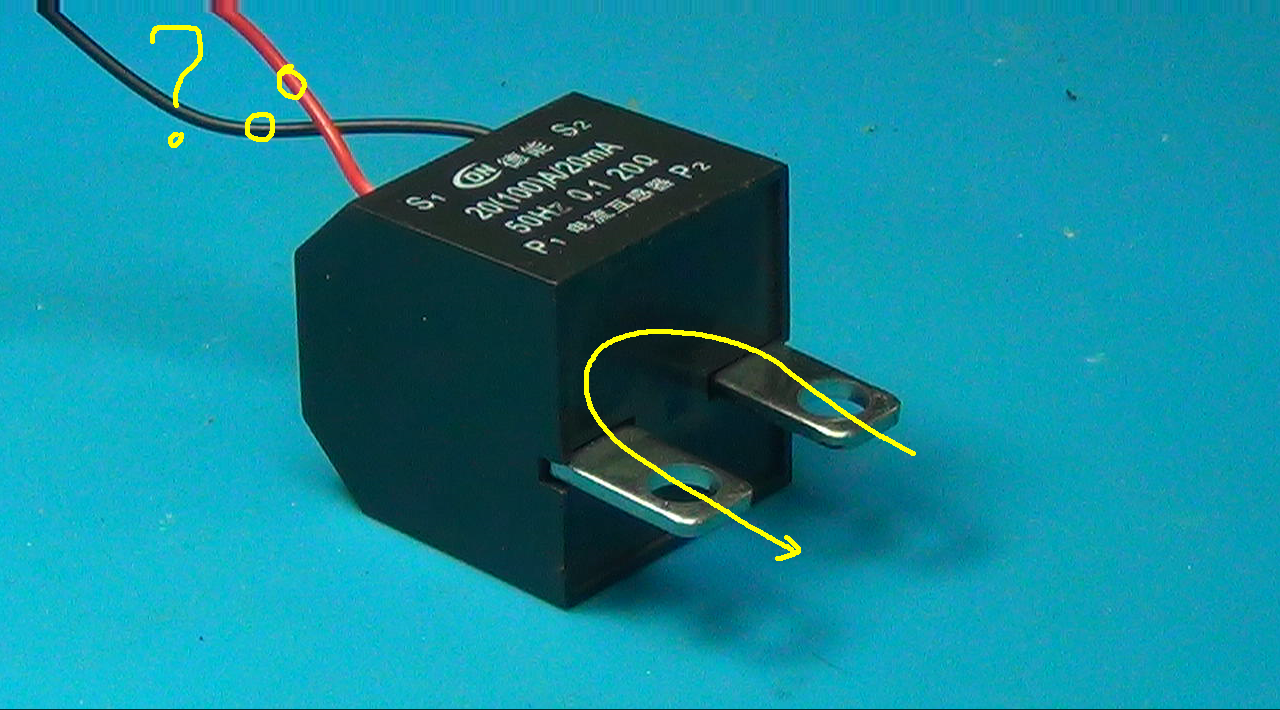

  这个小型的电流互感器, 电流变比为 1000:1, 也意味着它的电压变比为1:1000。 它工作在50Hz下, 最大负载为 20欧姆。 在之前对其进行测量过, 原边对应的电感为 126微亨, 副边为 124亨, 电感相差一百万倍, 对应它的电压变比为 1000:1。

GM1700803174_1280_720.MPG|_-5

基本参数:
原边:电感=126.3H,电阻=20.25k
副边:电感:124.3uH,电阻=0.1欧姆

  下面计划通过实验,  在原边通过交流电流, 测量它的副边对应的开口电压是多少。

GM1700803305_1280_720.MPG|_-3

▲ 图1.1.1  输入12A,电流互感器开口电压

▲ 图1.1.1 输入12A,电流互感器开口电压

二、测量结果

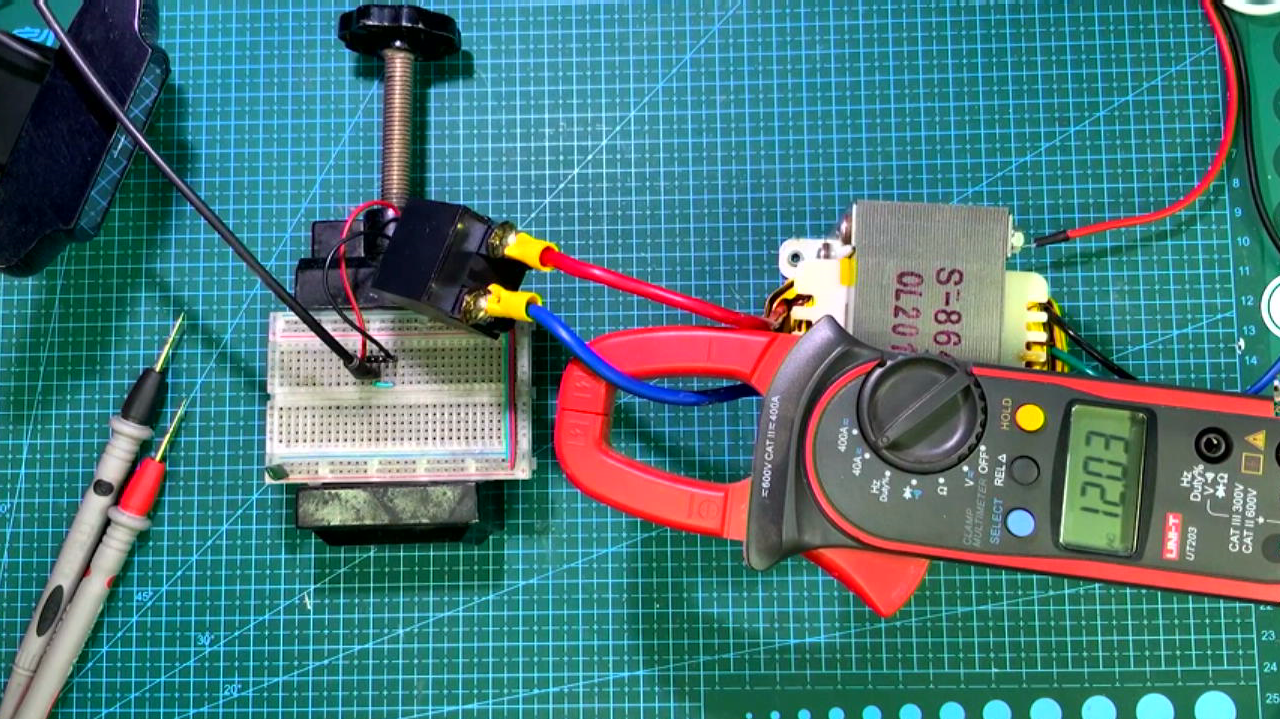

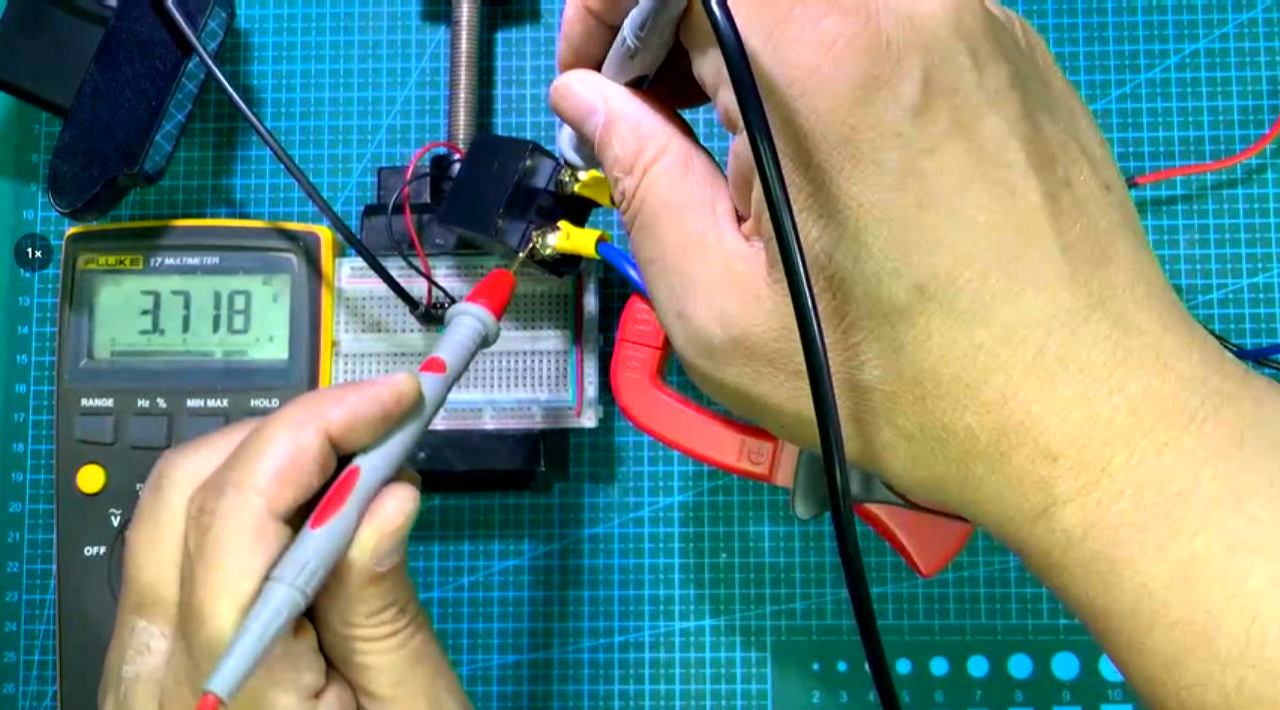

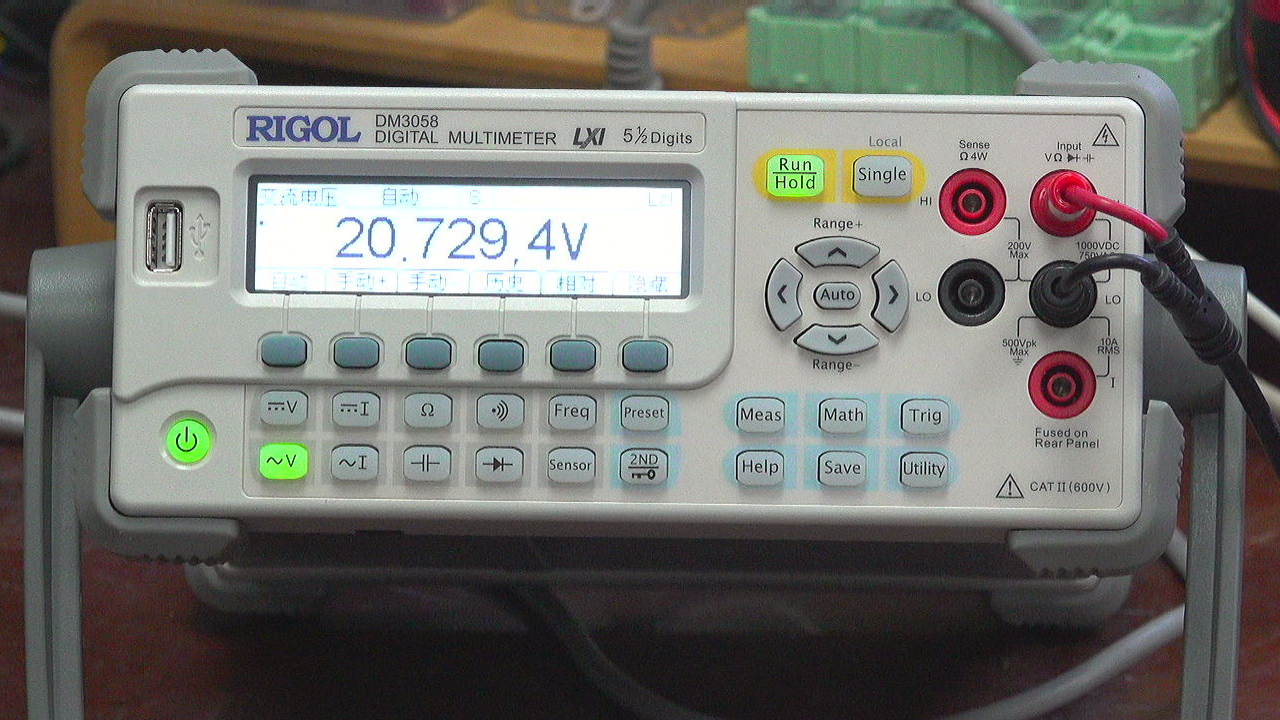

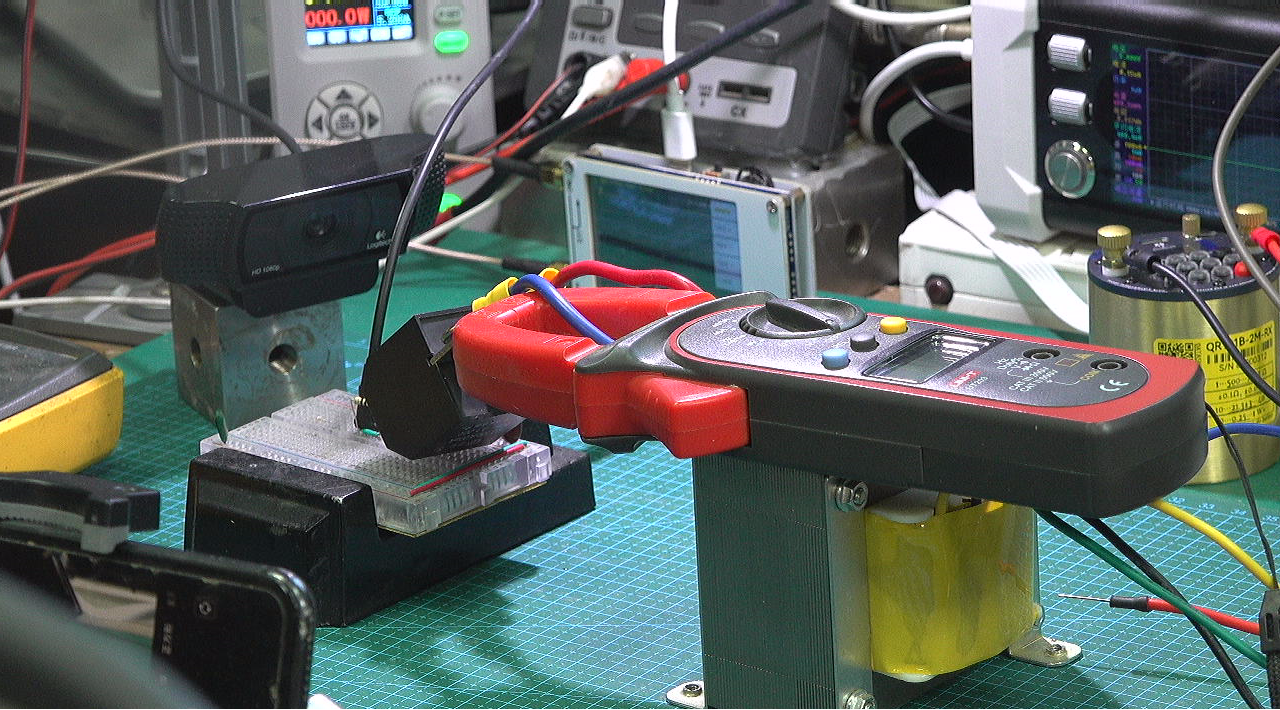

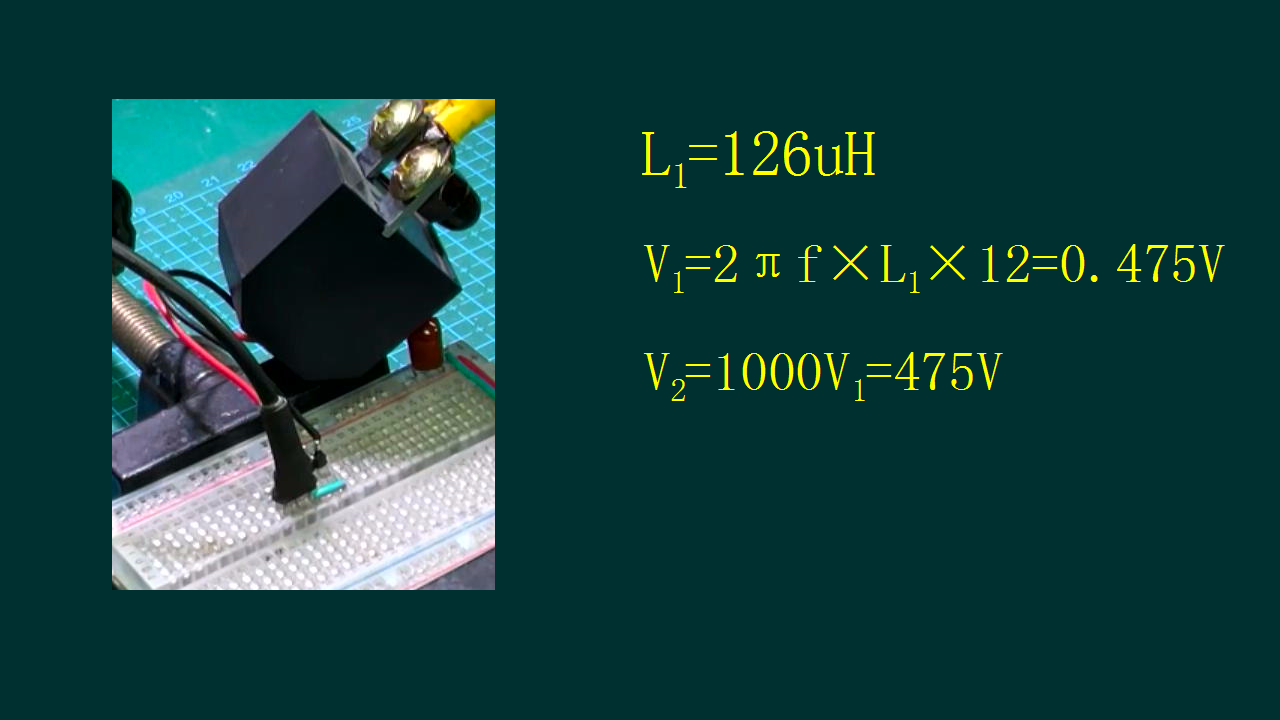

  使用电流钳测量电流互感器原边电流。  互感器输出连接数字万用表交流档。 在原边施加12安培的交流电。  查看一下电流互感器输出电压。 输出电压只有 20.7V。 这的确令人感到奇怪。 前面测量过电流互感器原边电感,    为 126微亨。  那么在12安培, 50Hz的交流电作用下, 对应的电压为 0.475V。   那么根据互感器变压比, 输出线圈电压应该是 475V。  可是实际上只有 20V左右。  如果使用万用表测量互感器原边电压, 大约为 3.7V。 这应该是原边连接电阻造成的。  将原边电流增加一倍, 达到 24安培。  电流互感器副边电压仅仅上升到23.7V。 这的确与普通的变压器模型有很大的差异。

GM1700806197_1280_720.MPG|_-15

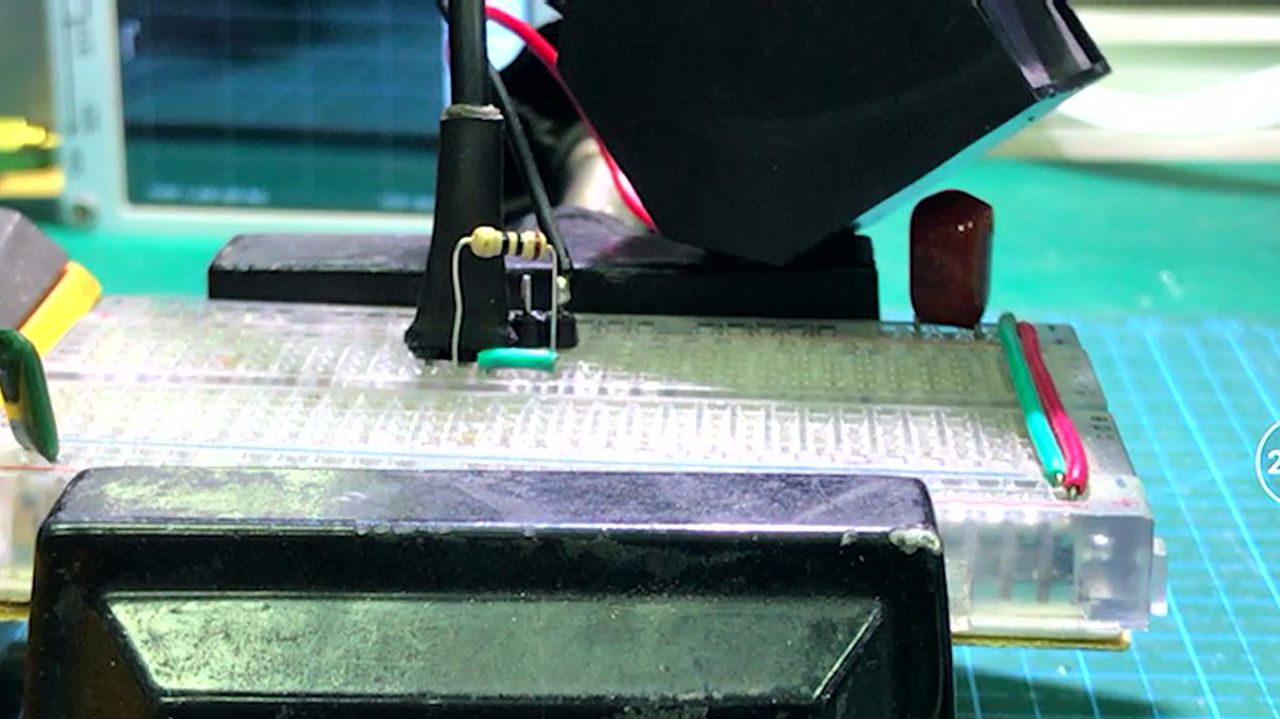

  在电流互感器输出端口增加一个 10欧姆电阻作为负载,  原边通过30.3安培的电流。  在 10欧姆电阻上测量到 0.284V的交流电压。  这对应 28.4mA 的电流。  与原边 30安培的电流相差 1000倍左右。  符合这个电流互感器的参数。

GM1700806526_1280_720.MPG|_-6



  结 ※


  这里测量了一个小型电流互感器的副边开关电压。 它的电流变比为 1000:1。  开口电压与电流之间似乎并不呈现线性关系。  另外, 输出电压似乎有一个饱和值, 超过 20V之后便开始增加缓慢。  猜测, 这是因为这个电流互感器副边线圈之间的分布电容, 降低了输出电压数值。 你们说呢?

GM1700806937_1280_720.MPG|_-4
