雕途激光标签机的初步使用

???????



01 雕途激光标签机

---

一、前言

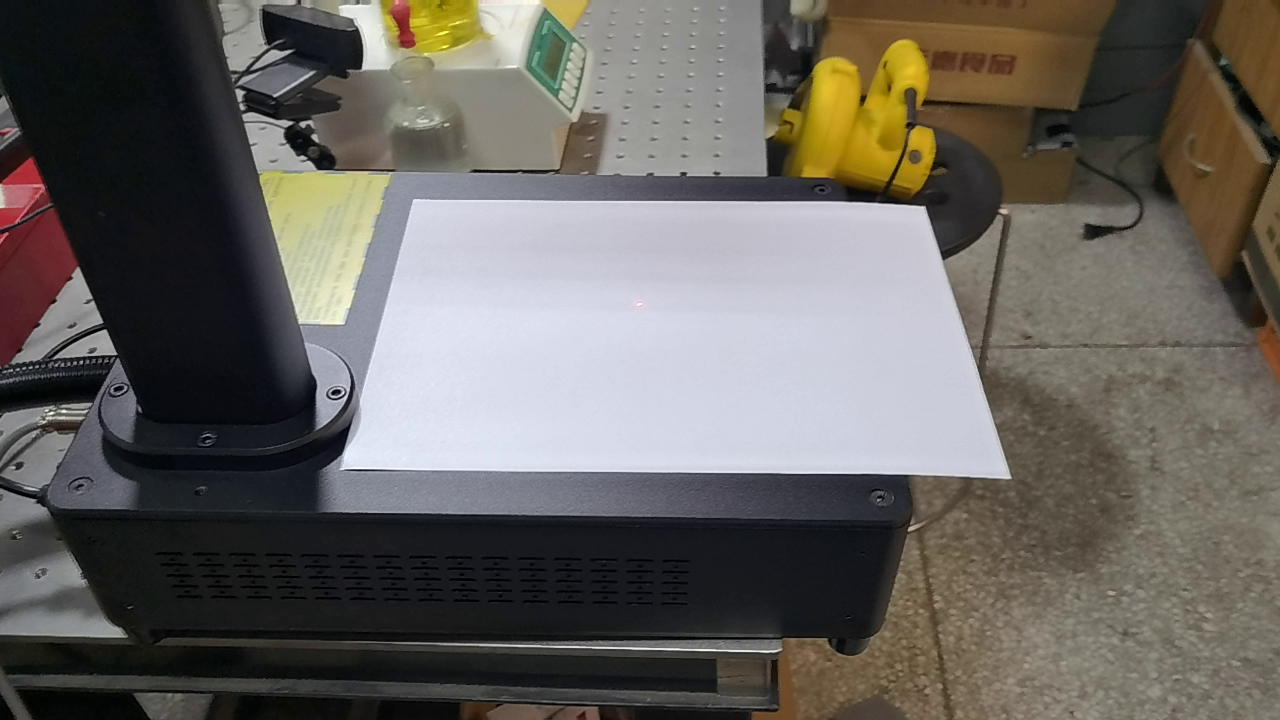

  这是昨天到货的激光雕刻机。 是雕途出品的， 功率20W。  下面准备使用它完成单面PCB的制作。 现在进行初步测试一下。  它配备的脚踏板， 可以多次进行重复雕刻。 方便现场操作。 雕刻依次的时间非常迅速， 感觉20W功率输出比较小， 似乎可以直接在皮肤上进行纹身。  下面设计一个字符， 使用这个雕刻机在PCB板上进行雕刻。

二、雕刻结果

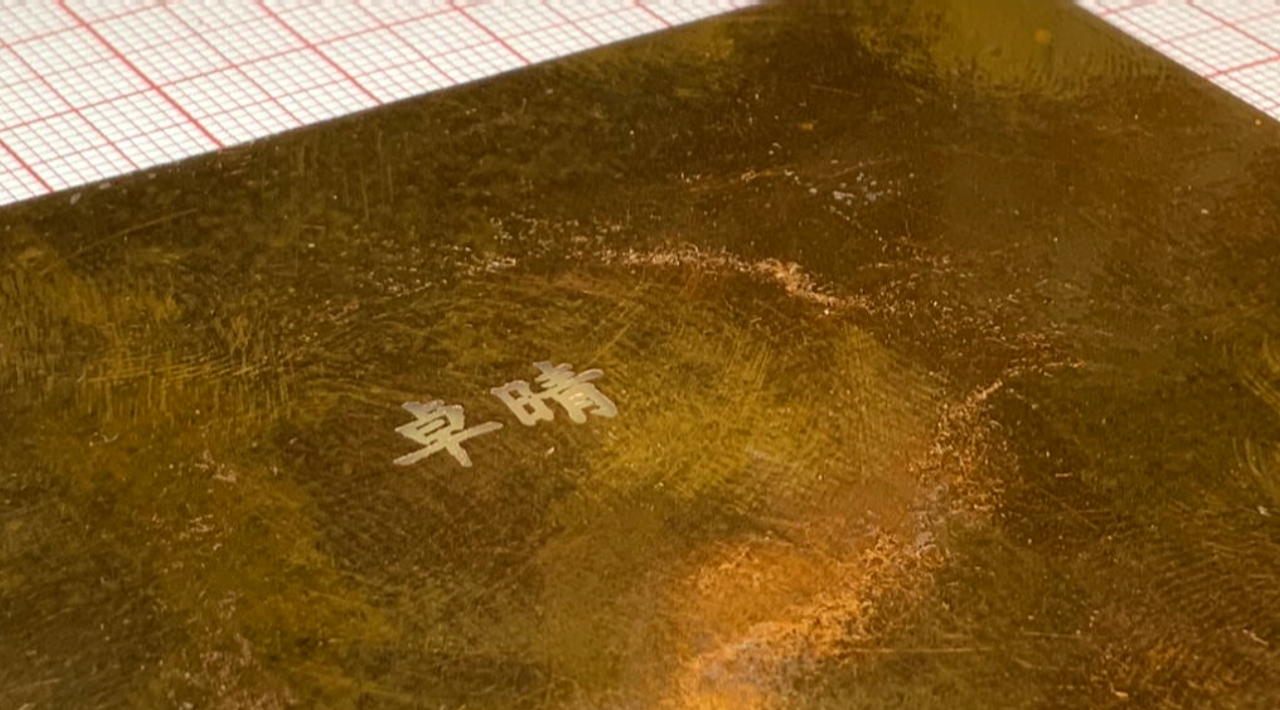

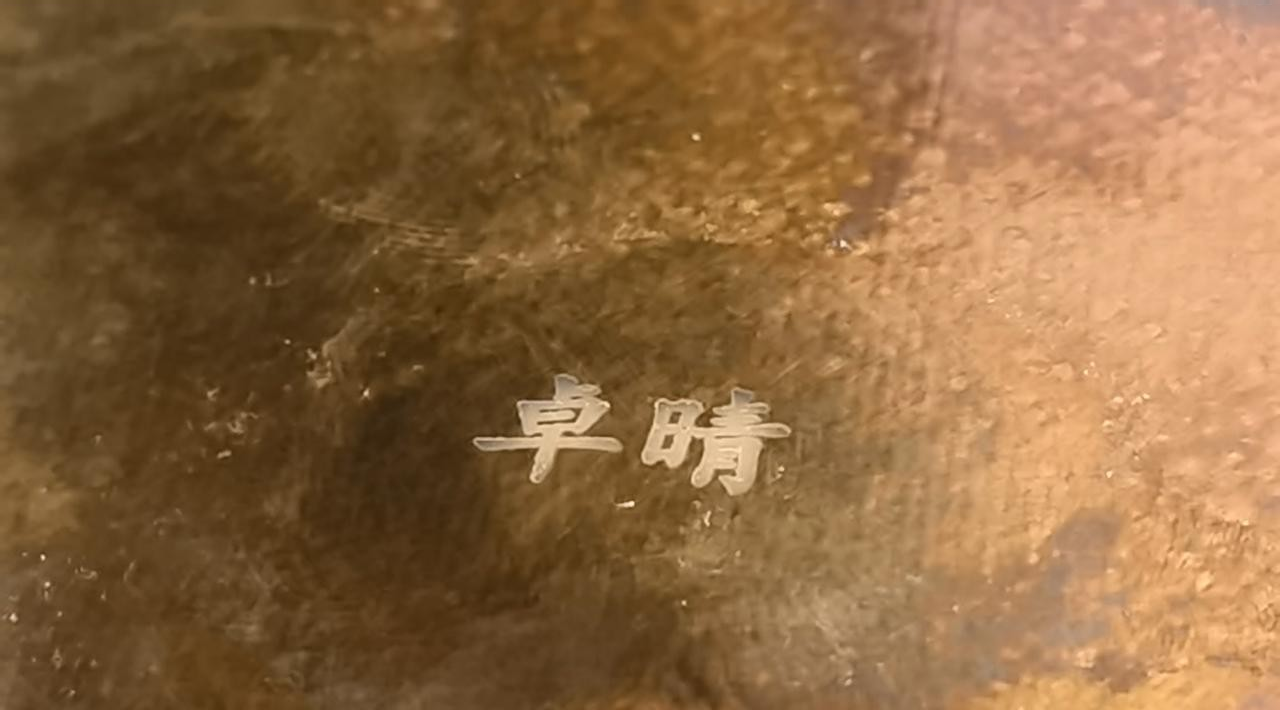

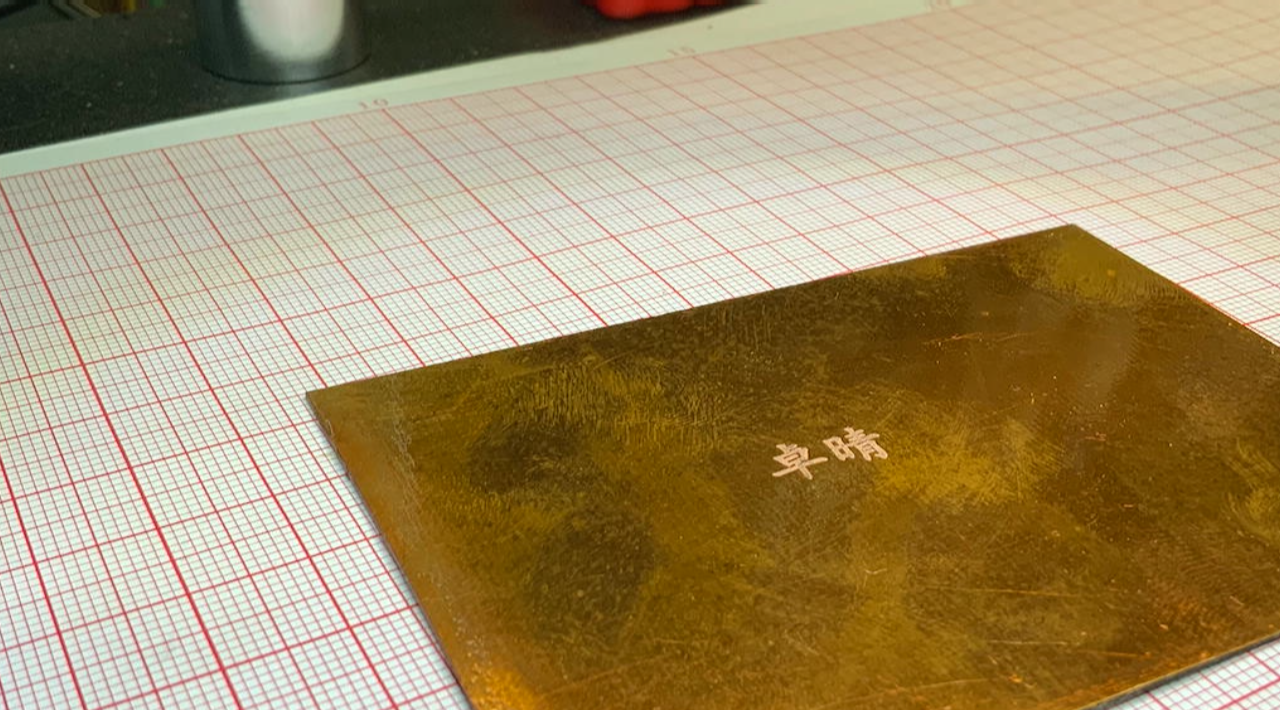

  这是一个表面有铜锈的覆铜板， 前面已经测试过雕刻文字了。 下面在演示一下。  将它放置在雕刻机下， 踩动脚踏板， 可以看到只需要两秒钟便完成雕刻。  雕刻的字体非常清楚。  这是在放大镜下看到的情况， 边缘非常清晰。  再进行放大， 能够显示字体边缘的痕迹。

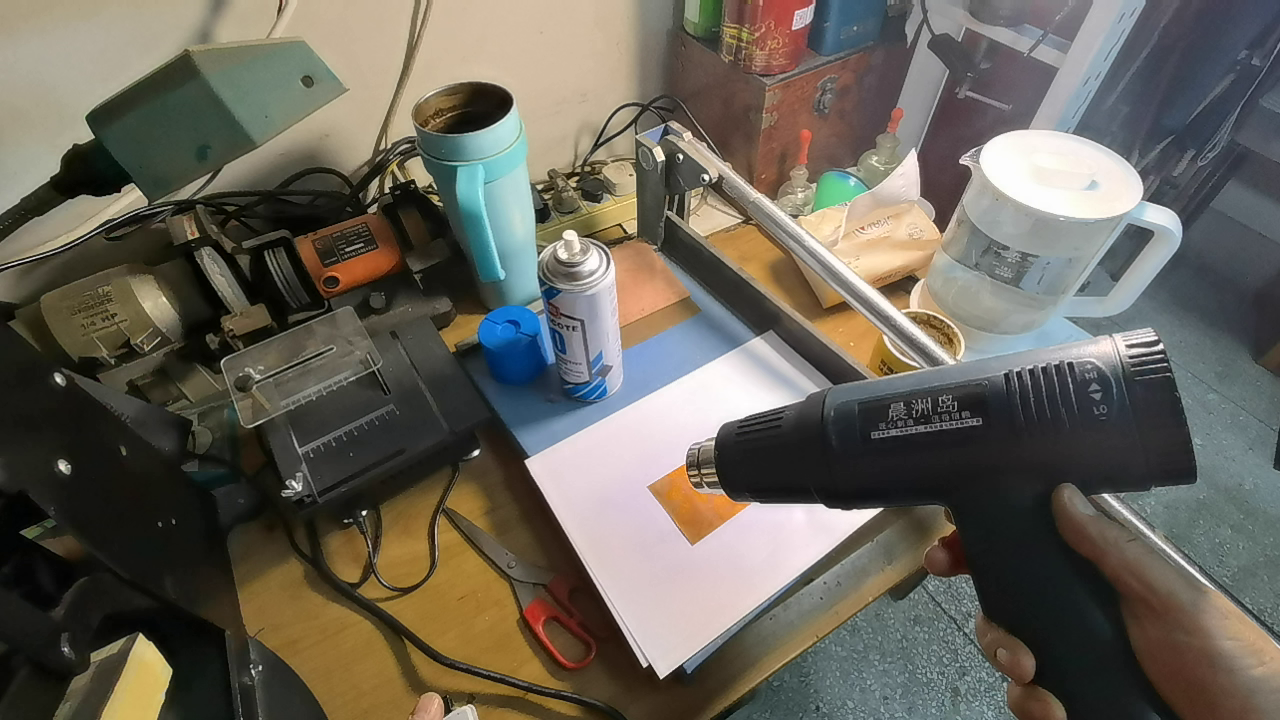

  选择 一个单面覆铜板， 使用电路板三防漆在上面进行喷涂。  上下喷涂一遍。  之后再使用热风枪进行加热固化。 这是制作电路板最为关键一步。  一分钟之后， 表面的三防漆已经初步固化。 然后在防止在激光标签机下进行雕刻。  只进行一遍的雕刻， 自己非常清楚。  进行放大检查。 似乎表面的三防漆已经完全气化了。 下面通过化学腐蚀来证明是否依次雕刻就可以完成。

  经过腐蚀之后， 检查铜箔的边缘。 可以看到边缘显得过腐蚀了一些。  但这是证明了， 只进行一遍的激光雕刻， 便可以将三防漆去除， 完成后面的电路腐蚀。



※ 总  结 ※

---

  本文对雕途激光打标机进行测初步使用。  证明了它可以只用一次便可以将三防漆进行去除。  这位下面制作单面电路板打下了基础。

---
