STLINK-V3SET上的UART标志

V3SET上的串口标志



01 STLINK-V3SET串口

---

一、前言

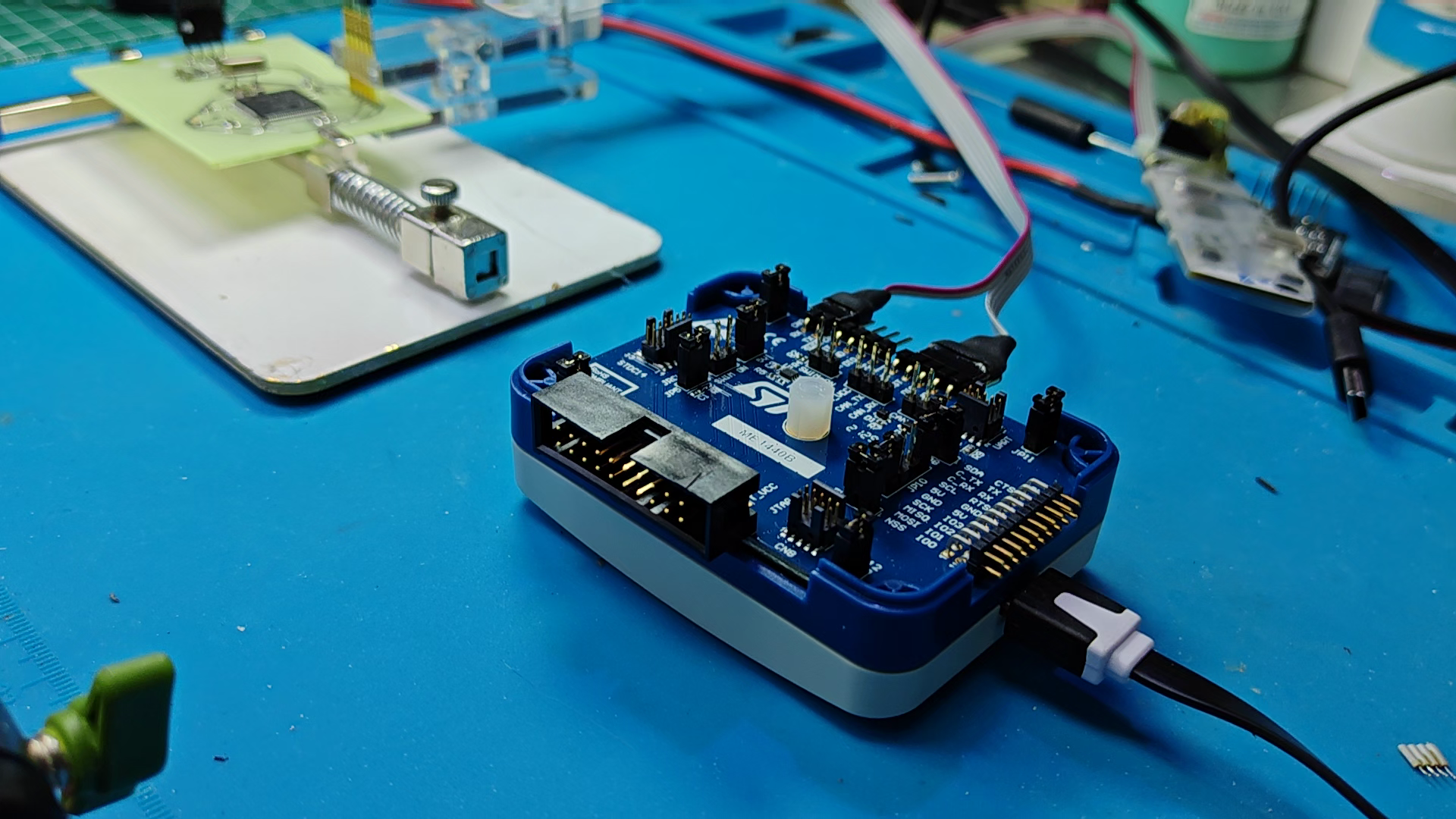

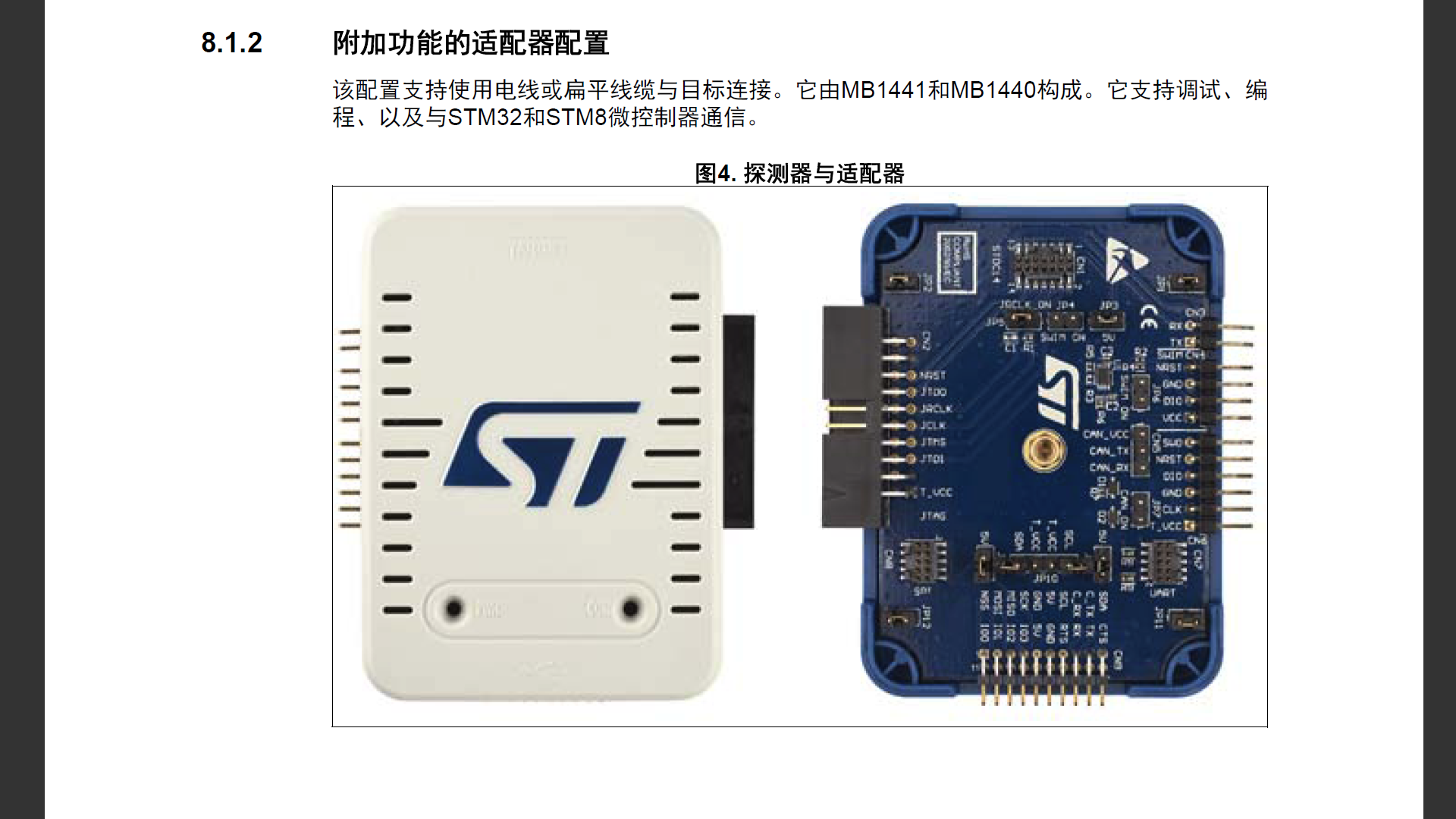

  这是昨天调试使用的 ST-LINK V3SET， 使用它的 SWD 接口对 7HB0单片机进行调试。  它上面具有一个虚拟串口。 在B站视频后面留言中，  网友提到这个模块上的串口标志在丝网层标志反了。 今天测试了一下， 确认的确如此。

二、串口位置

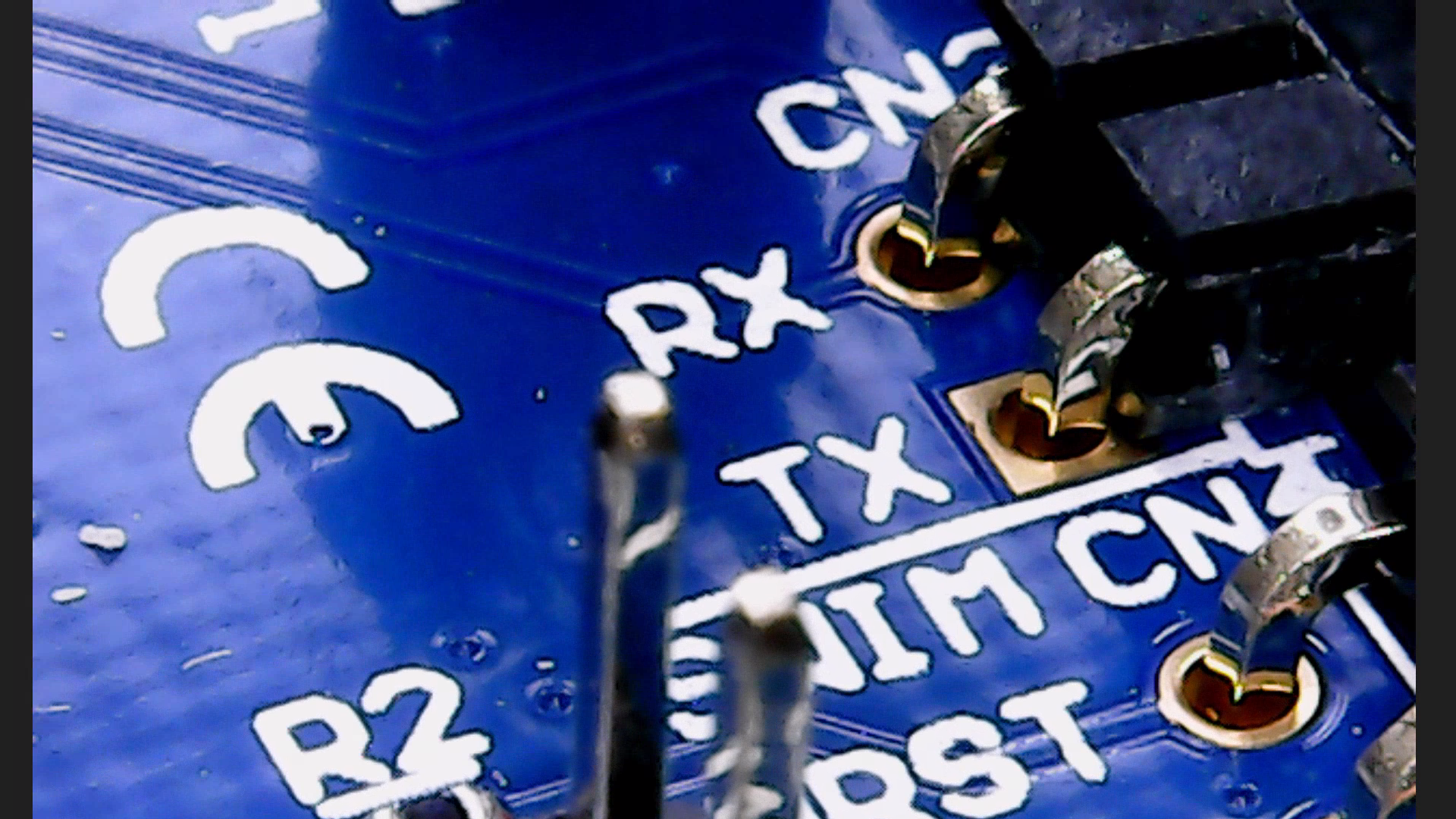

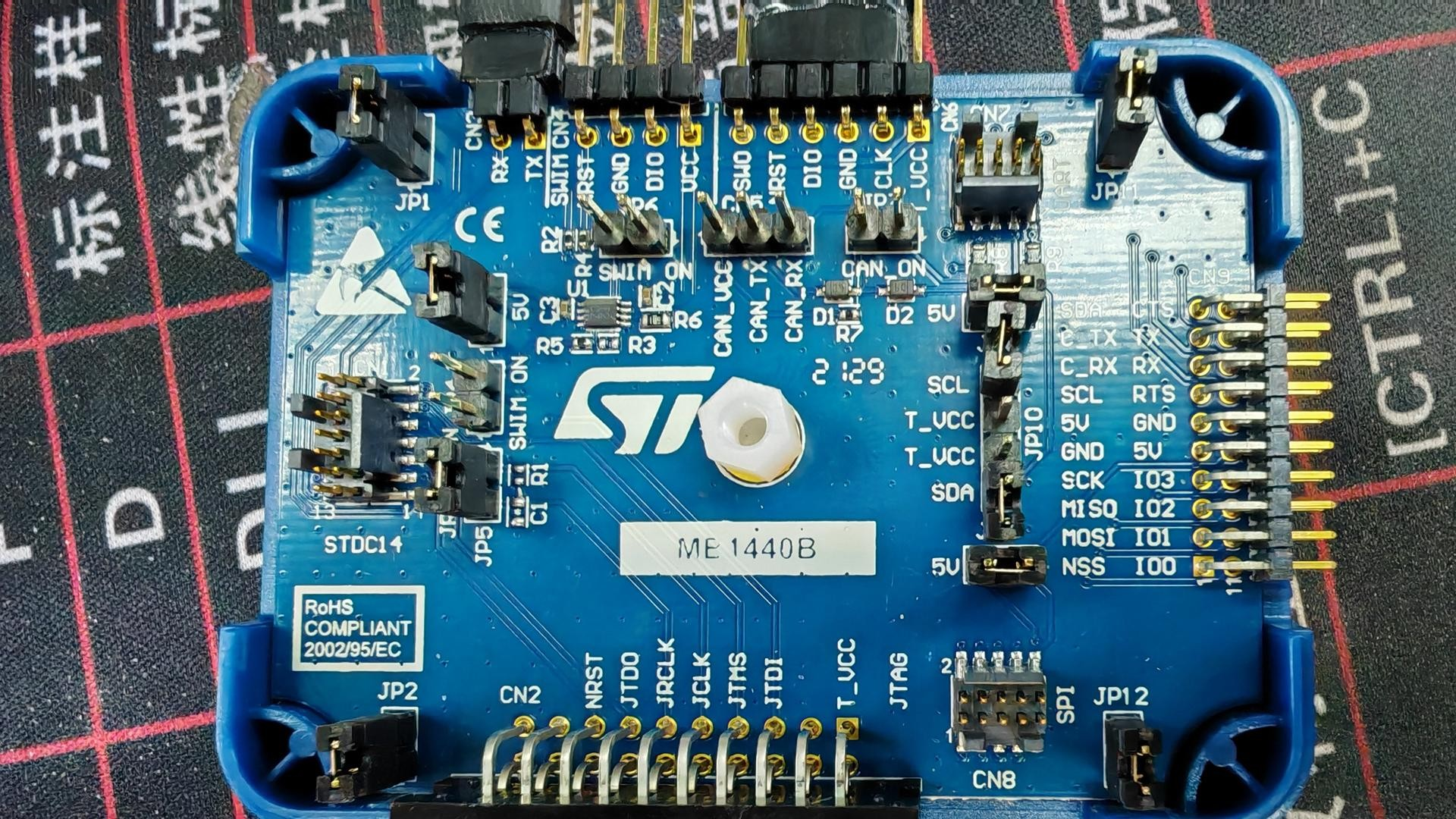

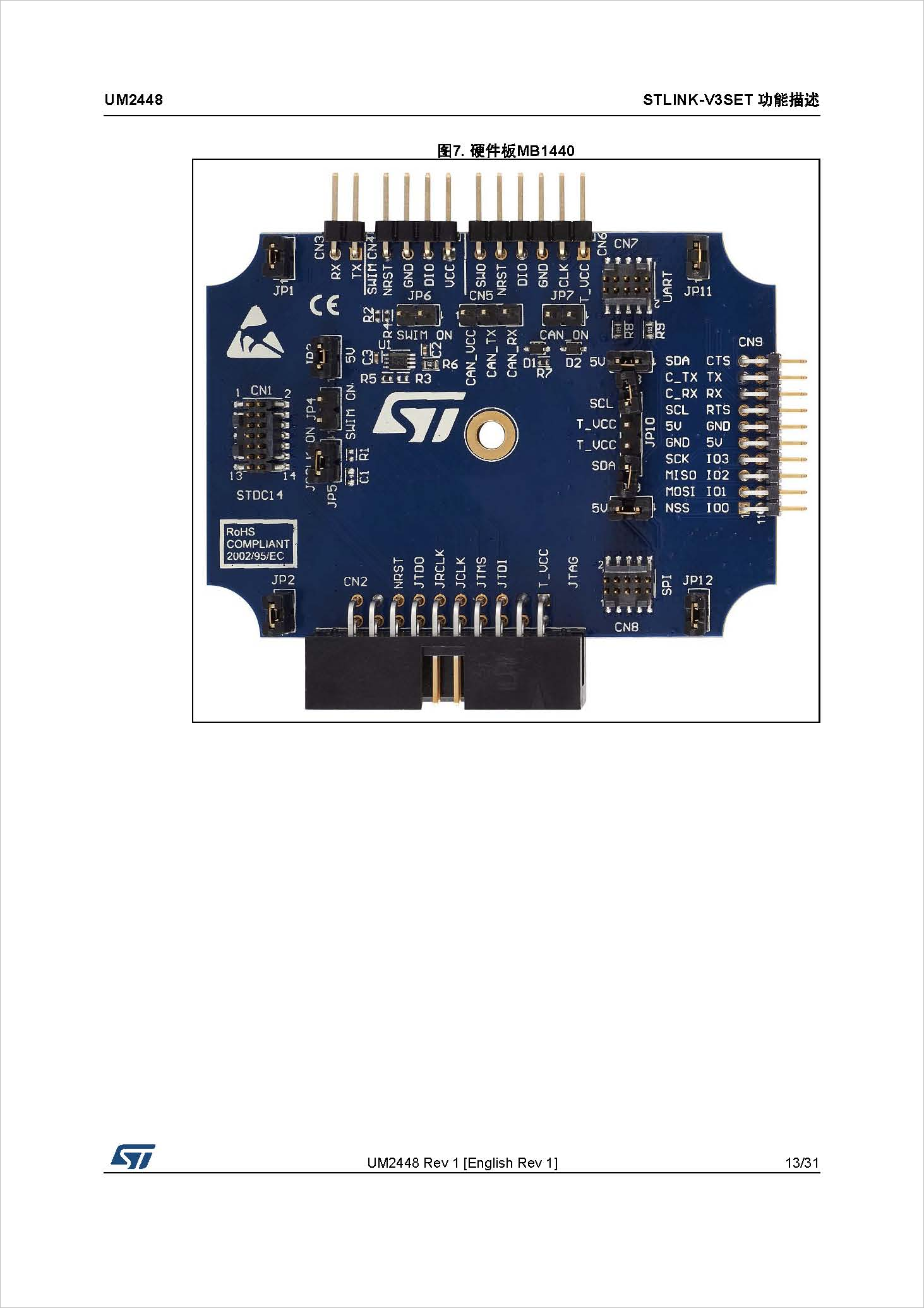

  在V3SET右边， 接口CN3， 有两个管脚，  分别标志着 RX， 以及 TX。 熟悉单片机通讯的人， 都知道它们对应着 串口接收和发送。

三、测量确认

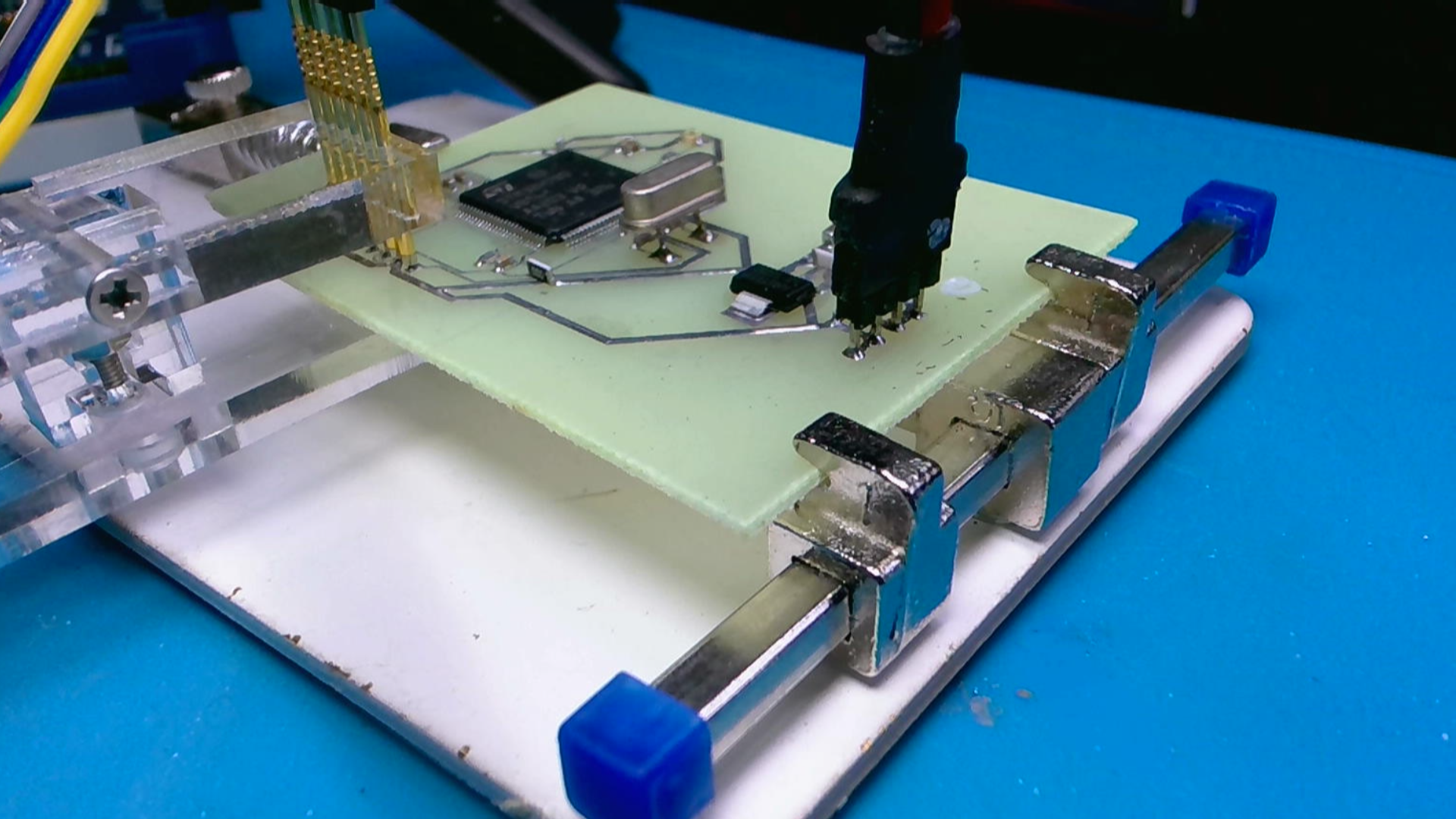

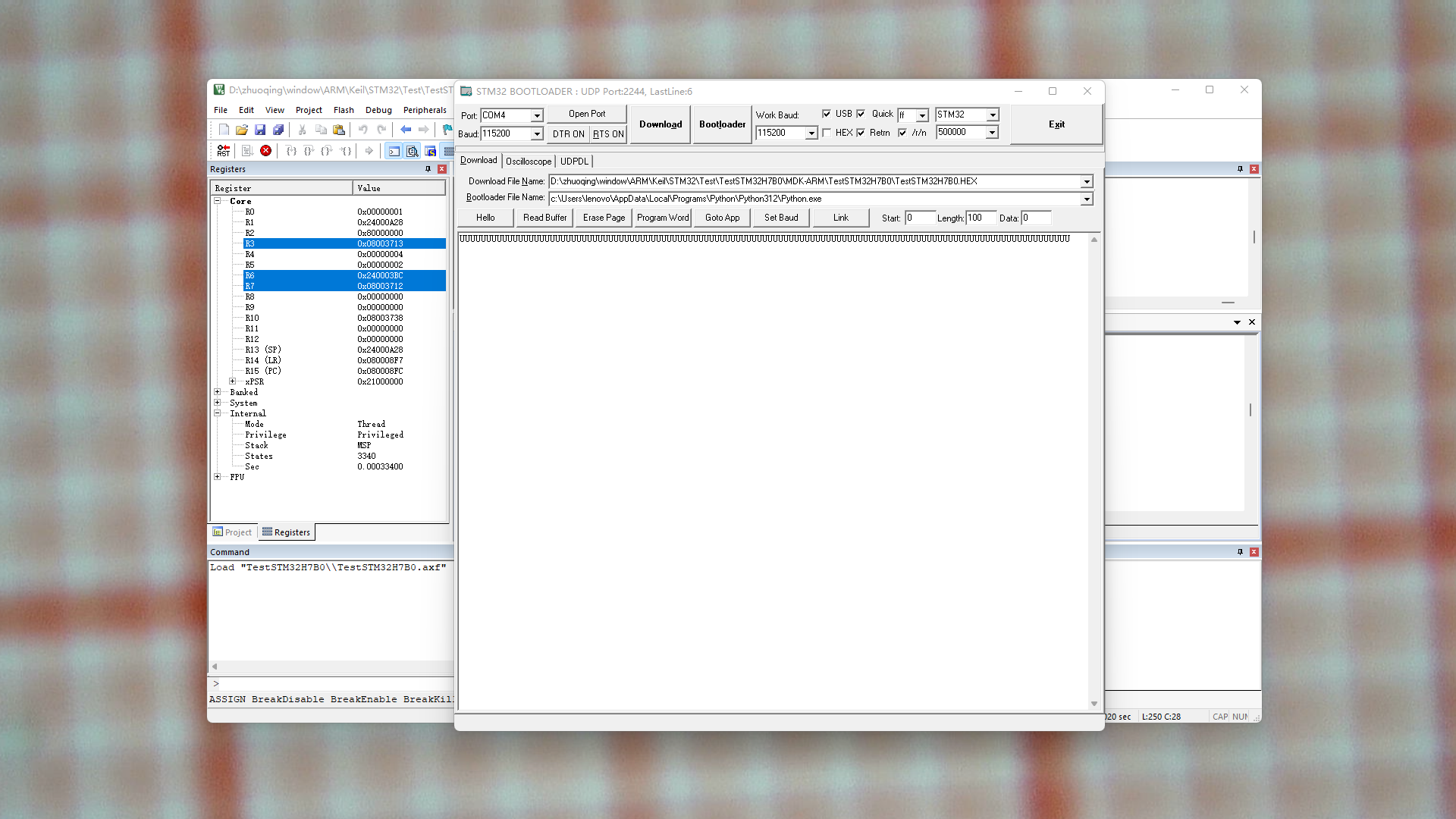

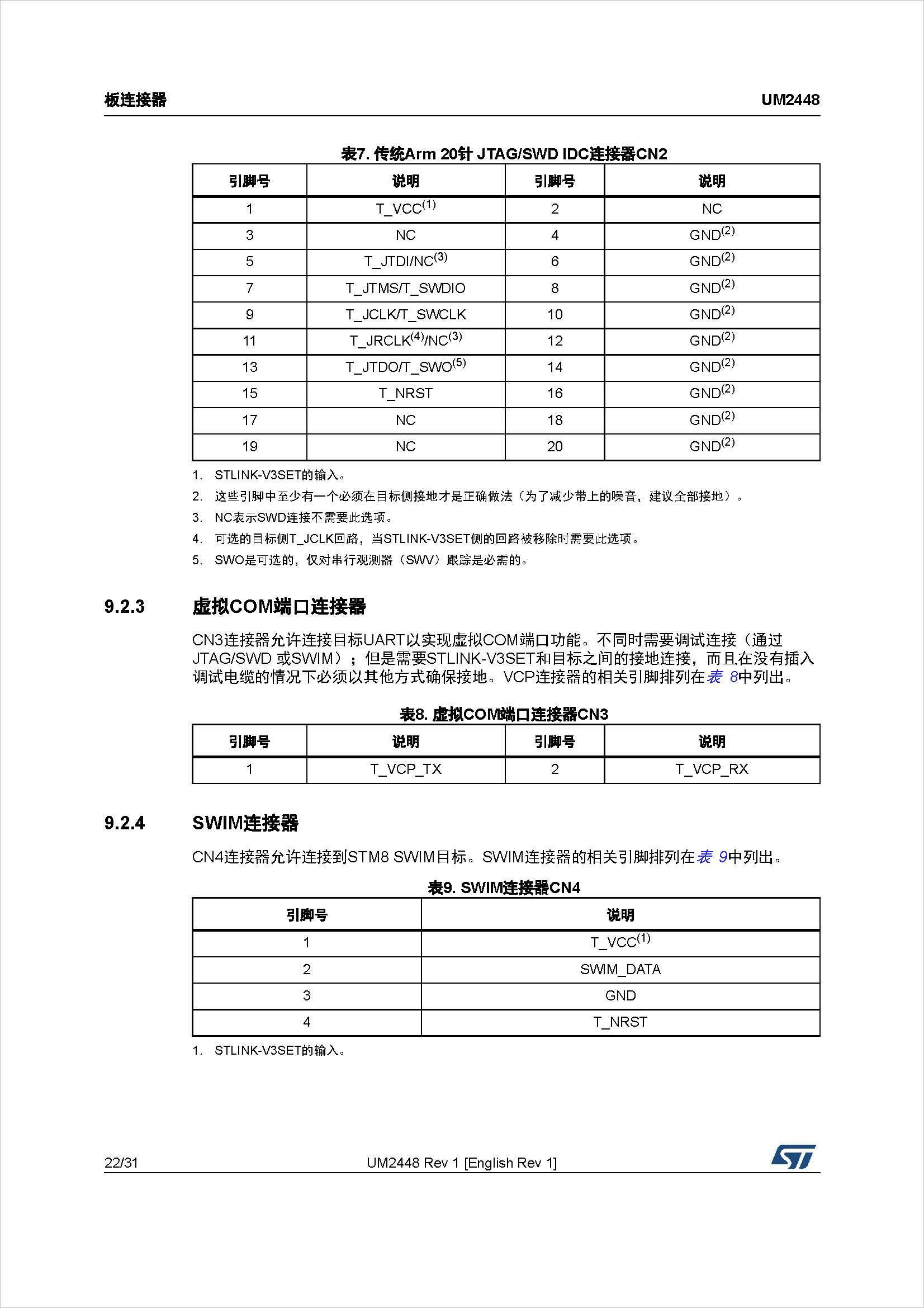

  同城情况， 我们会认为 TX代表该串口的发送端。 但是， 实际上， 这个TX表示该端口链接单片机的TX， 它实际上是接收端口。  这是 STM32H7B0单片机， 它镅0.5秒发送 一个0x55 字节。 对应ASCII编码 U。 使用示波器测量TX端口， 可以看到串口数据波形。  在上位机打开虚拟串口中， 可以接收到字符 U 。 这说明 TX端口对应 STLINK的接收端口。



※ 总  结 ※

---

  本文对 ST-LINK V3SET 上的虚拟串口进行了测量。  正如网友所说， V3SET上串口丝网文字容易造成误解。 通过实际测量验证了， TX和 RX分别应该是连接到待调试单片机的发送和接收端口。  怪不得昨天在调试的时候遇到无法接收到单片机发送信息的问题呢。

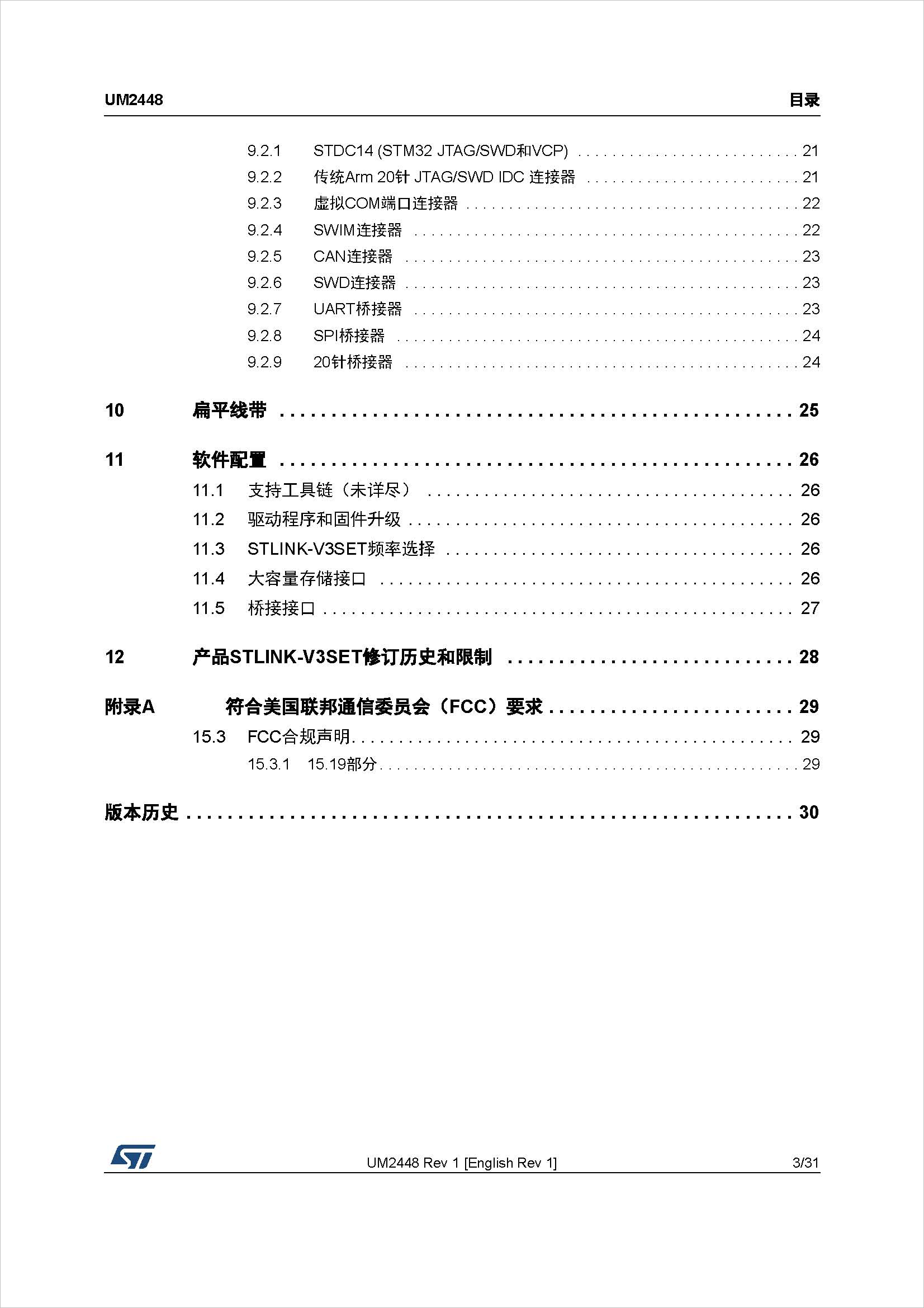

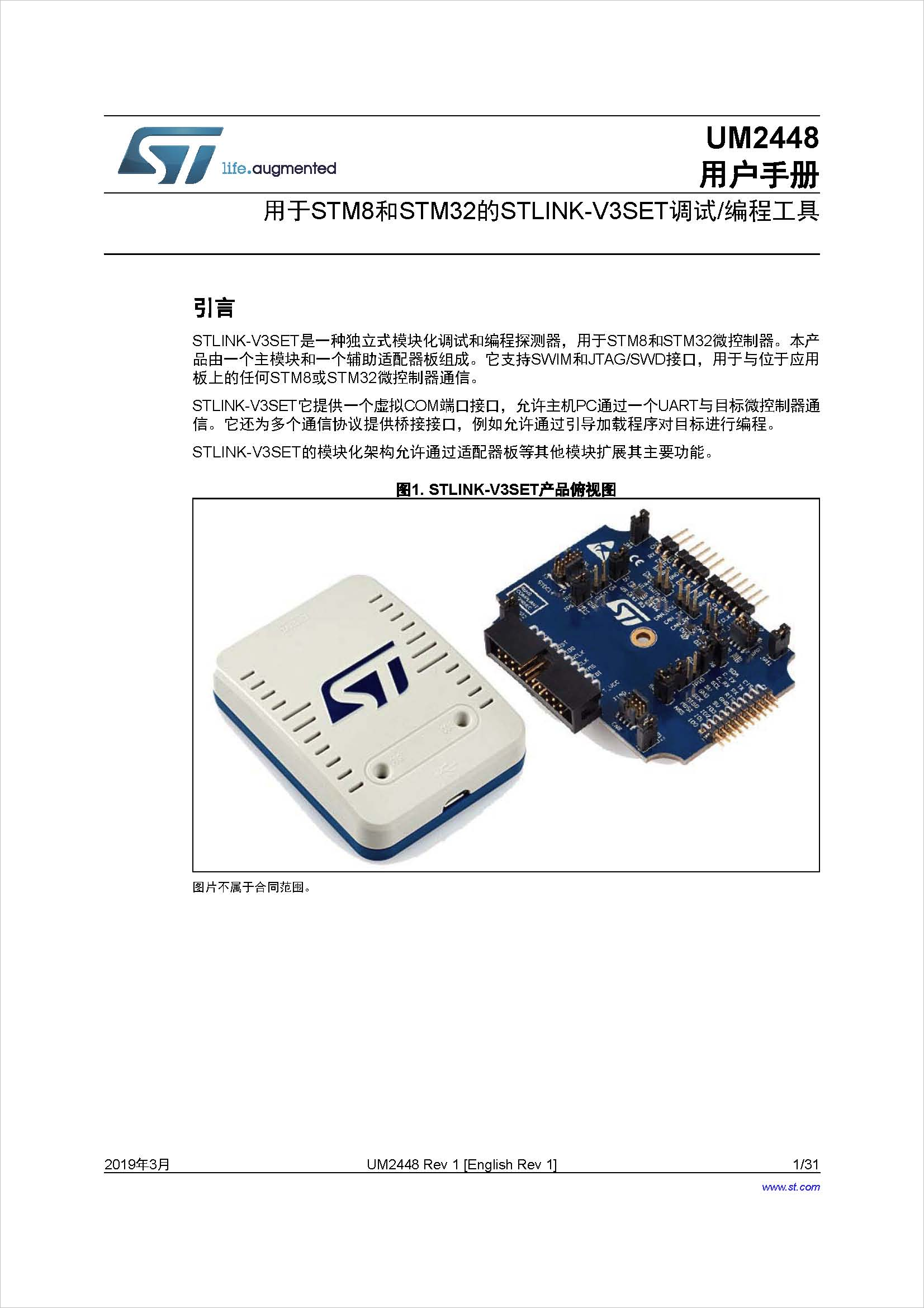

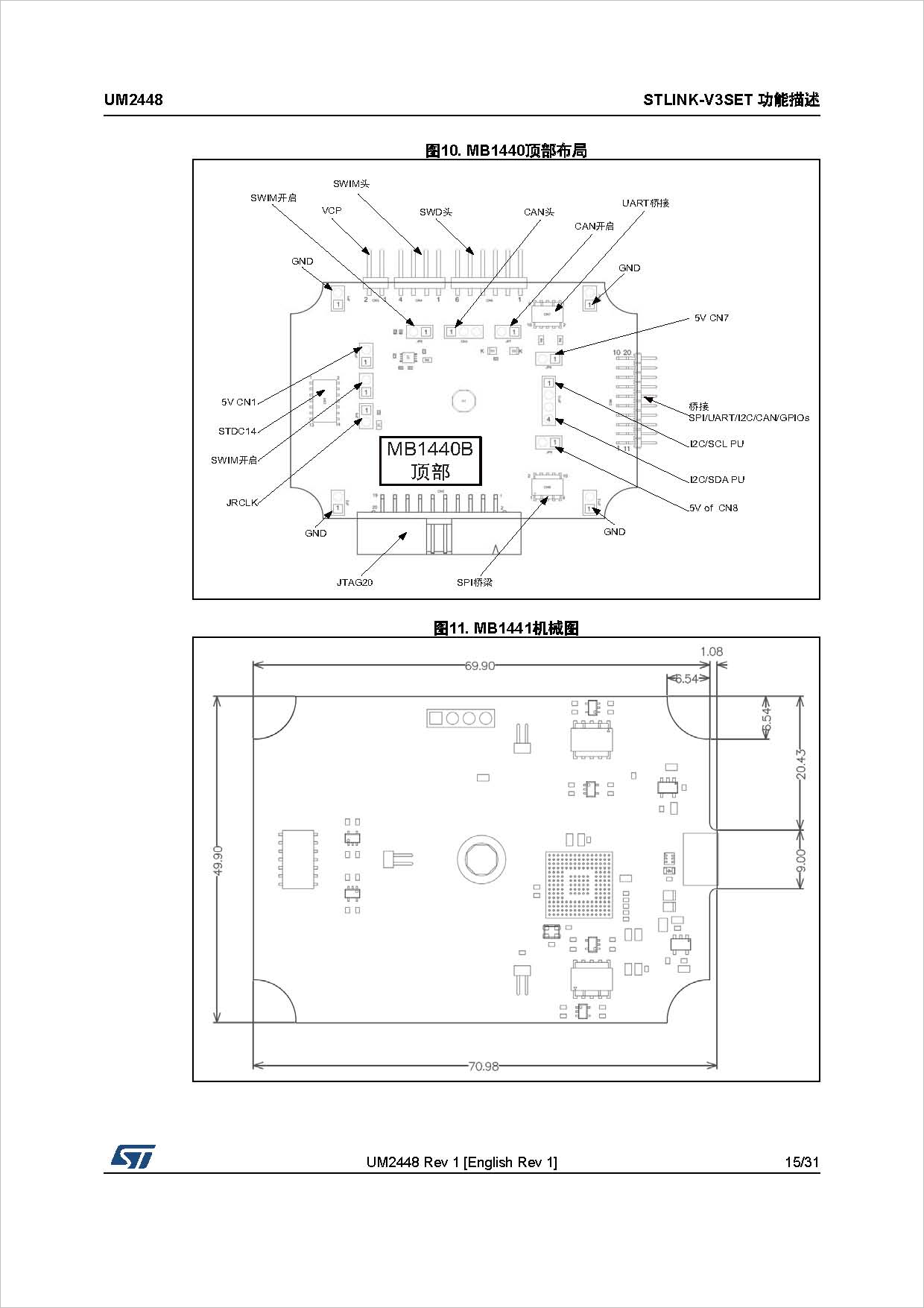

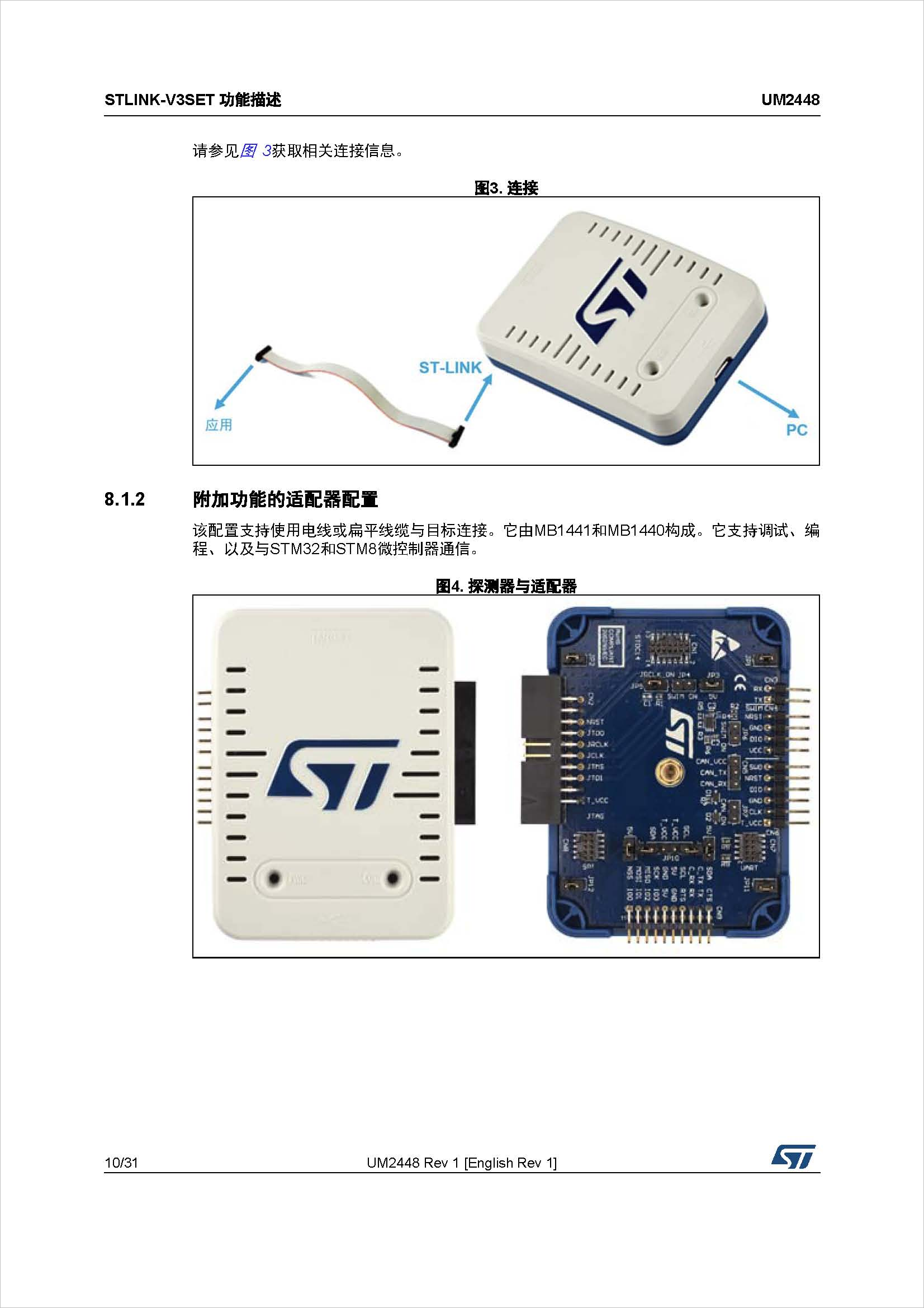

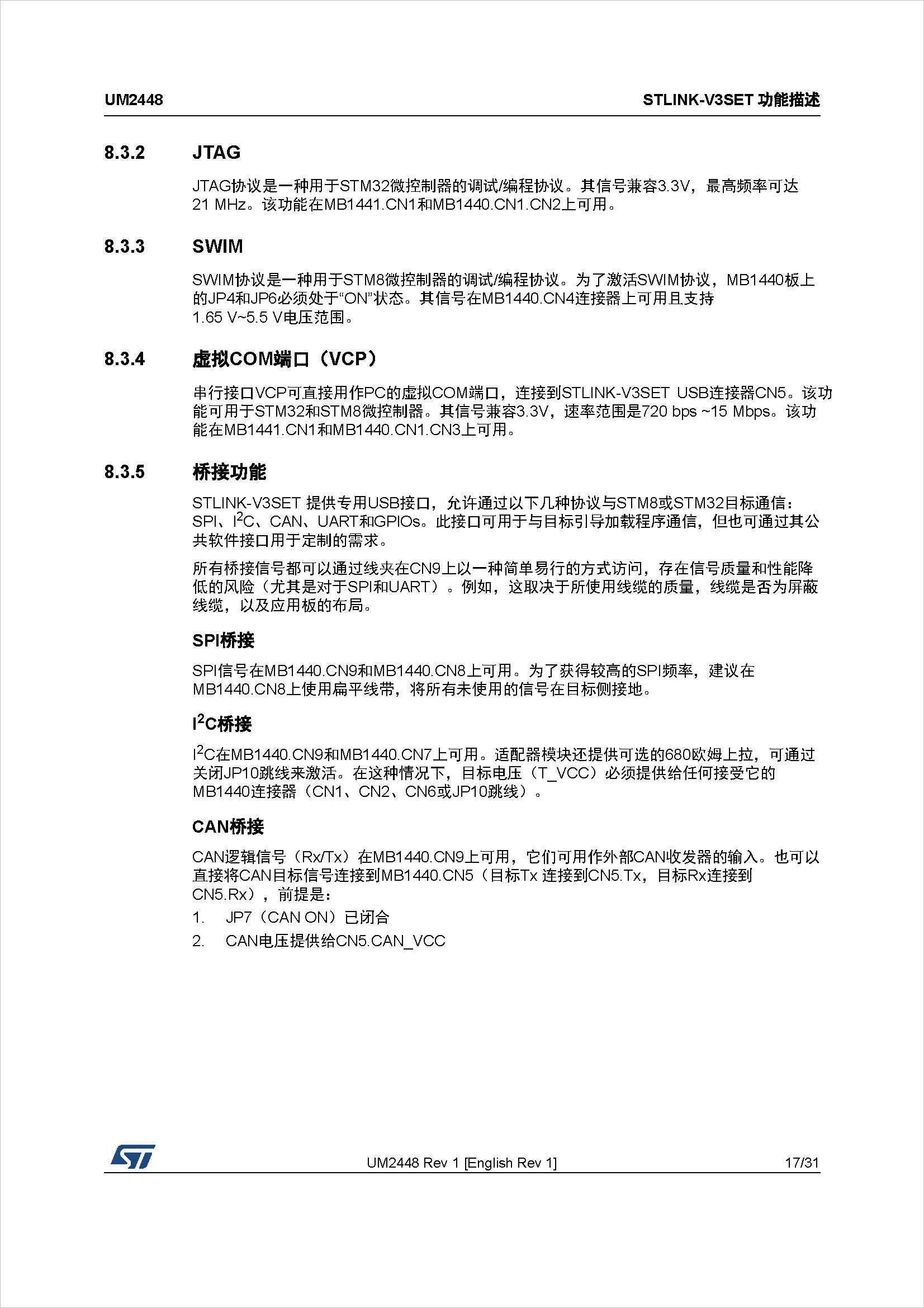

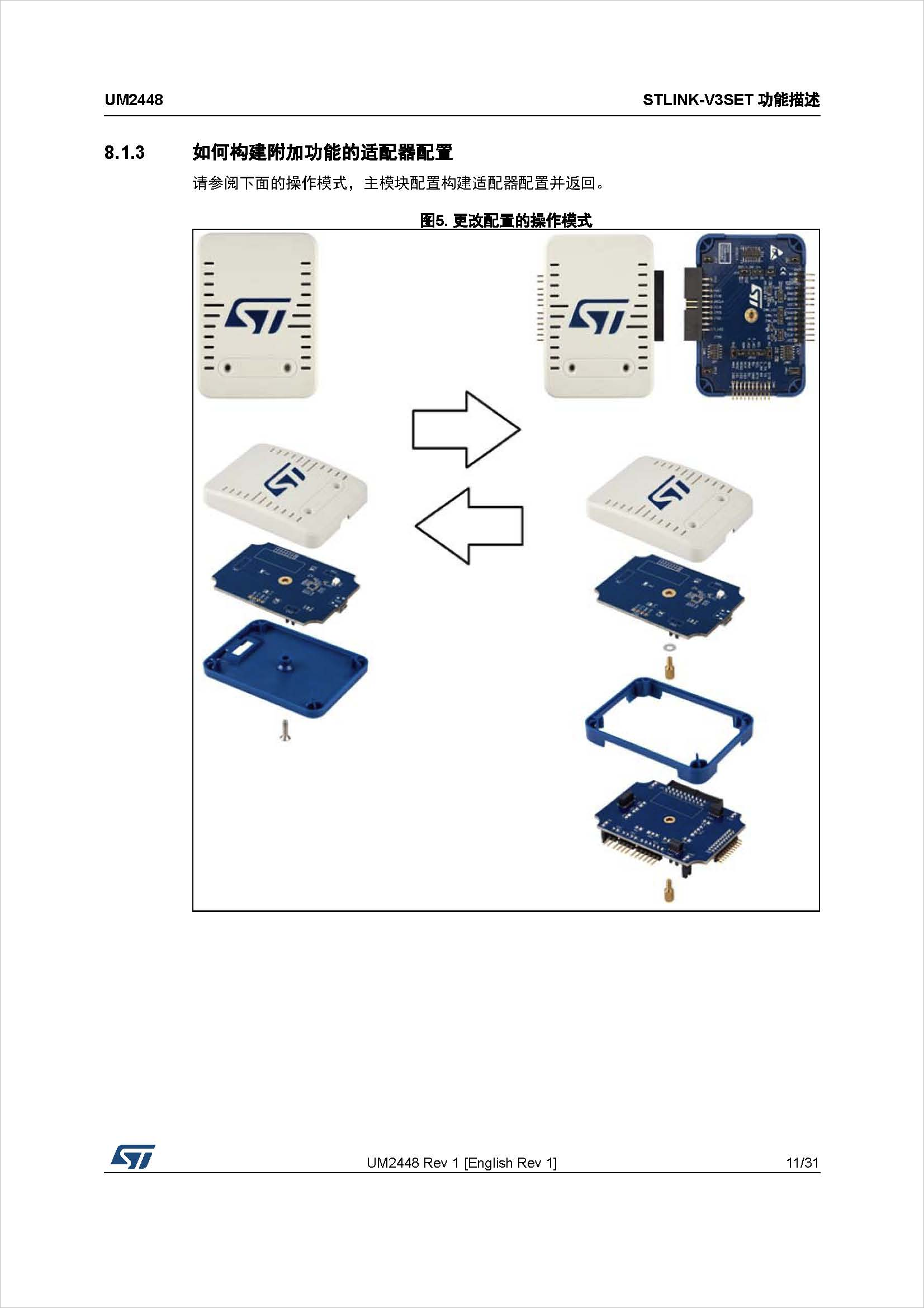

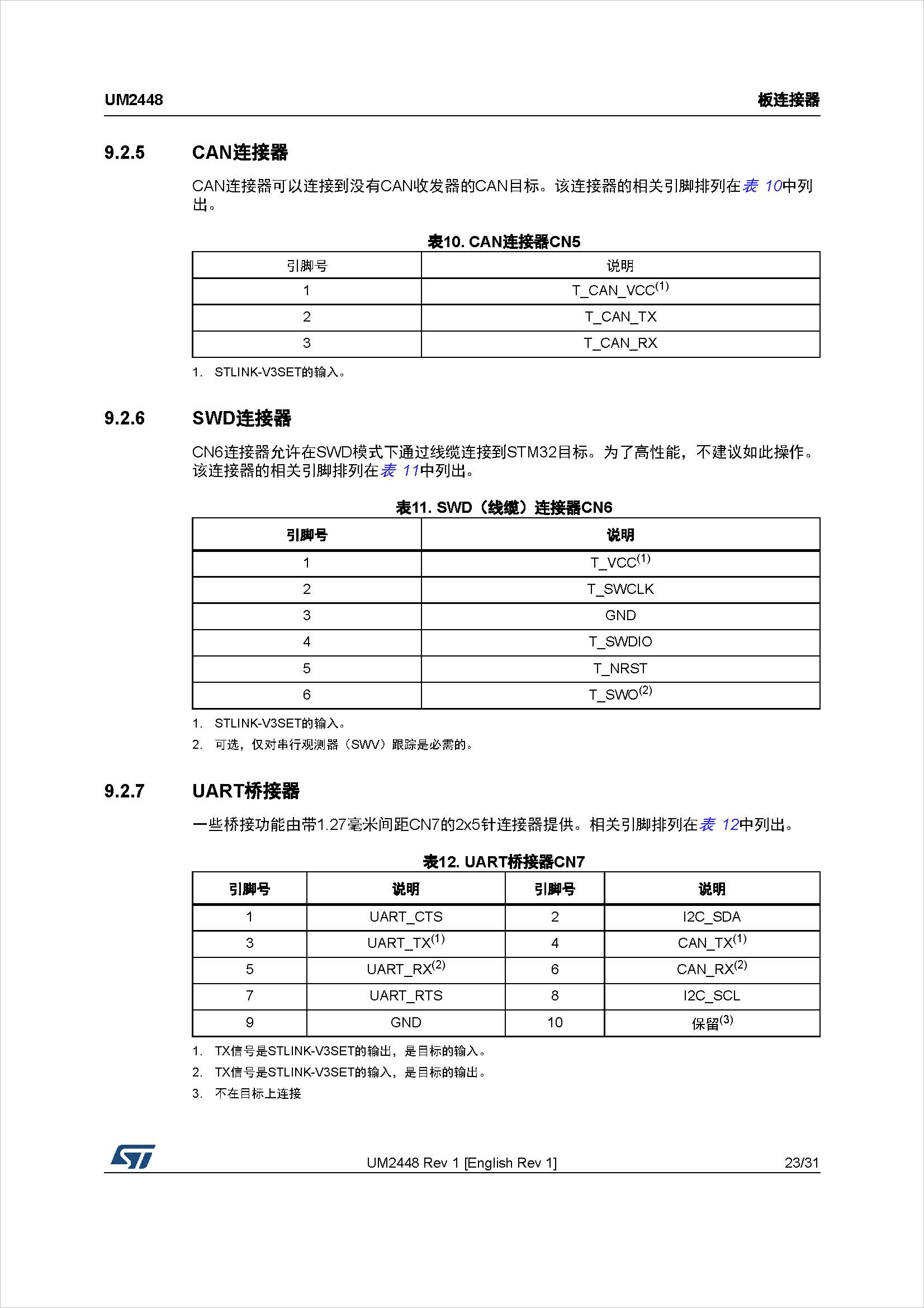

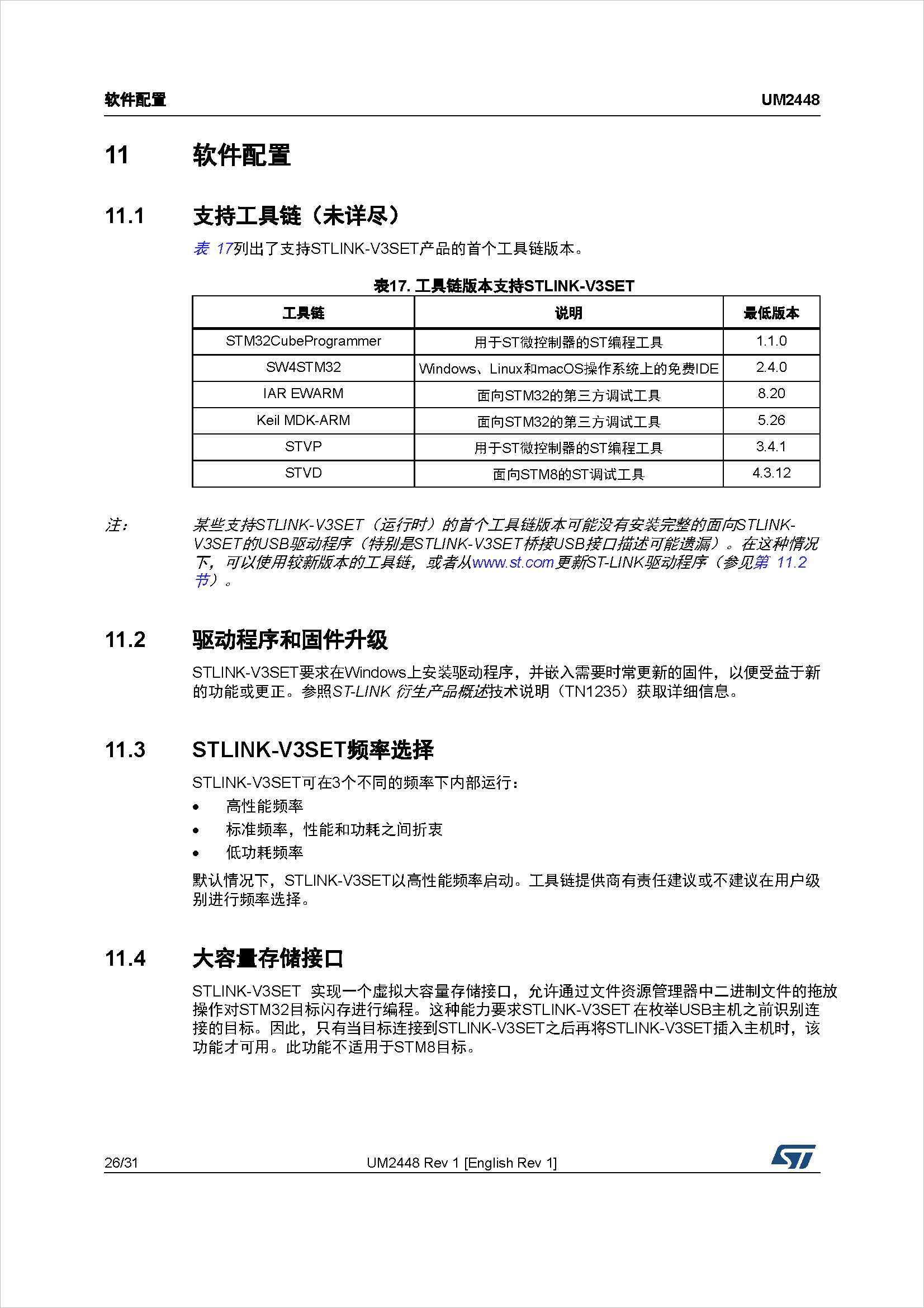

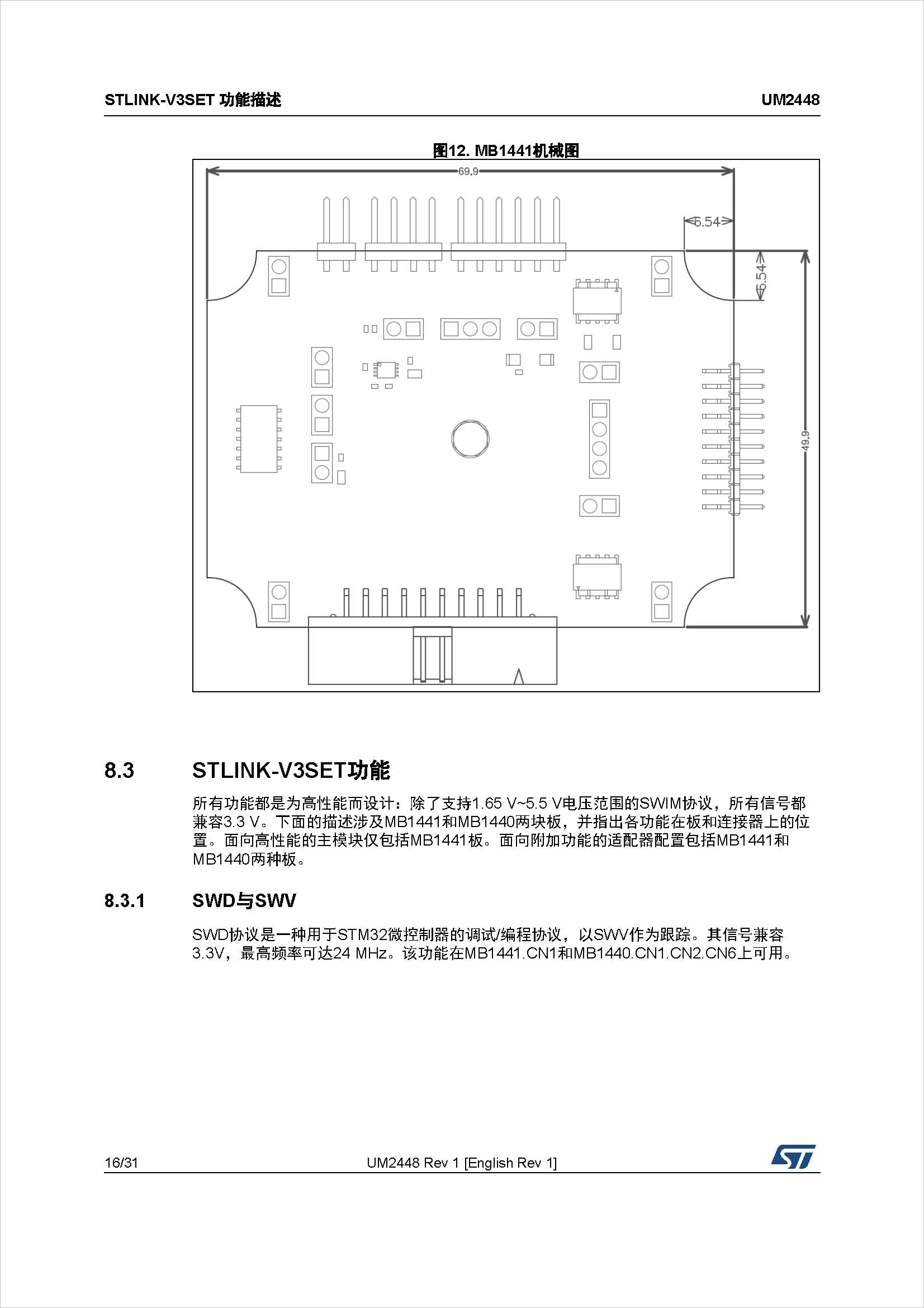

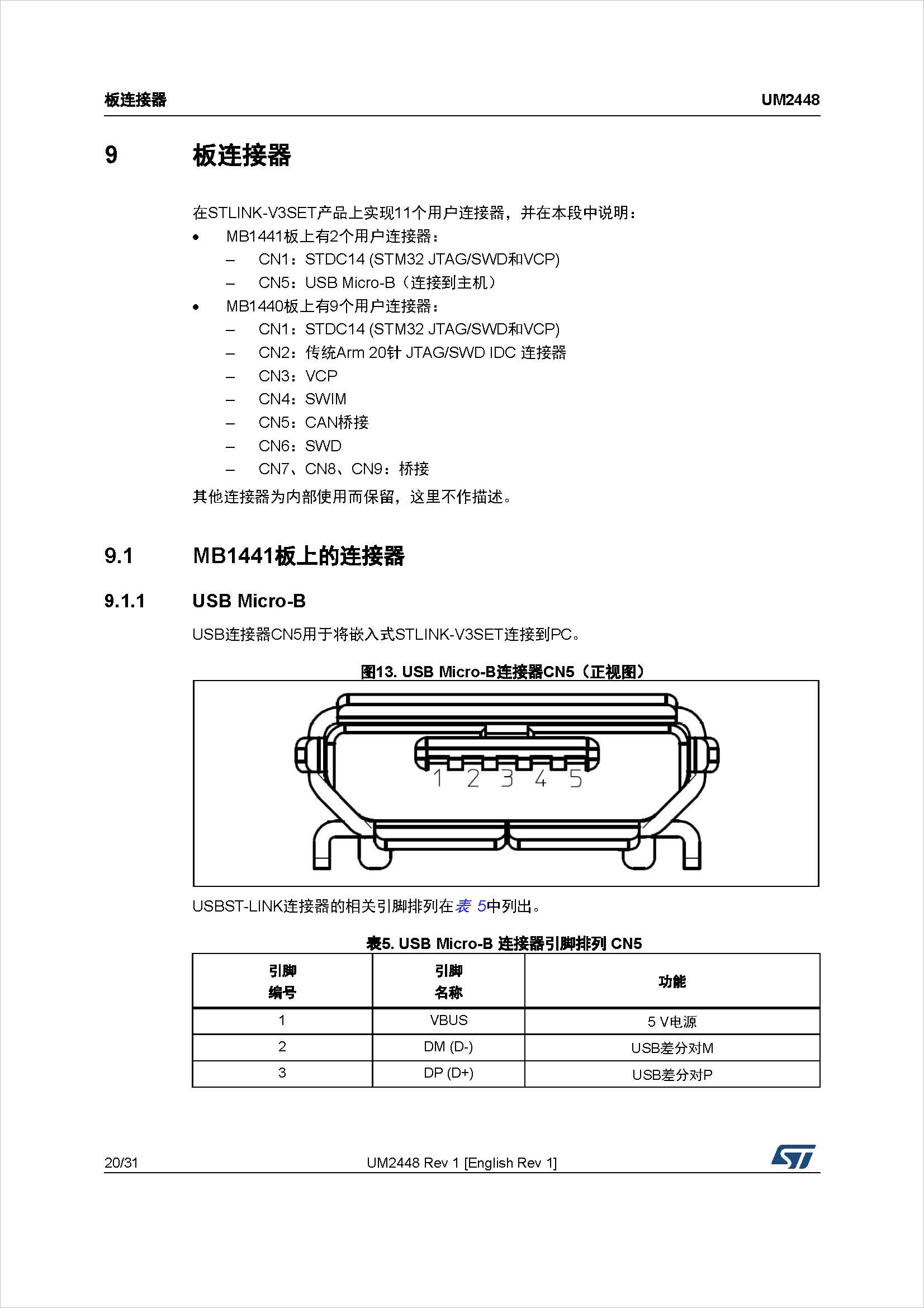

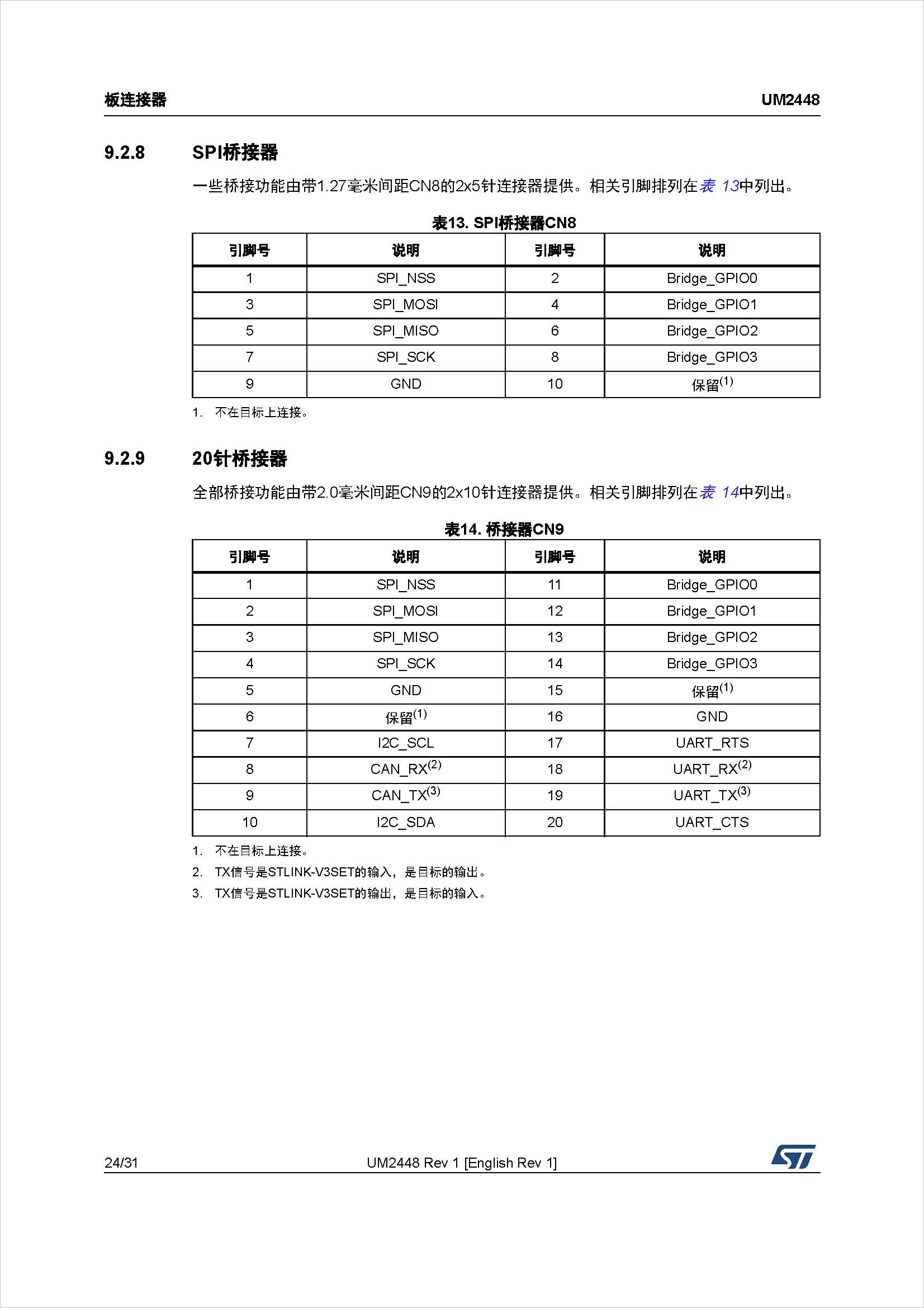

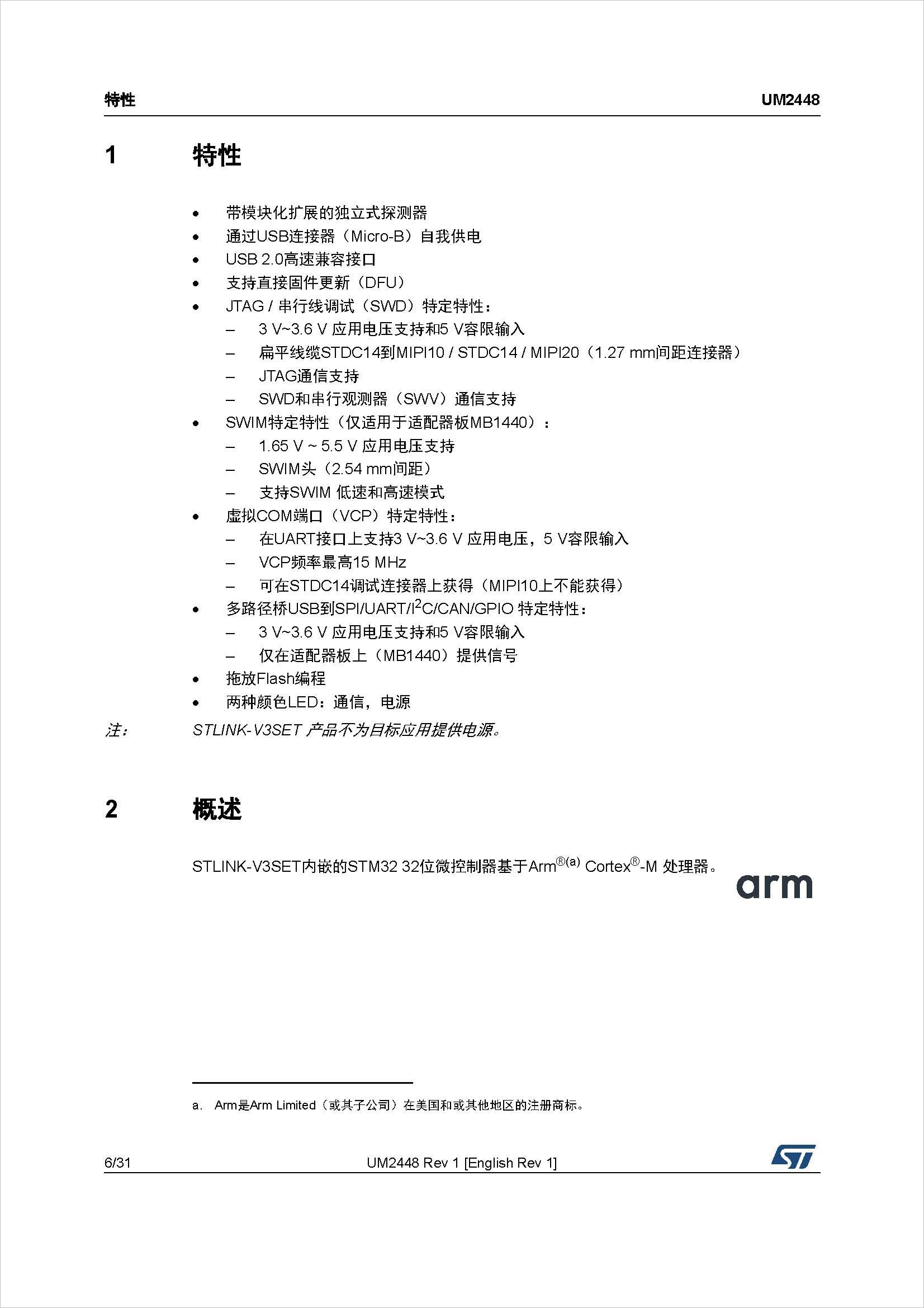

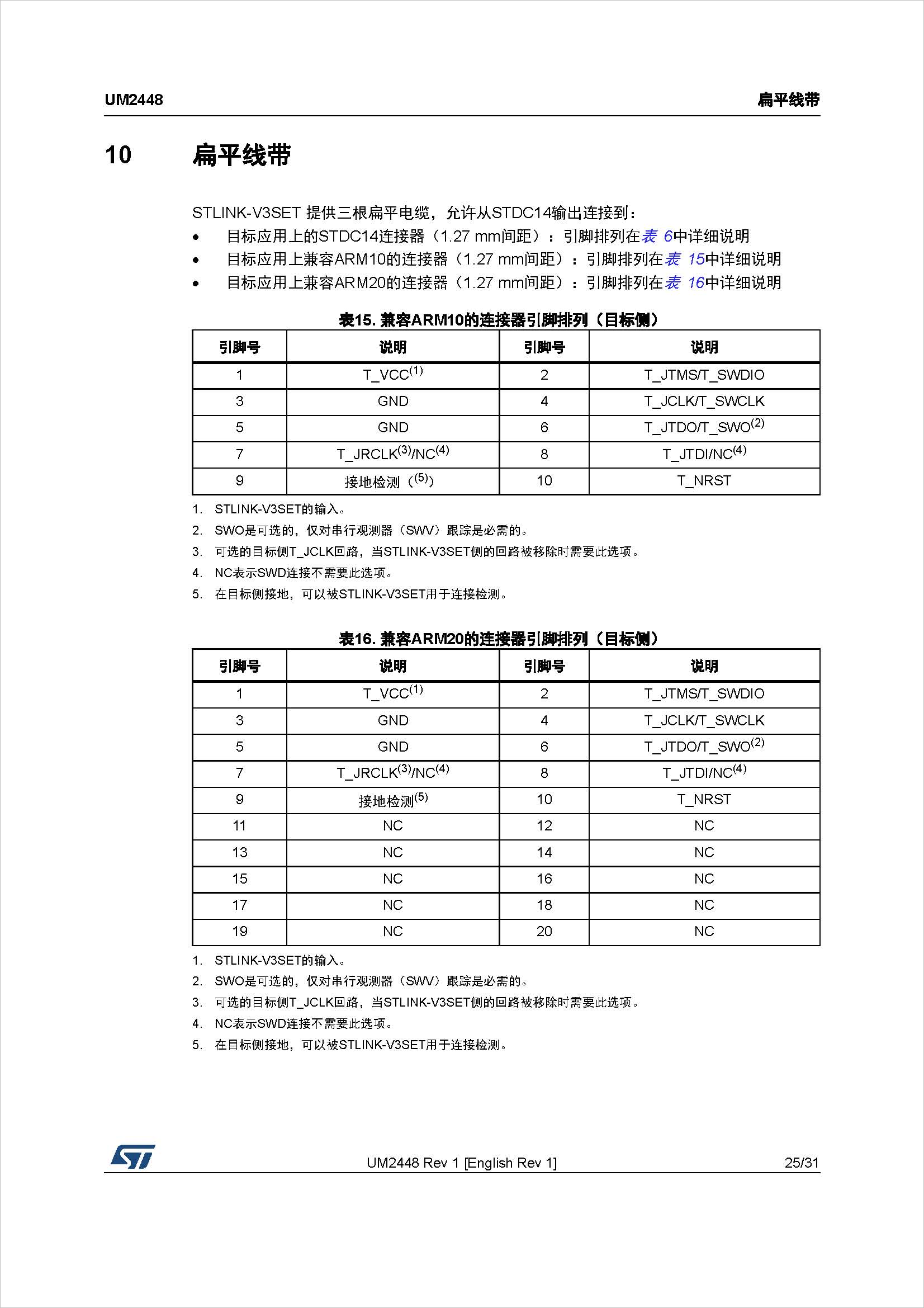

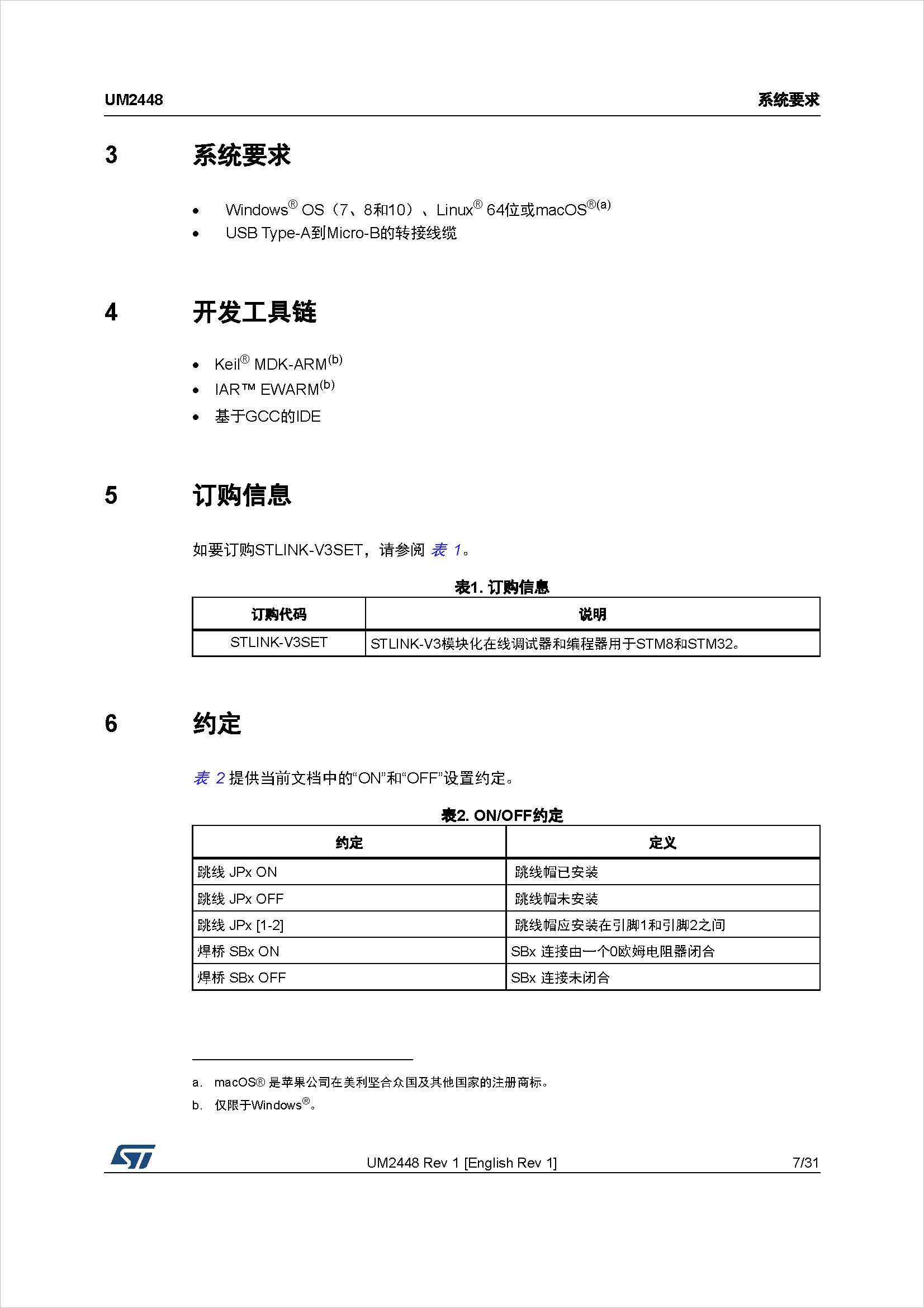

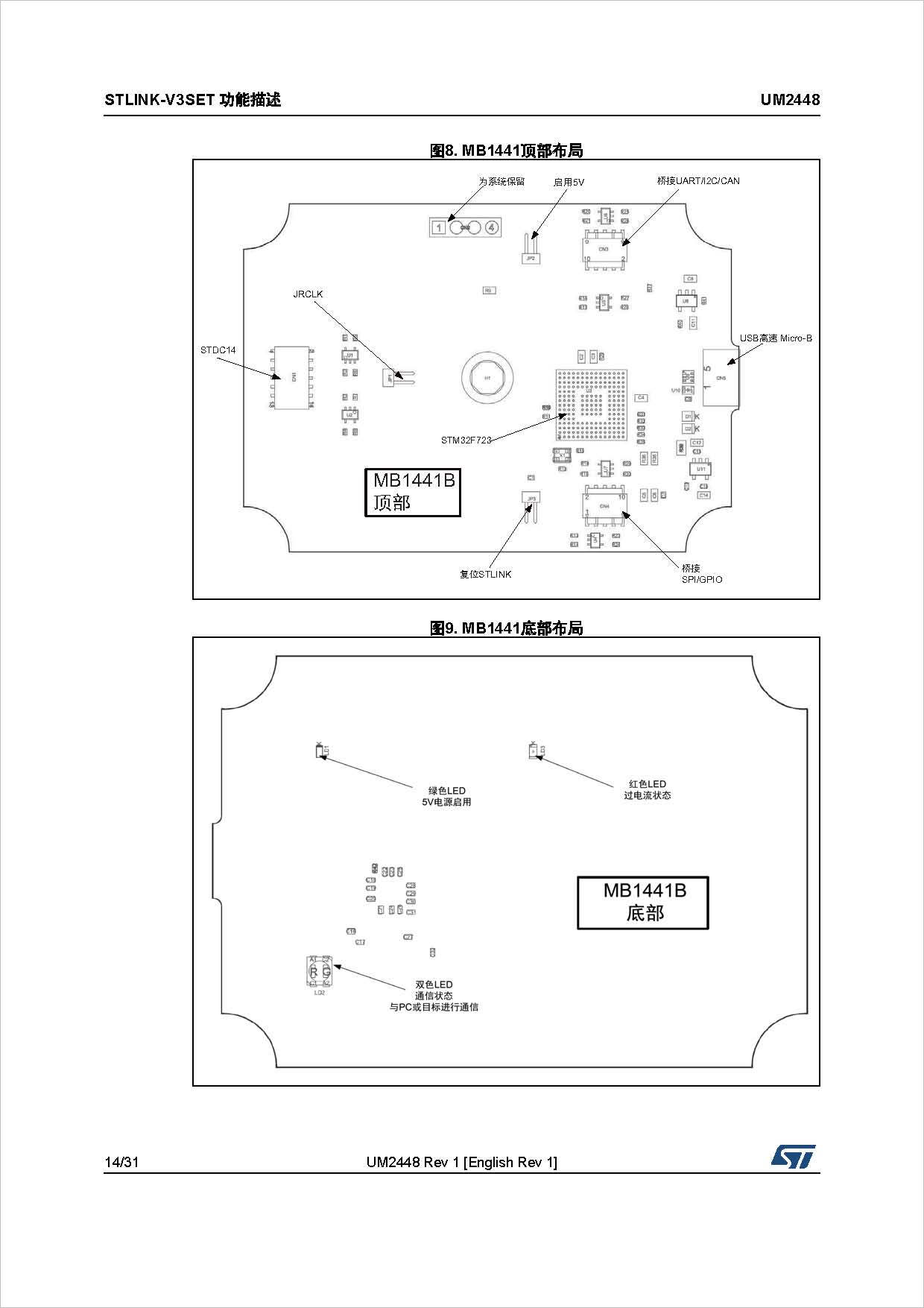

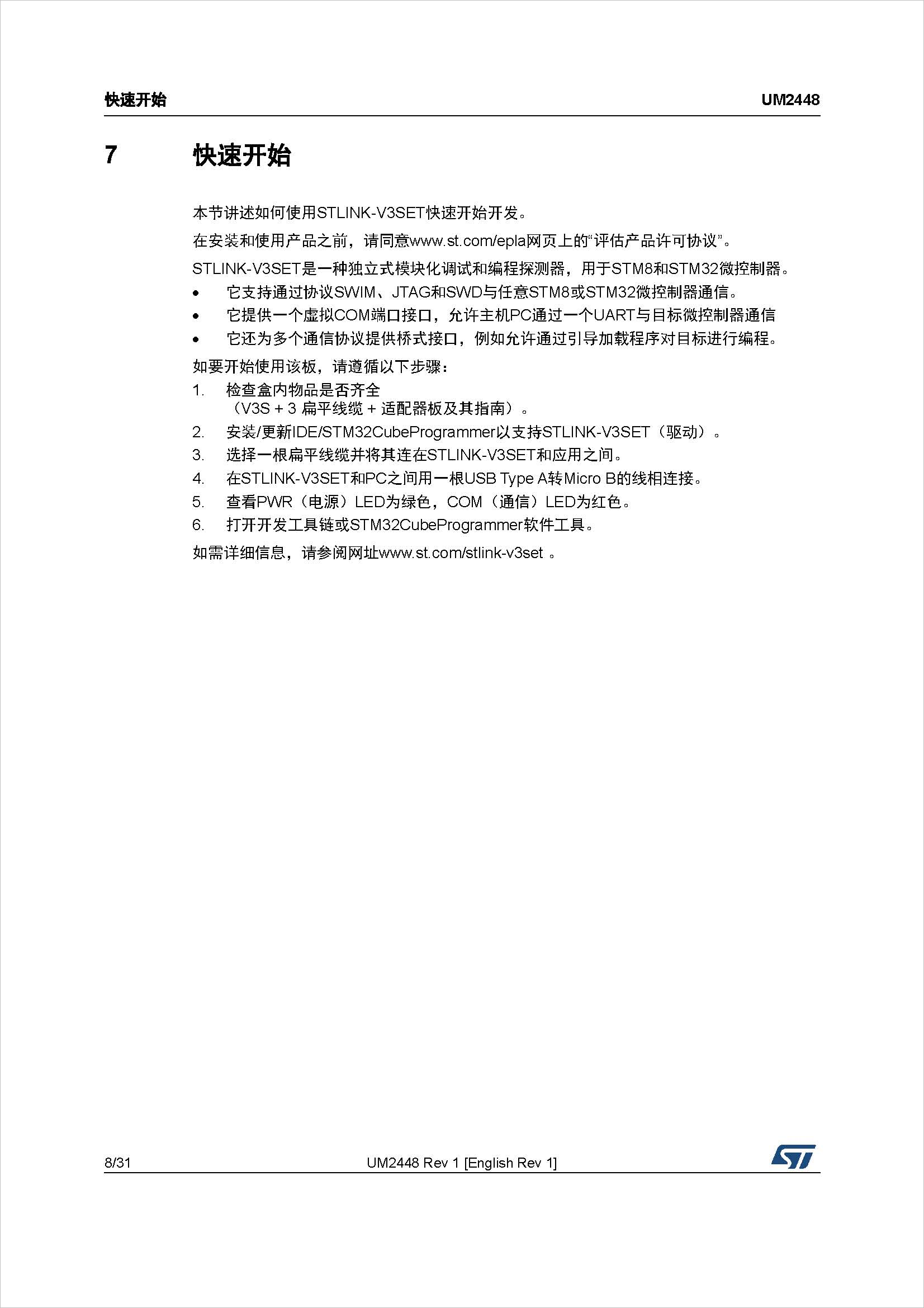

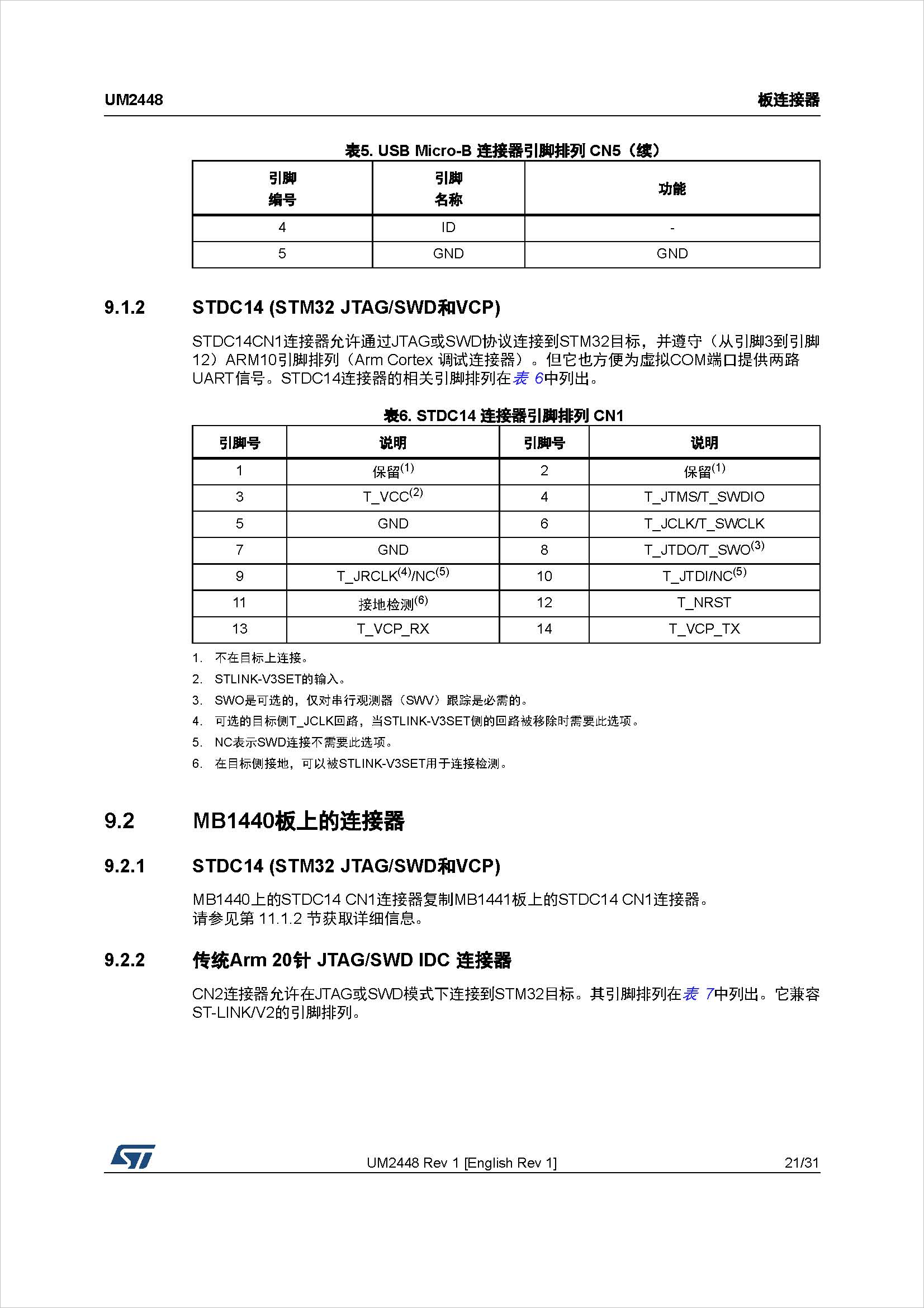

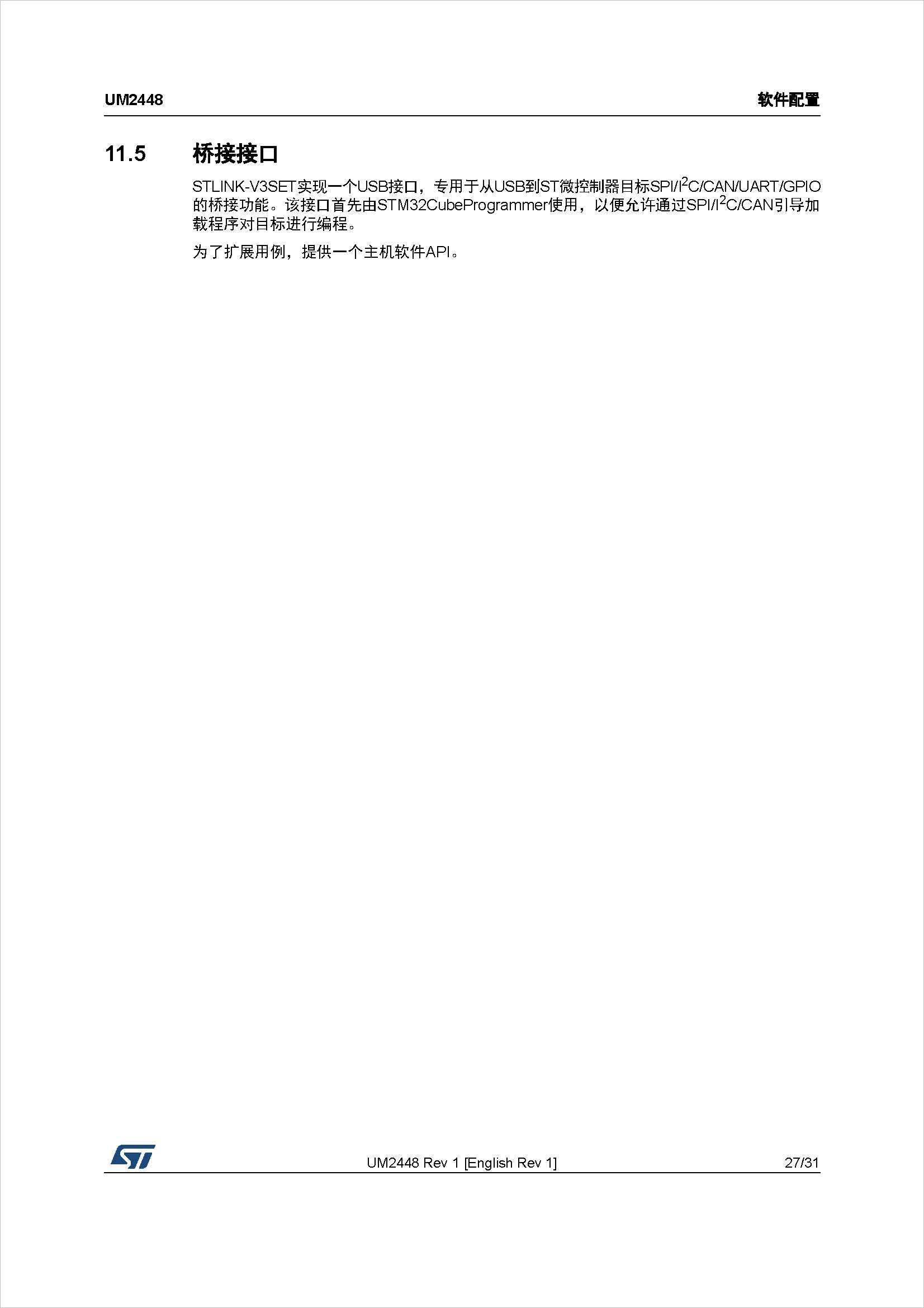

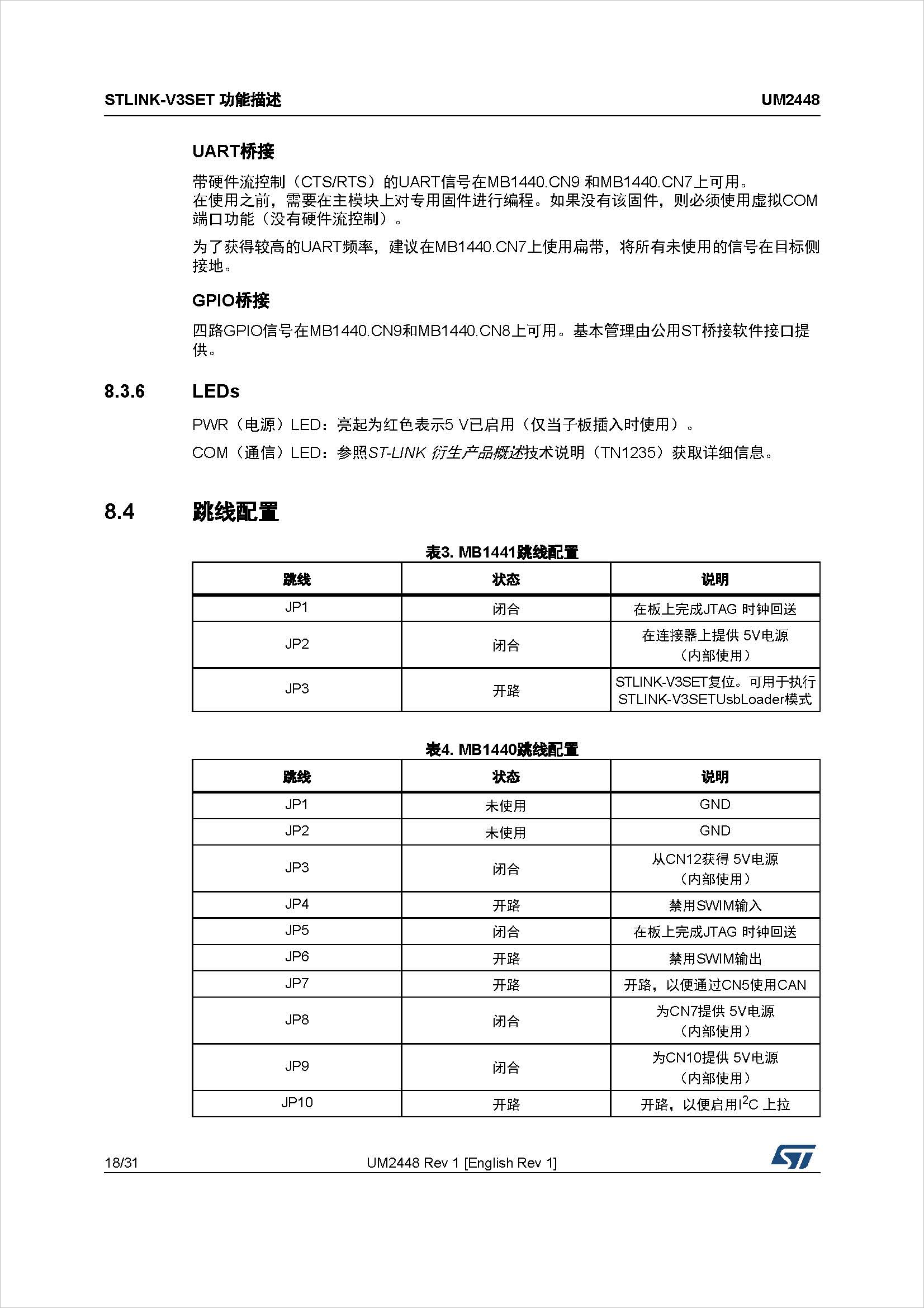

补充资料
