GP8101的工作频率

01 GP8101工作频率

一、前言

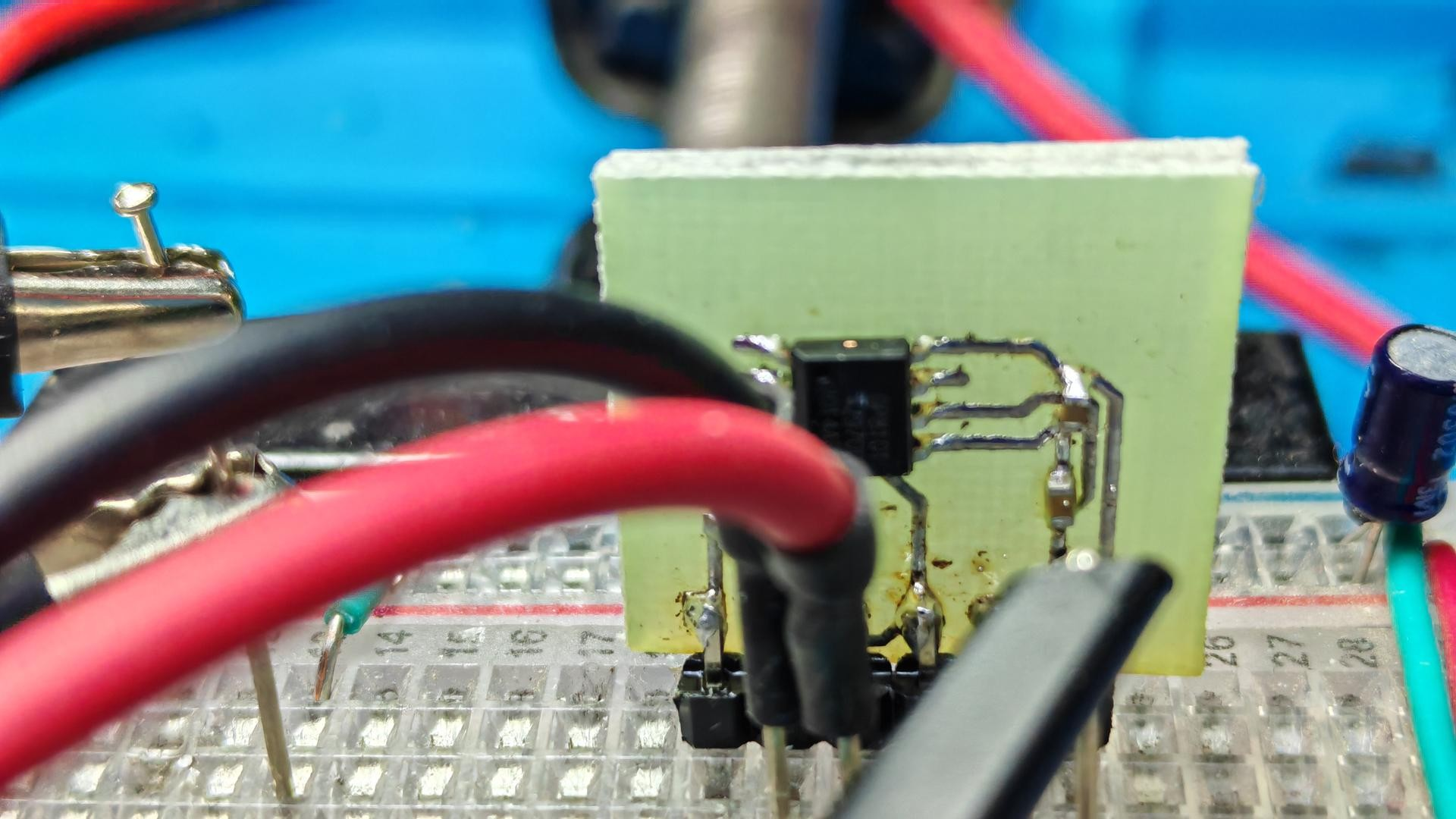

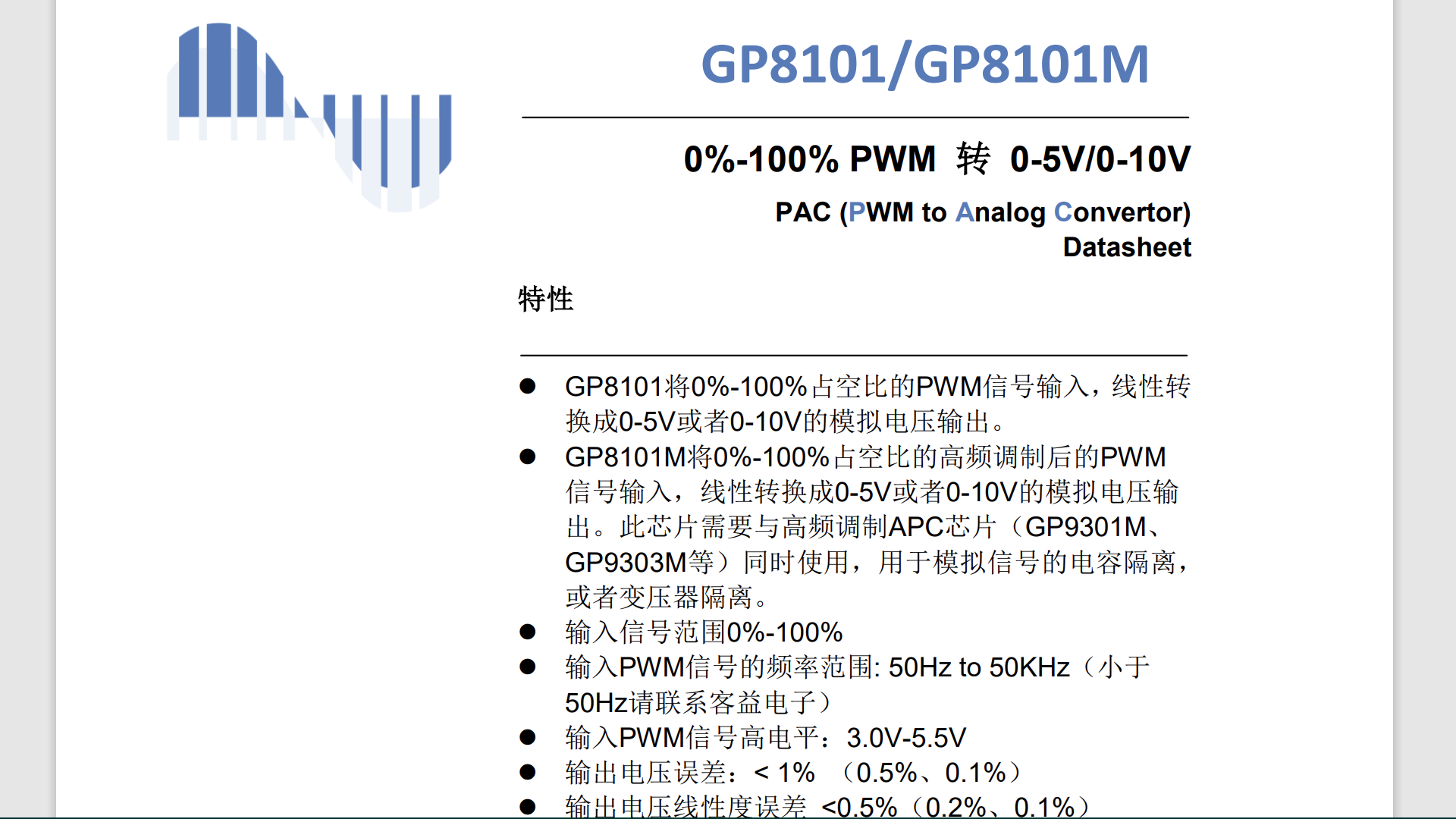

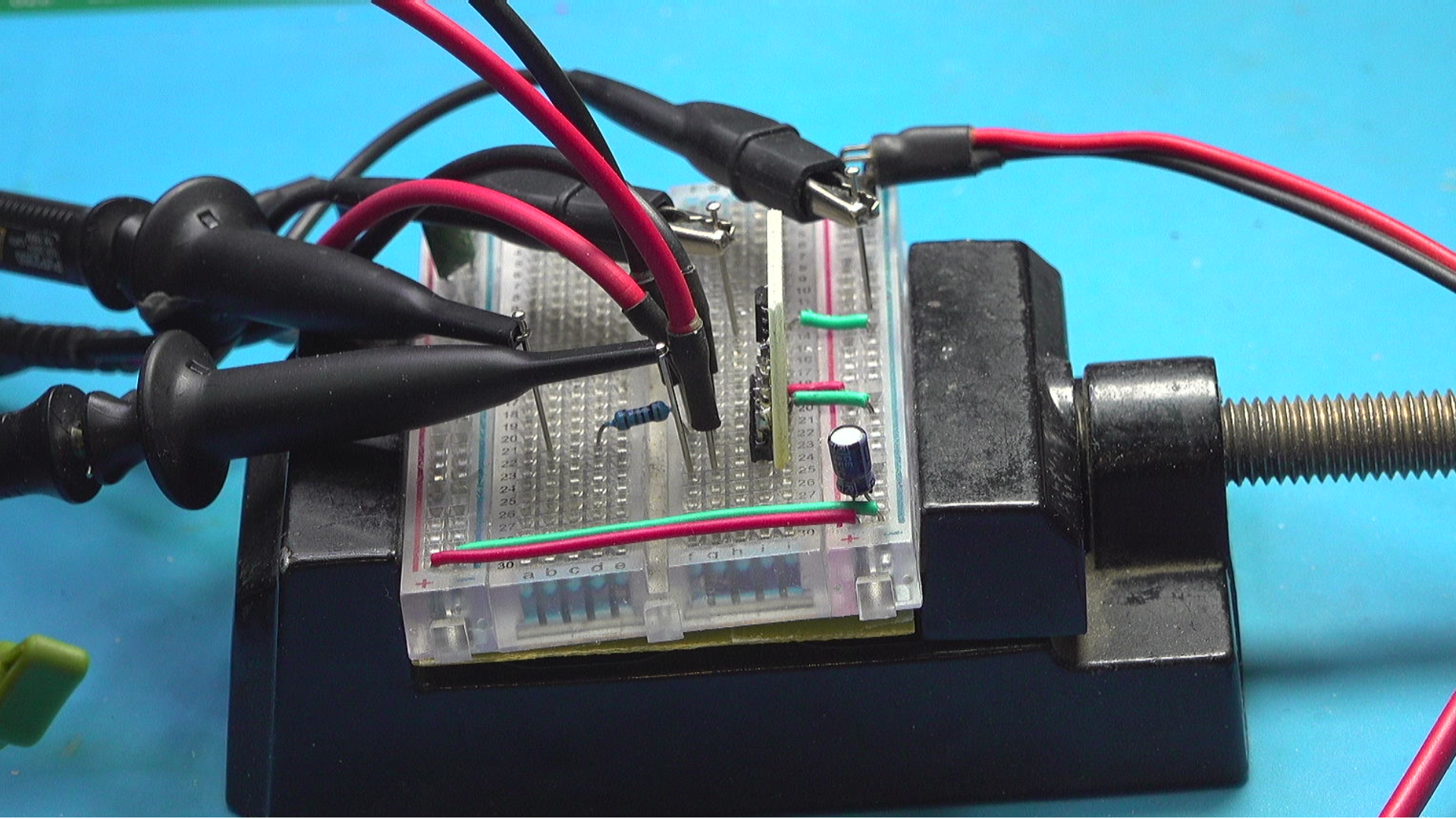

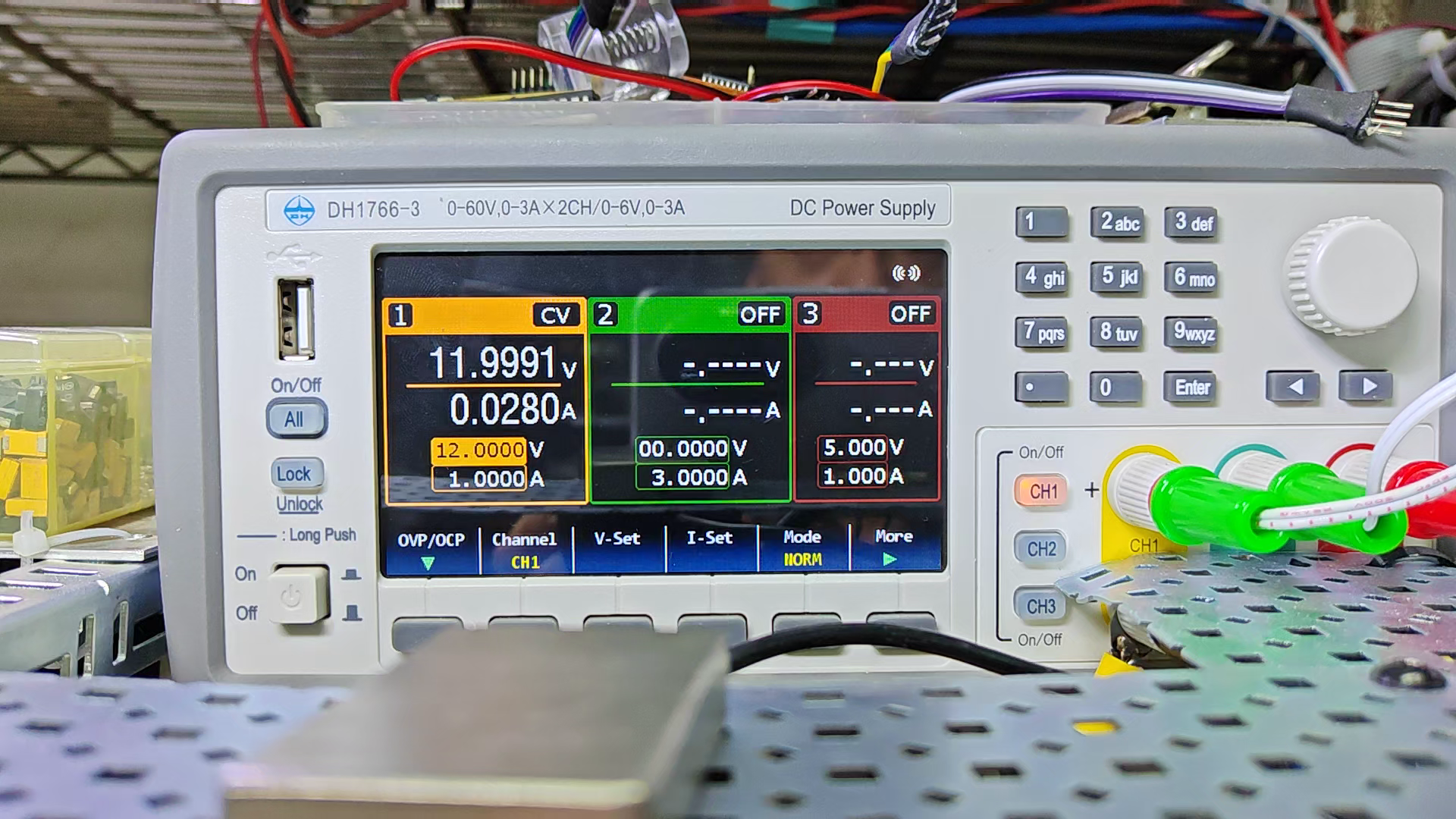

刚才对GP8101的芯片功能进行了初步测试。谁知，遇到了两个打的麻烦。一个是芯片的工作电流非常大；第二个是输出的电压不稳定。按照GP8101数据手册上的说法，输入PWM波形的频率在 50Hz 只 50kHz 之间，刚才实验中， PWM 波形的频率为 1kHz。下面测试一下，如果改变这个频率是否对输出有影响？

GM1709986727_1920_1080.MP4|_-6

二、测试结果

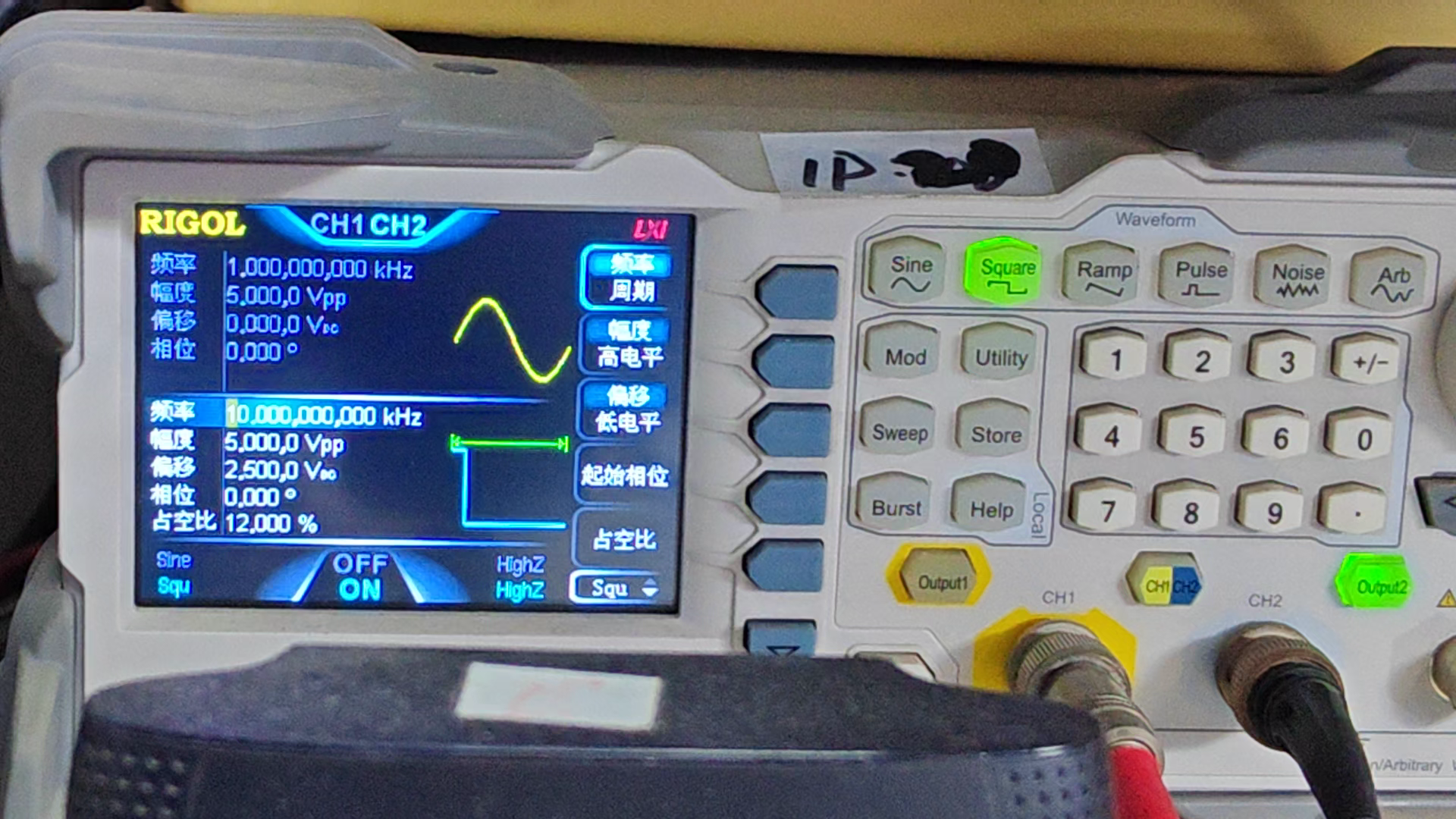

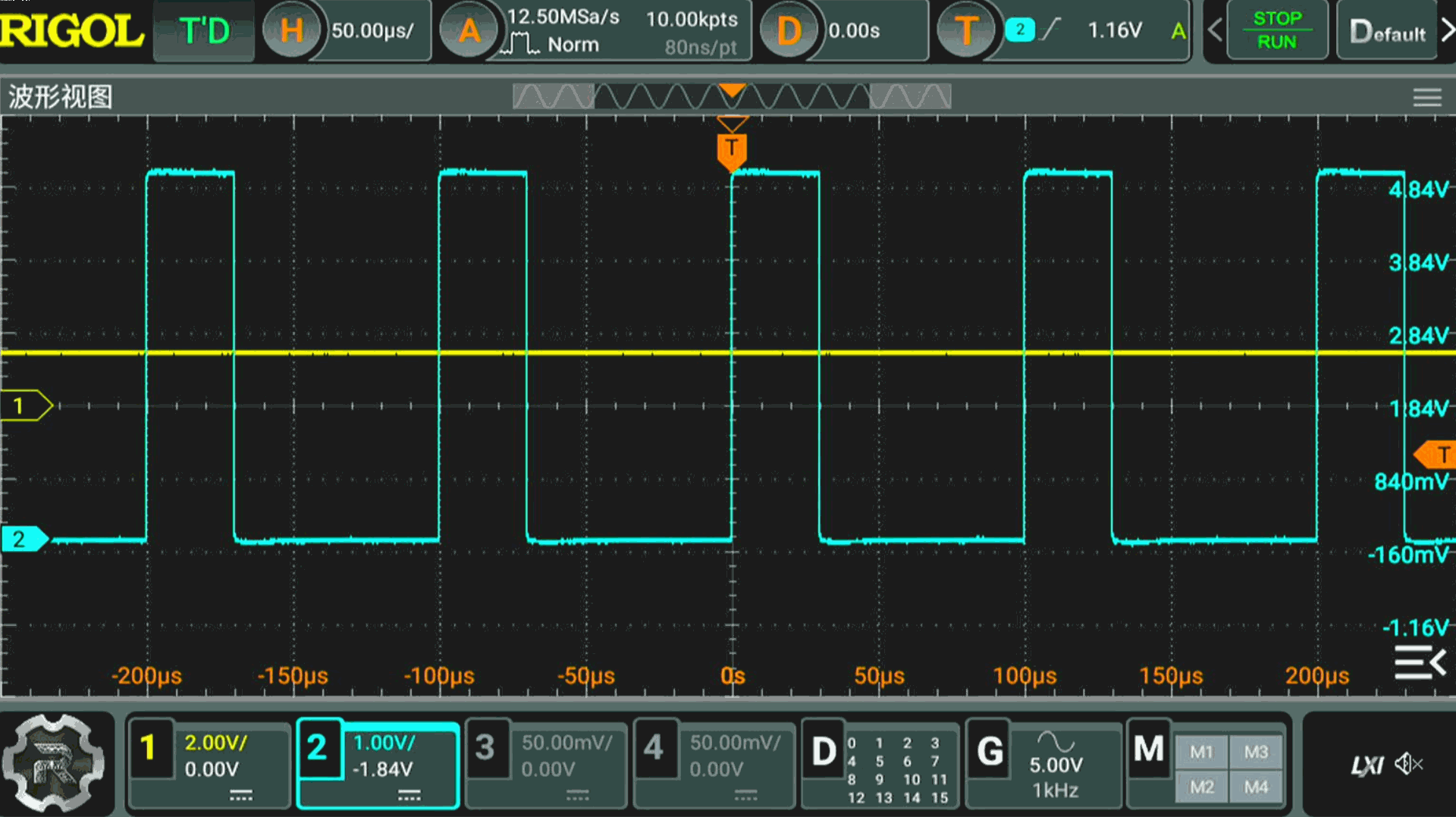

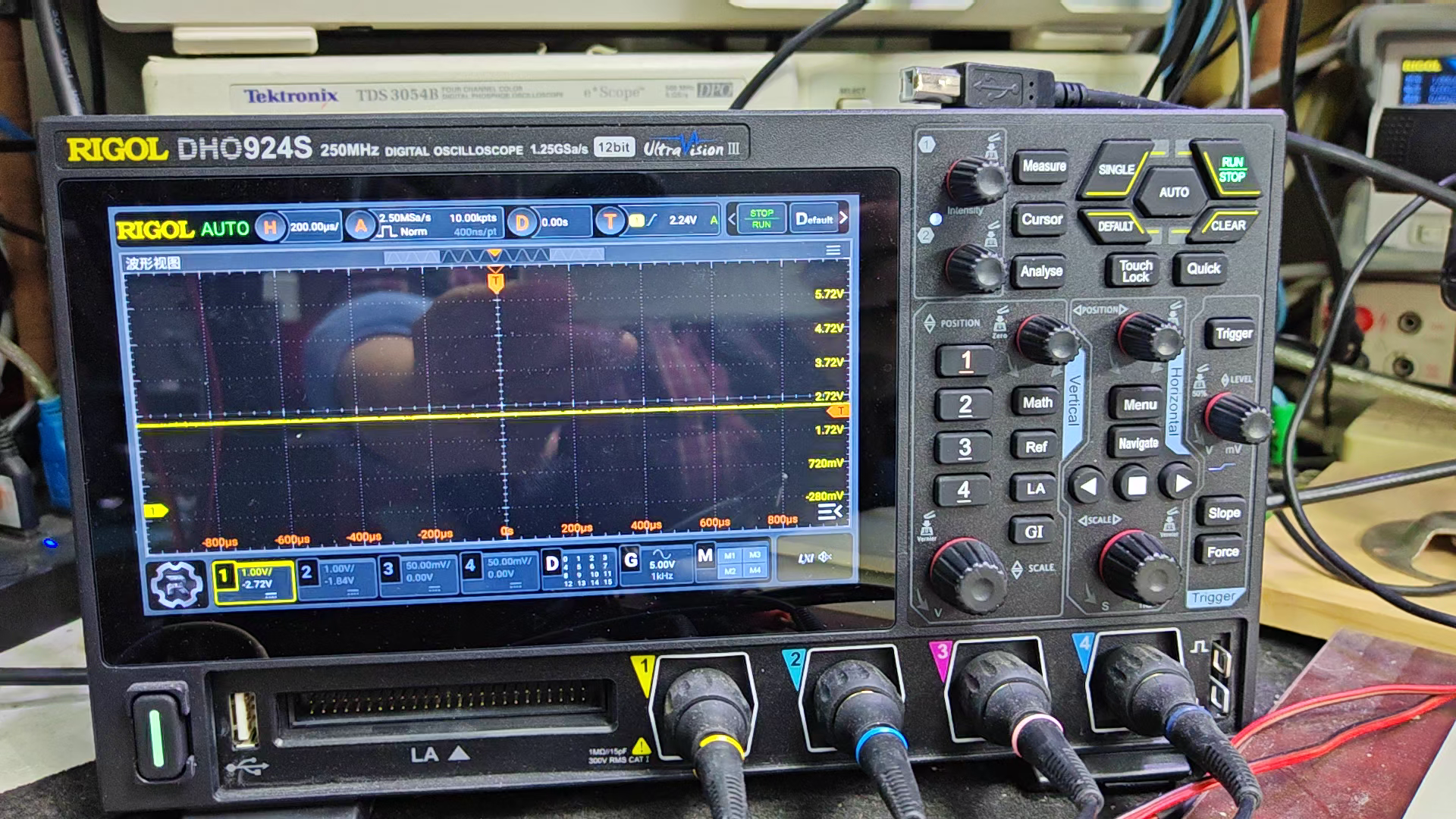

将输入PWM信号提高到10kHz，此时，芯片输出电压变得平稳了。初步测试，当PWM频率超过4kHz之后，输出变得平稳了。输出电压与占空比之间大体上呈现比例关系，下面测试一下不同的占空比与输出直流电压之间的关系。

GM1709987241_1920_1080.MP4|_-5

▲ 图1.2.1 频谱提高到10kHz的输出电压

▲ 图1.2.1 频谱提高到10kHz的输出电压

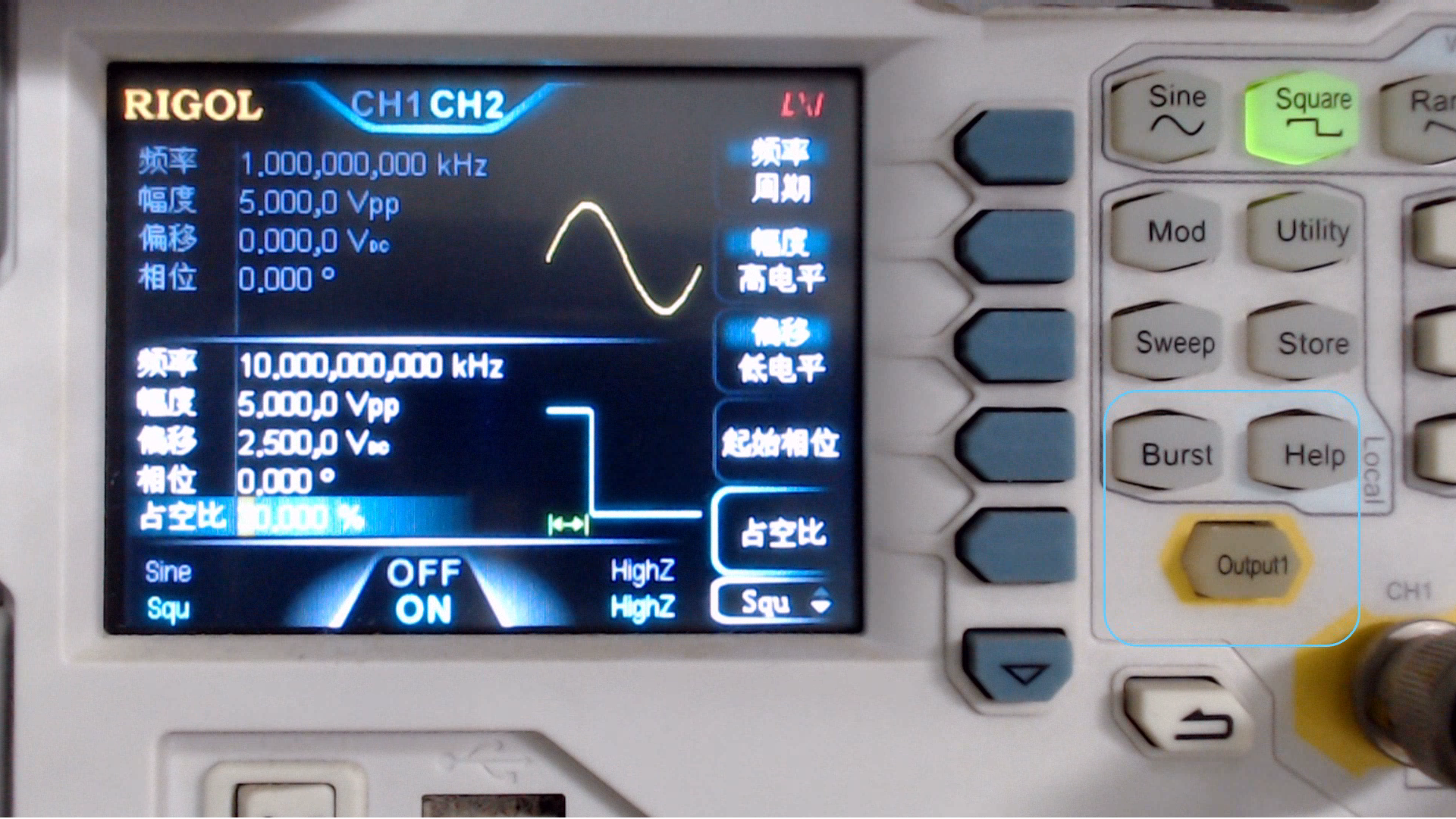

设定PWM频率为 10kHz，设定PWM的占空比从 1% 变化到 99%，测量输出电压。结果显示，输出电压与占空比之间基本上呈现比例关系。

GM1709987865_1920_1080.MP4|_-4

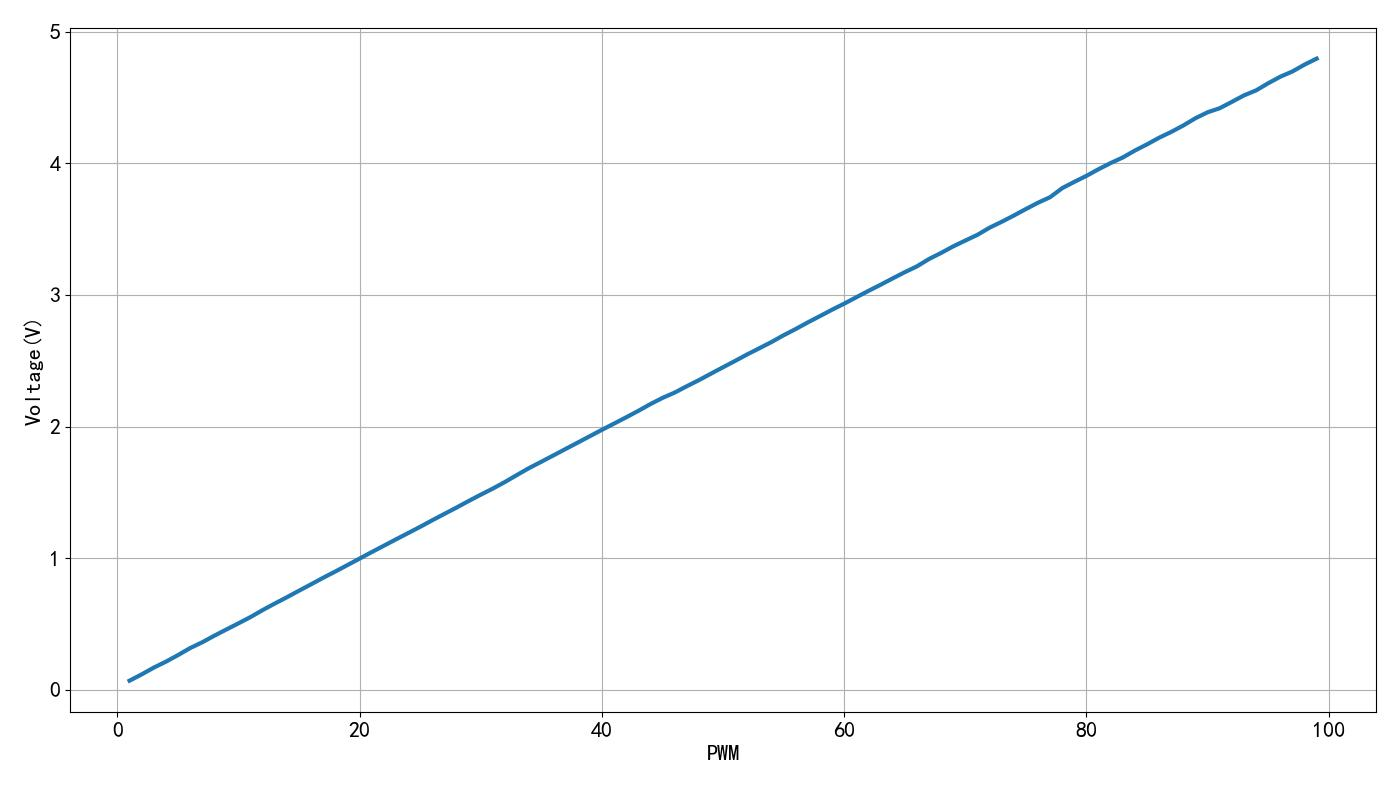

▲ 图1.2.2 PWM的占空比与输出电压之间的关系

▲ 图1.2.2 PWM的占空比与输出电压之间的关系

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

dg1062open(7)
dm3068open()

pwm = linspace(1, 99, 99)
vdim = []

for p in pwm:
    dg1062duty(2, p)
    time.sleep(2)
    v = dm3068vdc()

    vdim.append(v)
    tspsave('meas', pwm=pwm, vdim=vdim)

    printff(p, v)

plt.plot(pwm, vdim, lw=3)

plt.xlabel("PWM")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

pwm=[1.0000,2.0000,3.0000,4.0000,5.0000,6.0000,7.0000,8.0000,9.0000,10.0000,11.0000,12.0000,13.0000,14.0000,15.0000,16.0000,17.0000,18.0000,19.0000,20.0000,21.0000,22.0000,23.0000,24.0000,25.0000,26.0000,27.0000,28.0000,29.0000,30.0000,31.0000,32.0000,33.0000,34.0000,35.0000,36.0000,37.0000,38.0000,39.0000,40.0000,41.0000,42.0000,43.0000,44.0000,45.0000,46.0000,47.0000,48.0000,49.0000,50.0000,51.0000,52.0000,53.0000,54.0000,55.0000,56.0000,57.0000,58.0000,59.0000,60.0000,61.0000,62.0000,63.0000,64.0000,65.0000,66.0000,67.0000,68.0000,69.0000,70.0000,71.0000,72.0000,73.0000,74.0000,75.0000,76.0000,77.0000,78.0000,79.0000,80.0000,81.0000,82.0000,83.0000,84.0000,85.0000,86.0000,87.0000,88.0000,89.0000,90.0000,91.0000,92.0000,93.0000,94.0000,95.0000,96.0000,97.0000,98.0000,99.0000]
vdim=[0.0673,0.1150,0.1665,0.2117,0.2617,0.3150,0.3592,0.4093,0.4567,0.5037,0.5516,0.6047,0.6543,0.7022,0.7519,0.8008,0.8505,0.8979,0.9469,0.9961,1.0453,1.0936,1.1420,1.1897,1.2376,1.2875,1.3359,1.3838,1.4337,1.4819,1.5285,1.5786,1.6323,1.6848,1.7323,1.7806,1.8293,1.8777,1.9263,1.9751,2.0222,2.0699,2.1190,2.1705,2.2176,2.2578,2.3062,2.3524,2.4019,2.4509,2.4992,2.5488,2.5954,2.6426,2.6941,2.7415,2.7920,2.8397,2.8885,2.9344,2.9830,3.0311,3.0779,3.1264,3.1734,3.2177,3.2738,3.3200,3.3699,3.4141,3.4577,3.5119,3.5566,3.6041,3.6539,3.7018,3.7440,3.8128,3.8606,3.9062,3.9567,4.0035,4.0459,4.0986,4.1458,4.1961,4.2405,4.2894,4.3444,4.3895,4.4204,4.4685,4.5178,4.5558,4.6102,4.6598,4.6998,4.7519,4.7973]

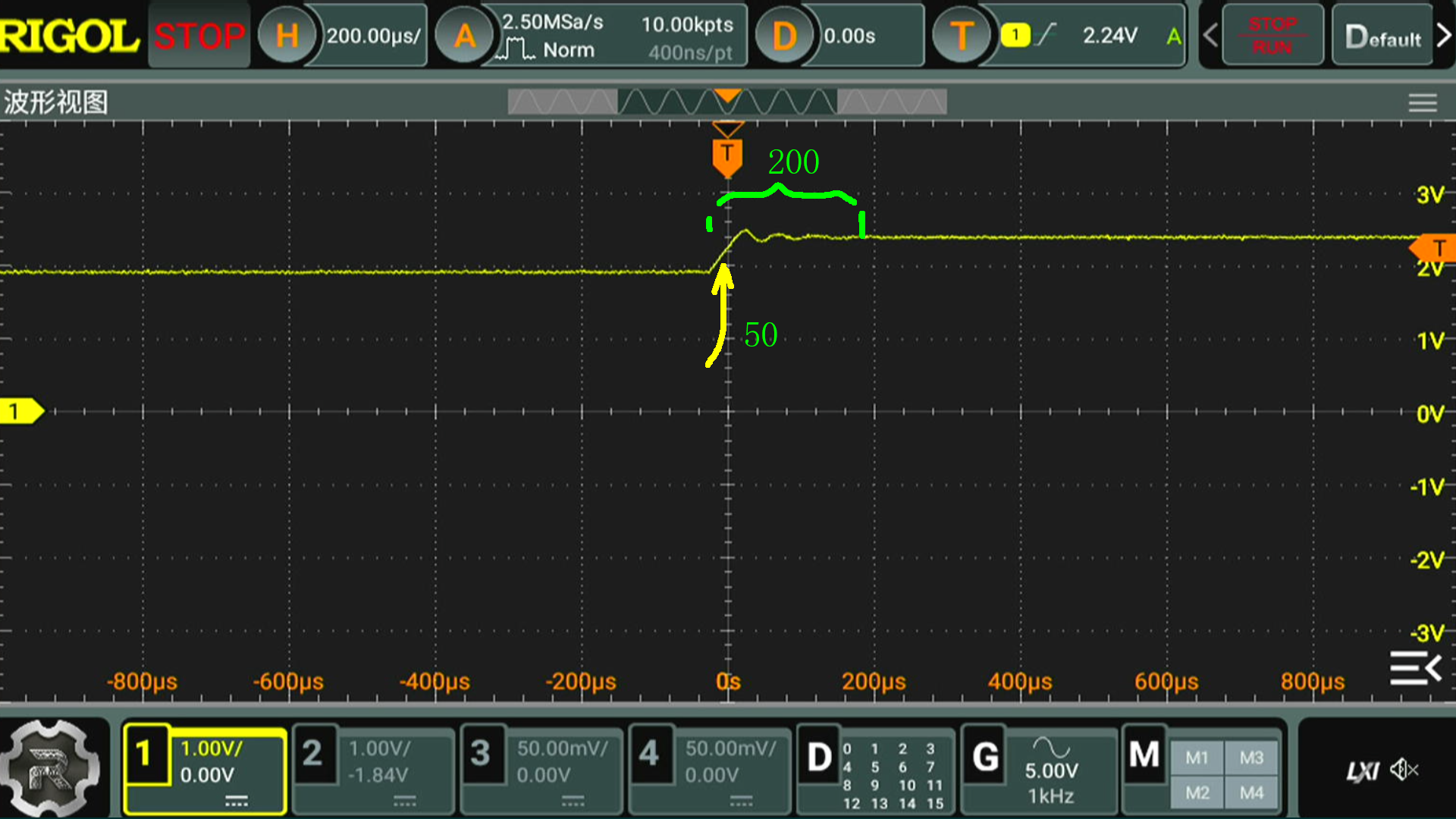

测量输出电压变化过渡时间，使用示波器捕捉输出电压变化波形。这是输出占空比改变 10% 产生的阶跃信号。测量上升时间与稳定时间。粗略估计，上述时间为 50微秒，稳定时间为 200微秒。过度中产生的波形震荡，估计是在 GP8101内部存在运放等动态电路。

GM1709988209_1920_1080.MP4|_-4

三、频率特性

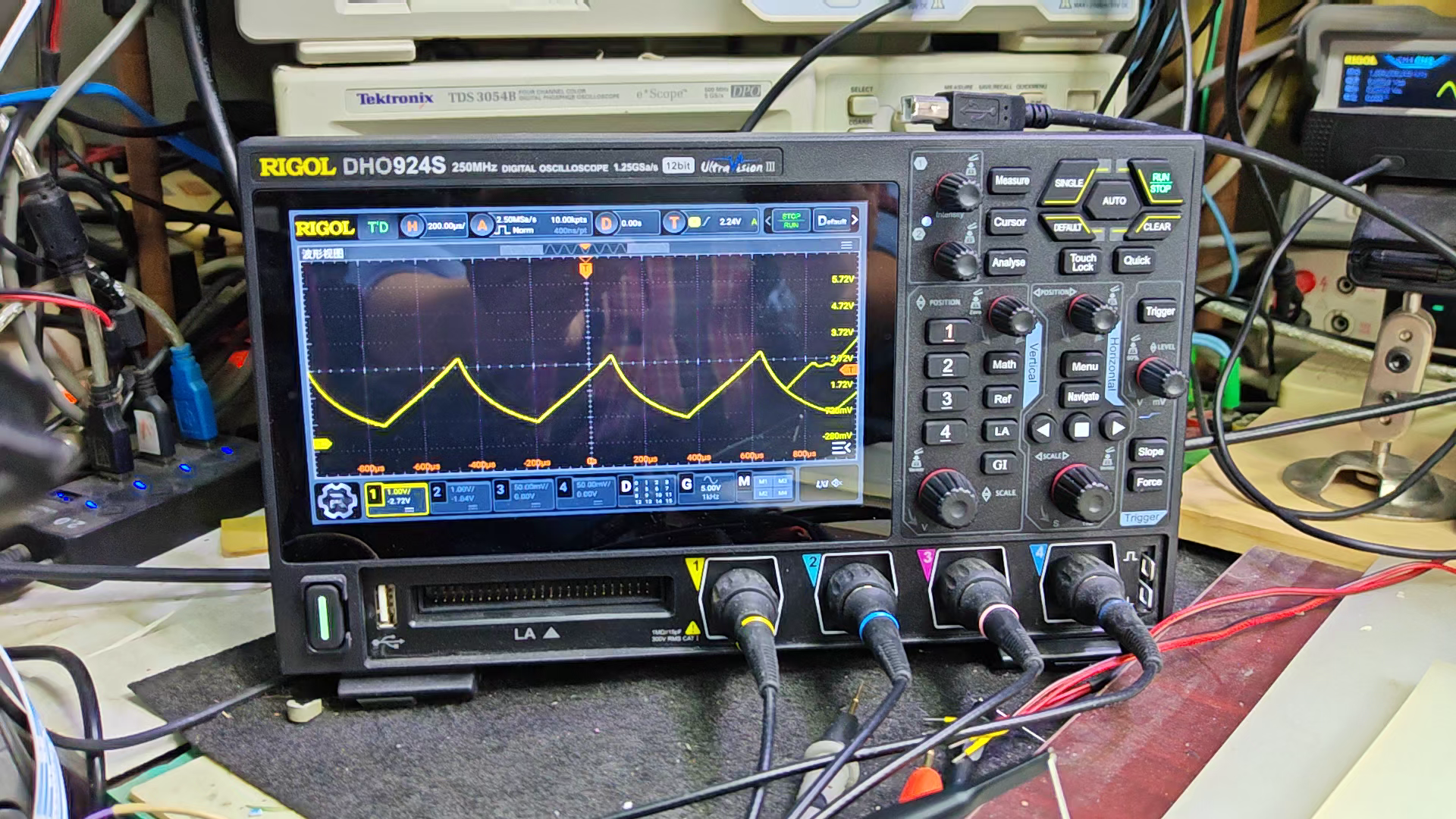

设置PWM频率从 1kHz 逐步增加到 10kHz，测量一下 GP8101最低频率应该是多少。可以看到，当频率比较低的时候，输出波形跳动，而且工作电流很大。现在我们清楚了，这应该是输出管脚不断在输出 10微法电容上充放电引起工作电流的增加。当频率超过某个阈值之后，输出波形平稳了。芯片的工作电流也就降低到 1mA 之内了。通过输出信号中交流分量的测量曲线来看，当PWM频率超过 2800Hz 之后，输出信号就变得平稳，没有交流分量了。

GM1709988870_1920_1080.MP4|_-5

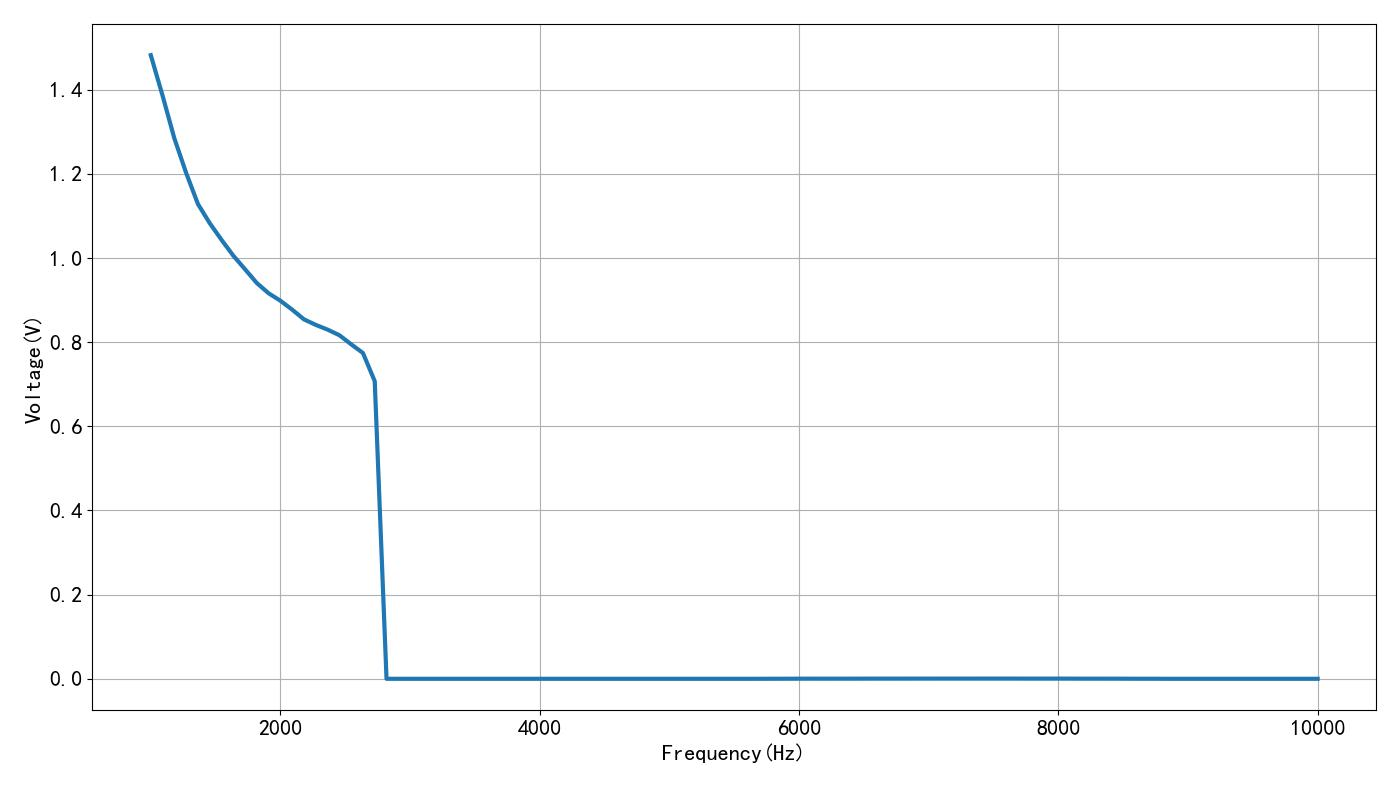

▲ 图1.3.1 PWM频率对应的输出信号交流分量

▲ 图1.3.1 PWM频率对应的输出信号交流分量

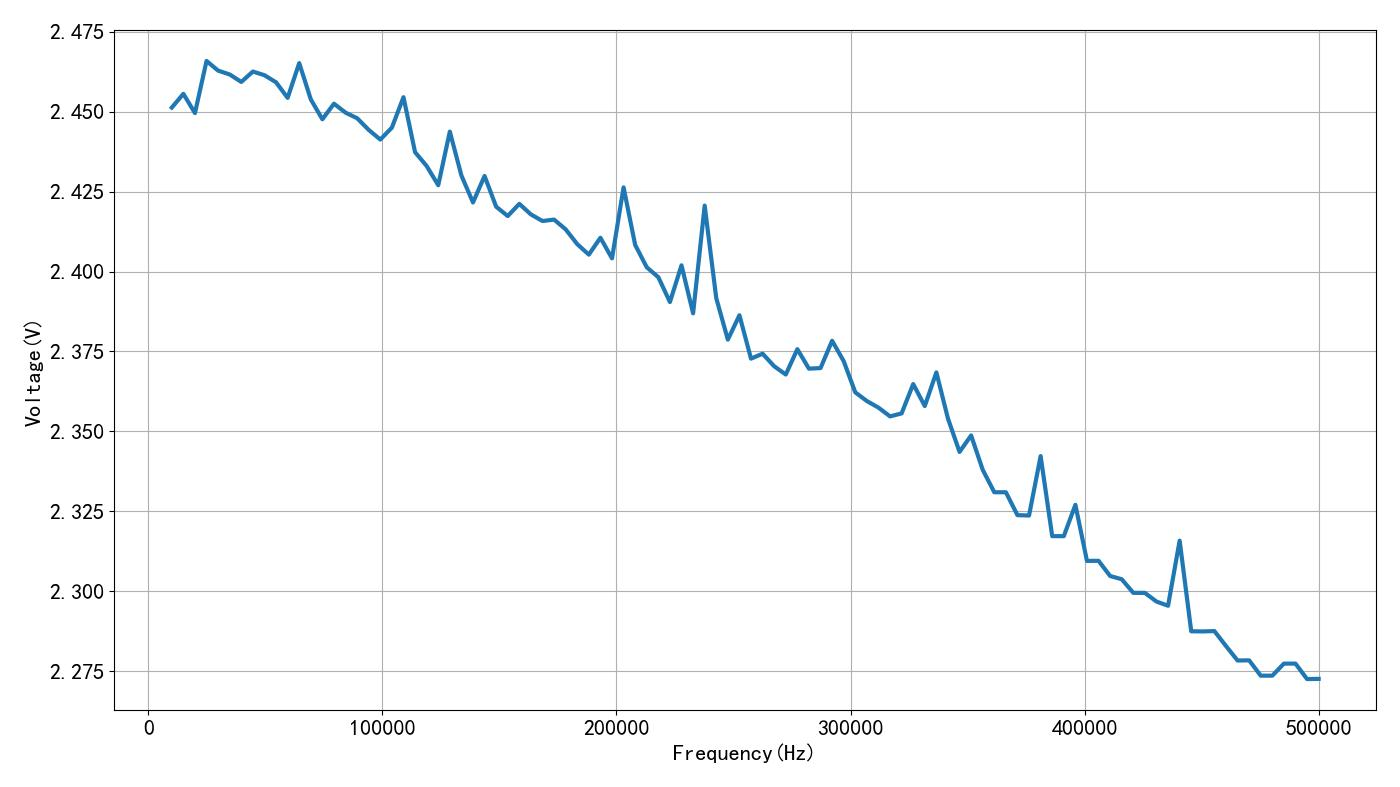

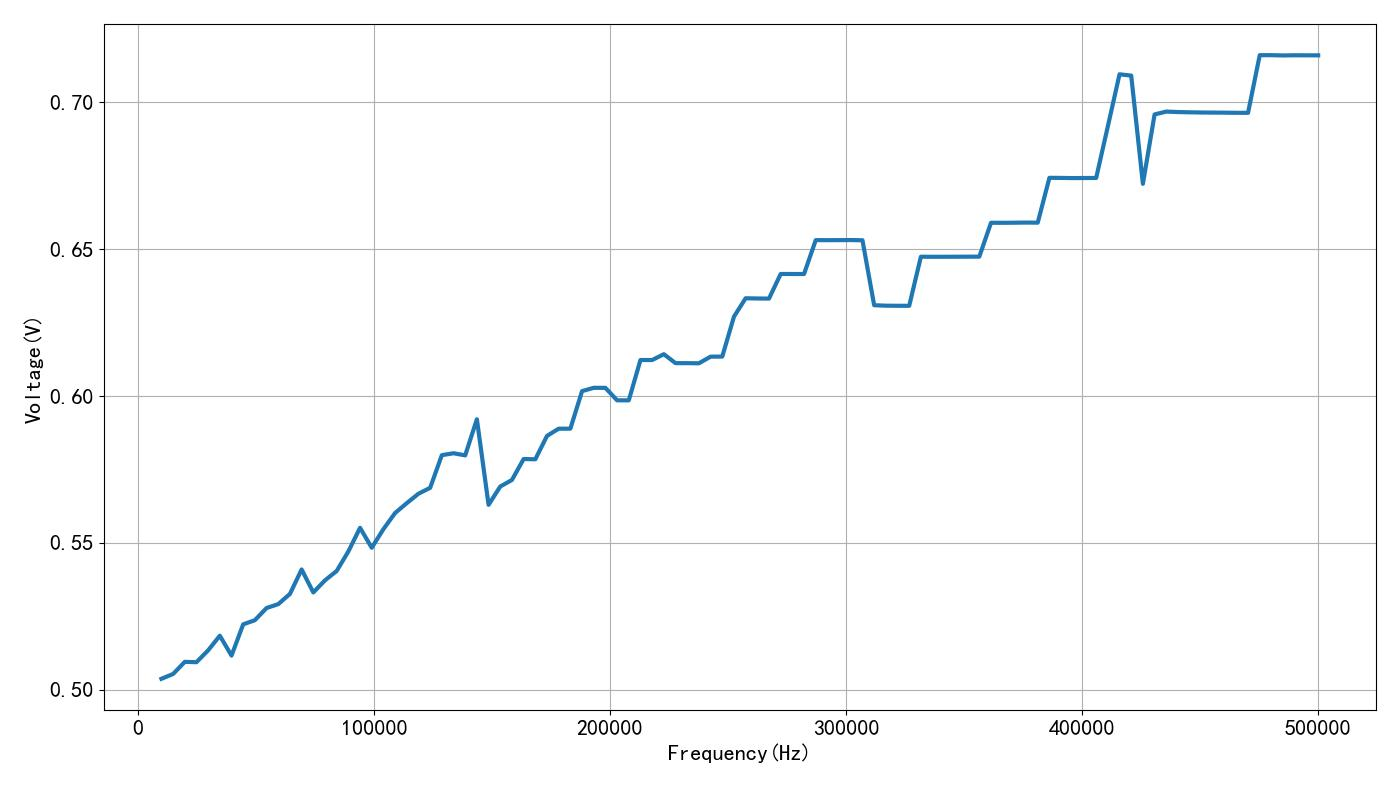

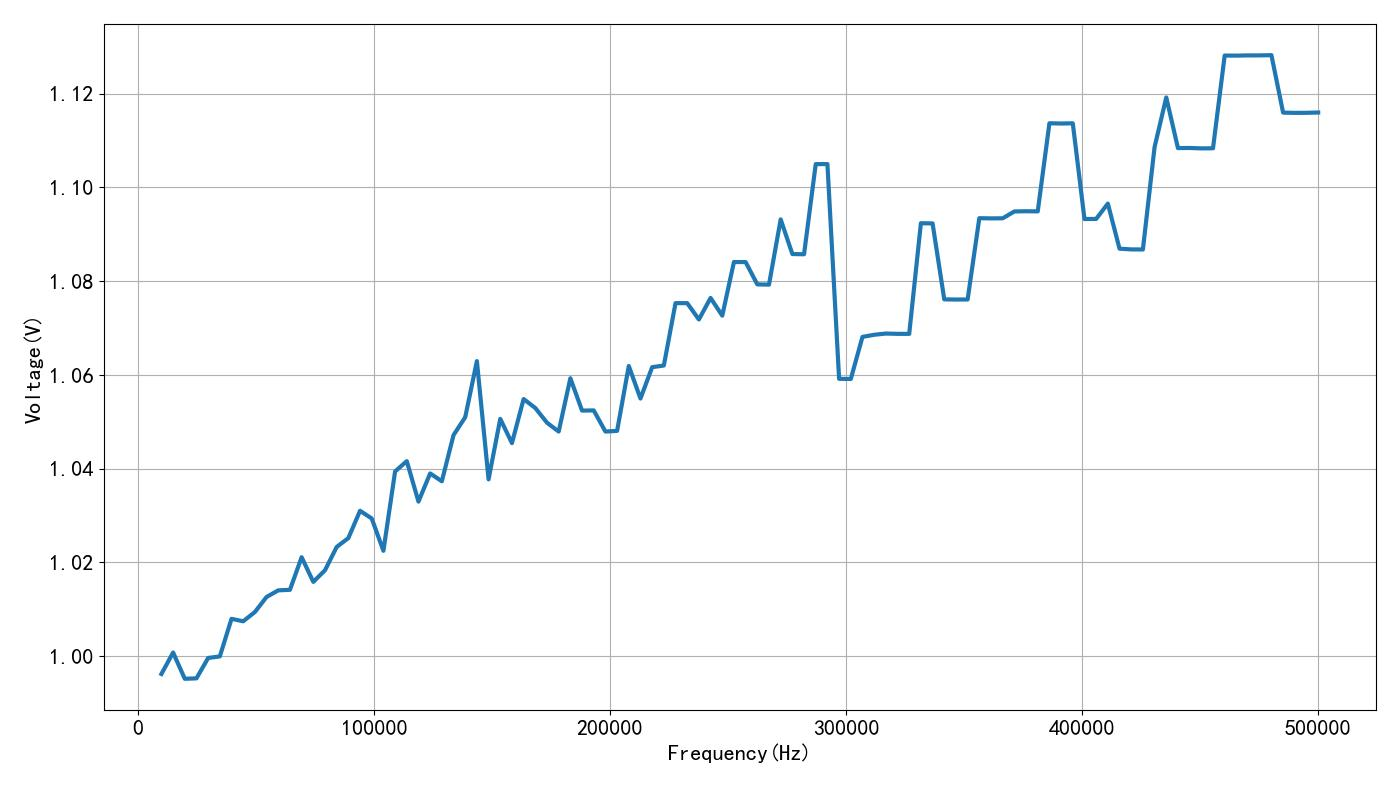

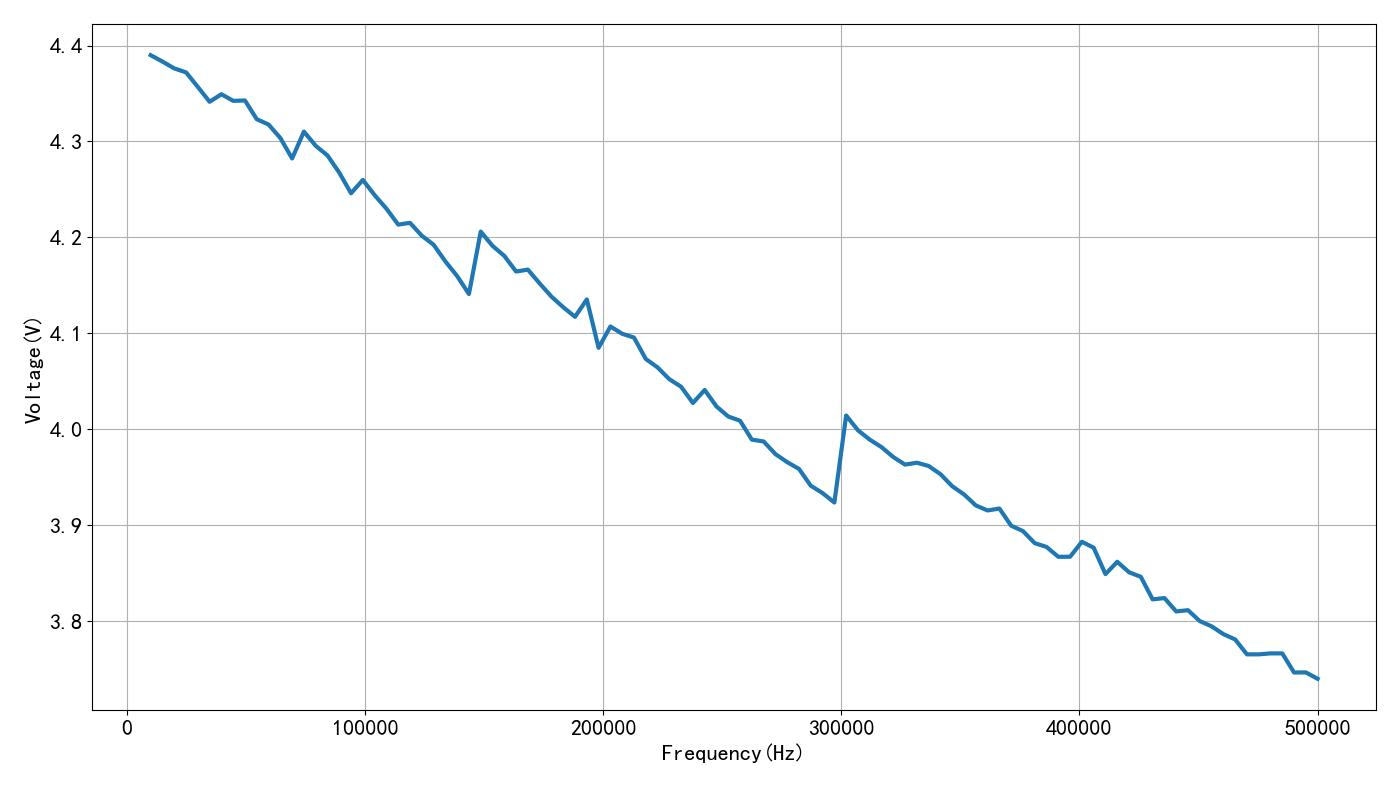

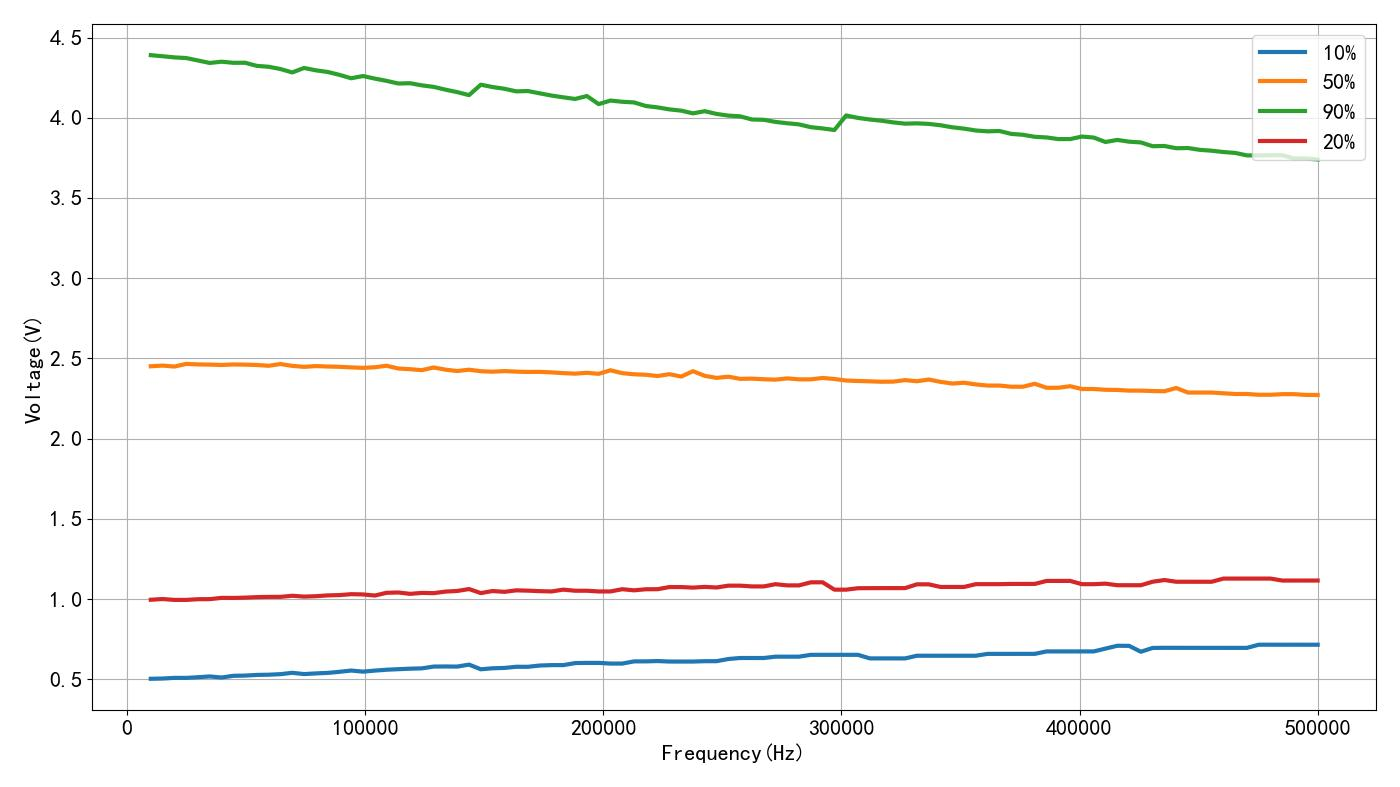

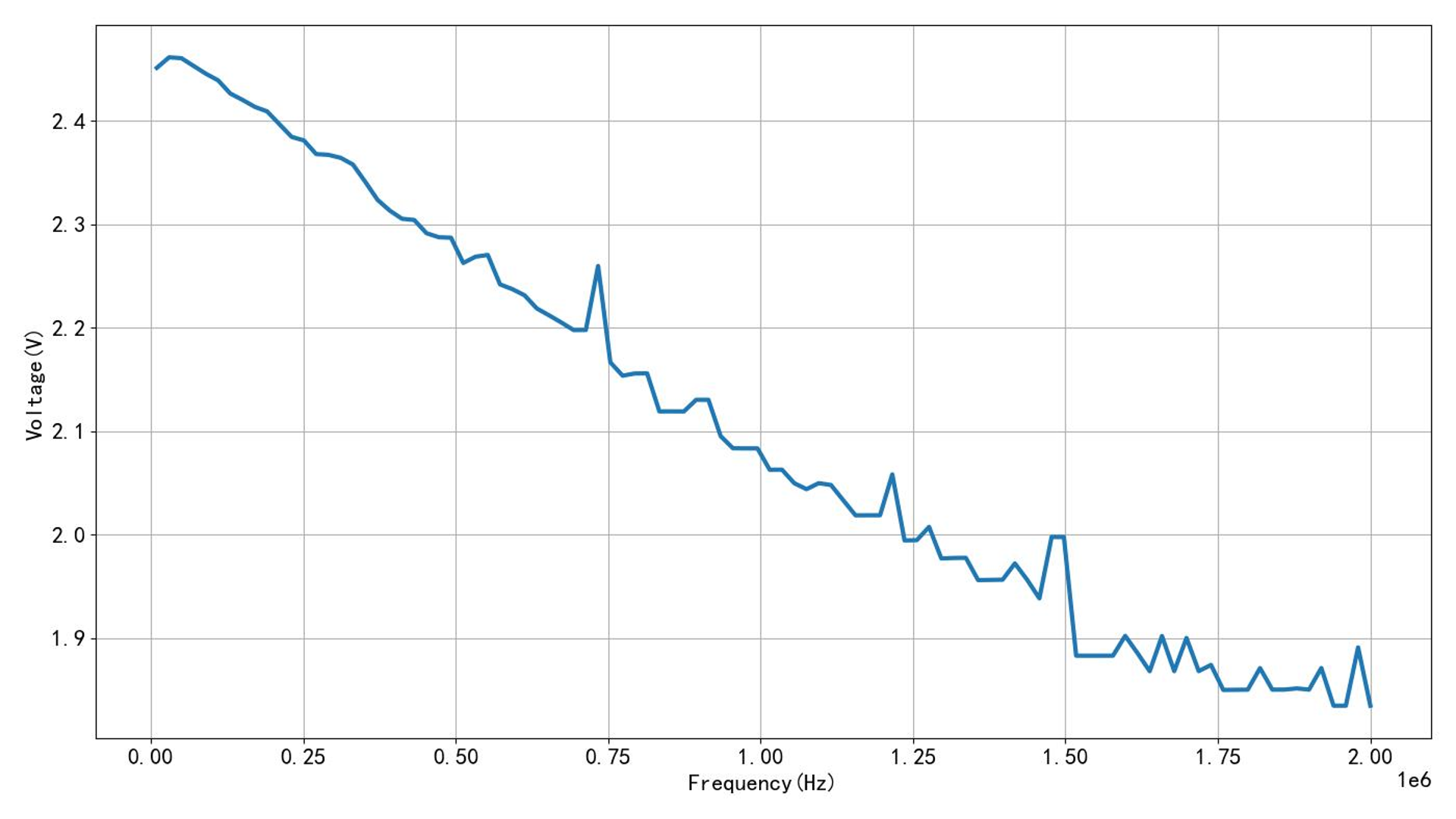

设置PWM 占空比为 50%，频率从 10kHz 变化到 2MHz，测量输出电压。可以看到输出电压随着频率增加而下降。 PWM 占空比为 10%，频谱从 10kHz 变化到 500kHz。输出电压随着频率的增加而上升。当占空比为50%时，输出电压随着频率增加而下降，这是对应的占空比为 90% 变化的情况，占空比为 20% 的情况。可以看到，不同的占空比，频率对输出电压的影响趋势也不同。占空比小的时候，输出电压随着频率上升而提高。但是当占空比高于50% ，输出电压则随着频率的提升而下降。整体上来看，使用 5kHz到10kHz 比较能够保证输出电压的一致性。
GM1709990313_1920_1080.MP4|_-6
