稍微硬一点的薄膜扬声器

03:10\\\\\\\\\\\\\\\\r\\\\\\\\\\\\\\\\n更硬的薄膜扬声器

• 薄膜线圈扬声器



01 薄膜扬声器

---

一、前言

  前天制作了薄膜扬声器。 效果还不错， 只是声音小了些。  猜想是因为没有给薄膜线圈增加音箱， 它本身质地比较软， 这样发声比较微弱。  下面使用一个稍微赢一些的柔性电路板， 重新制作了螺旋线圈。 作为对比， 看一下它的发声效果。  这是通过 一分钟制版方式， 采用洁厕灵 + 固态双氧水 腐蚀的电路板。

二、测试结果

1、制作线圈

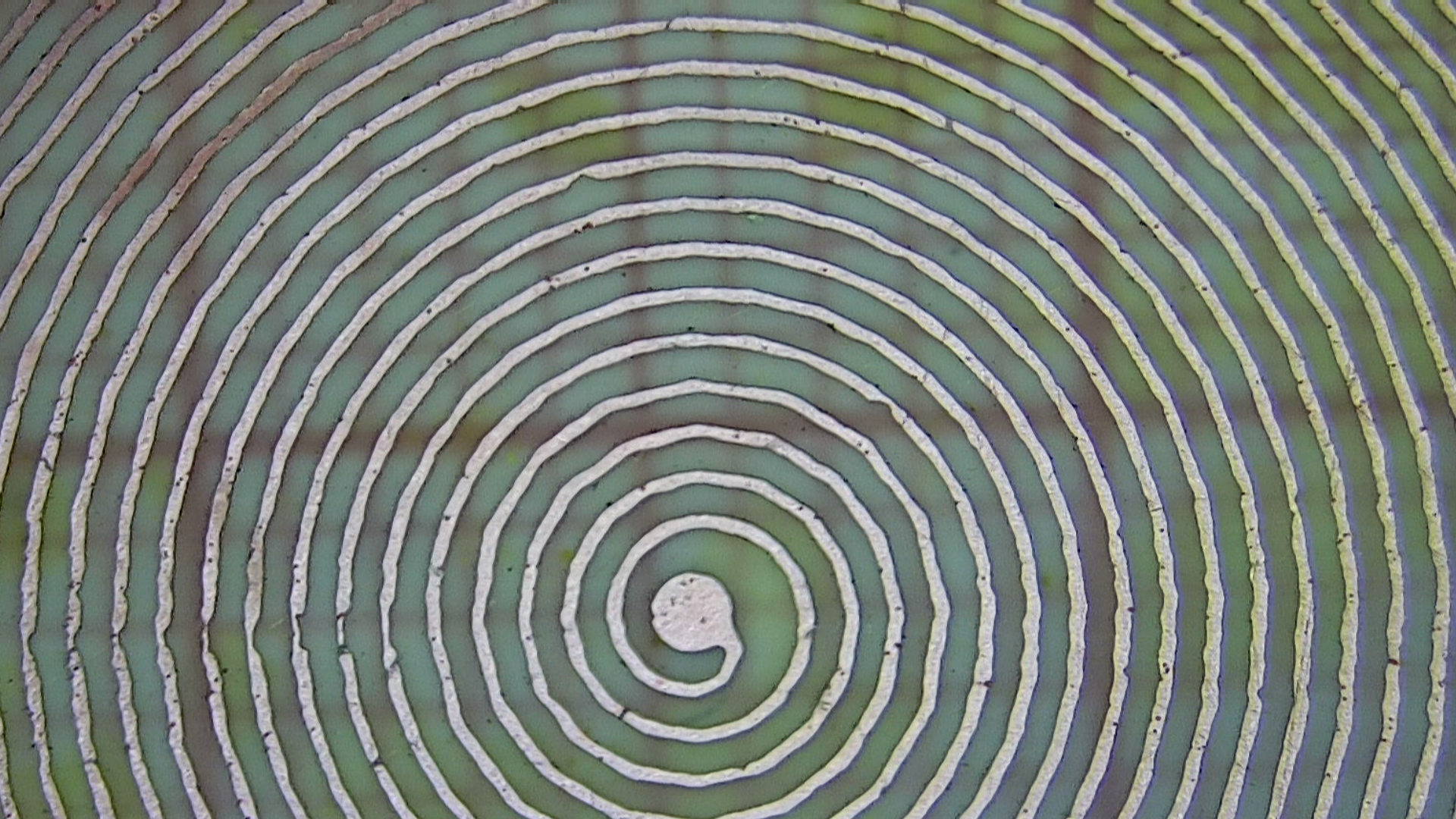

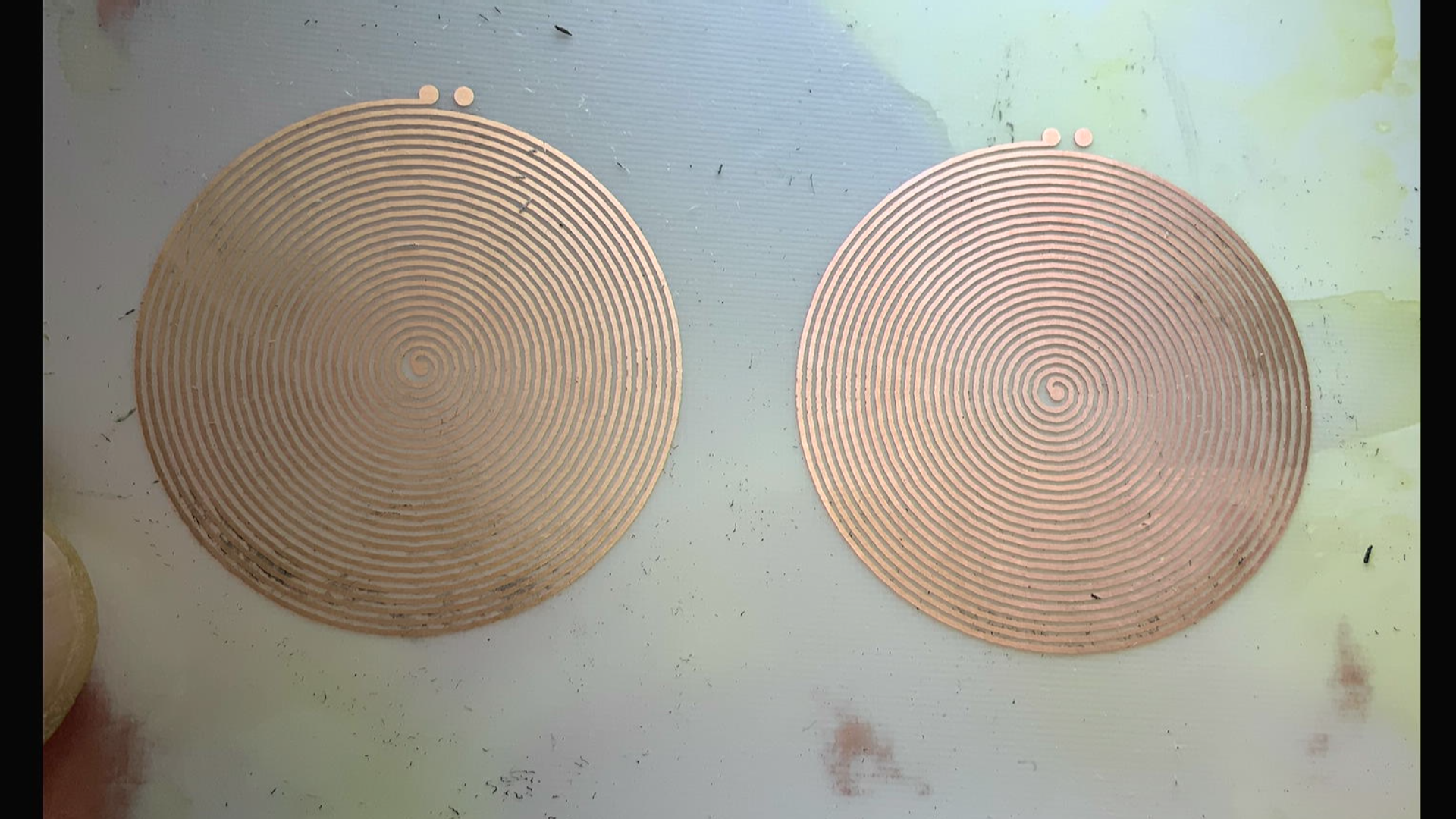

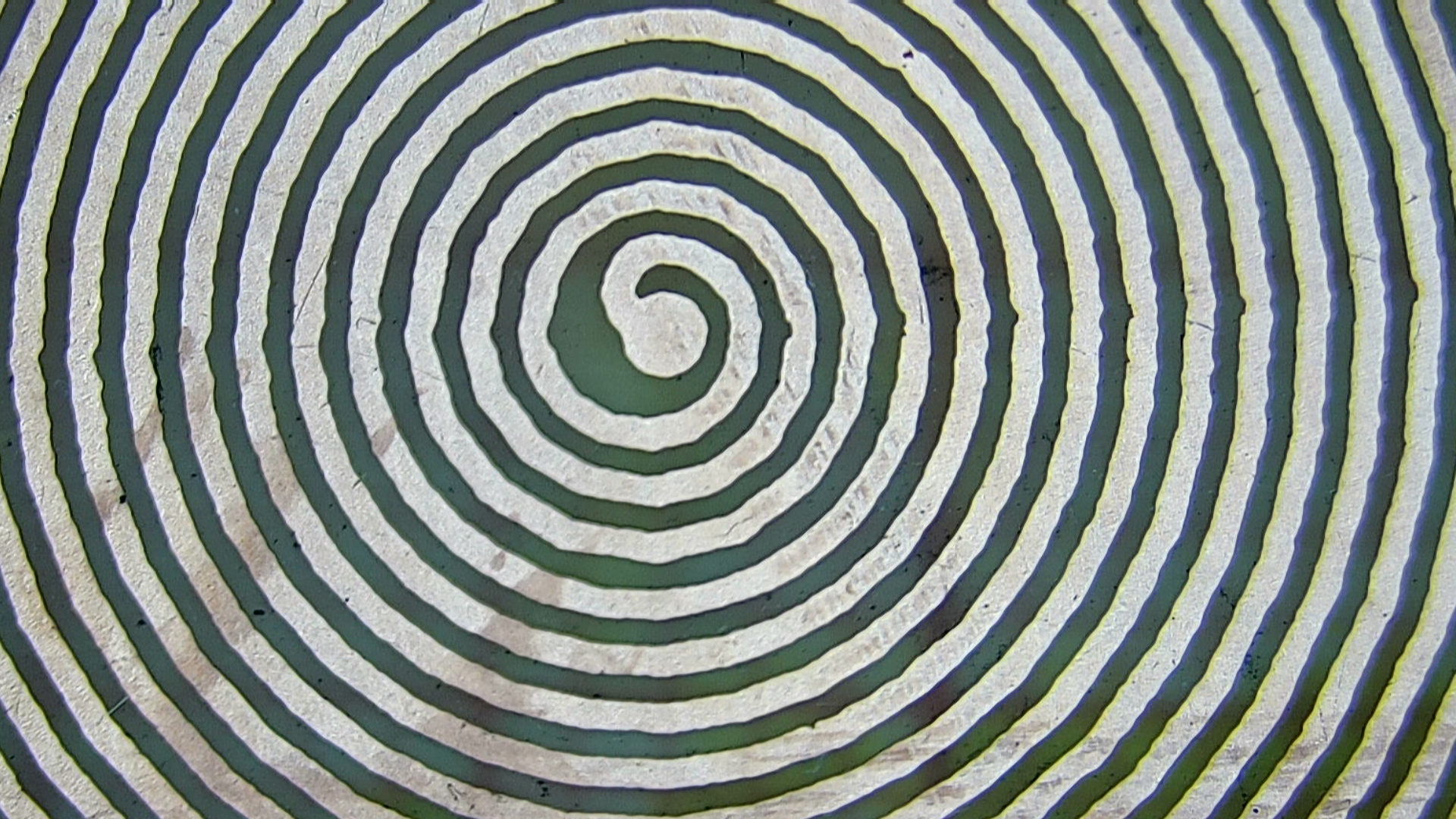

  在制作螺旋线圈的时候，  由于过腐蚀， 可以看到线圈很多地方已经非常细了。 为了能够使得线圈更加牢固，  将原来螺线圈的线径改为 15mil， 重新使用一分钟制板方法， 只在了两个线圈。 可以看到此时线圈就非常漂亮了。  下面对它们进行测试。

2、线圈参数

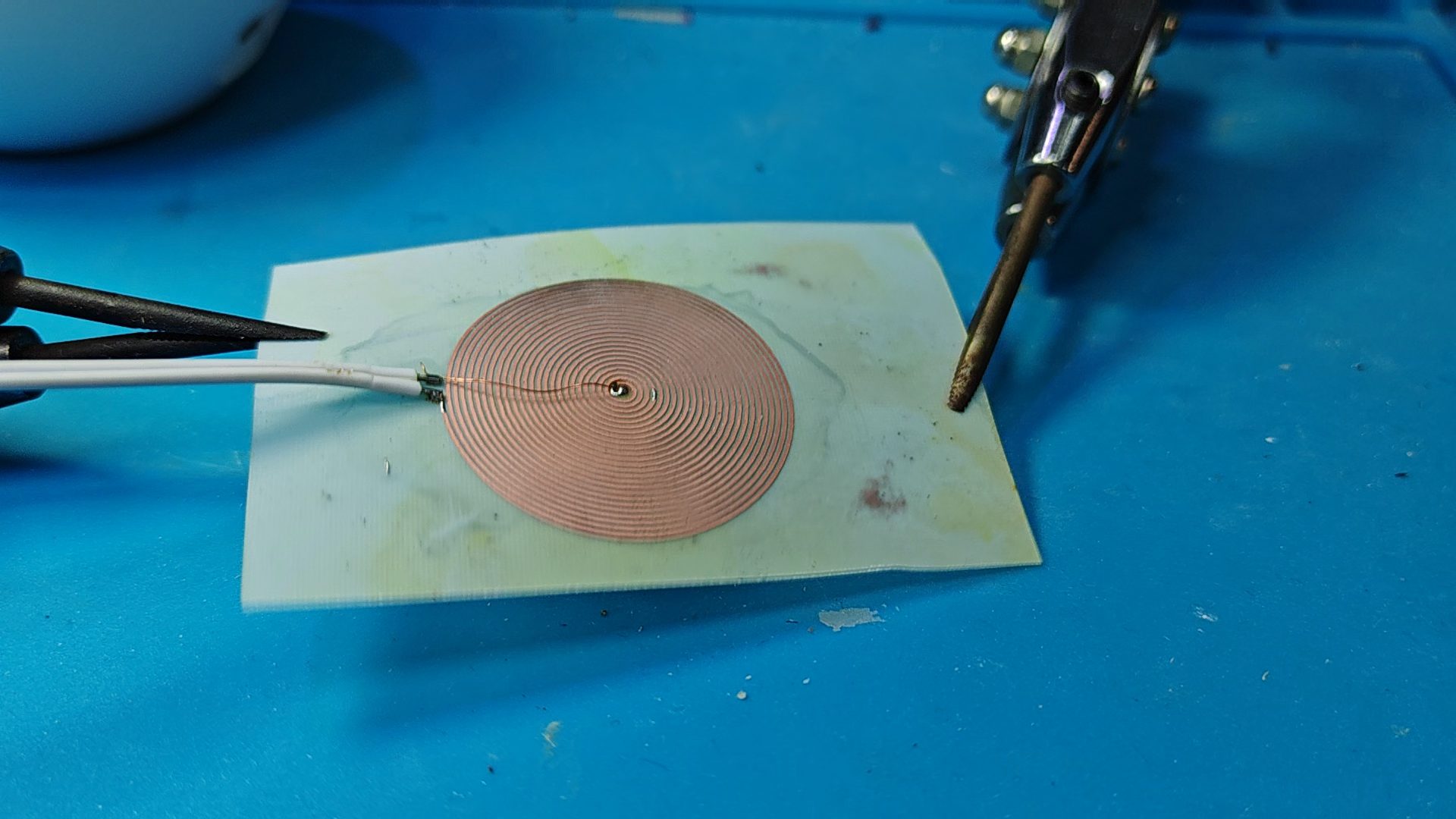

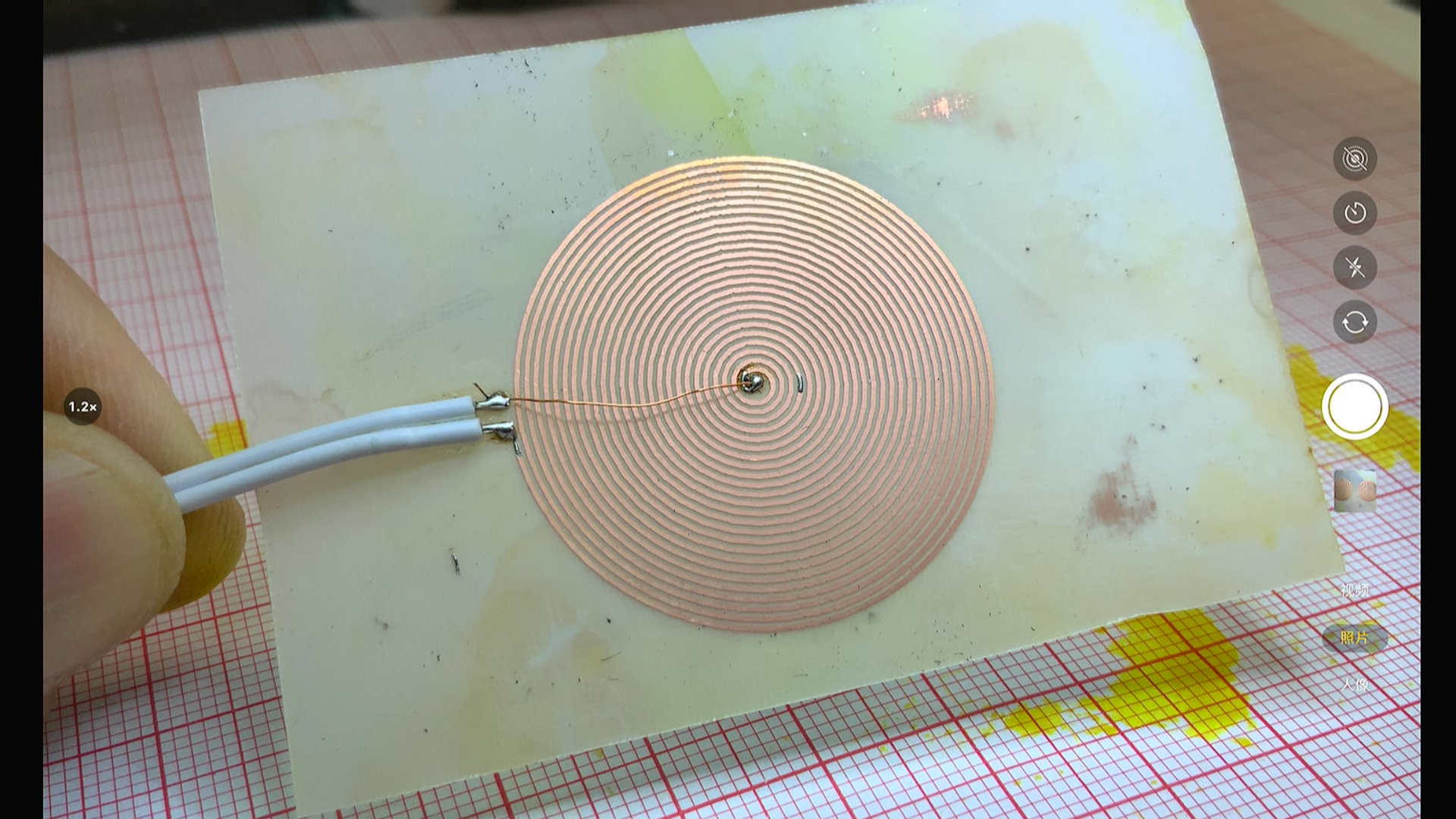

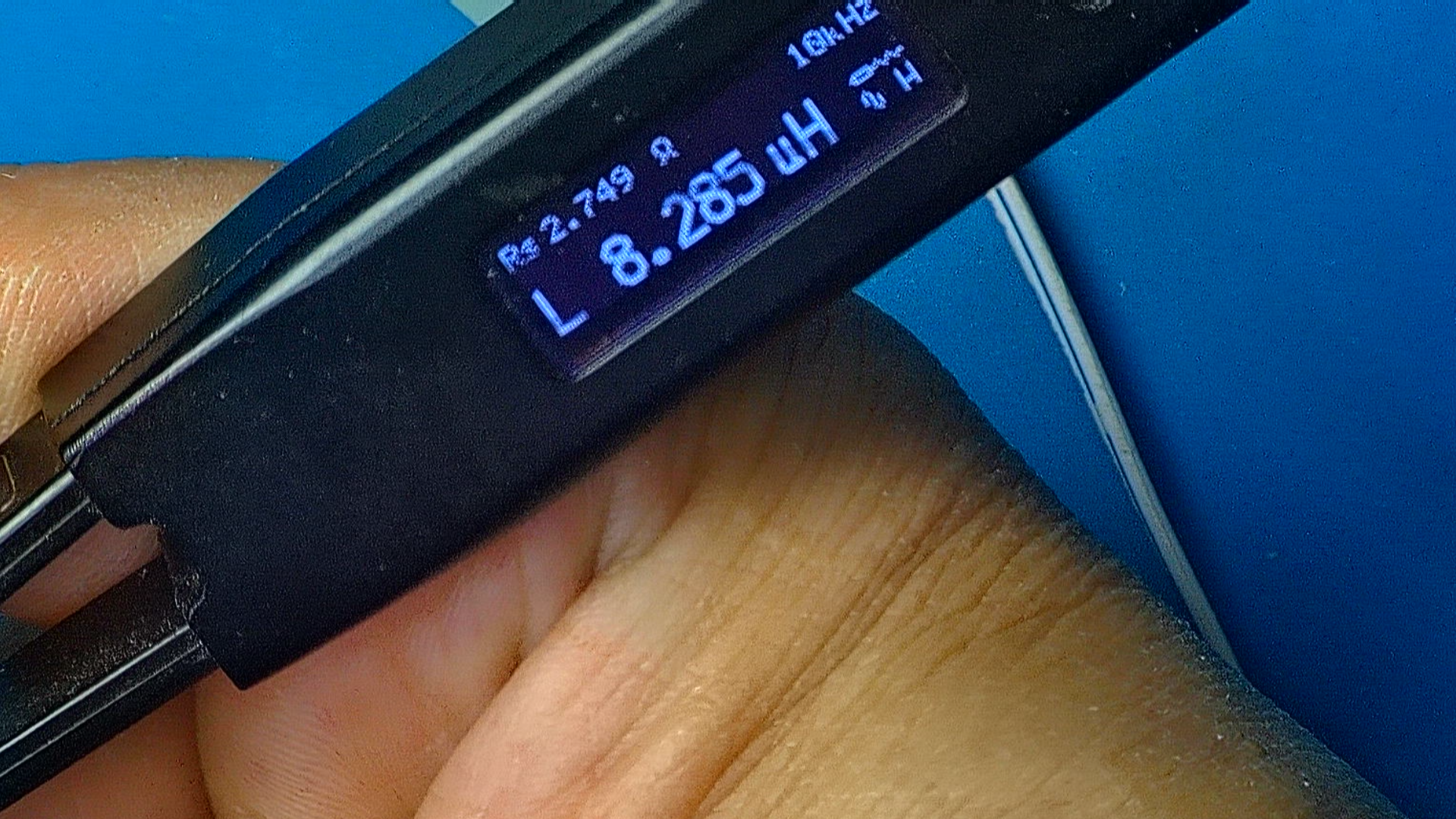

  在线圈上焊接外部引线，  使用一个细铜丝将线圈中心引到外部的焊盘上。  使用 SmartTweezer 测量线圈参数， 电感为 8.258微亨， 电阻为 2.749欧姆。

• 电感： 8.258uH
• 电阻：2.749Ω

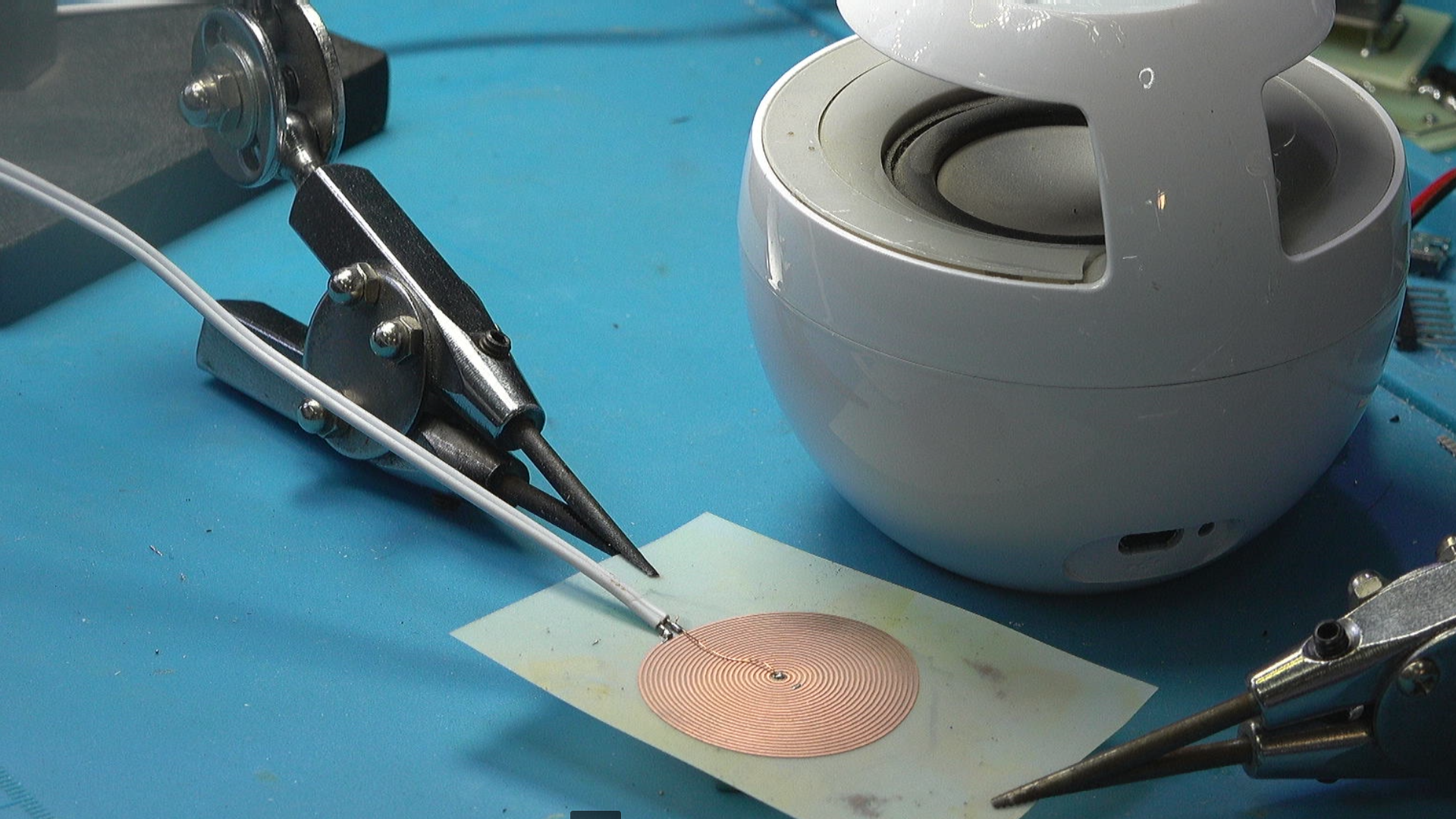

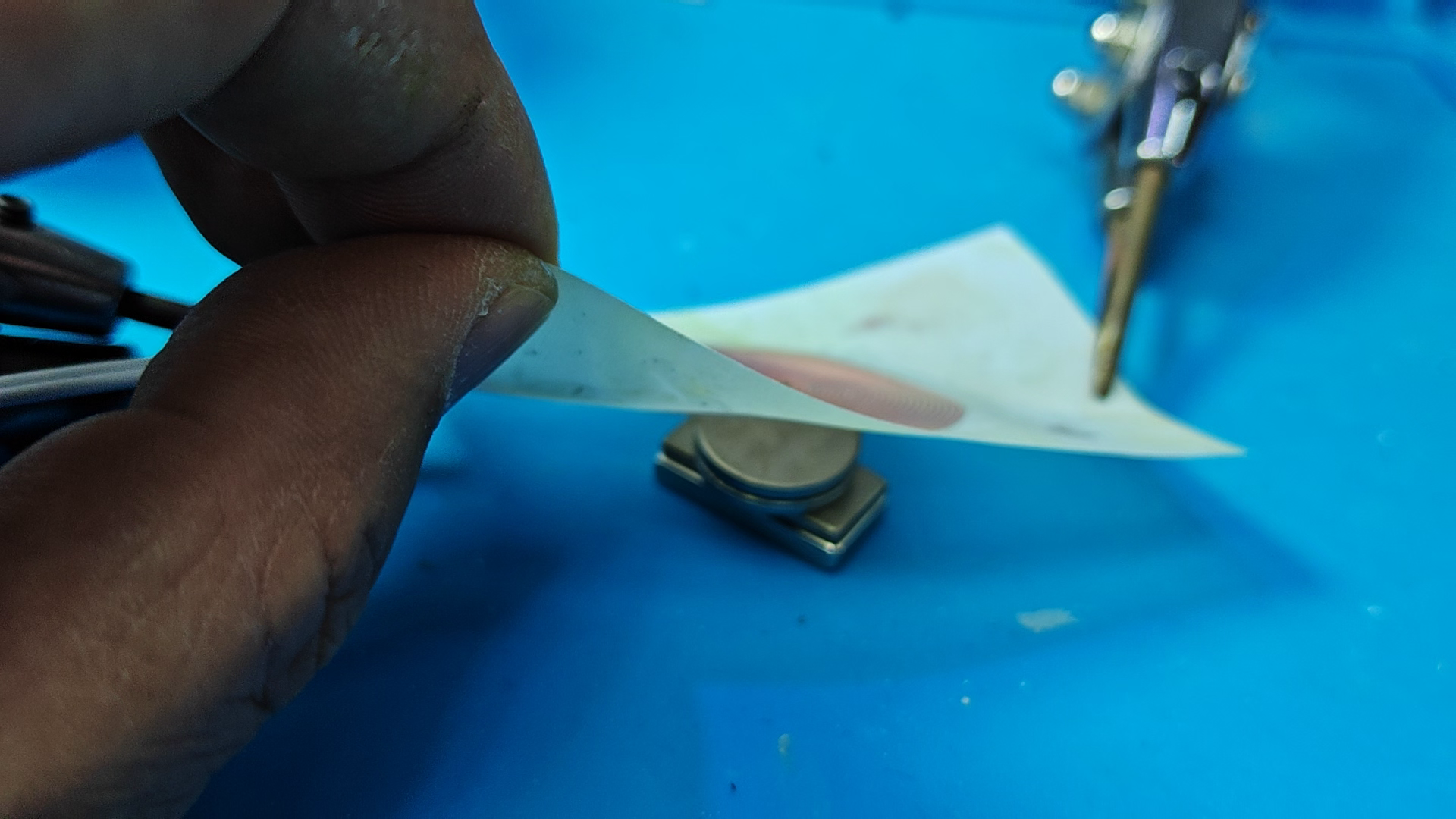

  将线圈与小型蓝牙音箱连接在一起。  放置在磁铁的上面。  蓝牙音箱播放音乐的时候， 可以听到薄膜发出声音。  这个声音比较洪亮， 但是由于产生了共振， 所以音质不是很好。 通过改变薄膜不同的应力， 对音色影响很大。



※ 总  结 ※

---

  本文测试了稍微硬一些的薄膜扬声器的特性。  发现， 薄膜震荡加大了， 声音也变大。  但是薄膜出现的共振， 使得声音有着比较大失真。

---
