微型封装 SOT23 的 HK24C02的EEPROM

微型EEPROM HK24C02

• HK24C02 EEPROM 基本特性
• HK24C02



01 EEPROM HK24C02

---

一、前言

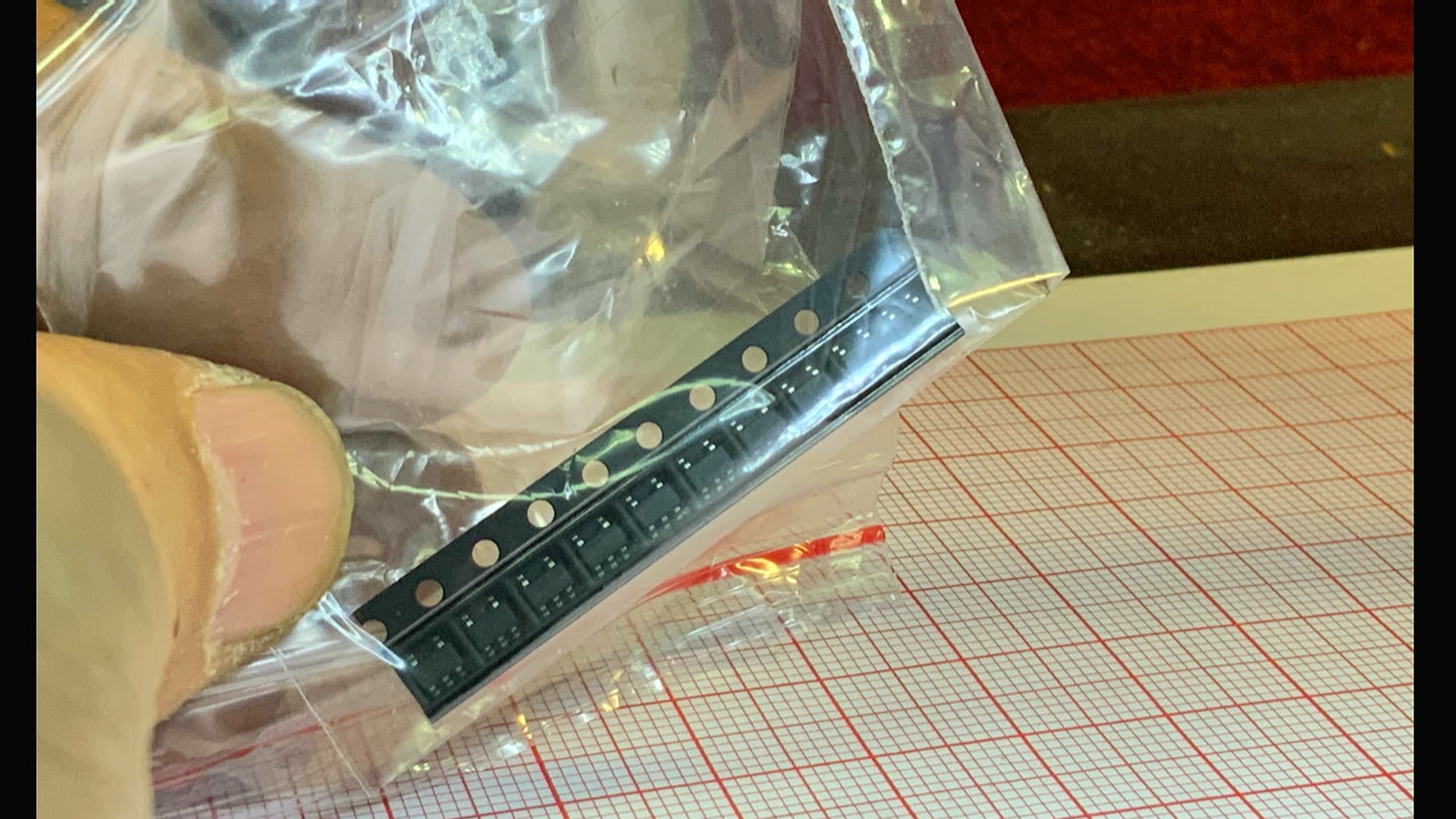

  因为需要在工程设计中使用 24C02存储电路板的参数， 前几天测试了这款不需要单独擦除命令的 EEPROM， HK24C02。 订购的SOT25封装的版本今天也到货了。  下面测试一下这个封装芯片的使用。 它比SOP8封装占用电路板的面积更小。

二、电路设计

  设计测试电路板。  采用 STM32F030单片机进行测试。  这是 SOT25 封装的 HK24C02芯片。 通过 I2C总线与单片机相连。  电路相当的简单。 铺设单面PCB，  其中包括有三个飞线。 一分钟之后得到测试电路板。  电路板制作的相当的完美。

AD\Test\2024\April\TestHK24C02SOT23.PcbDoc

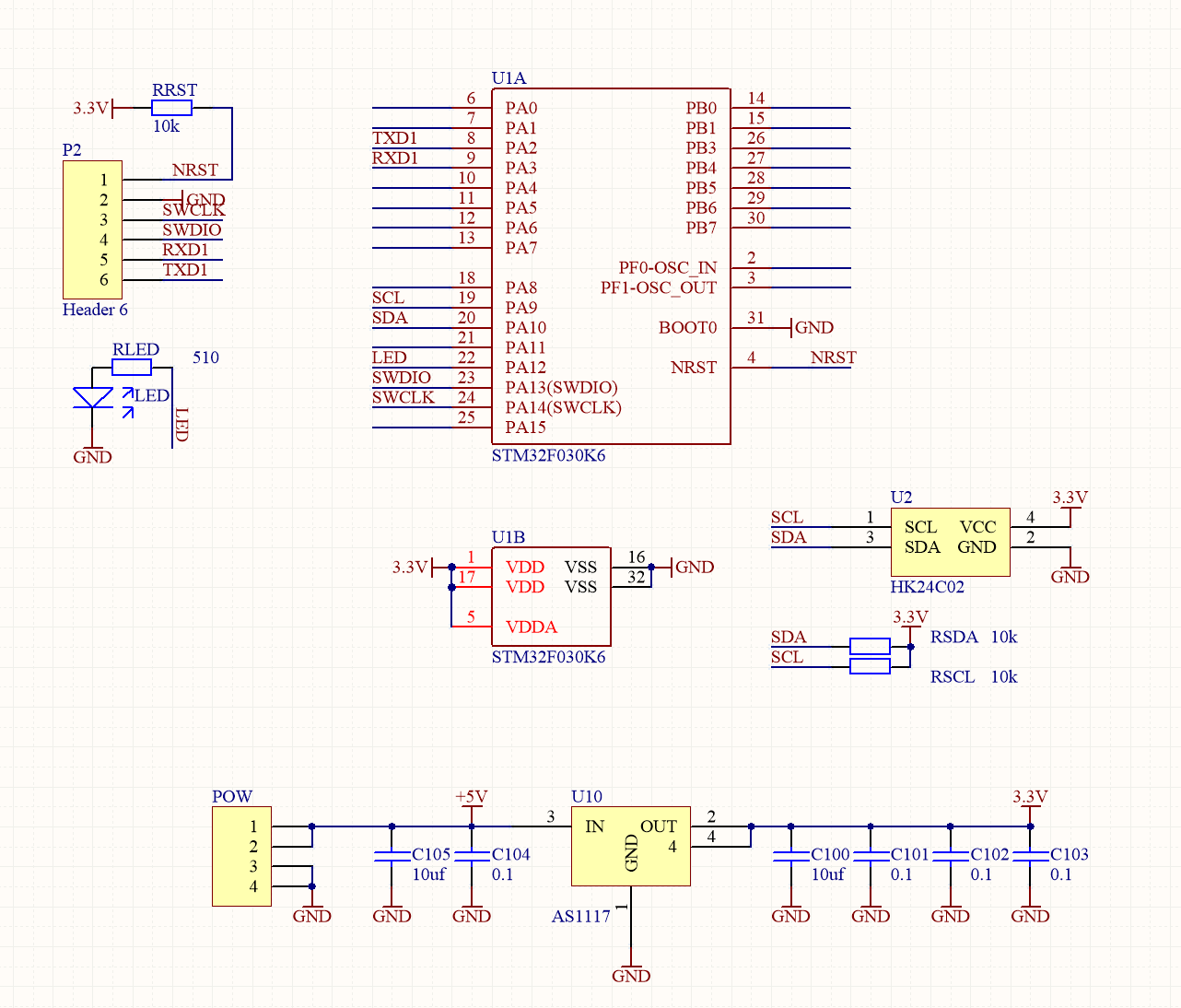

▲ 图1.2.1 实验电路板原理图

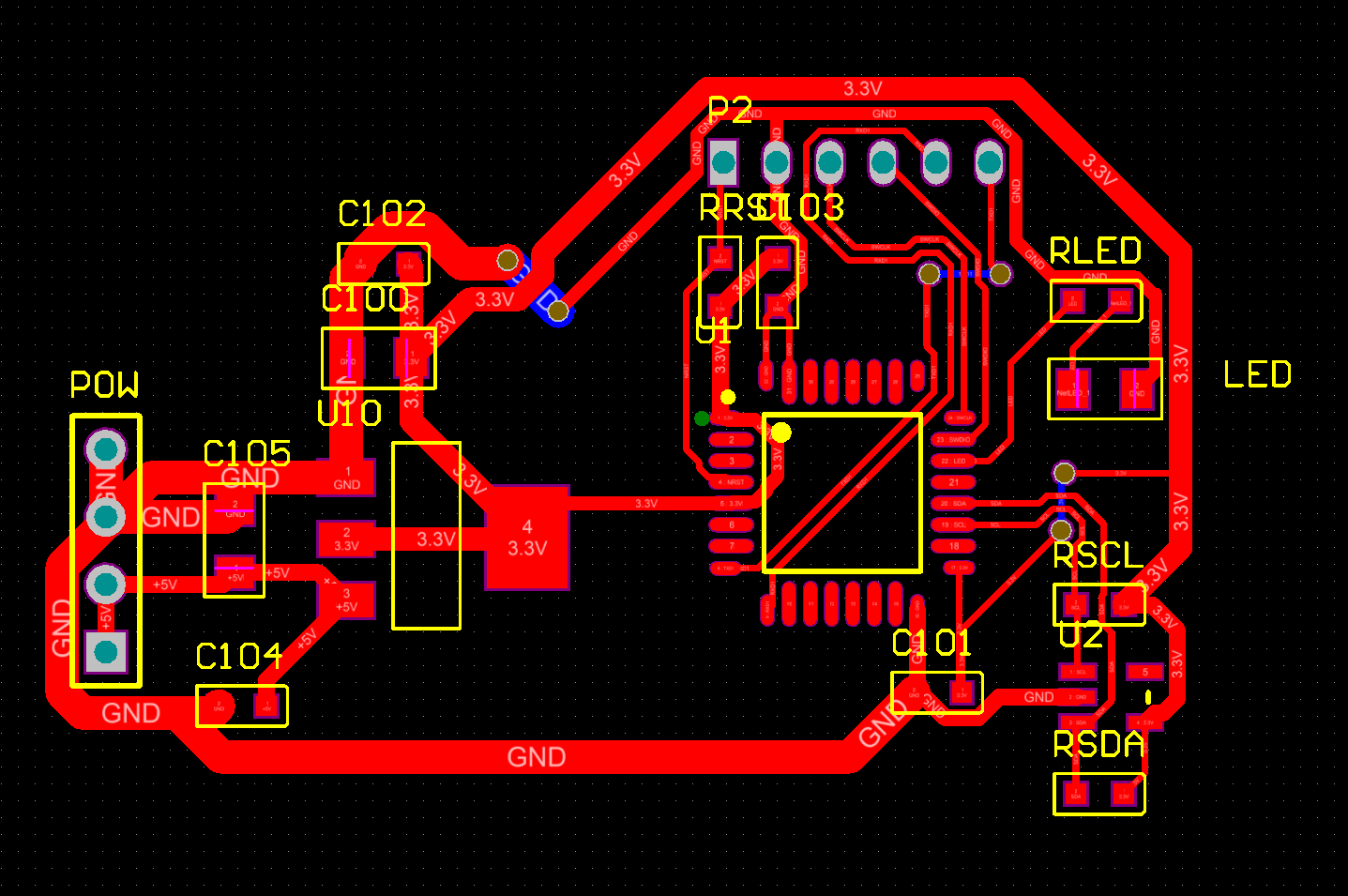

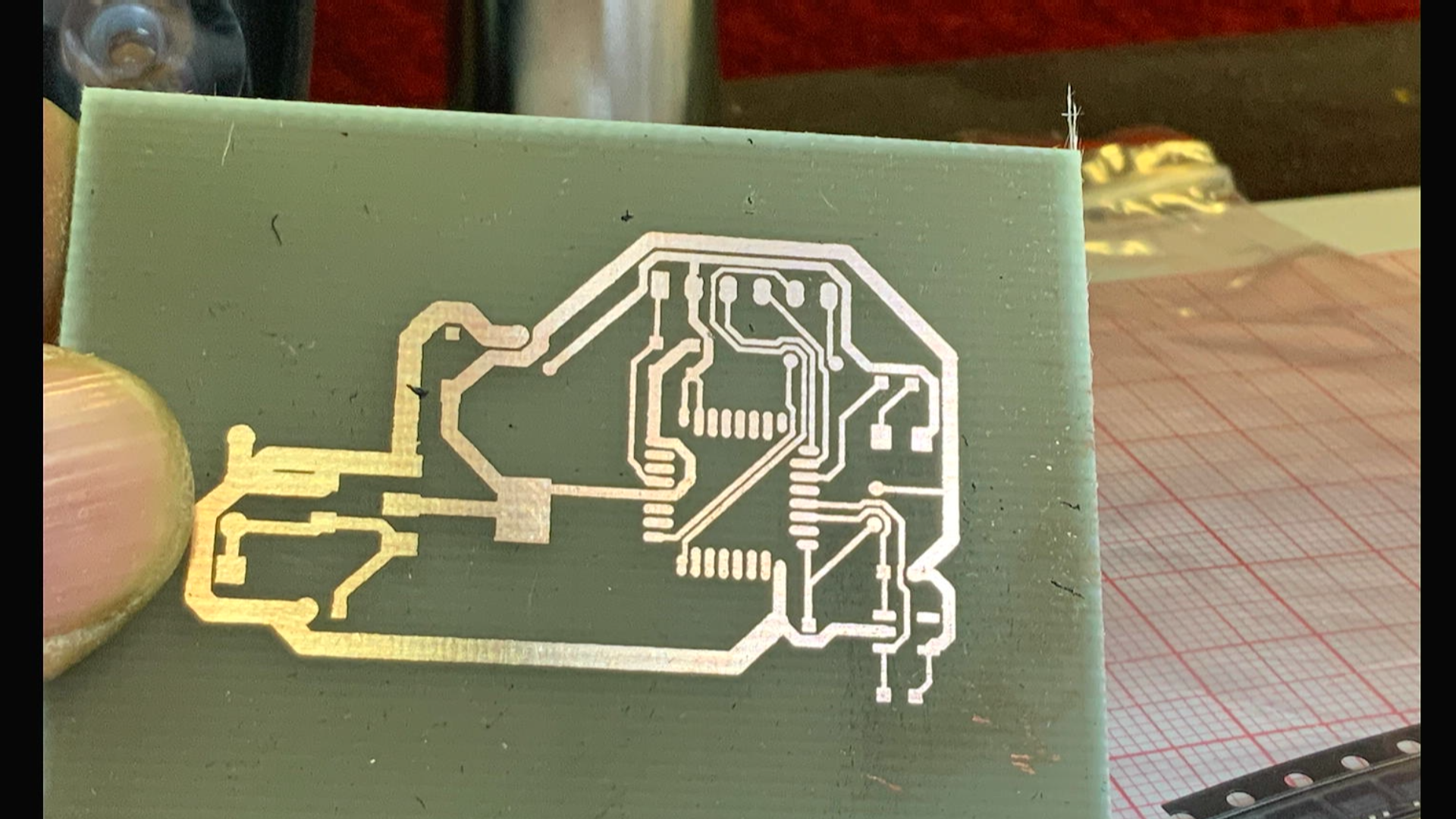

▲ 图1.2.2 单面测试电路板

三、焊接测试

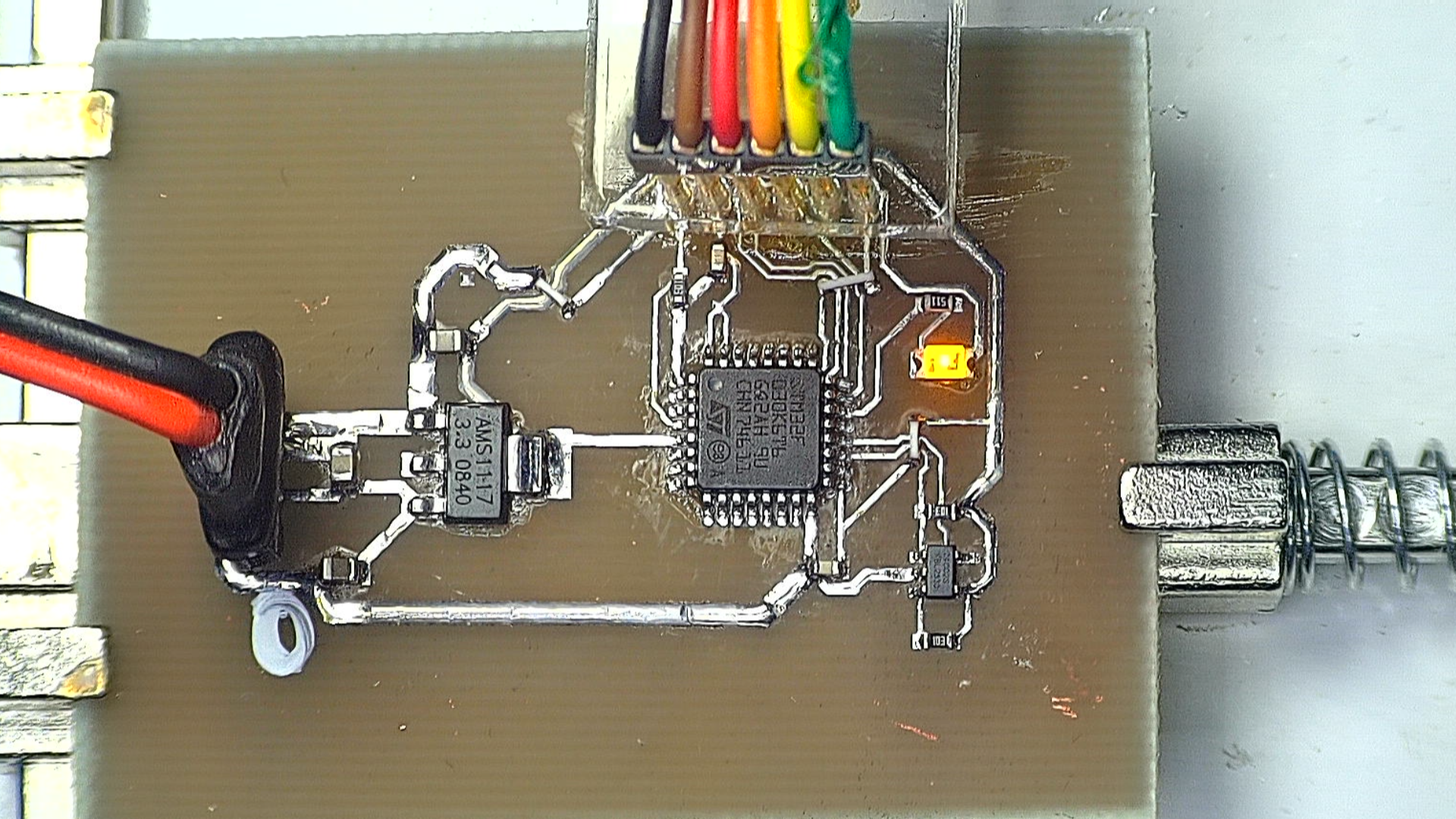

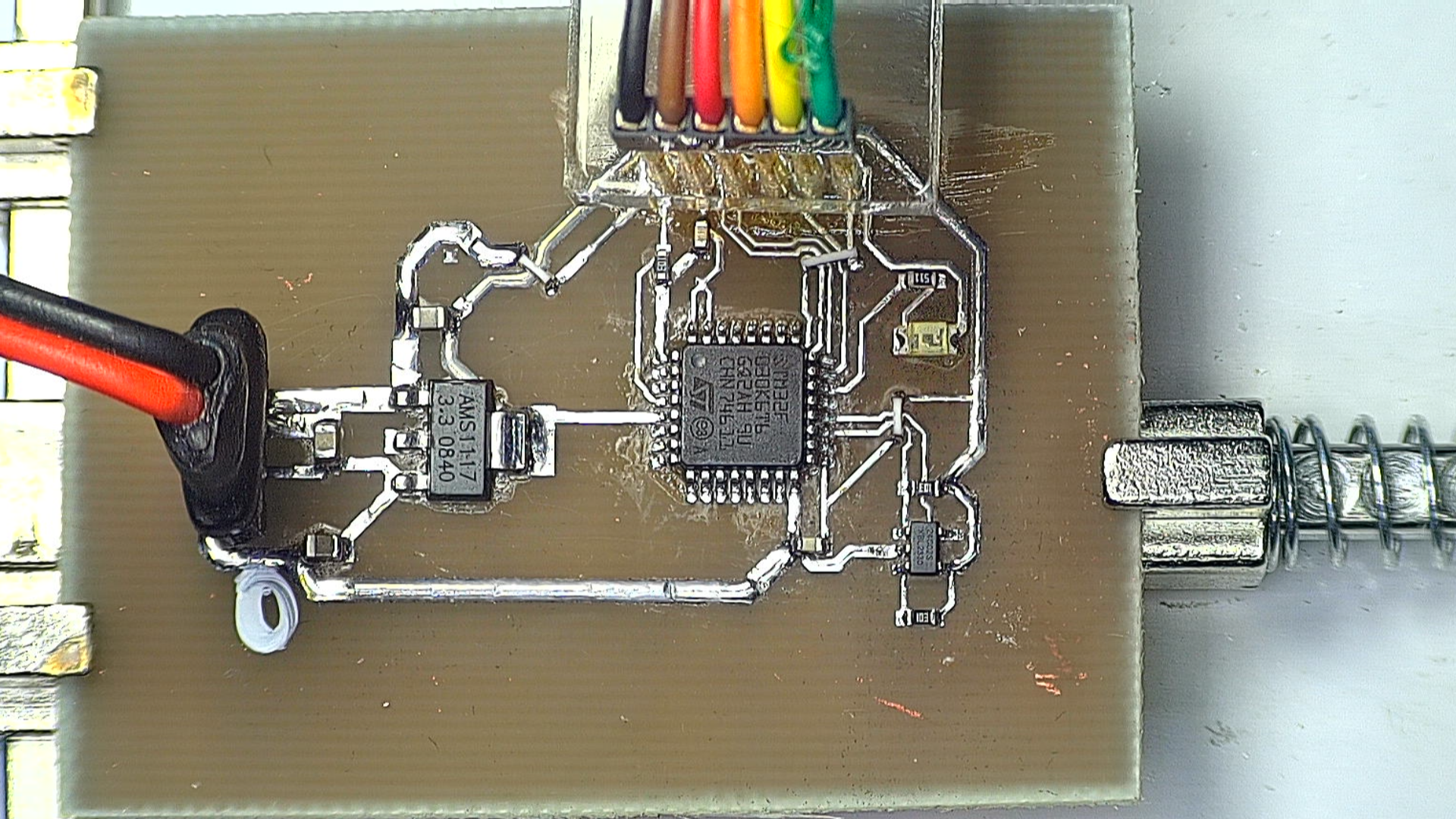

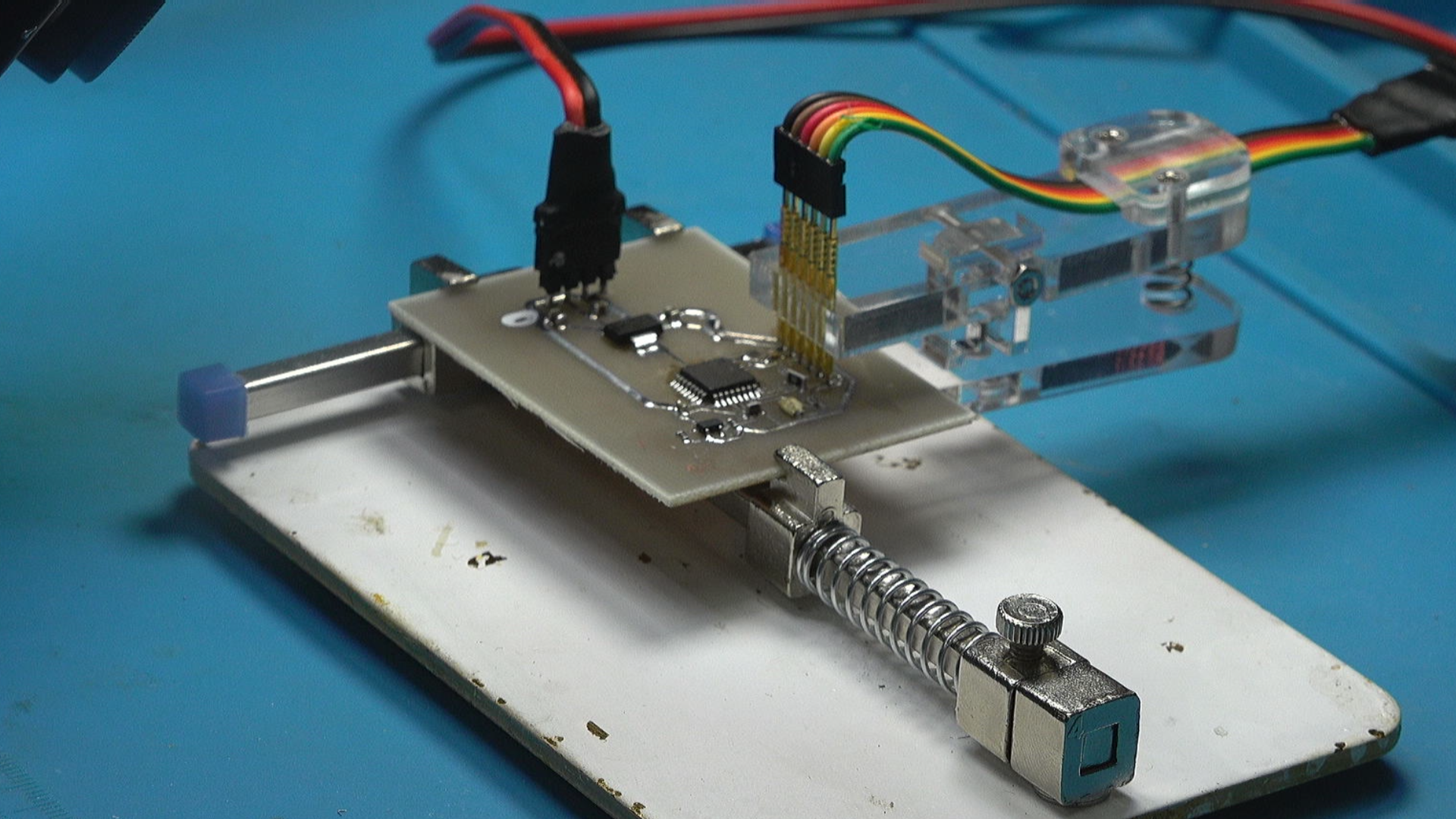

  焊接电路板。  清洗之后进行测试。  下载基础的运行程序。 电路板上的 LED 灯开始闪烁。  下面编写 I2C 总线程序， 对 HK24C02 进行访问。 好在， 这个测试程序之前已经测试过， 将它拷贝到这个新的工程中即可。

四、测试芯片

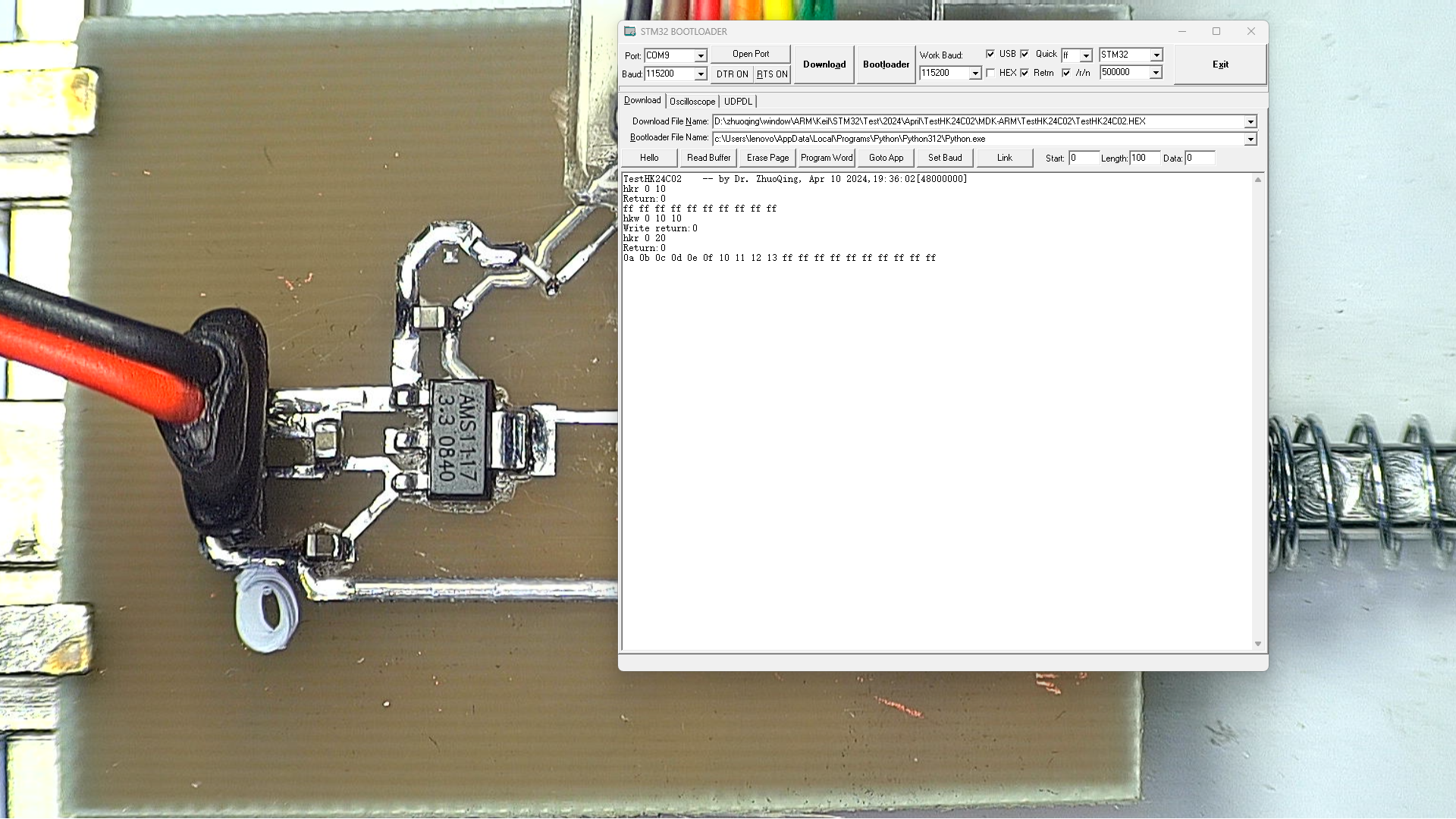

  把上次对HK24C02的程序拷贝过来。  利用串口交互， 对 HK24C02进行写入和读出。  经过验证， 一切正常。 这说明对 SOT25封装的 EEPROM 电路设计正常。 可以用于后面的工程中。



※ 总  结 ※

---

  本文对刚刚送到的 SOT25封装的HK24C02芯片进行了测试。  为后面工程中应用提供了软硬件设计基础。

---
