01 闪光灯

---

一、前言

  闪光灯在很多场合都有应用，  下面制作一个闪光灯的驱动电路，  用于课程的演示。  下面给出电路的设计和调试过程。  便于将来进行参考。

二、电路设计

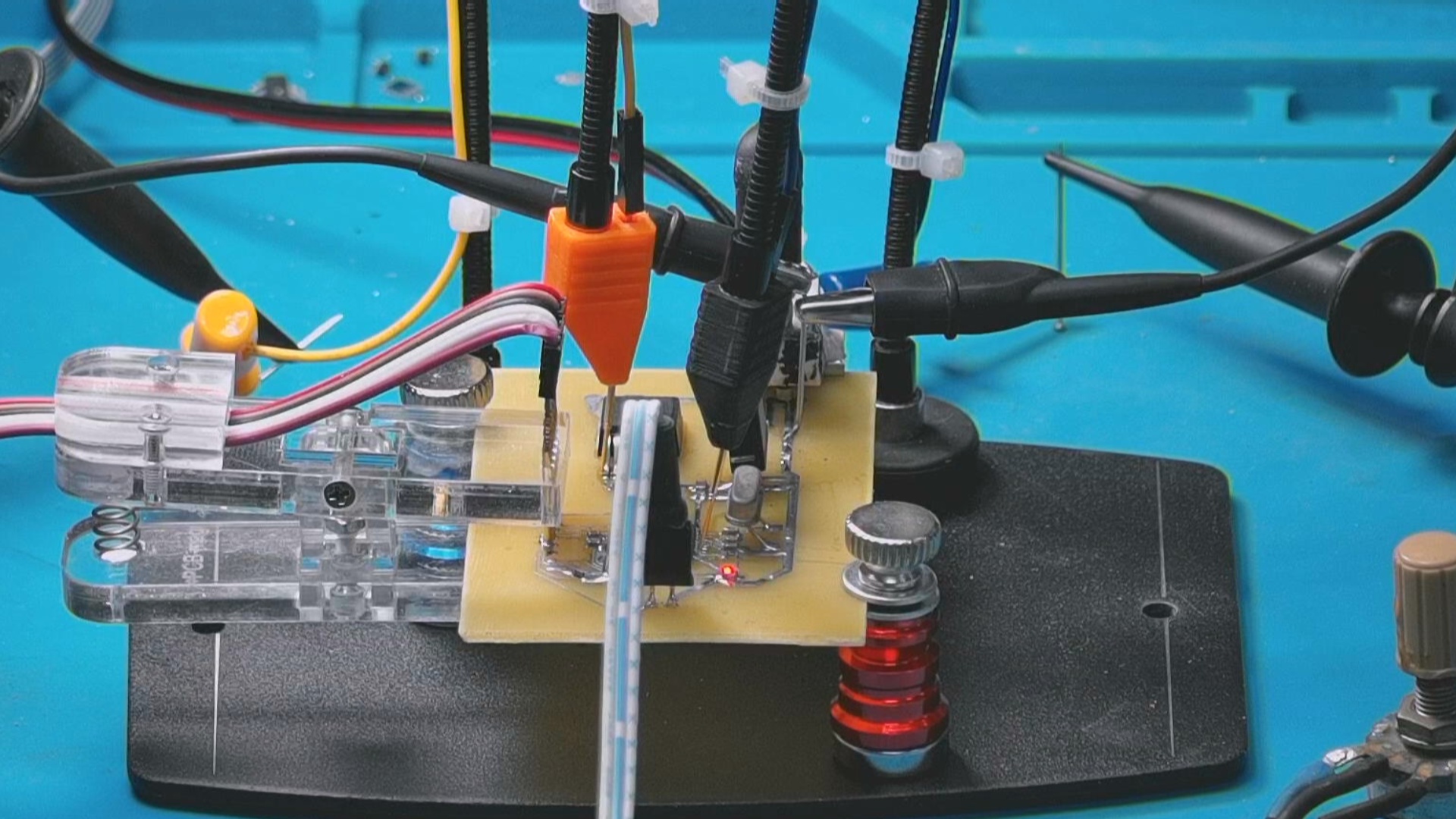

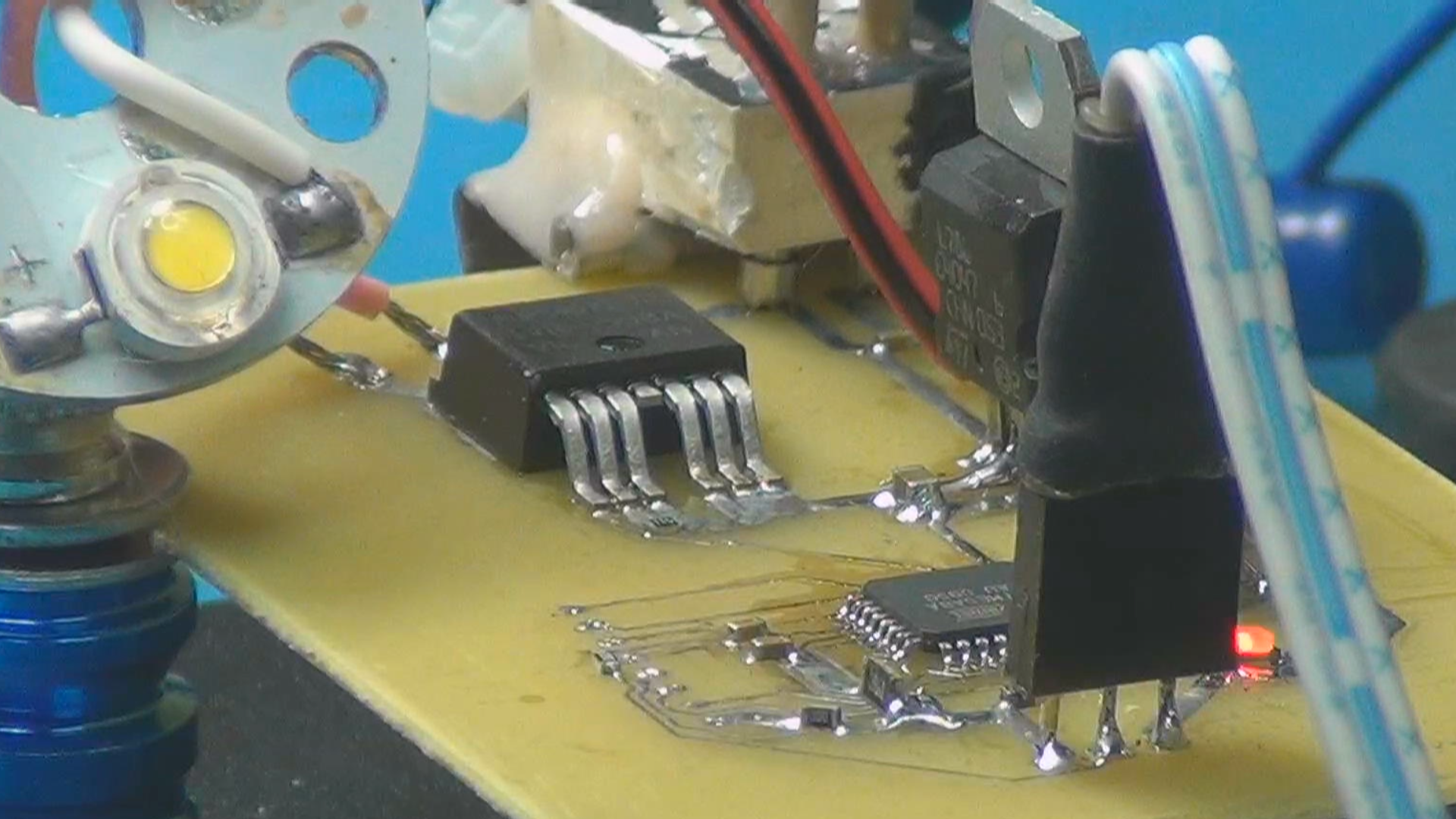

  控制电路是基于 MEGA8 单片机，  这个电路实际上在昨天用于 测试 TinyUSB 模块的功能。  通过外部的一个多圈电位器，  改变ADC输入电压，   用于设定输出频率。  使用 三个 IO口 驱动 一个功率MOS管的通断，  频闪灯由 MOS管驱动闪烁。  通过软件 确定频闪灯的频率和点亮的时间长度。  铺设电路板， 使用单面PCB制作。   一分钟之后得到电路板， 电路板制作的非常完美。  下面进行焊接调试。

AD\Test\2024\May\FlashLightMEGA8.SchDoc

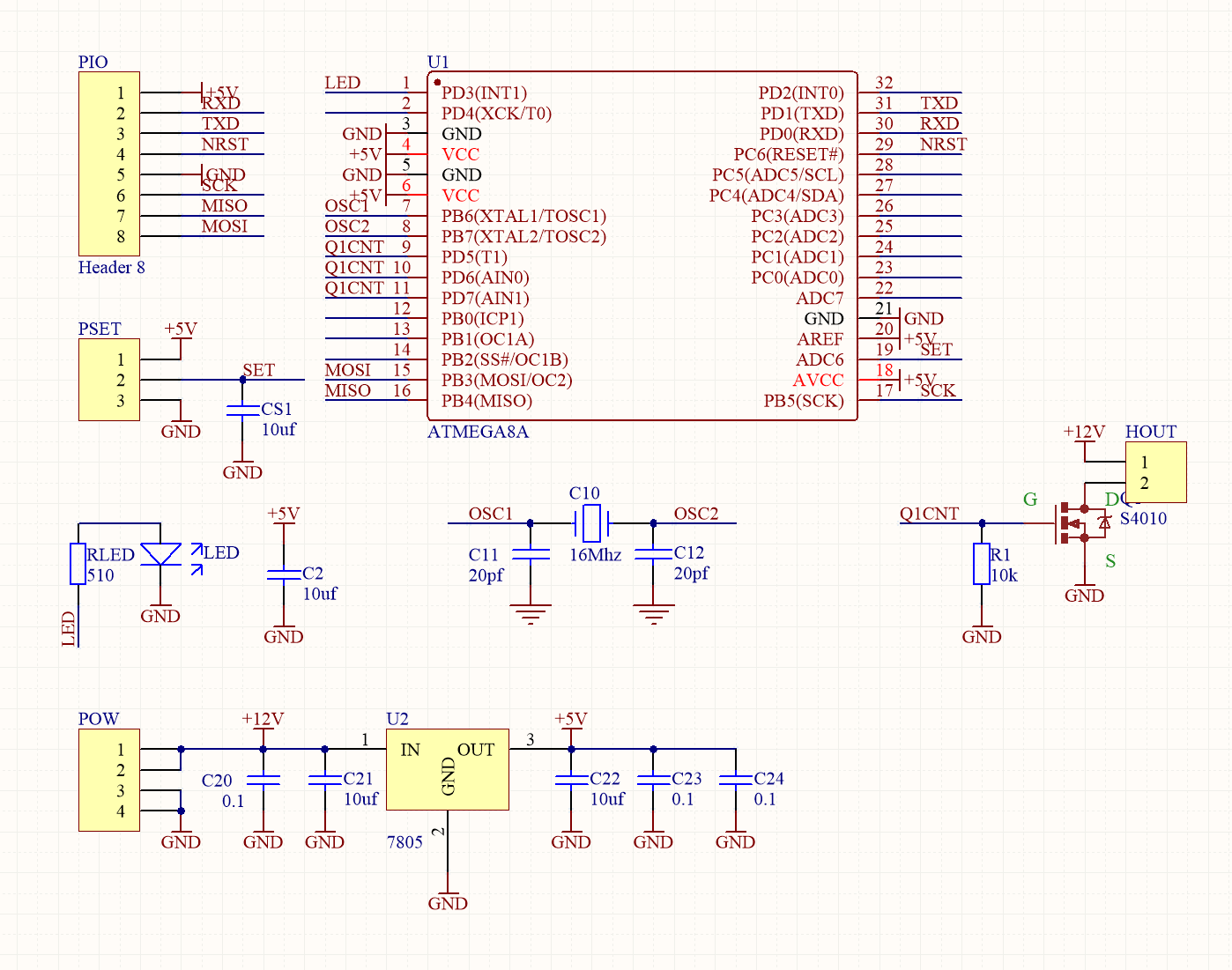

▲ 图1.2.1 测试电路原理图

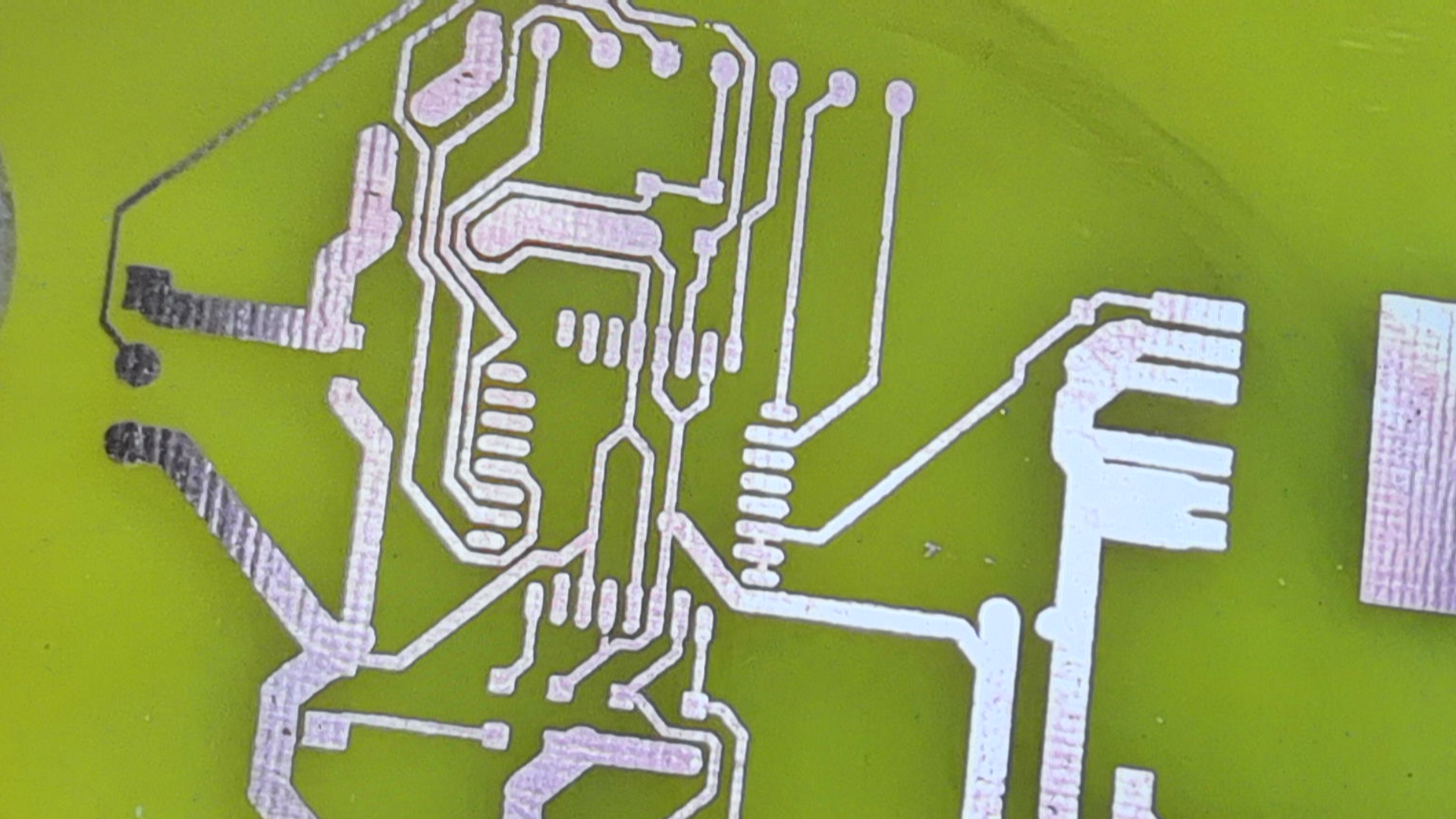

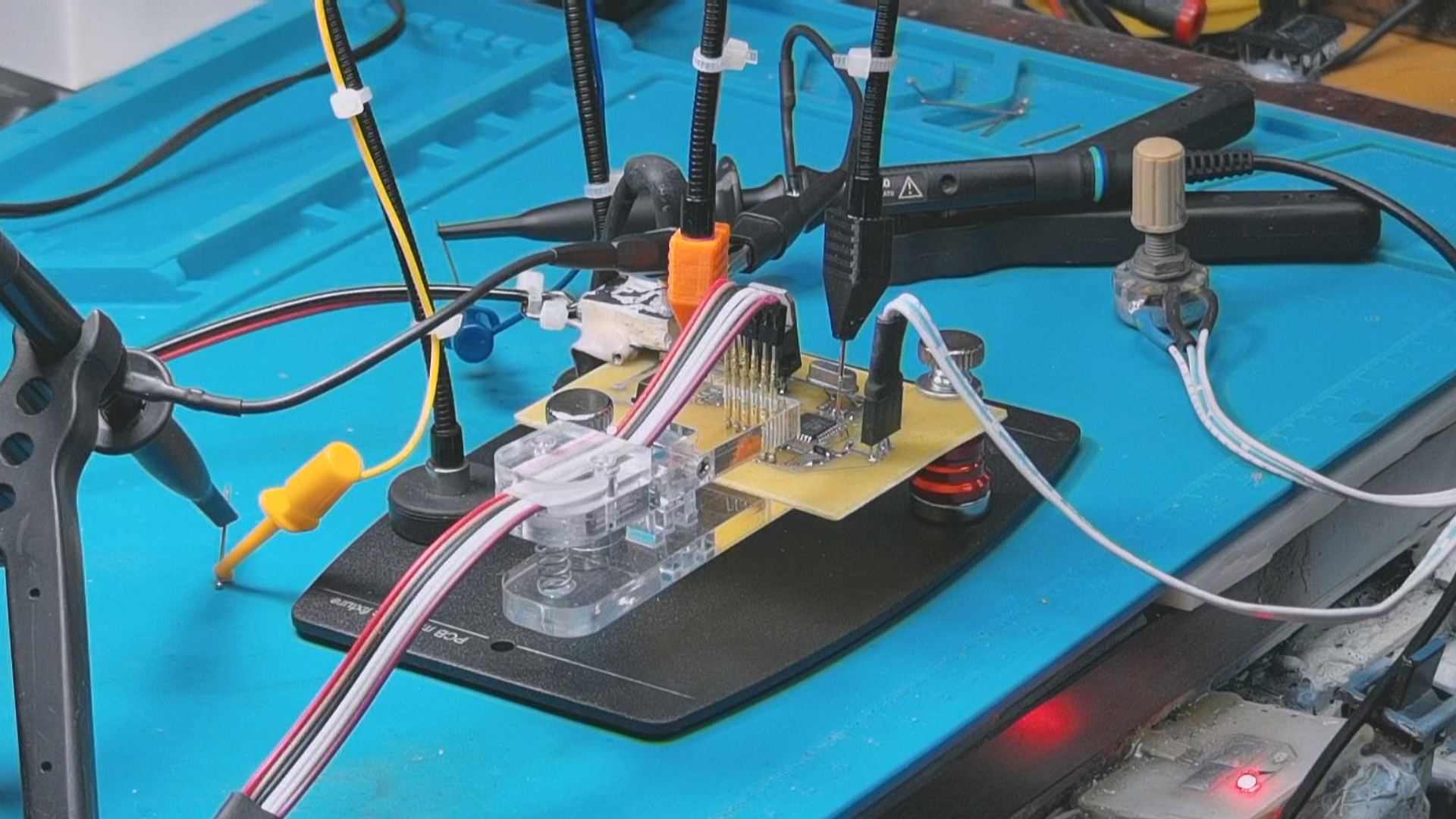

▲ 图1.2.2 测试PCB

三、电路调试

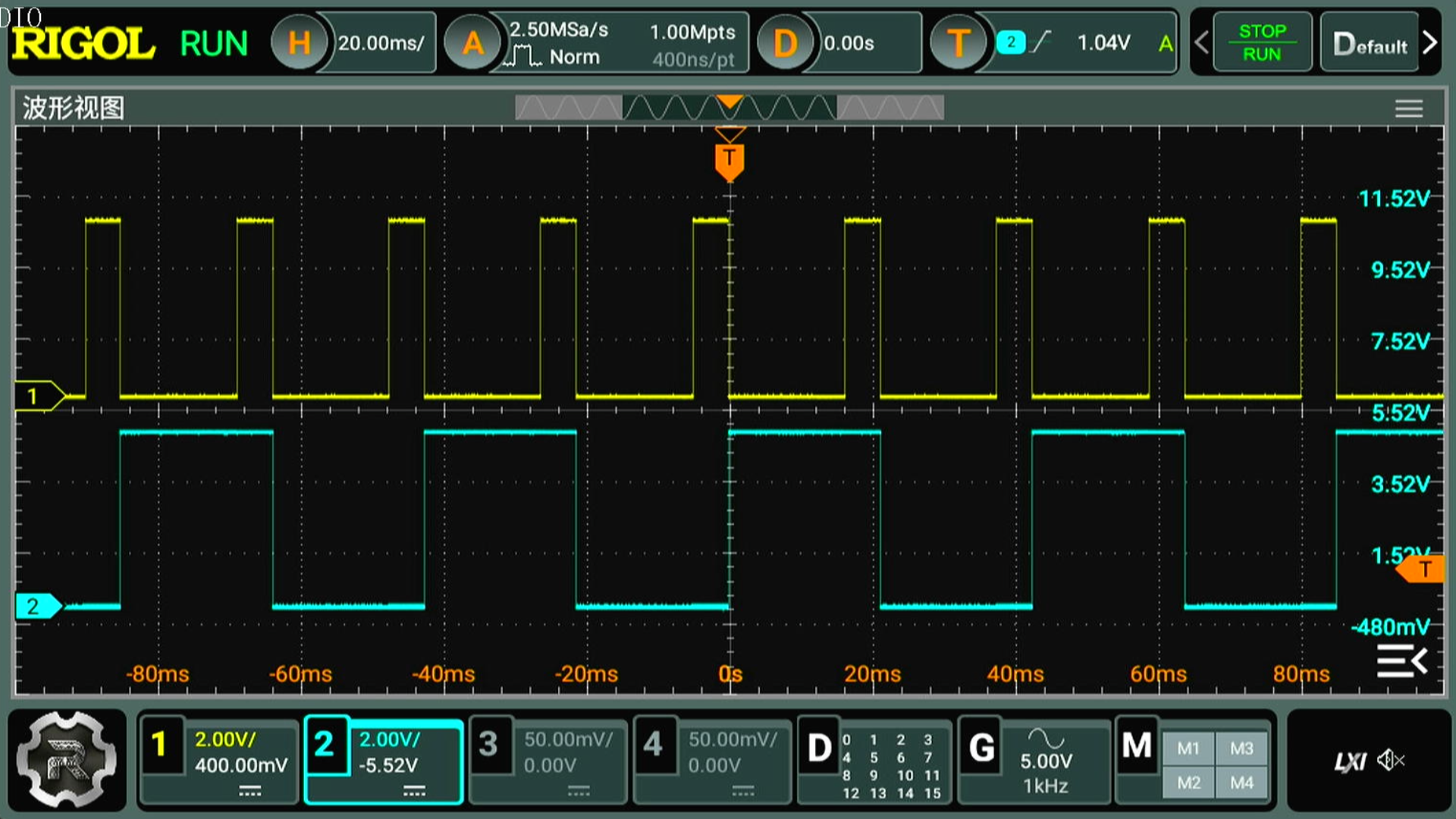

  编写MEGA8 程序， 使用 TIME1,TIME2两个定时器，  分别控制输出脉冲的周期和脉冲宽度。  在TIME1 中断结束时， 启动TIME2，  完成一个 5 ms 输出的固定脉冲宽度。  通过 ADC 读取外部电位器的输入电压，  控制震荡频率， 从 1Hz 变化到 100Hz。 这里显示的是输出脉冲信号， 它直接驱动MOS管的栅极。

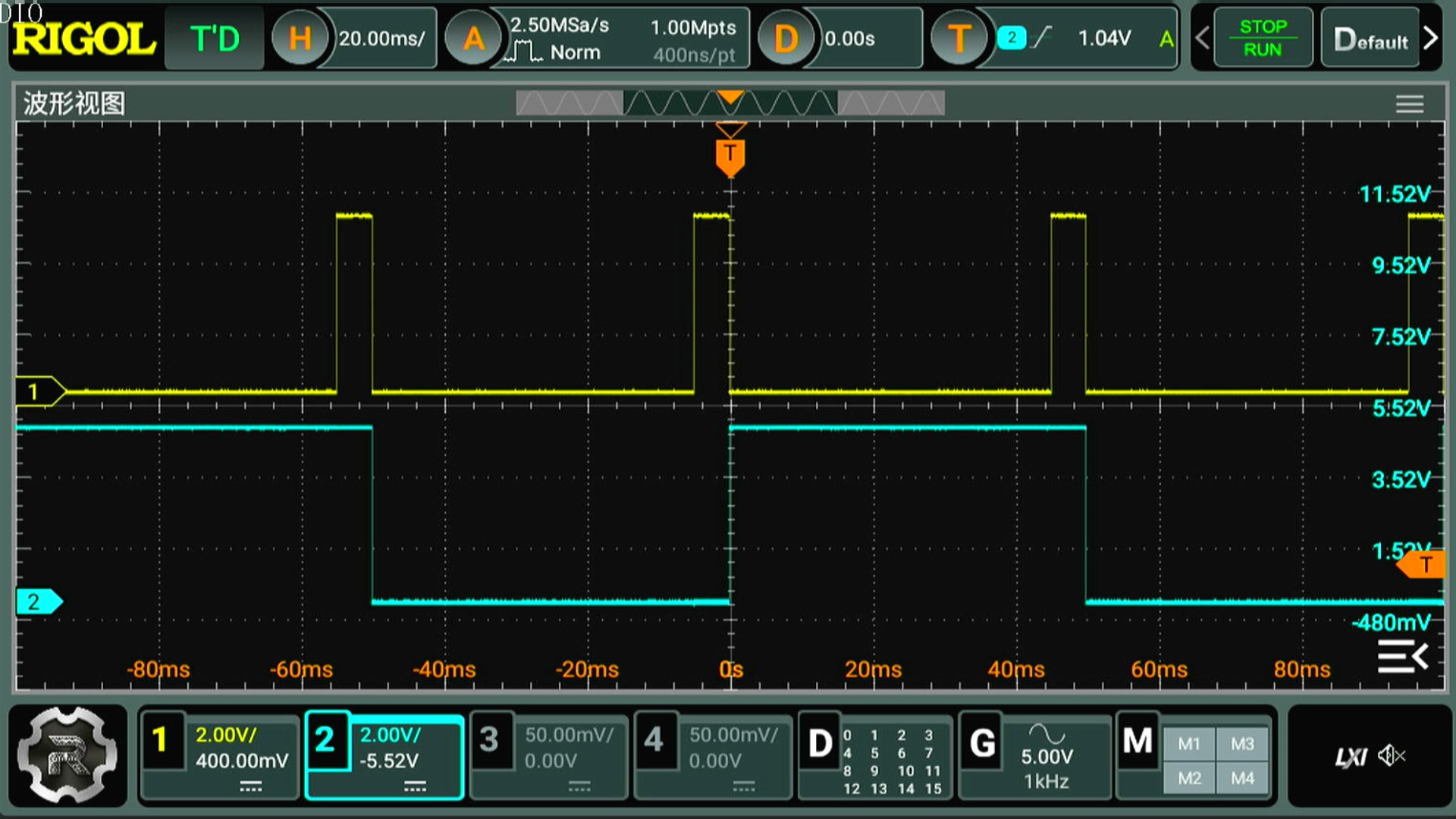

  手改动设定频率的电位器，  输出脉冲信号的频率随之改变。  但是脉冲宽度不变， 脉冲宽度始终为 5毫秒。  脉冲宽度不变， 可以保证闪烁输出的光强是一样的。  至此， 对于控制模块的信号部分就已经调试完毕了。  下面连接外部的功率闪光灯， 看一下实际的效果。

四、闪光效果

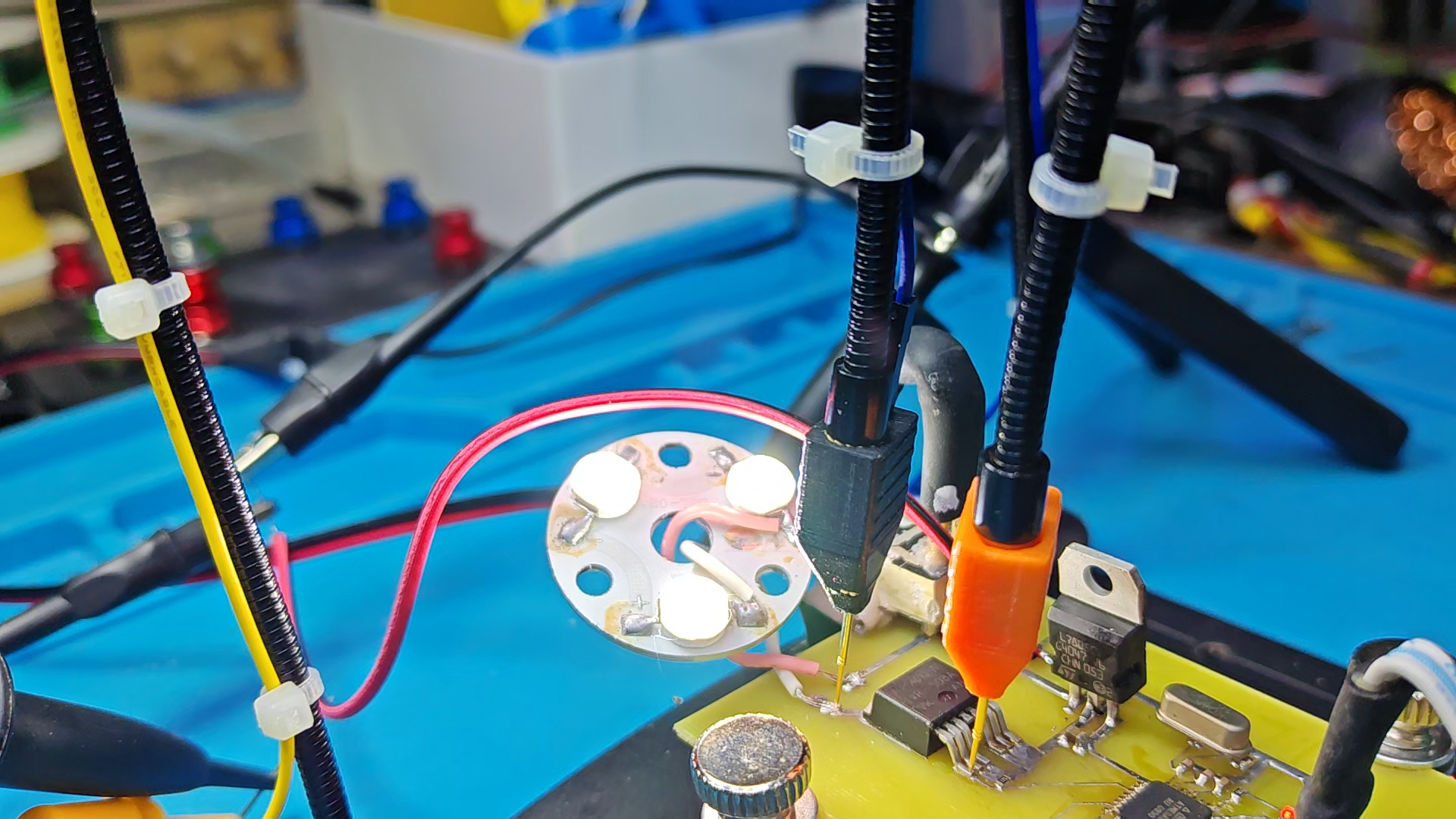

  讲一个强光白色LED 接入到电路。   功率MOS管控制 LED 是否导通。  现在设置工作电压为 12V， 上面是MOS管上的漏极电压， 下面是栅极电压。  改变闪烁频率， 可以看到在摄像头下， LED出现不同的闪烁方式。 这与直接现场肉眼观察的现象不一致。

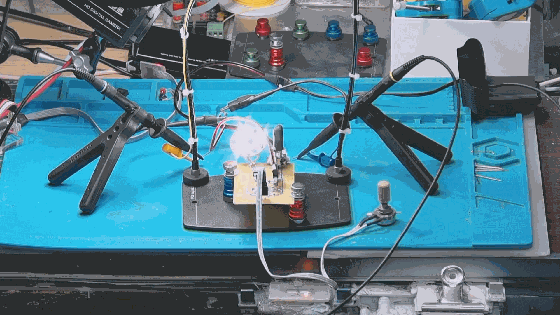

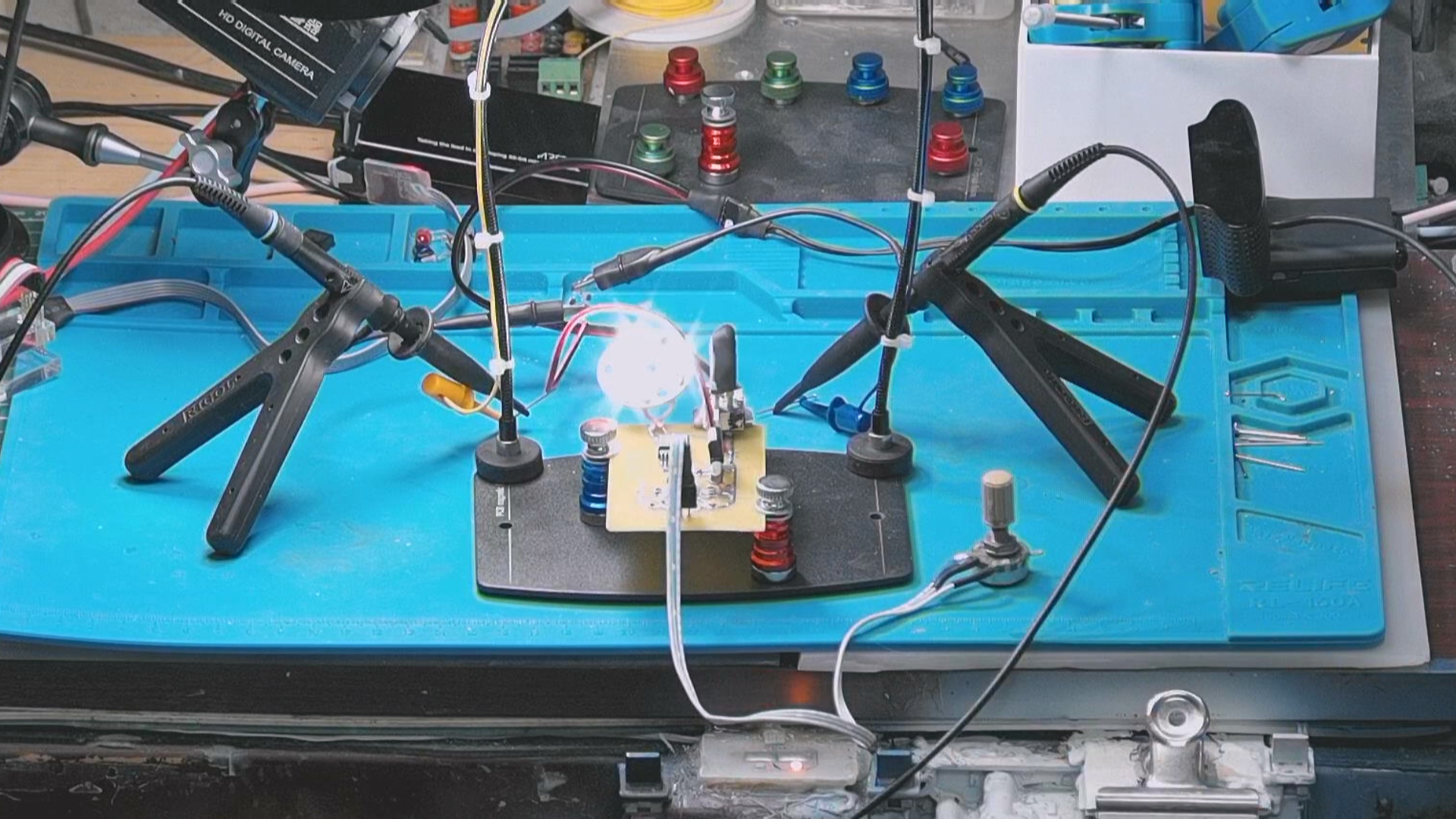

▲ 图1.4.1 闪光灯的工作状态

  观察一下闪光灯的情况，  手机拍摄的视频显示闪光灯呈现周期性的变化， 但实际上它在快速闪烁。  手工进行微调， 可以观察到LED 停止闪烁。  此时， 应该是LED的频率与手机拍摄频率相同。 手机现在设置的是 30帧每秒。MOS管导通频率为 30Hz。  在高清摄像头拍摄下， 它的拍摄周期为 25Hz。   可以看到 LED呈现 5Hz 的闪烁。  这是两者之间的拍频。



※ 总  结 ※

---

  本文记录了一个闪光灯驱动电路的设计，  基于单片机MEGA8 设计，  通过外部电位器改变闪烁频率，  利用这个小电路， 来完成课堂闪光灯的实验演示。   使用MEGA8单片机 也是看中它的工作电压比较高，  可以直接驱动MOS管，  这样变简化了电路设计。

---
