WiFi串口功率Hub模块

基于WiFi的无线总线模块



01 WiFiHUB

---

一、前言

  在平时电路调试过程中，  通常需要将多个电路的功能进行协同使用。  为了便于协同， 下面准备设计一个集线器，  能够为每个电路提供5V电源以及串口通讯。  这样便可以有上位机分别对它们进行控制。  下面就开发这个具有四个接口的WiFi总线模块。

二、电路设计

  设计电路，  总共有四个接口。  通过与门将串口输入合并在一起。 然后连接到WiFi模块。  WiFi模块通过 UDP 协议与上位机通讯。  设计电路板，  一分钟之后得到单面电路板。 下面焊接测试。

AD\Test\2024\June\WiFiPowerHub.SchDoc

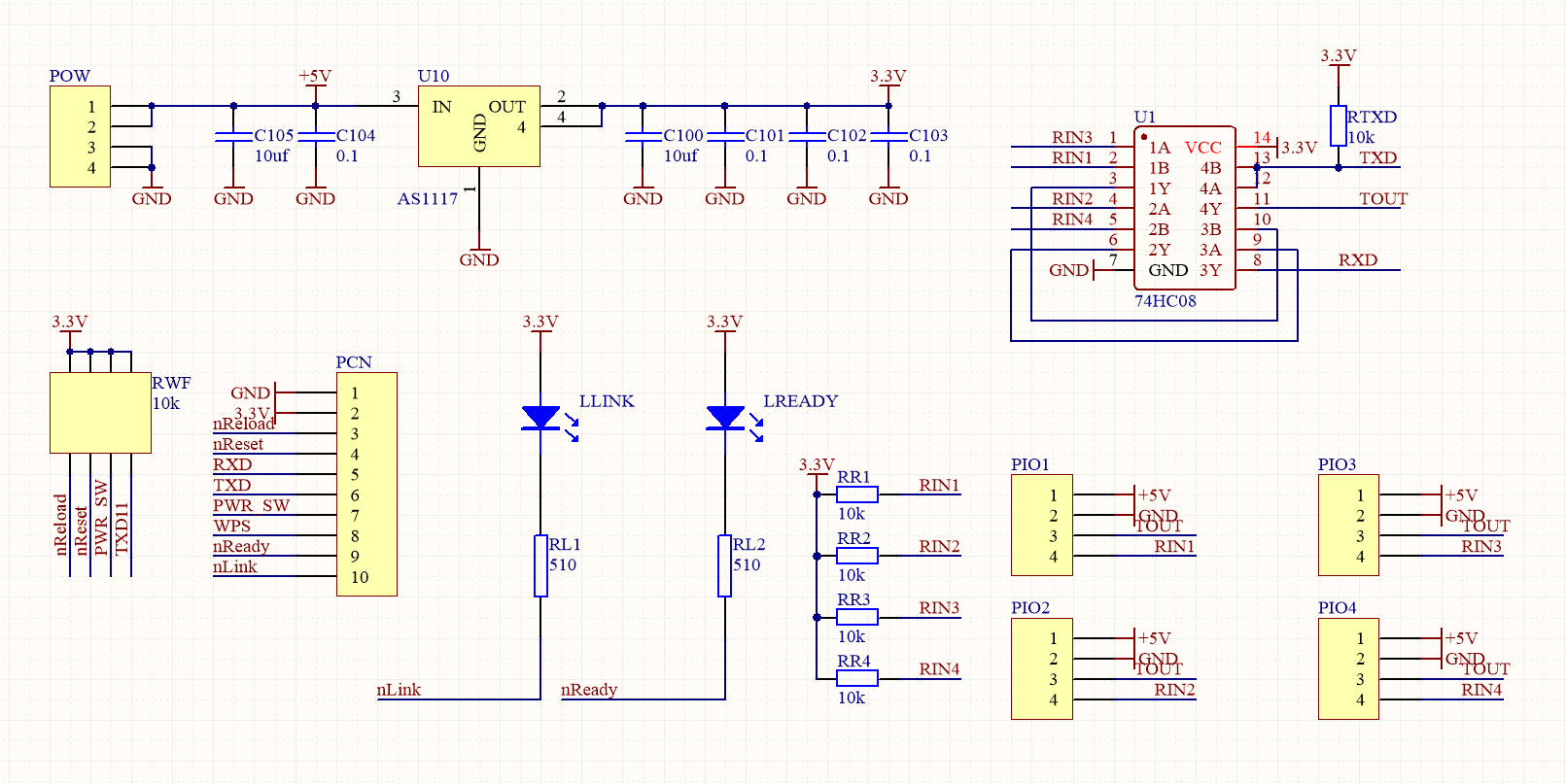

▲ 图1.2.1 HUB电路原理图

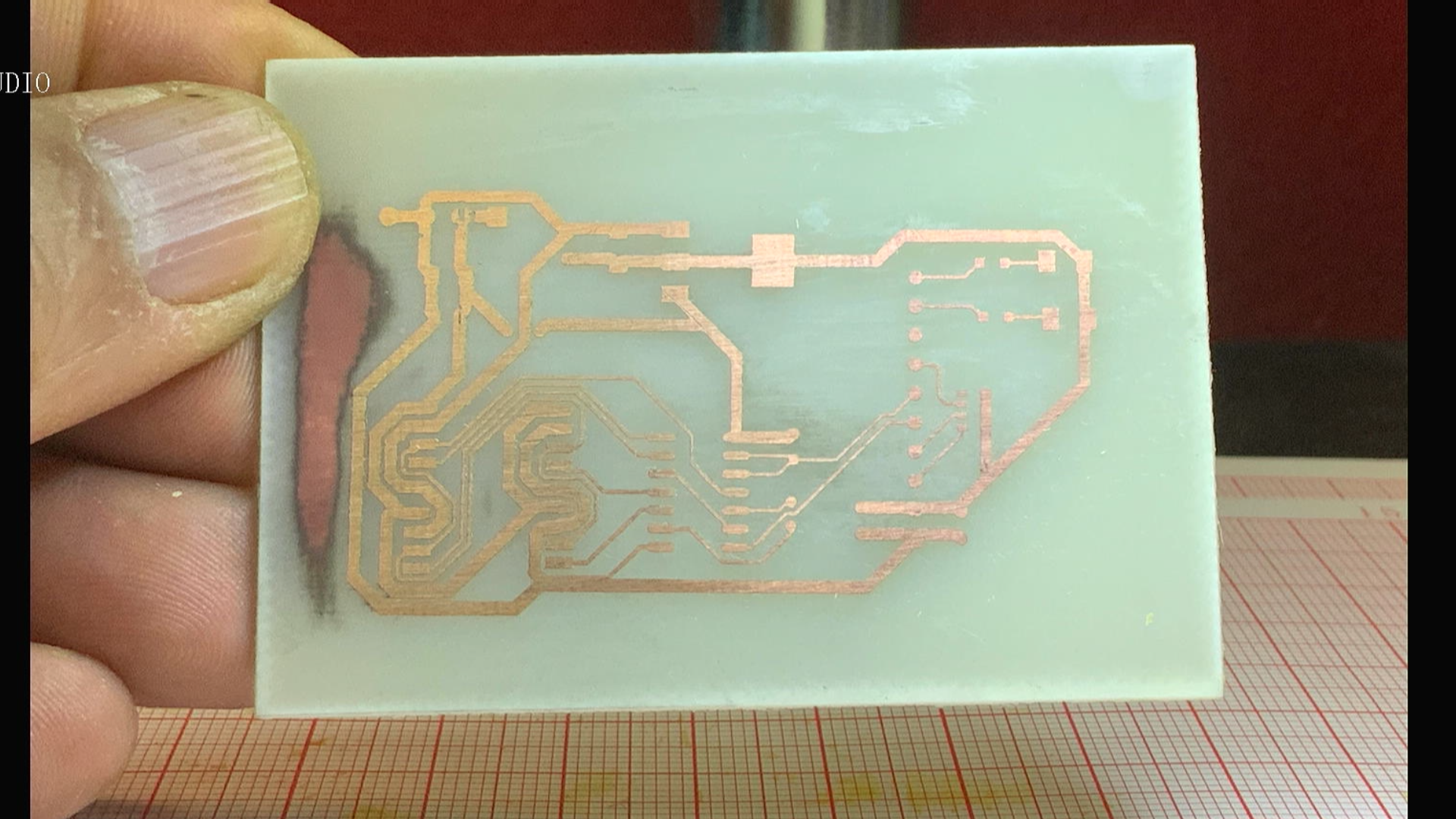

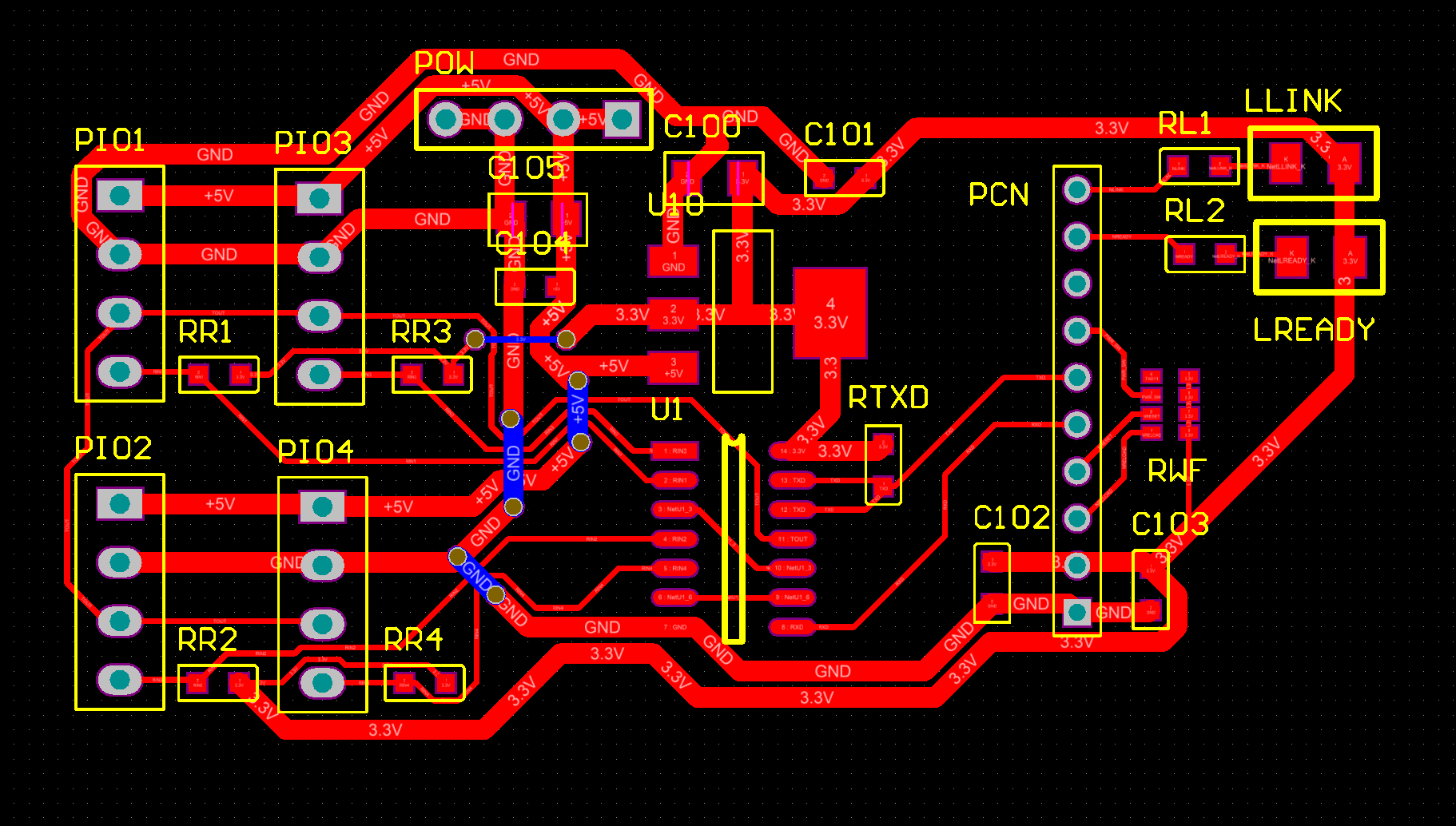

▲ 图1.2.2 重新设计PCB电路

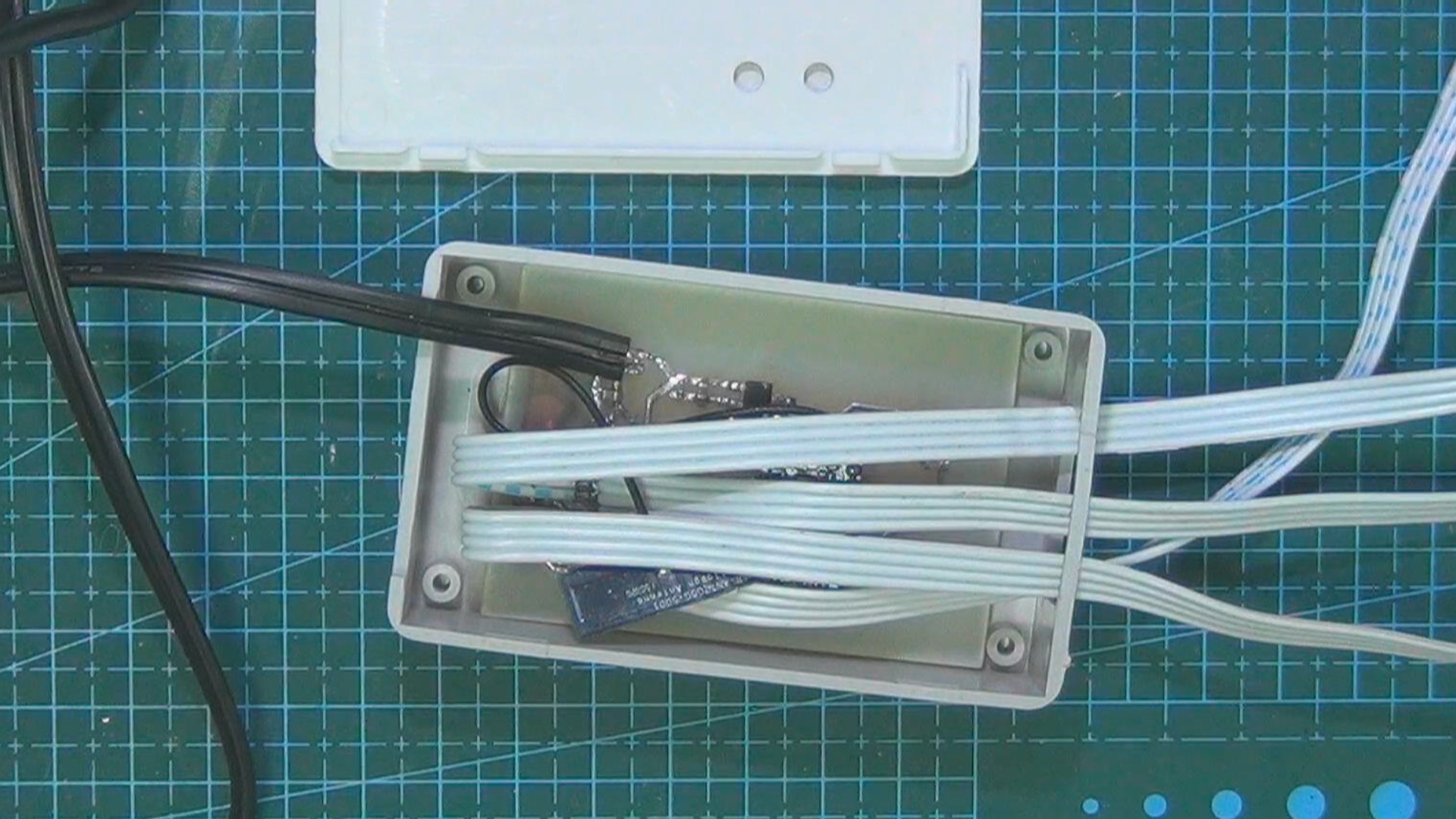

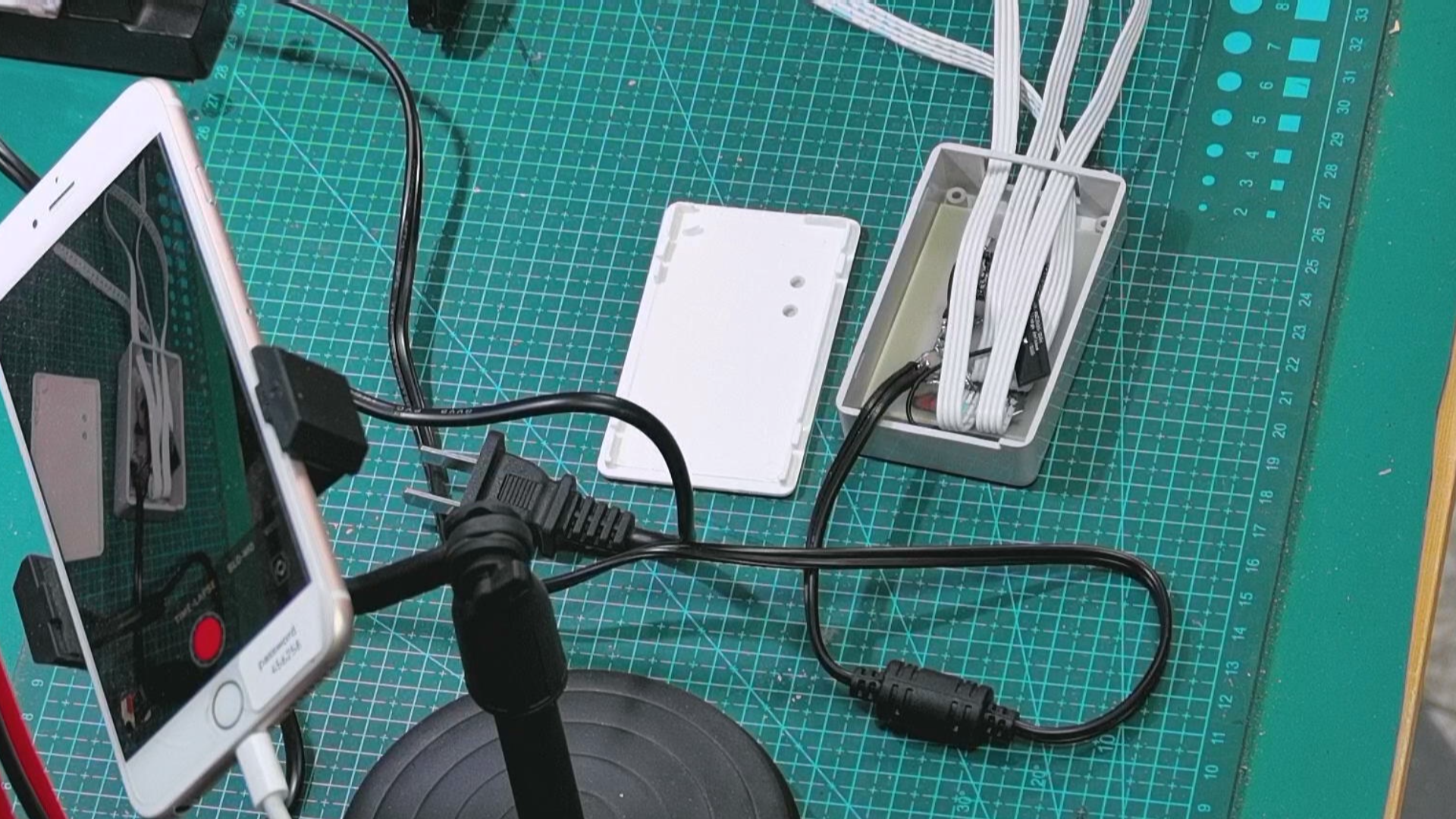

  焊接电路板。  安装四个扁平电缆， 这些电缆 用于连接将来的电路模块。  可给提供电源以及通讯。

  接下来， 制作一个电路板，  来测试这四个通道是否能够工作正常。

注意： 在制作的接口中， 有白色点的部分， 对应的 RXD， TXD， 后面是 GND， +5V。

三、测试电路

  使用昨天制作的 IMU 读取电路， 制作测试模块。  焊接电路之后， 下载昨天的软件。  现在模块可以周期的发送数据，  并能够对输入信号作出相应。

AD\Test\2024\June\TestSCIMUF103.SchDoc

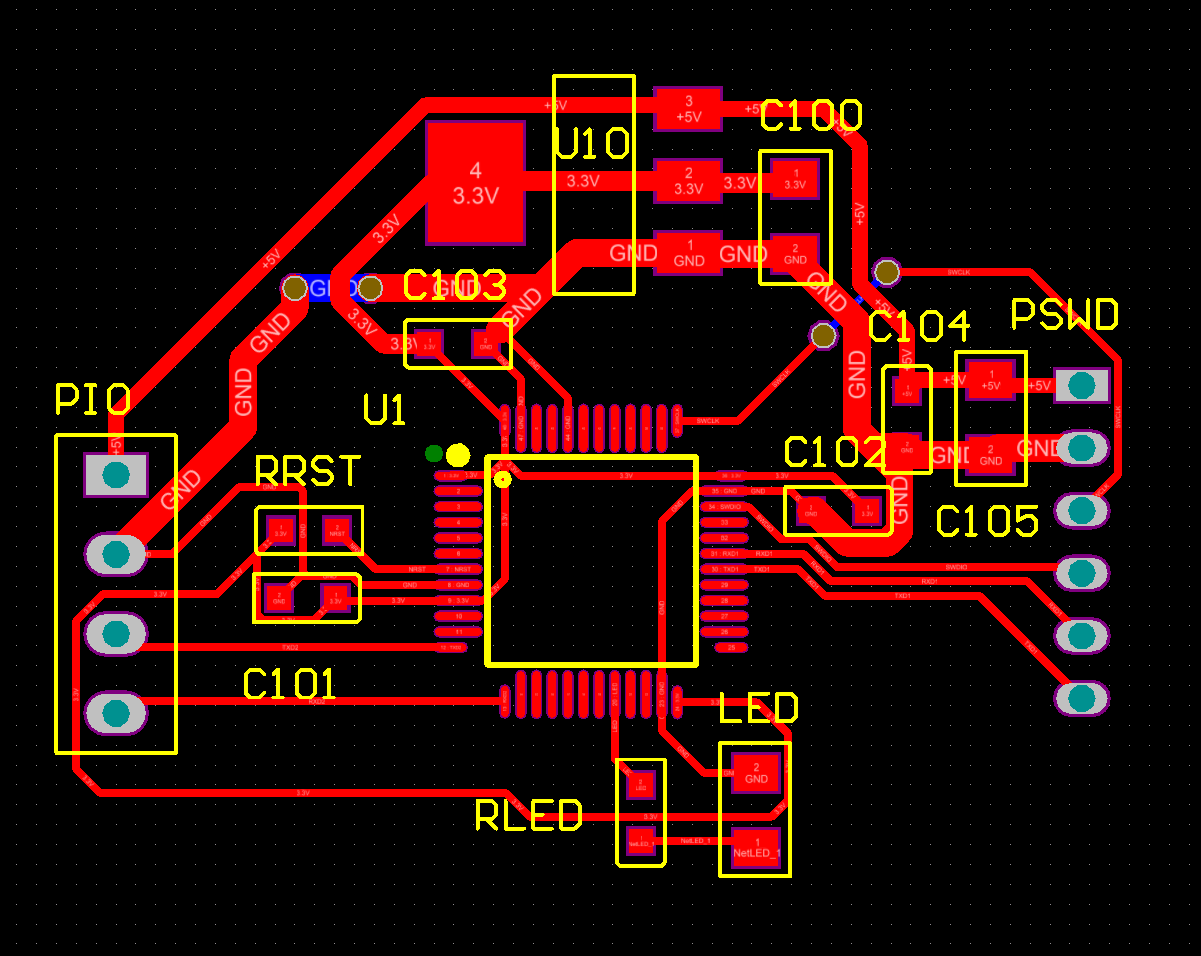

▲ 图1.3.1 测试电路原理图

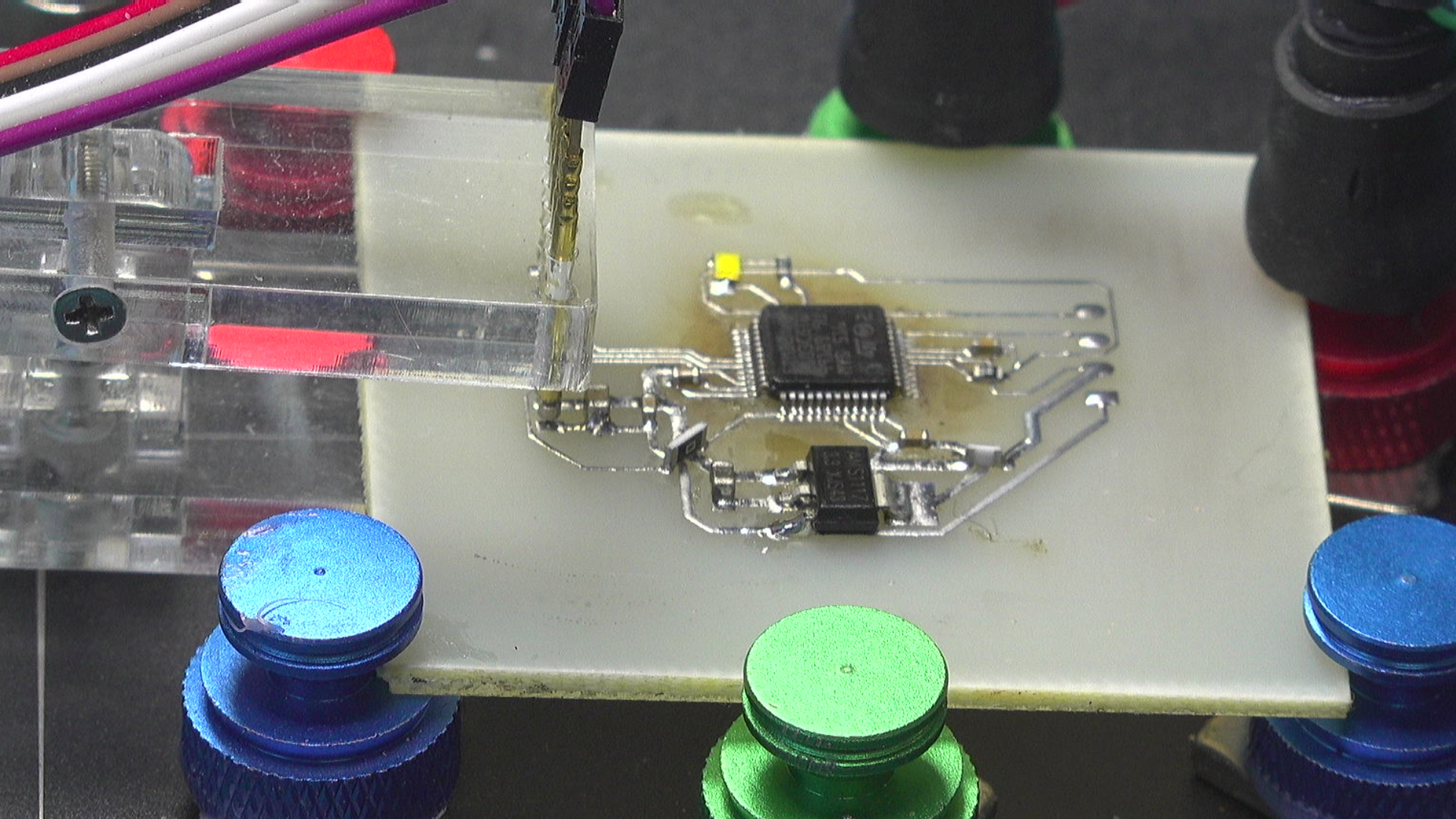

▲ 图1.3.2 测试电路

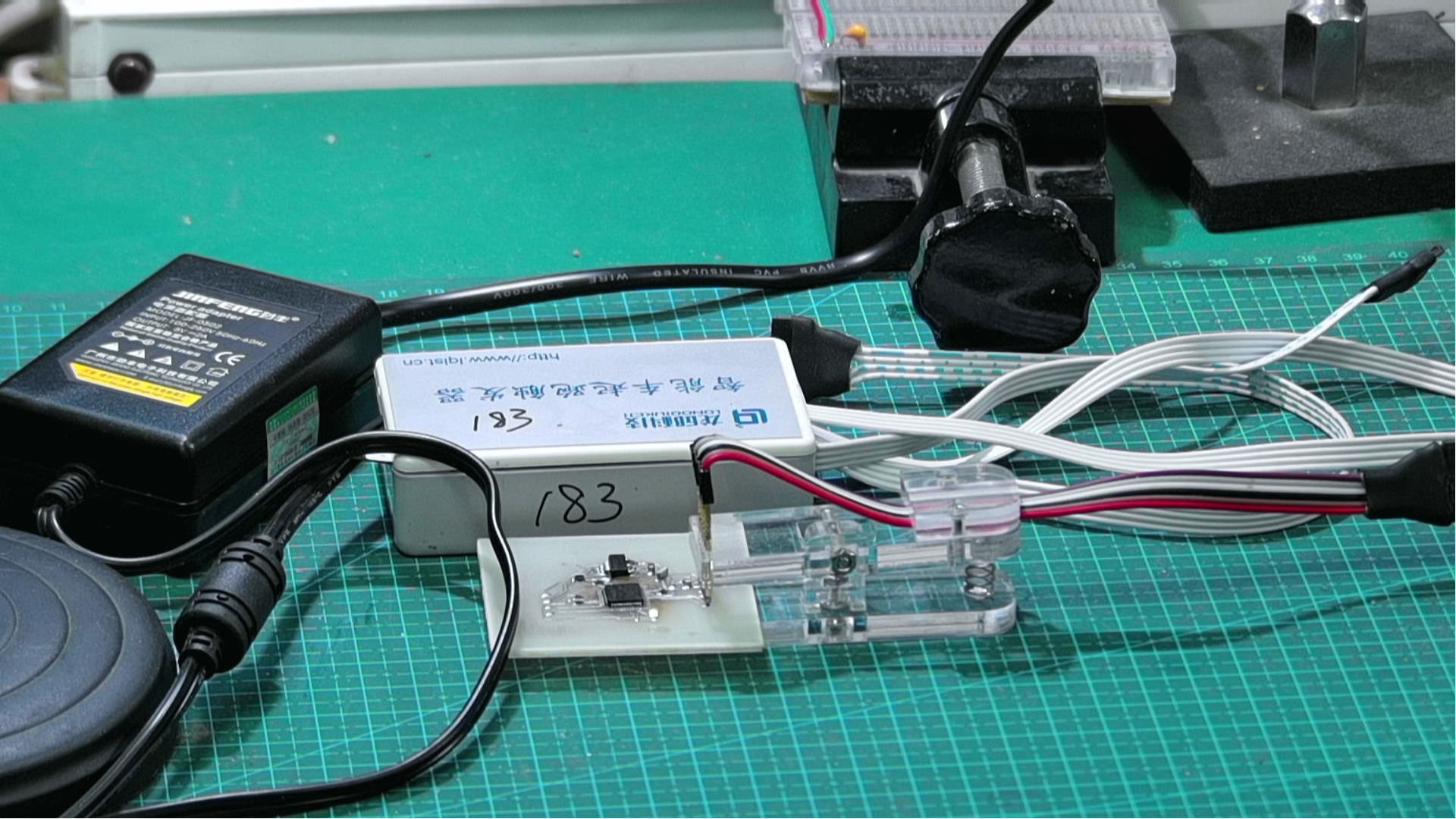

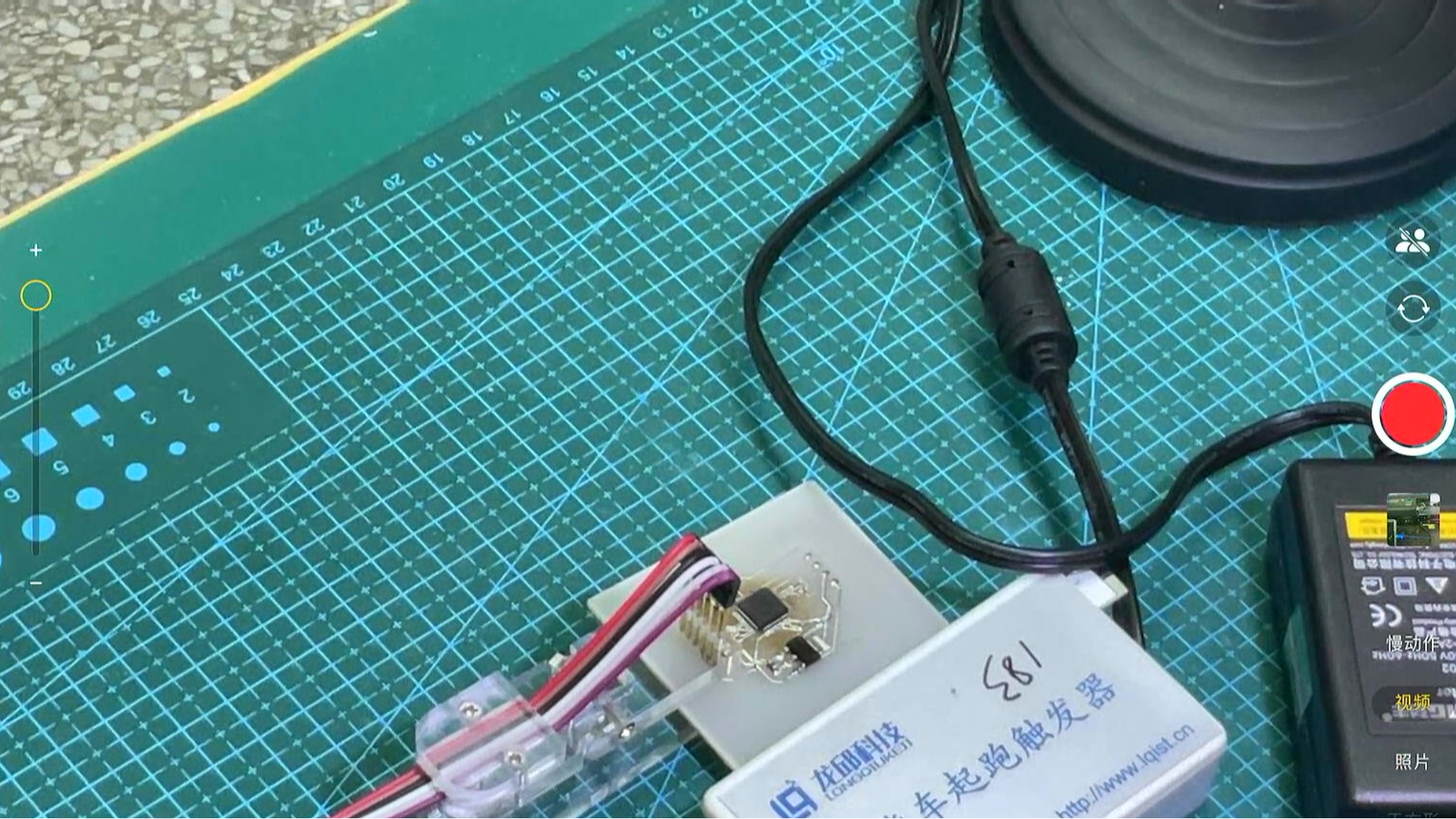

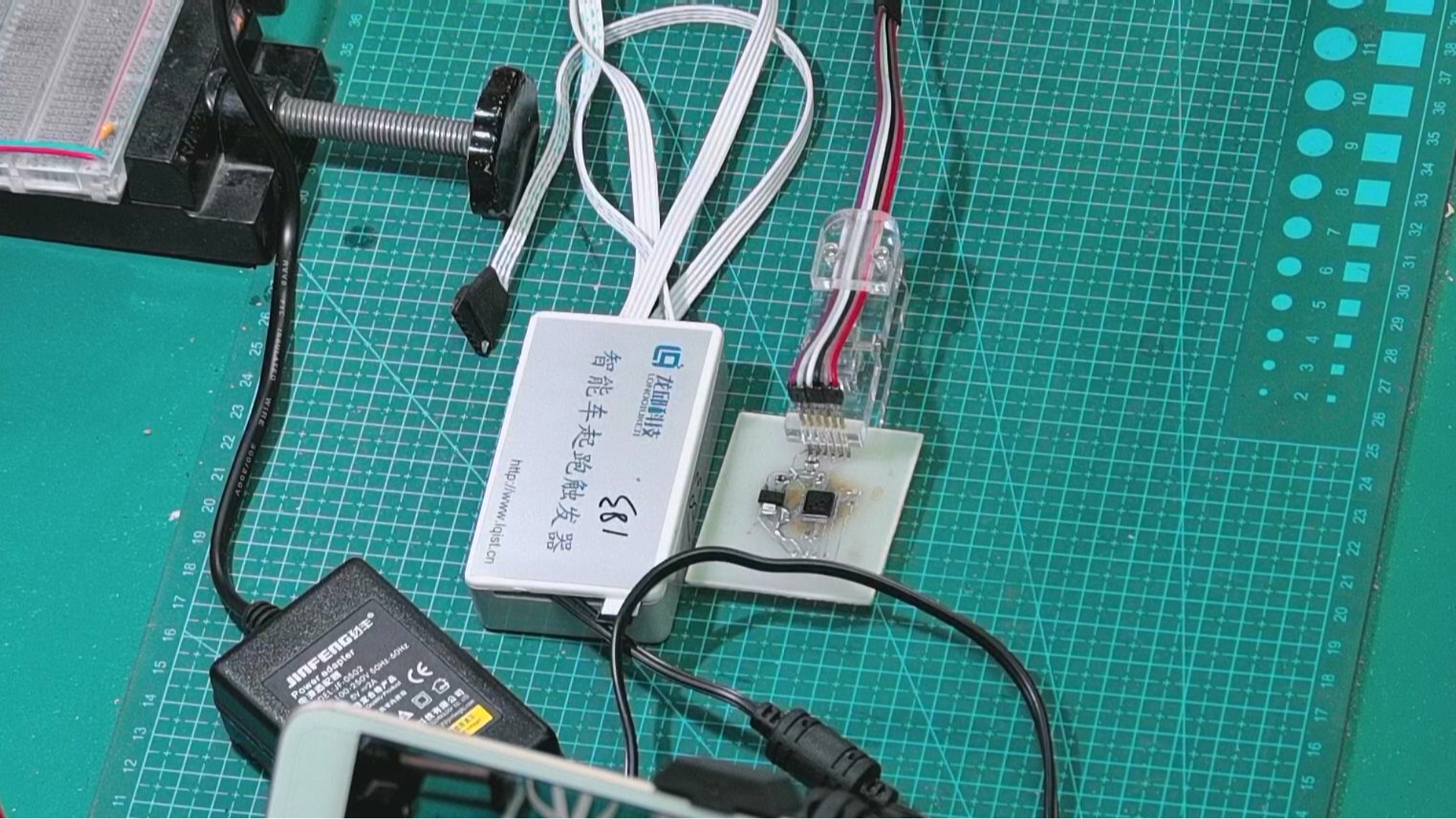

  将测试的目标板通过弹簧夹子接入WiFi模块。  此时， 可以看到这个模块已经能够工作了。  接下来通过 上位机UDP中断， 可以接收到 调试模块发送的信息， 并能够进行交互。  由此， 验证了所制作的这个用于电路通讯控制的模块功能正常了。



※ 总  结 ※

---

  本文记录了 基于WiFi的串口电源模块。  它可以同时接入四个应用模块。 与上位机之间通过 UDP进行通讯。  在制作过程中， 实际上进行了一次修正。 给每个端口接收线上增加了上拉电阻。  另外对 HC08 与门电路的电源修改为 3.3V。  经过修改之后，  现在模块工作正常了。  这位今后进行多个电路协同工作提供了基础。

---
