我的脑子瓦特了 | SOT23 封装的电源转换芯片

瓦特了-电路果然焊接错了



01 片电源


一、前言

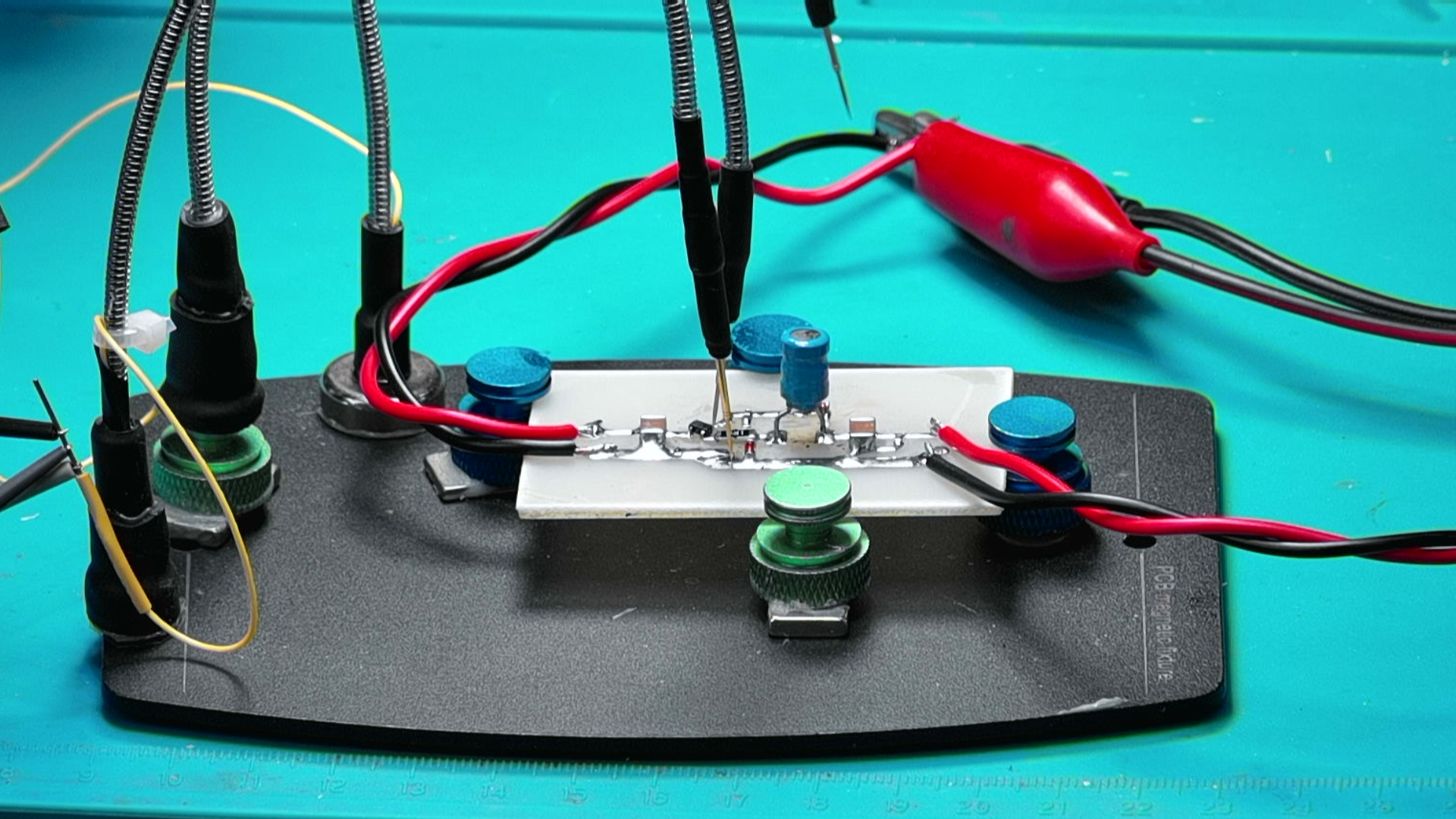

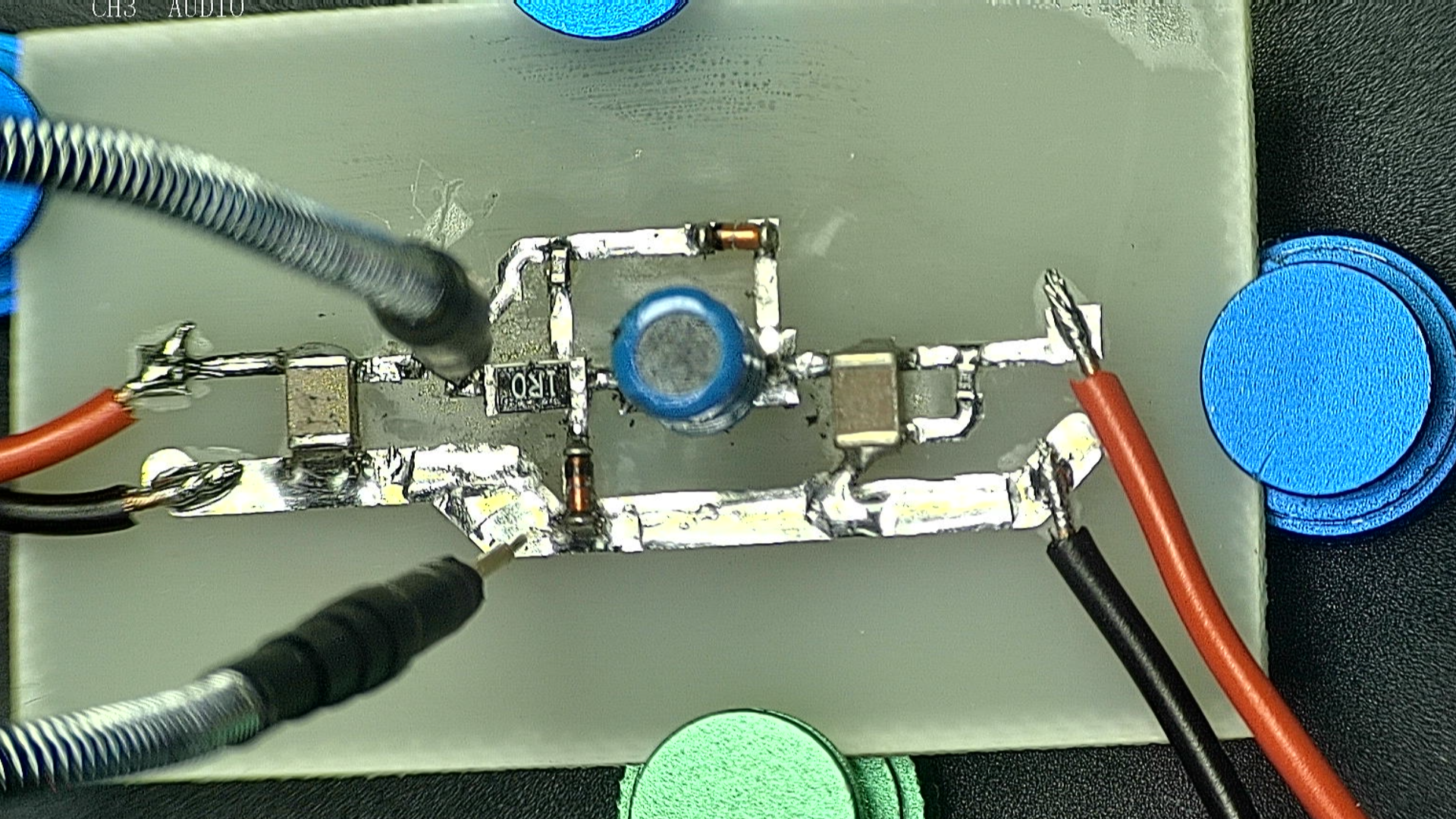

  刚刚测试了这颗 H9805电源转换芯片。  焊接之后, 发现电路工作不正常。   B站朋友提醒, 应该是芯片焊的角度不对。   SOT23 原来对应 基极的位置才是输入 第一管脚。  下面, 需要对电路板上的芯片进行调整。  将原来焊接的芯片顺时针旋转 120°, 重新焊接在电路板上。  下面再测试一下这个电源电路的功能。

G7M1725426971_1920_1080.MP4|_-7

二、测试结果

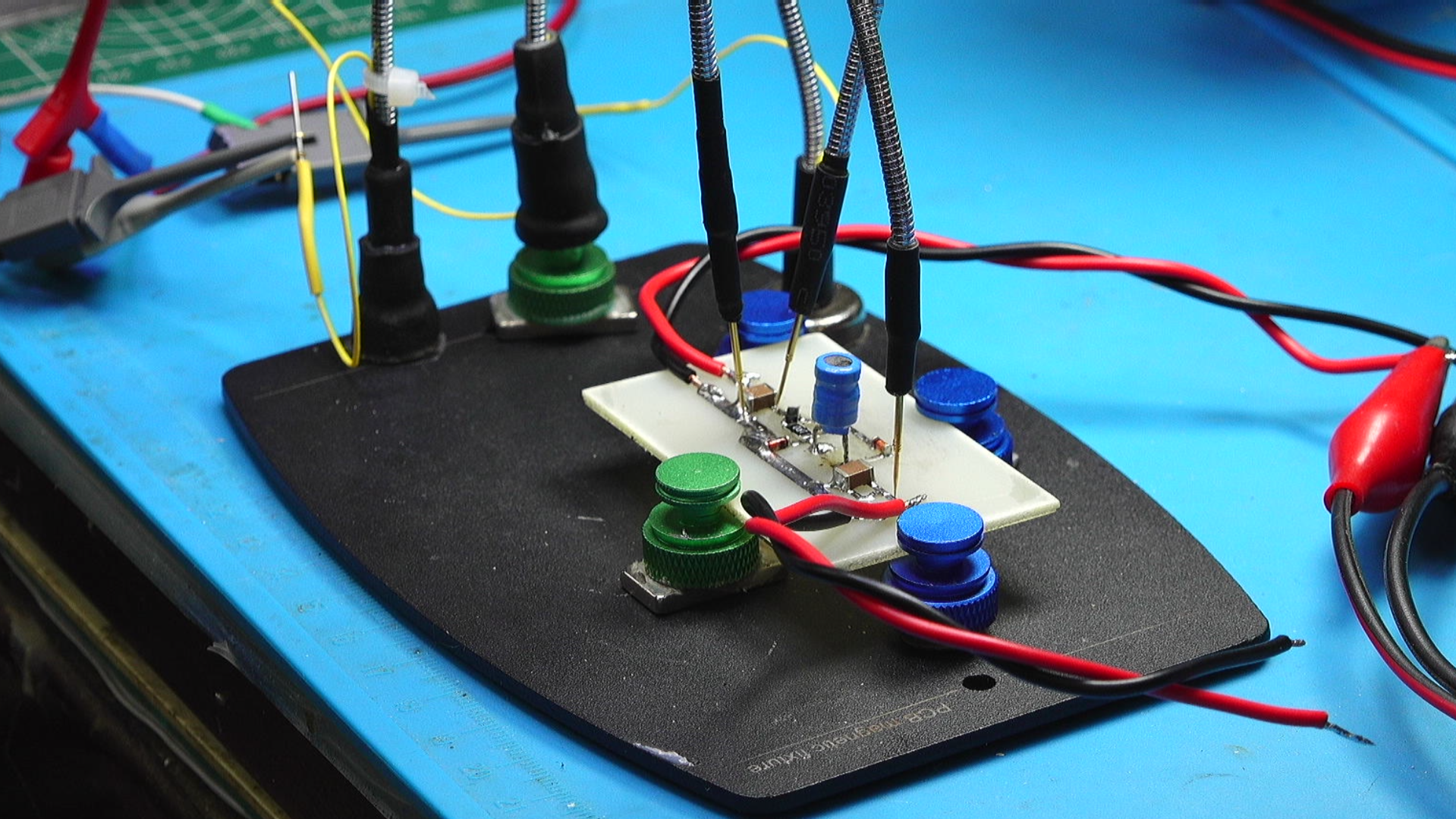

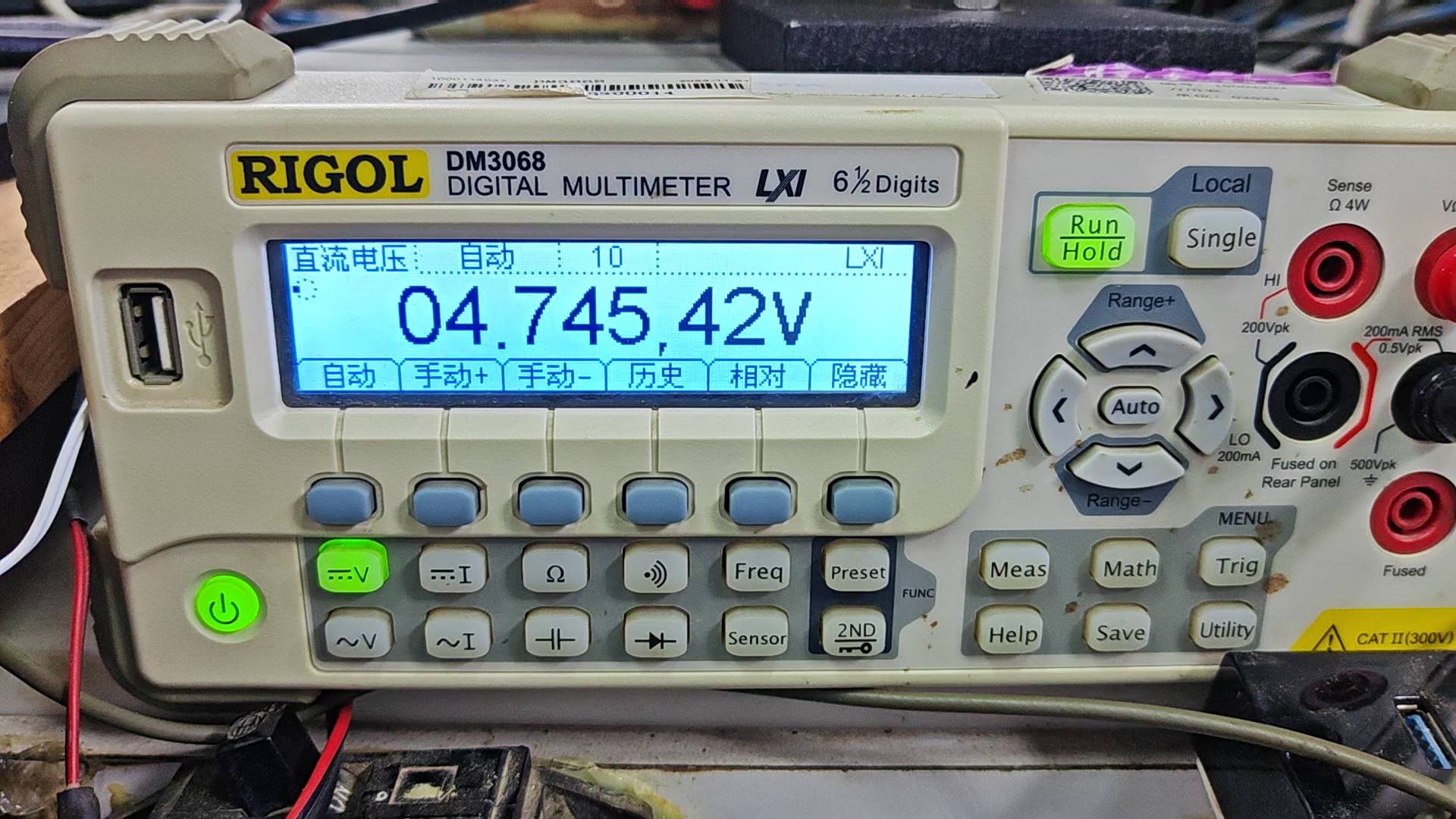

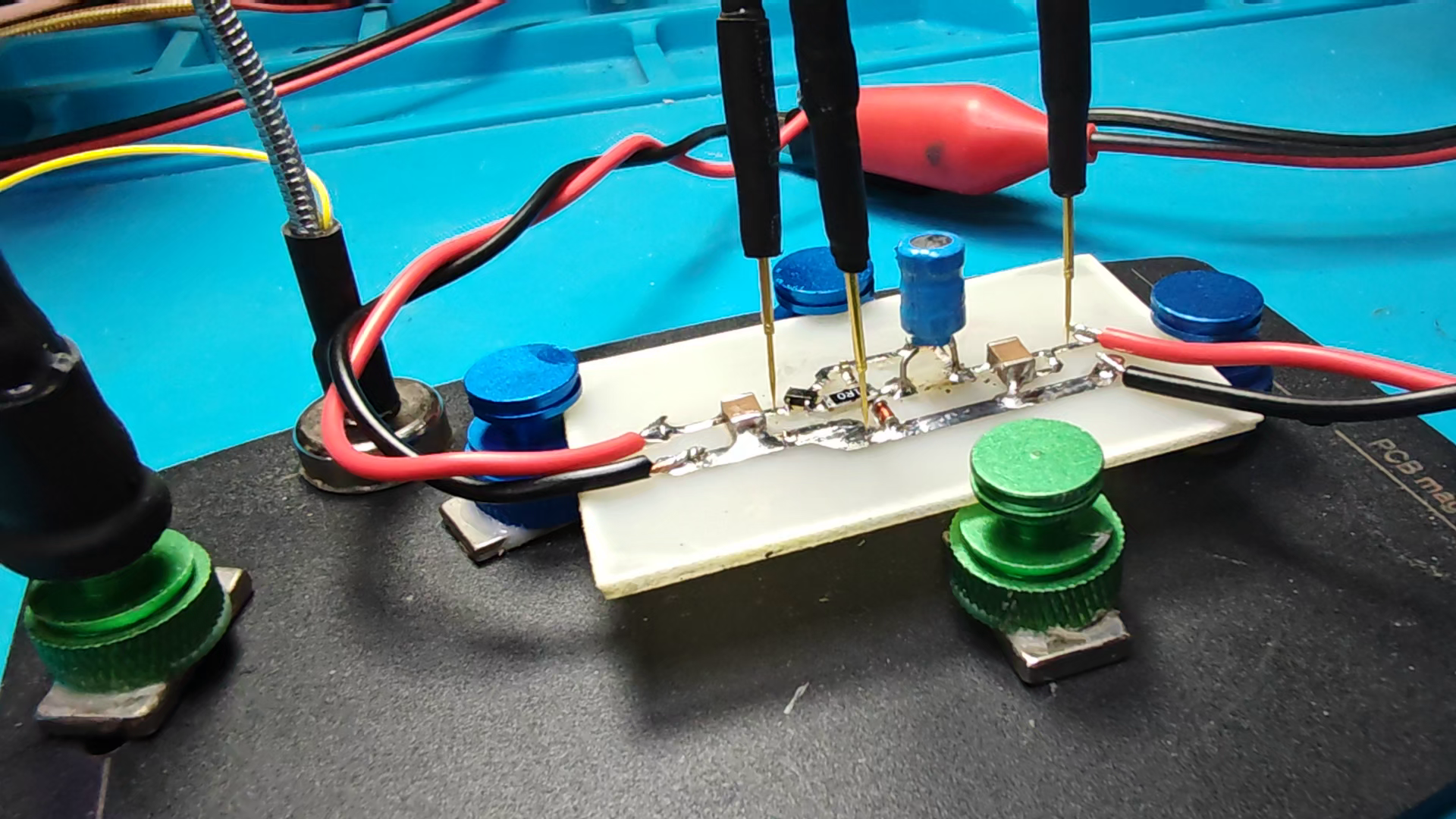

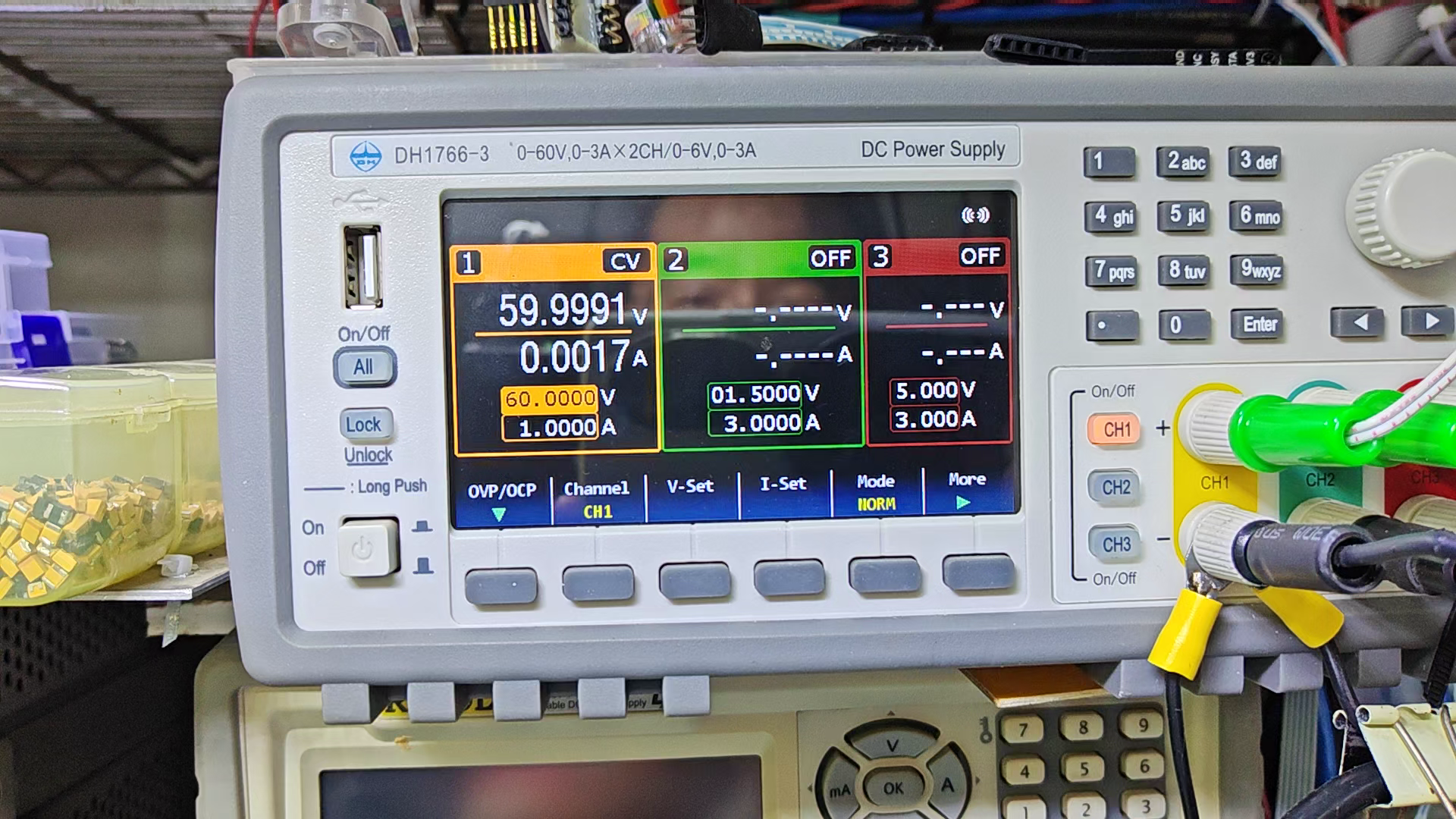

  现在对修改后的电路板重新上电。  这次直接施加 64V 输入直流电源。 这个万用表所显示的电压是芯片输入端口的电压。  这是测量电路输出电压。 可以看到已经接近 5V了。  可以预料, 如果输入电压继续上升, 逐步接近220V交流电整理之后的电压 310V,  他的输出应该可以达到 5V。

G5M1725427376_1920_1080.MP4|_-5

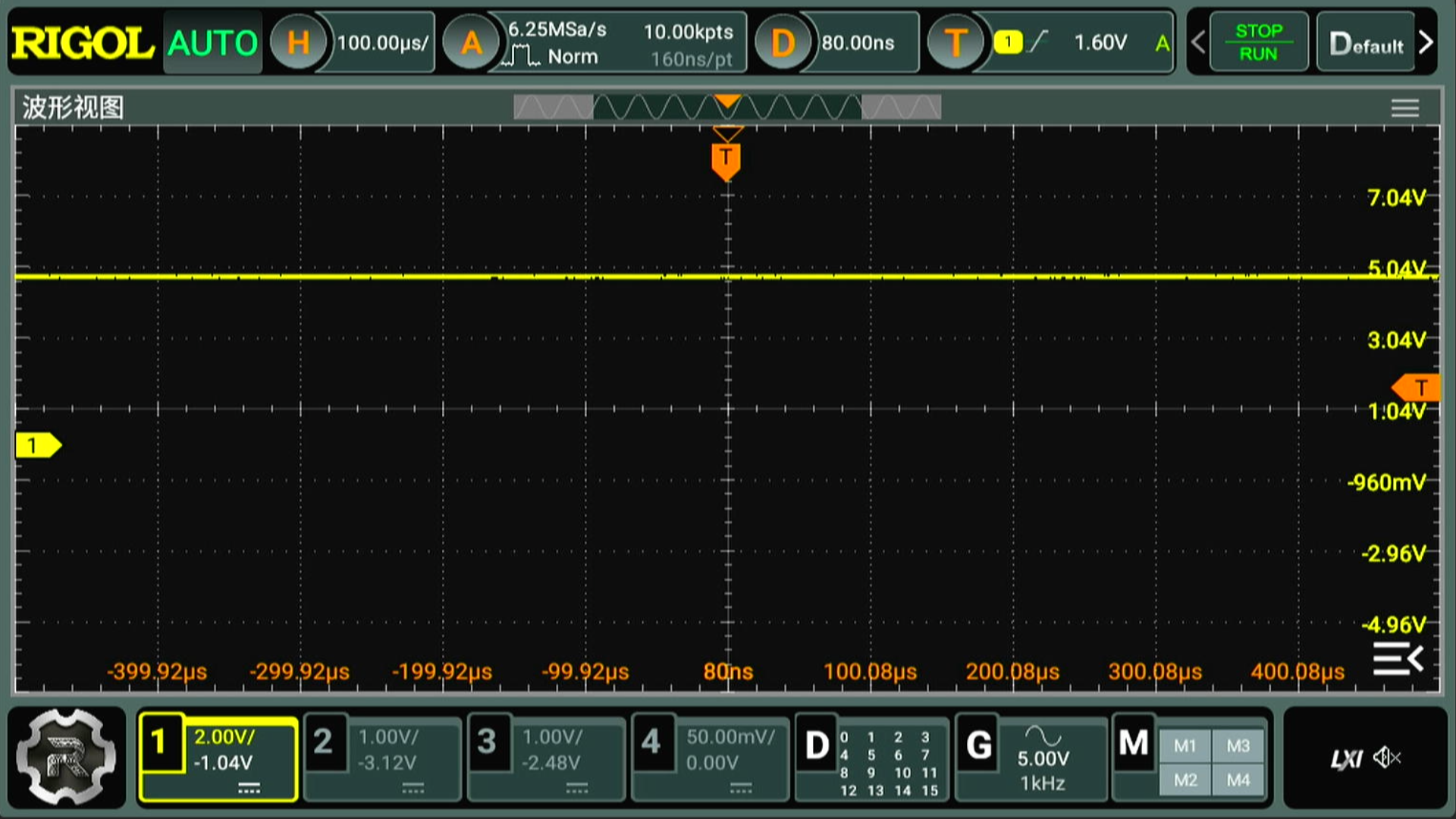

  下面, 利用示波器测量一下芯片的输出管脚波形, 也就是电感之前的波形,  猜想应该是一个 PWM 电压波形。  但是没有想到, 输出的居然是一个直流分量, 也就是刚才测量的 4.7V。  惊不惊喜, 意不意外?  这有可能现在的电路还是错的呀。

G5M1725427707_1920_1080.MP4|_-5



  结 ※

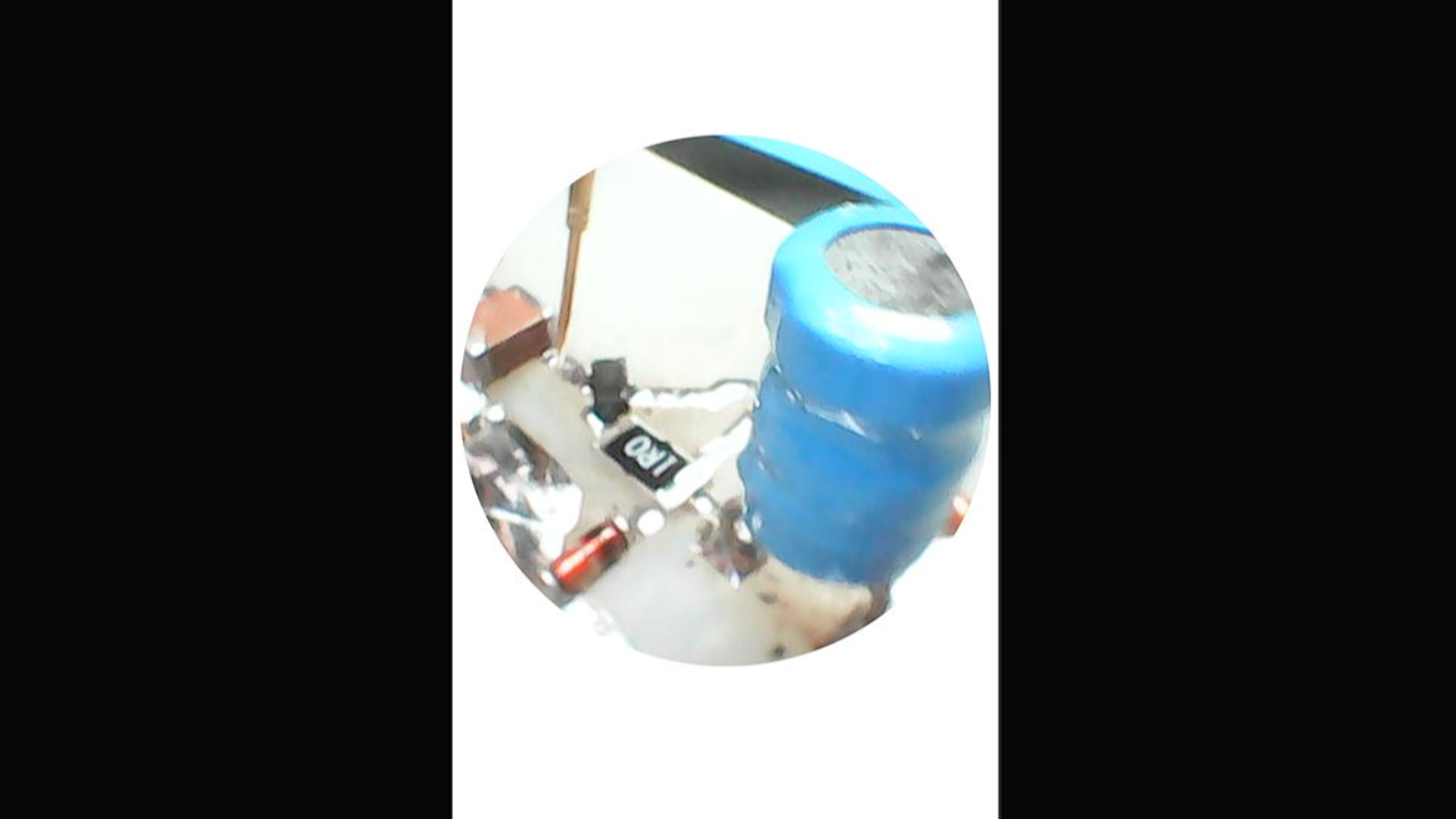

  到这里,  先去吃中午饭,  下午回来之后再检查一下电路吧。

G3M1725427781_1920_1080.MP4|_-3
