陶瓷谐振器的频率特性



01 率特性


一、前言

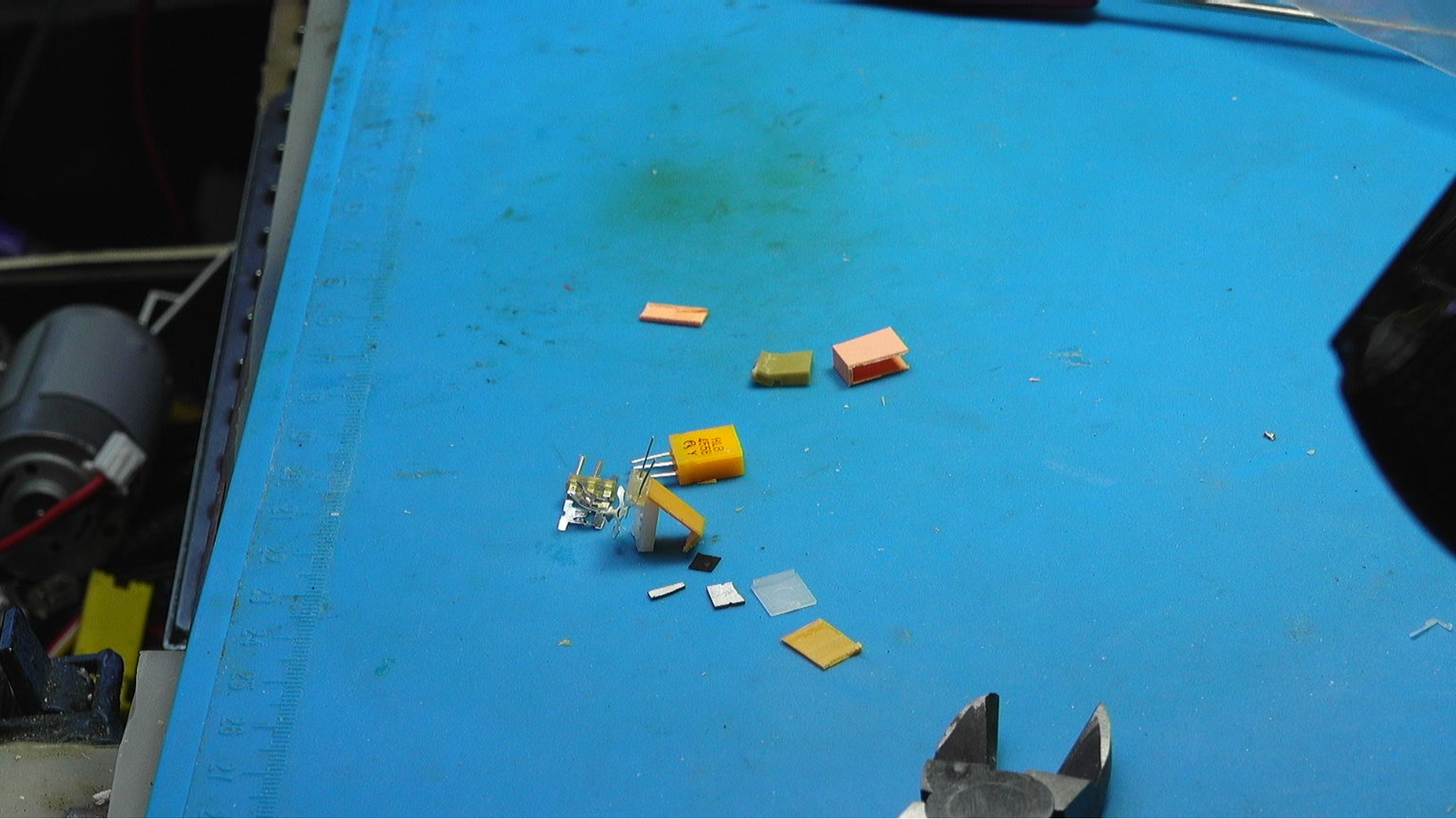

  刚才拆解了这款陶瓷谐振器的内部结构。  下面, 测试一下这个器件的频率特性。  基于它, 制作一个中频发送接收 电路。

G3M1726898838_1920_1080.MP4|_-3

二、测试结果

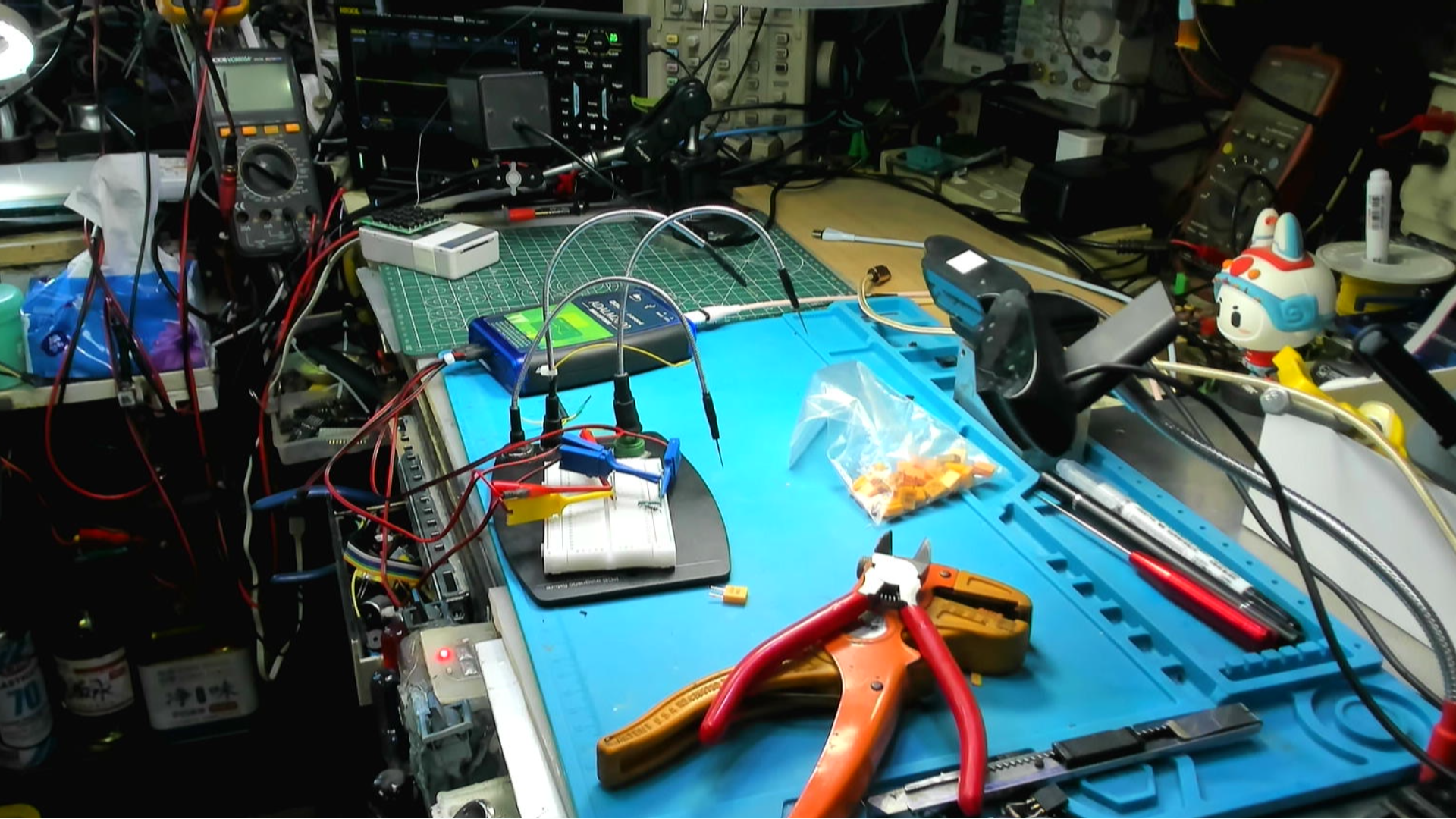

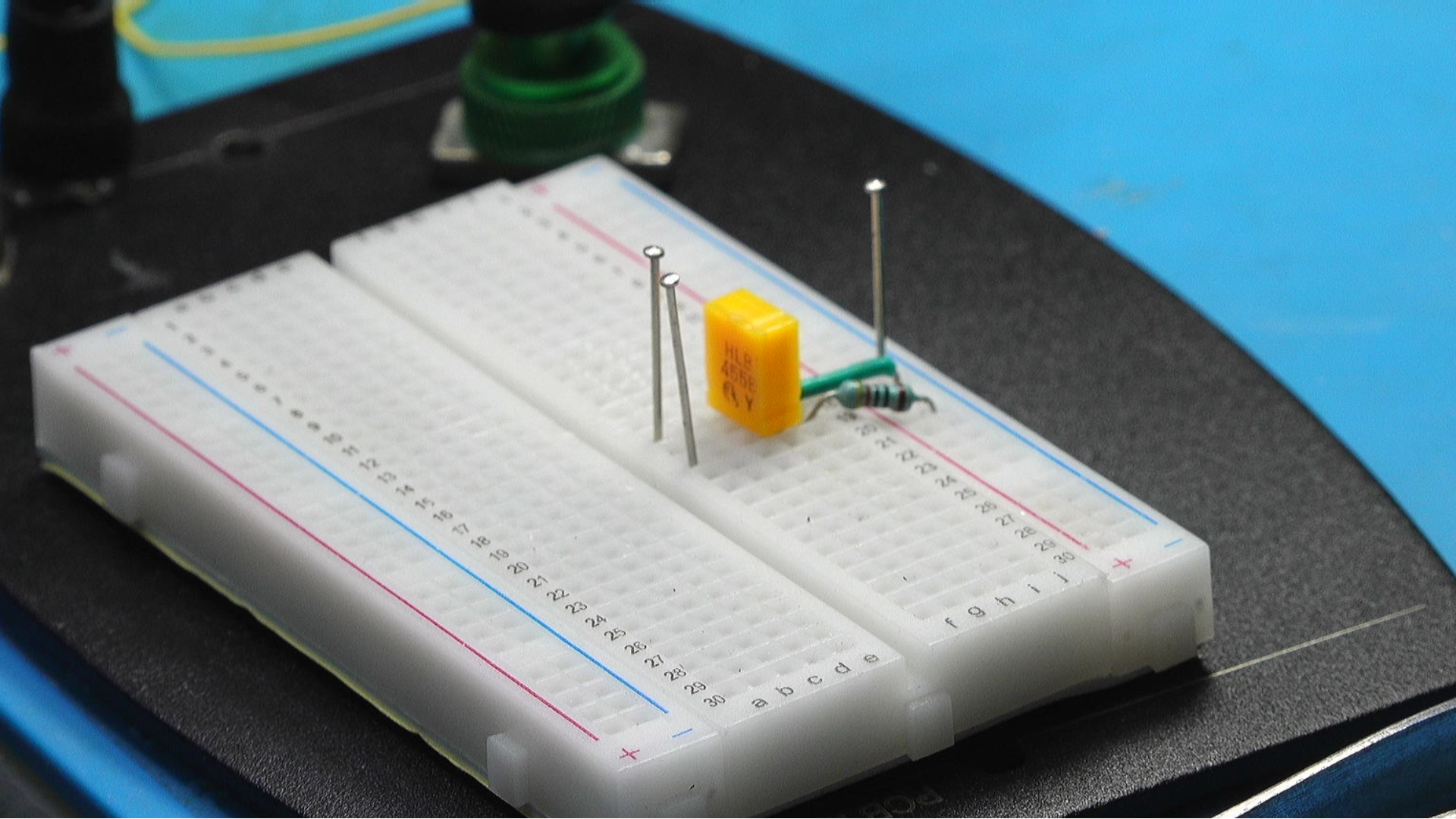

  首先测试三端谐振器的频率特性。  在面包板上搭建测试电路。 中间端口作为公共地线。 在一端输入信号,  另外一端作为输出。 负载电阻为 470欧姆。  使用 ADALM2000 的网络分析功能测试谐振器的频率特性。

G4M1726899882_1920_1080.MP4|_-4

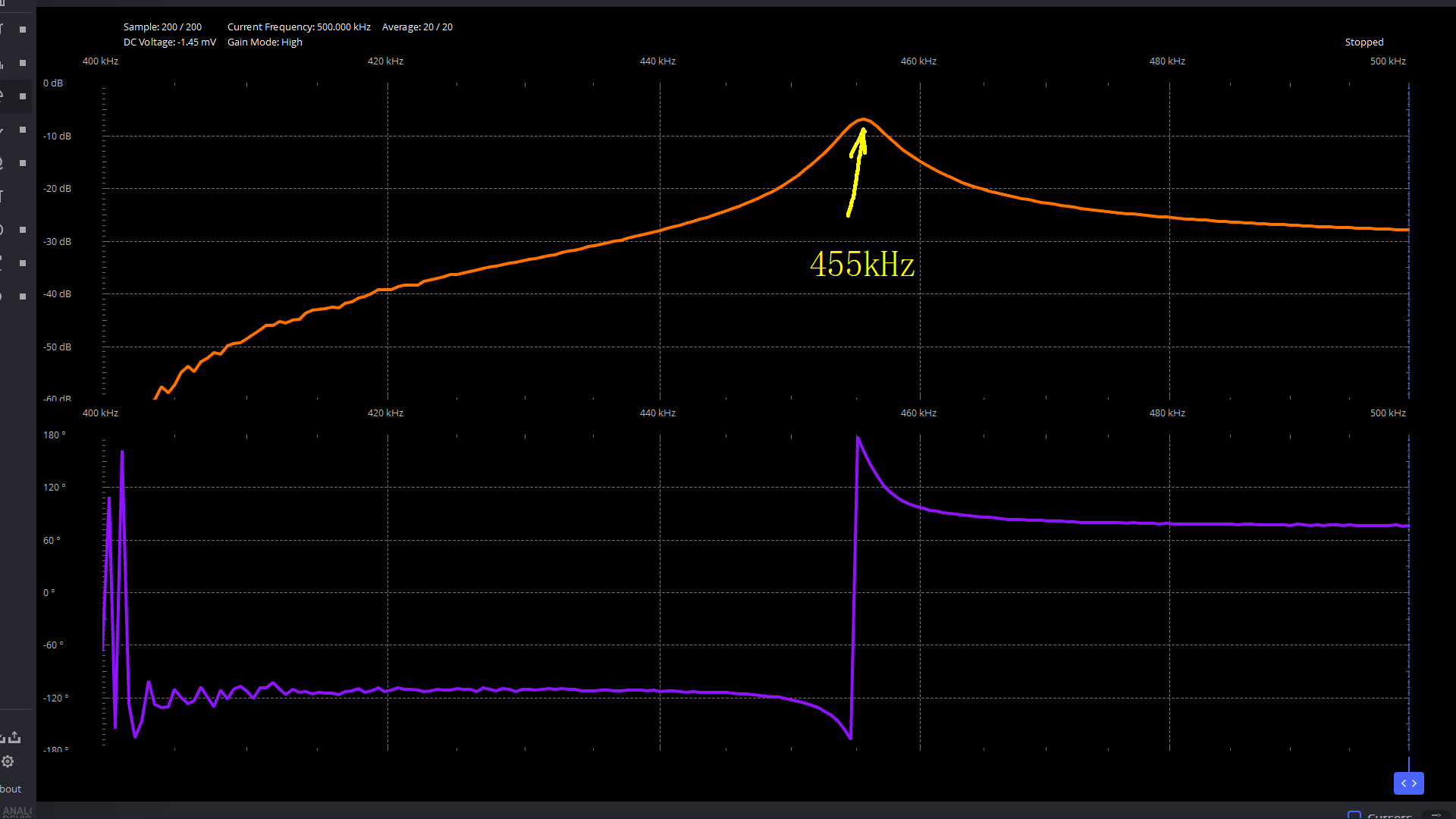

  ADALM2000可以产生激励信号。  设置扫频范围为400kHz500kHz。  记录每个频率点对应的输出信号的幅度和相位。  这里得到了测试结果。 可以看到,  在455kHz出, 输出幅度达到最大, 大约有 6dB的插入损耗, 此时, 相位也发生了突变。

G5M1726902751_1920_1080.MP4|_-5

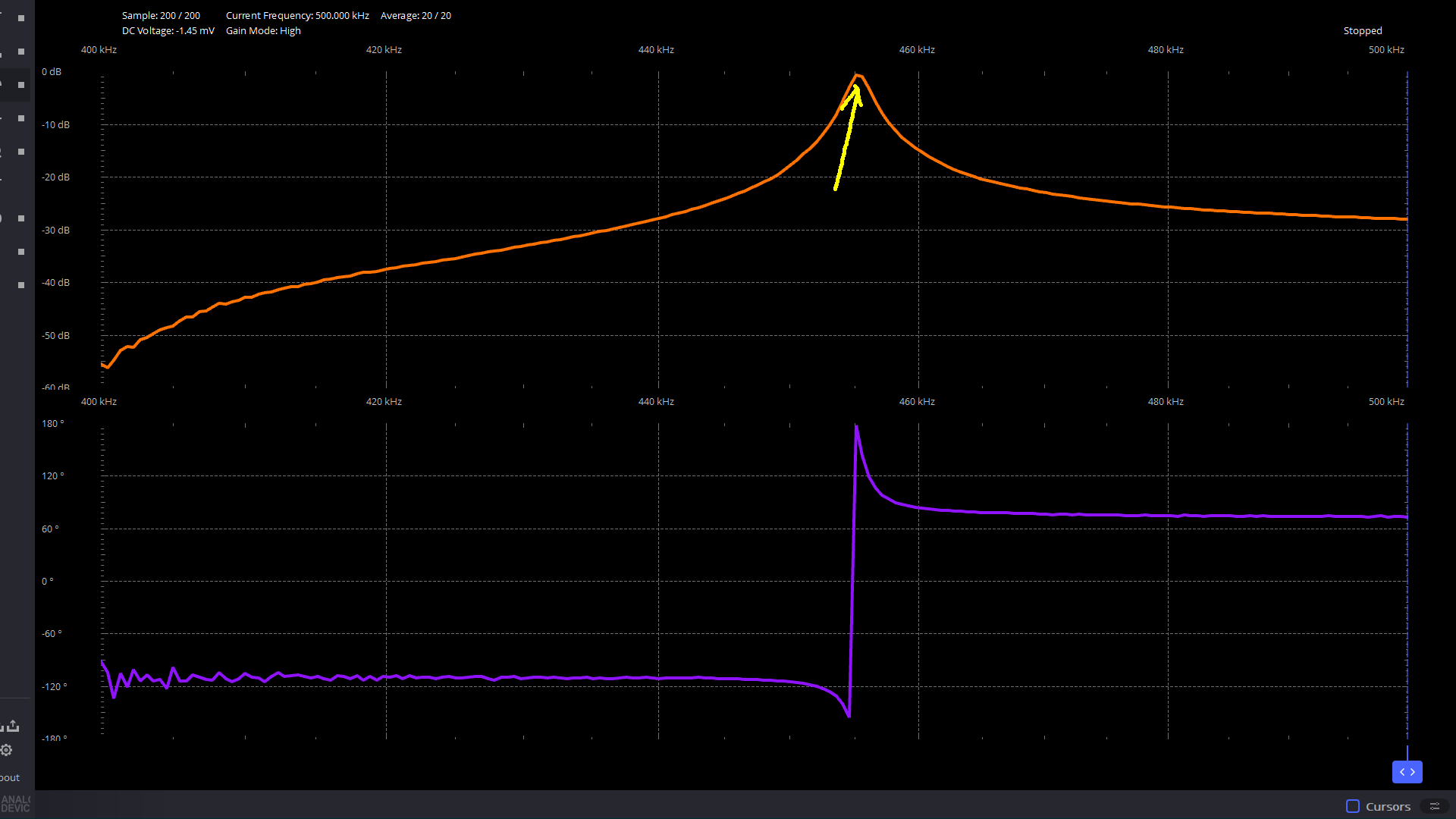

  接下来, 将谐振器反过来, 调换输入输出端口,  查看一下对应的谐振特性。  从测量结果来看, 谐振频率没有改变,  只是, 输出幅度增加了。 在谐振点处信号的损耗几乎为 0dB。

G5M1726903428_1920_1080.MP4|_-5

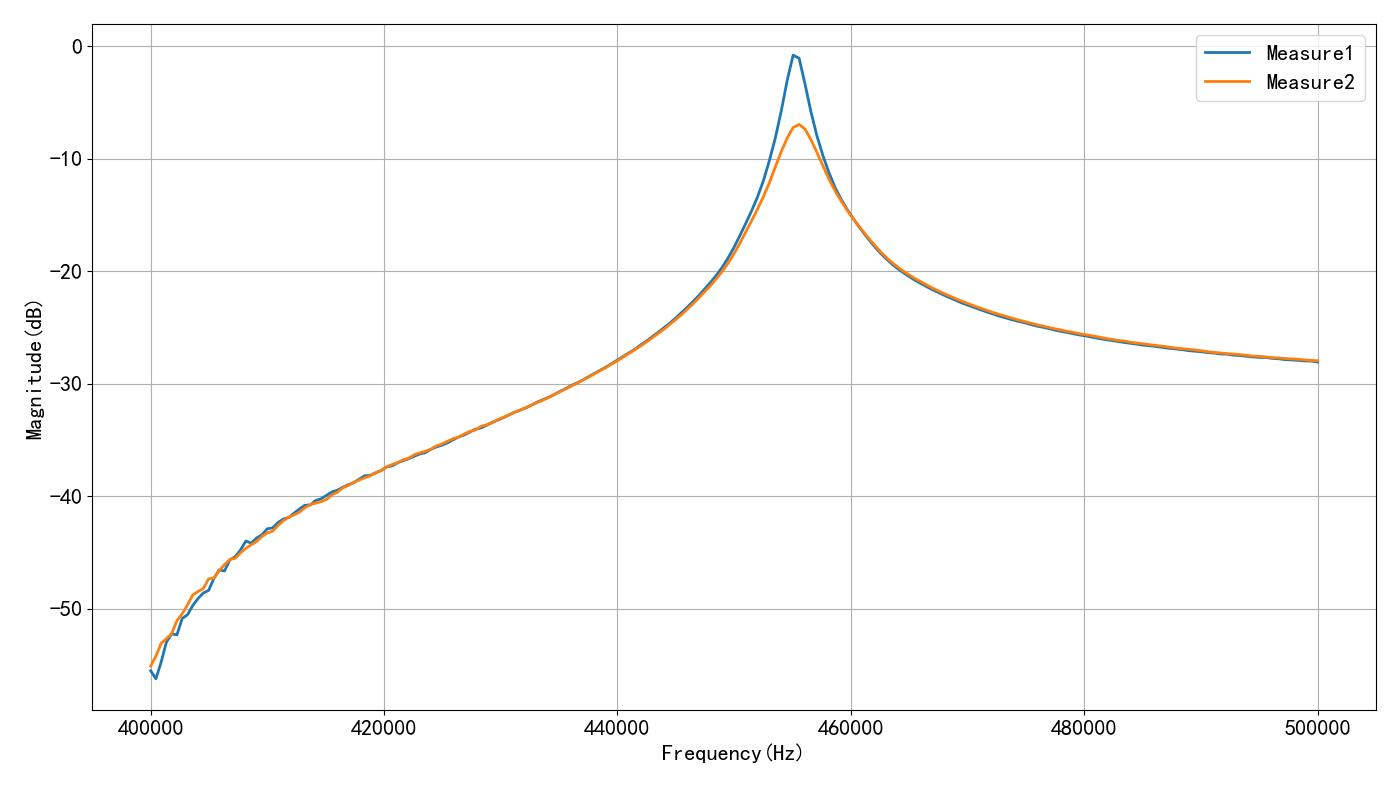

▲ 图1.2.1 对比两个方向的谐振特性

▲ 图1.2.1 对比两个方向的谐振特性

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-09-21
#
# Note:
#============================================================
from headm import *
f1n = r'D:\Temp\11.csv'
f2n = r'D:\Temp\12.csv'
#------------------------------------------------------------
def csv2freq(fn):
    fdim = []
    mdim = []
    pdim = []
    with open(fn, 'r') as f:
        for l in f.readlines():
            ll = l.strip('\n').split(',')
            printf(ll)
            if len(ll) != 4: continue
            if not ll[0].isdigit(): continue
            fdim.append(float(ll[1]))
            mdim.append(float(ll[2]))
            pdim.append(float(ll[3]))
    return fdim, mdim, pdim
#------------------------------------------------------------
f1dim,m1dim,p1dim = csv2freq(f1n)
f2dim,m2dim,p2dim = csv2freq(f2n)
plt.plot(f1dim, m1dim, lw=2, label='Measure1')
plt.plot(f2dim, m2dim, lw=2, label='Measure2')
plt.xlabel("Frequency(Hz)")
plt.ylabel("Magnitude(dB)")
plt.grid(True)
plt.legend(loc="upper right")
plt.tight_layout()
plt.show()
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

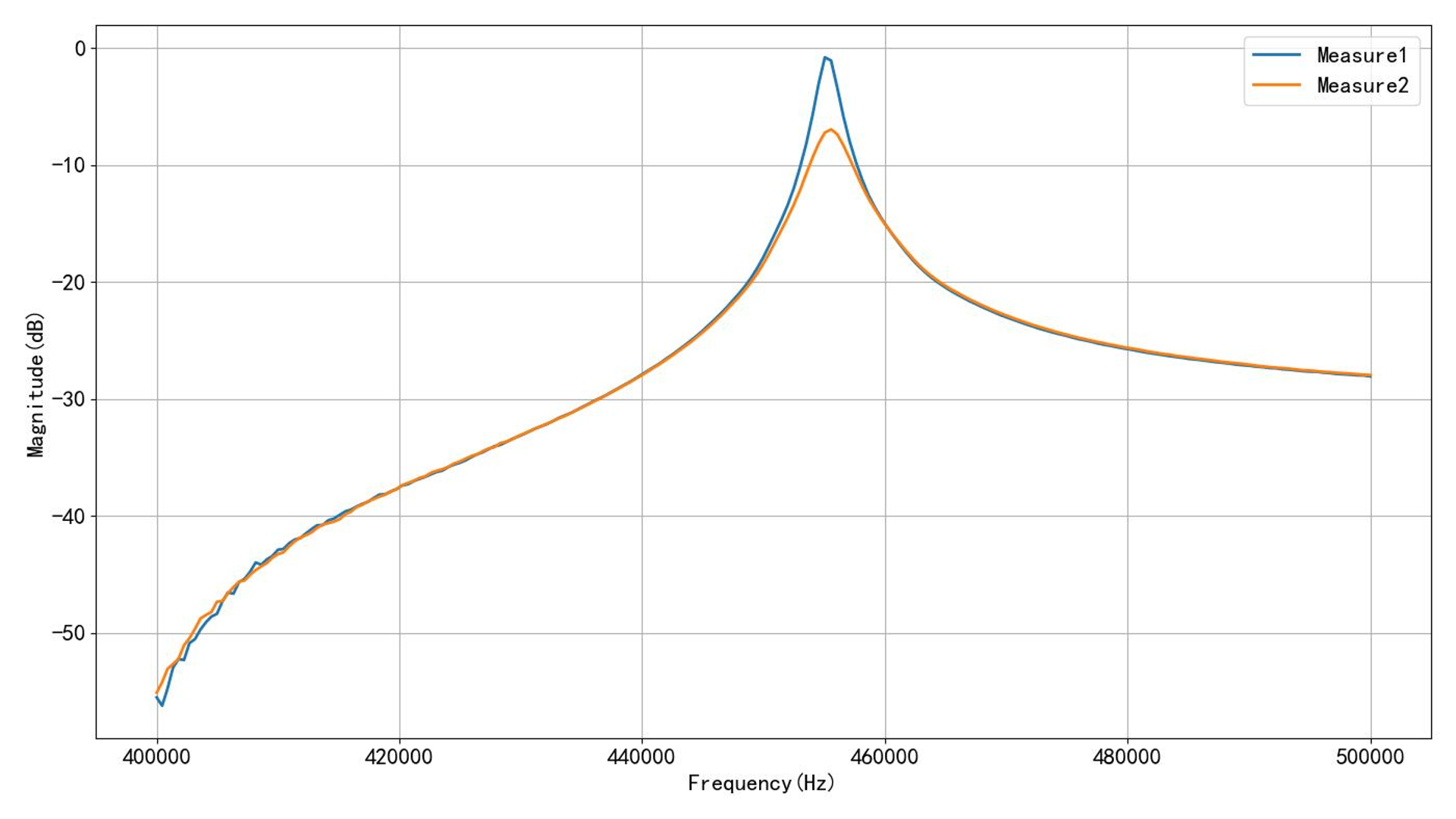

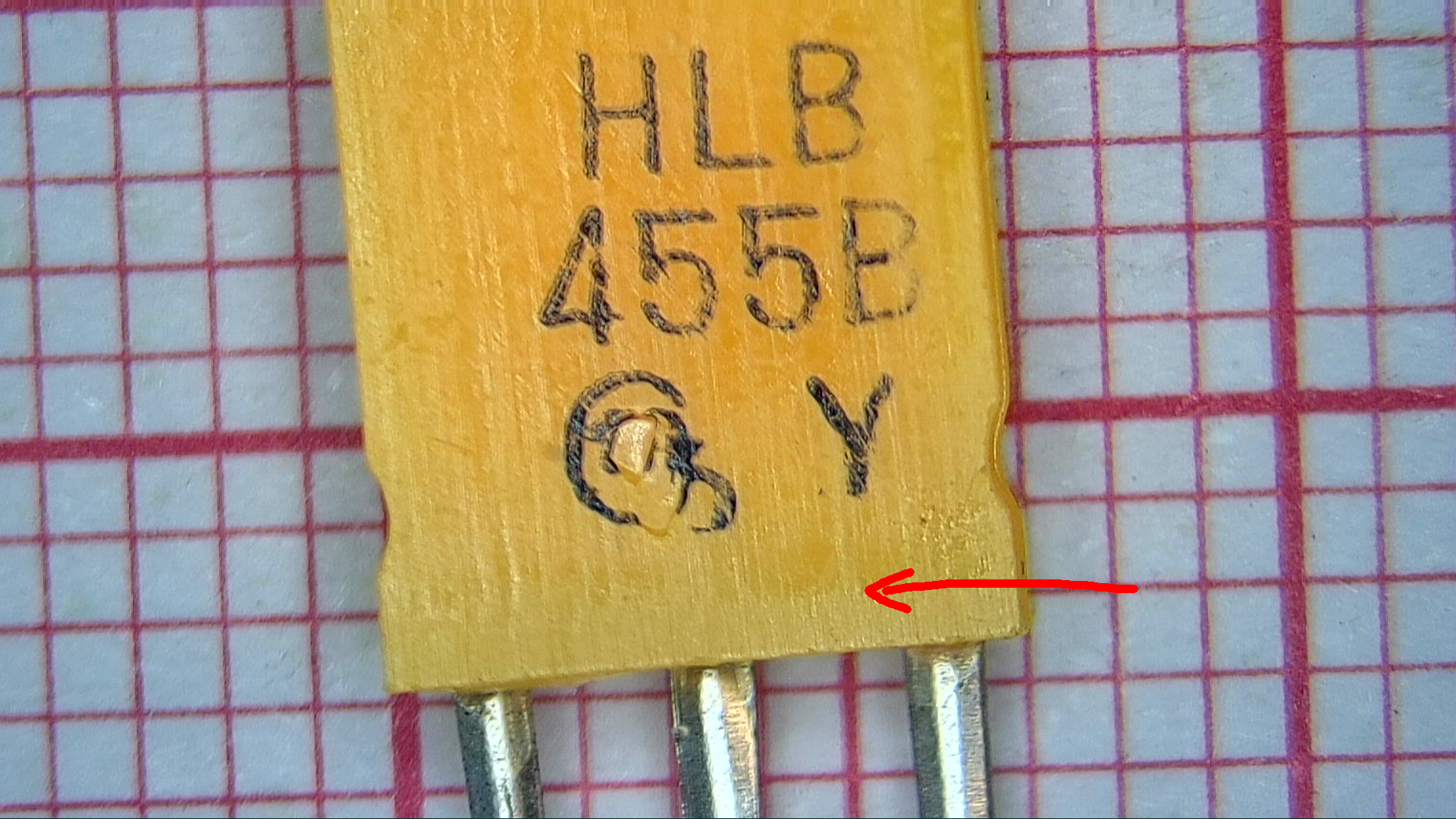

  这是对比了两个方向测量的结果, 很明显, 不同方向对于信号的插入损耗是有影响的。  大约相差了 6dB左右。   从芯片的正面来看, 信号从右往左损耗最小。

G3M1726904114_1920_1080.MP4|_-3

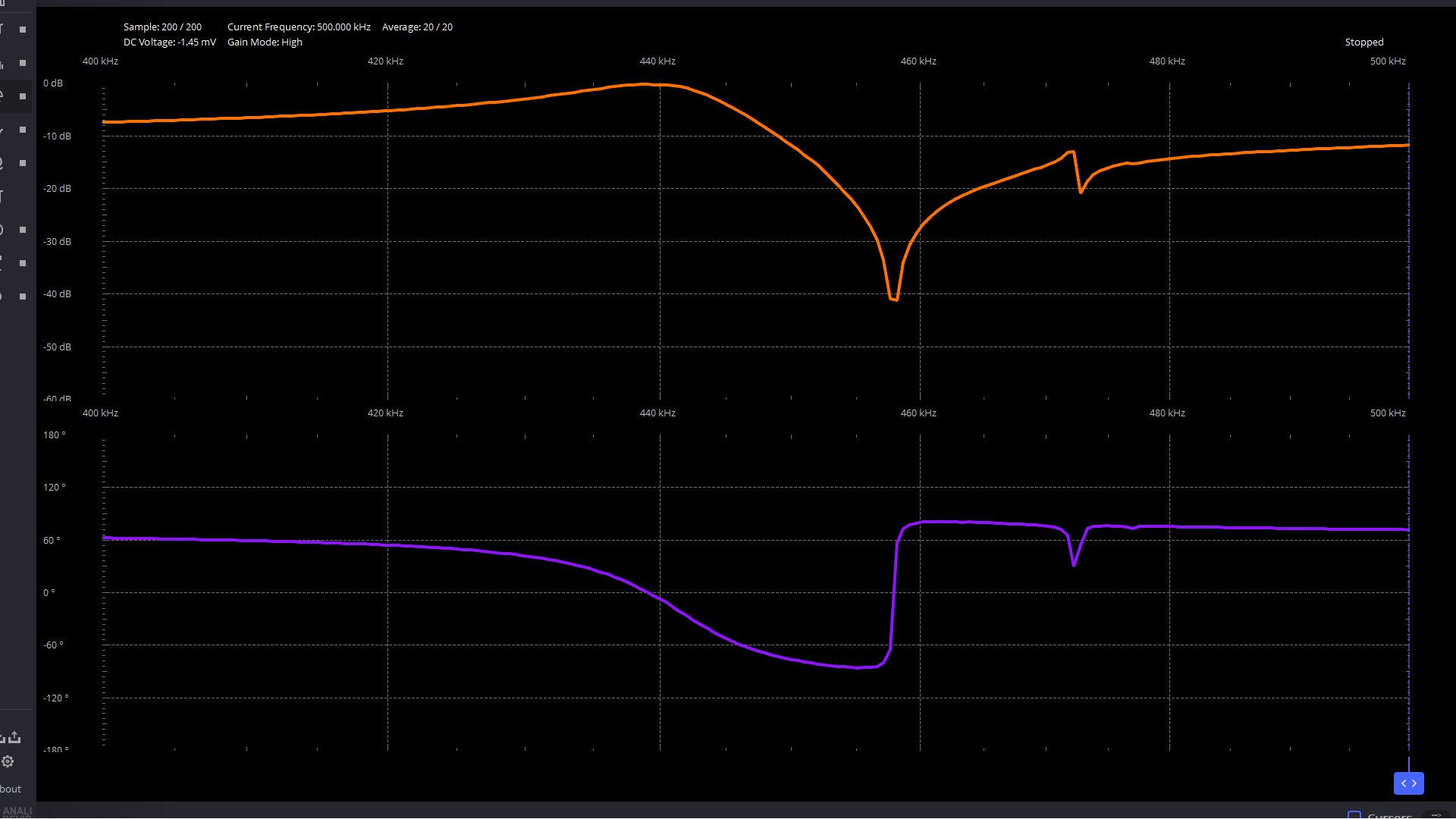

  下面测量两管脚器件。  还是在相同的电路上进行测试, 只是没有中间接地点。  此时, 谐振器与 470欧姆电阻串联。  从测试结果来看, 谐振器发生谐振的时候, 阻抗最大。 呈现并联谐振。 输出幅度特性达到最小。  这表明了两种器件不同的使用方法。

G5M1726903030_1920_1080.MP4|_-5



  结 ※


  文测试了陶瓷谐振器的频率特性。  对于三角器件, 从右往左输入信号对应的插入损耗较小。  对于两脚器件, 它可以看成一个电感电容并联谐振电路。  可以作为三极管集电极负载, 用于选择所需要的信号。

G4M1726905551_1920_1080.MP4|_-4
