中波滤波器的内部结构

陶瓷谐振器的内部结构



01 频滤波器


一、前言

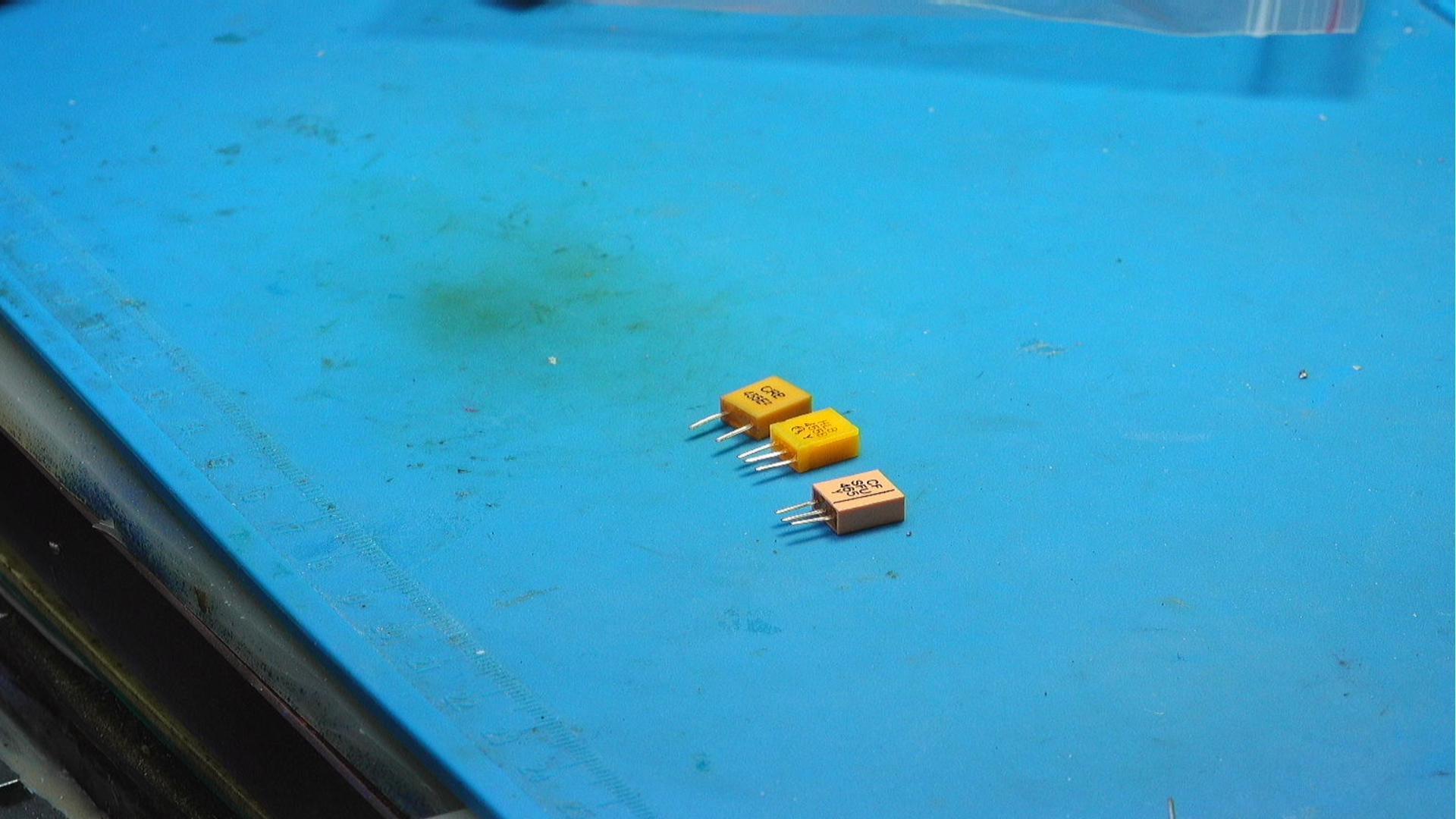

  这是手边的几款中波陶瓷谐振滤波器。  中心频率在455kHz 或者 465kHz。   下面准备拆开它, 观察一下它的内部结构。  没有其他的意图, 只是好奇它的内部结构究竟是什么。

G4M1726885887_1920_1080.MP4|_-4

二、拆卸结果

  使用斜口钳打开谐振器的一边。  可以看到它内部的结构。

G2M1726887909_1920_1080.MP4|_-2

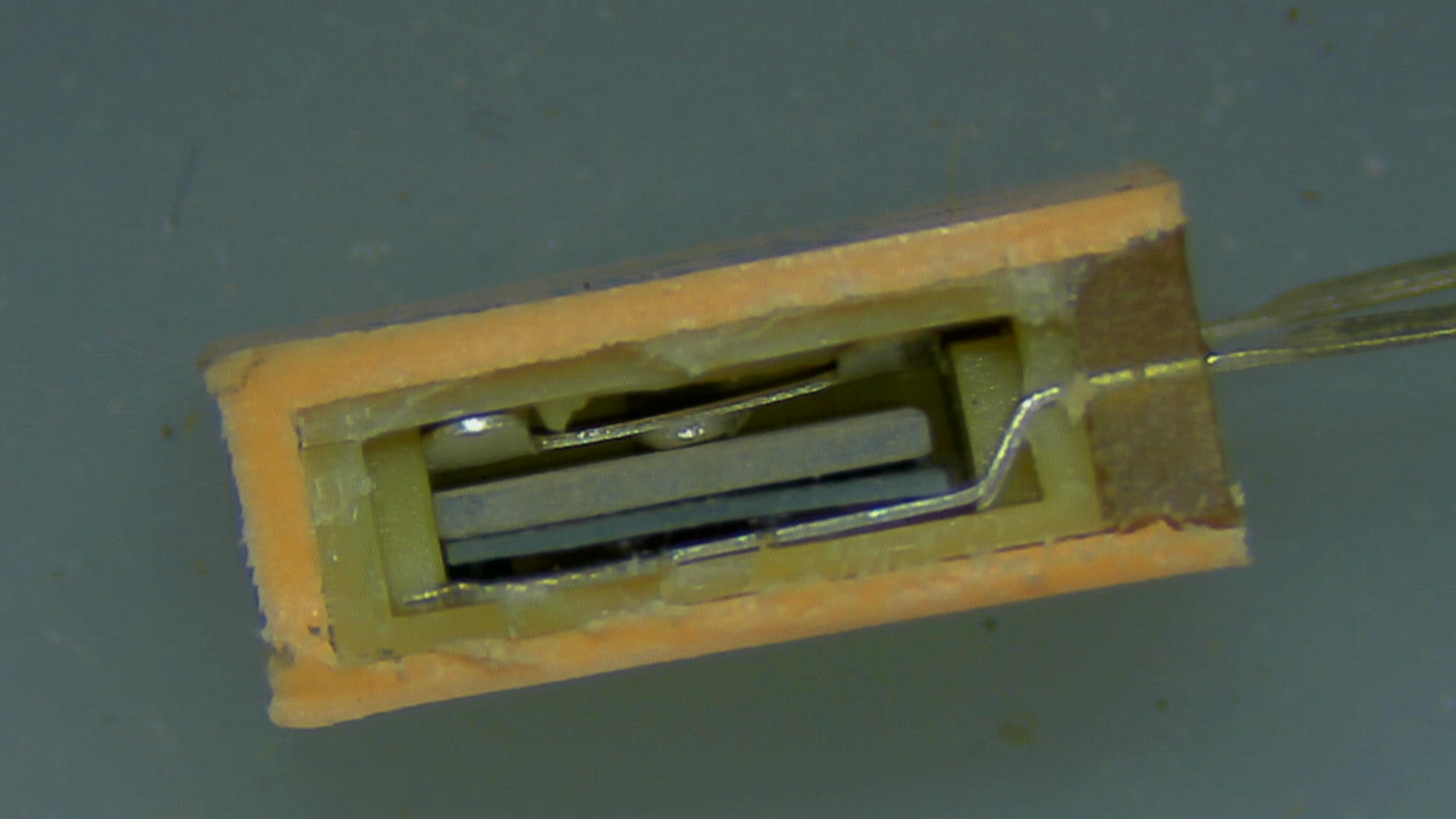

  从侧面来看, 它内部具有多层结构。  继续打开外部封装的塑料。  最终可以看到内部的引线结构。
G3M1726888217_1920_1080.MP4|_-3

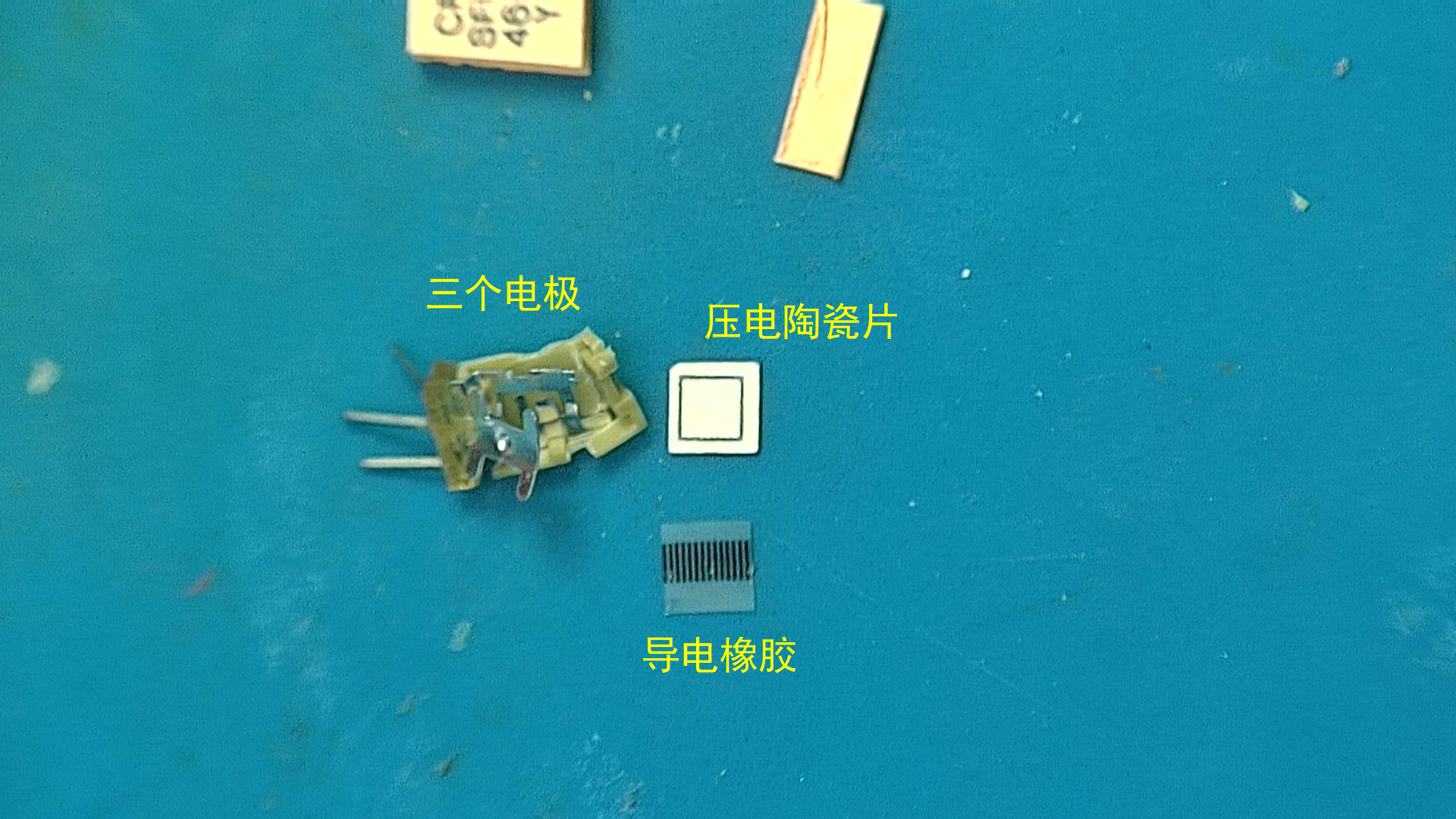

  内部上下是金属电极。 中间似乎有两层结构。  进一步将内部结构拆解。  可以看到它的三个组成部分。  左边是三个电极。 分成上下两部分。 中间的压电陶瓷具有内外两个电极。 下面是导电橡胶。 它起到压电陶瓷与金属电极之间的缓冲部分。

G4M1726888493_1920_1080.MP4|_-4

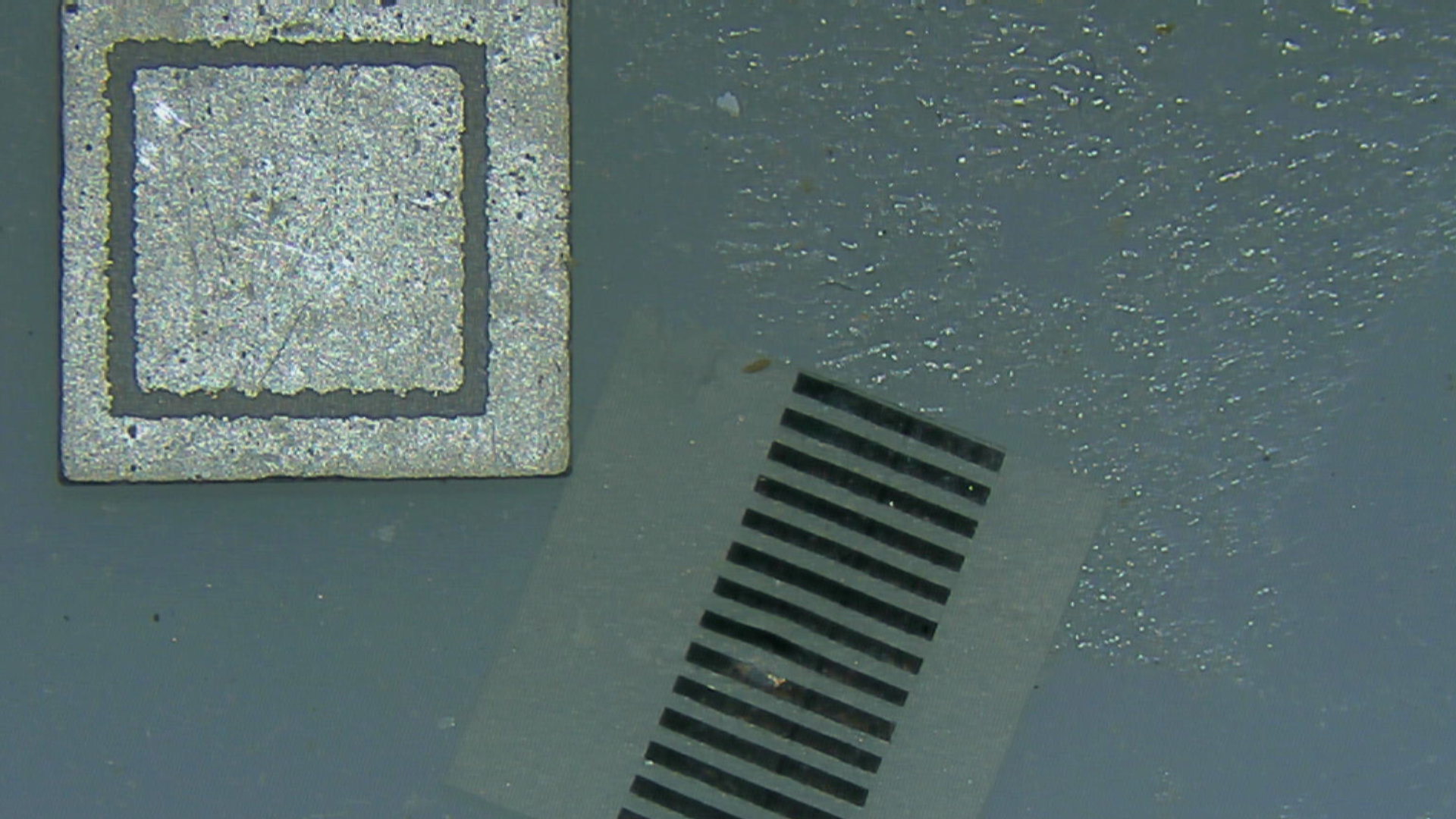

  压电陶瓷实际上有三个电极。 一面包括两个电极。 另外一面 是一个电极。  导电橡胶放置在两个电极表面。 分别将压电陶瓷上的两个电极与外部管脚相连。

G2M1726888746_1920_1080.MP4|_-2

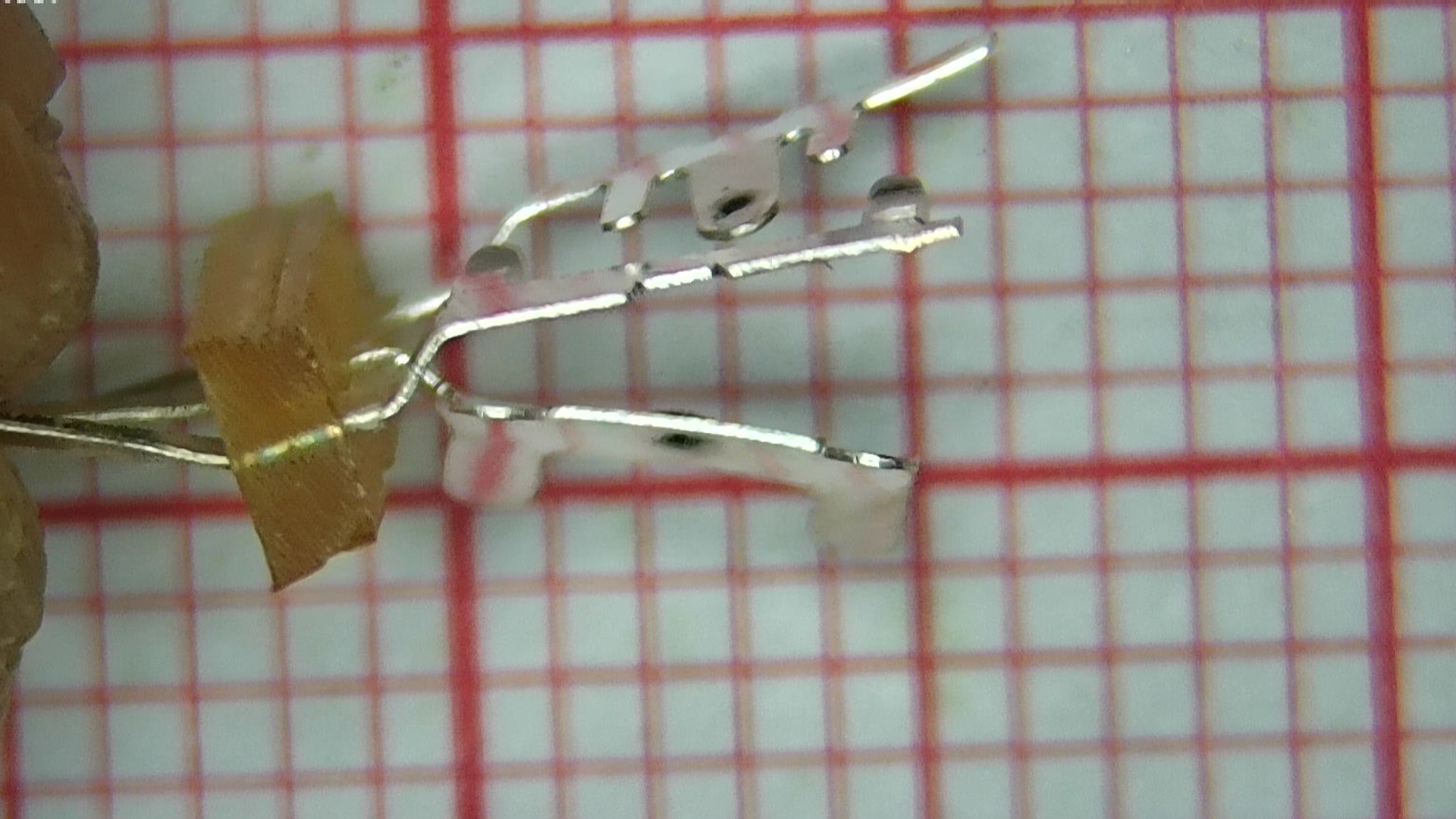

  器件有三个电极。 中间的一个电极在压电陶瓷的一边。  两边的电极在压电陶瓷的另外一边。 分别连接到压电陶瓷片的中间和边框两个电极。

G2M1726888896_1920_1080.MP4|_-2

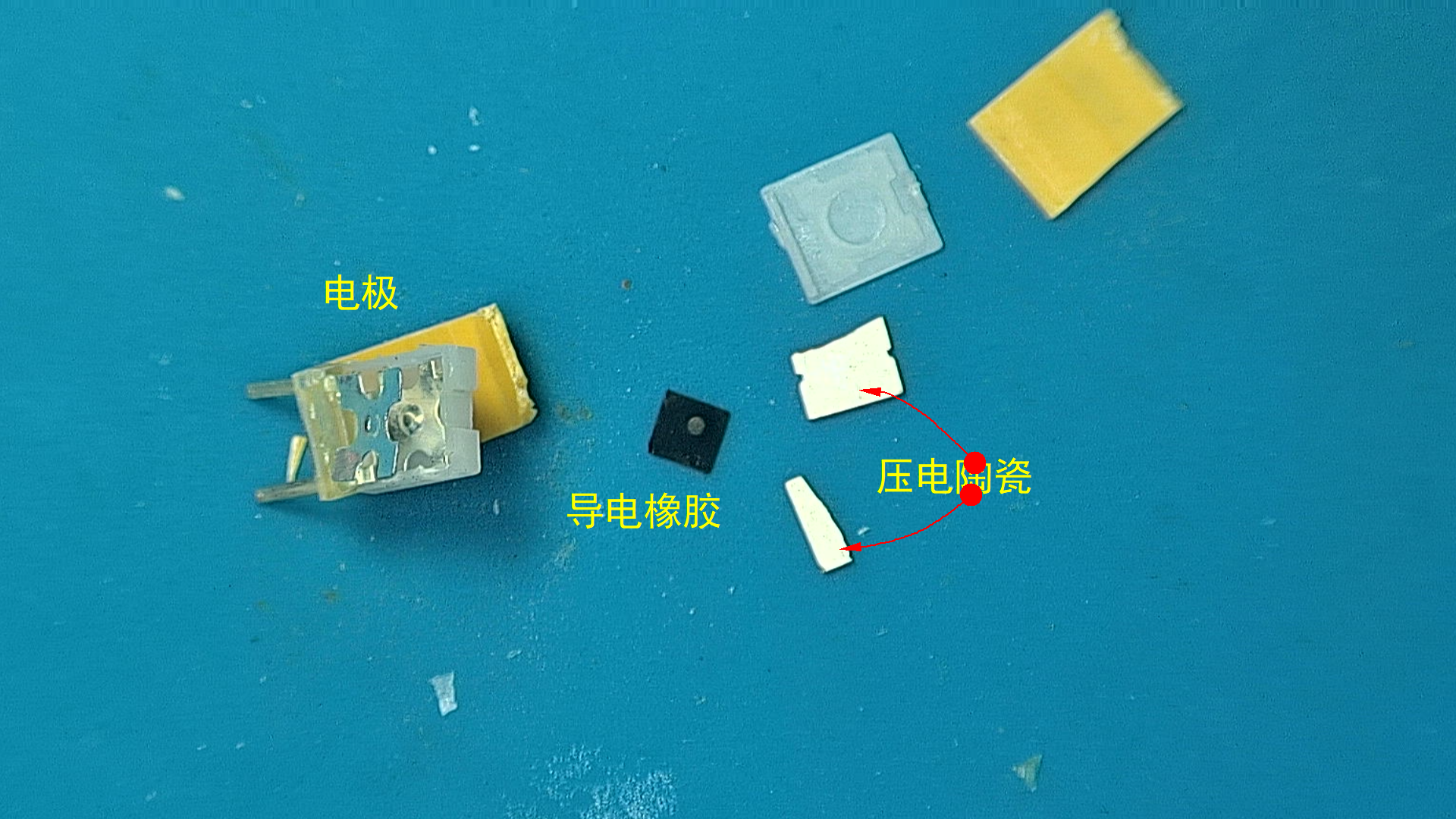

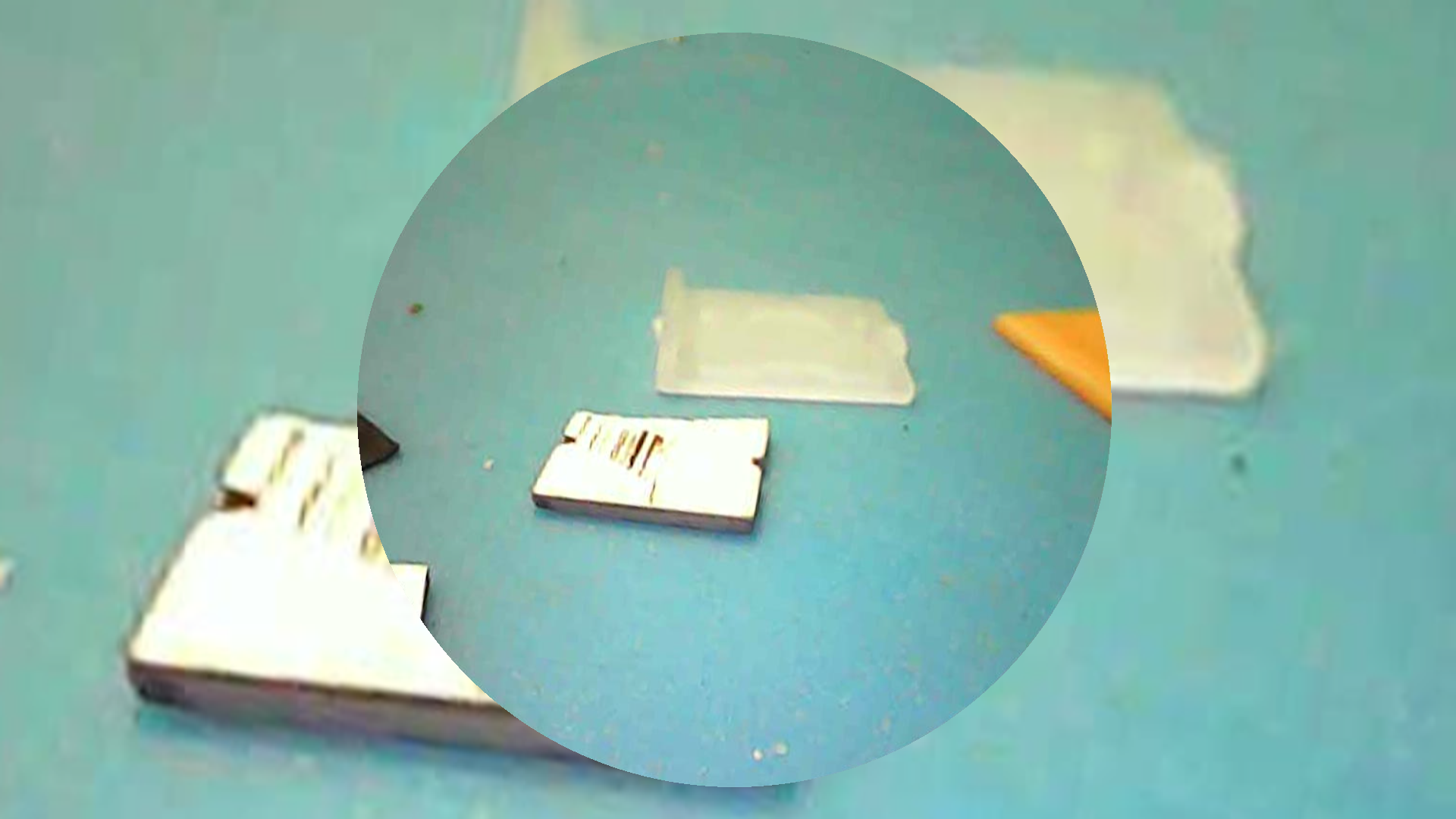

  除了三个管脚的谐振器之外,  还有两引脚的器件。  下面再打开一个两管脚的谐振器。  最终可以看到,  它同样包括三部分,  只是压电陶瓷上只有正反两面对应的电极。 电极与压电陶瓷之间同样通过导电橡胶相连。

G6M1726890176_1920_1080.MP4|_-6


  结 ※


  文记录了陶瓷谐振器的内部结构。  有两引脚和三引脚两种器件。  它们内部具有压电陶瓷、电极以及导电橡胶。 利用这种期间的谐振特性可以在无线接收机中用作带通滤波器。  后面再找机会测试一下谐振器的频率特性。

G5M1726890467_1920_1080.MP4|_-5
