发送与接收低频信号：F030-125kHz

接收与发送共用一个天线

AD\Test\2024\October\Test125F030TR.PcbDoc



01 发送与接收

---

一、前言

  有一个设想， 那就是利用 125kHz的接收天线往外发送计时数据。  这样便可以利用电路完成计时数据的传输。  下面测试一下这个方案的可行性。

二、电路设计

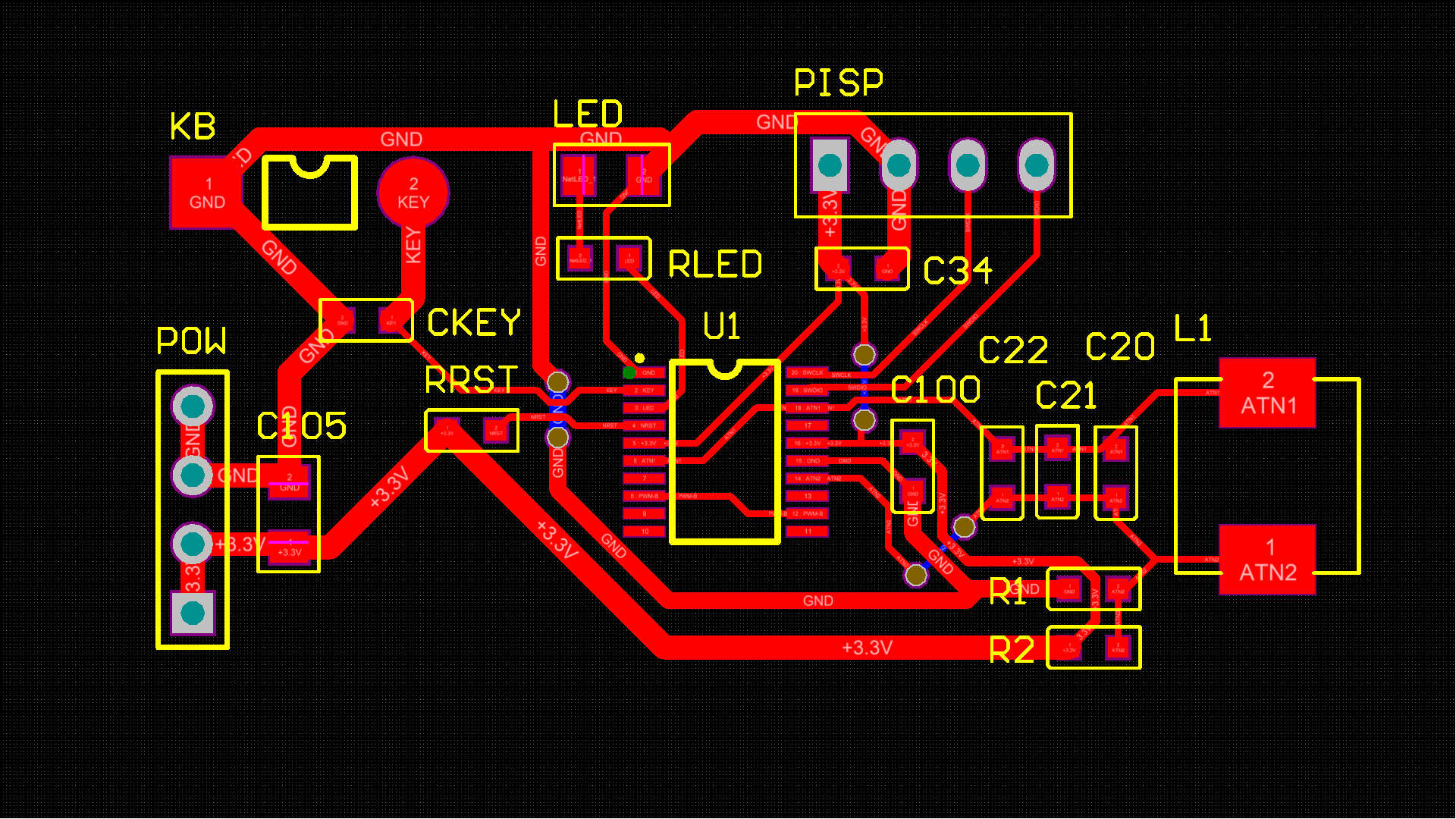

  设计测试电路板。  使用一个简单的 F030的单片机进行测试。  这部分是接收与发射天线。 同时连接单片机的 AD端口以及 互补PWM 输出端口。  可以利用接收工字型电感作为接收与发送的天线。  设计单面电路板， 适合一分钟制板。

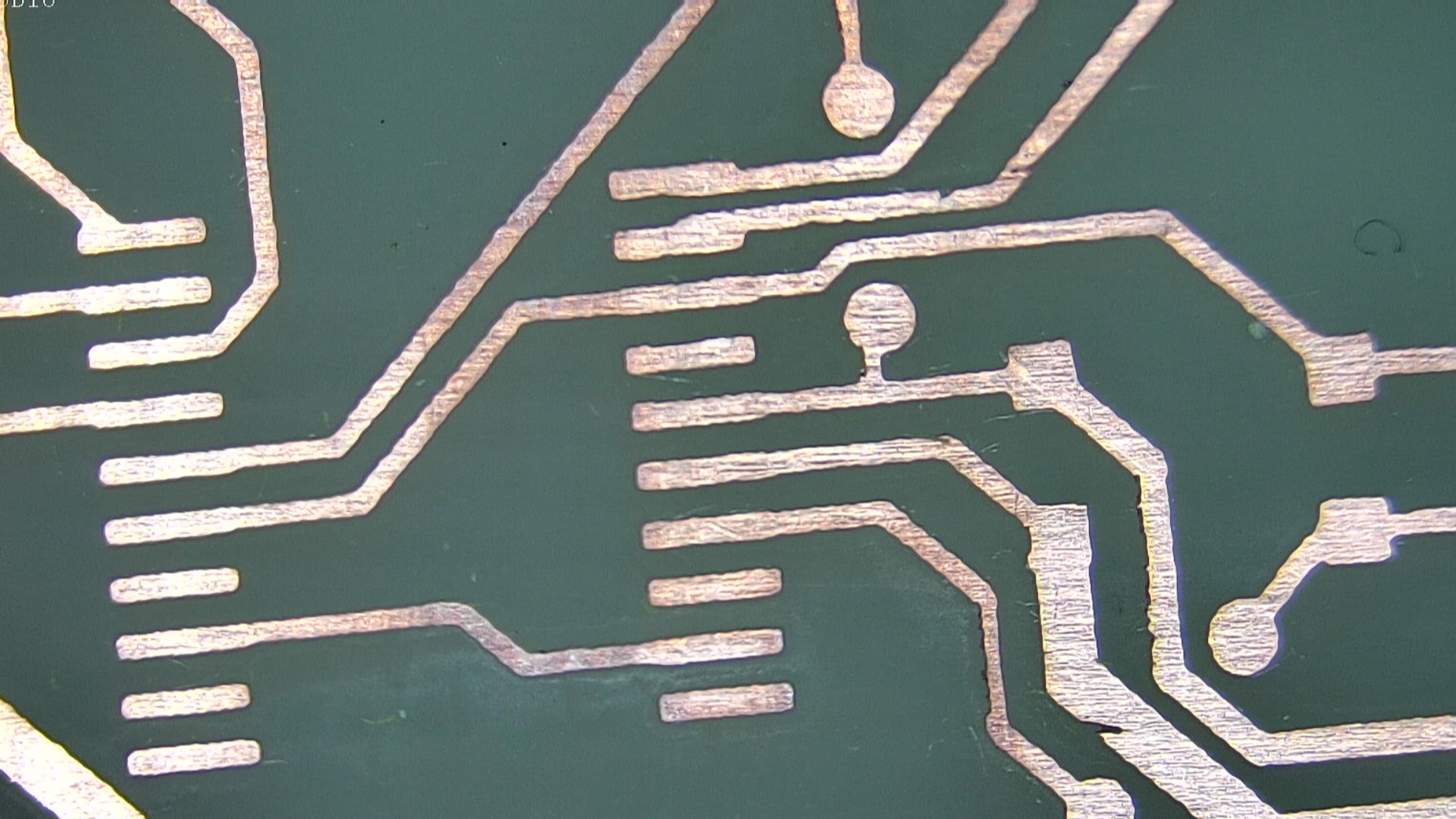

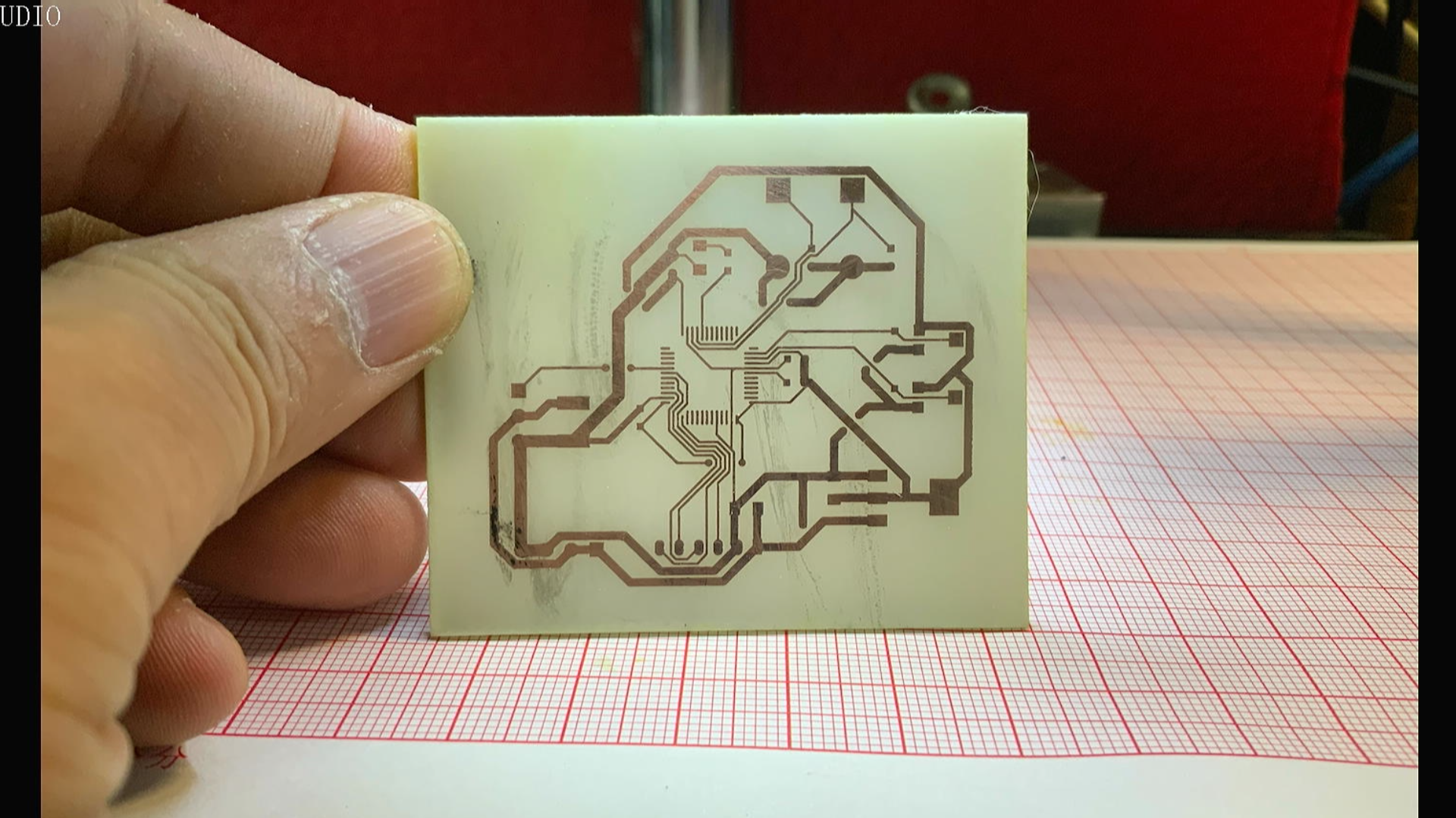

  一分钟之后得到电路板。 电路板制作的非常完美。  这一次采用了电路板背面腐蚀的方法， 也就是将覆铜面在摇摆床腐蚀槽内朝下， 这样可以得到充分的腐蚀， 加快了腐蚀的速度。  下面进行焊接测试。

三、焊接调试

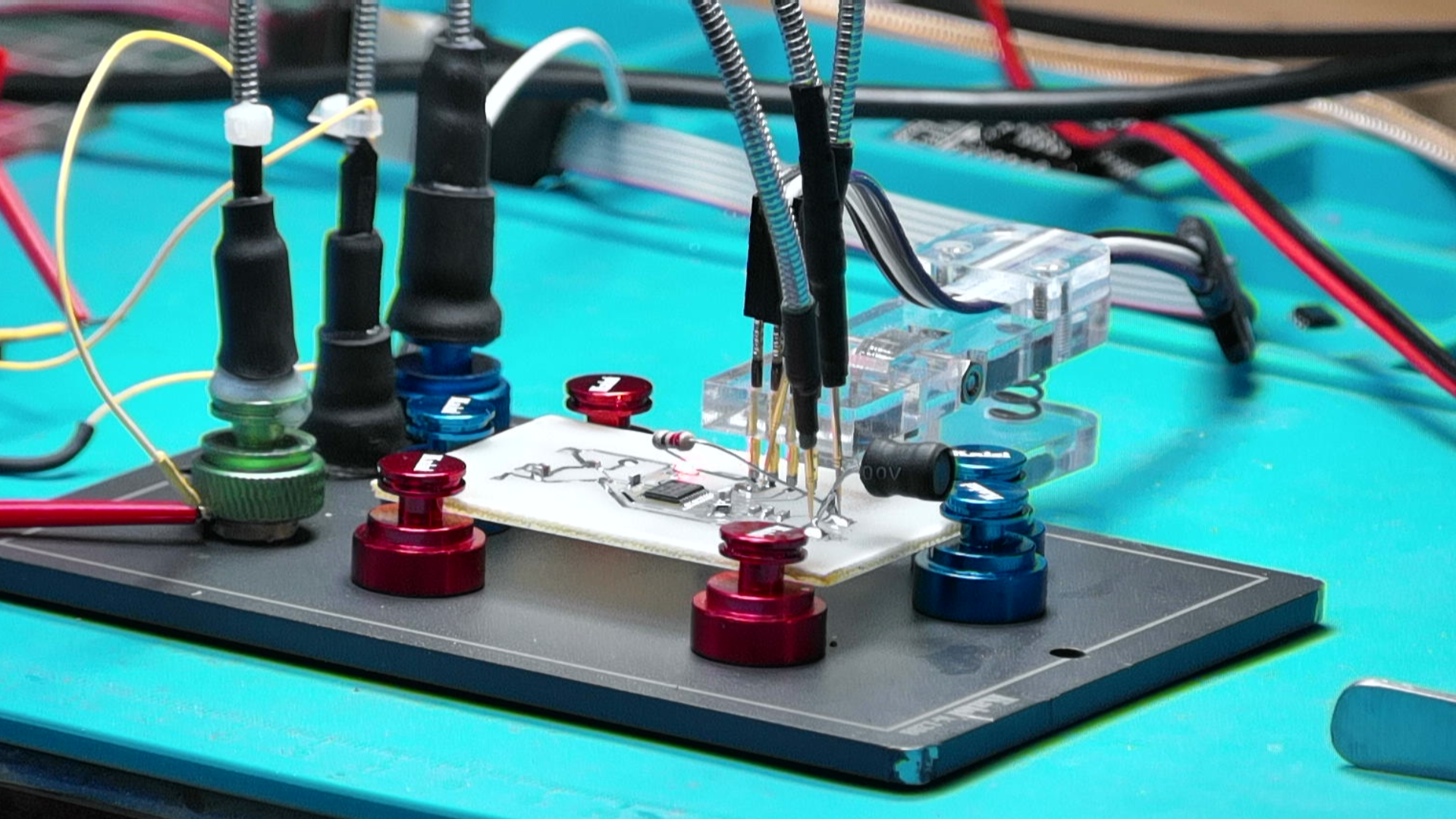

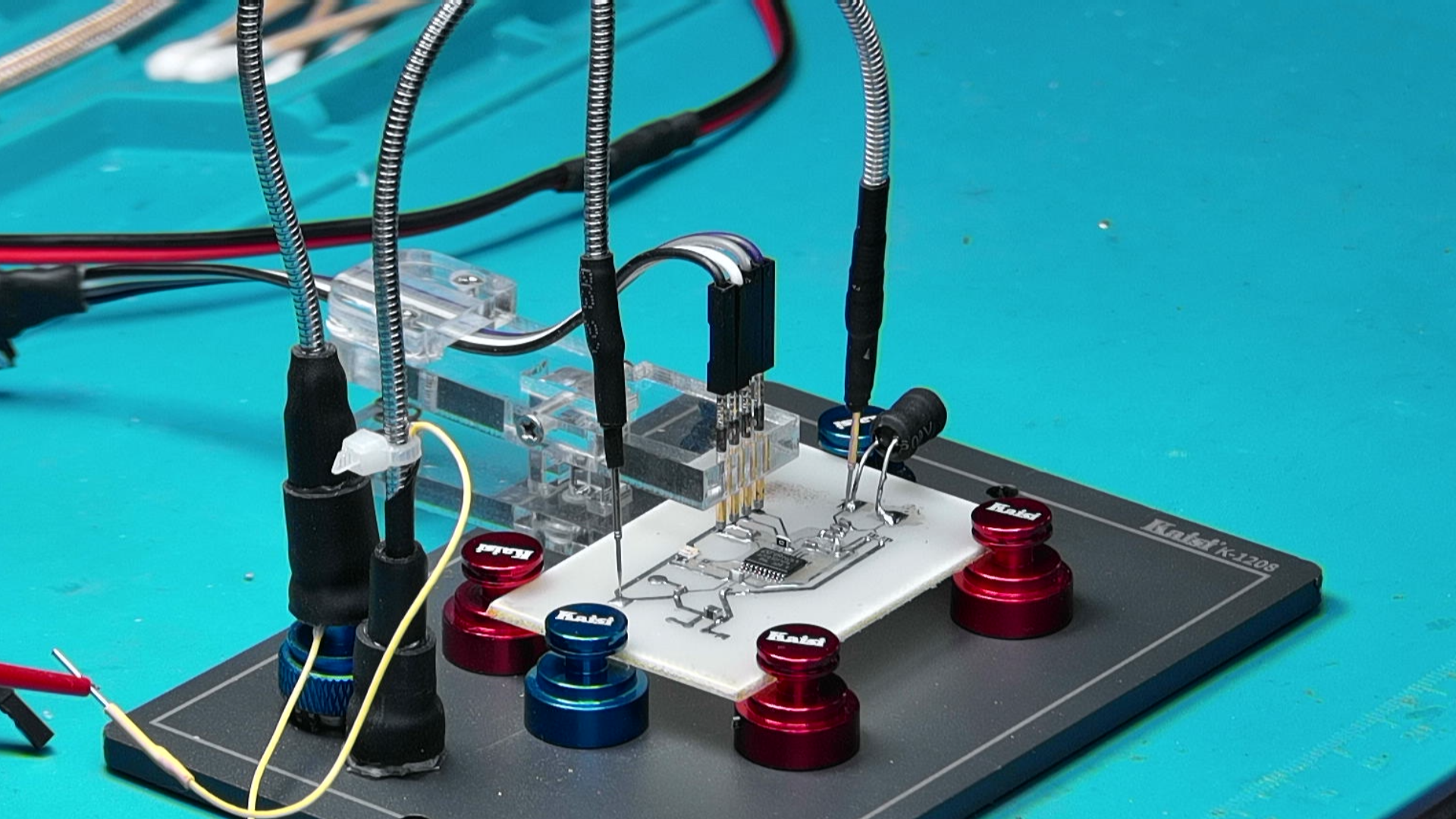

  焊接电路板。  清洗之后测试电路板的功能。 先测量一下工字型电感接收到的 125kHz的信号波形。  现在还没有开启单片机TIMER1的PWM输出，  能够看到接收到的125kHz的电磁信号非常好。

  将低频发送线圈靠近接收电感， 可以看到接收到的信号幅度会增加很大， 最终被单片机AD端口的钳位二极管限幅。 由此， 接收回路调试正常。  下面调试单片机的 PWM波形输出功能。

四、PWM输出

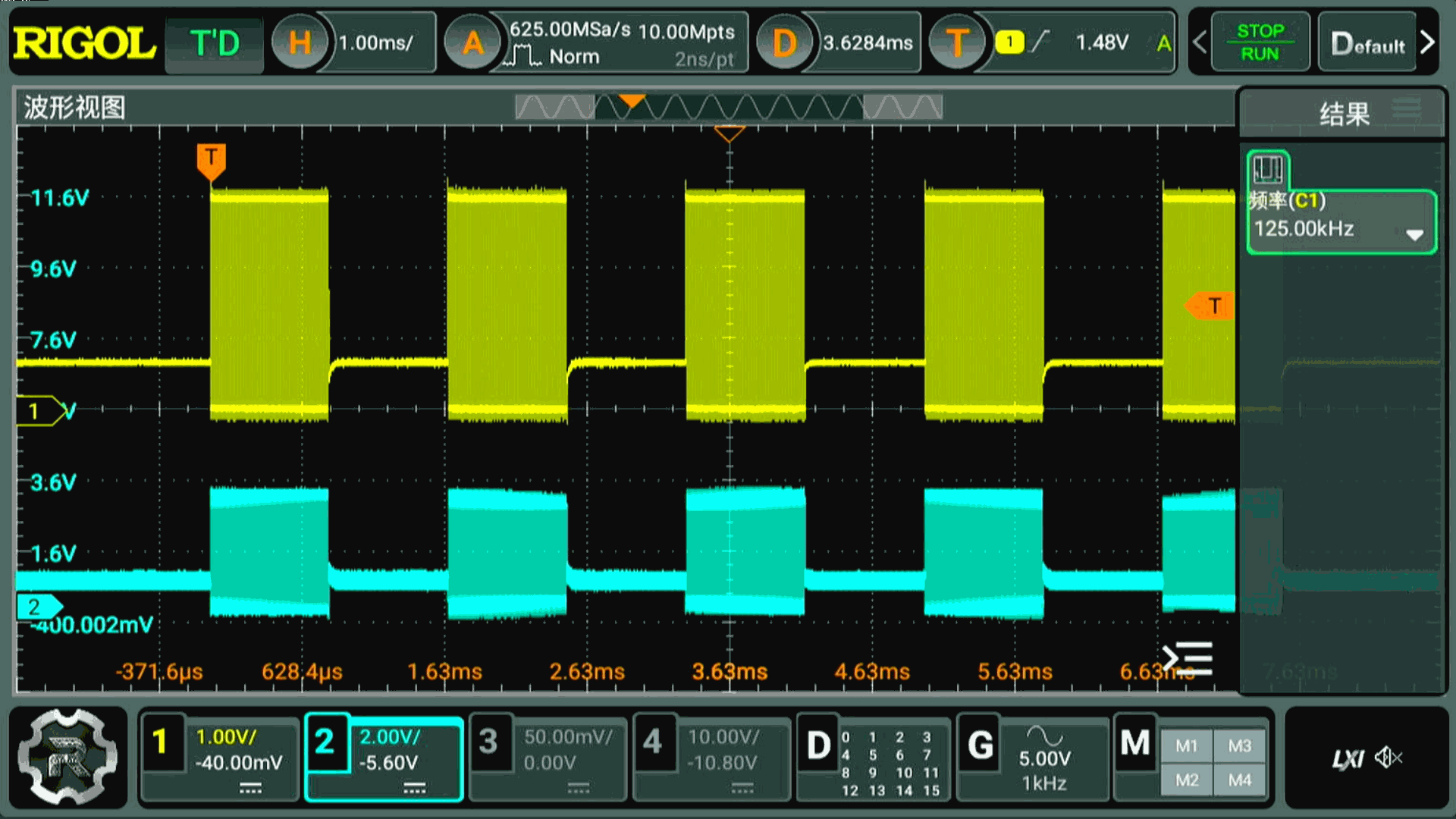

  利用串口1，发送1200波特率的数据。  控制TIMER1输出PWM。 可以看到同样的电感上产生了发送的数据调制信号。  TIMER1处于刹车状态， 输出呈现高阻状态。 但是带来一个问题， 那就是震荡信号波形出现衰减震荡。  这是因为此时 输入谐振回路产生的衰减震荡波形。

▲ 图1.4.1 调制信号输出部分

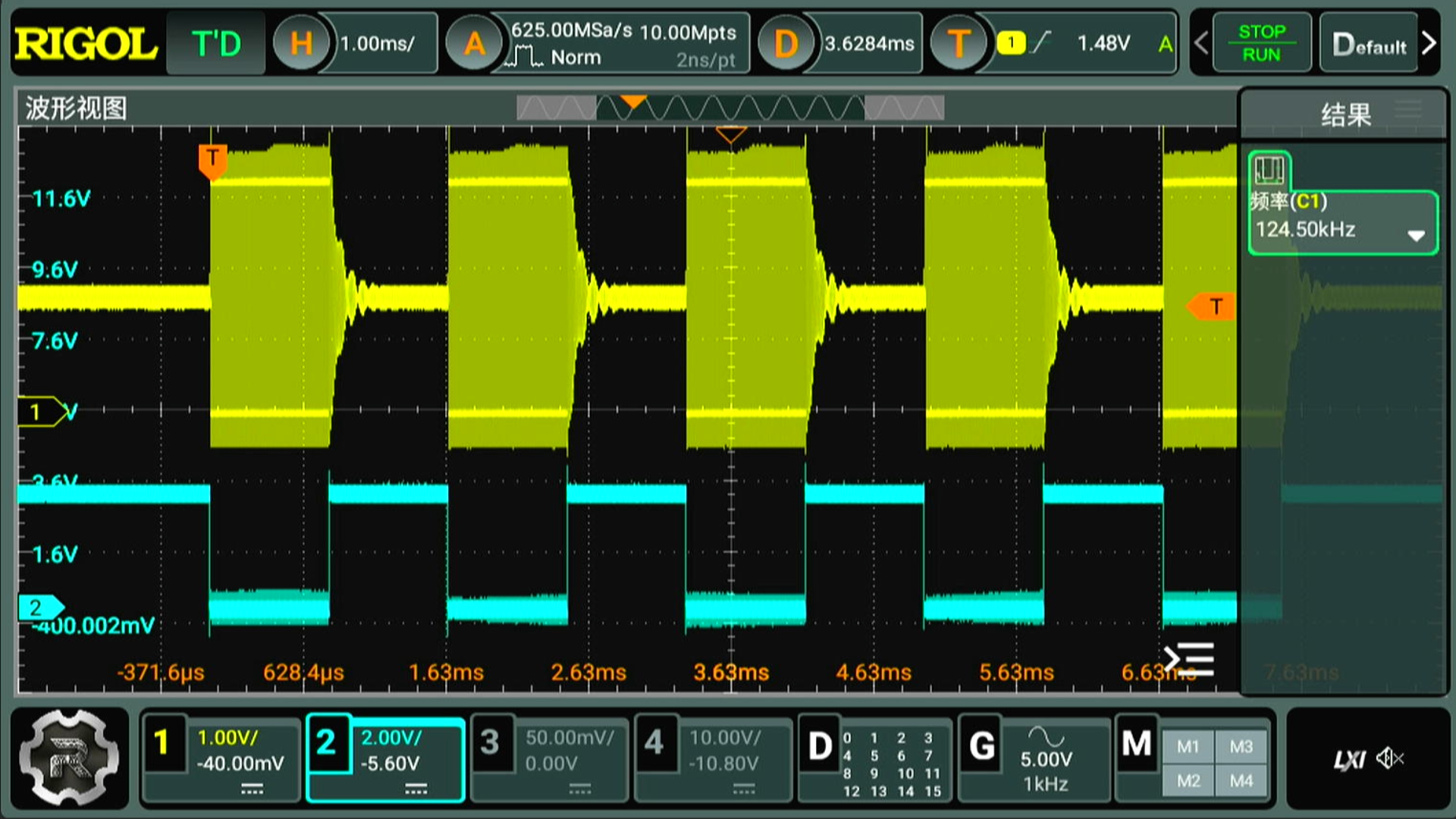

▲ 图1.4.2 在外部有125kHz交变磁场的情况下的波形

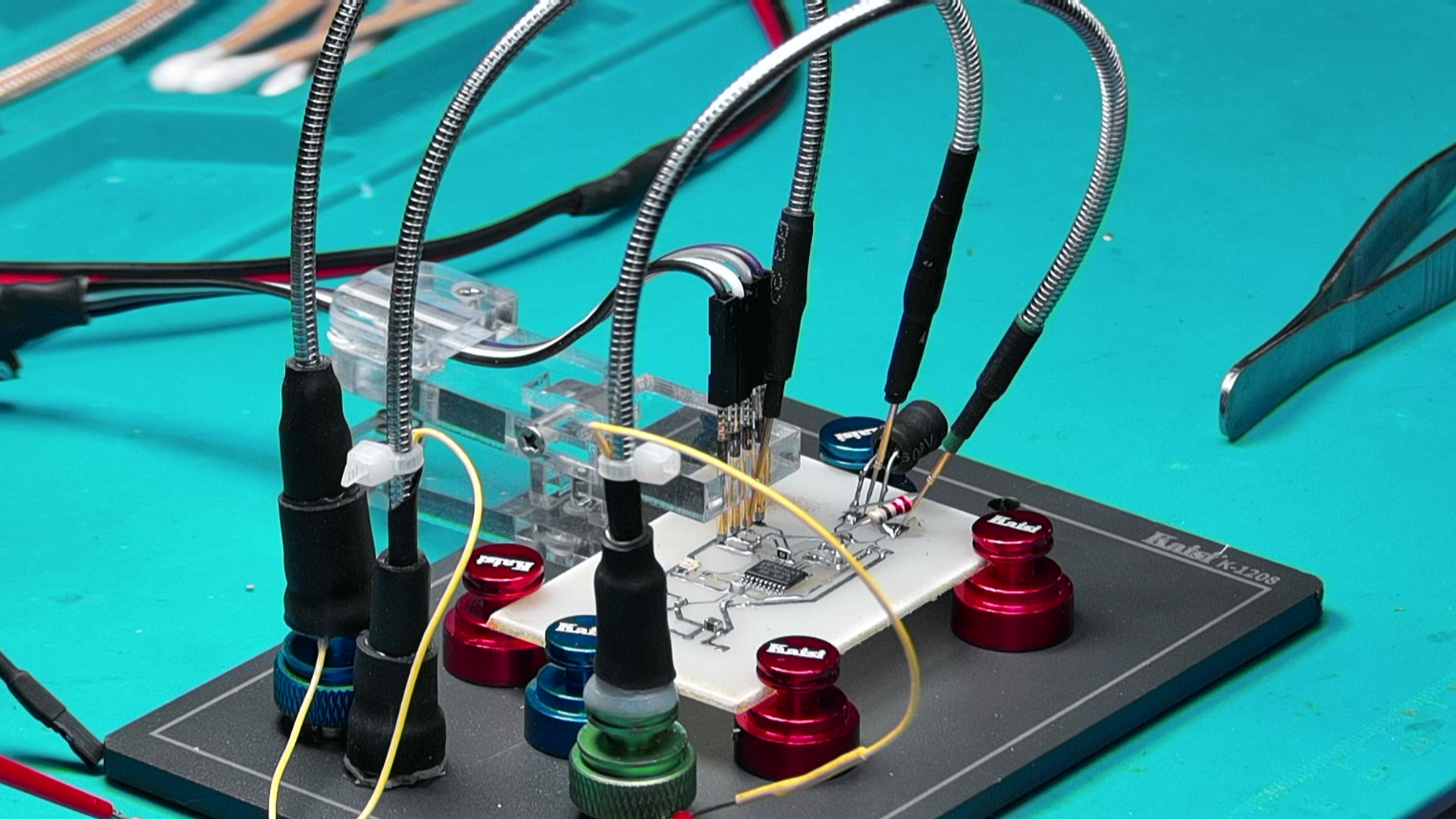

  为了使得输出震荡波行快速衰减，  在接收谐振回路增加一个 220欧姆的电阻连接到地线。  可以看到此时对应的震荡波形比较完整了。  为了不影响接收信号。 这个衰减电阻后面将会通过一个 IO 口来进行控制。

▲ 图1.4.3 增加220欧姆之后的输出电压波形



※ 总  结 ※

---

  本文测试了利用单个接收天线完成125kHz 交变磁场的接收以及调制串口信号的发送。  后面再测试一下利用电感发送的信号在接受方面的可行性。  进而实现无线起跑线模块的原理验证。

---
