Ai8H2K12U-SOP16单片机初步测试

测试SOP16封装的AI8H2K12U

• 测试 Ai8H2K12U的 USB串口程序功能

AD\Test\2024\October\TestAI8H2K12U_SOP16.PcbDoc



01 Ai8H2K12U单片机

---

一、前言

  昨天测试了 SOP8 封装的AI8H2K12U 单片机，  下面对于 SOP16封装的单片机的功能进行测试。  这种封装的单片机， 可以产生两个虚拟串口。

二、电路设计

  设计测试电路，  使用 SOP16封装的 8H12单片机， 简简单单的配上一个 TypeC 的USB接口。  原本用于控制电源开关的P3.5管脚外部连接一个LED作为指示。 下面，  铺设单面测试电路板。  这样方便使用一分钟制板方法制作测试电路。

▲ 图1.2.1 测试电路原理图

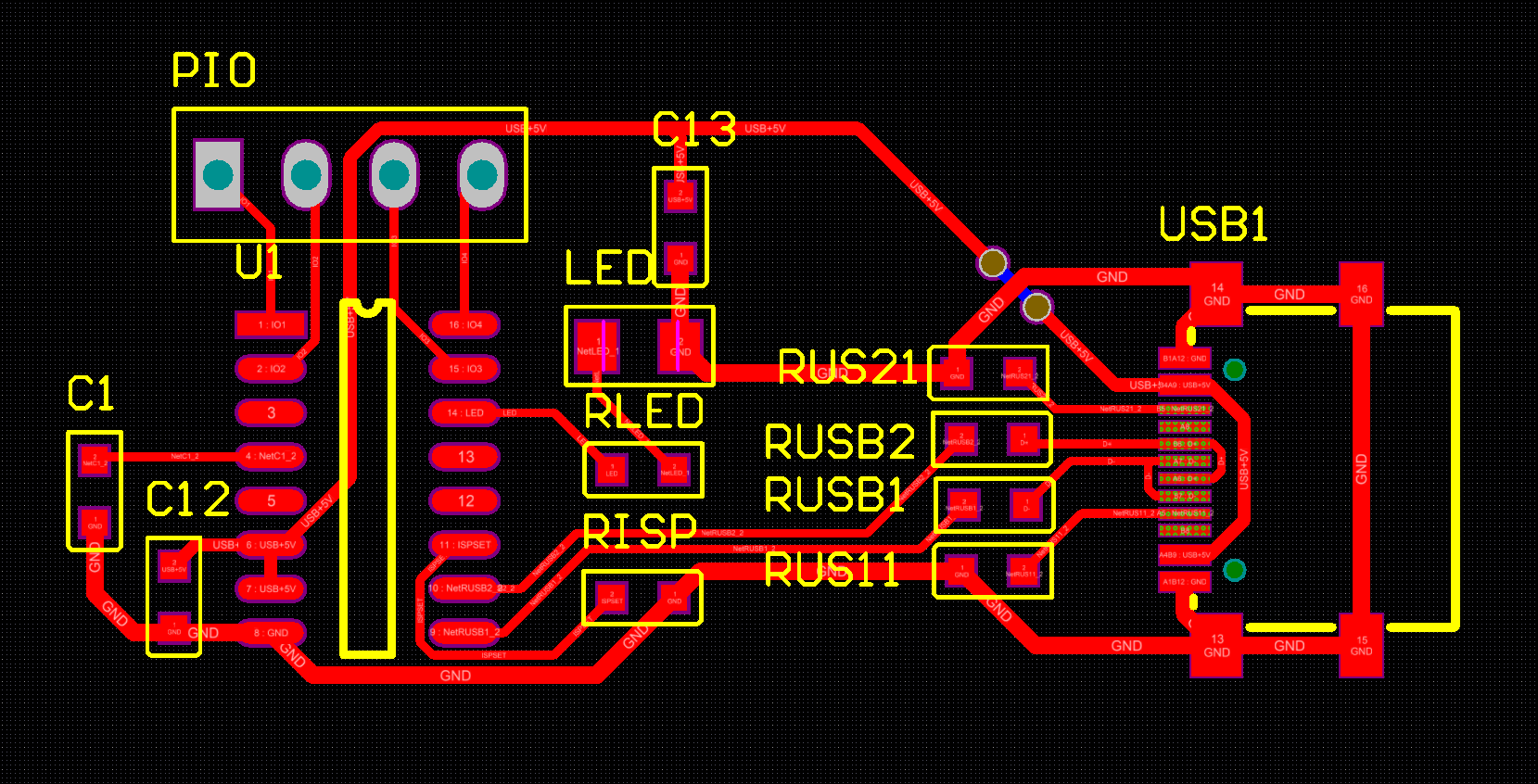

▲ 图1.2.2 测试PCB电路

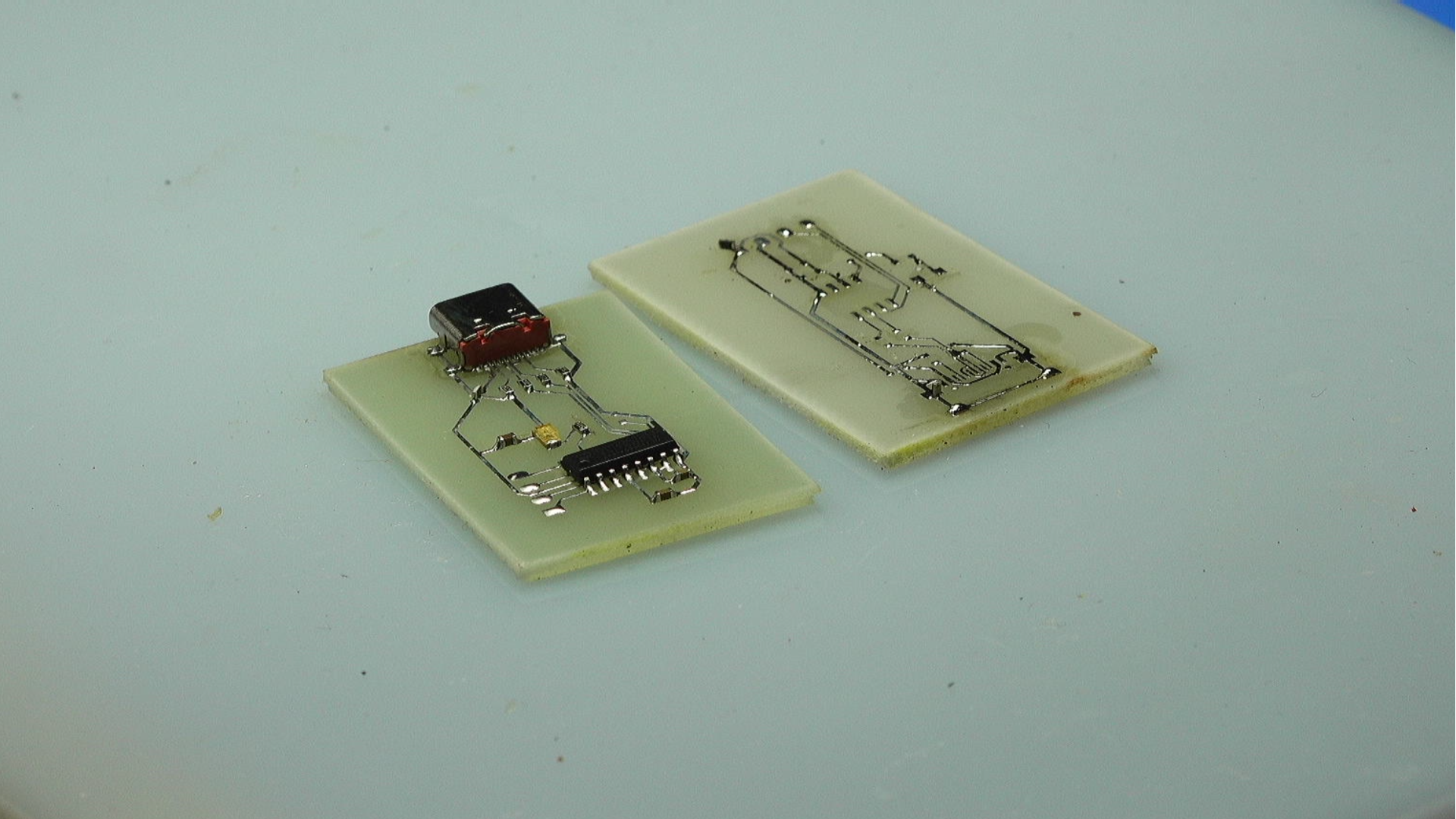

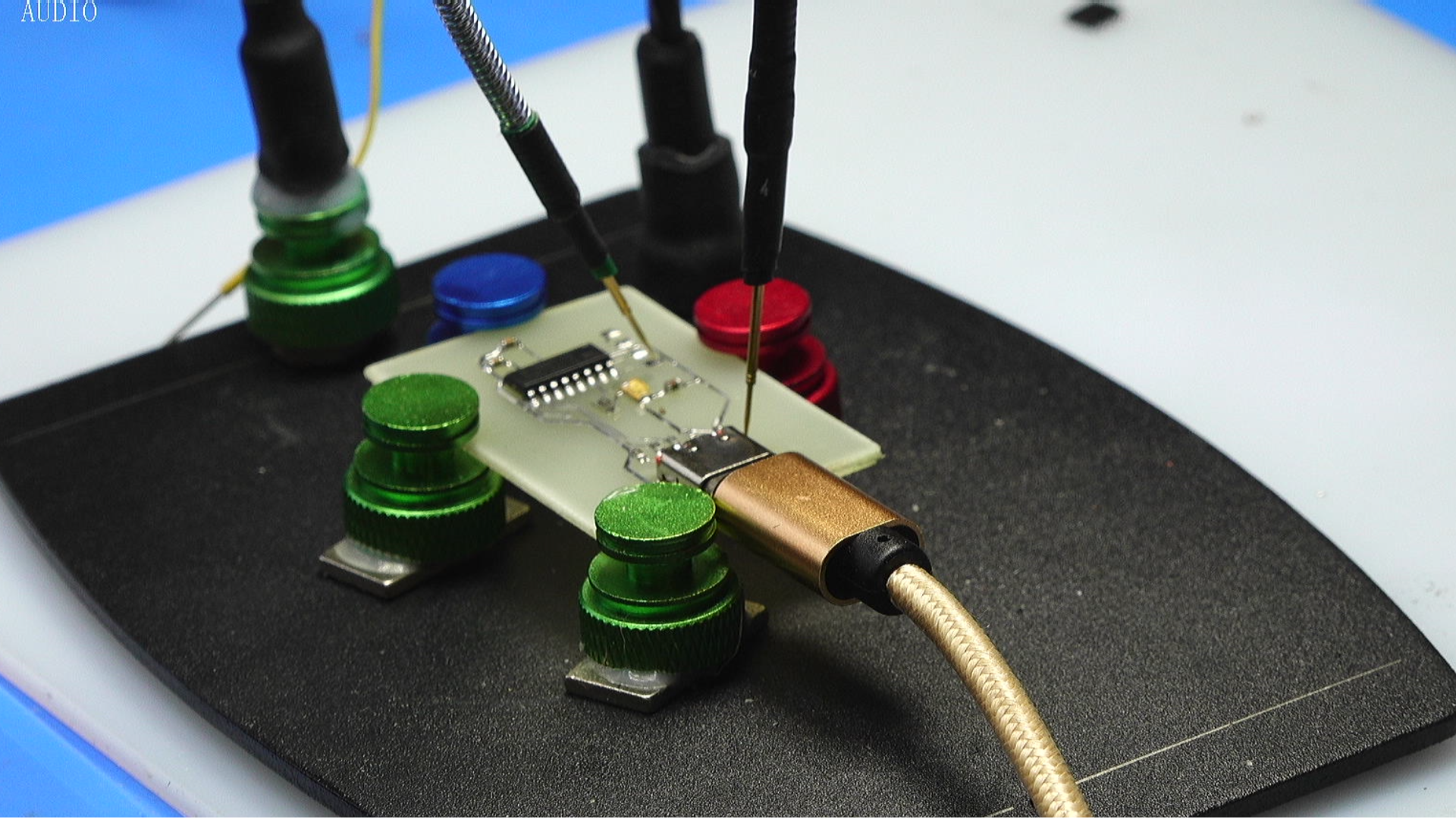

  一分钟之后得到测试电路板。 将前面实验板上的大部分元器件拆卸下来，  焊接在新的电路板上。 进行清洗之后准备后面的测试。

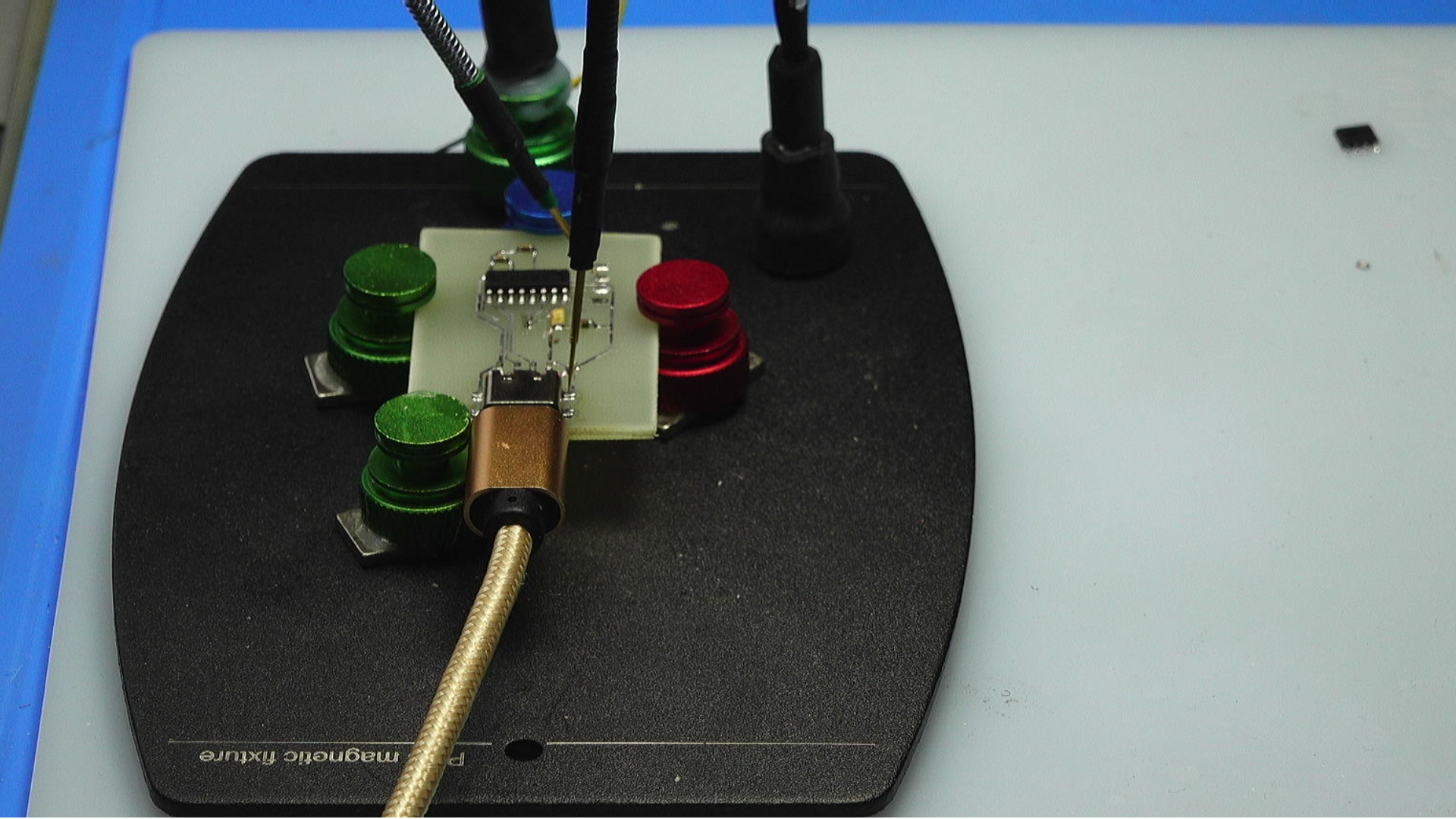

  接下来，  将电路板接入USB插头。  可以看到计算机设备管理器中出现了两个虚拟串口， 分别为COM17， COM18。  下面将端口号修改为 COM7， COM8.  重新上电。 下面测试这两个串口输出信号。

三、串口测试

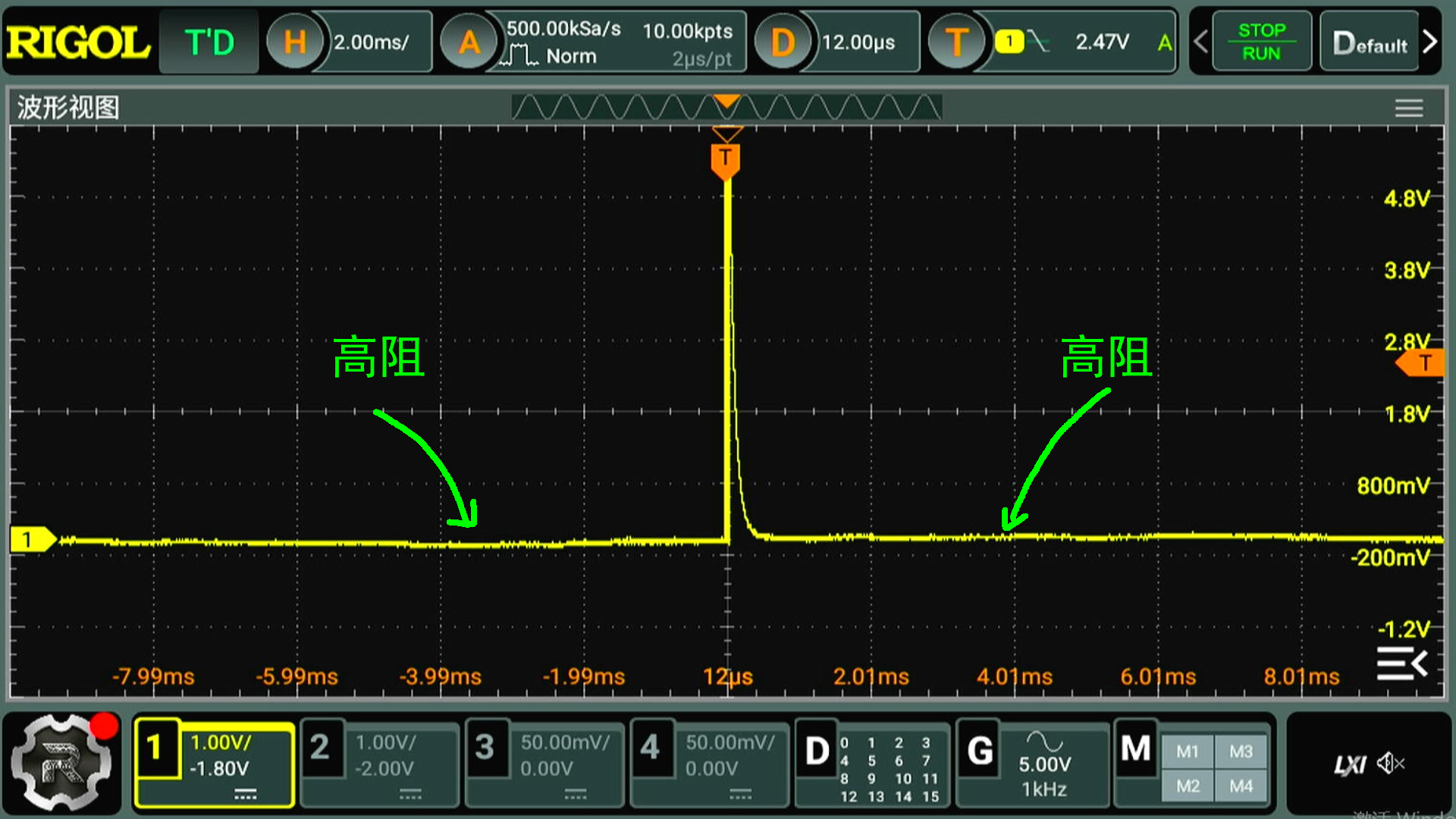

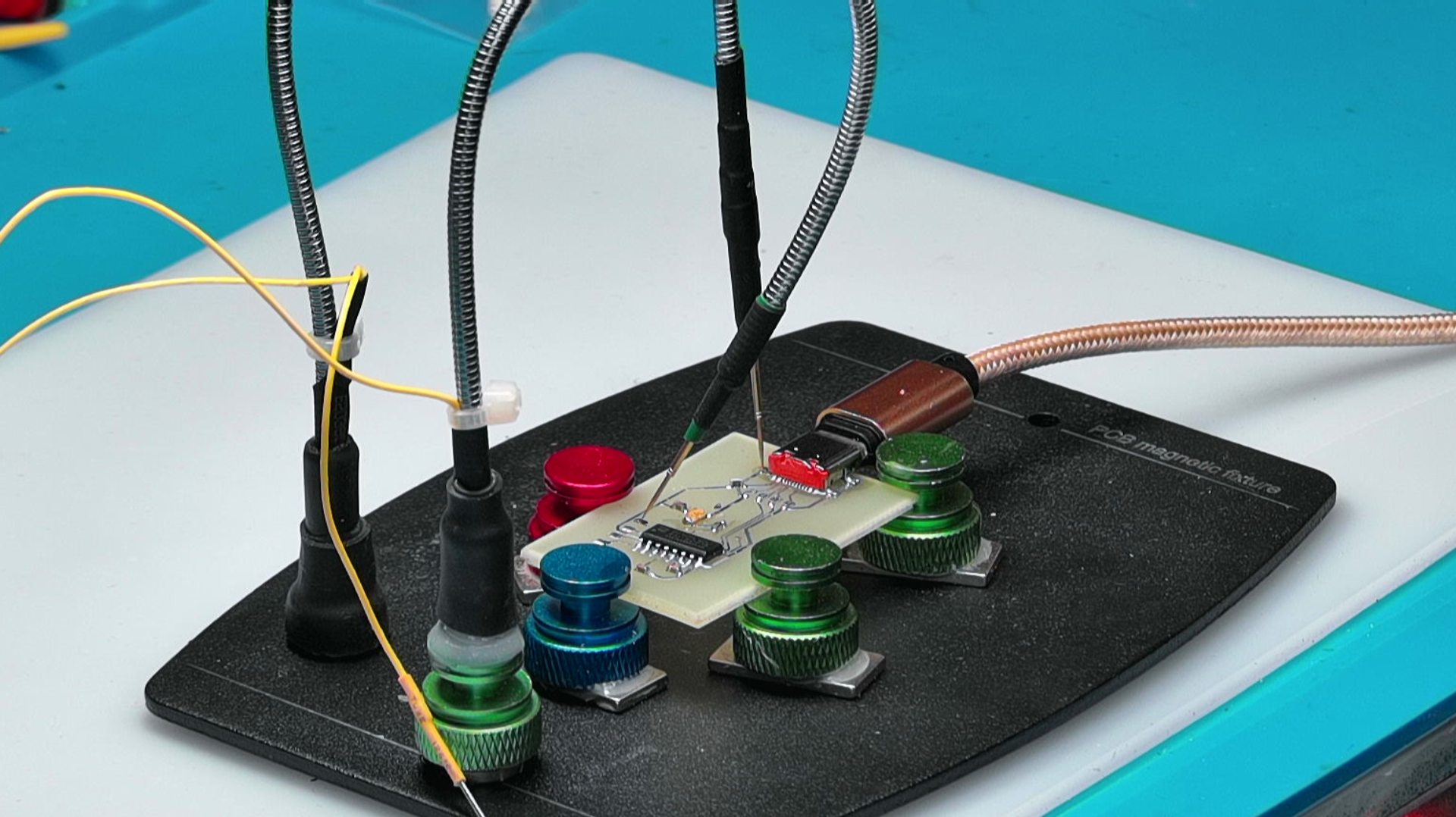

  使用示波器观察串口输出信号。  通过Python编程， 在串口持续发送 0X55。  可以观察到输出数据波形。  在发送数据空闲期间，  输出管脚呈现高阻状态。 拉开波形， 信号波形与数据是相符合的。  这是其中一个串口的数据波形。  下面测试第二个虚拟串口。

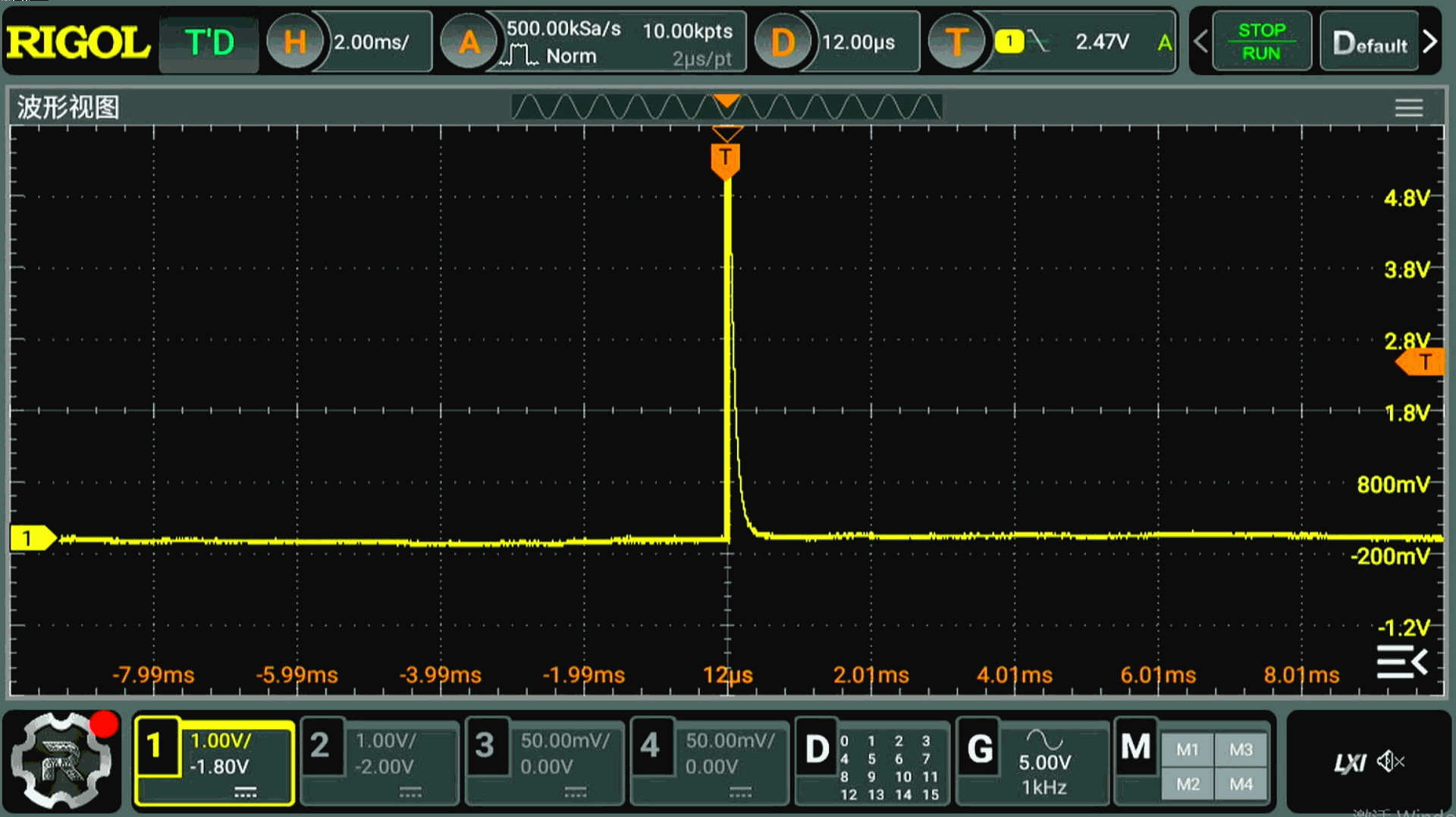

▲ 图1.3.1 串口输出数据波形

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-11-01
#
# Note:
#============================================================
from headm import *
import serial
from _ast import Or
from serial.serialutil import SerialException
#------------------------------------------------------------
SCOM = serial.Serial()
SCOM.baudrate = 115200
SCOM.timeout = 0.05
try:
    SCOM.port = 'COM8'
except:
    printf('Set SCOM port COM8 error. ')
try:
    SCOM.open()
except serial.serialutil.SerialException:
    printf('Open SCOM port COM7 error.')
else:
    printf('Open SCOM port COM7 Ok.')
#------------------------------------------------------------
printf("Begin __test__\a")
while True:
    SCOM.write(b'U')
    time.sleep(.1)
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

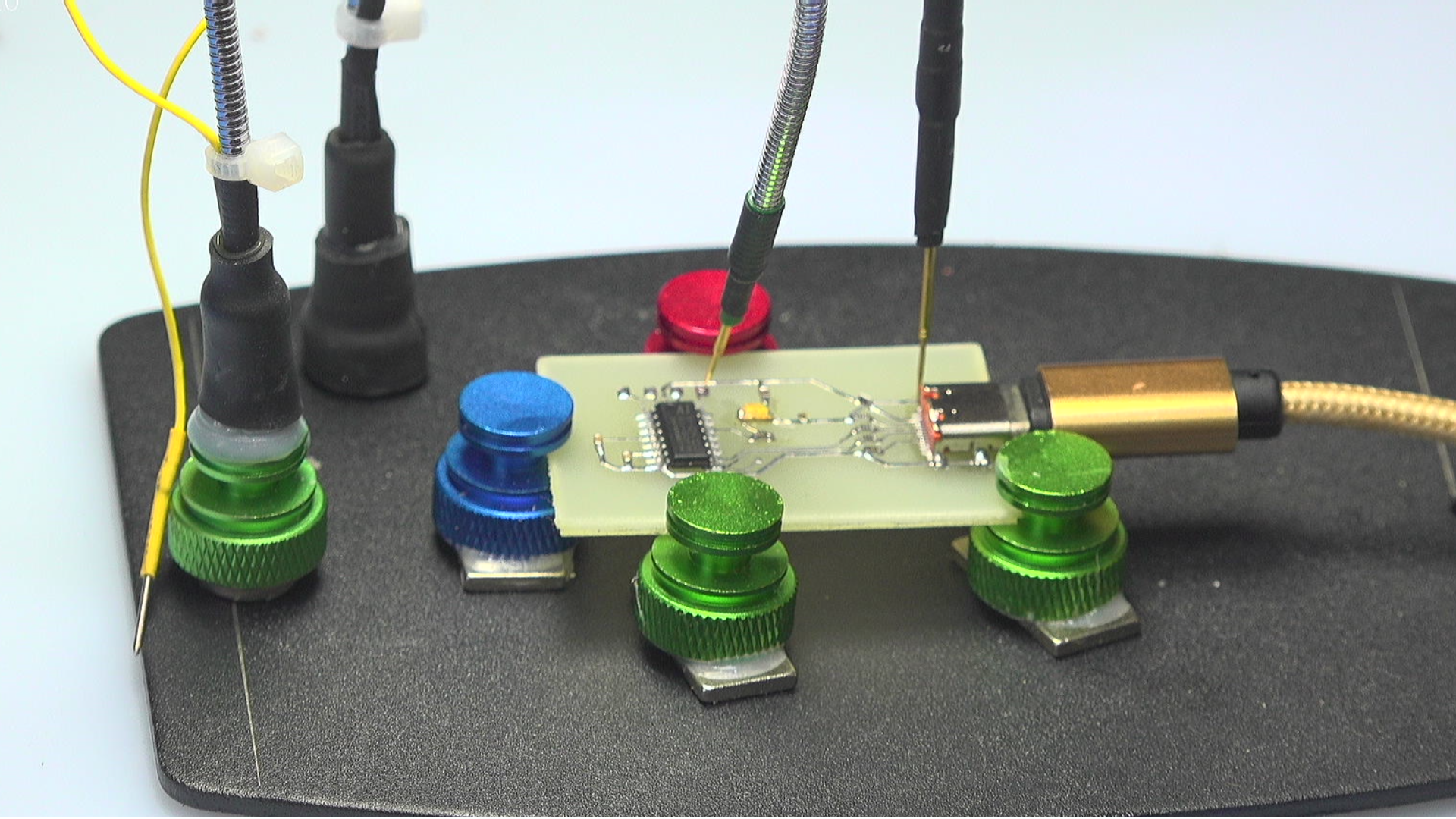

  将鹅颈探针移动到第二个串口输出。 使用手触碰探头，   可以看到在高阻状态， 信号上会叠加有 50Hz 的工频干扰信号。  至此， 对两个串口的功能进行了验证。

四、下载程序

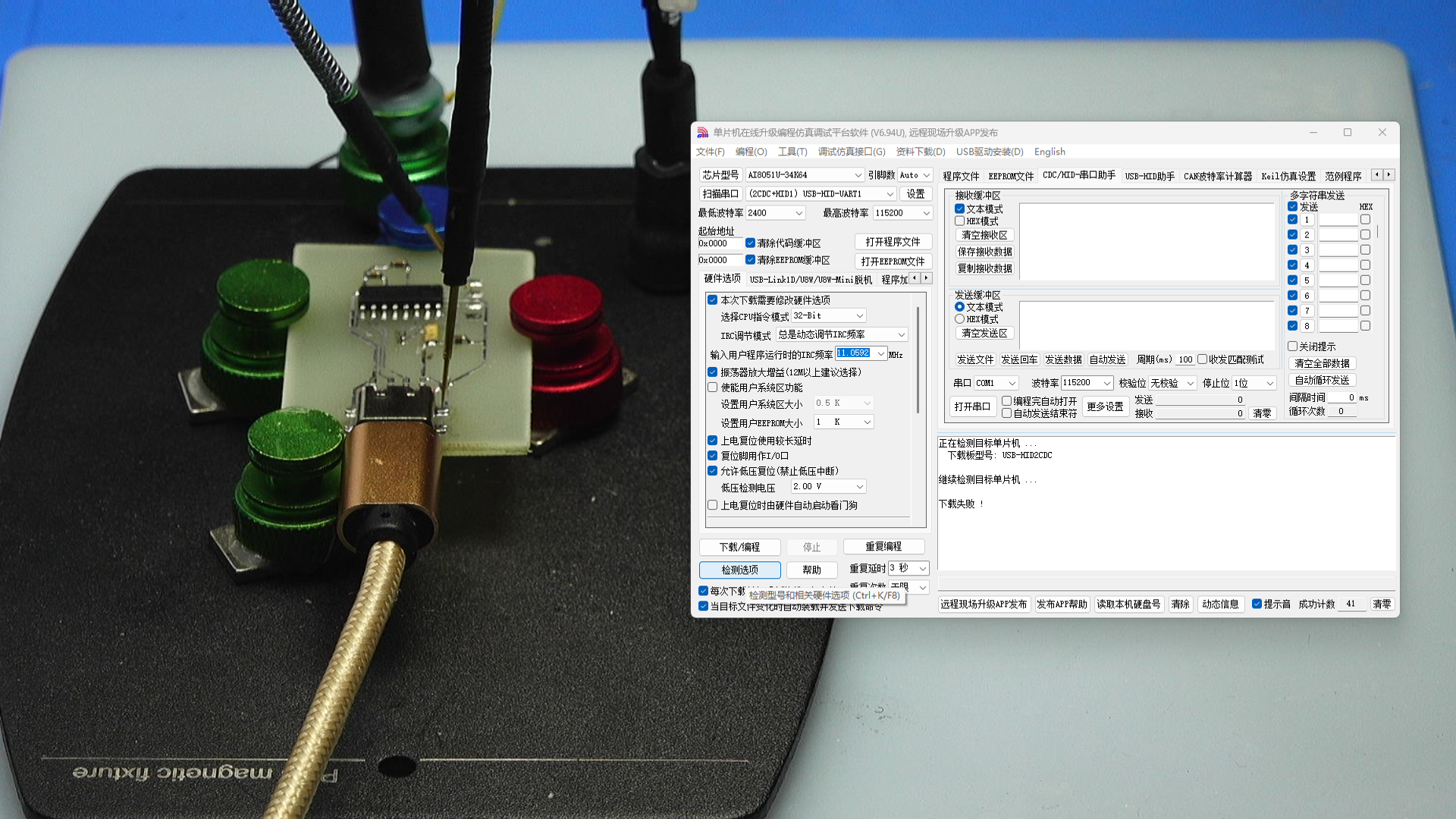

  利用 STC单片机的ISP软件， 可以对 单片机的串口模式进行修改。 点击检测芯片功能， 可以看到 LED 闪烁， 说明它可以控制下载单片机的电源的通断。  此外， 还可以应用到 ISP 中的编程菜单命令， 修改单片机的输出端口的模式， 比如从原来的漏极输出修改成推挽输出。



※ 总  结 ※

---

  本文对于 SOP16封装的 AI8H2K12U单片机的USB转串口的功能进行测试。  这个芯片自带的缺省固件，  使得这个芯片能够产生两个 USB 虚拟串口。

---
