03:24\\\\\\\\r\\\\\\\\n开关电源的寿命
01 开关电源
一、补光电源

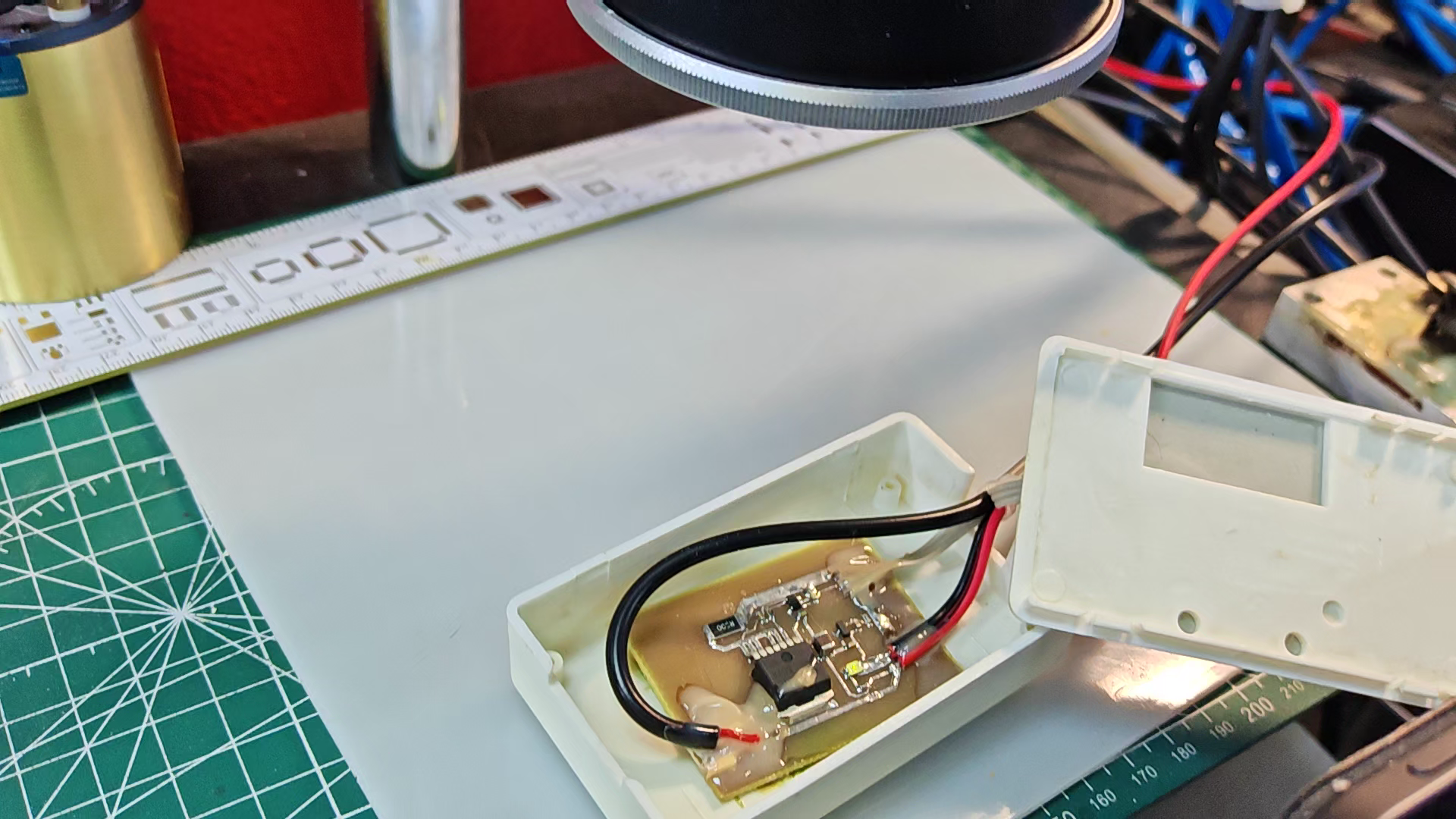

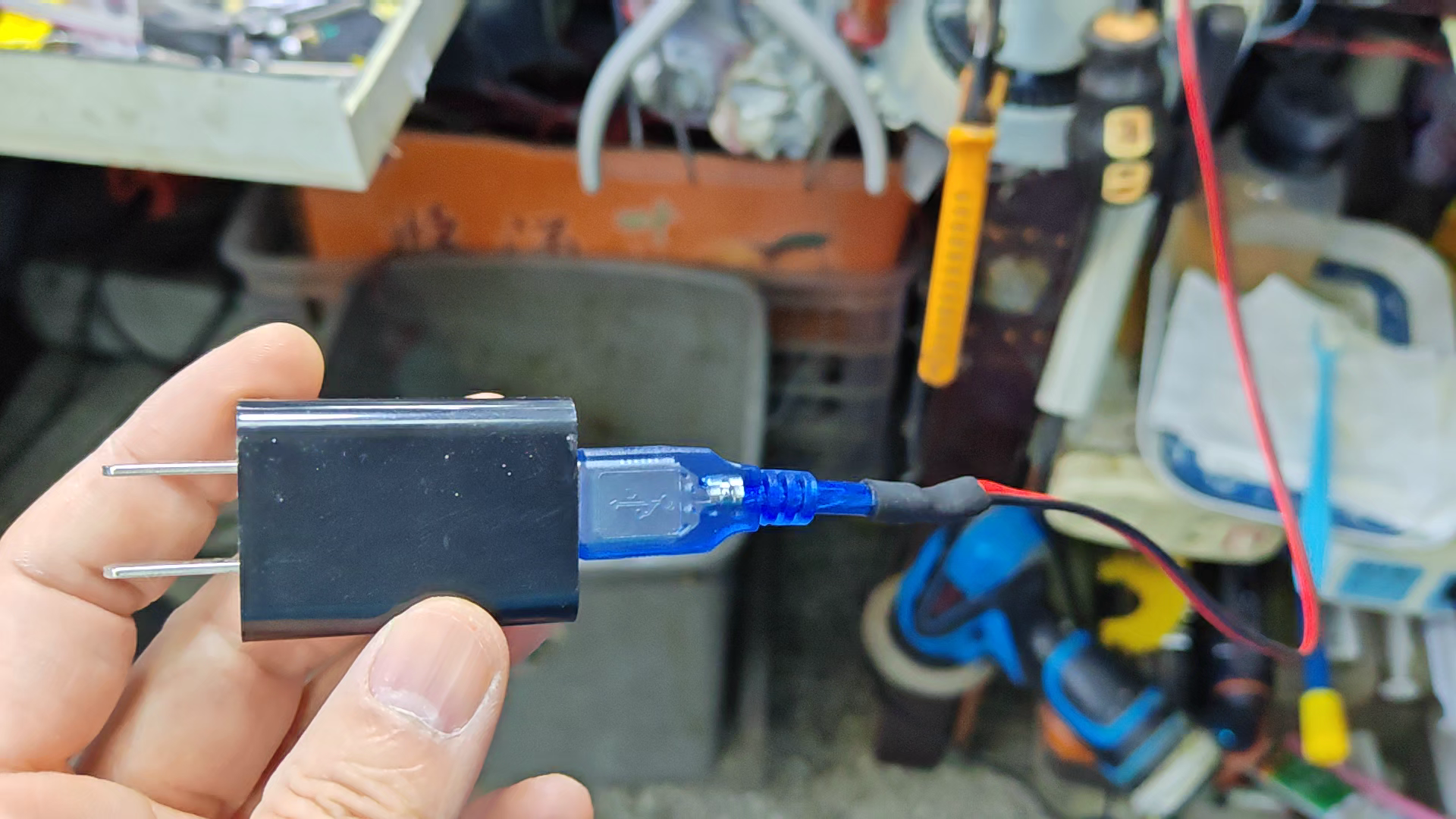

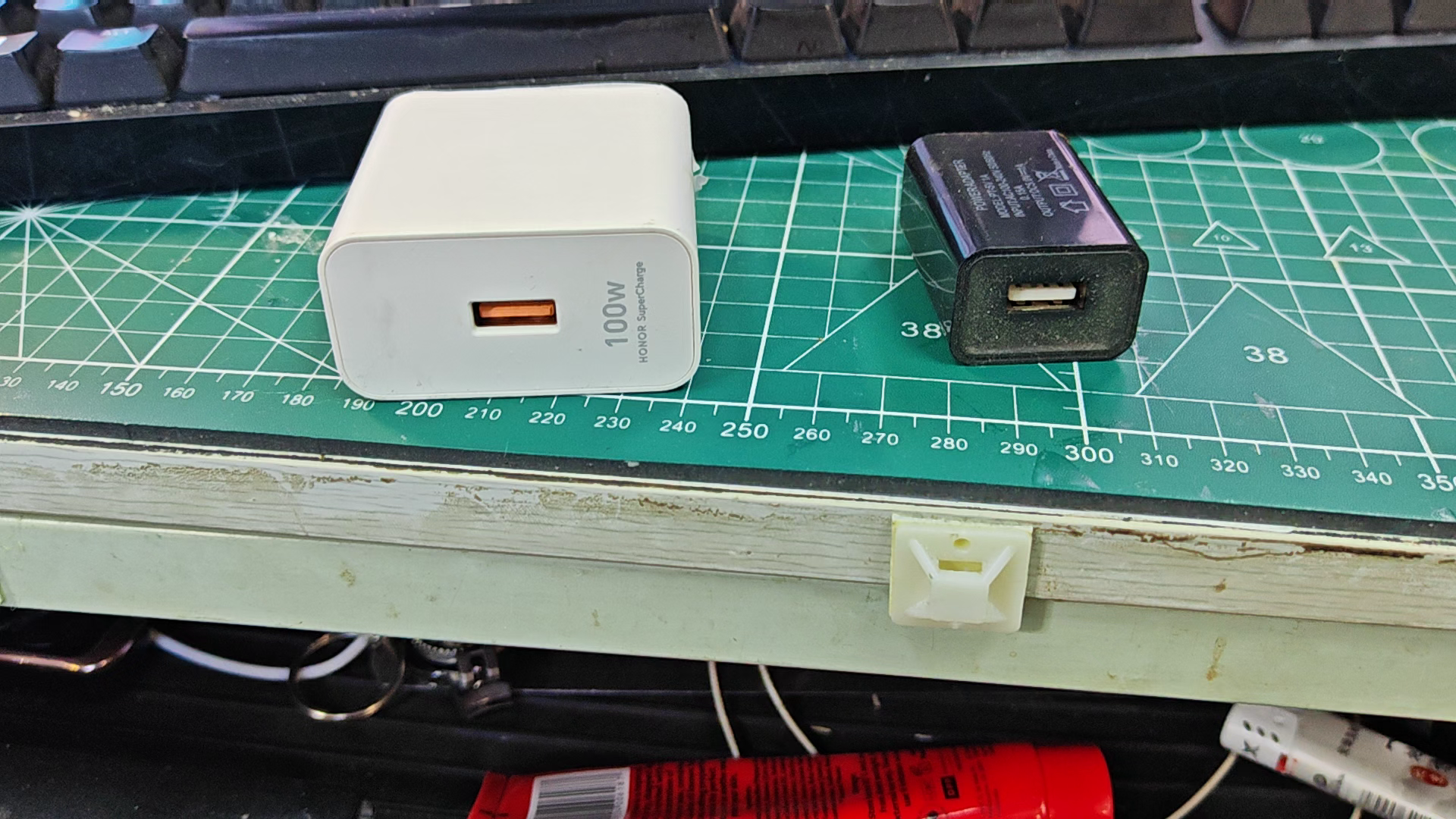

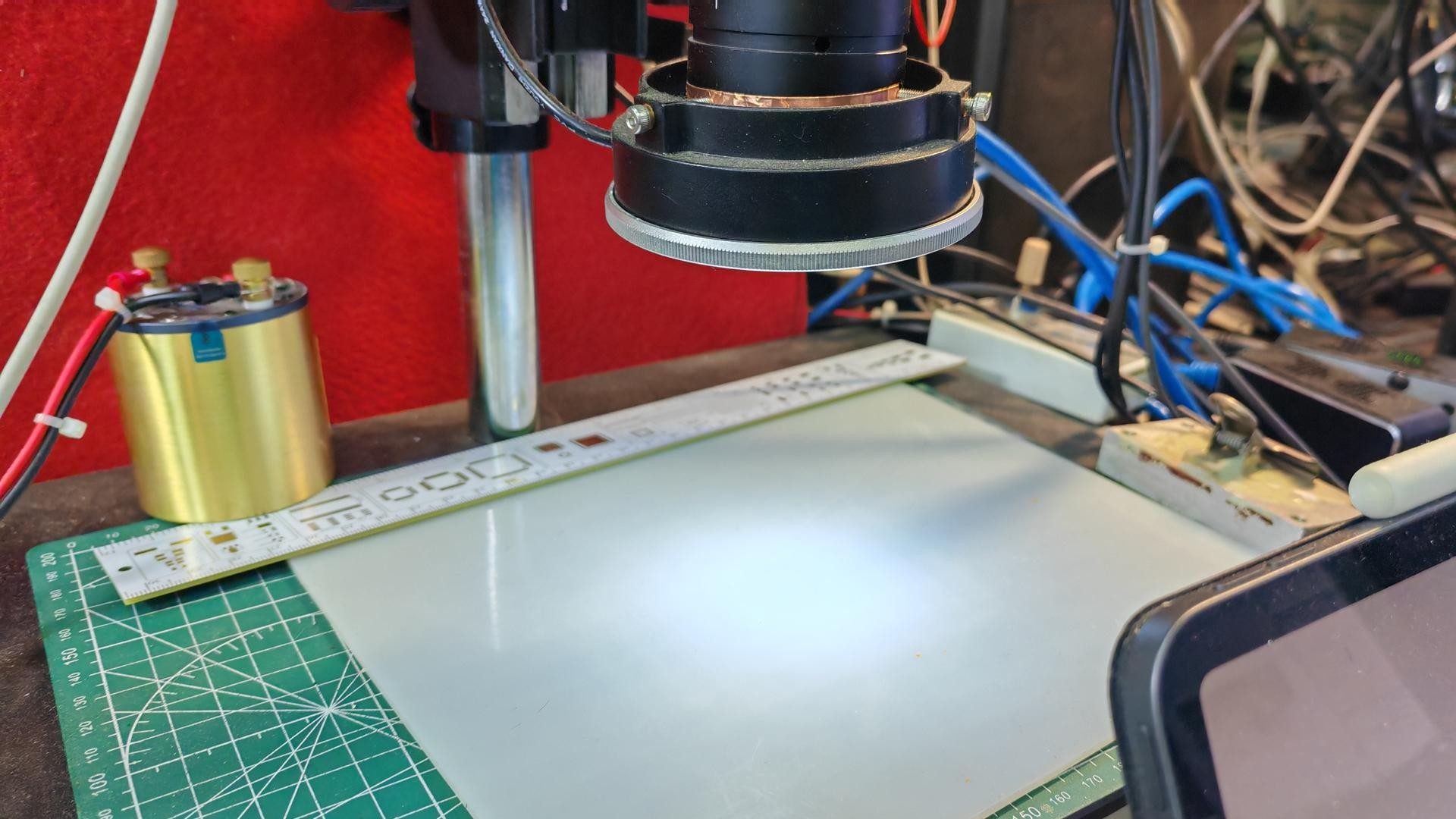

在手边的这个视频放大镜的偏振光补光电源中， 最近总是出现闪烁现象。 不知道是因为自制的恒流电源的问题， 还是该电源本身供电的5V开关电源的问题。 下面将该电源更换成左边 100W的 5V电源。 对比一下究竟是否问题可以解决。 更换之后， 现在灯光不再闪烁。 由此可见， 原来的5V电源的确已经老化了。 最近， 也经常看到， 一些生产的5V电源寿命有限的传说， 很多电子产品设计的寿命就非常短， 使得这类产品成为消耗品。 下面拆卸一下这个电源， 查看一下它内部的构造， 看究竟是什么因素使得他寿终正寝了。
二、拆卸结果

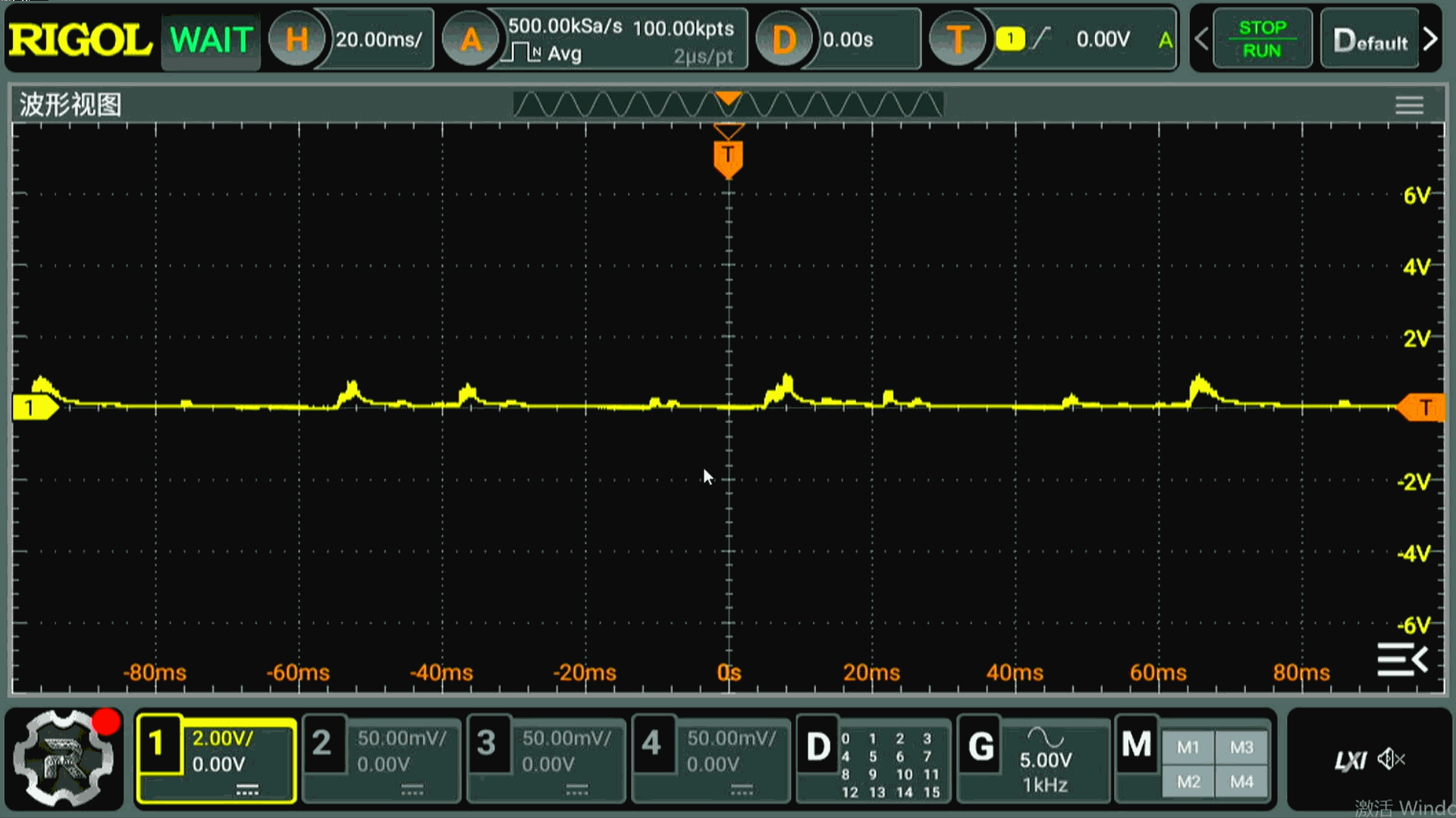

将5V电源拆载电源上， 利用示波器观察它的输出。 可以看到输出呈现间歇式震荡情况。 的确， 这个电源应该内部已经损坏了， 无法正常工作。
▲ 图1.2.1 电源震荡输出
三、拆卸电源

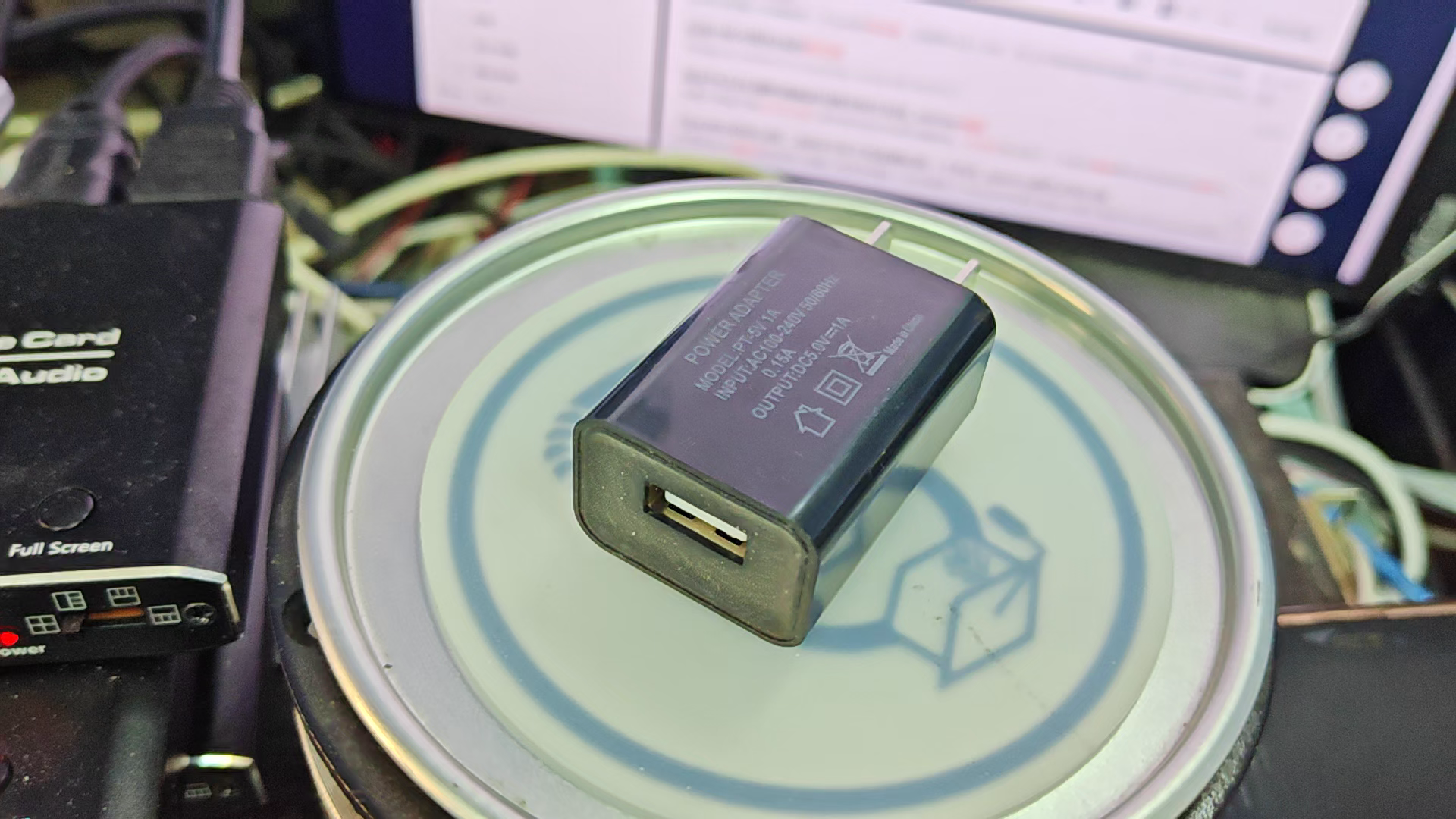

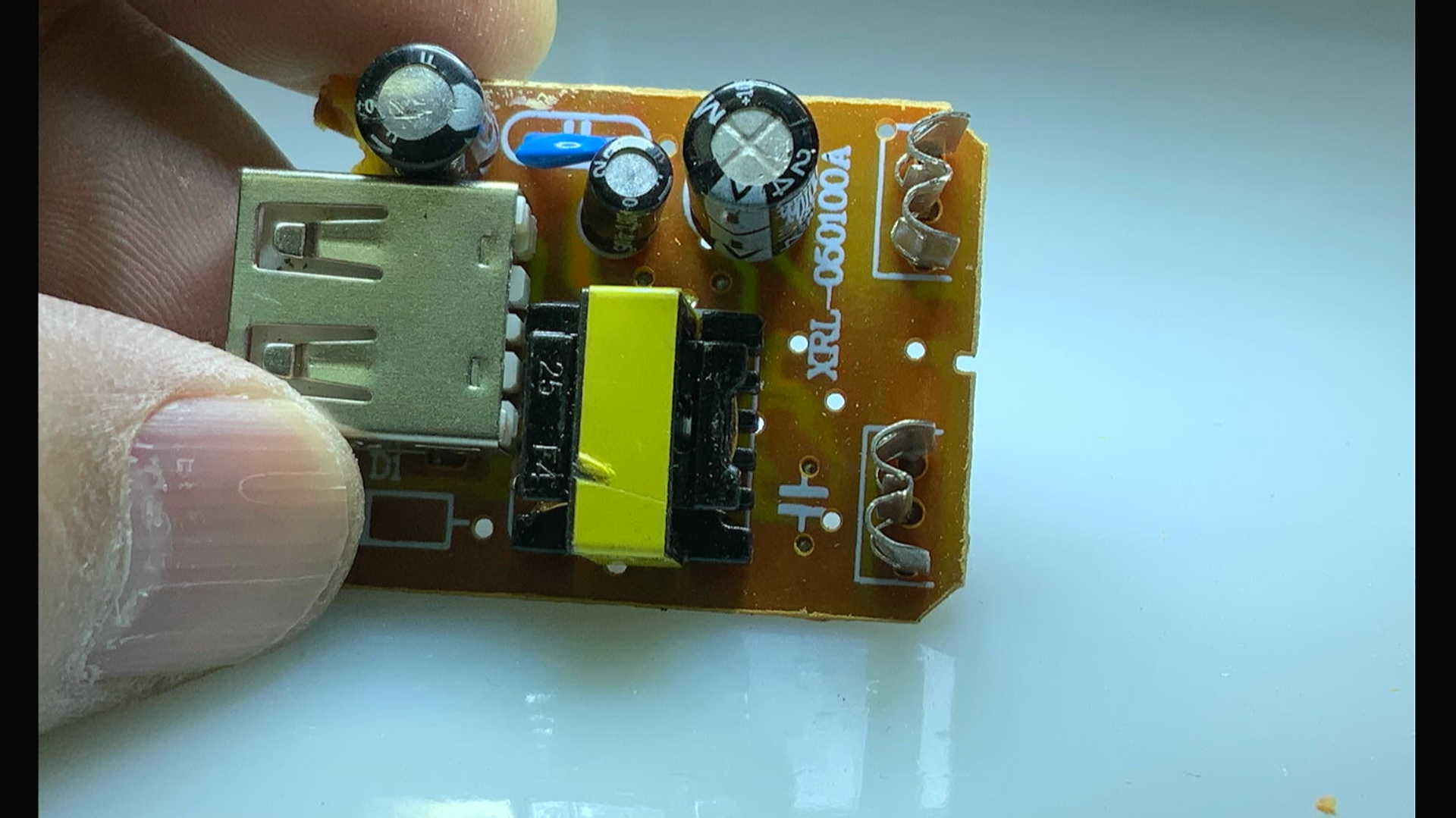

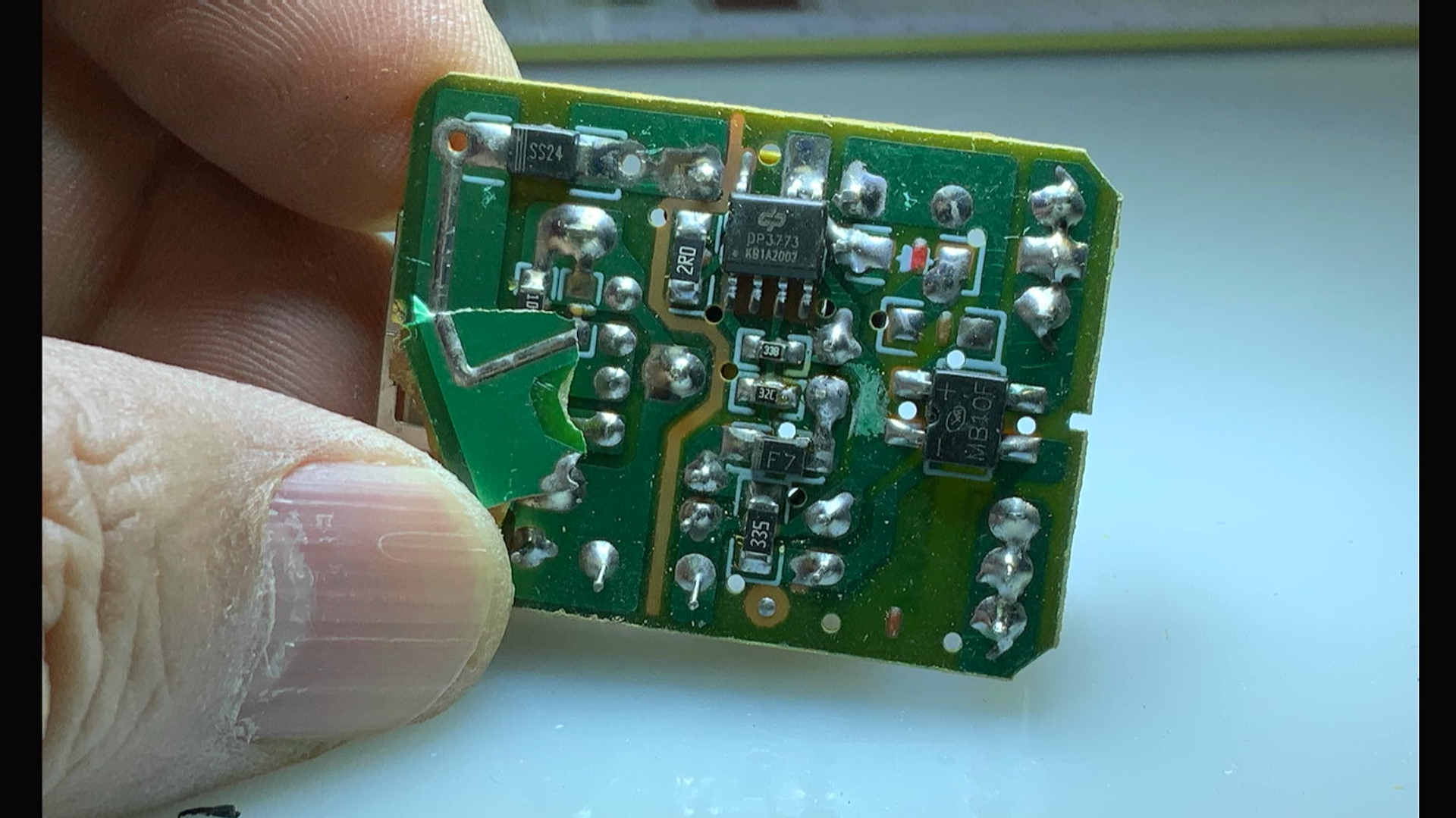

这个5V电源外部是粘贴的。 使用斜口钳破坏性拆卸外壳。 最后， 可以看到内部的电路板。 电路板非常简洁， 正面的包括有电解电容， 安规电容以及变压器。 背面包含有整流桥， 整流二极管以及 P3773 集成芯片。 从模块侧面来看， 并没有发现明显的老化现象。 其中最有可能老化的是电解电容。 除非，有些器件在使用过程中出现性能不稳定。 这里是网络上给出的基于P3773的低压电源参考设计电路。
为了进一步检查， 将电路板上的三个电解电容拆卸下来。 其中输出5V滤波电容似乎出现了问题。 这颗电容为470微法， 耐压10V。 似乎底部密封橡胶圈已经鼓出。 这样， 内部的电解液就会干涸， 使得它的电容量急剧下降。 电路板上其他的器件似乎都正常。
※ 总 结 ※
本文对一个损坏的5V电源进行了拆卸。 看到，它内部的电解电容鼓包干涸， 造成了电源无法正常工作。 由此， 我终于相信了， 这些电子垃圾的寿命在生产的时候， 就已经被确定好了。
