土壤参数测试模块中的传感器

01 土壤探测

一、土壤检测

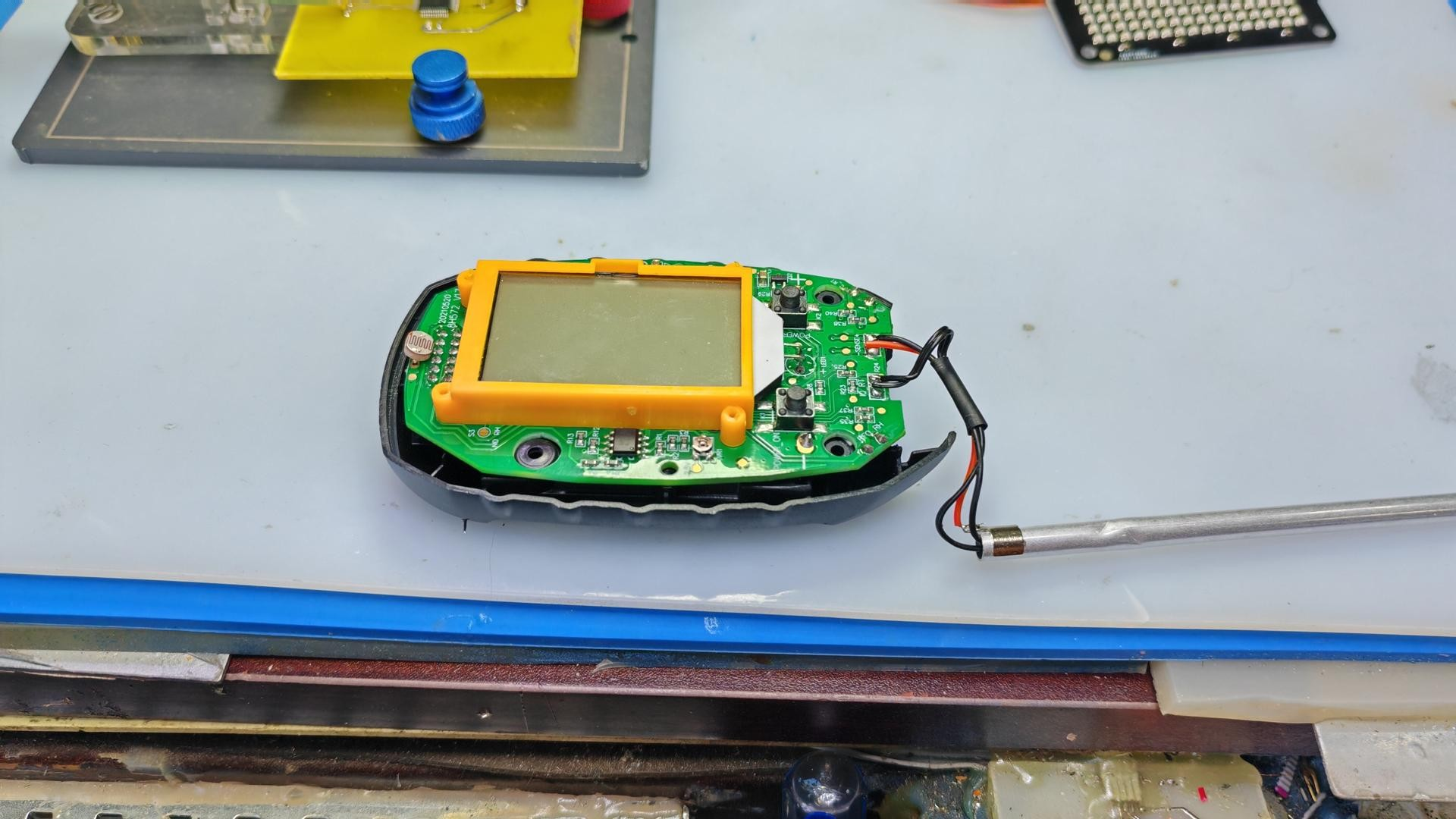

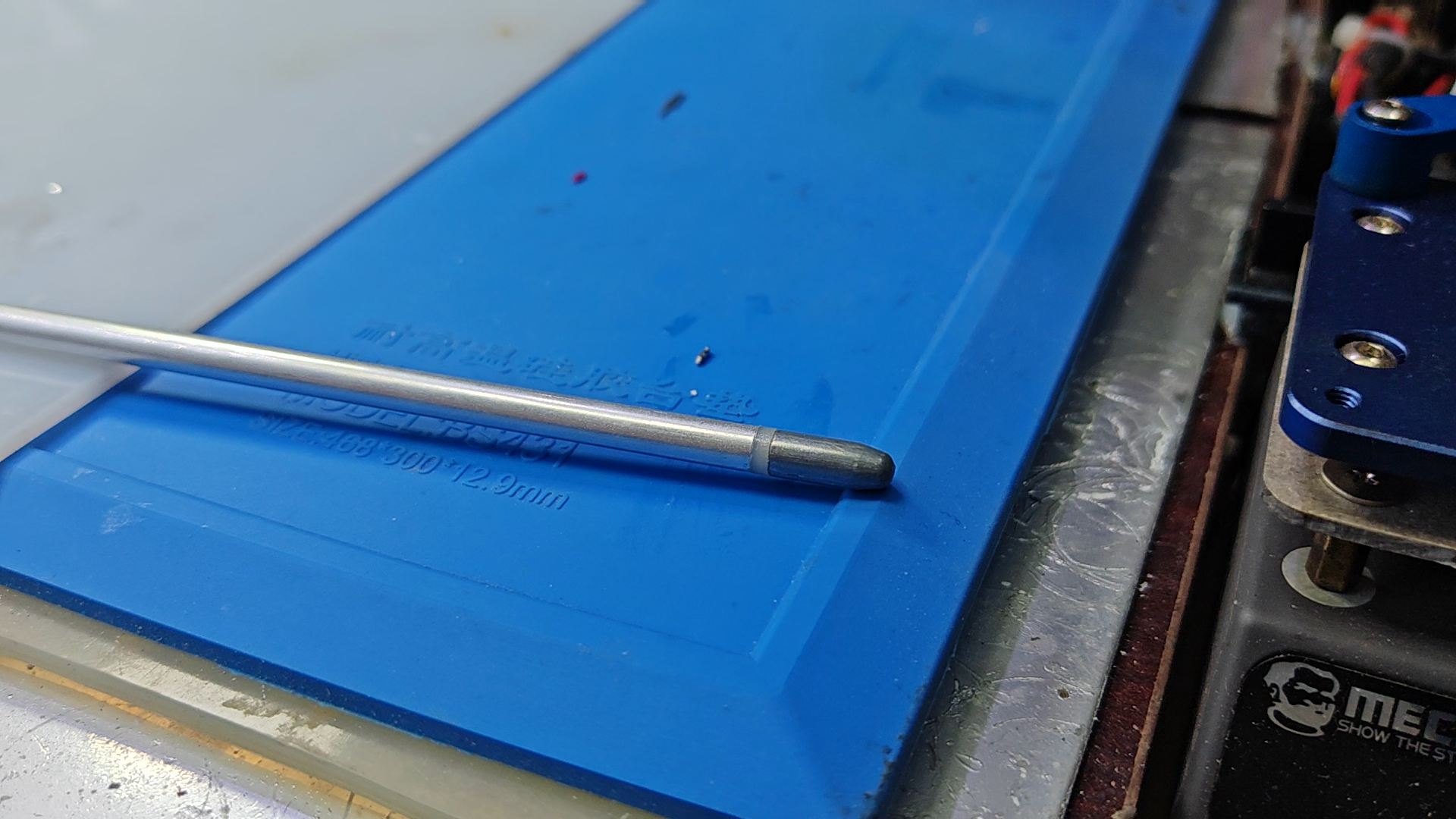

这是一个土壤特性检测仪，它可以显示种植土壤的温度、湿度以及酸碱度。测量结果在LCD屏幕上进行显示。具有一个探极，插入土壤，电极具有两段，分别是两种金属。内部有一个温敏电阻，检测土壤温度。另外两个电极连接探针上的两段金属，测量土壤中的水分，通过电阻来测量。利用两个金属之间的电位差来表明土壤中的酸碱度。

G5M1743146657_1920_1080.MP4|_-5

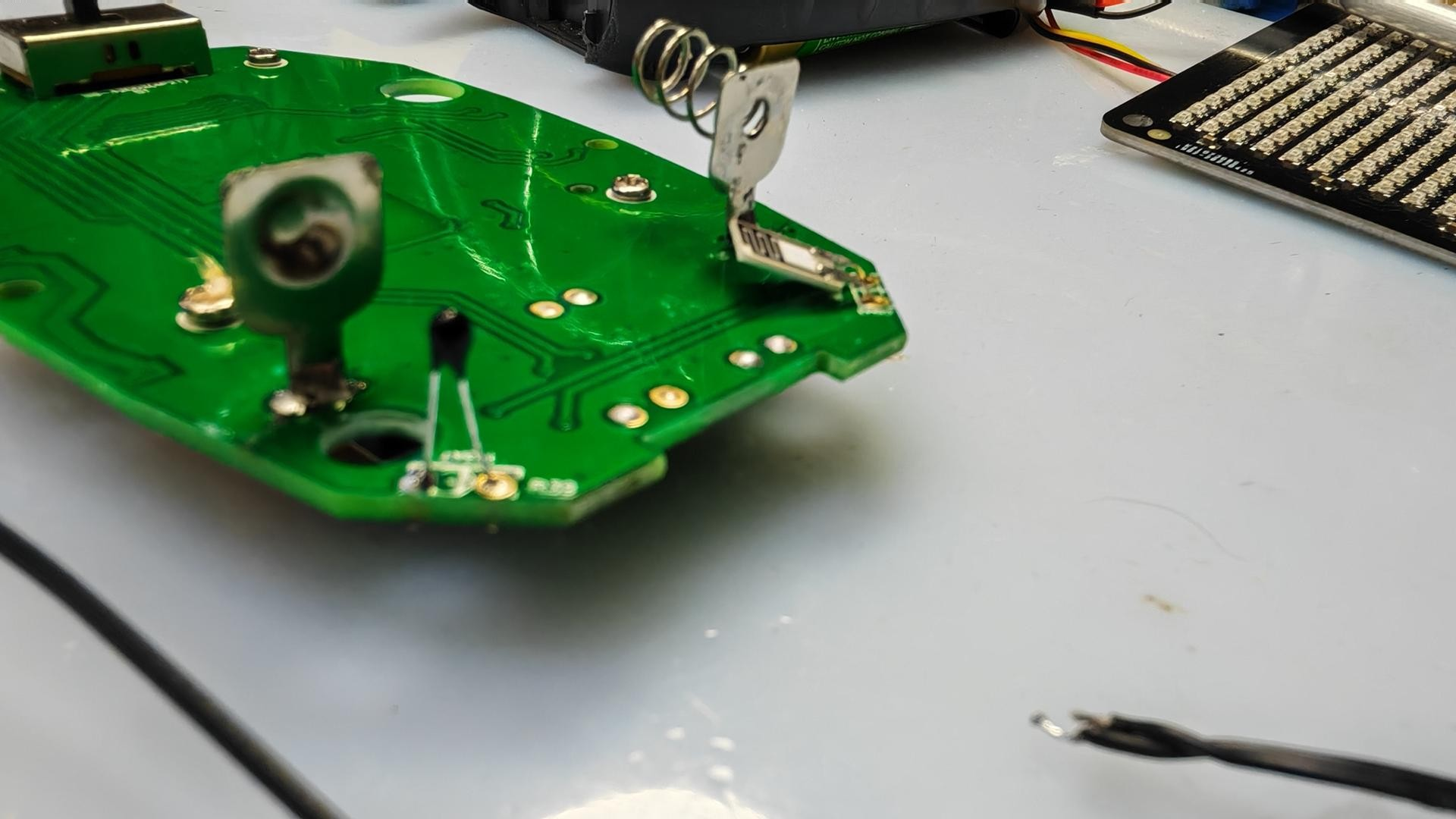

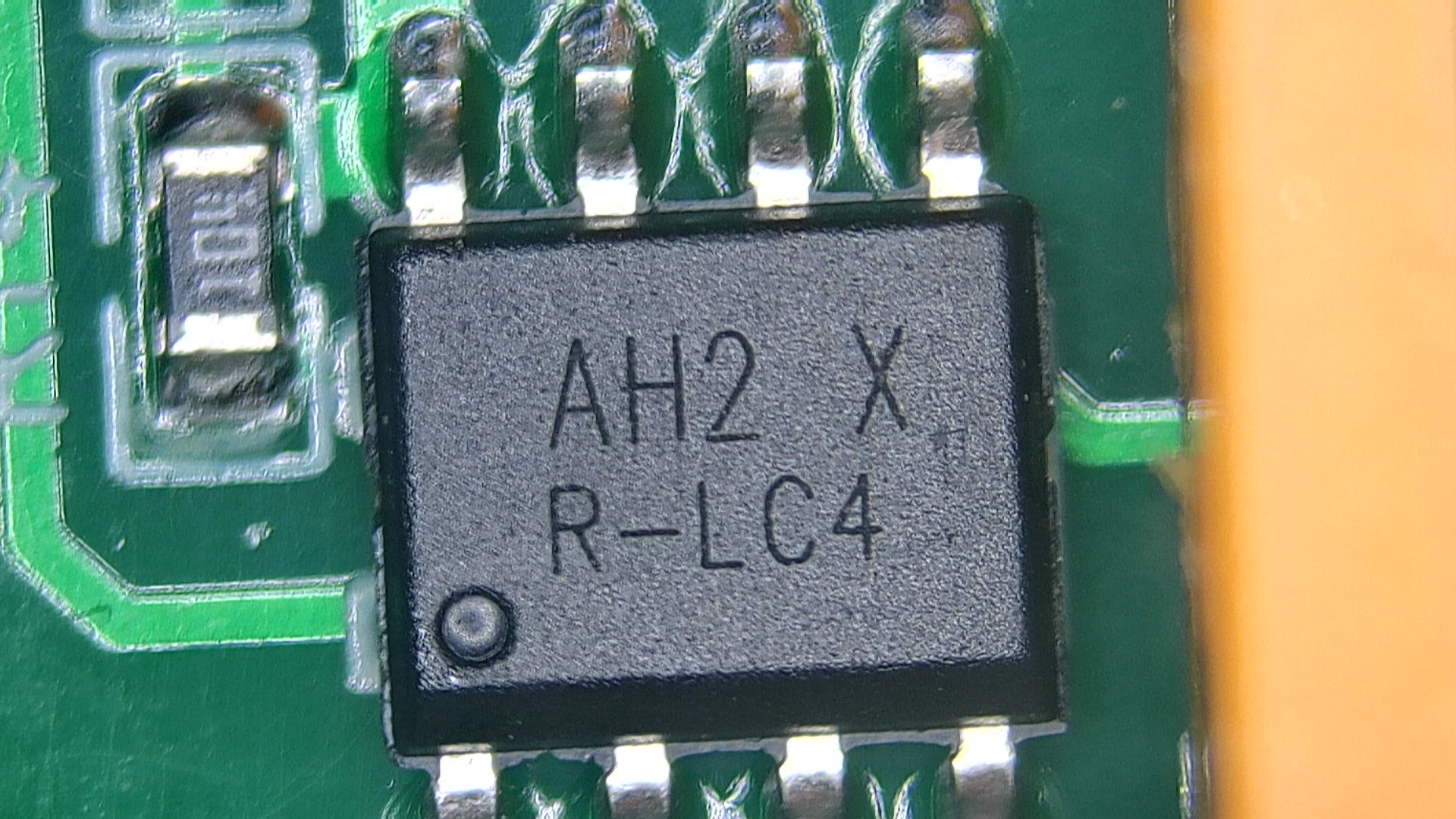

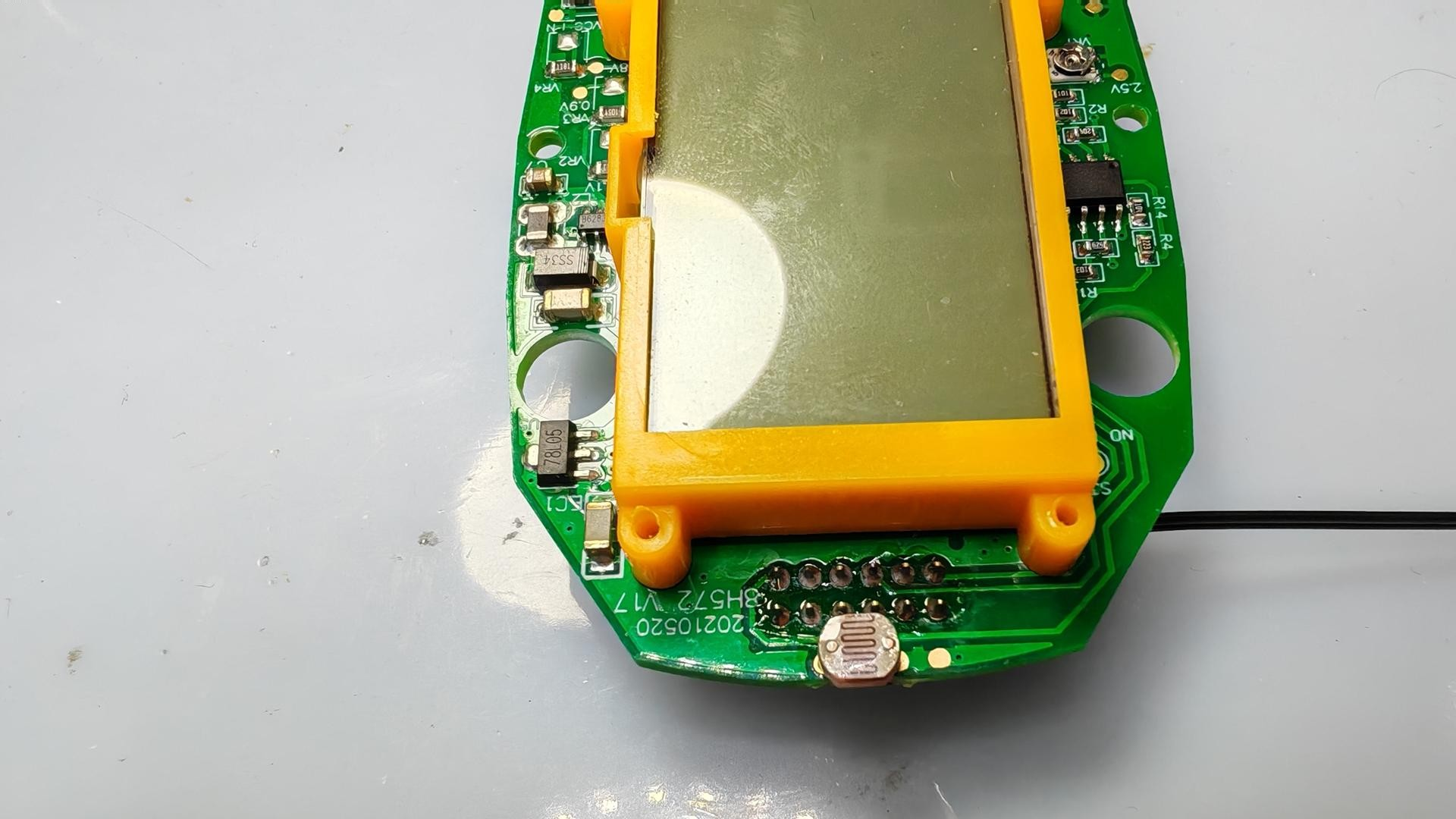

在测量模块中，还存在其它几个传感器，一个类似温敏电阻，另外一个陶瓷基地的插指传感器，不知道他的作用，估计是测量湿度的传感器。还有一个普通的光敏电阻，一侧可以看到一个 SOP8封装的 IC 芯片，表面文字为 R-LC4，具体功能不详。电路的主要芯片估计是在 LCD 屏幕的背面，此外，还有两个按钮开关一个功能开关。

G7M1743147671_1920_1080.MP4|_-7

二、温敏电阻

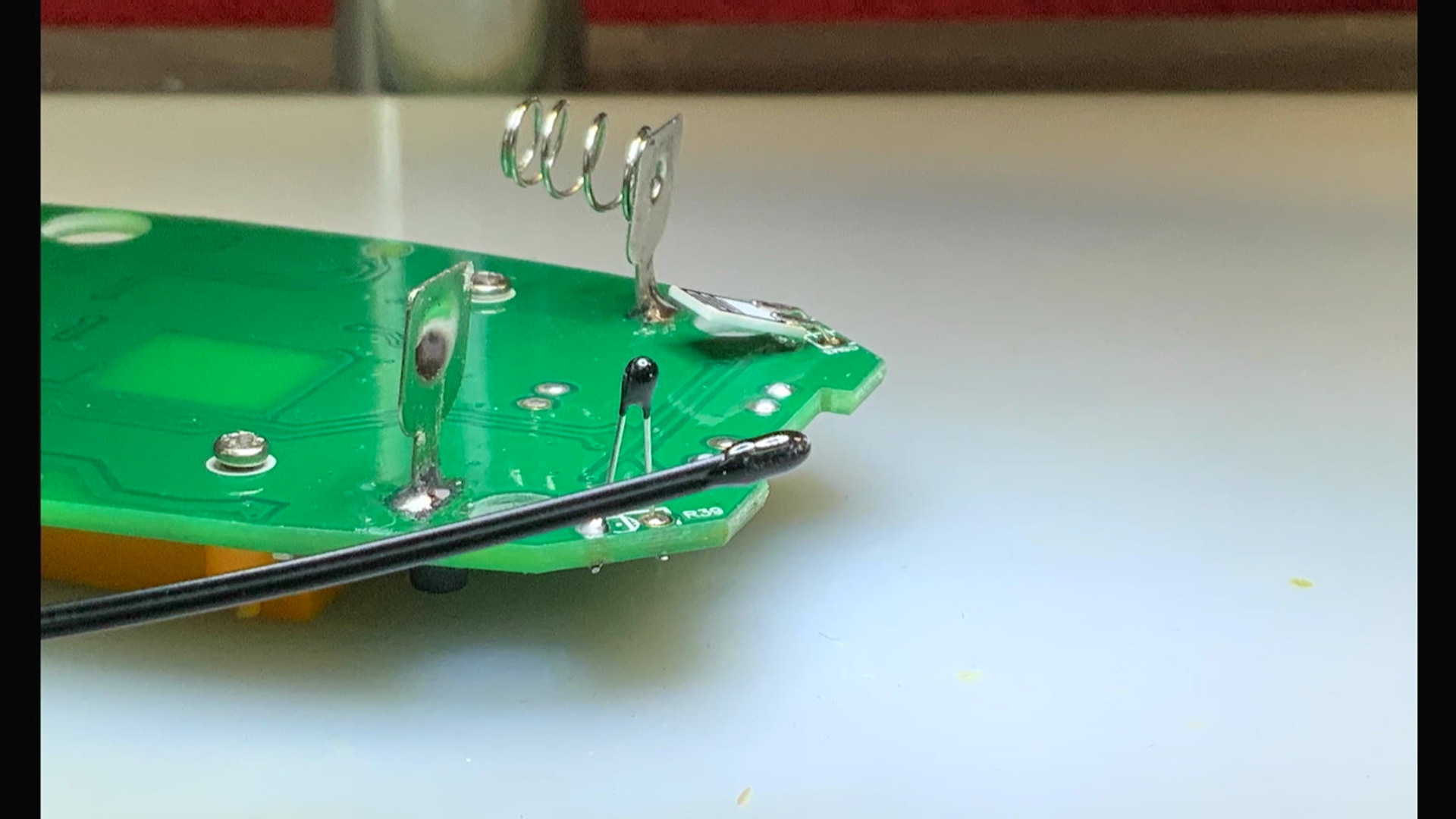

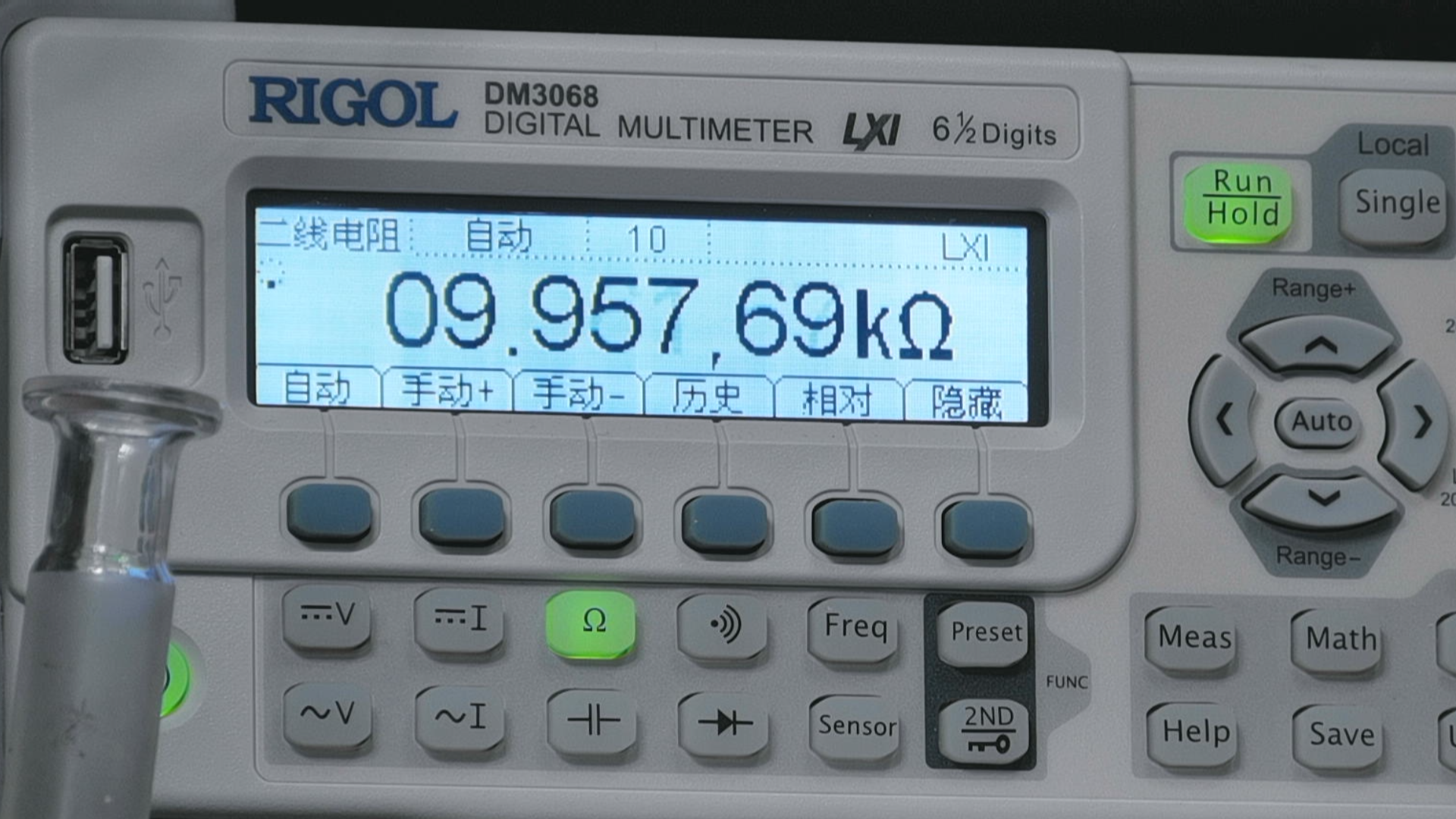

下面，测量一下这两个温敏电阻的特性。电路板上的温度电阻是测量空气的温度，放置在探头中的温敏电阻是测量土壤中的温度。使用数字万用表测量电阻两段的电阻。在室温下，电阻大约为10k欧姆。使用手捏住电阻，使得他的温度上升，电阻阻值下降，因此这是负温度系数的 NTC 电阻。焊接在电路板上的电阻，测量他的电阻。同样，也是一个 NTC电阻值。由此验证了模块中测量温度的NTC的特性。

G9M1743148678_1920_1080.MP4|_-9

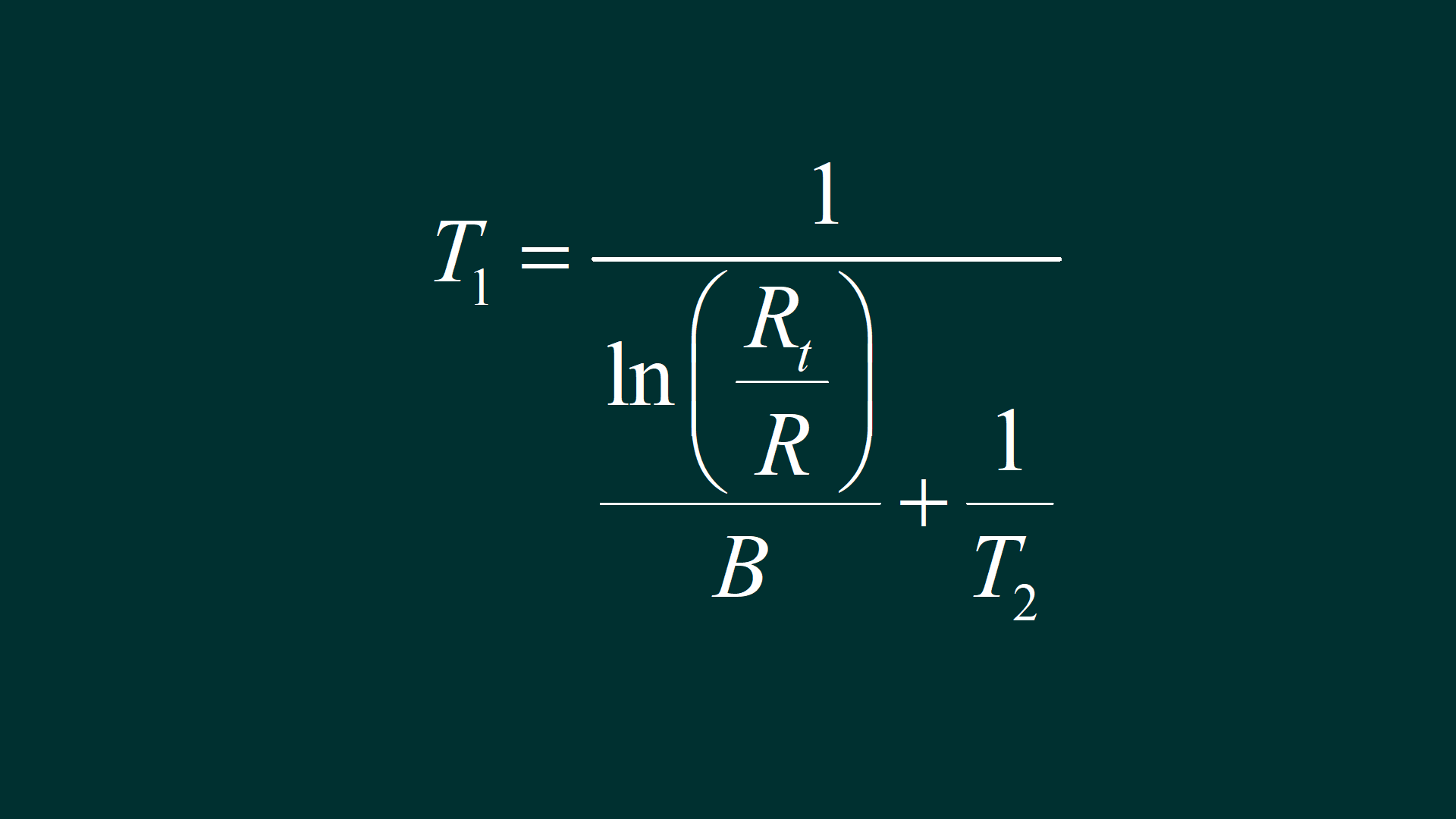

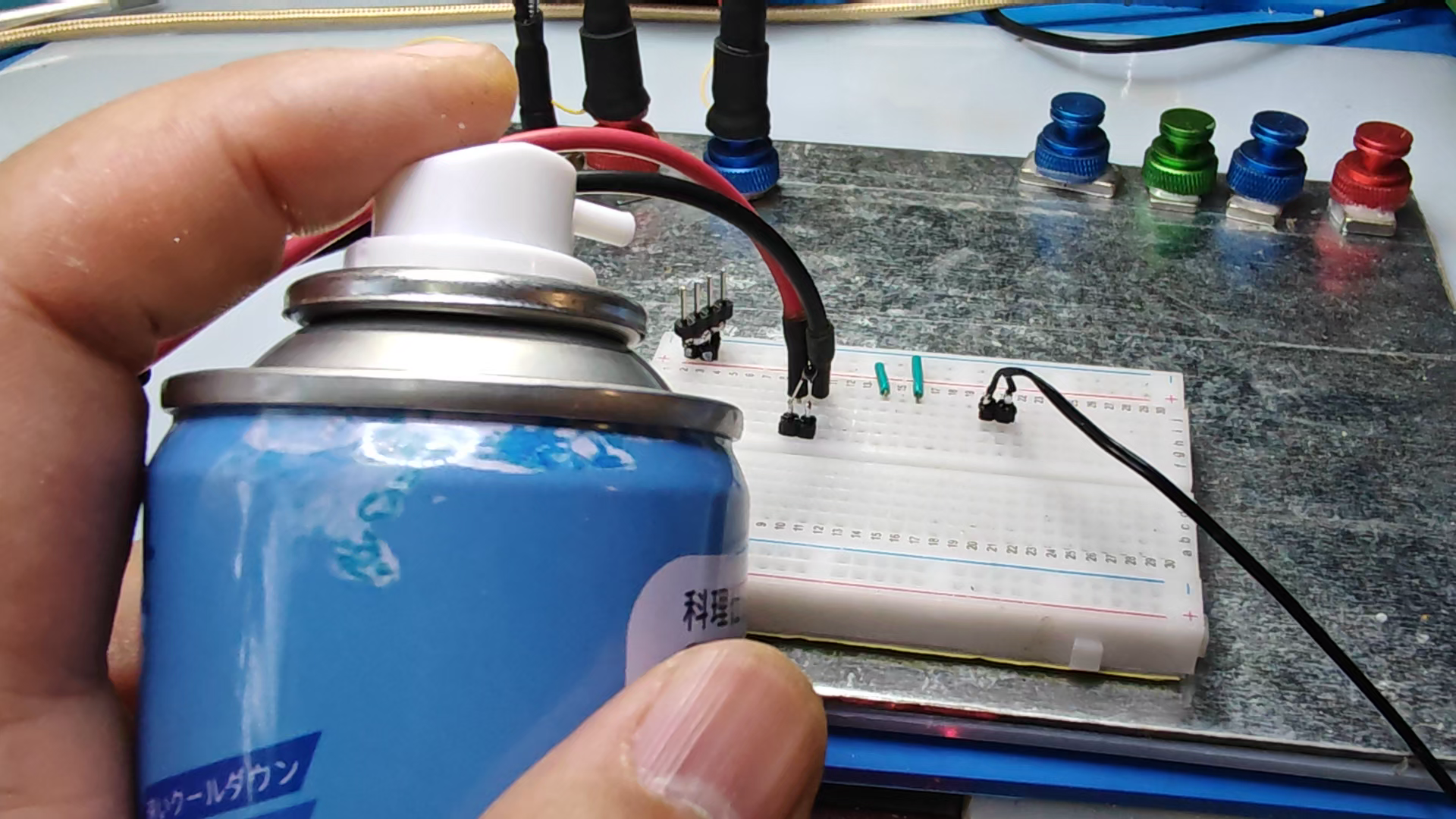

使用这种制冷剂对温敏电阻进行降温。喷涂之后，可以看到电阻的阻值迅速上升。因此，根据电阻的阻值，可成测量对应的温度。根据电阻的组织，可以通过产品的数据，通过查表获得对应的温度，或者根据近似公式，计算出对应的温度。公式中的参数，可以从NTC电阻数据手册查到。

G8M1743149260_1920_1080.MP4|_-8

三、湿度传感其

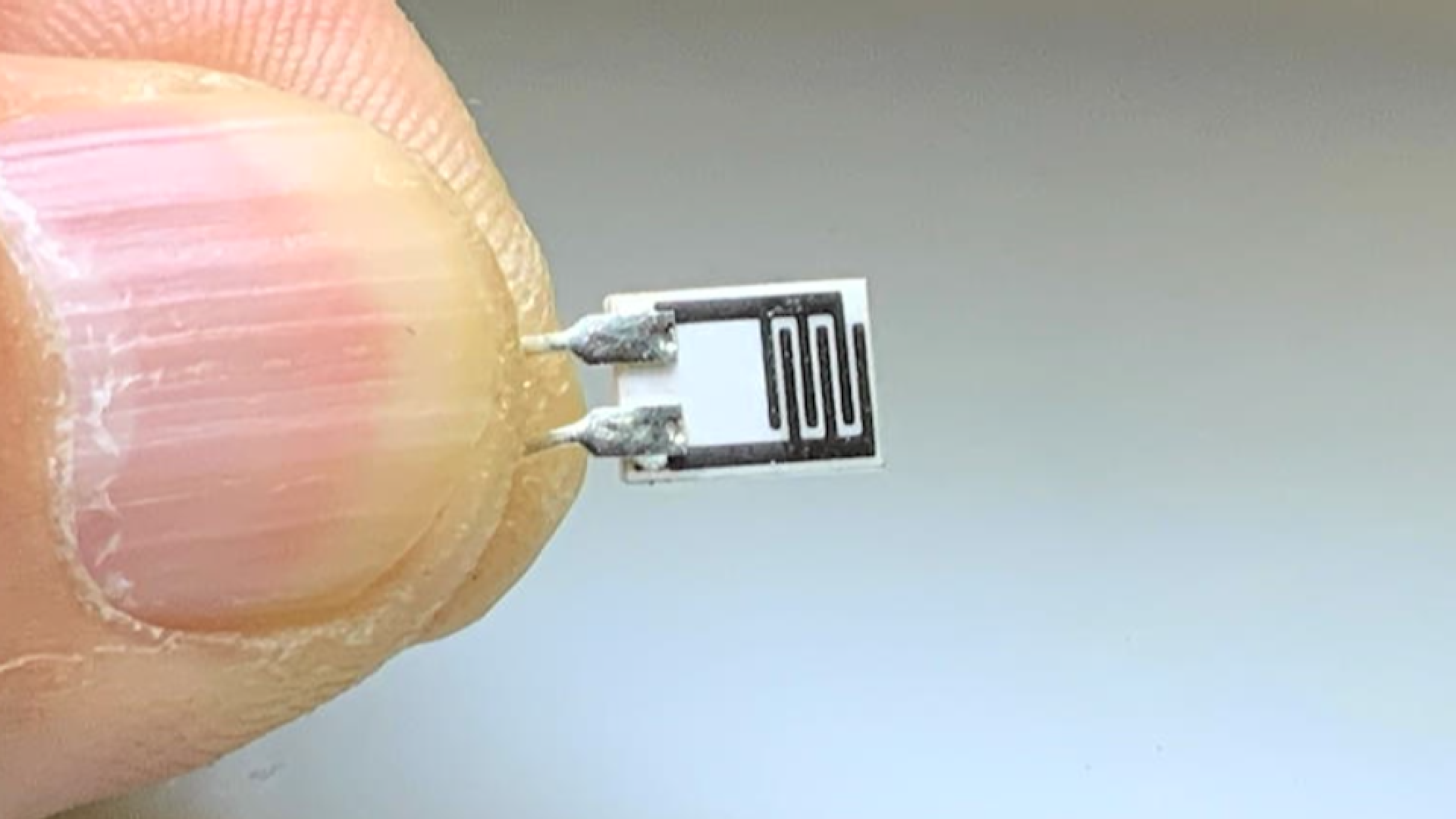

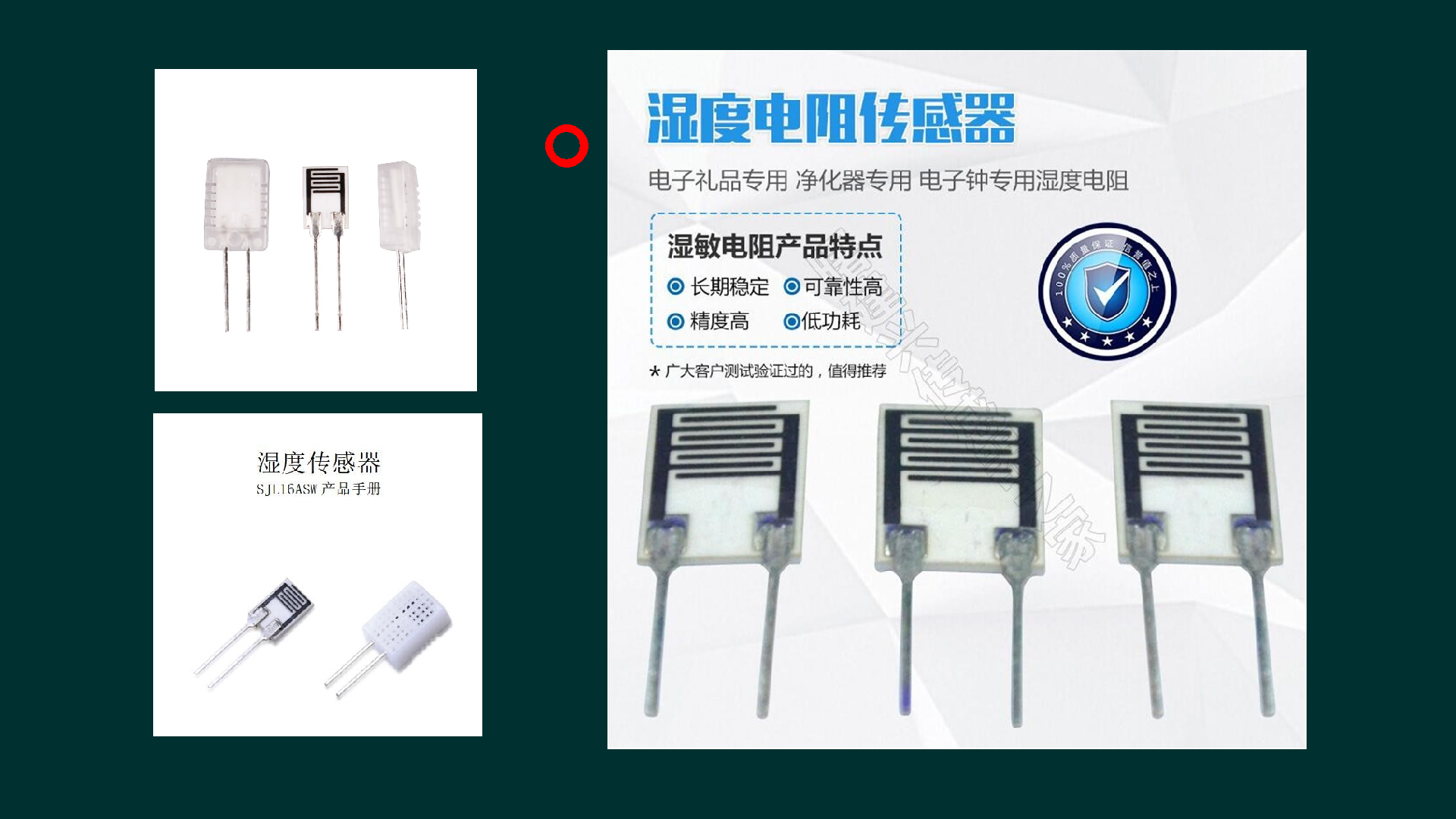

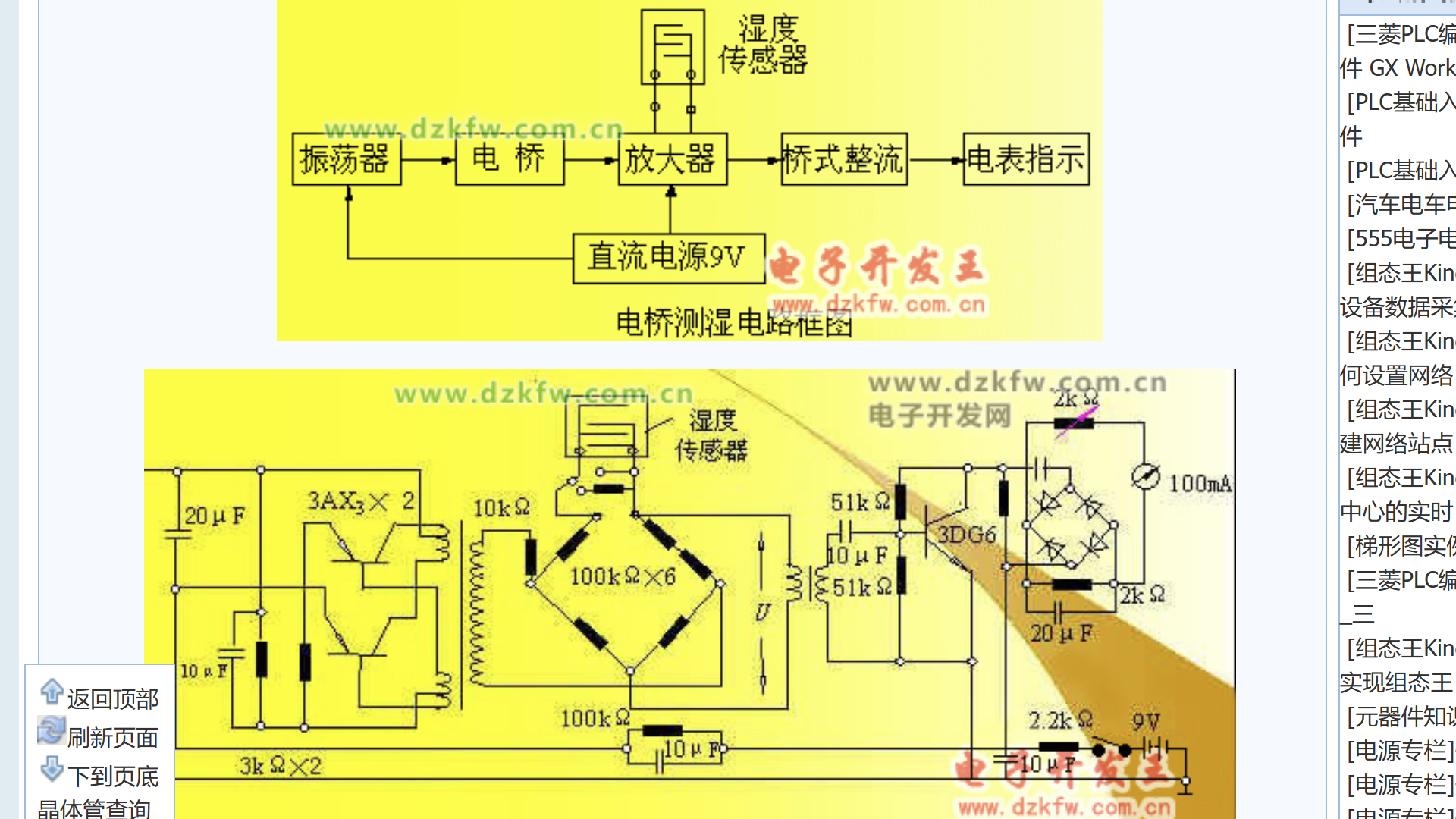

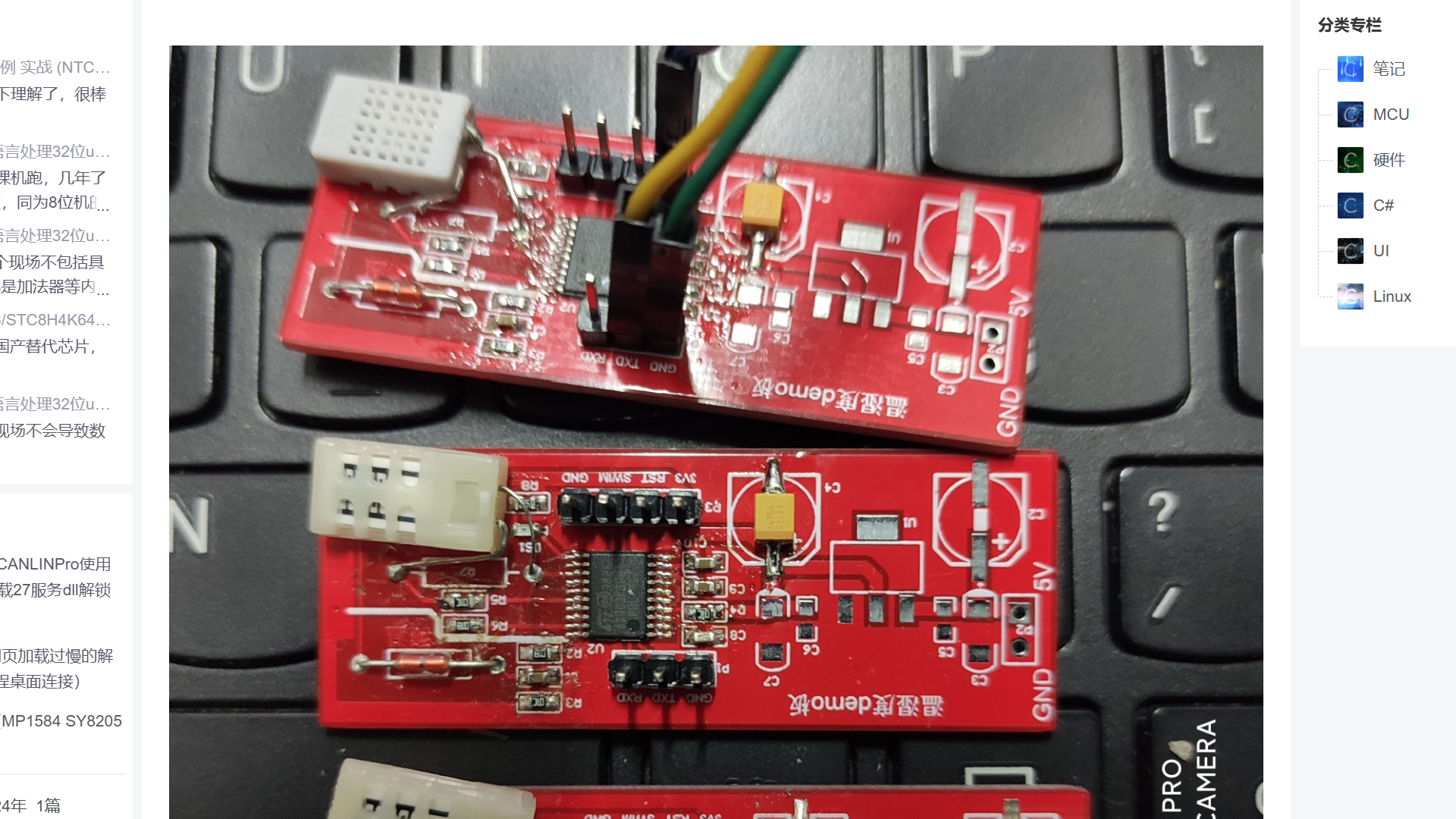

电路板上还有这样一个金属插指传感器，两个电极似乎是碳膜电极，电极之间感觉似乎有透明物质进行涂抹。网络上，可以看到类似的传感器，都是注明为湿度传感器，这些传感器，有点表明是通过测量对应的电阻来反应空气中的湿度，也有的注明是通过测试电容反应相对湿度。不过看到这种传感器，猜测应该是通过测量电阻反应相对湿度。在 SJL16ASW 高分子湿度传感器的数据手册中，指出需要使用 0.5kHz 到 2kHz 的交变电压来测试它的阻抗，不能够使用普通的万用表进行测量。

G10M1743150092_1920_1080.MP4|_-10

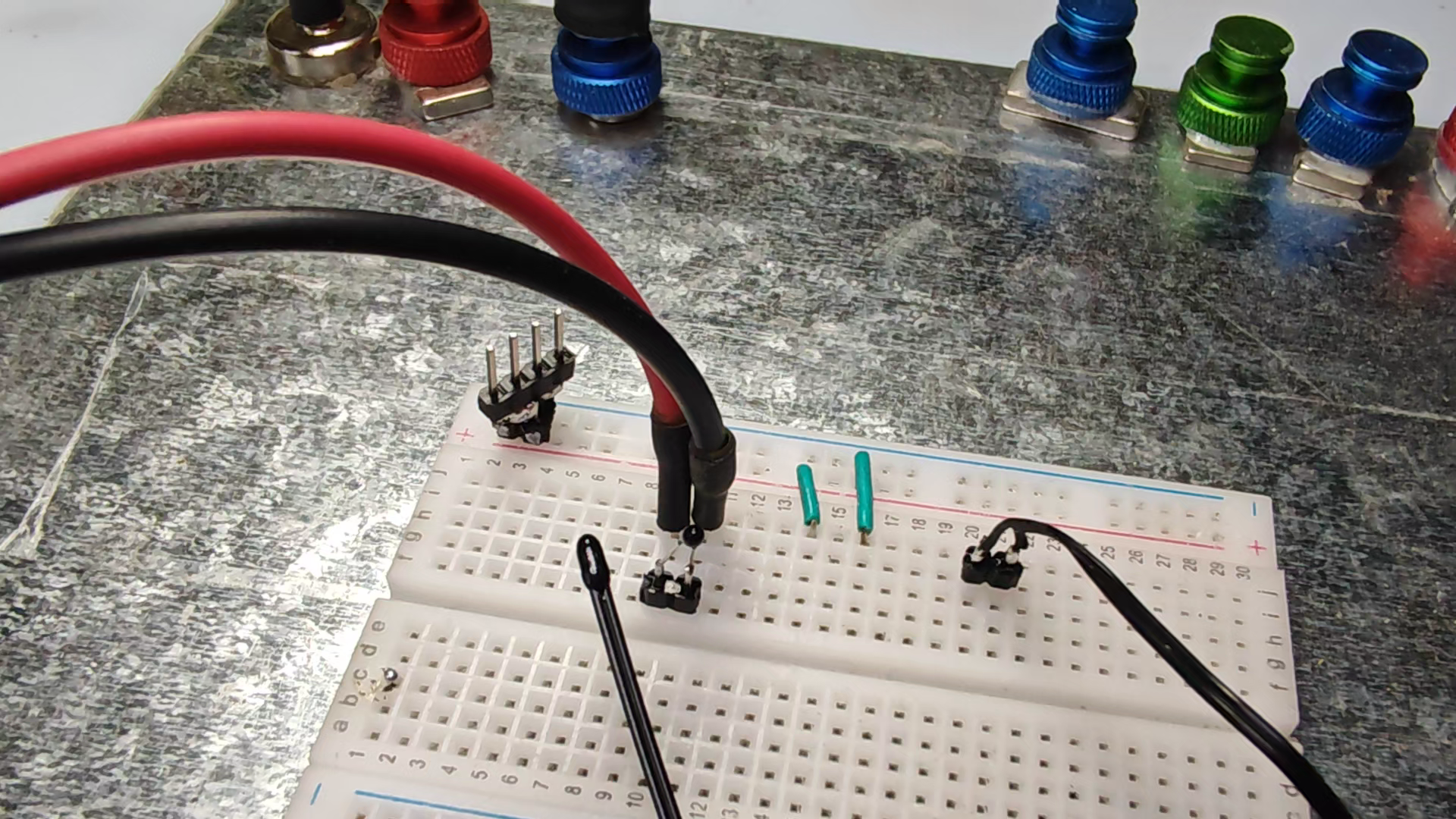

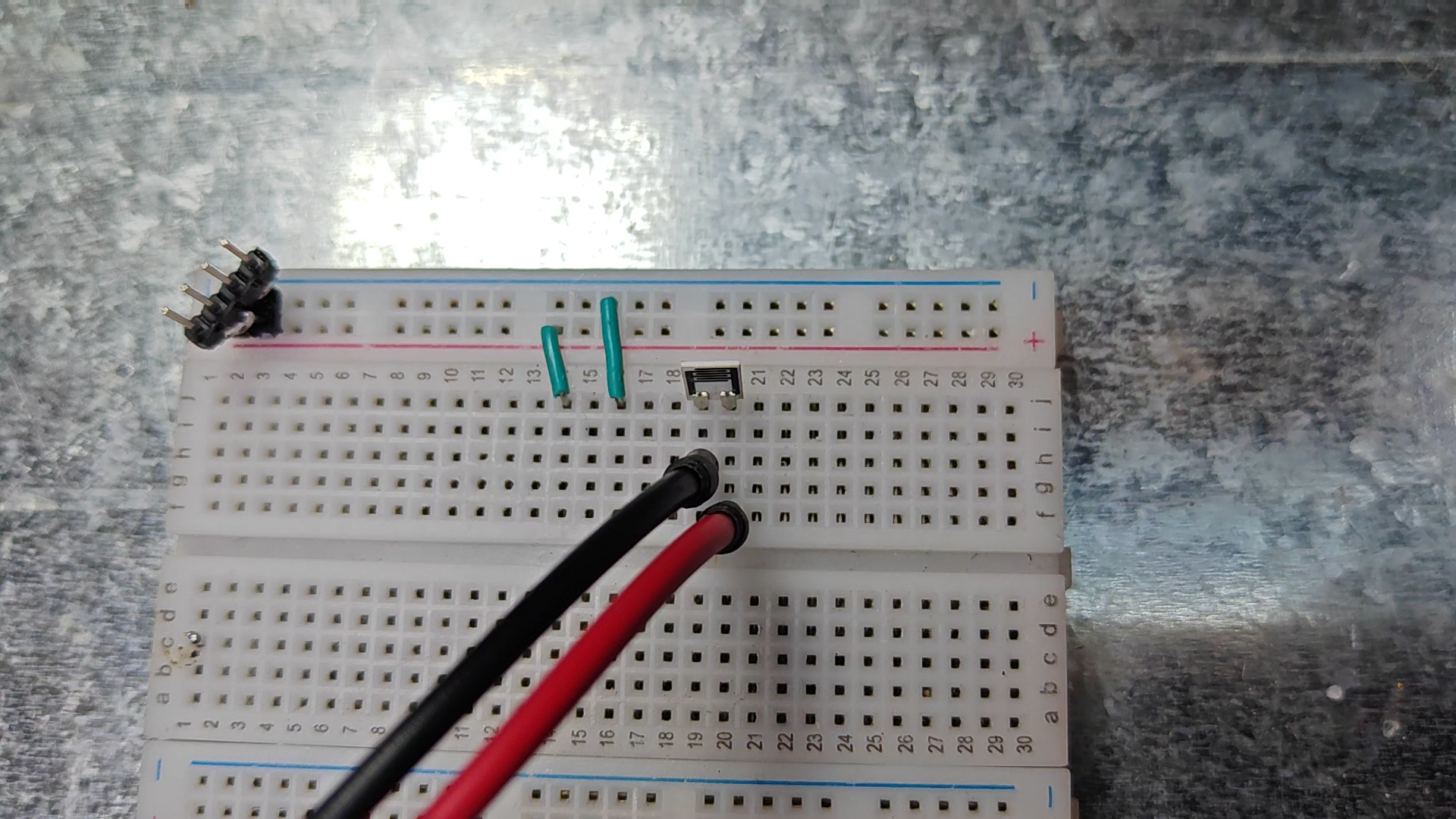

下面通过万用表测量湿度传感器的电阻，万用表接到湿度传感器，电阻从 30MΩ 开始逐步增加，最终超过量程。由此可以看到，使用普通的直流电阻测量方法，是无法测量传感器的阻抗，应该使用测量电容的方式进行测量。

G3M1743150467_1920_1080.MP4|_-3

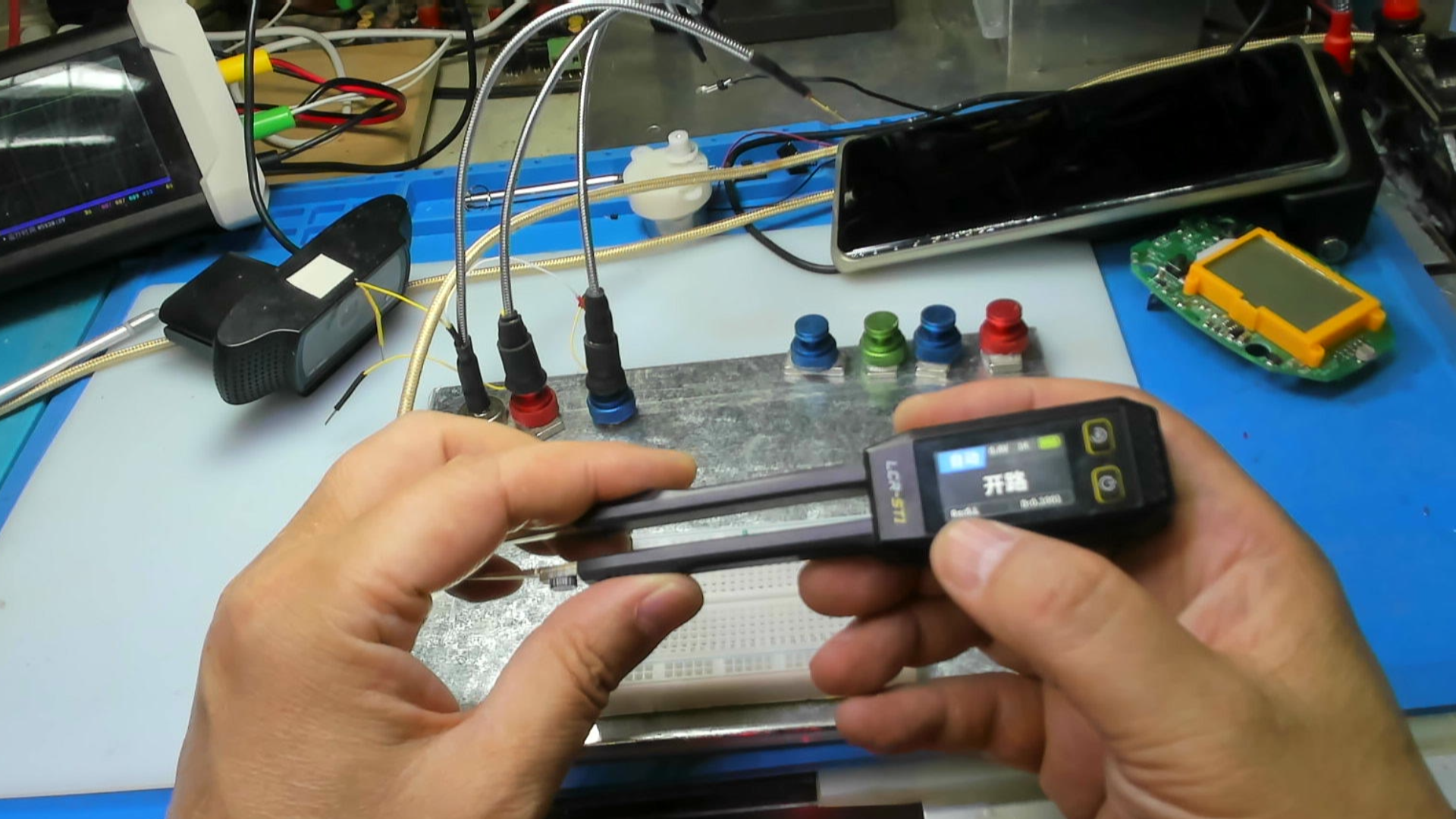

下面使用这个RLC电桥镊子测量这个湿度传感器的阻抗。可以看到它开始显示的是电容，容值在几个纳法，后来又显示为电阻，在几百千欧变化。手指靠近传感器，它对应的阻抗比较小，当手拿开，阻抗迅速升高。也许是手上的湿气会影响它的阻抗。使用喷水壶对传感器表面加湿，可以看到对应的阻抗迅速减小。
