拆卸苏泊尔蒸汽清洁机

拆卸苏泊尔

• 苏泊尔拯救我的电路板



01 内部结构

---

一、蒸汽清洗机

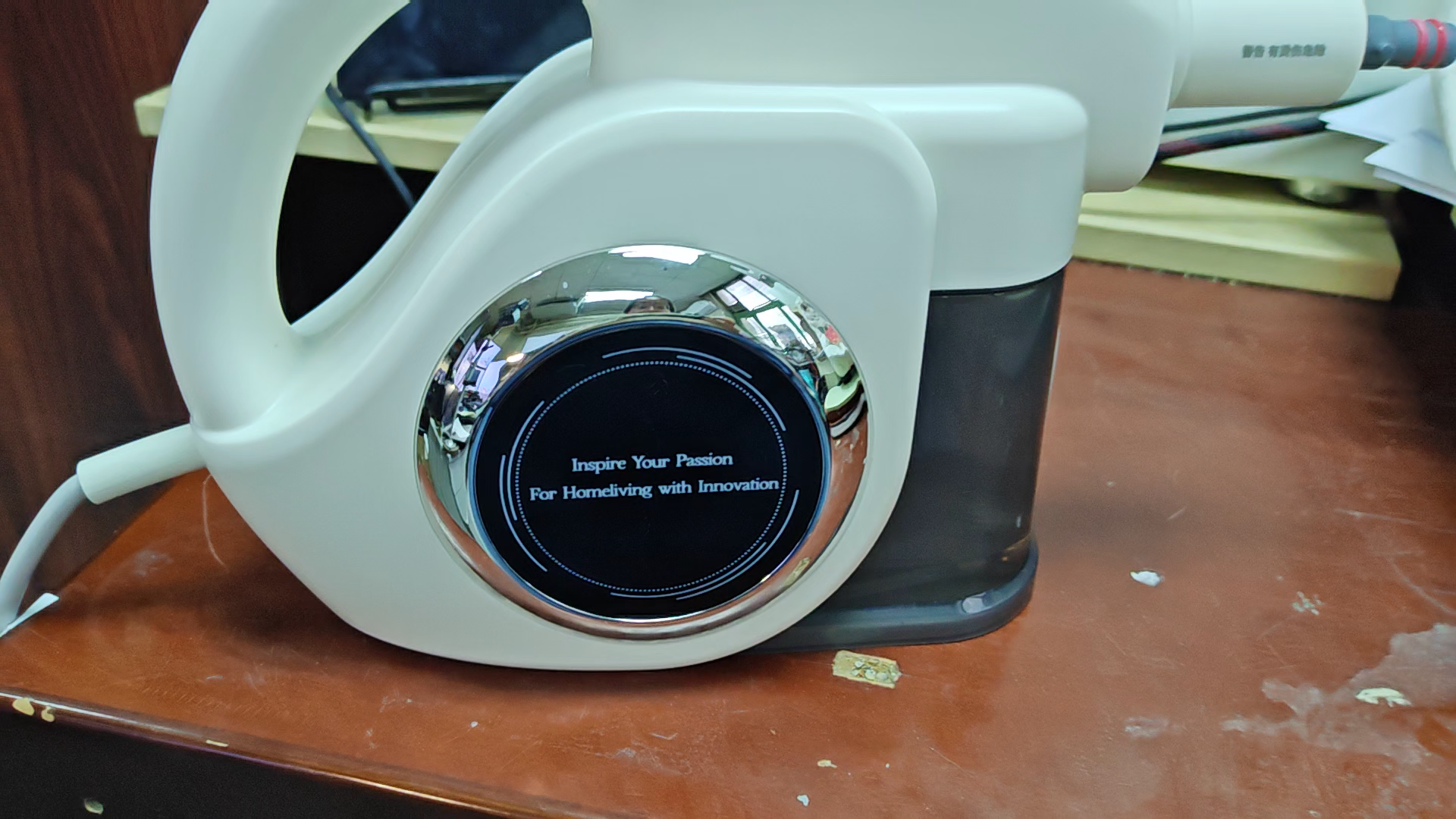

  刚才测试了这款苏泊尔蒸汽机对于PCB清洗的效果。  效果很不好。 那么接下来我所做的就不怪我了。  我将它进行拆卸， 看一下它的内部结构， 看一下是否还能够继续将它进行拯救。

二、拆卸

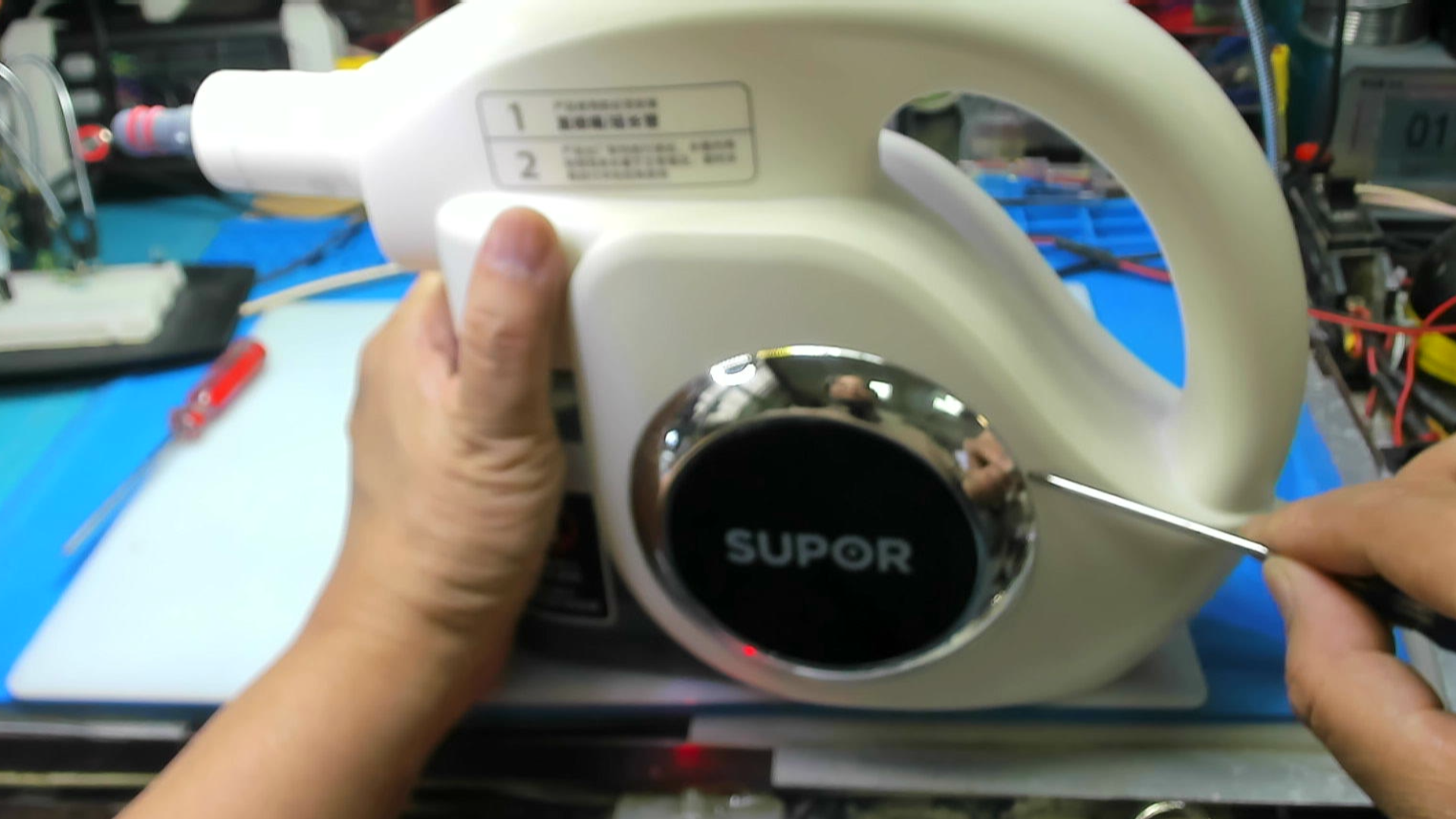

  在蒸汽清洗机器外边没有外壳的固定螺丝， 现在对它的旁边的装饰黑盘使用蛮力掰下来。  将其中的所有的螺丝钉去掉。 下面再试图将另外一边的装饰黑盘掰下来。 反正今天都在掀桌子， 下面就完全凭借蛮力将它拆开了。

三、内部结构

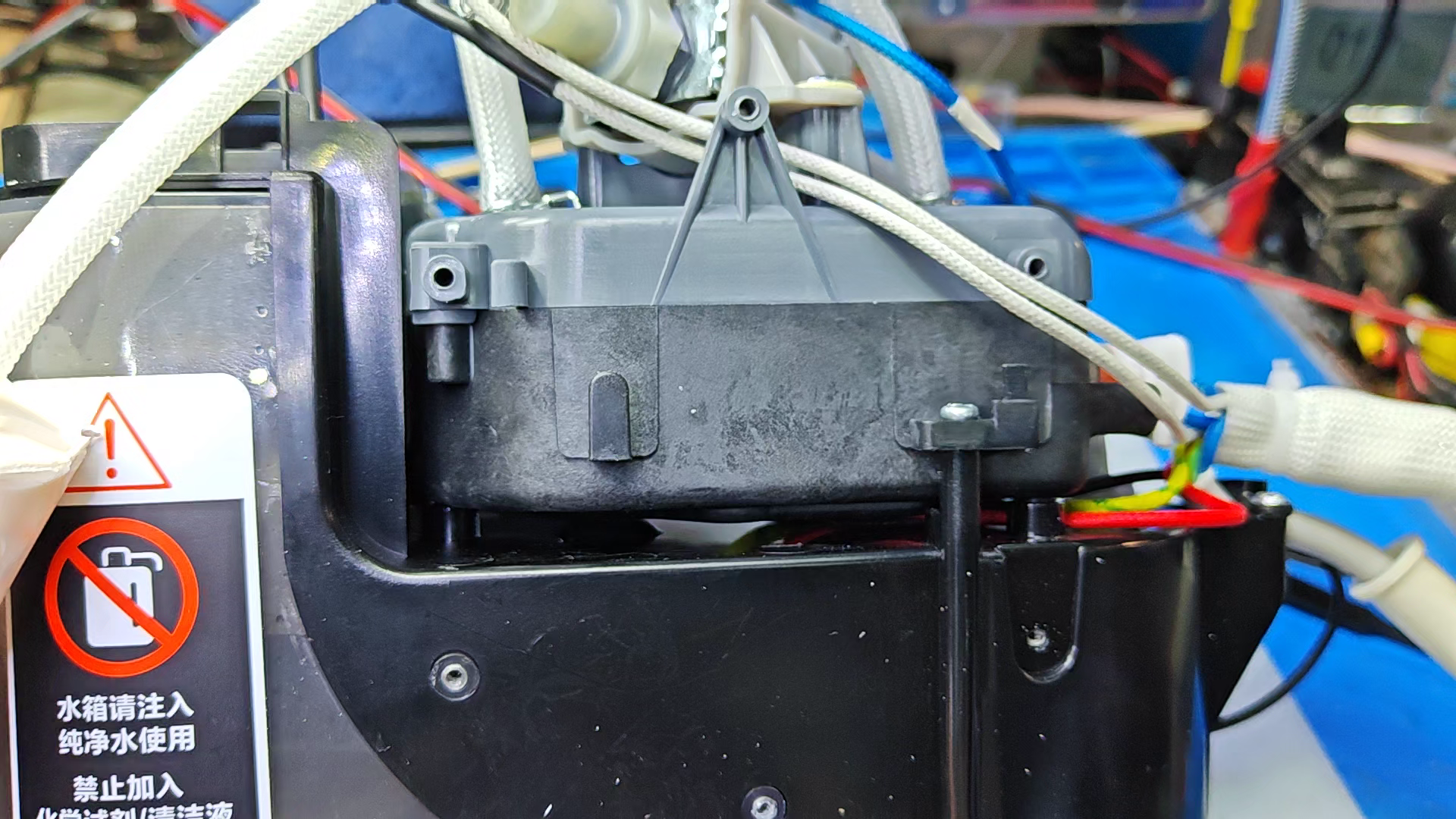

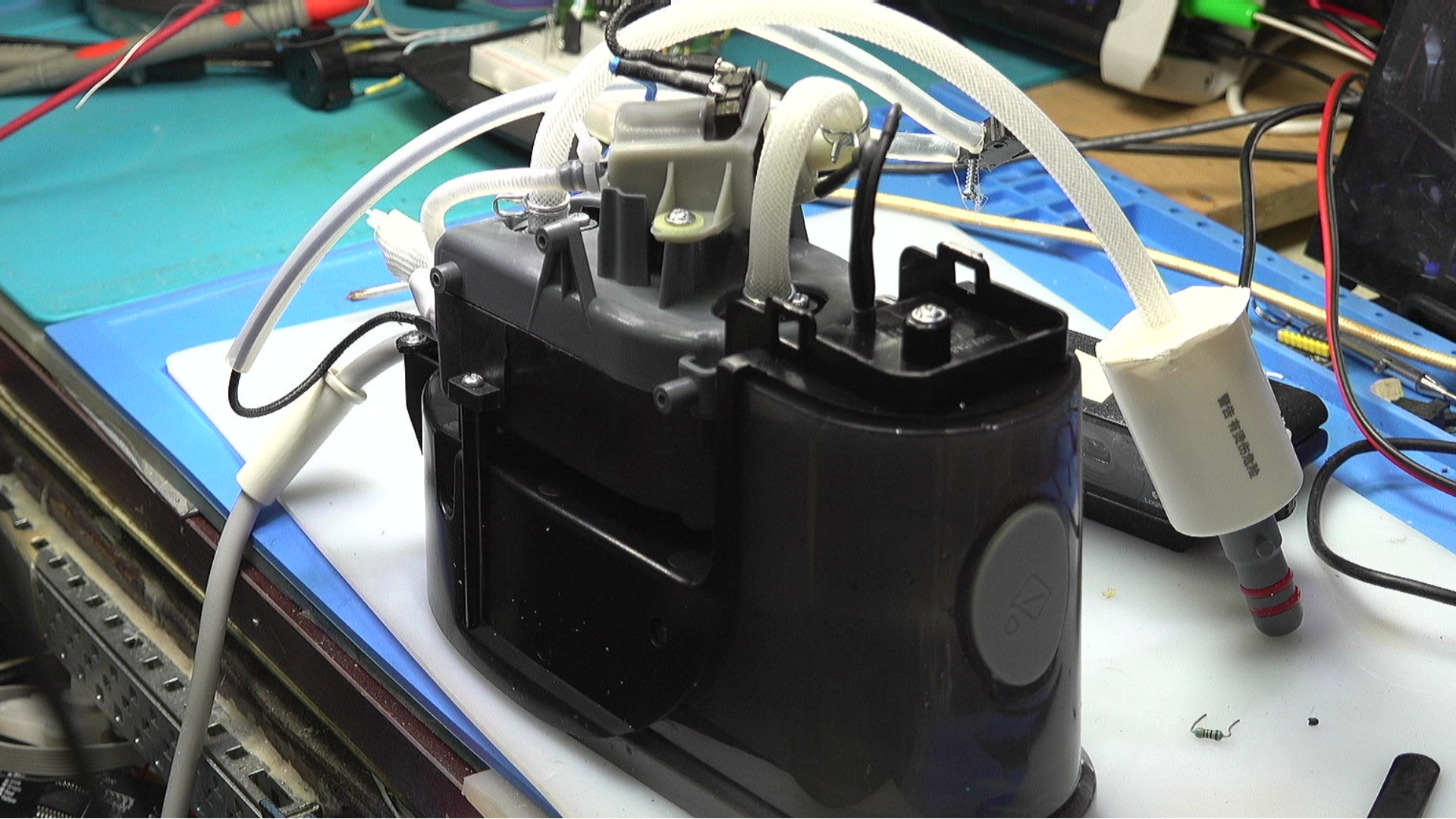

  现在摆在我面前的就是刚刚拆开的蒸汽经清洁机内部了。  可以看到最顶部应该是一个水泵。 中间是一个蒸汽发生器。 它将水从下面水槽吸入到蒸汽发生器中。 输出的高温蒸汽从喷嘴输出。  前面的这个传感器现在还不太清楚他的作用， 猜测是水位检测传感器。  下面水槽， 上面是蒸汽发生器， 在上面是水泵。 这就是里面主要的部件了。  连接水泵的有一个软管， 似乎内部有金属弹簧骨架。  从外边可以隐约看到内部的金属螺旋支撑架。 就像给人的心脏搭桥手术中的金属网。 好吧。 今天对它的观察就到这里。 下面该回家去吃饭了。  明天在考虑如何对它进行改造。 使他的输出蒸汽温度进一步提高。



※ 总  结 ※

---

  本文记录了拆卸苏泊尔蒸汽清洁机的过程，  后面再想想办法， 是它能够用于清洁电路板上的助焊膏。  刚才直接使用它进行清洗， 主要是因为输出水蒸气的温度不够，  造成清洗效果大打折扣。  明天再考虑如何对它进行改造。

---
