YX1201双色LED无极调光触摸IC，非常灵敏

简 介： 本文分析了无极调光双色LED灯控制板的电路特性，确认其采用YX1201芯片。通过测试发现该芯片通过31.67kHz PWM信号调节LED亮度，具有触摸感应功能，但控制管脚与官方电路图存在差异。测量显示第7、8管脚输出PWM信号，第2管脚呈现760Hz电容充电脉冲，第5管脚为高频信号。研究为后续验证YX1201芯片功能提供了实测依据。
（摘要字数：150字）

关键词： YX1201，无极调光，双色

YX1201无级亮度双色控制

• YX1201双色LED无极调光触摸IC灵敏 冷暖灯光亮度加减芯片 SOP8

• 触碰开关电路板



01 调光IC

---

一、无极调光

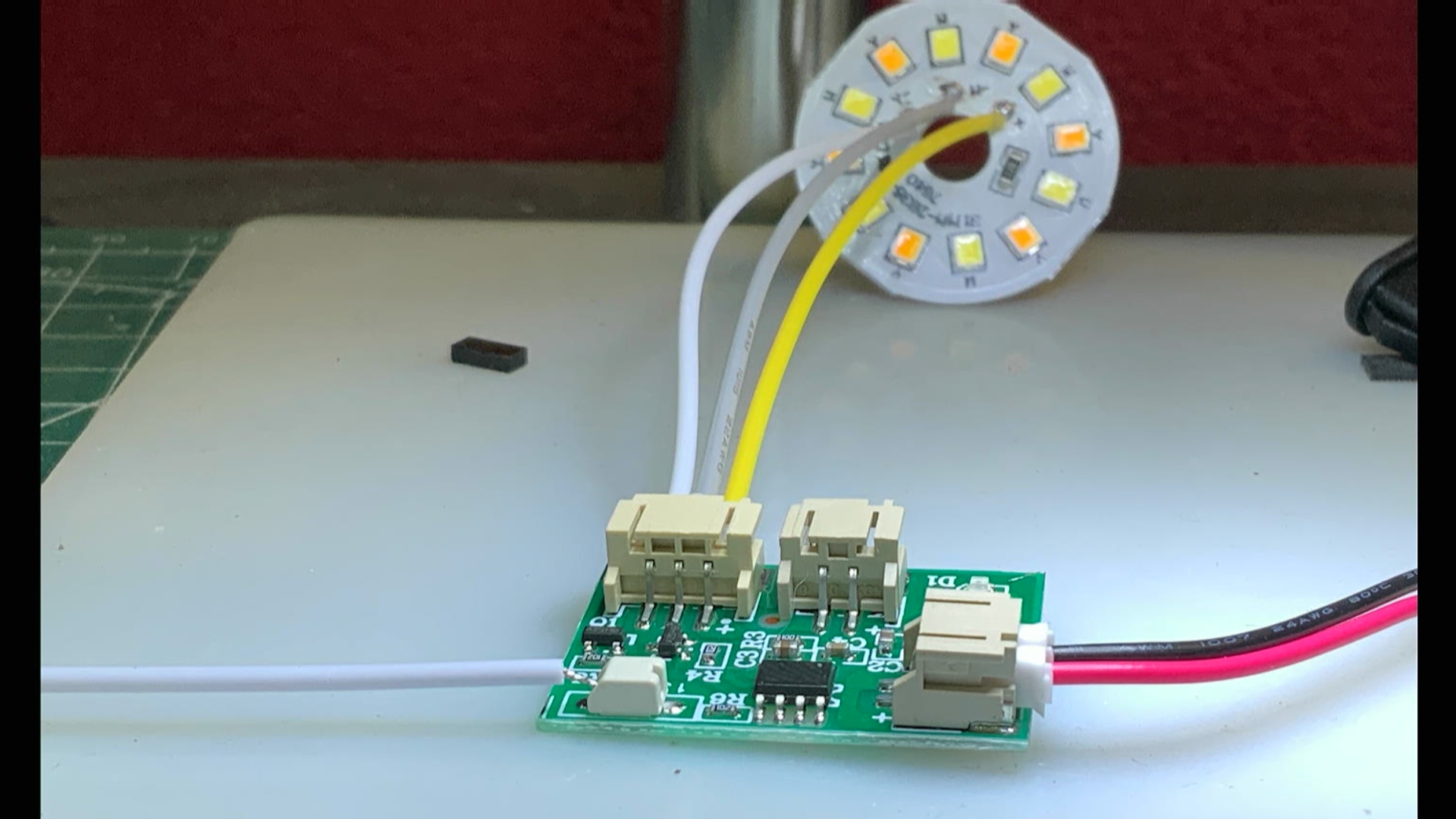

  这是昨天测量的无极双色调光电路板。  它上面具有一个SOP8 封装的芯片。 但是上面的文字型号没有。 每一次手触碰电路板外面的铜箔， 灯就会改变一次状态 。 如果长时间触碰， 灯的亮度会发生变化， 要么逐步增强， 要么逐步减小。  亮度调整的级别很多， 可以看成连续亮度调节。 现在猜测是通过PWM控制LED的亮度。   那么问题来了， 这颗手摸感应LED 调光芯片的型号究竟是什么呢？

二、YX1201

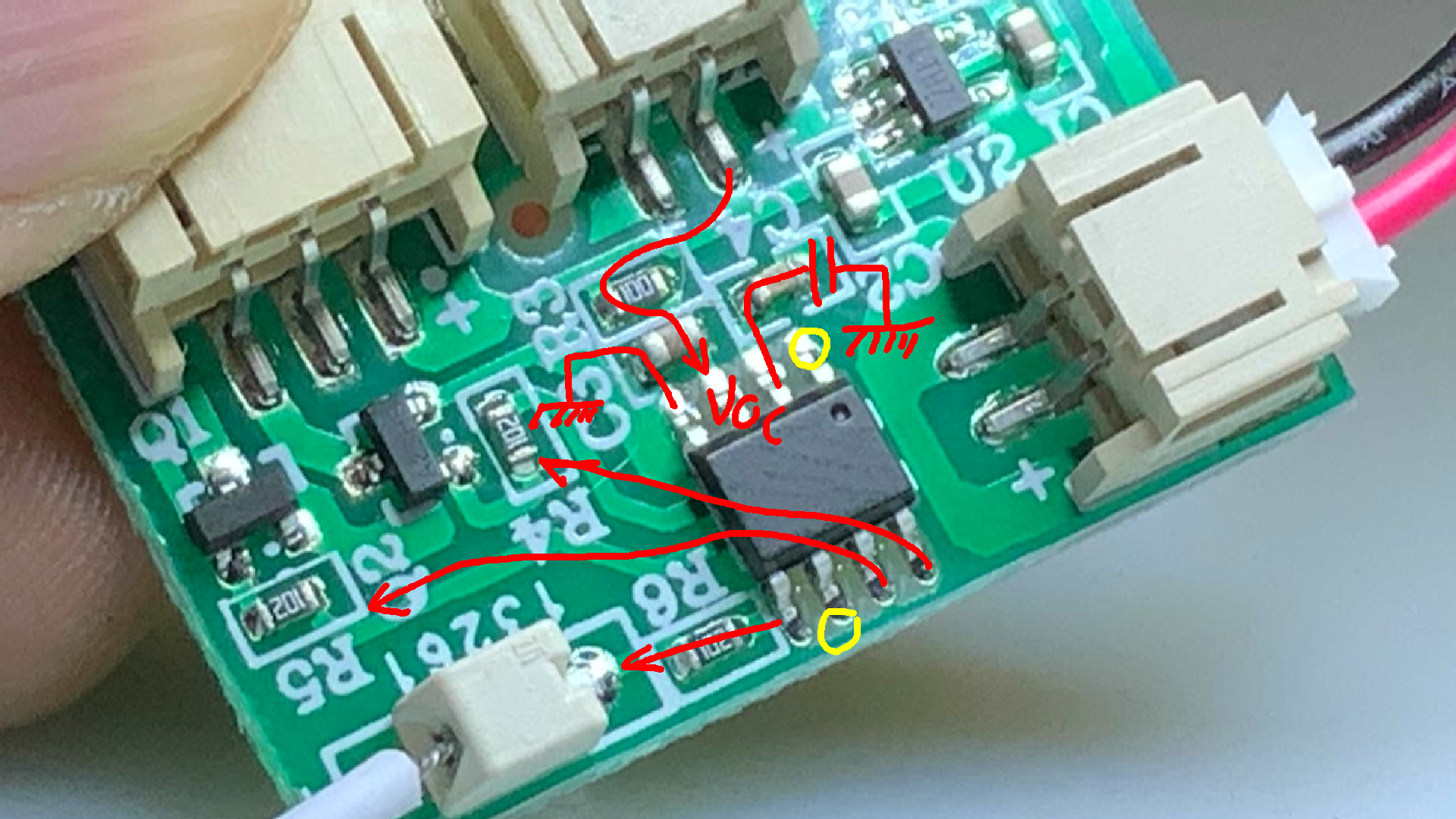

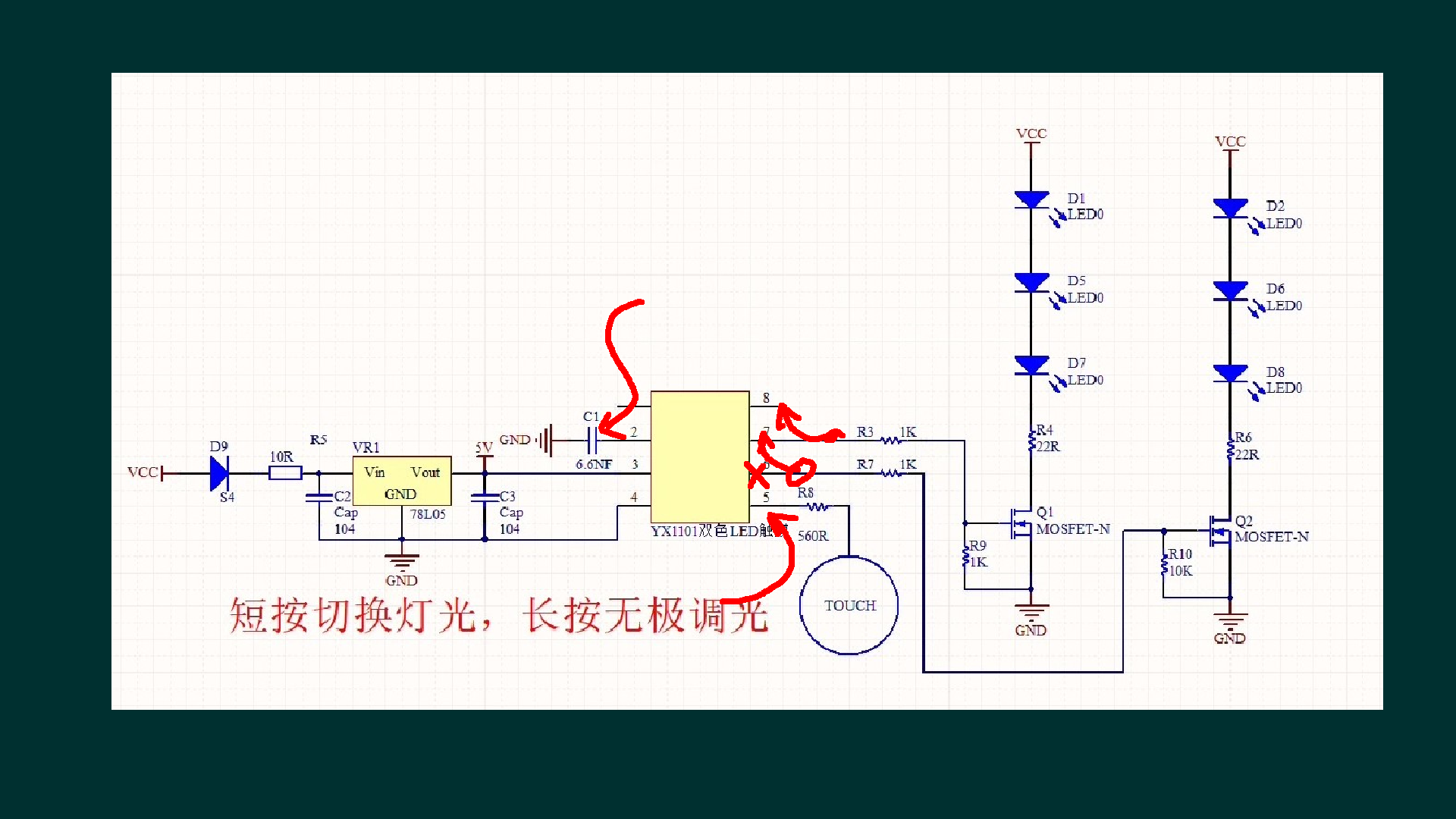

  昨天， 对于该芯片的外围连接电路进行了初步分析。  这不， B站的朋友就看出了门道。  一眼就才出这颗芯片应该是 YX1201芯片。  经过网络上查询， 可以看到的确这颗芯片与网络上给出的电路图是一样的。 只是输出控制NMOS管的控制管脚现在更变到 第六、第七管脚。  其它都是一样的。 下面再对该电路中的典型信号进行测试。

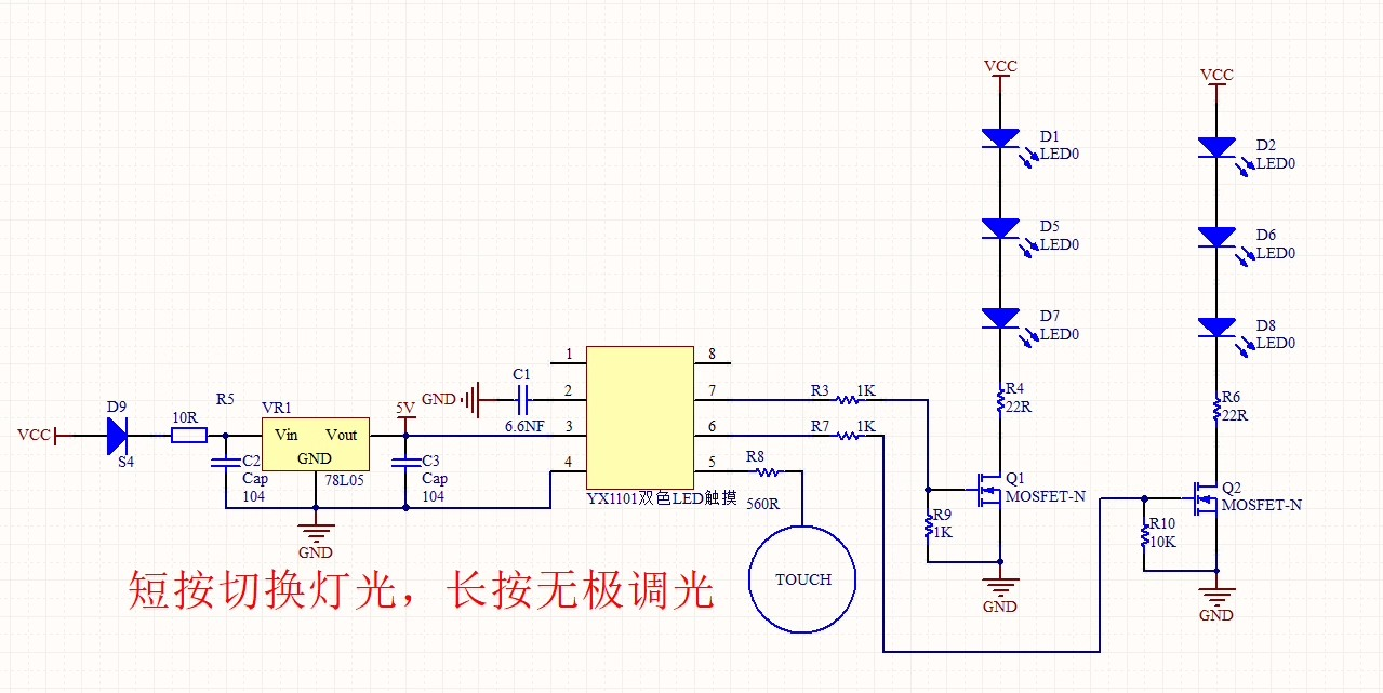

▲ 图1.2.1 YX1201应用电路图

三、典型信号

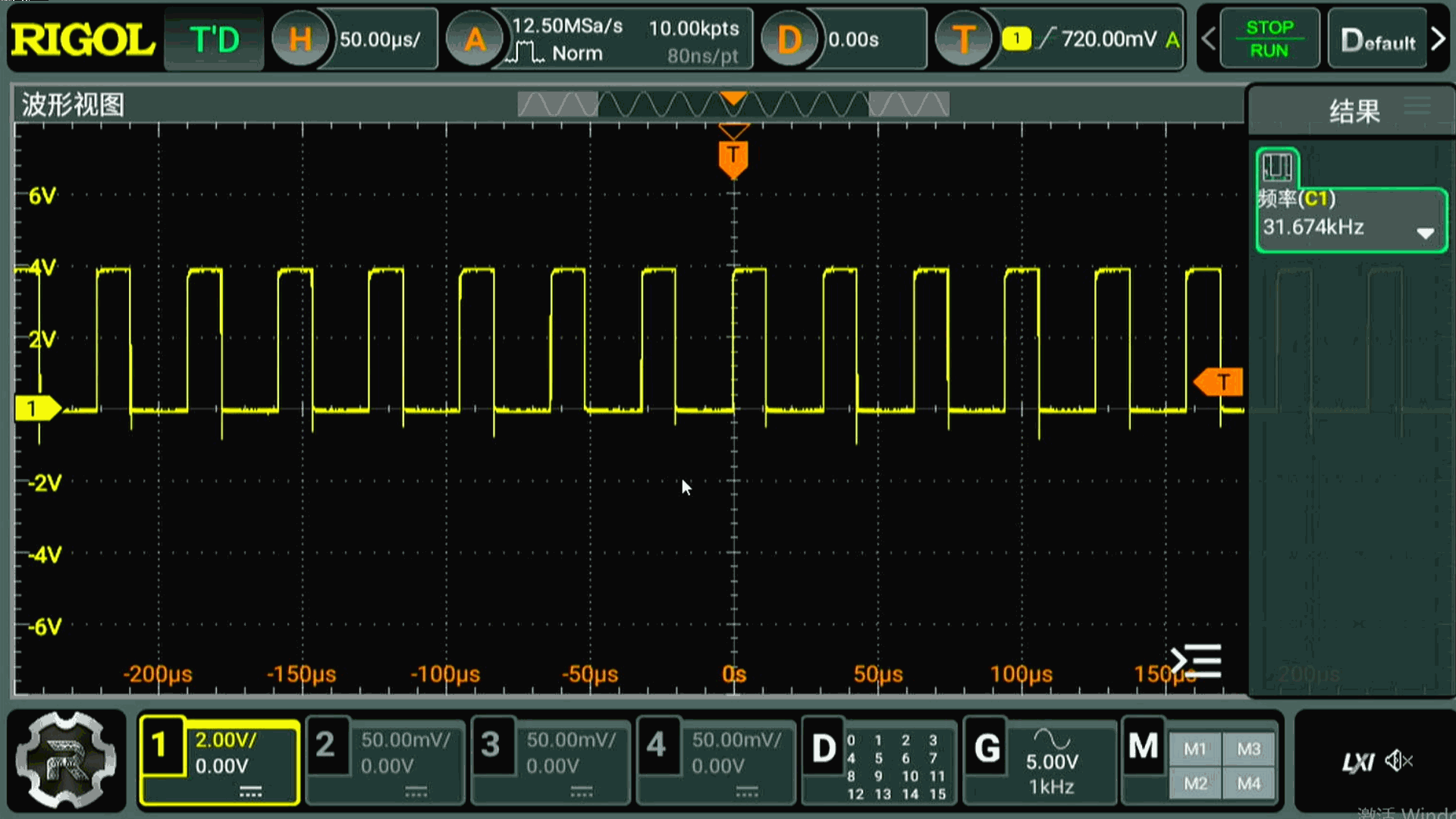

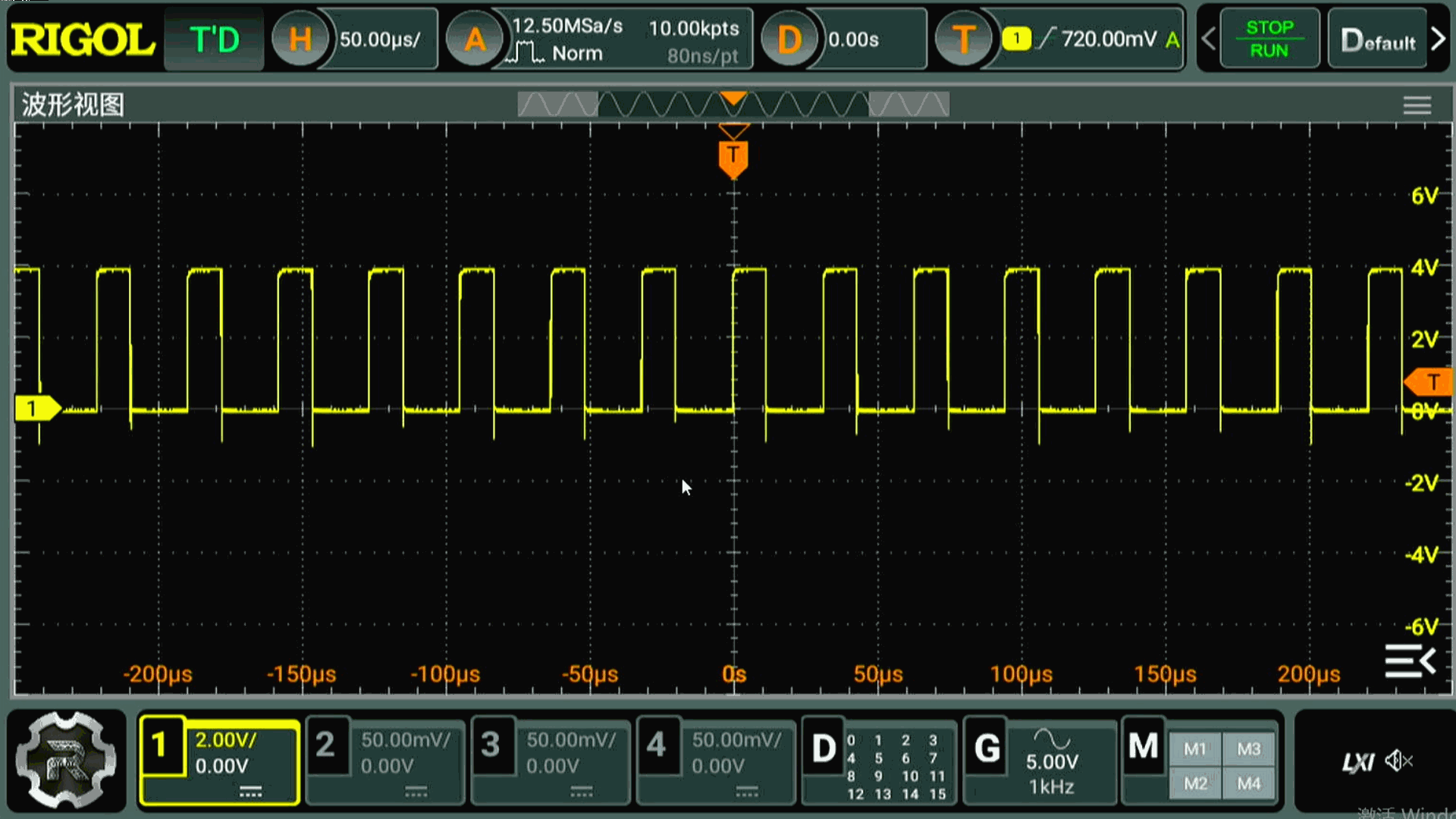

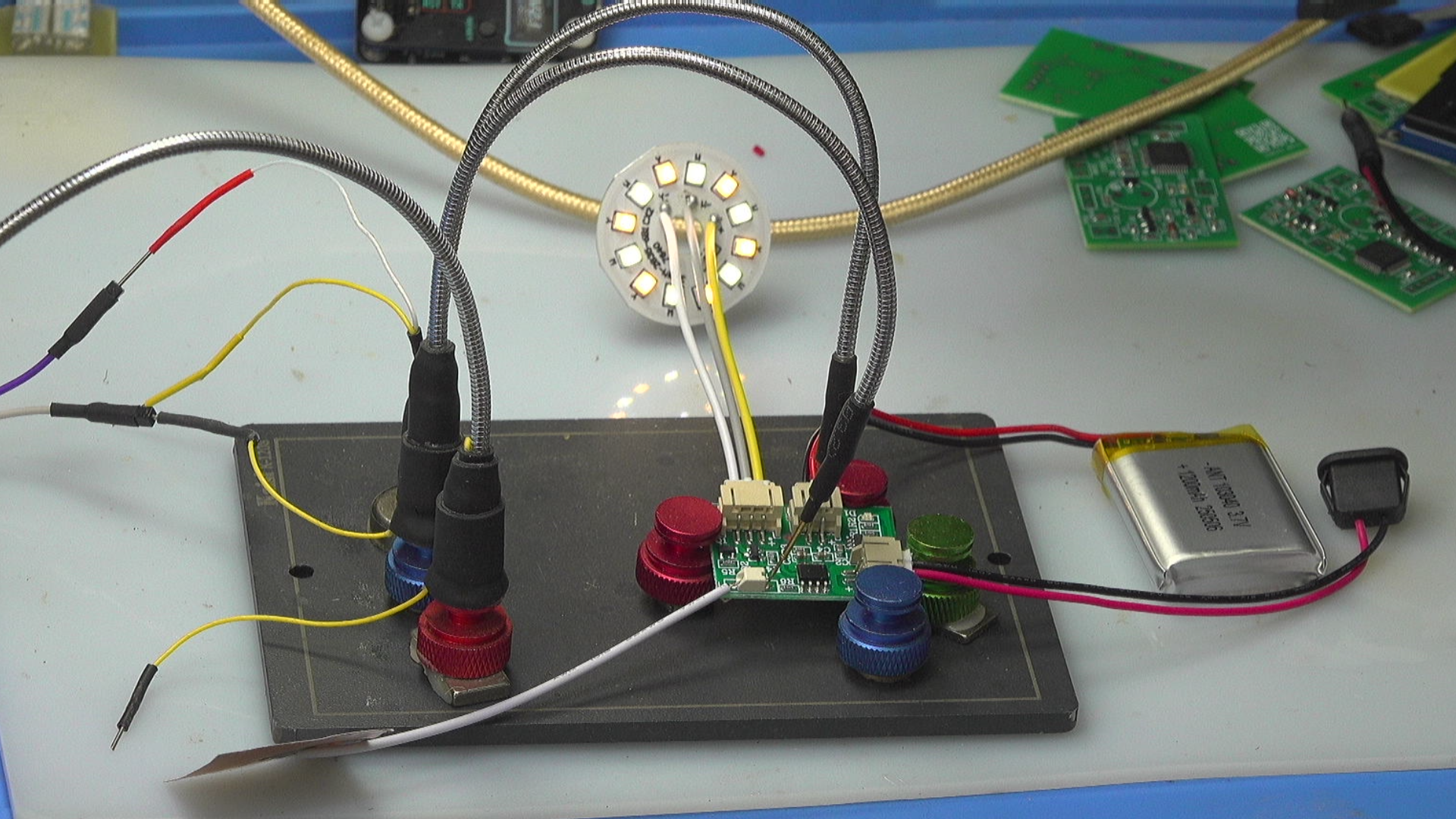

  下面， 测量电路板上典型管脚上的电压信号。 将电路板固定在测试台上， 利用鹅颈探针测试管脚7 ， 管脚8 上的电压信号。  可以看到， 此时管脚八输出频率为 31.67kHz的PWM信号。  该信号随着金属片长按自动增加和减小， 达到调光的效果。 两路控制信号的变化状况是类似的。

▲ 图1.3.1 MOS管栅极电压波形

▲ 图1.3.2 调光对应的PWM占空比的变化

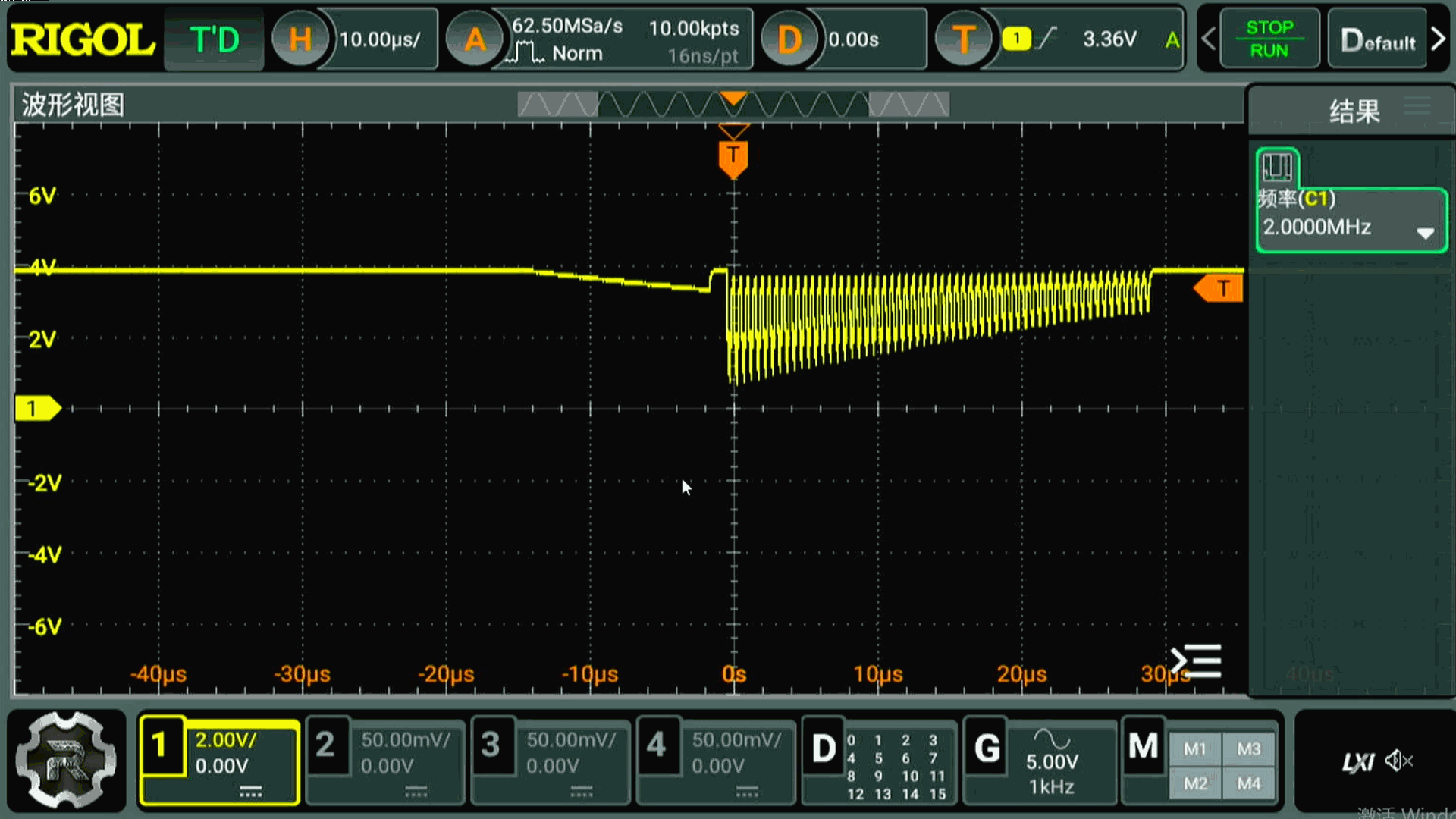

  根据测量结果，  可以知道，  连接MOS管栅极的管脚，  分别是来自第7，第8管脚， 第六管脚是空着的。  下面测量第二管脚上的电压信号。  这是一个频率为 760Hz 左右的电容充电脉冲。  使用手触碰金属片， 可以看到第二管脚上的信号在变窄。  接下来，  测量第五管脚的电压波形。  可以看到这是一个非常高频的电压信号。 只是在测量的时候， 现在芯片已经丧失了感应手指触碰的功能了。

▲ 图1.3.3 第二管脚的电压波形

▲ 图1.3.4 第五管脚的电压波形



※ 总  结 ※

---

  本文测试了一款无极调光双色LED灯控制板。  根据电路板上的电路连接关系，  以及电路板各个管脚的信号。  可以猜测，电路板上SOP8 封装的芯片应该是 YX1201 集成芯片。  只是， 电路板上的芯片对外控制管脚与网络上给出的电路图是不相同的。  后面， 再通过购买实际的 YX1201芯片进行对比测试。

---
