简介：本文介绍了一个触碰变色灯板的控制电路，该电路通过手触碰金属薄膜来切换双色LED灯的状态，包括全灭、白色点亮、黄色点亮和全点亮四种模式。电路板采用单面PCB设计，包含两颗N沟道MOS管用于控制LED，以及一个锂电池充电管理芯片。核心控制芯片的型号未知，但其通过触摸信号控制MOS管的栅极电压，进而调节LED的开关状态。电路板通过USB接口为锂电池充电，适合便携使用。文章详细分析了电路板的构成和连接关系，但由于核心芯片无标识，部分功能仍需进一步研究。

关键词： LED，触碰，MOS，双色LED

触摸双色LED灯

01 触碰灯光

一、电路组成

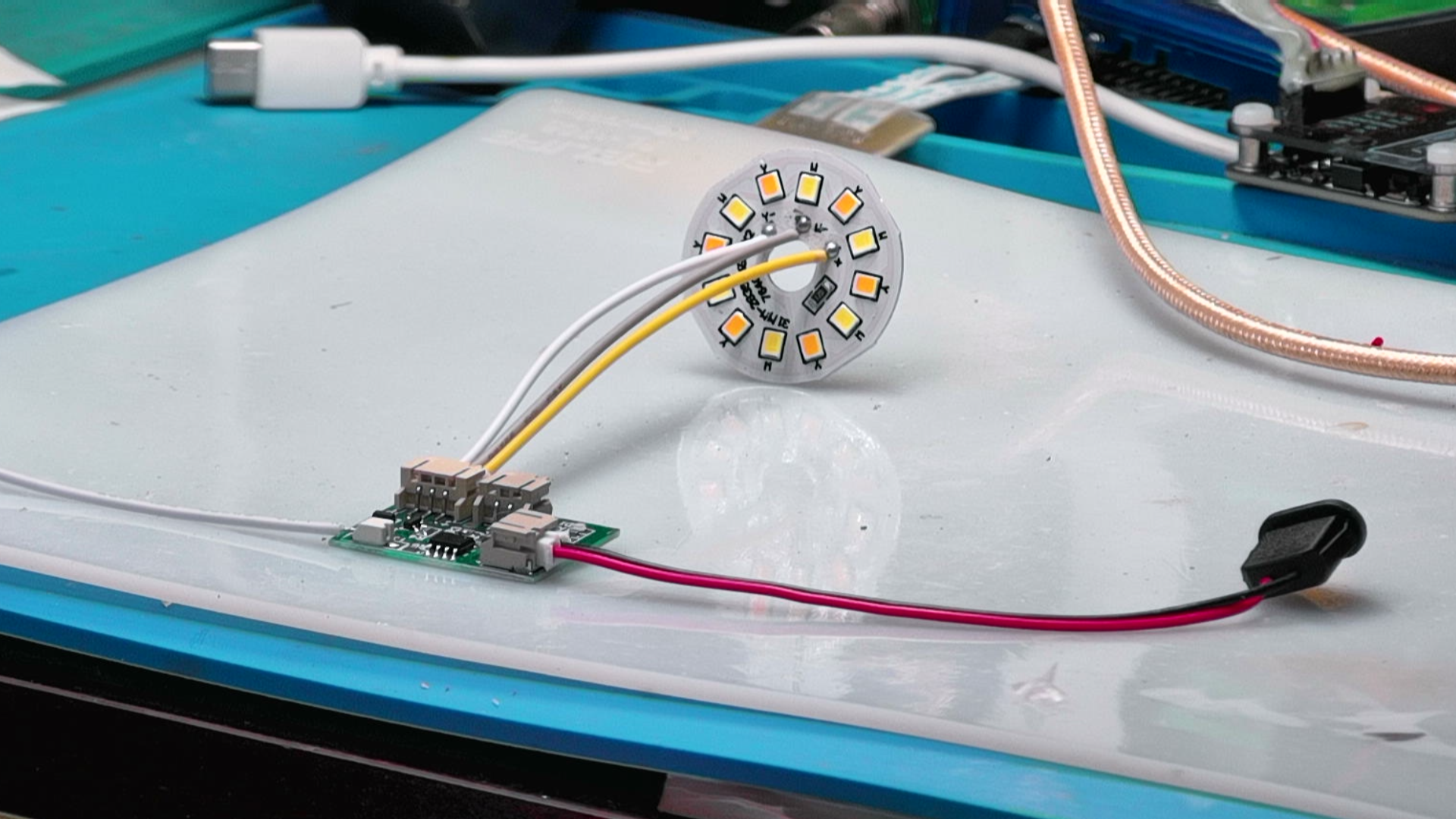

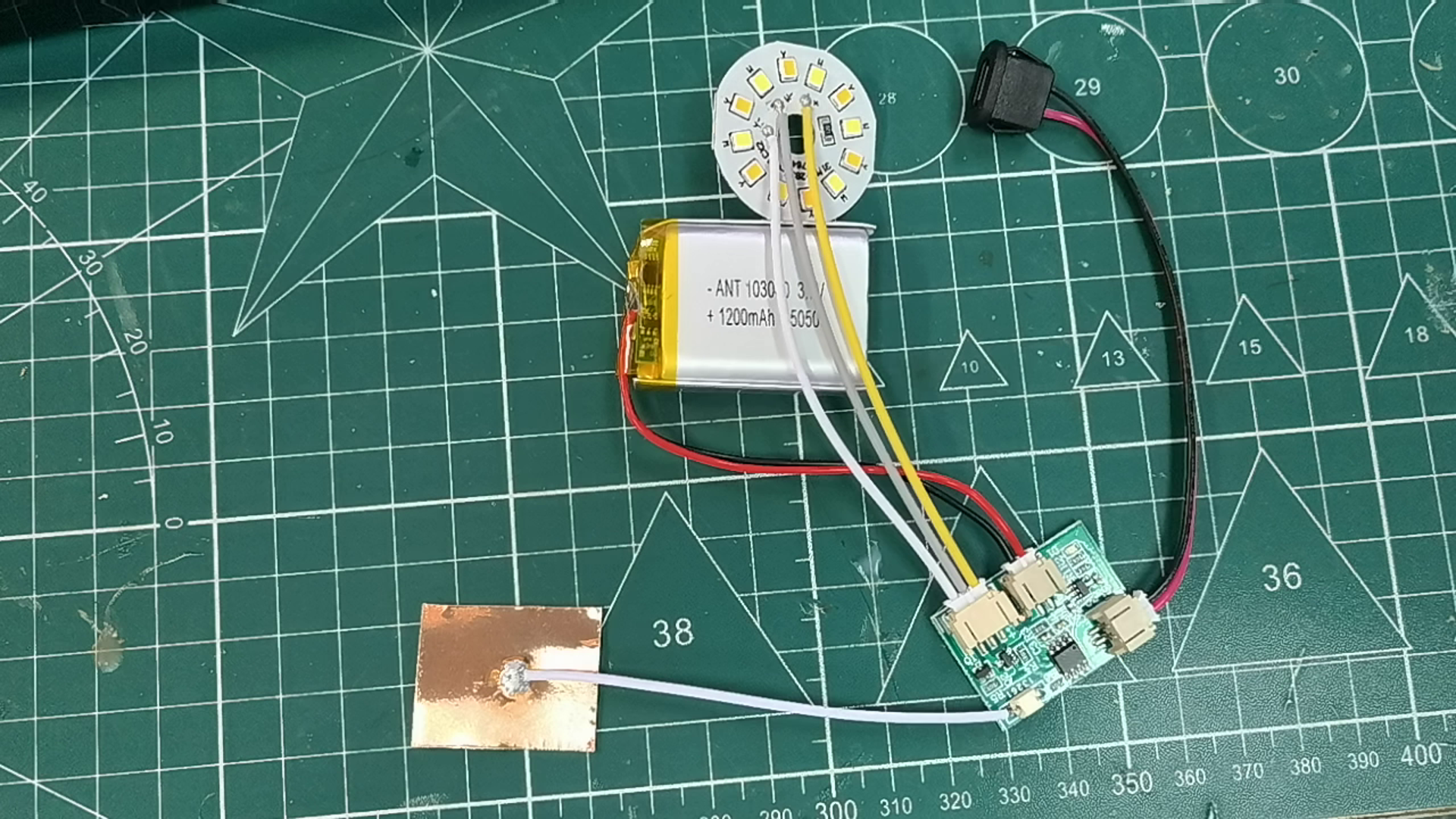

这是一个刚刚到货的触碰变色灯板控制电路。根据它的介绍。手触碰控制板外面的金属薄膜，可以切换双色灯的状态，双色灯包括有四种状态：全灭、白色点亮、黄色点亮、全点亮。猜测，它是根据手与金属薄膜之间分布电容的变化产生的触发信号。手不必直接触碰到金属薄膜，中间可以有 10毫米厚的绝缘材料隔开。下面观察一下控制板中的电路构成。

G4M1747983264_1920_1080.MP4|_-4

二、电路构成

控制电路板是一个单面PCB，元器件都在正面。可以看到，最左边是两颗三极管。应该是控制两组不同颜色的LED的三极管。右上面的 SOT25封装的芯片，估计是锂电池充电管理芯片。下面这颗SOP8封装的芯片，表面没有任何文字。所以现在无法确定它的型号。

三极管上面的文字为 A2SHB，这是一种 N 沟道的 MOS管。耐压20V，漏极电流可以达到4A。锂电池管理芯片的型号为LTH7R 。这是一个输入电压 4.5到5.5, 最大电流为 600mA 锂电池充电管理芯片。适合用于 USB 接口充电。主芯片上没有任何文字，也没有打磨过。下面对于它的外部连接电路进行分析。

G10M1747987822_1920_1080.MP4|_-10

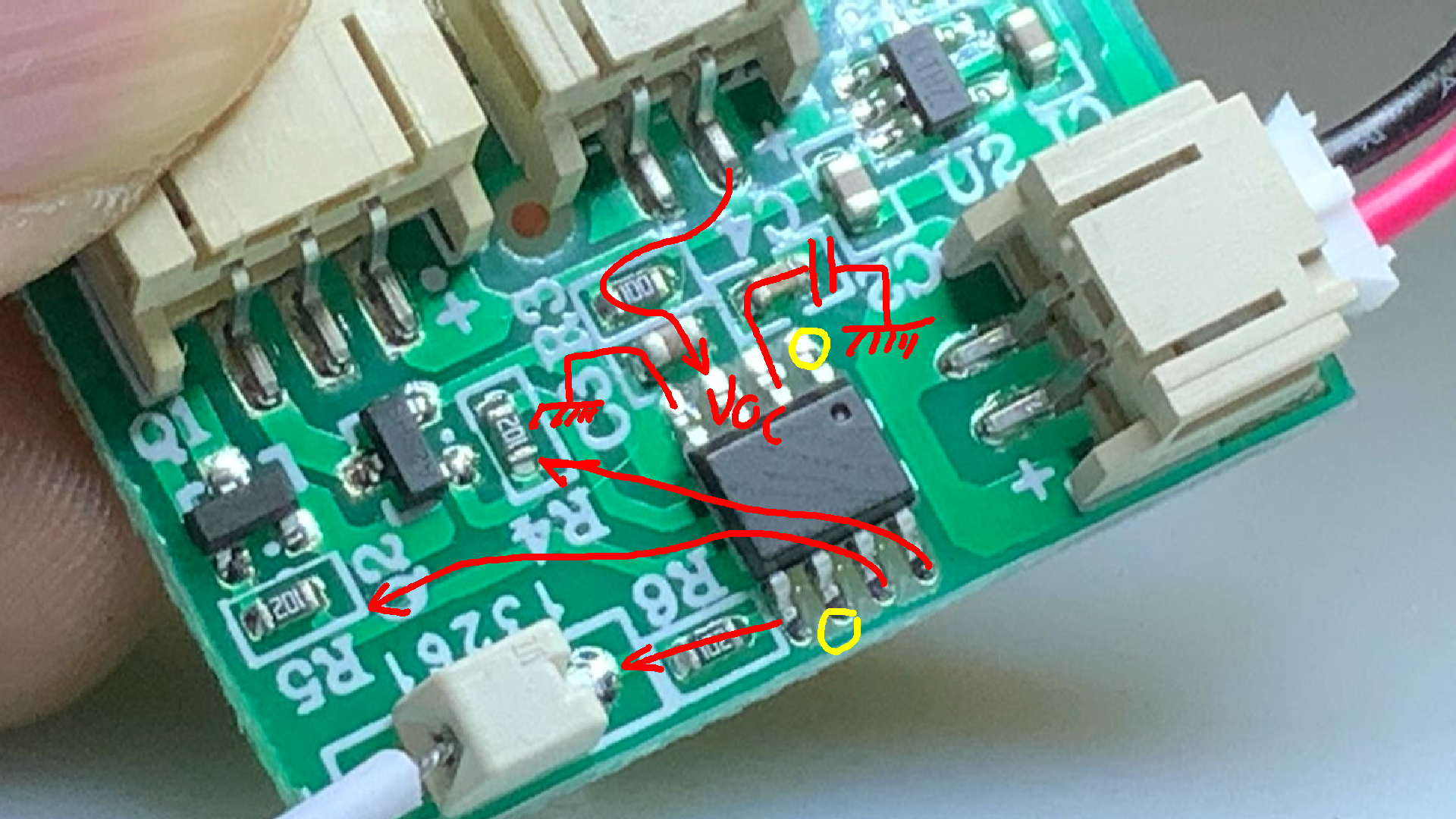

根据电路板正面的电路，可以看到芯片的第五管脚连接触摸金属板。第四管脚连接地线。从芯片底下引出两个引线，通过两个1k欧姆电阻，控制两个MOS管的栅极电压。电路板反面是空的，但是还是很难看清楚背面的连接关系。所以，只能通过万用表测量其它管脚对外的连接关系。除了已知的两个管脚之外，锂电池通过一个 100欧姆电阻给芯片第三管脚提供电源。第三管脚还有一个滤波电容。第二管脚通过一个电容连接到地线。第七管脚，第八管脚分别连接到MOS管的栅极电阻上。对于第一管脚和第六管脚现在还不清楚是否对外有连接。至此，对于电路板上的电路也只能分析到这里了。
