本文介绍了74LS194这种高速4位移位寄存器在数字系统中的应用，包括数据移位和缓存功能。详细阐述了其引脚定义、真值表、逻辑框图，并通过Multisim14.0进行了仿真，展示了仿真效果。
一、简介：
74LS194是一种高速静态4位移位寄存器，广泛应用于数字系统中的数据移位、数据缓存等方面。 它可以在运行时对输入数据进行平移操作，并将结果保存在寄存器中，可实现多种不同的功能。 作为数字电路中常用的移位寄存器之一，74LS194在集成电路中有着广泛的应用。

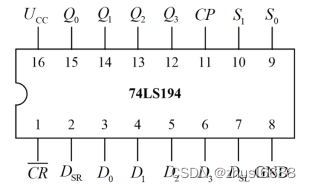

二、引脚定义：

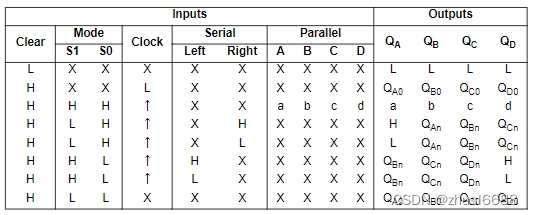

三、真值表：

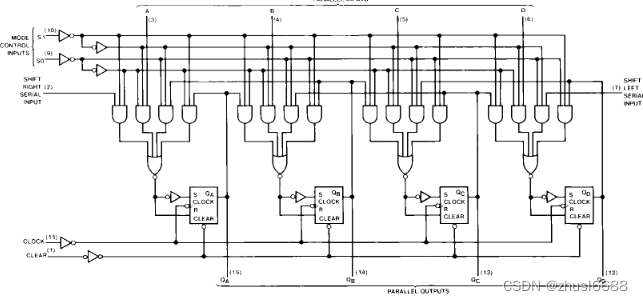

四、逻辑框图：
五、仿真原理图：
