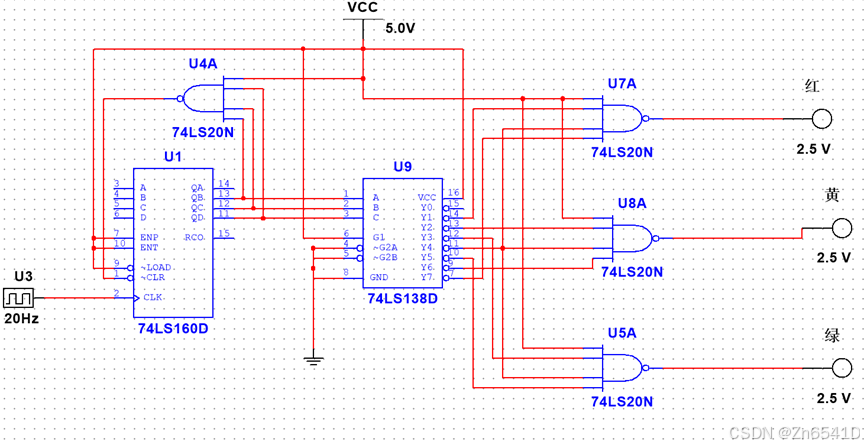

利用74LS160和74LS138（3线—8线译码器）和必要的门电路设计一个灯光控制逻辑电路。

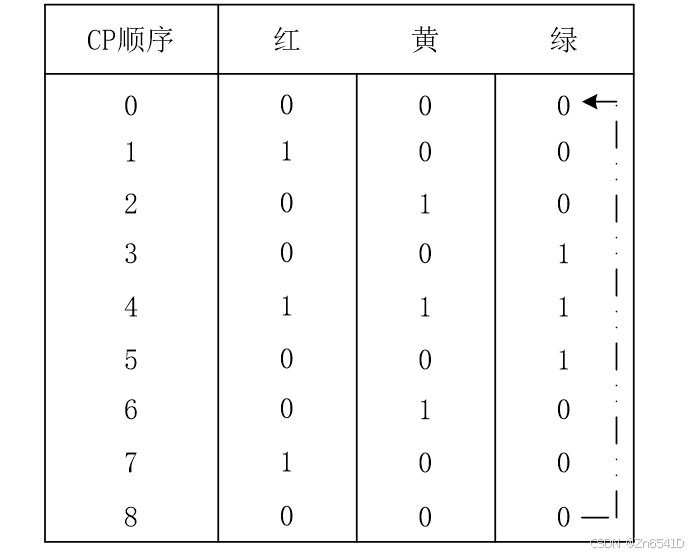

要求红、绿、黄三种颜色的灯在时钟信号作用下按表规定的顺序转换状态。表中的1表示“亮”，0表示“灭”。要求电路能自启动。三个灯接到LED上进行显示。

Multisim仿真如下：

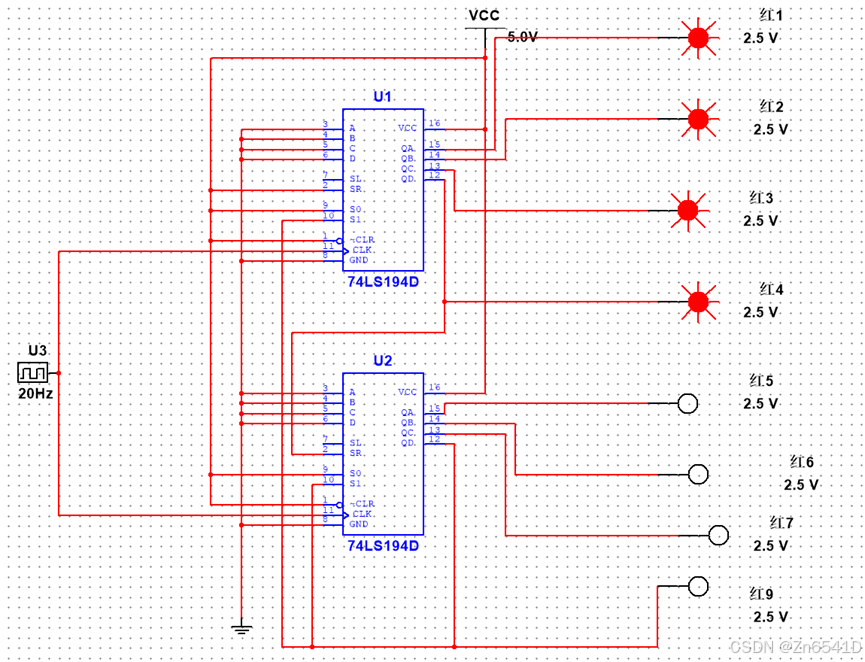

利用74LS194（两片）双向移位寄存器实现彩灯控制电路。

城市夜景常常用五彩缤纷的彩灯来装饰。用两片74LS194设计一个简单的8个彩灯控制电路。要求：彩灯电路在开始时清零，然后自动循环。

Multisim仿真如下：
