Multisim14.0仿真应用设计(一百二十一)LM2904运算放大器的典型应用设计仿真

本文介绍了LM2904运算放大器的特性,如高增益、宽频宽,并详细阐述了其在Multisim14.0中的仿真设计过程,包括内部框图、引脚定义、原理图及仿真效果展示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、简介:

        LM2904内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式。

二、主要特性:

        内部实施频率补偿大直流电压增益:

        100 dB宽带宽(统一增益):

        1.1MHz(温度补偿)极低电源电流/放大器,基本上独立于电源电压低输入偏置电流:

        20nA(温度补偿)低输入偏移电流:

        2 nA输入共模电压范围包括负轨差分输入电压范围等于电源电压大输出电压摆动0V至(VCC+)-1.5V)

三、内部框图:

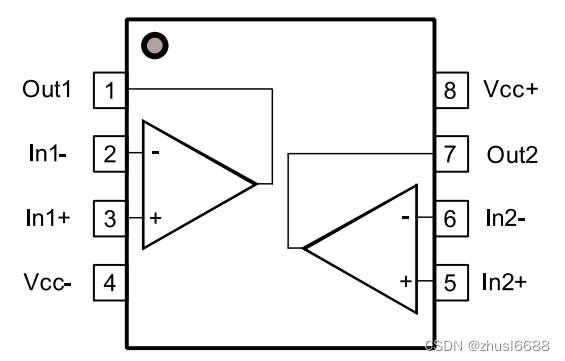

四、引脚定义:

五、仿真原理图&#
