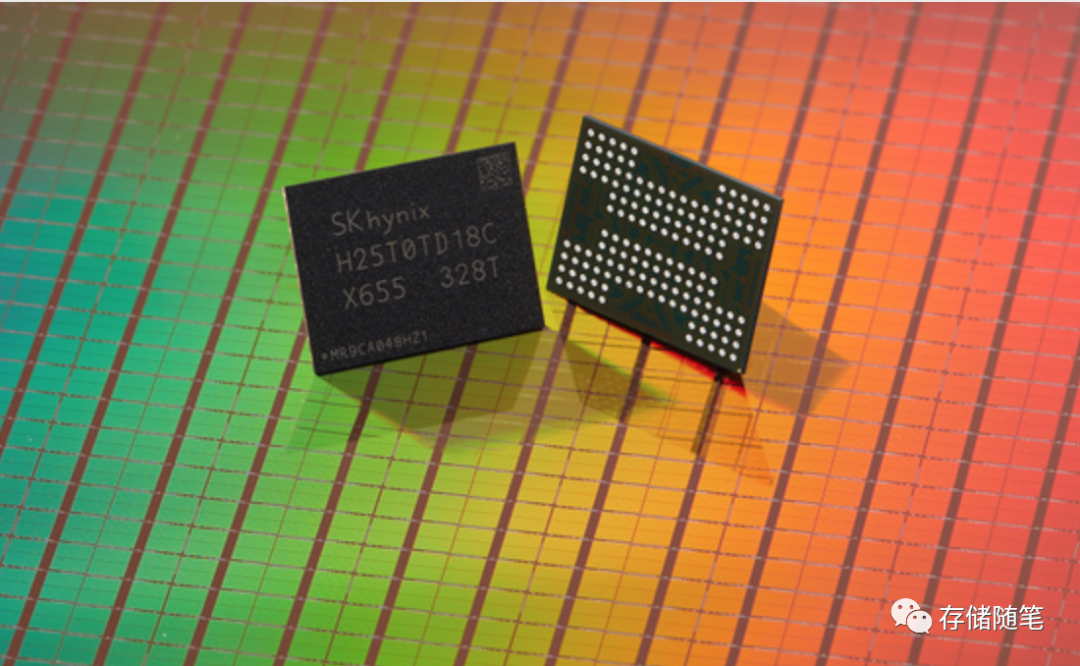

在8月份的FMS全球闪存峰会上，海力士Sk Hynix又一次吸引了全球的目光。对外正式宣称，已经成功实现了321层3D-NAND，并将2025年量产。这也是第一家NAND原厂对外公布明确的超过300L 3D-NAND的时间节点。着实让大家眼前一亮。

这次的321层NAND，Hynix没有透露具体的实现方式，按照Hynix发布“4D NAND”（实际也是3D NAND）的噱头做法，推测是在量产238层NAND基础上的堆叠。保持观望中。

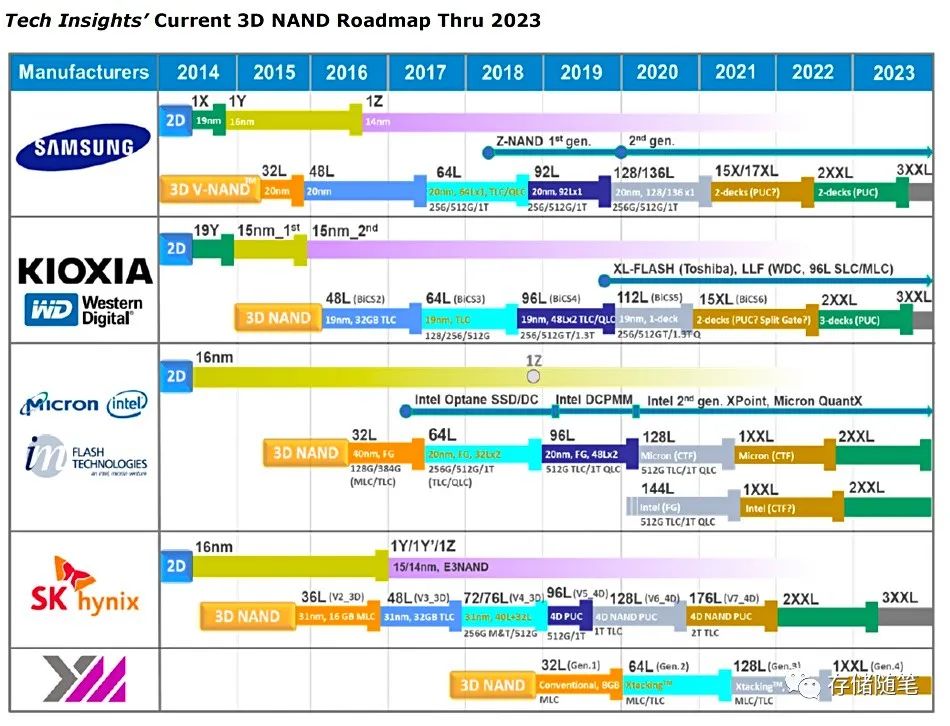

自2014年3D NAND问世，就一直聚焦着全世界的目光。经过多年的沉淀，3D NAND行业可谓是"百家"峥嵘。说"百家"是有点夸张了，说白了，3D NAND行业也就是指三星、东芝、西部数据、美光、SK海力士等这些Flash原厂巨头，因为他们基本完全把控着3D NAND的命脉。中国公司此前在此领域毫无话语权，甚至连收购、合作外资公司都没可能，想获得突破还得靠国产公司自立。值得欣慰的是，长江存储科技在武汉投资国家存储芯片基地，已经迎头赶上，迈进第一阵营。

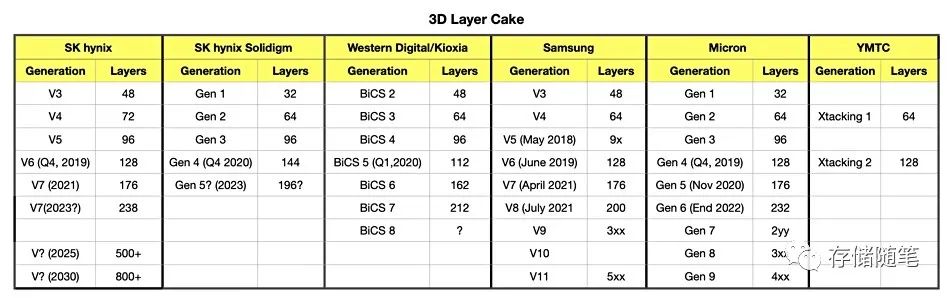

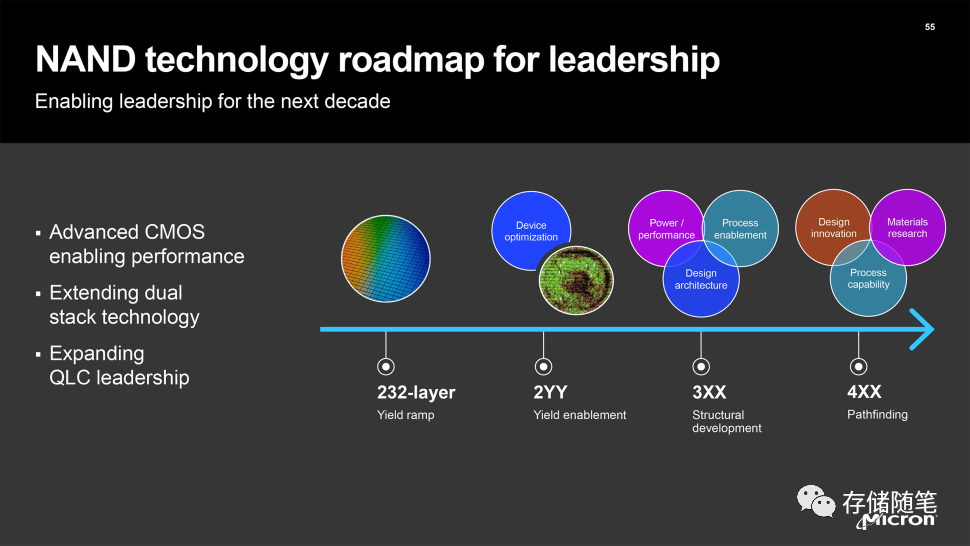

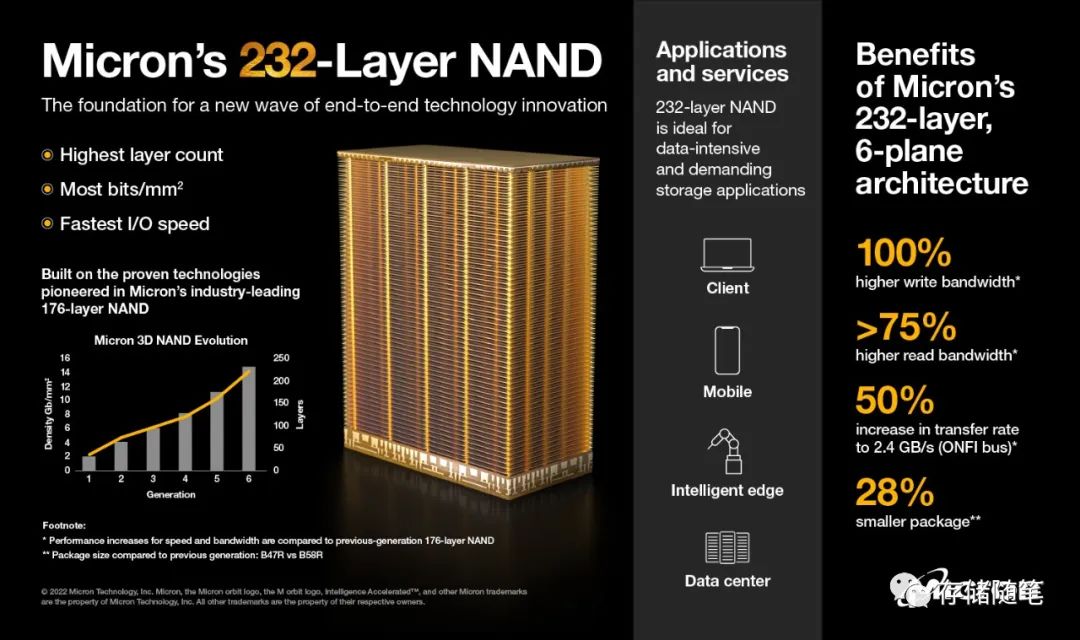

3D-NAND的层数堆叠，已经成为各大厂商竞相追逐的目标。目前主流厂商已经到了第6代工艺，Micron目前量产232L 3D TLC NAND，读写性能都得到大幅提升，采用的是双堆栈技术。

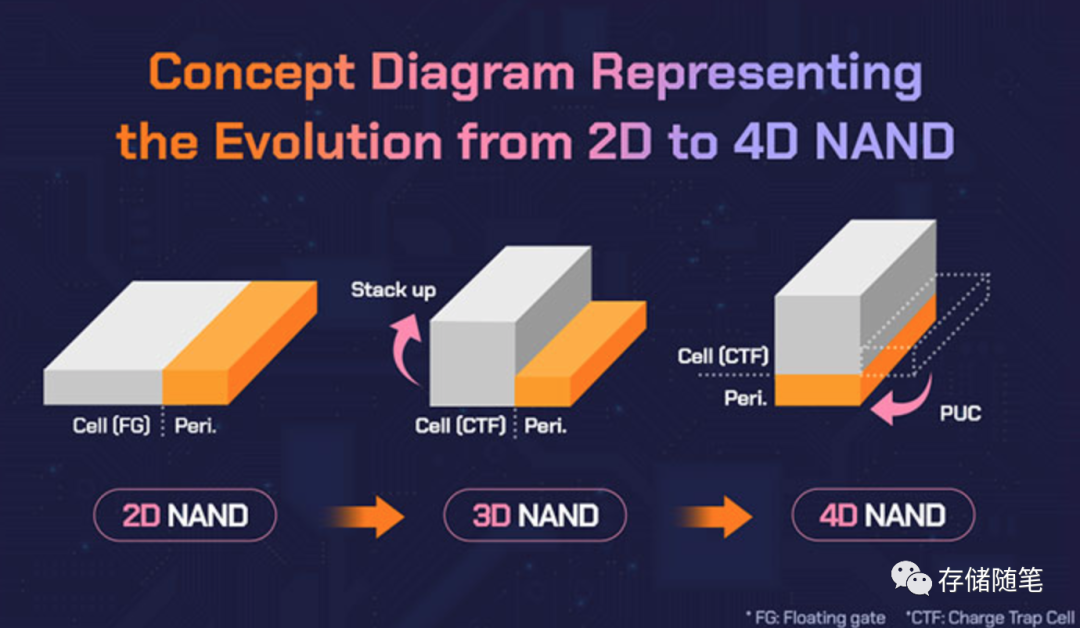

海力士Sk Hynix目前量产的238层 512Gb TLC 4D NAND。海力士这个4D NAND叫法，噱头大于实际意义，实际也是3D-NAND的变形，类似CuA架构，就是把电路单元放在存储单元之下(Peri Under Cell, PUC)而已.

镁光Micron和海力士SK Hynix发布的200L+的NAND，采用的都是Charge Trap Flash(CTF)。目前市场上，也仅剩Solidigm(Intel NAND卖给海力士后新成立的公司)还在坚持使用Floating Gate(FG)架构。与FG浮栅不同，FG浮栅将电荷存储在导体中，而CTF将电荷存储于绝缘体中，这消除了单元之间的干扰，提高了读写性能，同时与浮栅技术相比减少了单元面积。不过，FG浮栅对read disturb和program disturb的抗干扰比CTF要好，总体来说，CTF工艺成本更低，这也是大多数公司选择CTF的原因。

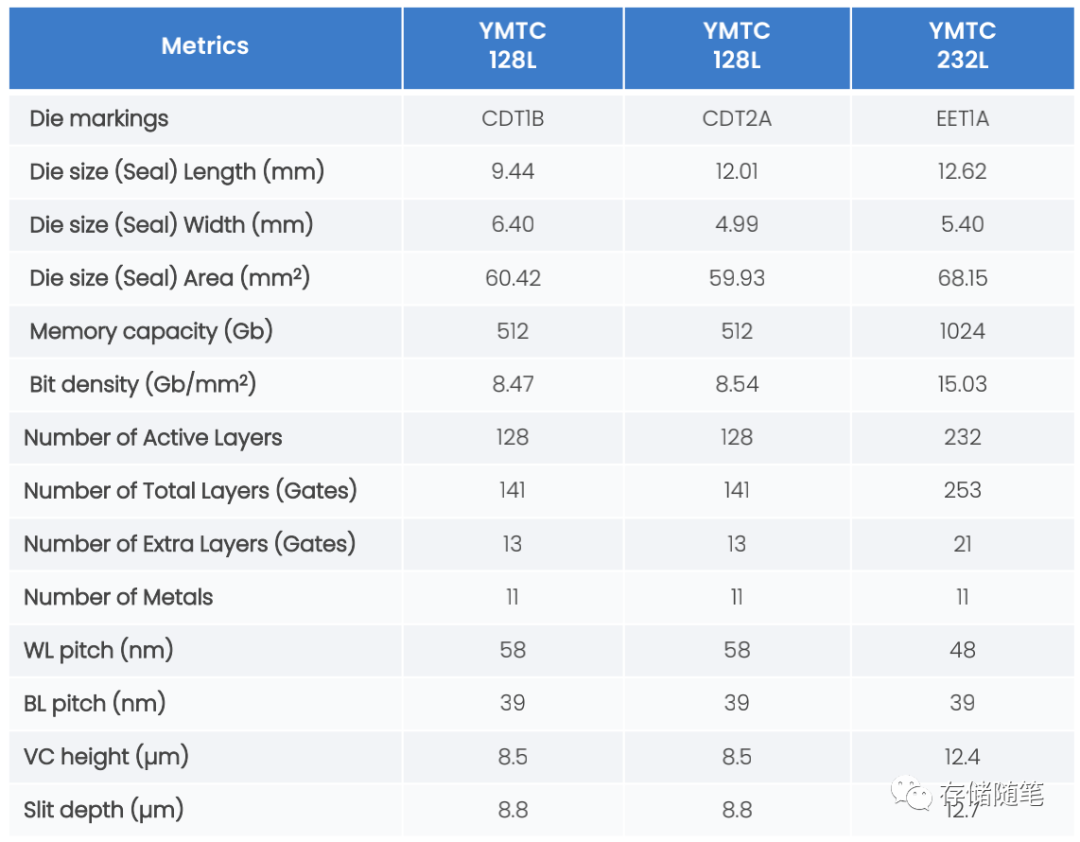

国内厂商YMTC自研的Xtacking技术也到了3.0，目前也实现了232L 3D NAND，采用6-plane的设计，相对4-plane的架构，性能将得到超过50%的提升。从Xtacking 2.0 128L Die CDT1B芯片，到Xtacking 2.5 128L Die CDT2A芯片，再到Xtacking 3.0 232L Die EET1A芯片，Die面积逐渐增加，存储密度接近翻了一倍。
