三、NAND接口

NAND闪存接口是连接主机控制器与NAND存储芯片的通信桥梁，负责命令、地址和数据的传输。典型的NAND闪存接口包括一组I/O线（通常为8条或更多）用于数据传输，以及若干控制信号线。

基本接口信号：

1. Chip Enable (CE#)：低电平有效，当CE#信号被拉低时，选定的NAND器件开始响应并执行相应的操作。

2. Write Enable (WE#) 和 Read Enable (RE#)：分别用于指示写入和读取操作的开始。

3. Address Latch Enable (ALE)：用于将总线上的数据锁定为地址信息。

4. Command Latch Enable (CLE)：用于将总线上的数据锁定为命令信息。

5. Data Input/Output (I/O0-I/O7 or more)：双向数据总线，根据CLE或ALE的状态来传输命令、地址或数据。

6. Ready/Busy (R/B#, R/B, 或 WP#)：表明NAND设备是否准备就绪或者正在进行内部操作。

在实际操作中，控制器首先通过控制信号将命令、地址传送到NAND芯片，然后通过I/O线进行数据交换。例如，为了读取一个Page的数据，主控会先发送读命令到CLE，接着送出行地址和列地址，最后从I/O线上接收数据。

在NAND闪存技术发展初期，为了实现高速数据传输，通常采用8位、16位甚至更多位宽的并行接口设计，通过多个独立的数据线（I/O引脚）同时发送地址、命令和数据。这种并行接口虽然能够提供较高的带宽，但其缺点在于需要较多的物理引脚，从而增加了封装尺寸和复杂性，并且不利于小型化设备的应用。

随着技术的发展，串行接口逐渐成为主流，比如ONFI（Open NAND Flash Interface）、Toggle模式等更高级别的存储接口标准，它们通过较少数量的引脚实现了更高的数据传输效率。

(1)ONFI接口

ONFI是由包括Intel、Micron、Hynix等在内的多家公司于2006年联合创建的标准，致力于统一NAND闪存接口规范。

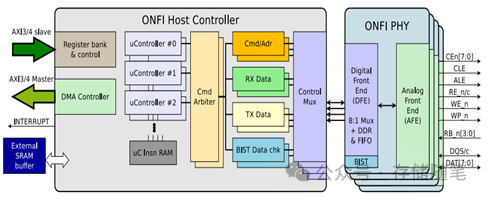

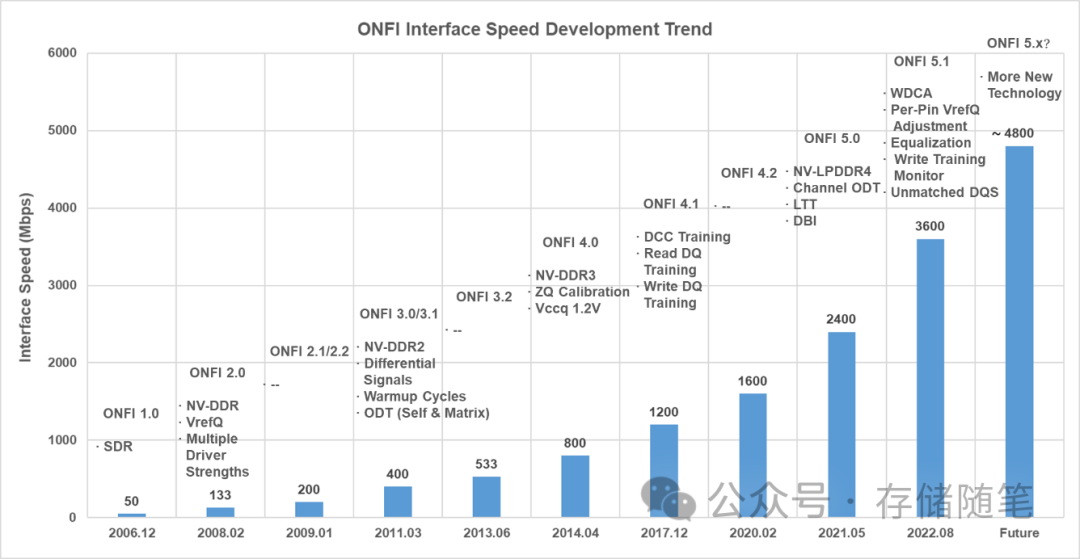

ONFI使用并行或串行接口进行操作，早期版本侧重于并行接口设计，定义了NAND芯片与主控之间的信号时序、命令格式以及电气特性。随着技术发展，ONFI也推出了支持串行通信的标准，如ONFI 4.0引入了ONFi over PCIe (OoP) 接口，实现高速低延迟的数据传输。

ONFI注重兼容性和标准化，通过优化时序参数来提升性能，并且对错误纠正机制有明确的规定，以保证数据的可靠性和完整性。

(2)Toggle接口

最初由三星和东芝主导开发，尤其是Toggle DDR（Double Data Rate）标准，它利用DDR技术在时钟的上升沿和下降沿传输数据，从而实现更高的数据吞吐量。

Toggle接口采用串行通信方式，相比ONFI最初的并行接口，能够减少引脚数量，降低封装复杂性。Toggle DDR在单一I/O线上同时读写两个比特的数据，进一步提高了速度。

ONFI和Toggle接口虽然起源于不同厂商阵营，两个阵营各自推广自家标准，但在共同推动NAND闪存技术进步方面起到了重要作用，市场和技术的发展促使双方寻求更多的兼容性和合作，业界正趋向于融合两种标准的优势，提供更通用、高效的解决方案。
