1. 模板匹配
VisionMaster
中提供了基于边缘的模板匹配
与基于灰度的模板匹配两种方式
,其中基于边缘的模板匹配
又分为高精度匹配
与快速匹配
。无论那种方式,都分为模板训练
与模板查找
两个步骤,且模板训练
的过程大体相同。
构建如下图所示的方案,以完成本样例。
2. 模板训练
这里以快速匹配
为样例进行说明。
- 双肩
快速匹配

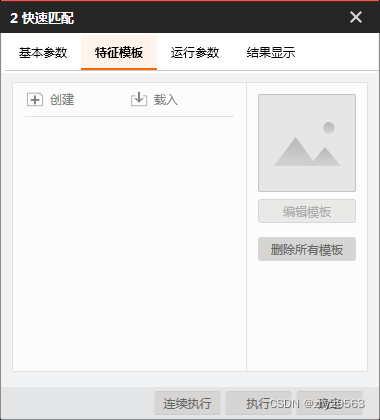

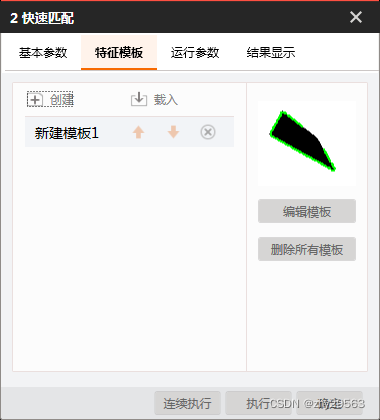

模块,打开参数配置页面,选择特征模板
选项卡
- 点击
创建
按钮,进入模板配置
页面
- 根据待训练模板的形状,选择合适训练区域类型,这里选择矩形区域
- 点击
训练

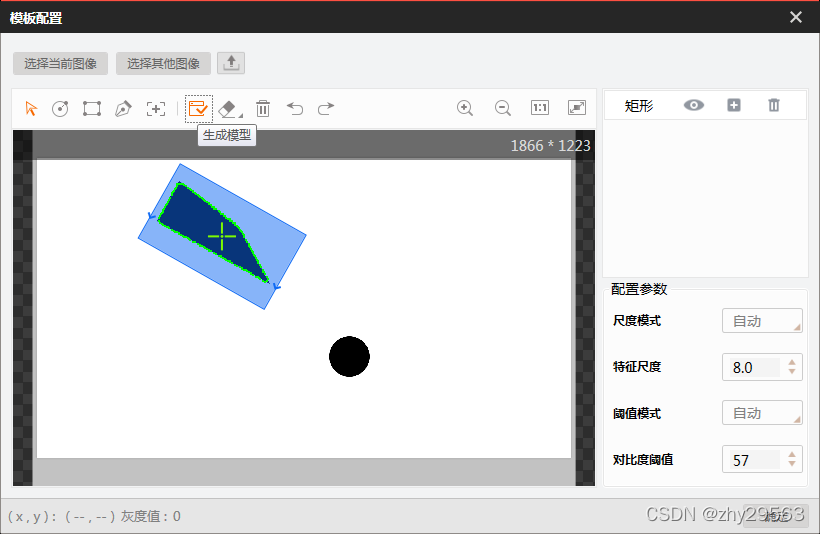

按钮,完成模板训练任务
- 模板生成后,
选择模型匹配中心
与擦除轮廓点

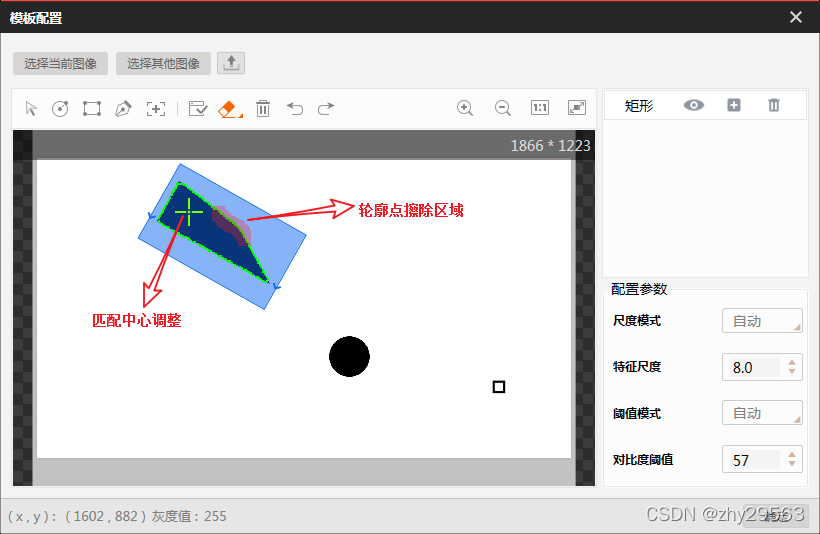

两个功能变为可用状态。根据需要需要进行调整,这里为了掩饰功能,简单的进行调整与擦除部分边缘点。

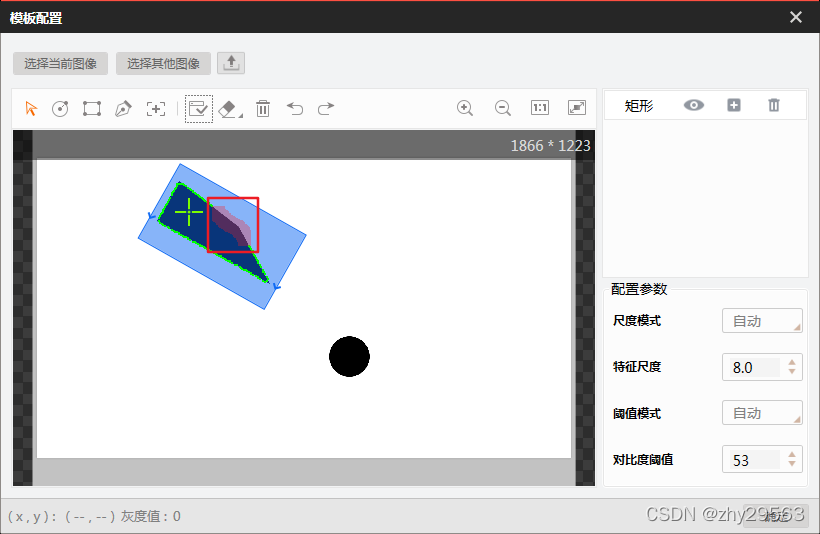

- 需要重新执行模板生成,才能看到边缘点擦除后的效果。可以看到,擦除区域的边缘点已经被忽略。
- 点击
确定
按钮,退出模板配置。
3. 配置位置修正
在配置位置修正之前,需要运行一次流程,使得快速匹配模板完成一次匹配工作。

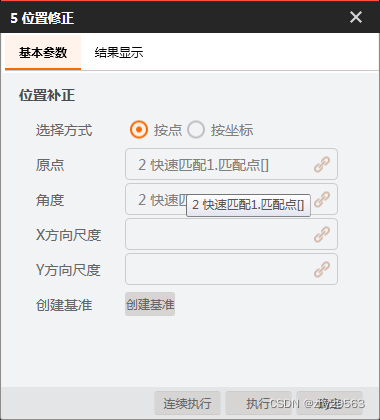

- 打开位置修正
- 点击
创建基准
按钮,完成基准的创建。

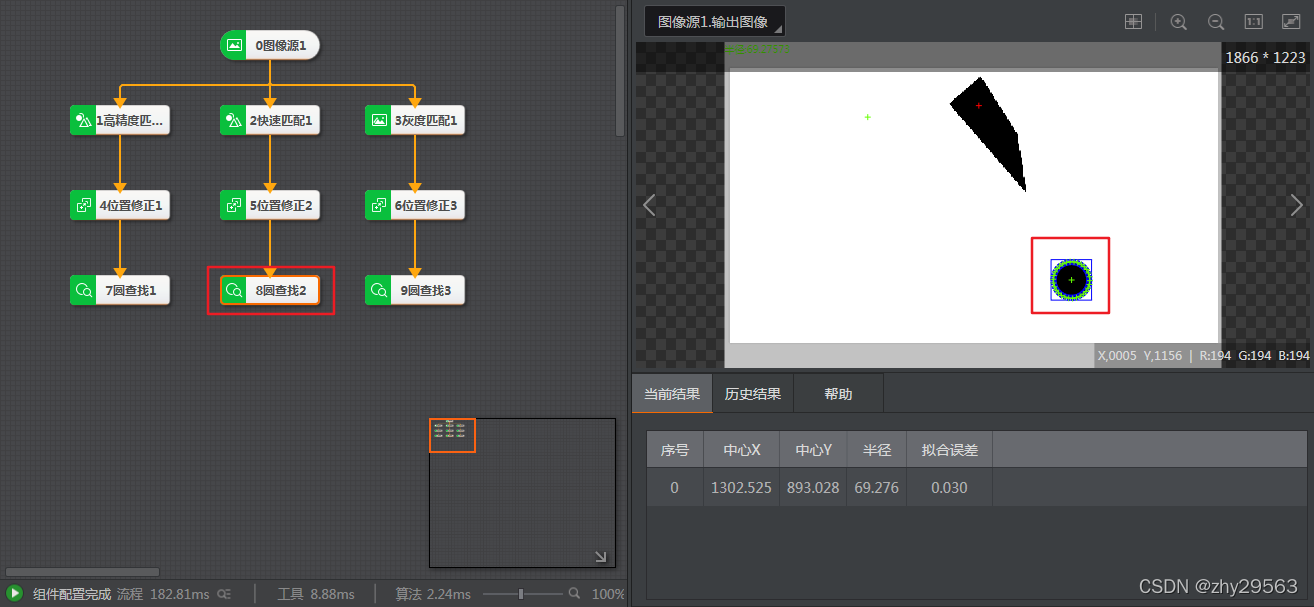

- 运行一次流程,位置修正模块创建的基准自动的更新到圆查找模块
- 打开圆查找模块,将圆形查找区域放置在圆形特征的边缘处,其余参数保持默认值

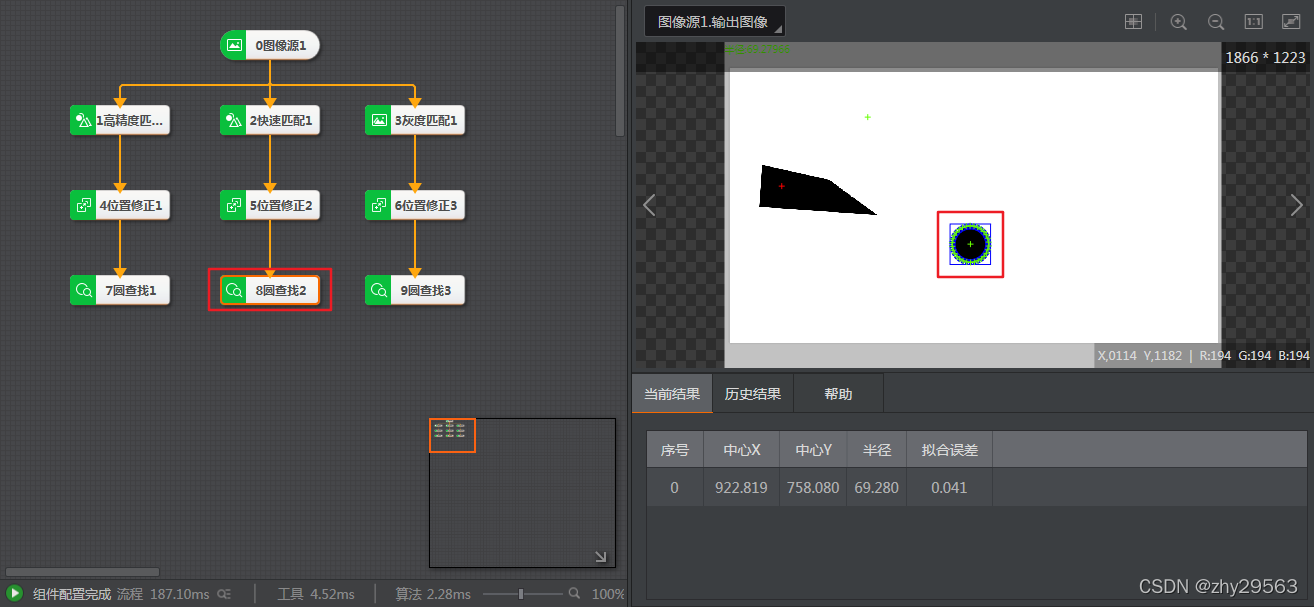

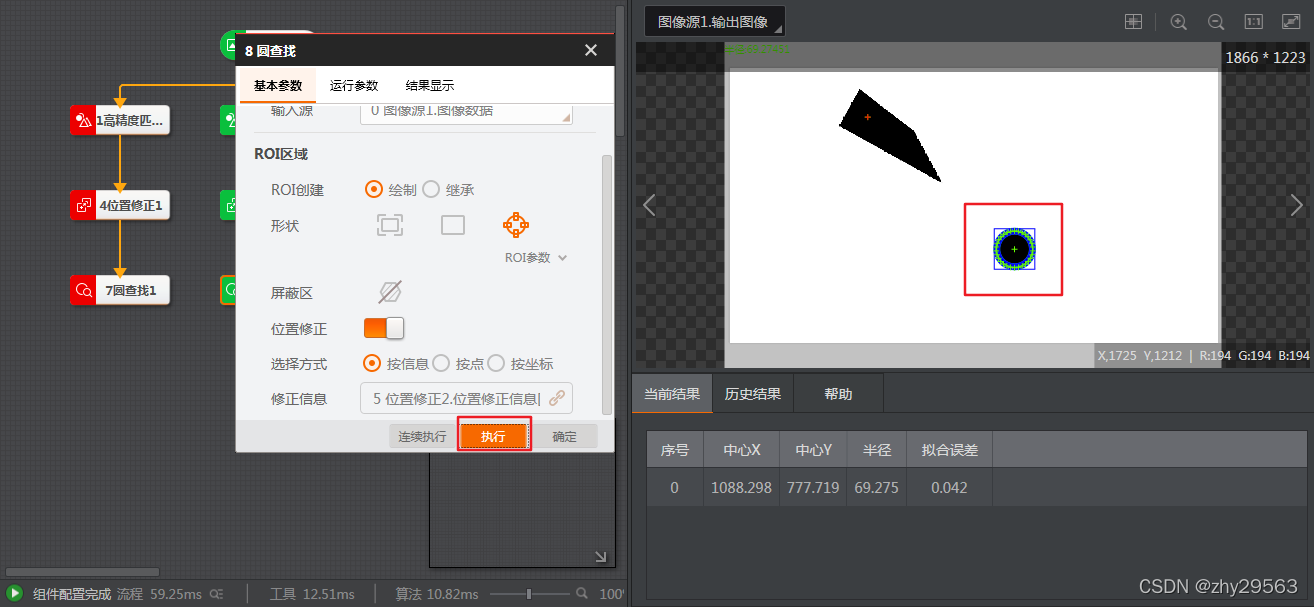

- 点击圆查找模块的运行按钮,获取圆查找的结果
4. 验证效果

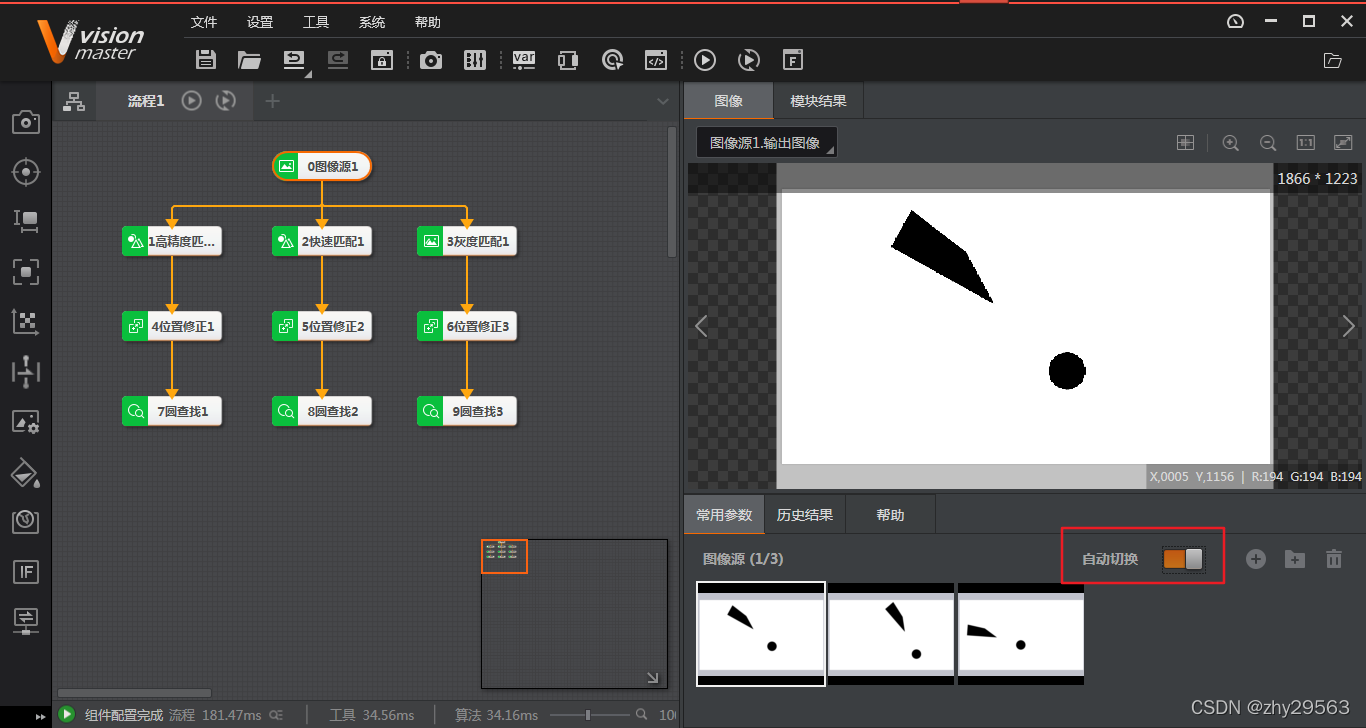

- 选中图像源,开启自动切换
- 点击流程运行按钮,将看到动态跟随的效果。
