变压器的设计参数

变压器的设计参数：

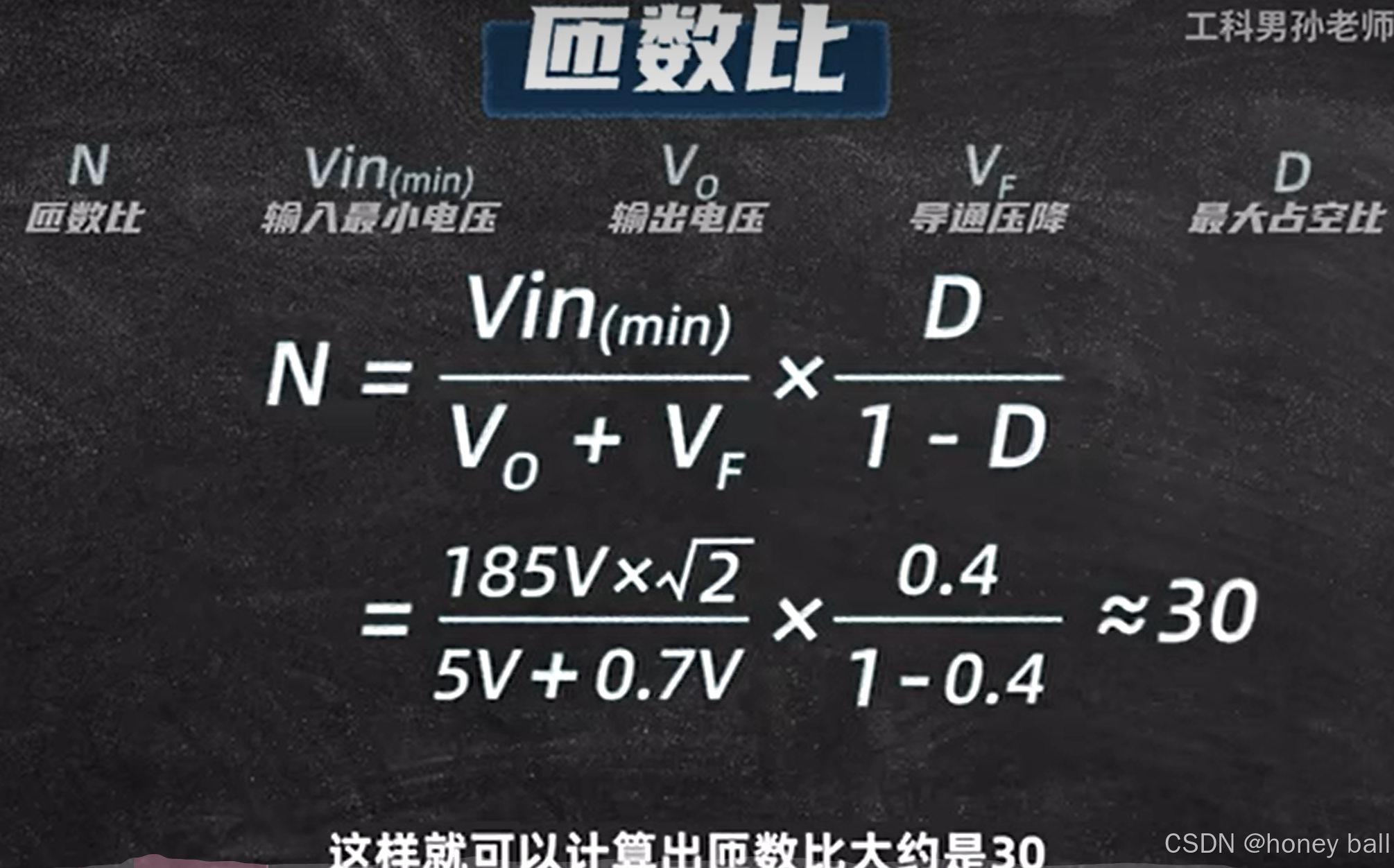

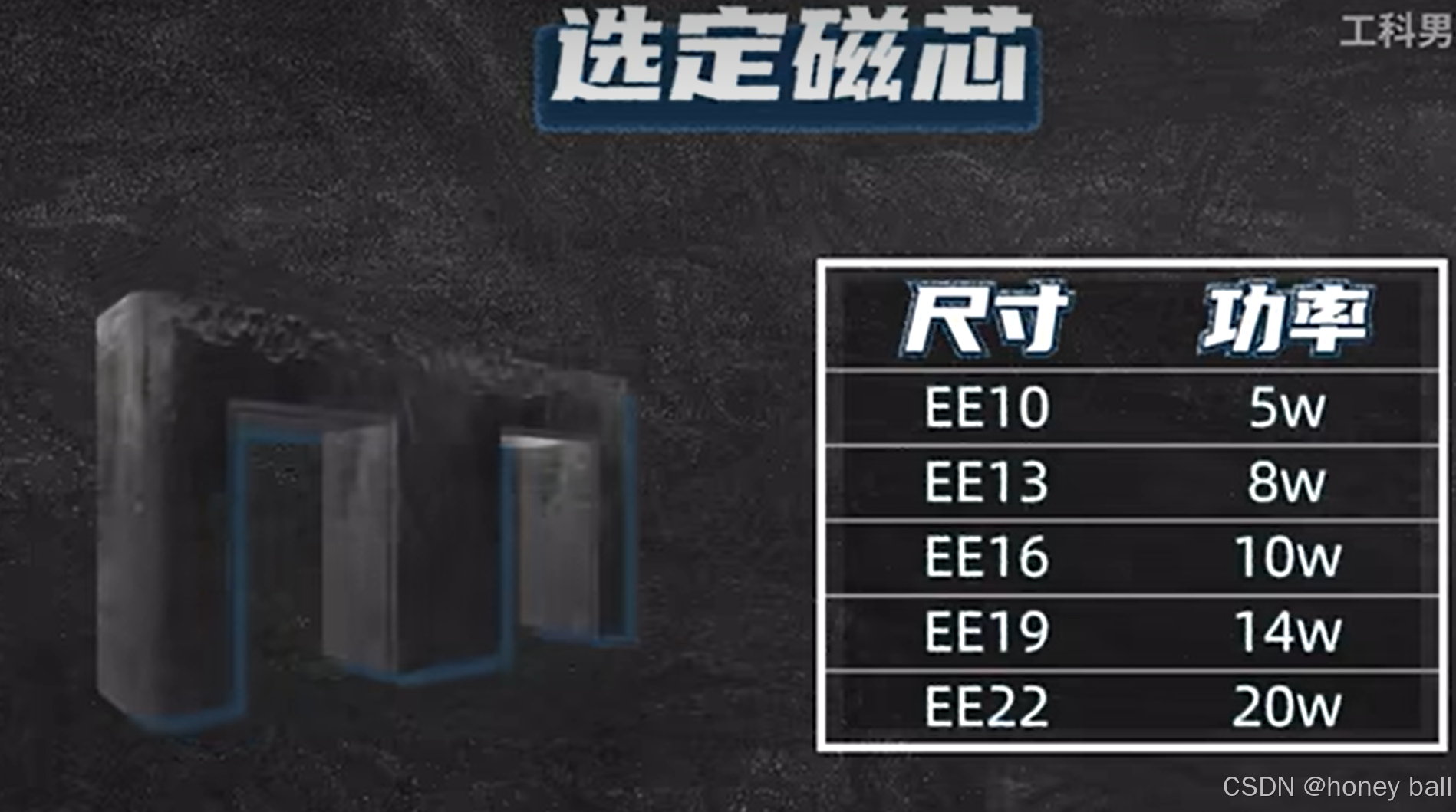

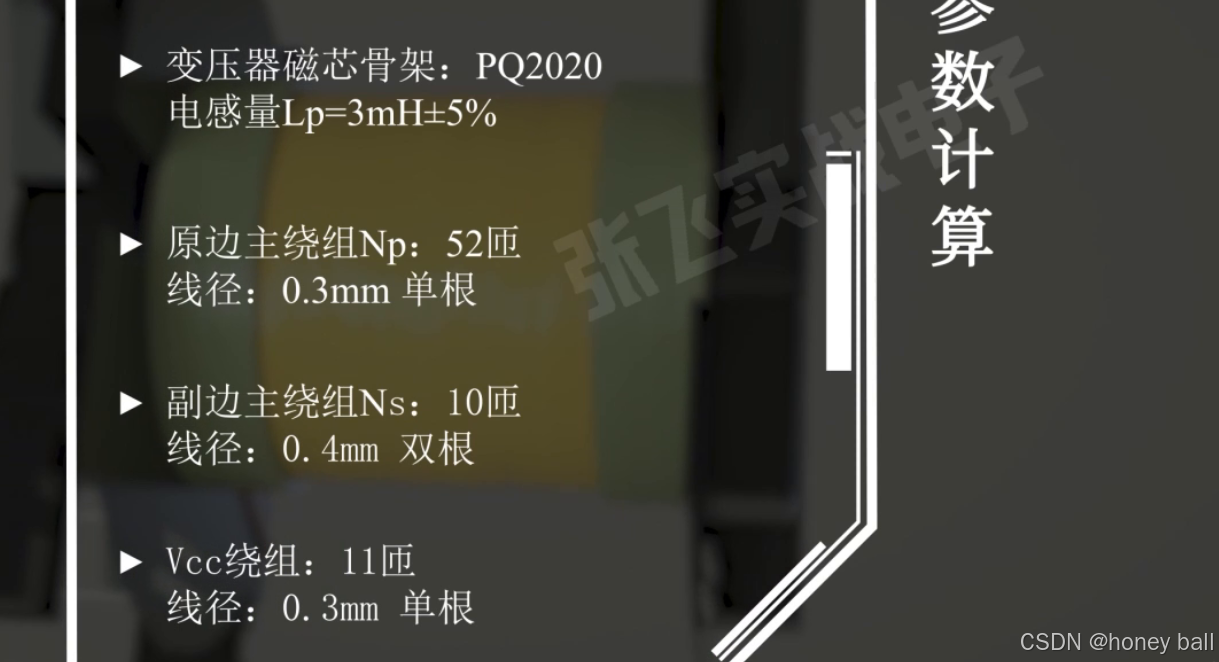

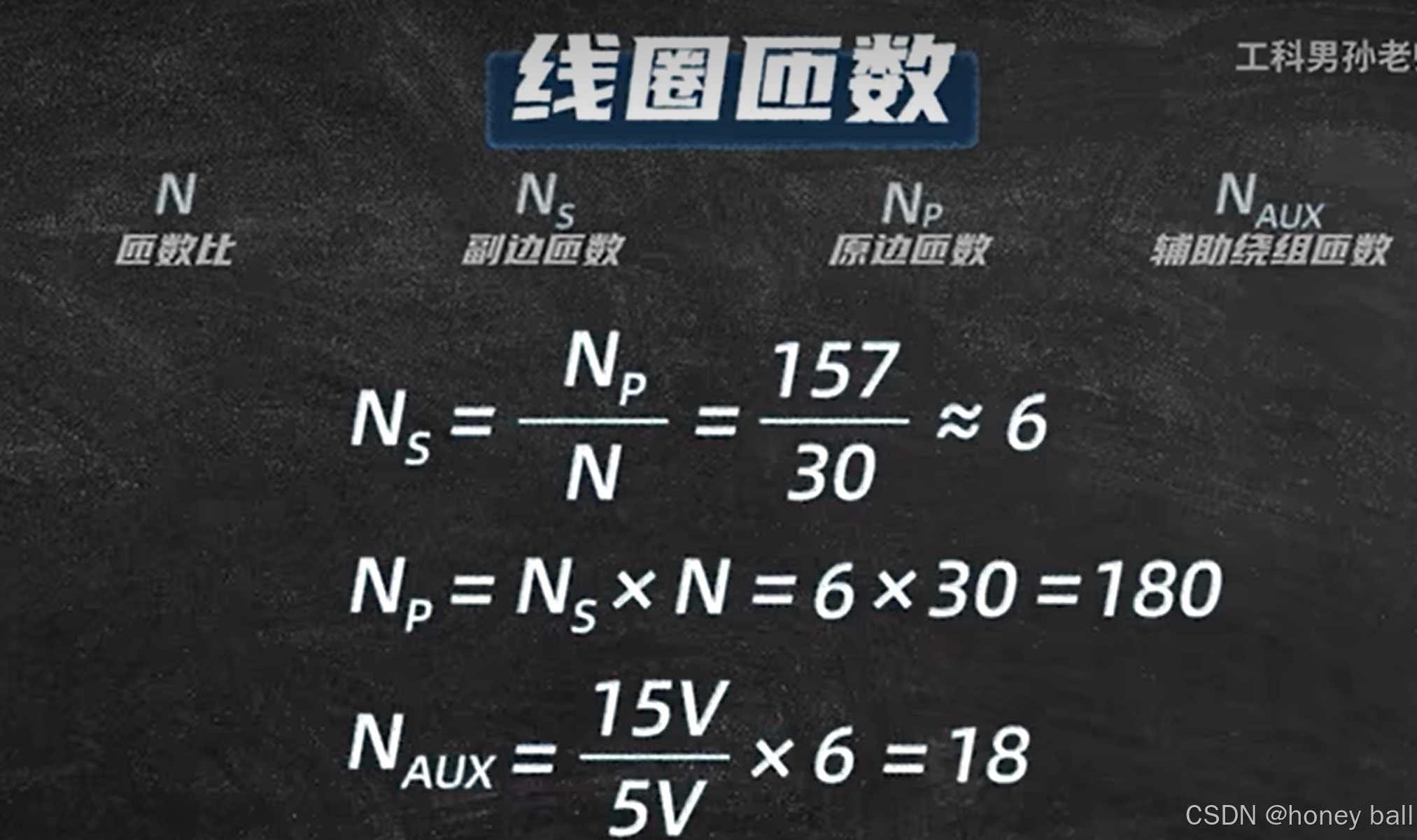

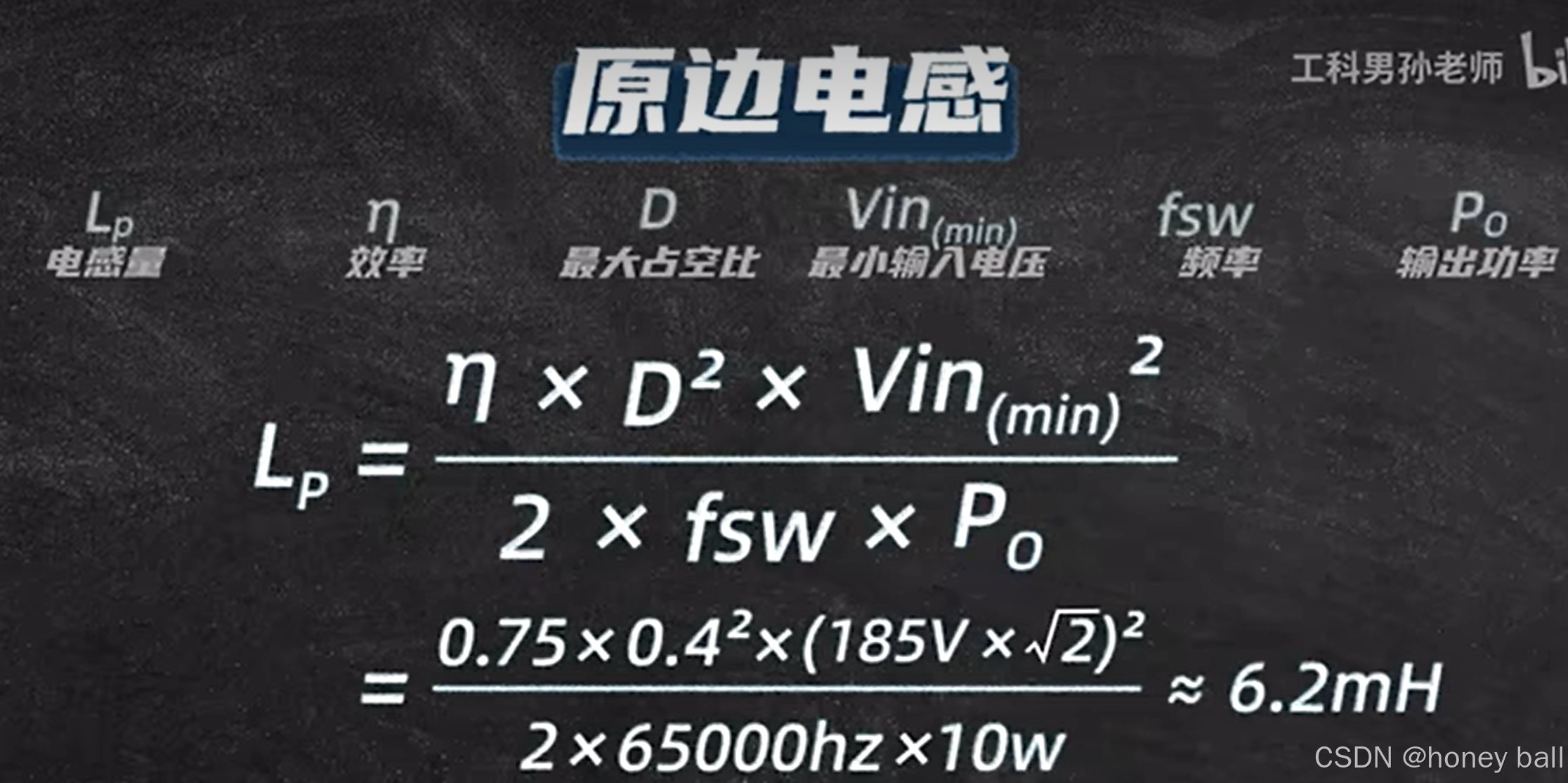

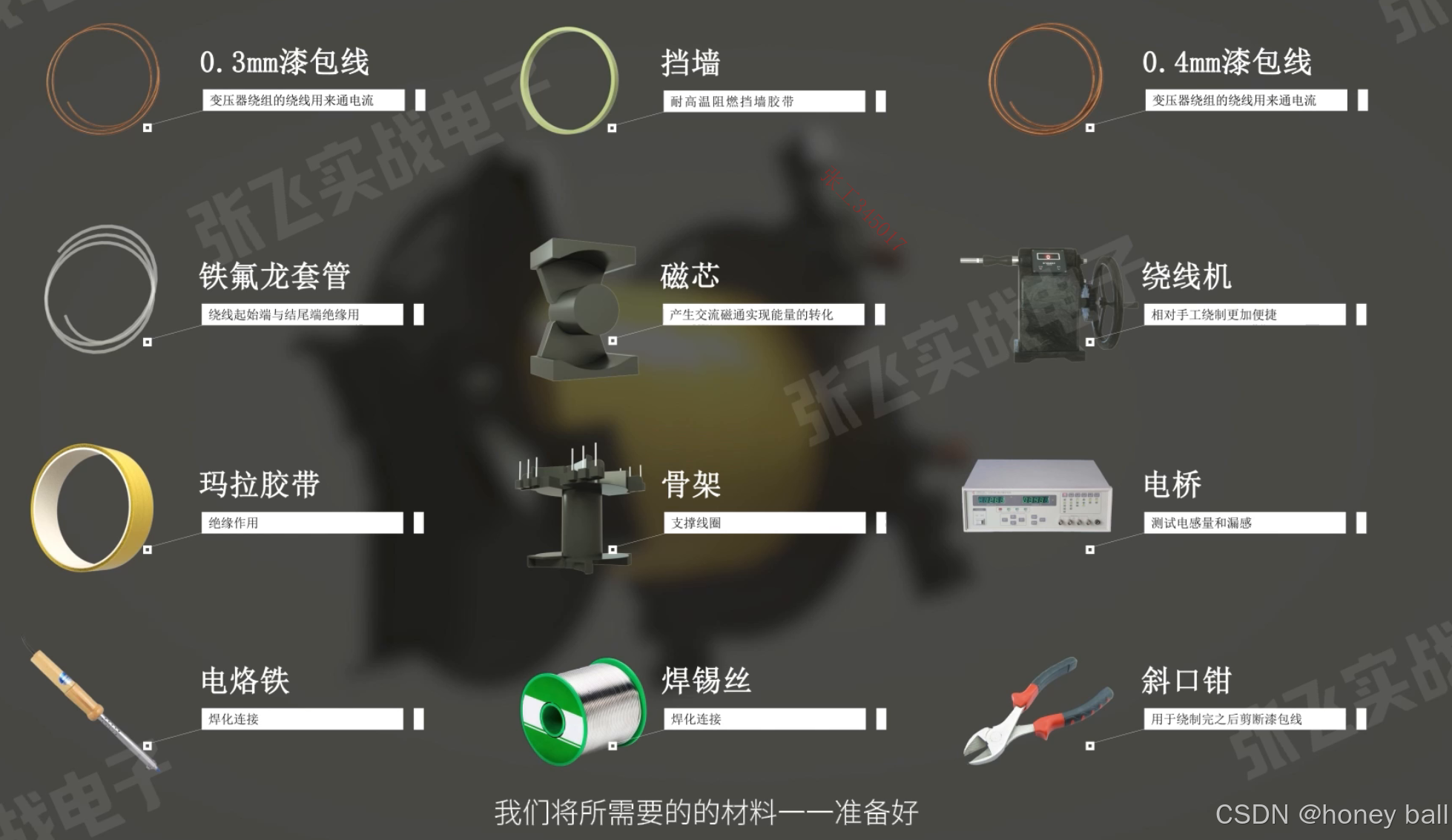

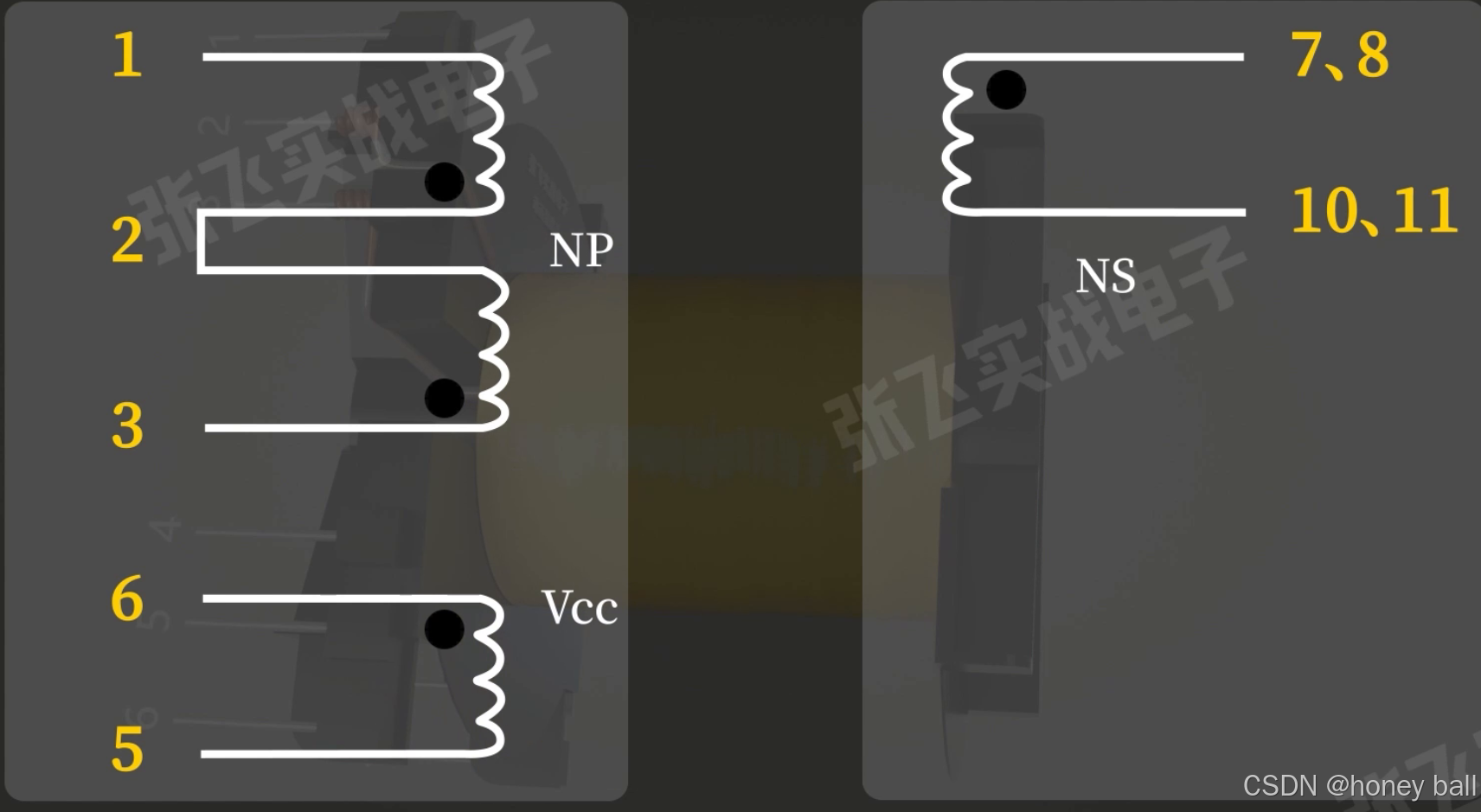

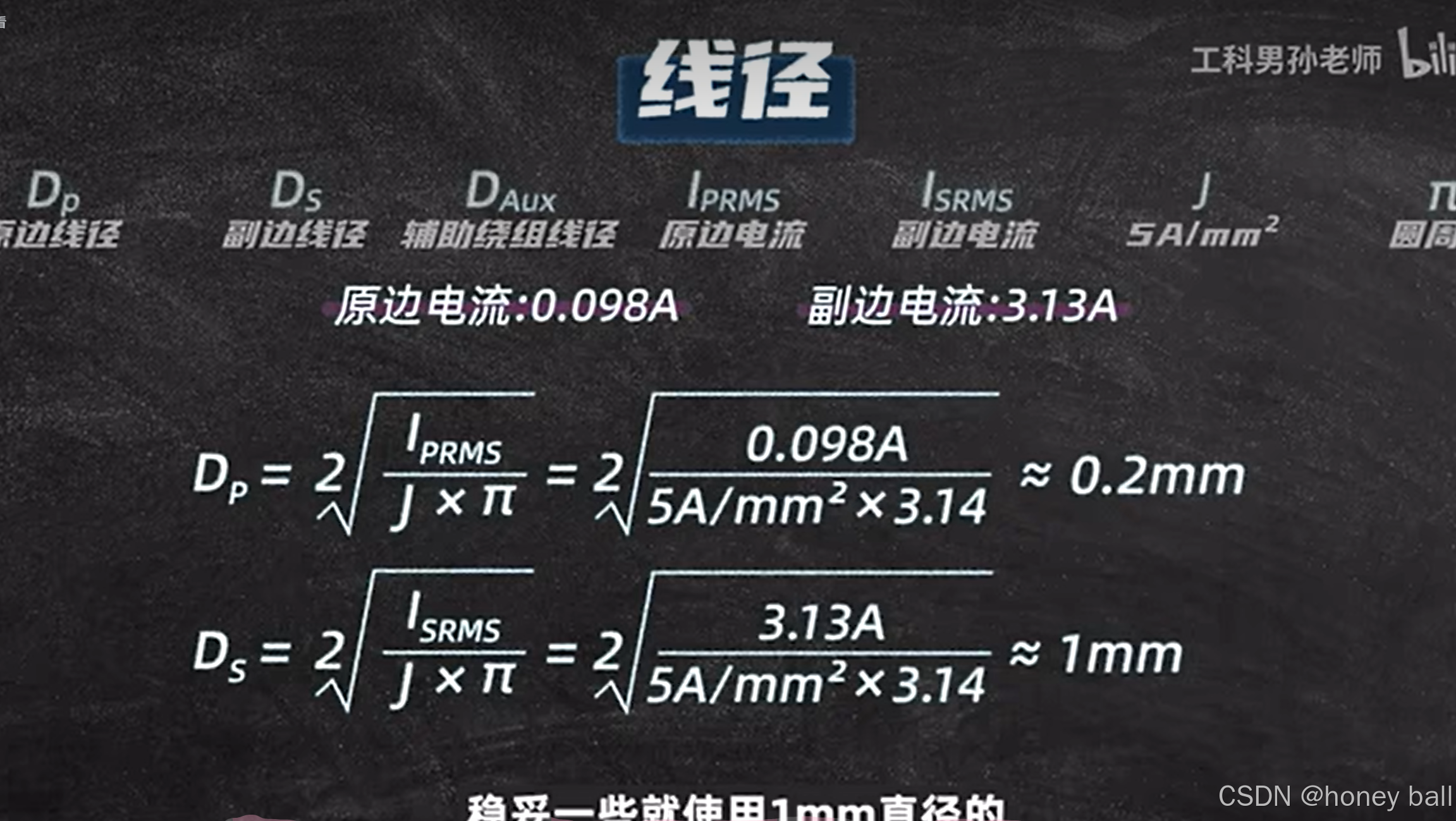

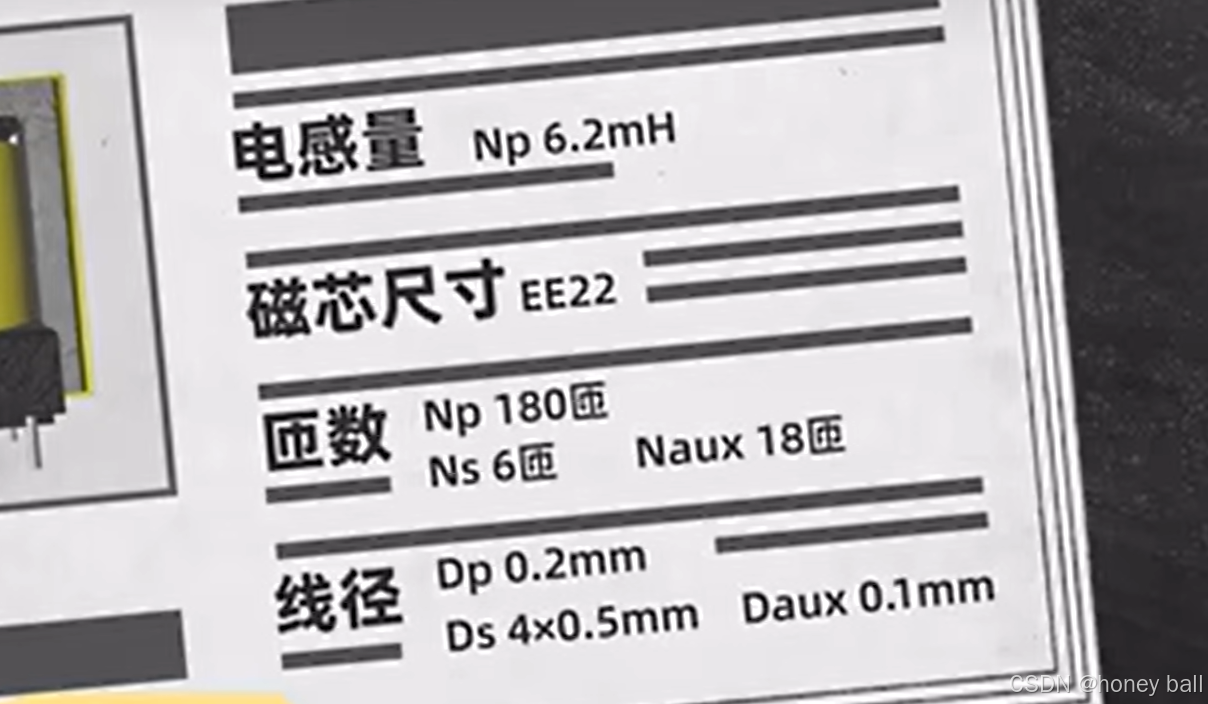

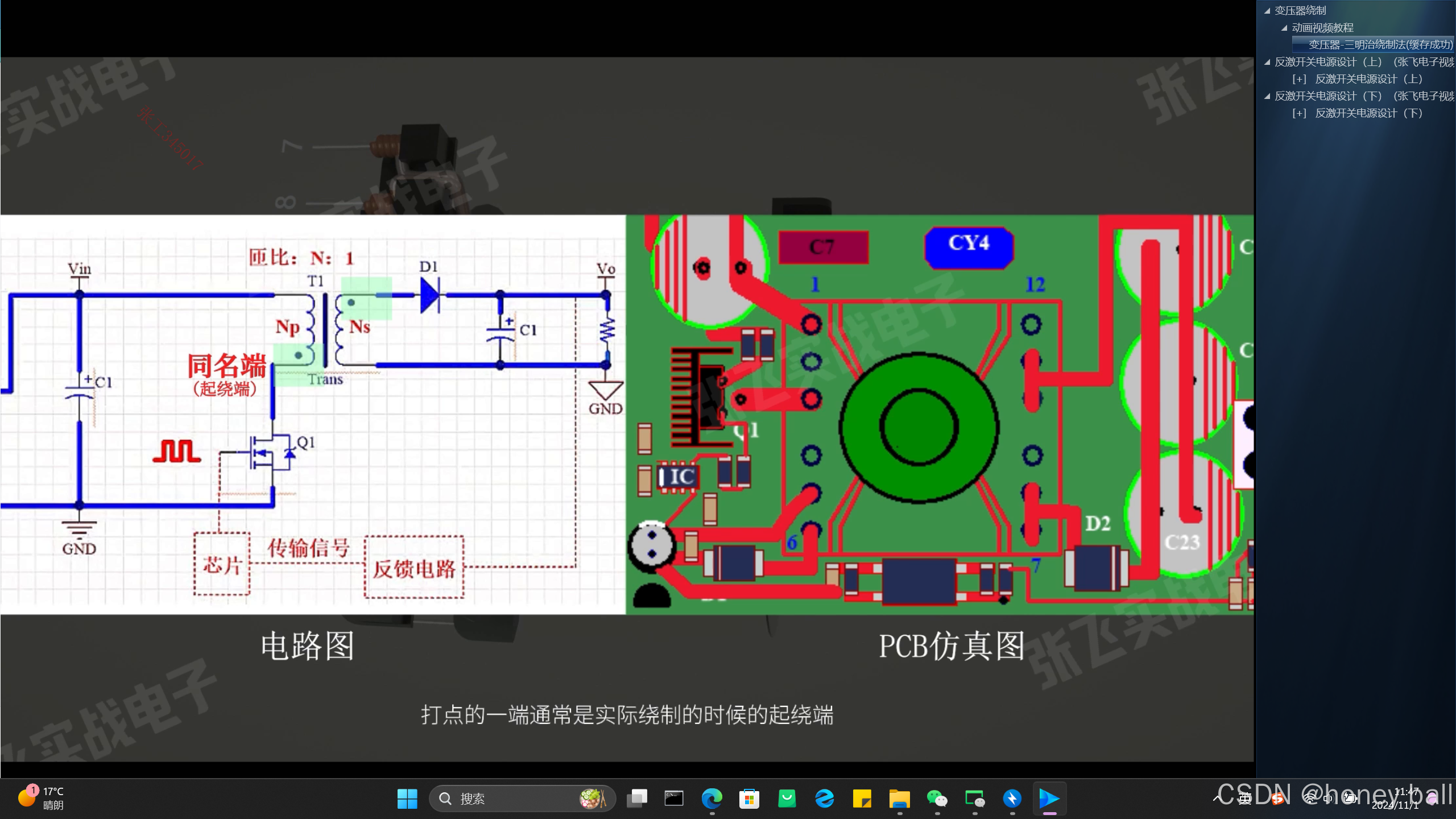

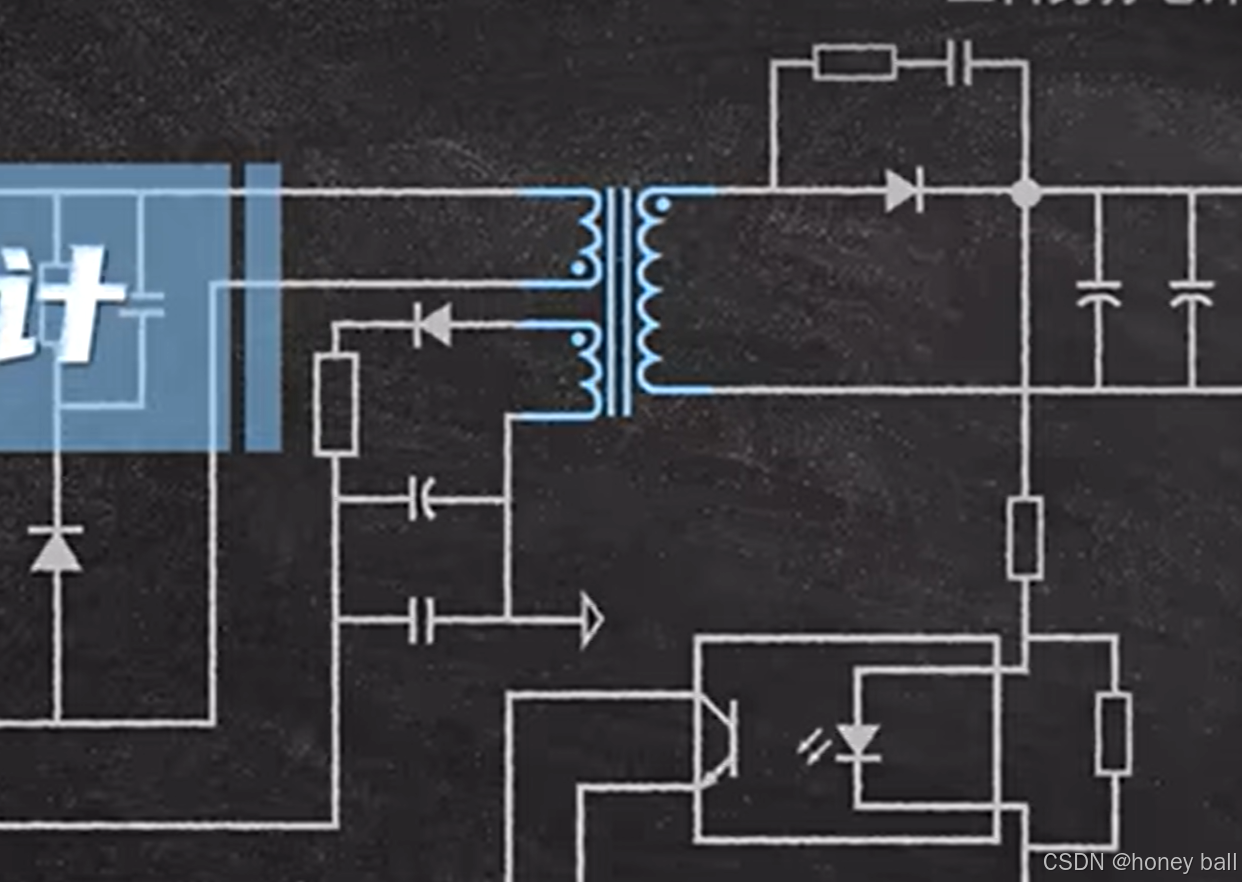

打点的一端是同名端，也就是变压器绕制的起始端：

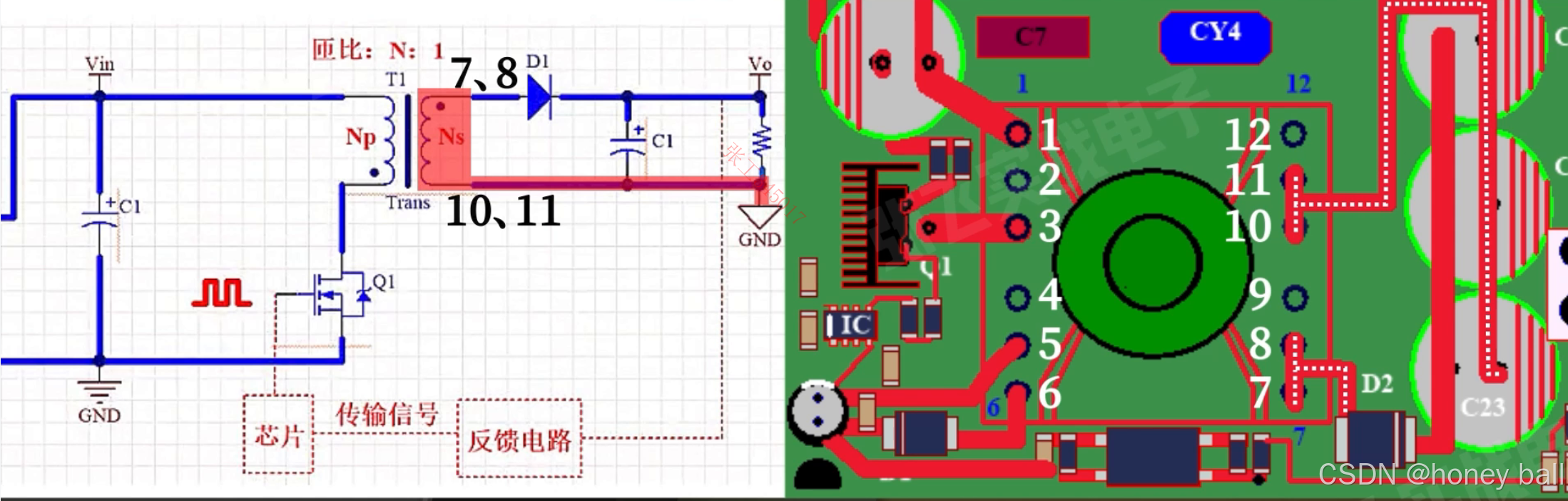

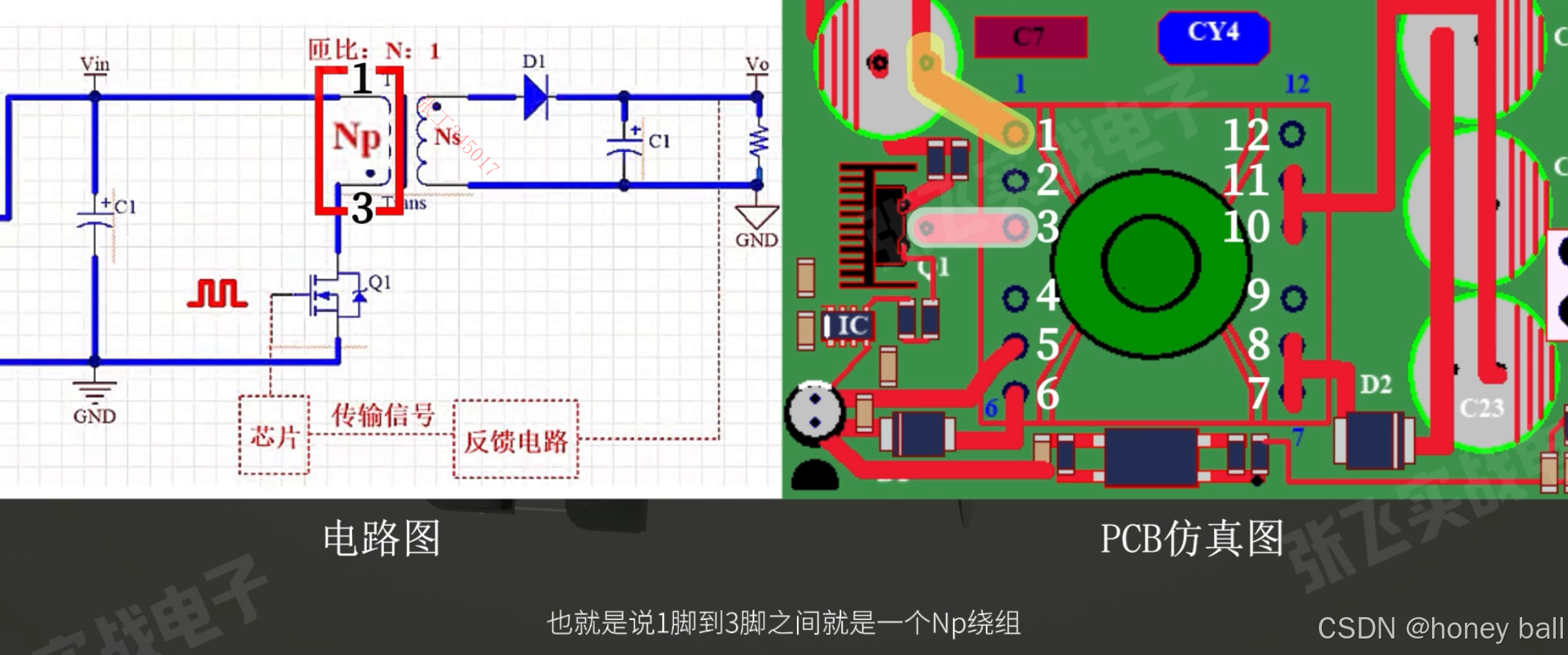

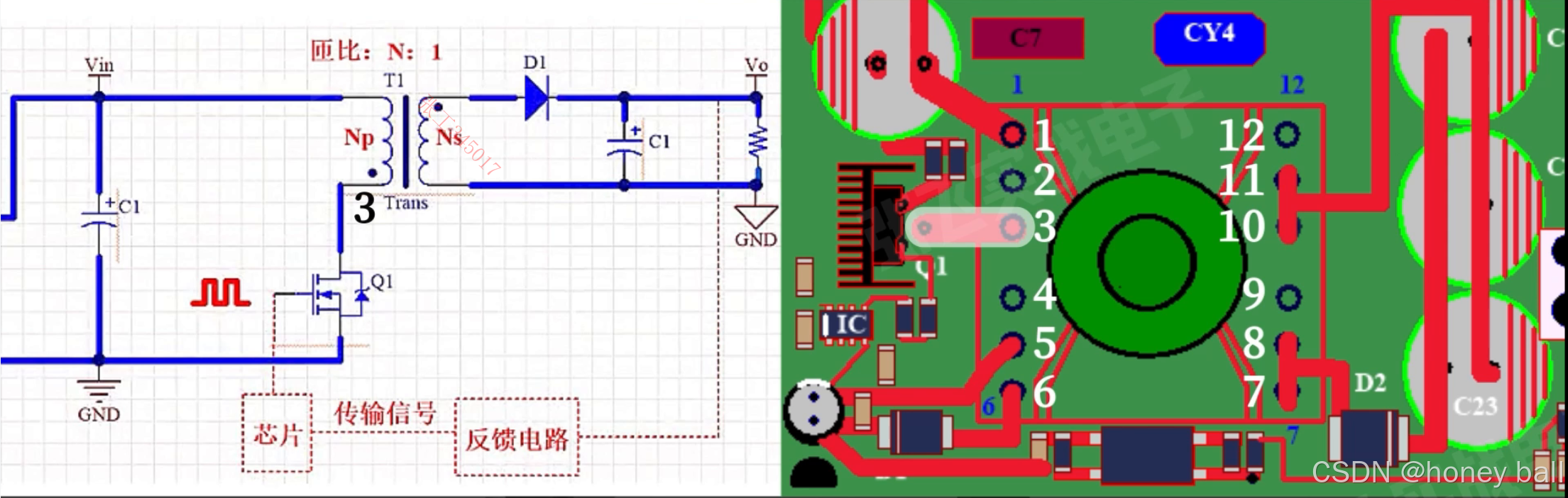

对比右侧，可以看到变压器的3号引脚是连接MOS的一端：

1为异名端，对应右侧变压器的1号引脚：

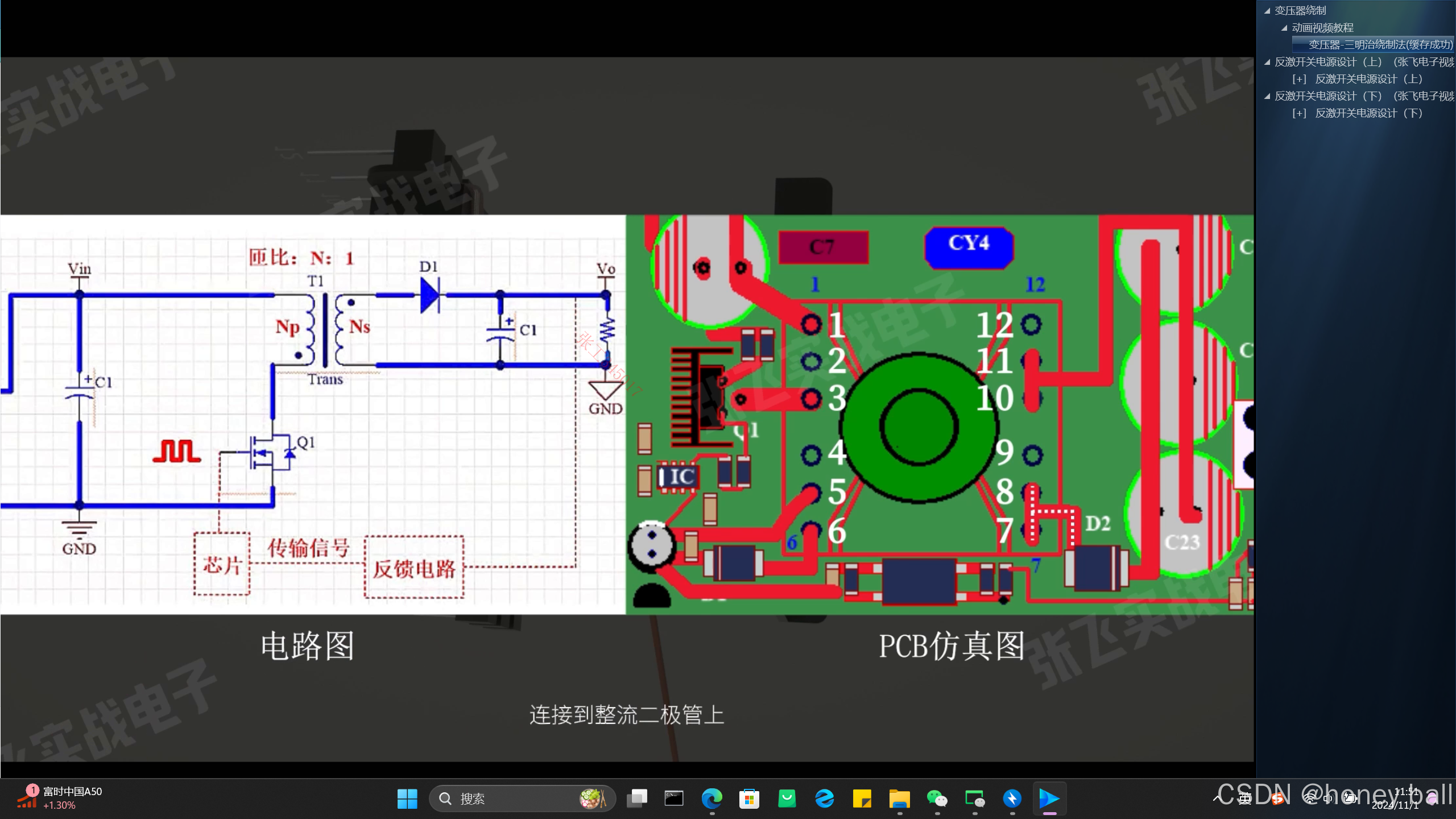

右侧图中7脚和8脚是连接在一起的，连接在整流二极管上面：

10和11脚短接，对应输出滤波电容的负极：

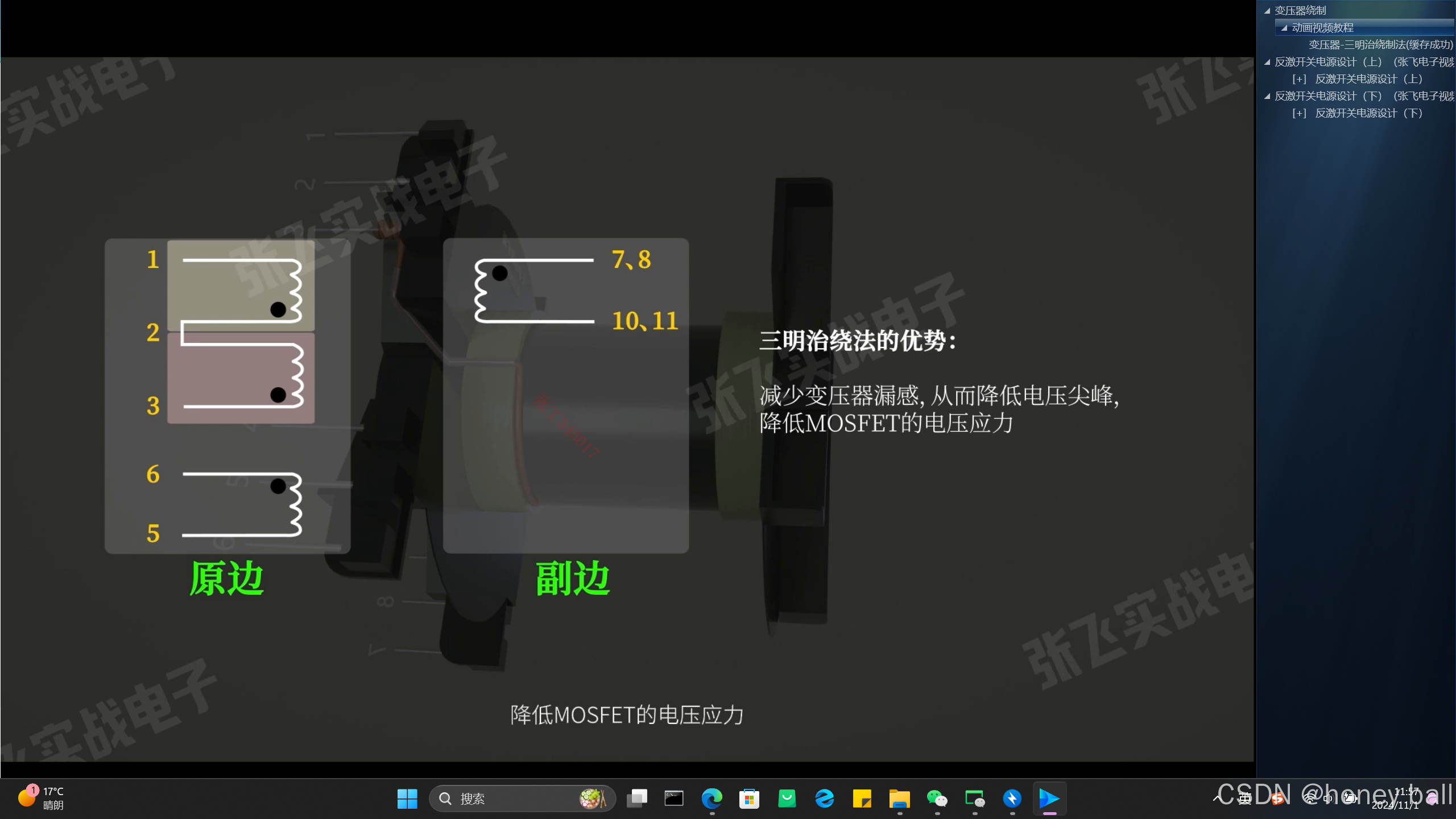

变压器绕制过程中的三明治绕法：

具体来说，在三明治绕法中，首先绕制一层线圈，然后在其上或下放置绝缘材料，再绕制第二层线圈。这样交替的方式形成类似于三明治的结构。通过这种方式，可以有效减小绕组之间的电磁干扰，提高变压器的性能和稳定性。

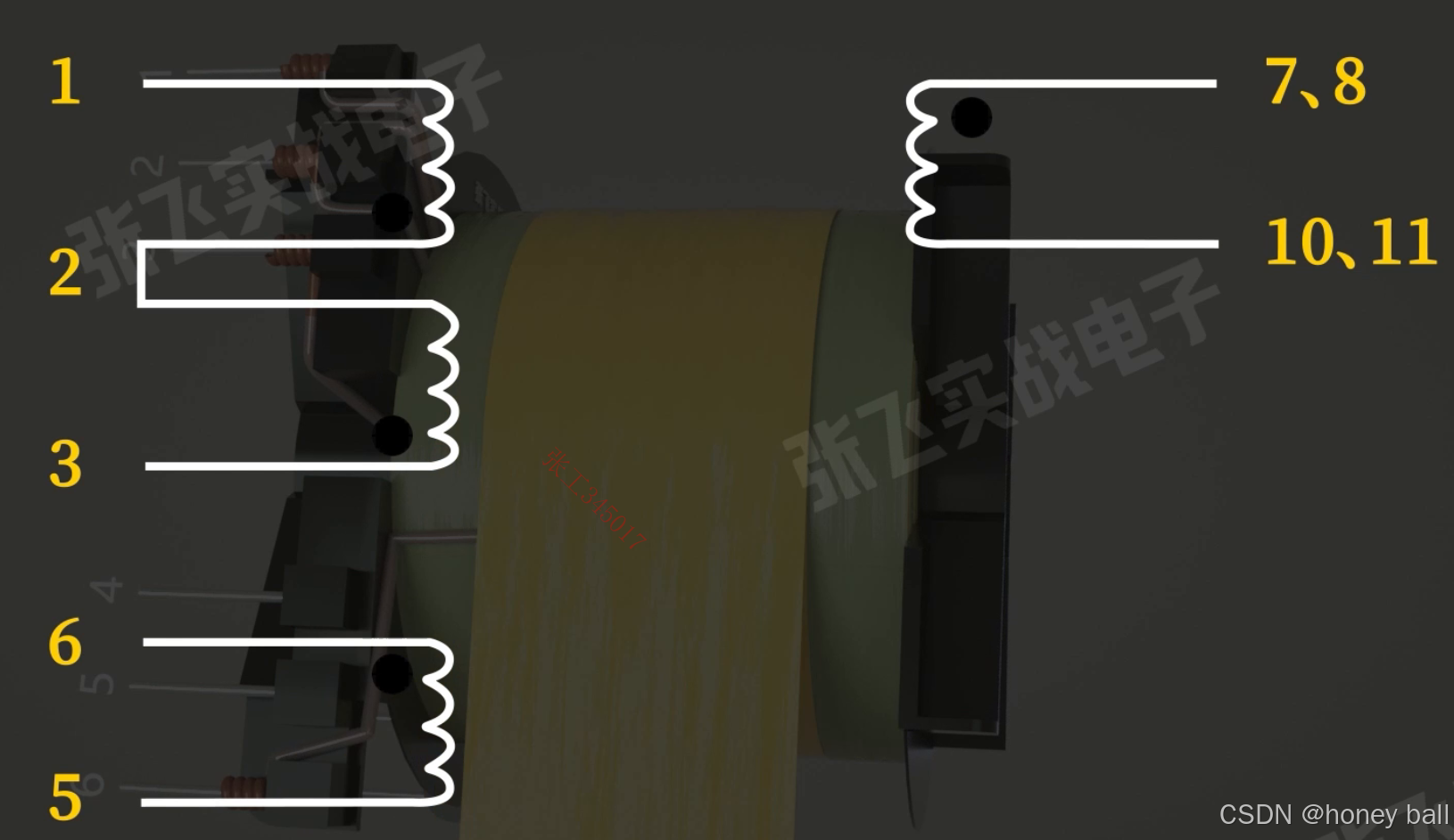

下图中有黑点的是同名端，也就是线圈的起始绕制位置：

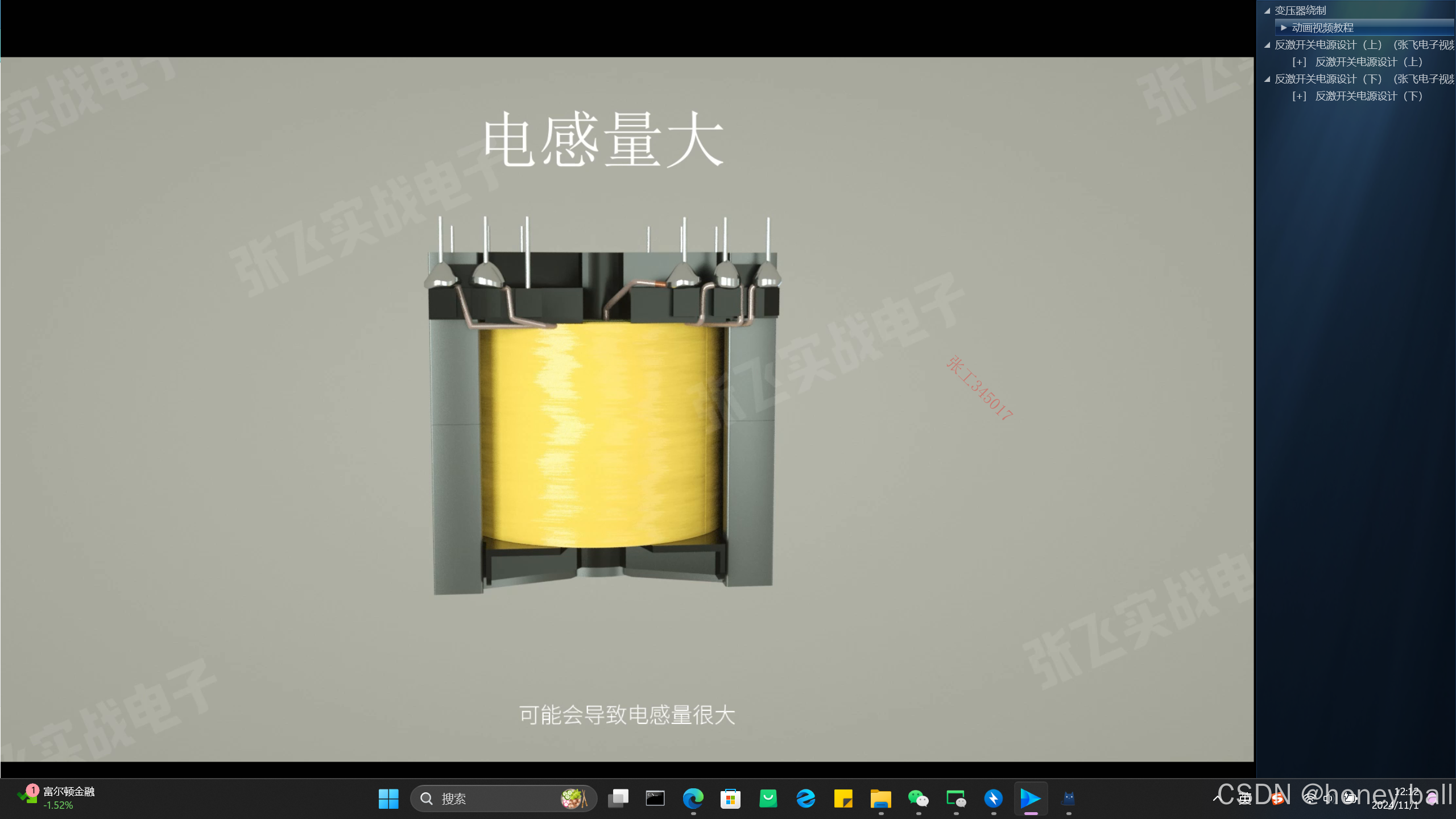

如果将磁芯直接放置进去的话，可能导致电感量很大：

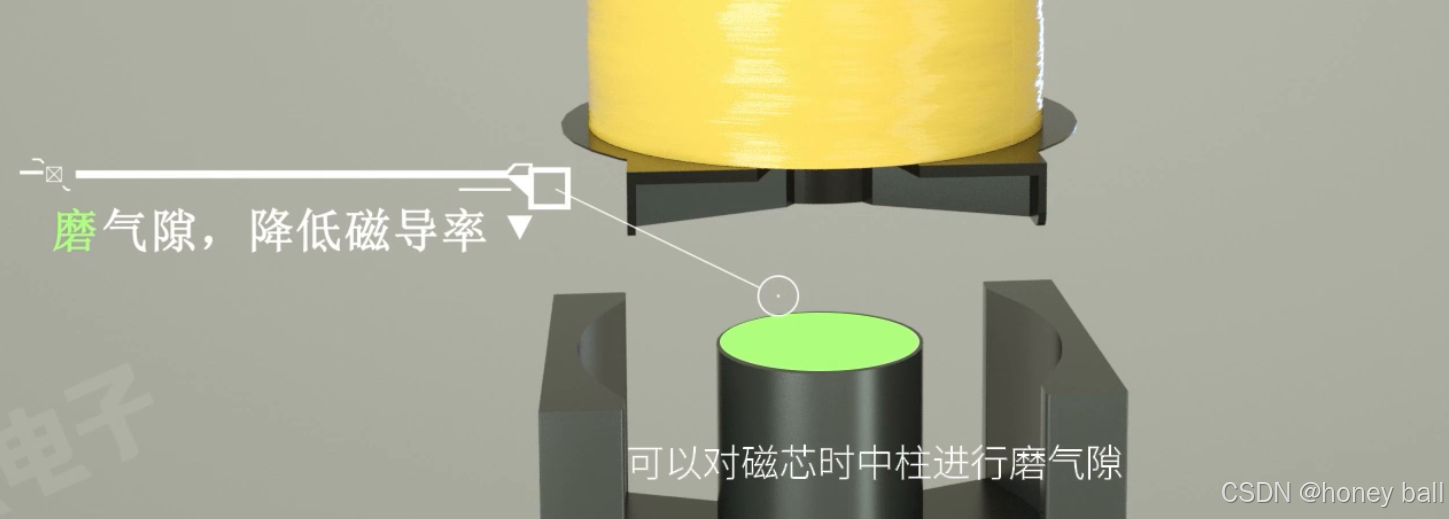

可以对磁芯中柱进行磨气隙处理;

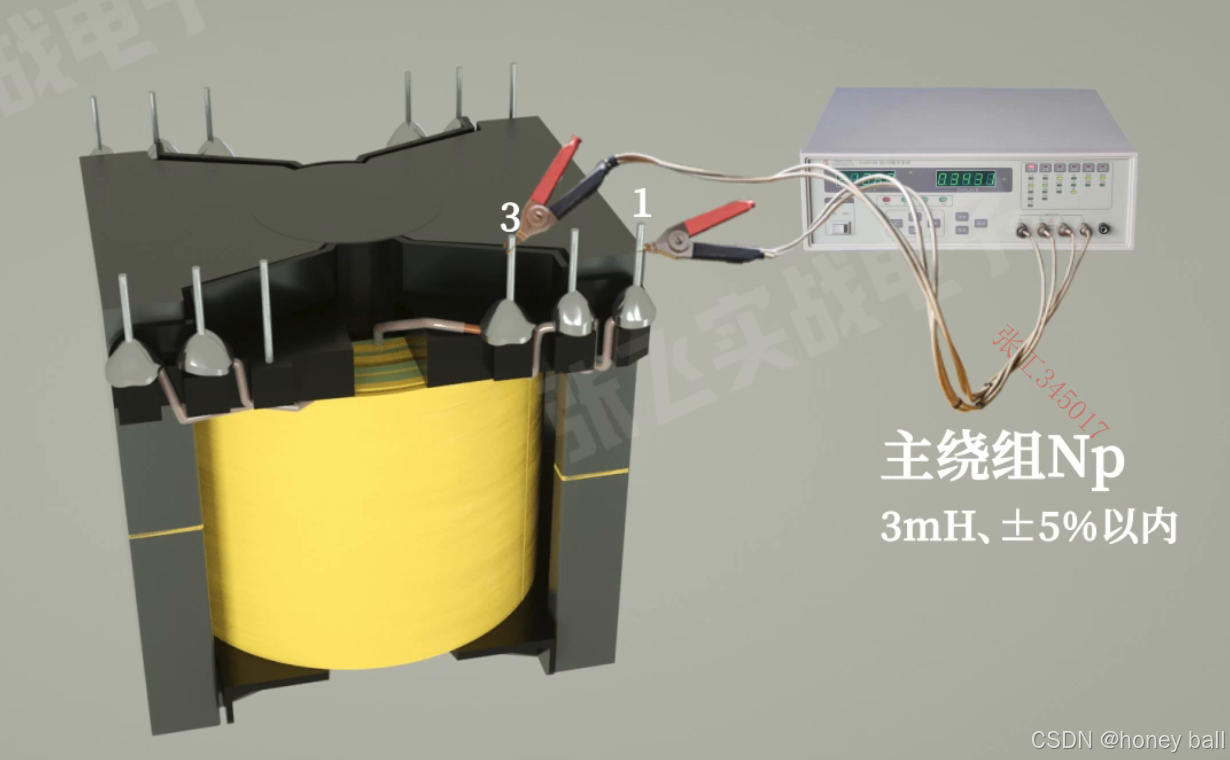

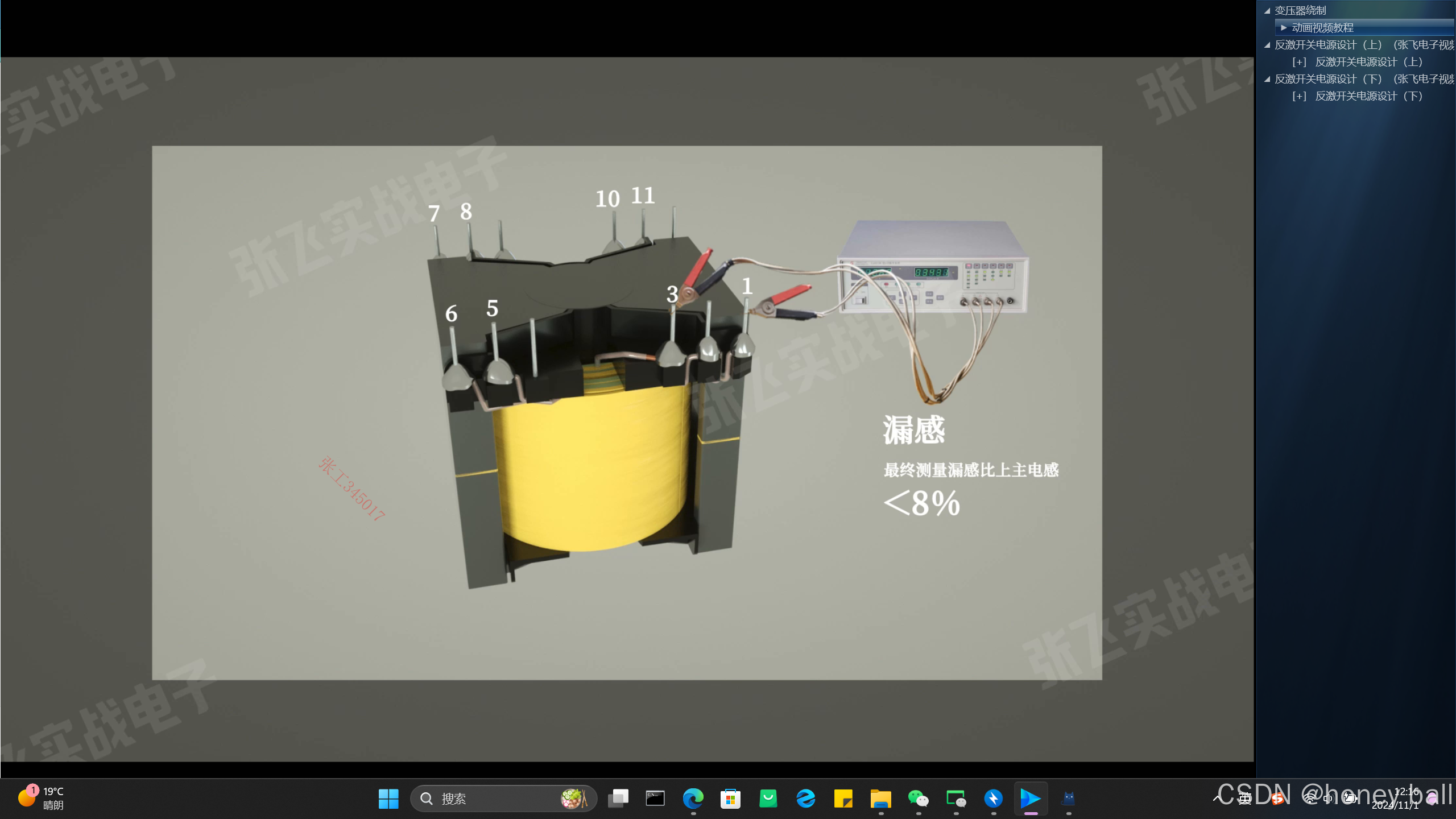

用LCR电桥对主绕组的电感量进行测试：

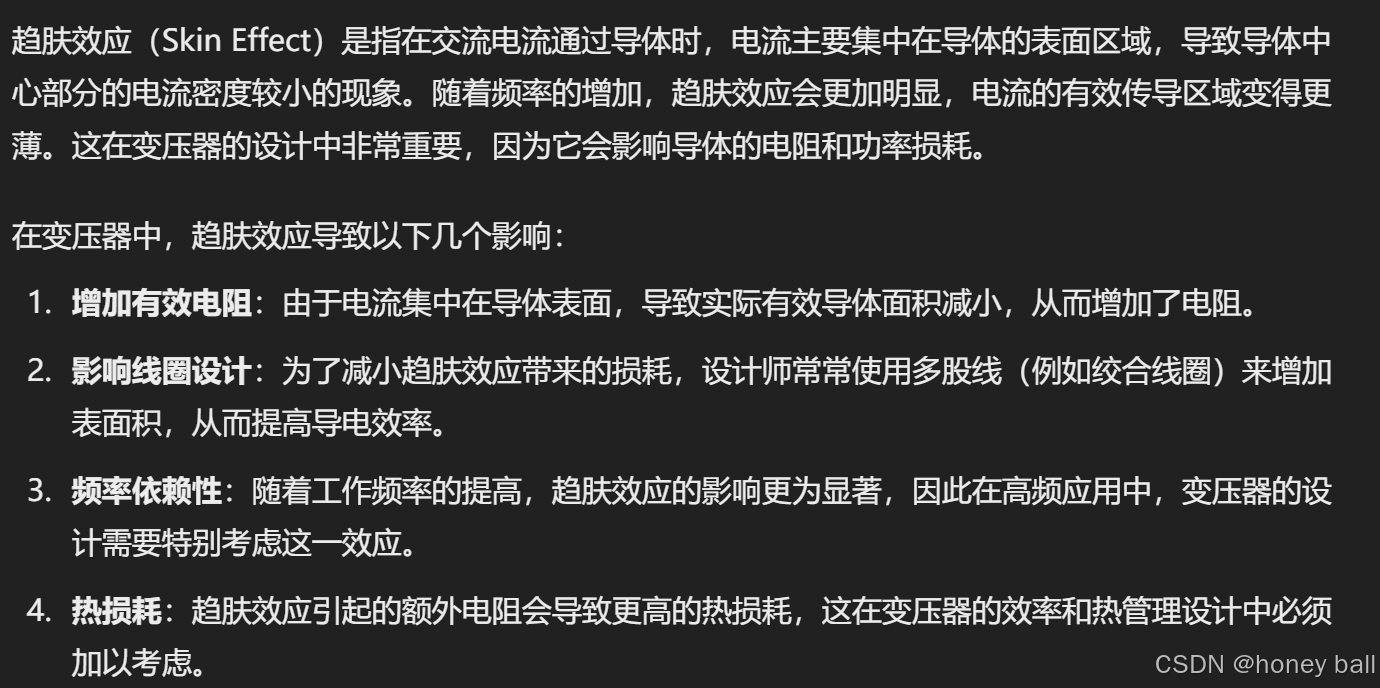

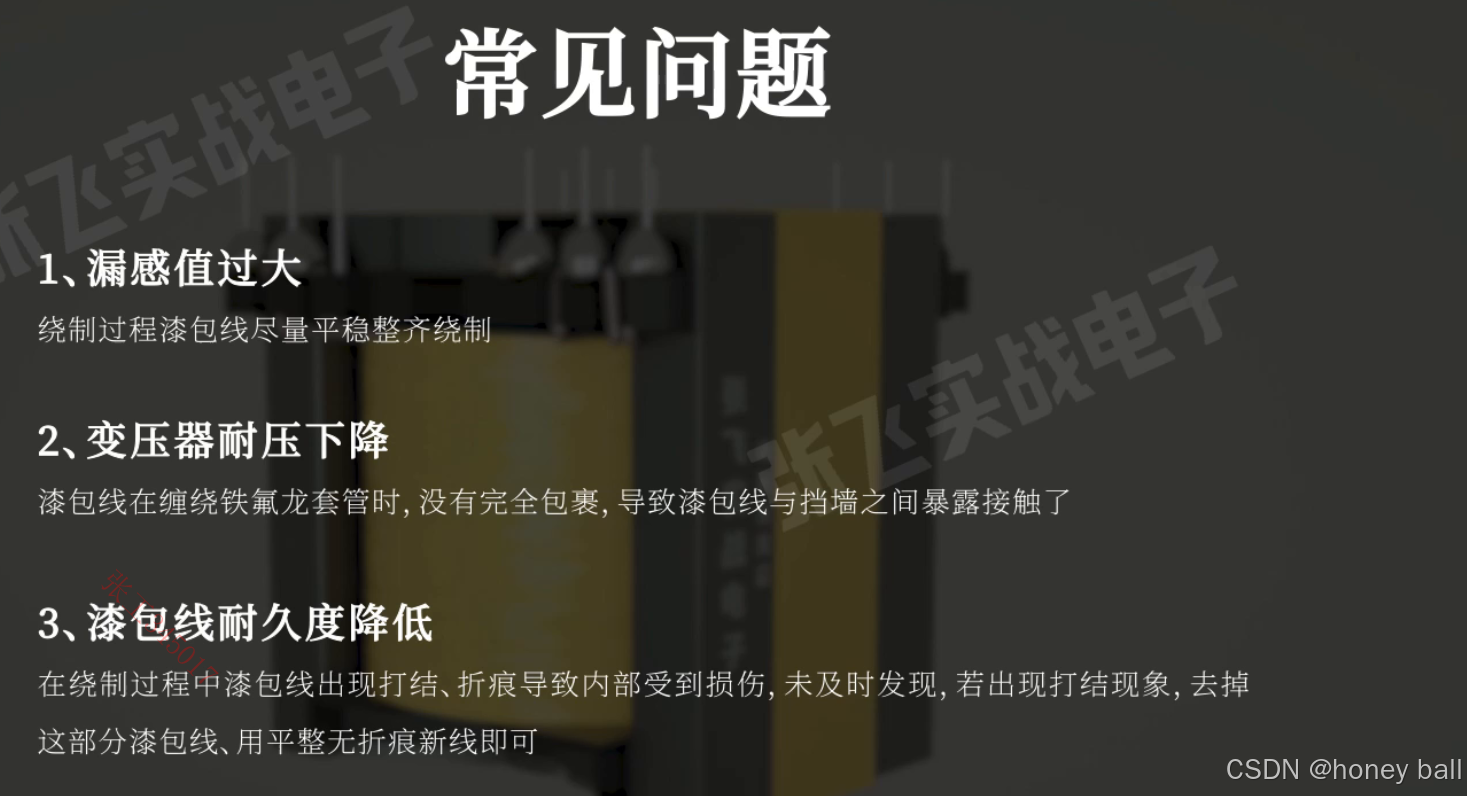

变压器中的趋肤效应：
