一、变压器定义：

变压器有一个基本的电路符号，但是各种不同结构的变压器其电路符号是不同的，从变压器的电路符号上可以看出变压器的线圈结构等情况。在电路符号中变压器用字母B或者T表示，T是英语Transfromer (变压器)的缩写。

变压器是利用其一次(初级)、二次(次级)绕组之间圈数( 匝数)比的不同来改变电压比或电流比，实现电能或信号的传输与分配。

二、七大变压器电路符号（重点）

如下所示。

1、

它有两组线圈： 1~2为初级线圈(这里的线圈又可以称为绕组)，3~4为次级线圈。电路符号中的垂直实线表示这一变压器有磁芯。

2、

该变压器有两组次级线圈，3~4为一组，5~6为另一组。电路符号中有实线的同时还有一条虚线，表示变压器初级线圈和次级线圈之间设有屏蔽。屏蔽层一端接电路中的地线(绝不能两端同时接地)，起抗干扰作用。这种变压器主要用做电源变压器。

3、

初级线圈和次级线圈一端画有黑点，是同名端的标记，表示有黑点端的电压极性相同，两端点的电压同时增大，同时减小。

4、

变压器初、次级没有实线，表示这种变压器没有铁芯。

5、

变压器的次级线圈有抽头，即4脚是次级线圈~5的抽头，两种情况：一是当3~4之间匝数等于4~5之间匝数时，4端称为中心抽头;二是非中心抽头，即此时3~4和4~5之间匝数不等。

6、

初级线圈有一个抽头2，可以输入不同等级的交流市电。

7、

这种变压器只有一个线圈，2个抽头，这是一个自藕变压器。若2~3之间为初级线圈，则它是升压变压器;若1~3之间为初级线圈，2~3之间为次级线圈，则是降压变压器。

三、理解变压器电路符号时注意以下几点：

( 1) 变压器电路符号与电感器电路符号有着本质的不同，电感器只有一个线圈，变压器有两个以上线圈。

(2) 变压器电路符号没有一个统一的具体形式，变化较多。

(3)从电路符号上可以看出变压器的结构，对分析变压器电路及检测变压器都非常有益。

(4)自耦变压器电路符号与电感器电路符号类似，但是前者必有一个抽头，而后者没有抽头，要注意它们之间的这一区别。

四、中心抽头变压器原理

中心抽头变压器是一种常用的电力变压器，其原理是利用电磁 感应的原理将输入的电压通过变压器的变压作用，得到所需的输出 电压。中心抽头变压器的原理是基于磁感应定律和法拉第电磁感应定律，通过变压器的磁路和线圈的匝数比来实现电压的升降。

匝数相等才叫中心抽头、匝数不相等叫非中心抽头

首先，我们来看一下中心抽头变压器的结构。

中心抽头变压器 由铁芯、一组或多组绕组、绝缘材料等组成。铁芯是变压器的磁路， 它能够有效地传导磁通，提高变压器的效率。绕组则是变压器的线 圈，通过绕组的匝数比来实现电压的变换。绝缘材料则是用来隔离绕组和铁芯，防止绕组和铁芯之间的短路。

其次，我们来看一下中心抽头变压器的工作原理。

当输入电压 加到变压器的一侧绕组上时，根据法拉第电磁感应定律，绕组中会 产生感应电动势，从而在另一侧绕组上产生相应的输出电压。而中 心抽头变压器之所以称为中心抽头，是因为其次级绕组是由两个相 等匝数的绕组分别连接到输入绕组的两端，并且中间有一个中心引出点。这样，当输入电压加到一侧绕组上时，输出电压可以通过中心引出点取得，从而实现输出电压的调节。

最后，我们来看一下中心抽头变压器的应用。

中心抽头变压器 广泛应用于电子设备、通信设备、医疗设备等领域。在实际应用中， 中心抽头变压器可以根据需要来调节输出电压，从而满足不同设备的工作需求。同时，中心抽头变压器还可以起到隔离和稳压的作用， 保护设备免受电压波动的影响，确保设备正常工作。

五、抽头也有两种情况

回到电源变压器，初级绕组不变，次级绕组有抽头。抽头也有两种情况：

一种是次级绕组抽头接地线

象刚才看到的就是，它能输出两组交流电压，我们在《自学显示器维修》视频教程中有详细讲解（如图1所示）。

图1 次级绕组抽头接地

另一种就是二次绕组抽头不接地线，下端接地线。

二次抽头变压器电路分析

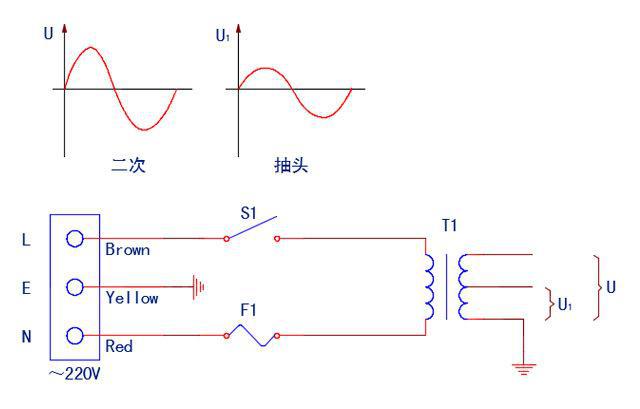

二次绕组有抽头，下端接地线，这样它就有两组交流输出电压。其中U1是抽头与地线之间的输出电压，U是整个二次绕组上的输出电压，比U1要大（如图2所示）。

图2  二次抽头变压器电路图

由于二次绕组下端接地，所以另外两个端点输出的交流电压相位相同，抽头上的输出电压幅度小于绕组上端的电压幅度，流过二次绕组抽头以下绕组的电流大于流过二次绕组抽头以上绕组的电流。



 变压器符号_电子电路-普通变压器基础

 普通变压器的种类表 7-1 按使用情况划分普通变压器的解说外形特征(1)变压器通常有一个外壳，有的是金属的外壳，但有些变压器没有外壳，形状也不一定是长方体。(2)变压器引脚有许多，最少有三根，多的达十多根，各引脚之间一般不能互换使用。(3)变压器与其他元器件在外形特征上有明显的不同，所以在线路板上很容易识别。电路符号在电路符号中变压器用字母 B 或 T 表示，其中 T 是英语 Transforme...

一、普通变压器的种类

表7-1 按使用情况划分普通变压器的解说

二、外形特征

(1)变压器通常有一个外壳，有的是金属的外壳，但有些变压器没有外壳，形状也不一定是长方体。

(2)变压器引脚有许多，最少有三根，多的达十多根，各引脚之间一般不能互换使用。

(3)变压器与其他元器件在外形特征上有明显的不同，所以在线路板上很容易识别。

三、电路符号

在电路符号中变压器用字母 B 或 T 表示，其中 T 是英语 Transformer(变压器)的缩写。

表 7-2 变压器电路符号识图信息解说

电感器只有一个线圈，变压器有两个以上线圈

自耦变压器电路符号与电感器电路符号类似，但是前者必有一个抽头，而后者没有抽头，要注意它们之间的这一区别。

四、变压器结构

图 7-1 变压器结构示意图

主要由下列几部分组成

(1)初级线圈和次级线圈是变压器的核心部分，变压器中的电流由它构成回路。初级线圈与次级线圈之间高度绝缘，如果次级线圈有多组时，各组线圈之间也高度绝缘。各组线圈与变压器其他部件之间也高度绝缘。

(2)骨架。线圈绕在骨架上。一个变压器中只有一个骨架，初级线圈和次级线圈均绕在同一个骨架上。骨架用绝缘材料制成，骨架套在铁心或磁心上。

(3)铁心或磁心用于构成磁路。铁心或磁心用导磁材料制成，它的磁阻很小。有的变压器没有铁心或磁心，这并不妨碍变压器的工作，因为各种用途的变压器对铁心或磁心有不同的要求。

(4)外壳用于包住铁心或磁心，同时具有磁屏蔽和固定变压器的作用。外壳用金属材料制成。有的变压器没有外壳。

(5)引脚是变压器内部初级、次级线圈的引出线，用于与外电路连接。

五、工作原理

变压器只能输入交流电压。从变压器初级线圈两端输入交流电压，从次级线圈输出交流电压。

给初级线圈输入交流电压后，初级线圈中有交流电流流动，初级线圈产生交变磁场，磁场的磁力线绝大多数由铁心或磁心构成回路。

因次级线圈也绕在铁心或磁心上，变化的磁场通过次级线圈，在次级线圈两端产生感生电动势。次级线圈所产生的电压大小与输入电压大小不同，其频率和变化规律与交流输入电压一样。

常用参数

表 7-3 变压器常用参数解说

六、变压器故障特征

表 7-4 变压器故障特征解说

七、变压器隔离特性

所谓变压器隔离特性是初级回路与次级回路之间共用参考点可以隔离。

大多数电子电器中，电源变压器次级线圈输出的交流电压很低，所以采用变压器之后不存在触电的危险，这对故障检修很有益。

收录音机、黑白电视机、组合音响等均采用电源变压器，但彩色电视机、录像机等许多电器中不采用这种电源变压器，所以修理过程中最好使用隔离变压器，可以提高安全性。

电源变压器初级、次级线圈两端电压认识

变压器输出的 220Ⅴ 电压是指次级线圈两端之间的电压，即 3、4 端之间的电压。人站在大地上只接触变压器 T1 次级线圈任一端(单手触碰摸3点或4点)没有危险。

八、变压器隔直流通交流特性

变压器初级线圈中流过交流电流时，次级线圈两端有交流电压输出，所以变压器能够让交流电通过，具有通交的作用。

变压器次级线圈输出电压与输入电压的频率相同
变压器的次级输出电压大小可以与初级线圈两端的交流输入电压大小不同，这由变压器的变压比特性决定

九、变压比

变压器的变压比又称电压比，俗称匝变比，用n表示，它是初级线圈匝数与次级线圈数之比，可用下列公式表示n：

式中，n为变压比；N1为初级线圈的匝数；N2为次级线圈的匝数；U1为初级线圈两端的输入电压；U2为次级线圈两端的输出电压。

当变压器的初级或次级线圈没有抽头时，该变压器的变压比是确定的，如果初级线圈或次级线圈有抽头，使用不同的抽头时，变压器的变压比不同。

表 7-5 3 种不同n值变压器解说

十、变压器初级线圈和次级线圈电压、电流、阻抗之间关系

图 7-2 变压器电路

降压变压器的输出电压虽然低，但是输出电流大，所以在降压变压器中次级线圈的线径比初级线圈要粗。

升压变压器的输出电压虽然高，但是输出电流小，所以在升压变压器中次级线圈的线径比初级线圈的要细。

十一、变压器电路

1、典型电源变压器电路

图 7-3 典型电源变压器电路

从电路中看清电源变压器有几组次级线圈

分析电源变压器次级电路的另一个关键是找出次级线圈的哪一端接地

电源变压器 T1 次级线圈两端交流输出电压大小与实际加到 T1 初级线圈两端的交流电压大小成正比关系

2、带抽头变压器

图 7-4 次级多抽头电源变压器电路

次级带中心抽头电源变压器

两组次级线圈电源变压器

两组次级线圈中哪一组次级线圈的匝数多，它的输出交流电压就大

图 7-5 音频输入变压器电路

图 7-5 是音频输入变压器电路。电路中的 T1 是音频输入变压器，它有两组独立的次级线圈，能够分别输出两组音频信号电压。电路中的 VT1、VT2 和 VT3 组成的三极管放大电路用于放大音频信号。
