ADC(模数转换器)芯片的关键参数有很多,这些参数直接影响到ADC的性能和适用场景。以下是常见的ADC芯片关键参数及其简要说明:
参数 | 说明 |
---|---|
分辨率 | ADC的分辨率表示其能够输出的最小电压变化。通常以位数表示(如8位、10位、12位等)。分辨率越高,能够检测的电压细节越多。 |
采样率(或采样频率) | ADC每秒钟可以采集的样本数量,通常以样本每秒(SPS)或赫兹(Hz)表示。采样率越高,适合更快变化的信号。 |
输入范围 | ADC可以处理的输入电压范围,通常为模拟输入的最低和最高电压值。例如,0V到3.3V。 |
转换时间 | 从输入信号发生变化到ADC输出稳定结果所需的时间。转换时间越短,能够处理更快的信号变化。 |
信噪比(SNR) | 信号与噪声的比率,表示ADC输出信号的清晰度。较高的SNR值意味着较少的噪声干扰,输出更精确。 |

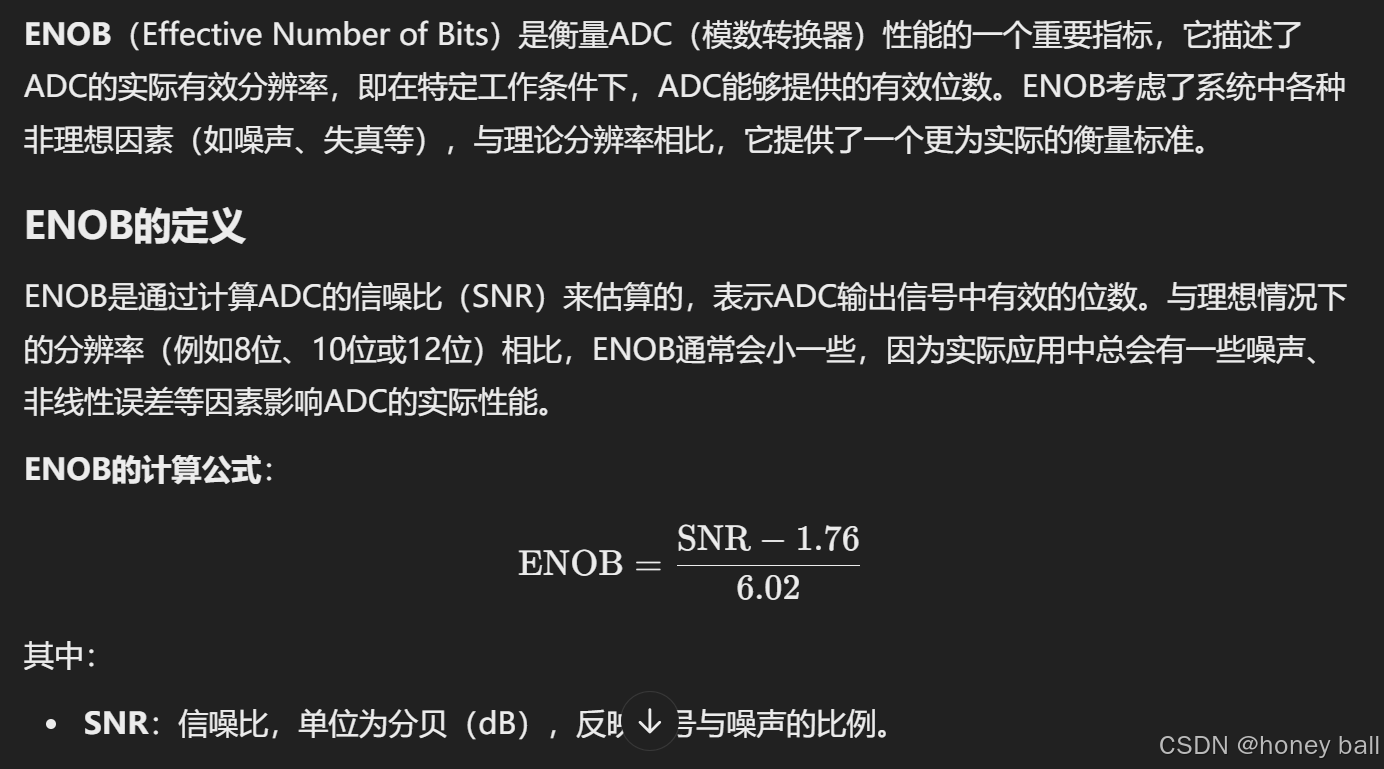

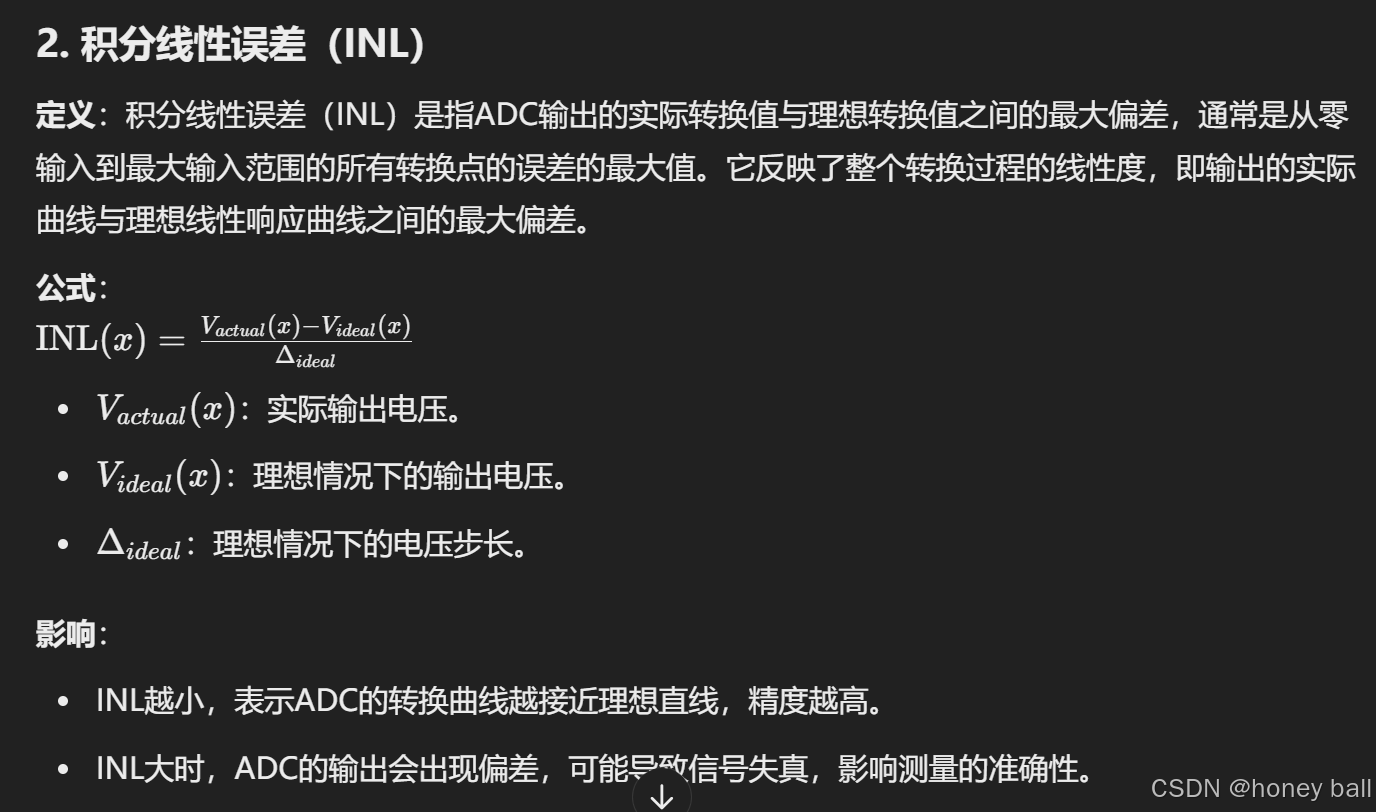

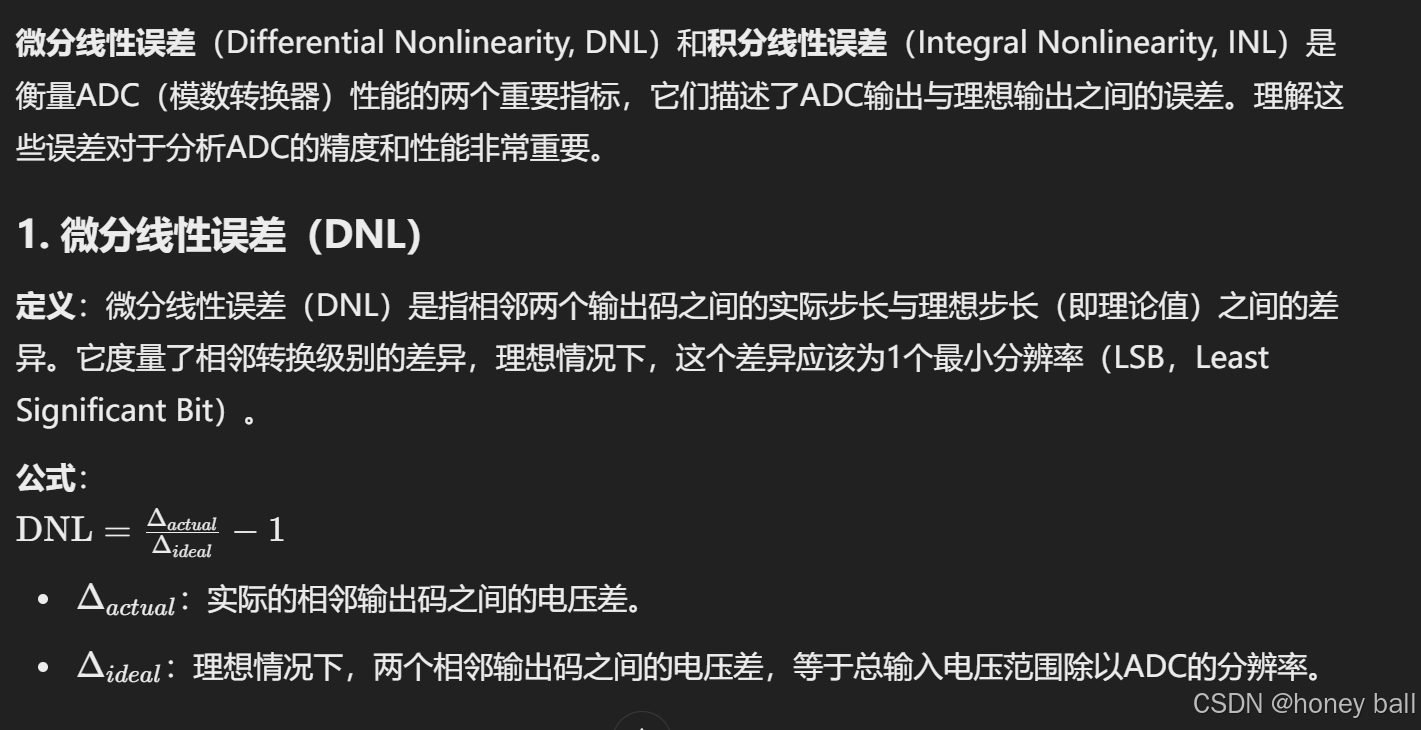

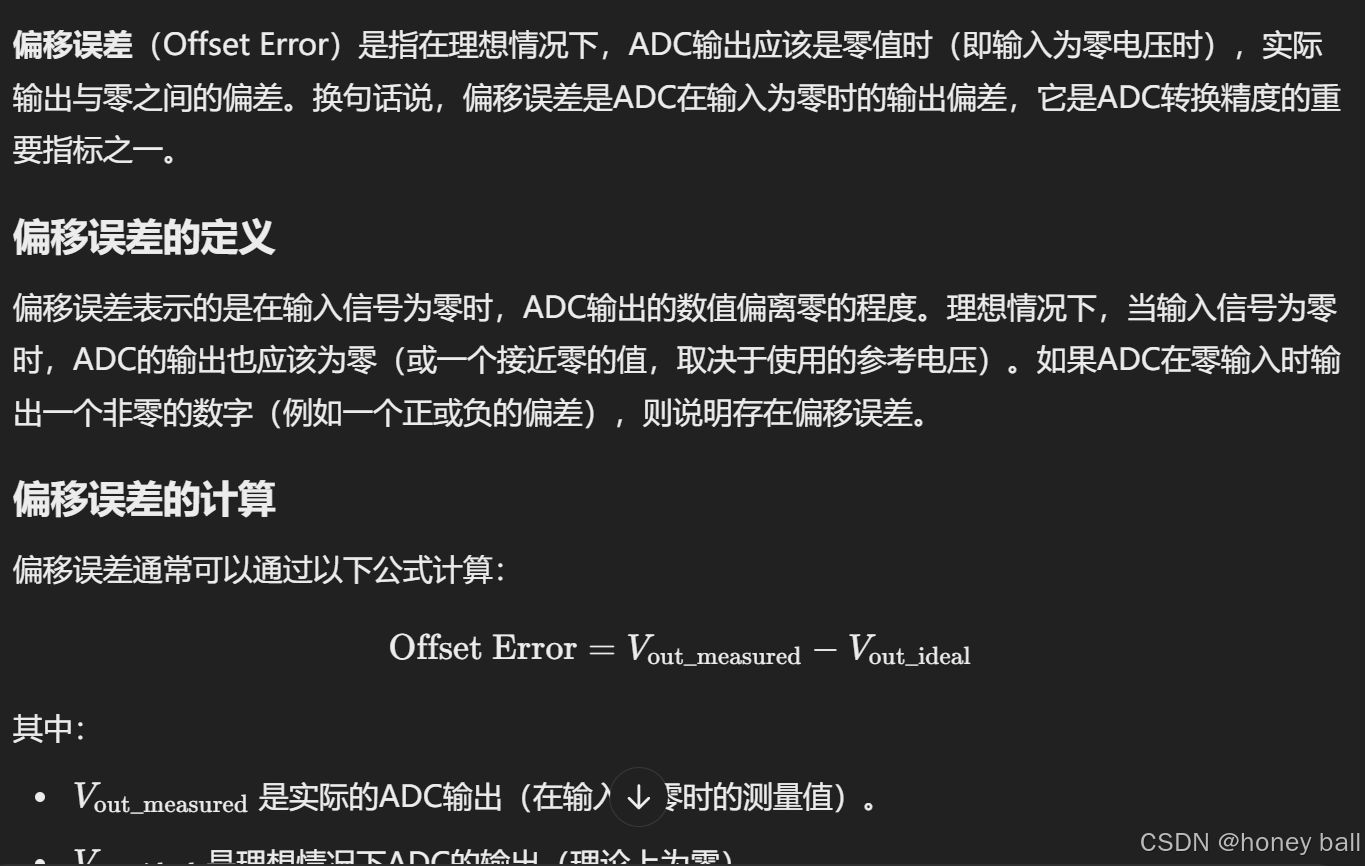

非线性误差(INL) | 描述ADC输出与理想值之间的最大偏差。较低的INL表示更高的转换精度。 |
偏置电流(Input Bias Current) | 输入端的电流,它影响输入信号的稳定性。较低的偏置电流对精度有帮助,特别是在高阻抗输入情况下。 |
功耗 | ADC工作时消耗的电能。功耗较低的ADC适用于低功耗系统或电池供电设备。 |
动态范围 | ADC能够准确测量的最大信号幅度范围。通常表示为信号的最小和最大幅度之间的比率。 |
参考电压(Vref) | ADC转换过程中的参考电压,它决定了ADC能表示的最大输入电压。较高的参考电压意味着更大的测量范围。 |
输入阻抗 | ADC输入端的阻抗,通常与输入信号源的匹配有关。较高的输入阻抗对外部电路影响较小。 |
温度稳定性 | ADC在不同温度下的工作稳定性。较低的温度系数表示在不同温度条件下性能变化较小。 |
串扰 | 相邻通道之间的信号干扰。较低的串扰能保证各通道之间信号的独立性。 |
输出格式 | ADC转换结果的输出格式,可以是并行或串行数据。通常是二进制数字,或者通过I2C、SPI等协议输出。 |
增益误差 | ADC增益误差表示输入信号放大过程中产生的误差,影响输出结果的精度。 |
抗混叠能力 | ADC抑制输入信号中的高频噪声或伪影的能力。通常由模拟前端滤波器决定。 |
启动时间 | ADC从开始转换到输出结果所需的时间。较短的启动时间对实时系统尤为重要。 |
输入带宽 | ADC输入信号可以准确转换的频率范围。带宽较大的ADC能够处理更宽频带的信号。 |
灵敏度 | ADC在最低输入信号下仍能有效工作的能力。灵敏度高的ADC能够准确测量微弱信号。 |

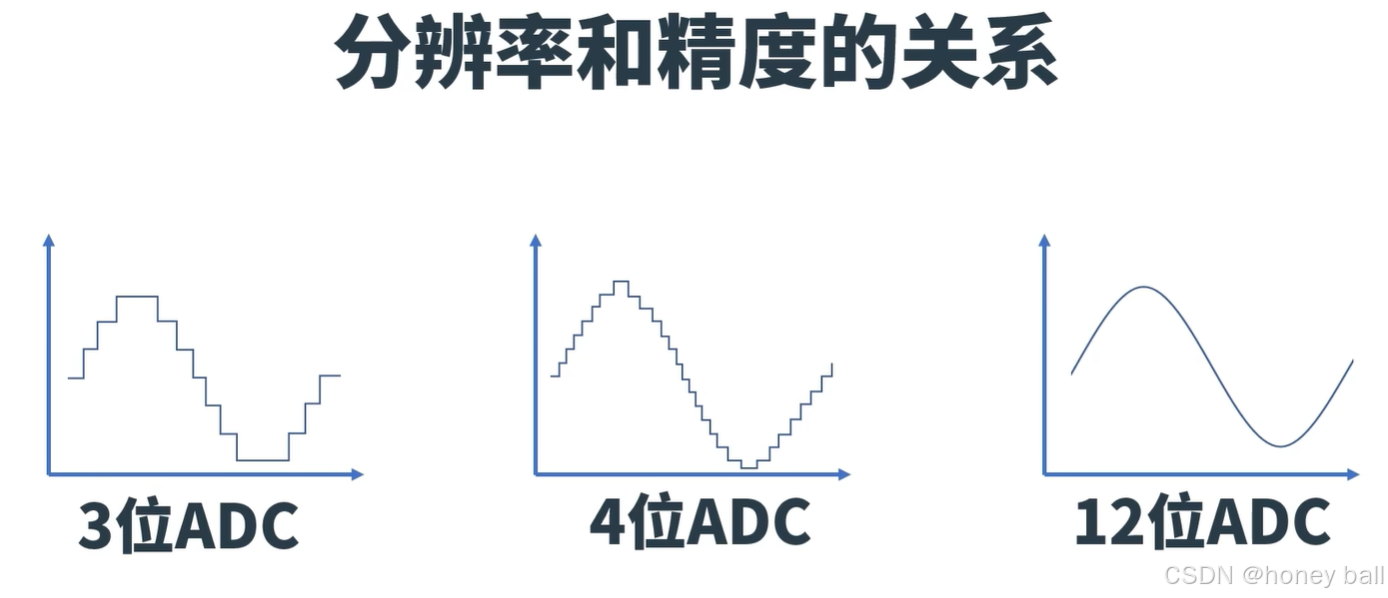

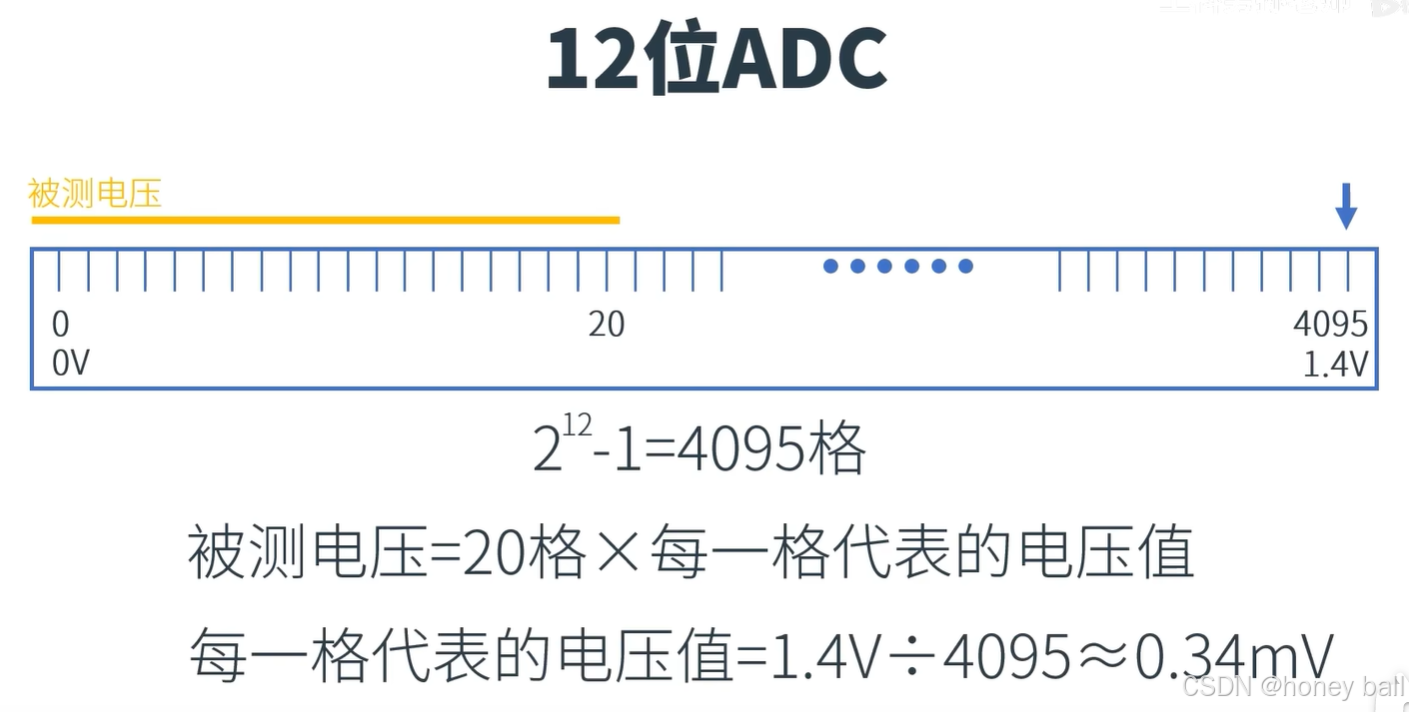

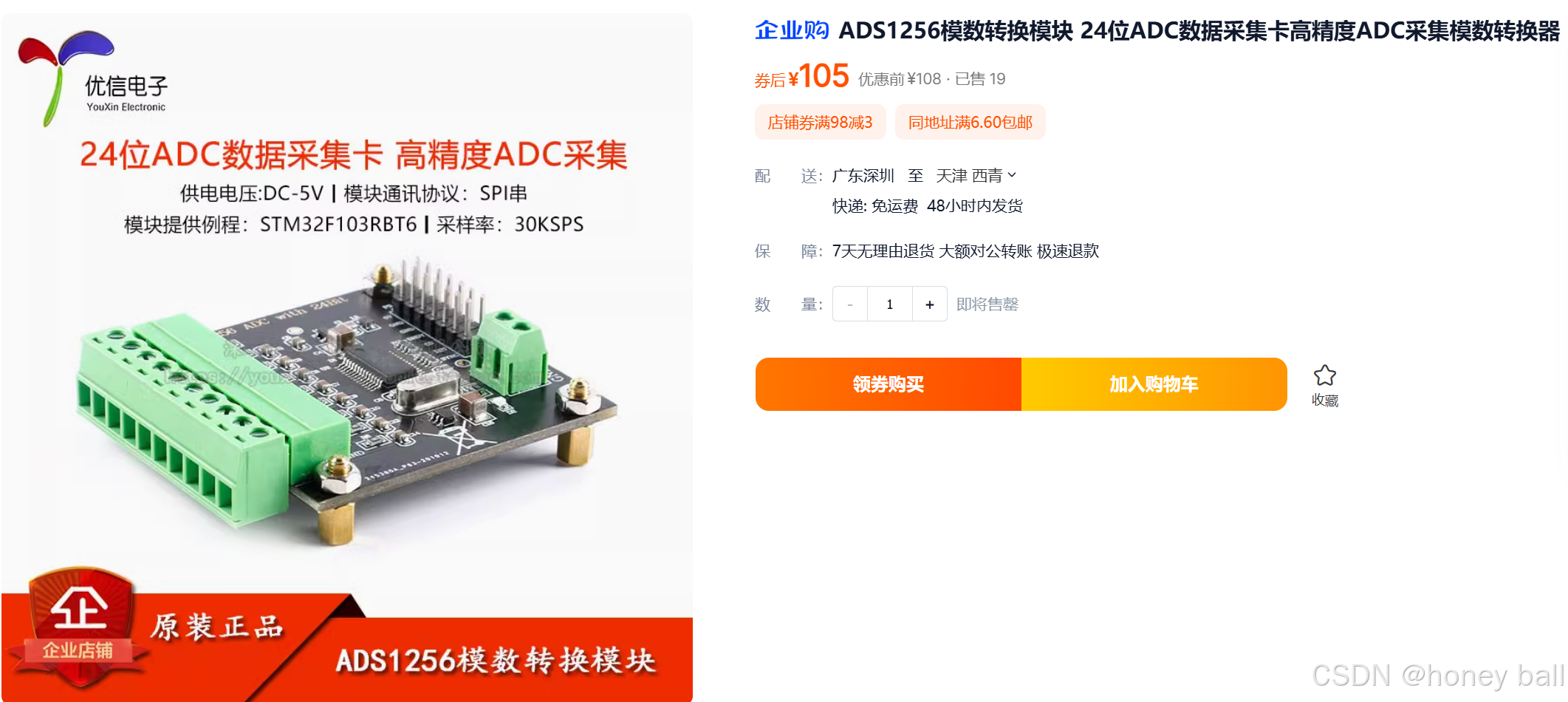

常见的ADC的分辨率有16 12bit等:

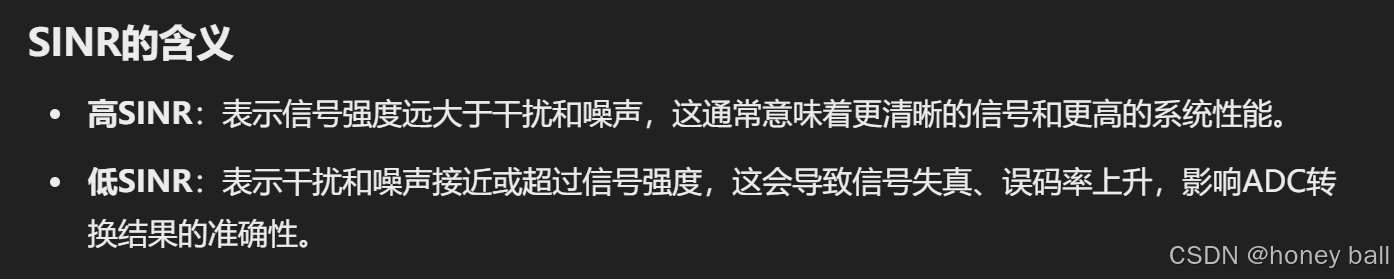

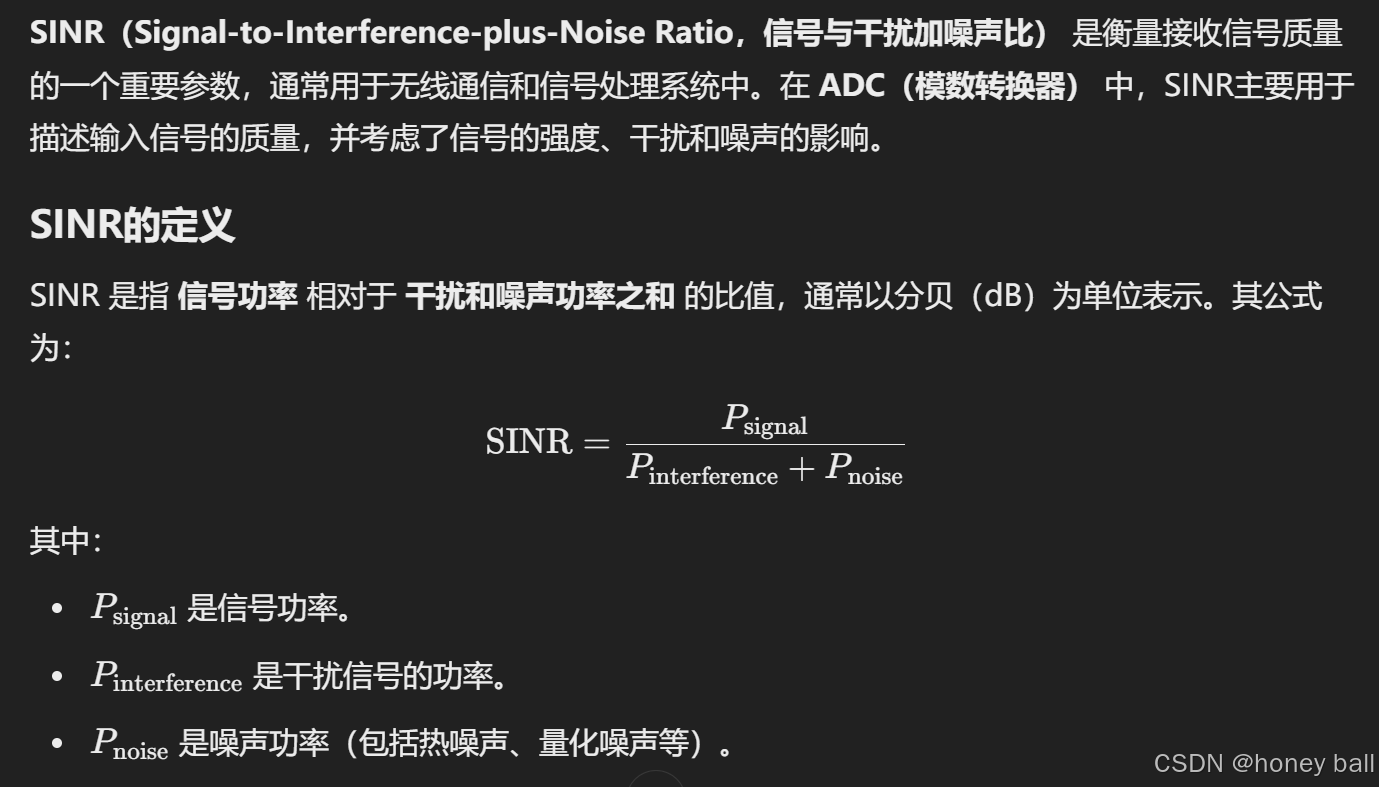

SINR 是指 信号功率 相对于 干扰和噪声功率之和 的比值,通常以分贝(dB)为单位表示。
STM32F103C8T6的ADC性能参数:
STM32F103C8T6 是 STM32 系列中的一款基于 ARM Cortex-M3 内核的微控制器,具有 12 位精度的 ADC。下面是关于其 ADC 性能的详细参数:
STM32F103C8T6 ADC 性能参数
参数 | 性能 |
---|---|
分辨率 | 12 位(4096 个离散值),适用于一般的模拟信号采集。 |
采样率 | 最大 1 MSPS(百万样本每秒),可以进行中速数据采集。 |
输入通道数 | 16 个通道(可以选择单端或差分输入模式)。 |
输入电压范围 | VREF(参考电压)和 VSS(地)之间的电压范围。通常为 0 到 3.3V,依赖于参考电压。 |
参考电压 | 参考电压范围为 0 到 VDD,通常为 3.3V。 |
增益 | 可以选择不同的增益设置,最大增益为 1x。 |
输入类型 | 单端和差分输入模式,支持多种输入配置。 |
转换时间 | 转换时间由采样时间和分辨率决定,通常为 1.5 到 7.5 ADC 时钟周期(具体取决于采样时间设置)。 |
分辨率转换速度 | 在 1 MSPS 时,转换时间约为 1 μs。 |
噪声性能 | 噪声较低,适合低精度、低噪声应用,但对于高精度需求不如专用的高分辨率 ADC 芯片。 |
自动扫描模式 | 支持自动扫描多通道,可通过定时器控制。 |
触发方式 | 软件触发、定时器触发、外部信号触发等多种触发方式。 |
输入阻抗 | 输入阻抗一般为几百千欧,具体数值根据输入配置不同有所不同。 |
精度 | 12 位精度,输出数据范围为 0 到 4095。 |
转换模式 | 采用逐次逼近型 (SAR) ADC 架构。 |
电流消耗 | 典型的待机电流:约为 2.5 μA;转换时电流较大。 |
工作温度范围 | -40°C 到 +85°C,适应广泛的工作环境。 |
内部参考电压 | 适用于 ADC 的参考电压范围为 3V(VREF)。 |
ADC 通道与配置
- 通道数量:16 个输入通道,可以选择不同的输入通道进行采样,支持单端和差分输入模式。
- 输入范围:VREF 到 VSS,通常为 0 到 3.3V(若使用外部参考电压,可以调整参考电压的范围)。

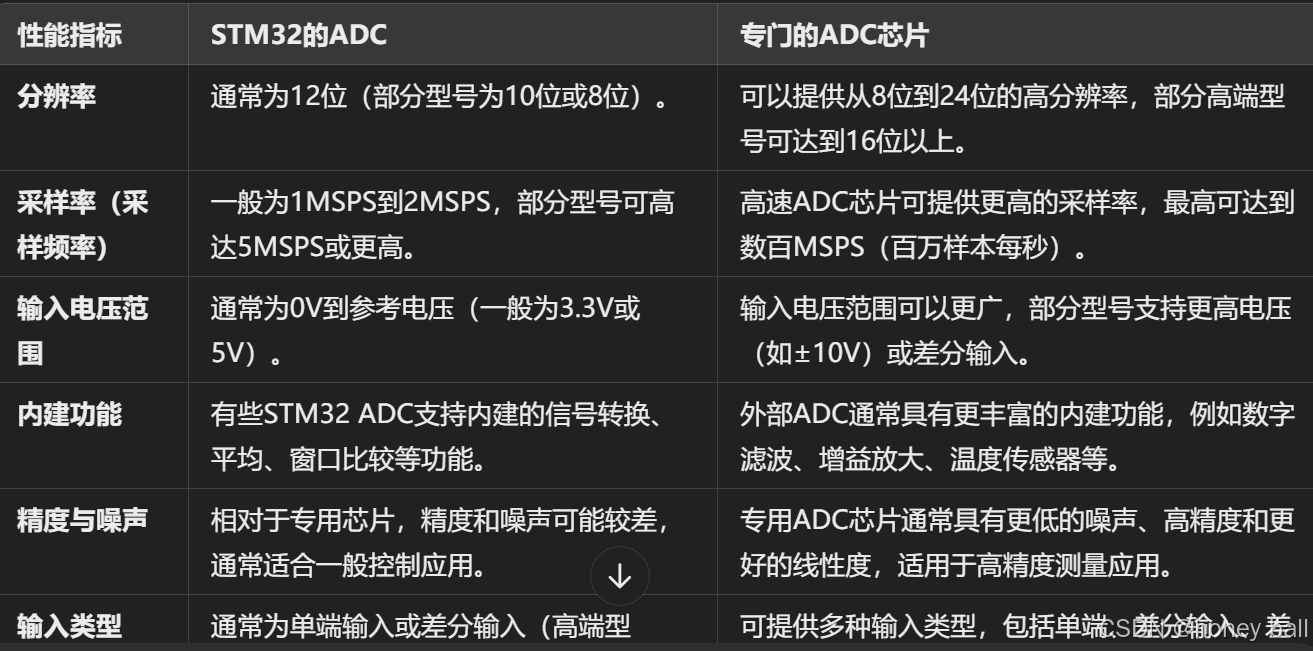

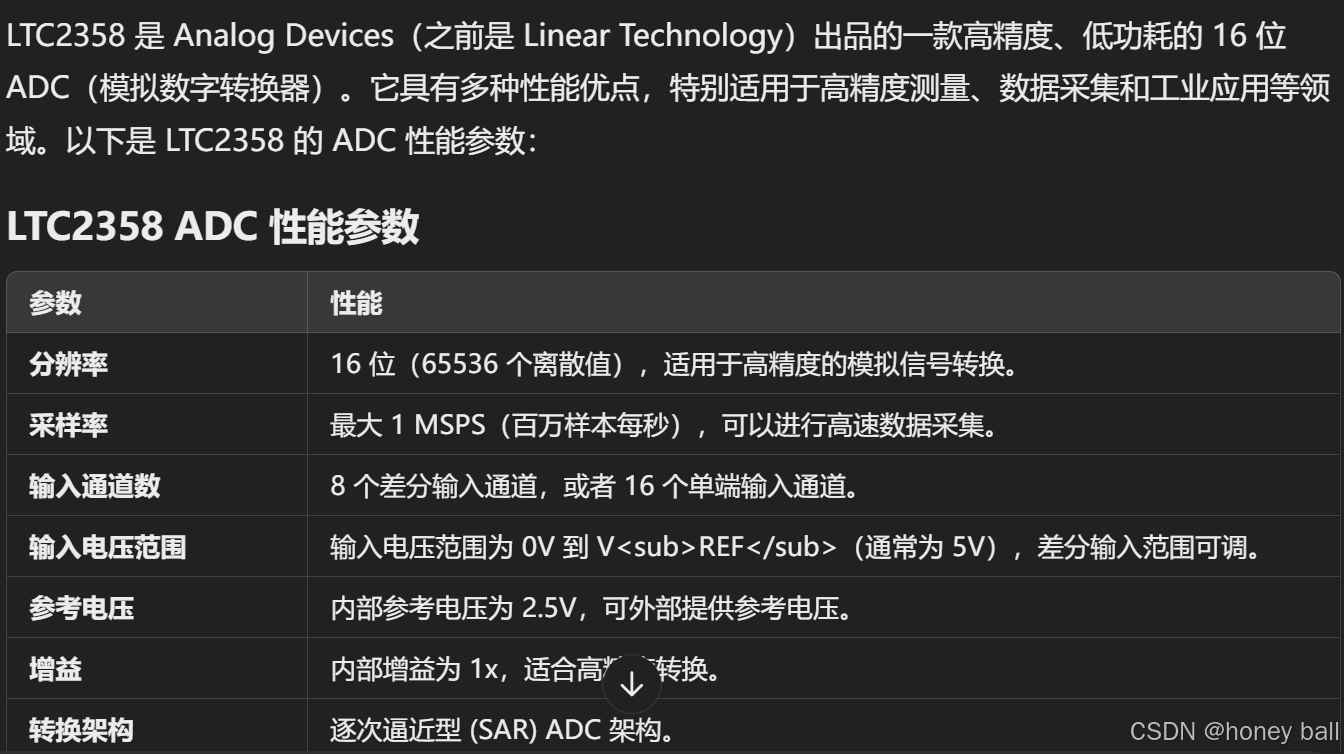

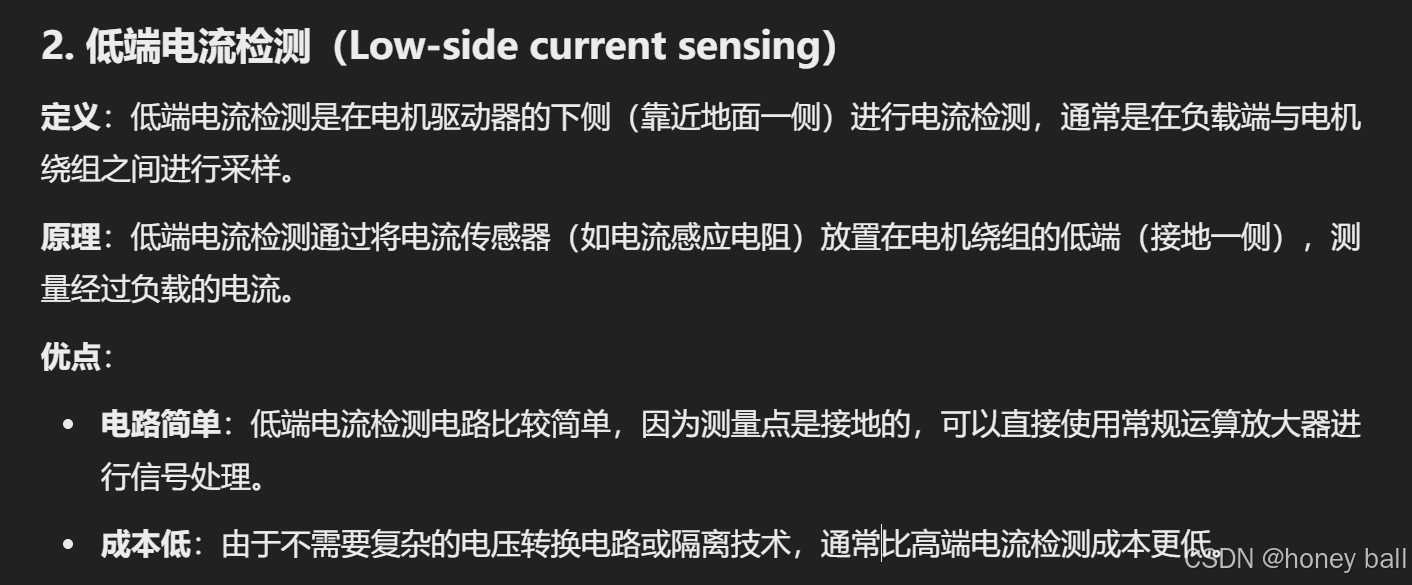

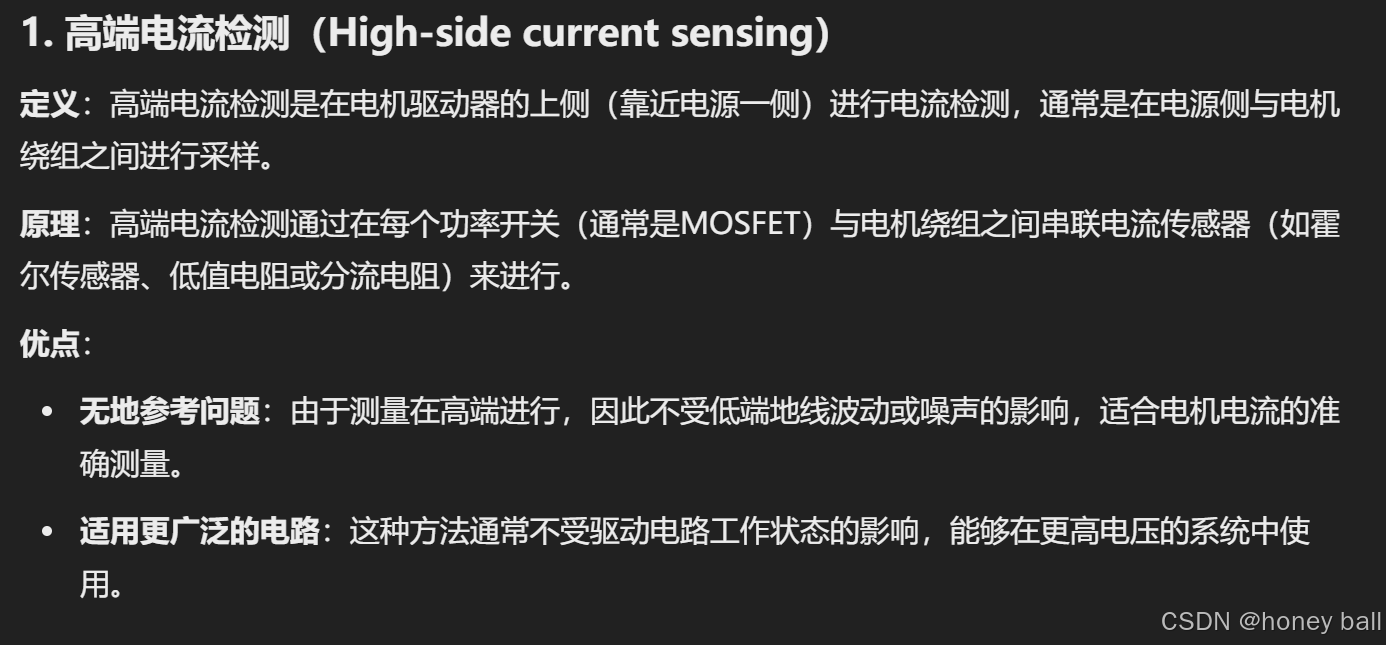

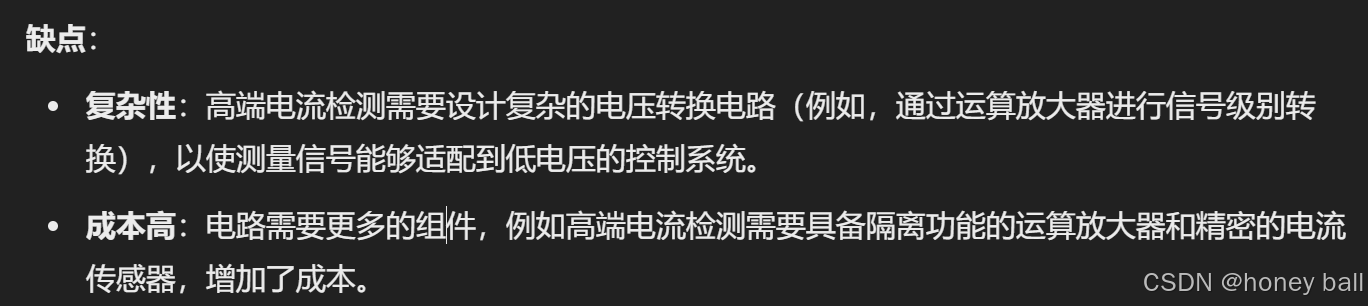

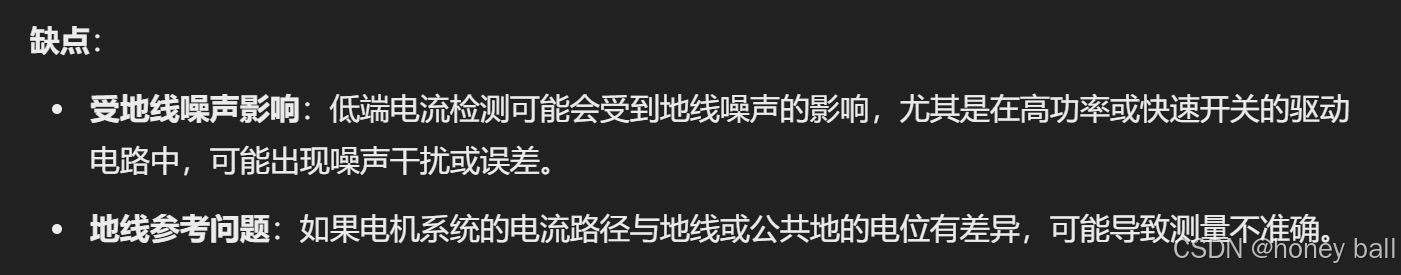

BLDC三相电流检测在高端,低端,母线检测电流的区别以及优缺点:

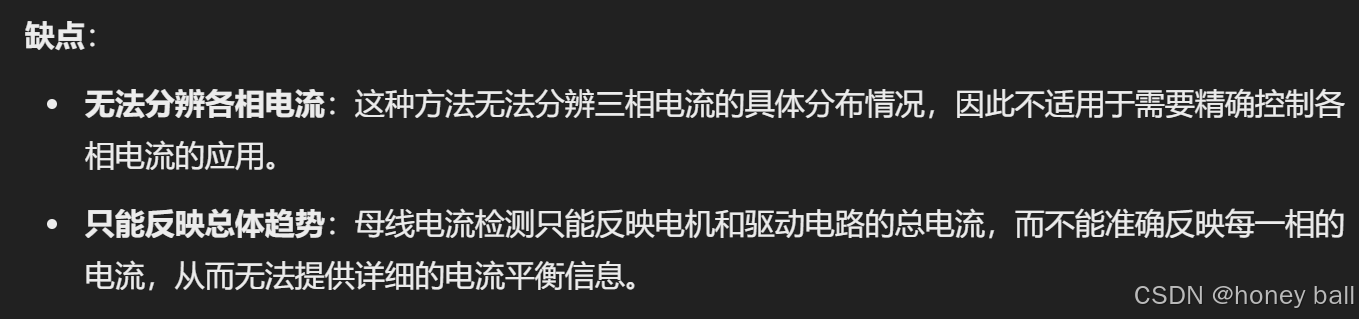

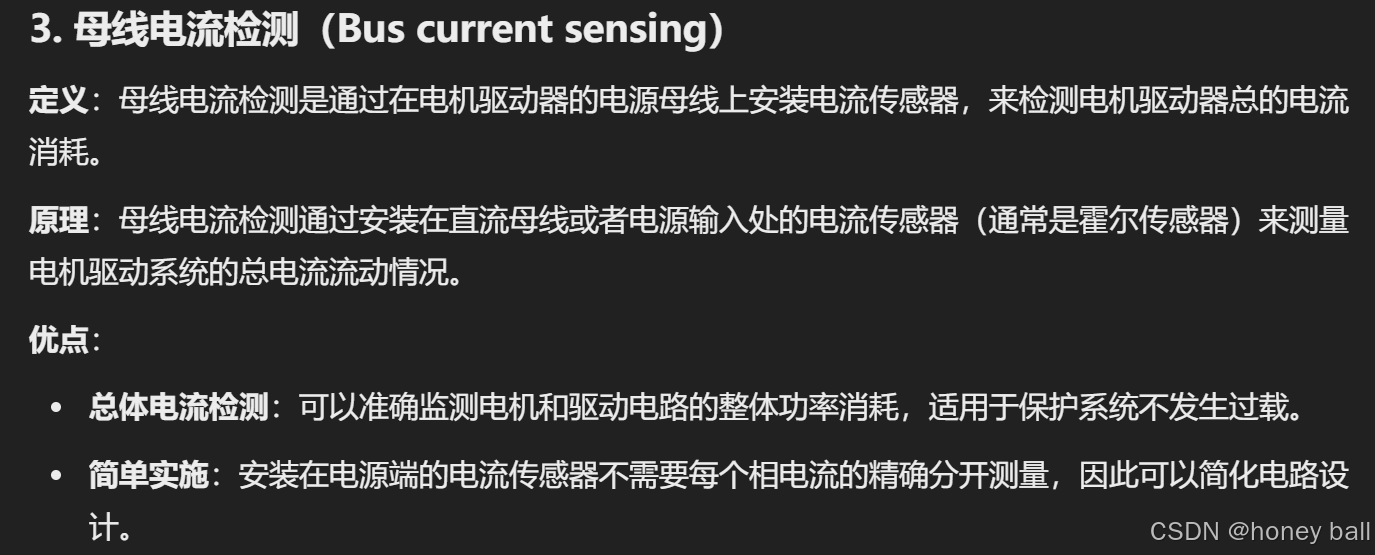

母线电流检测只能反映电机和驱动电路的总电流:

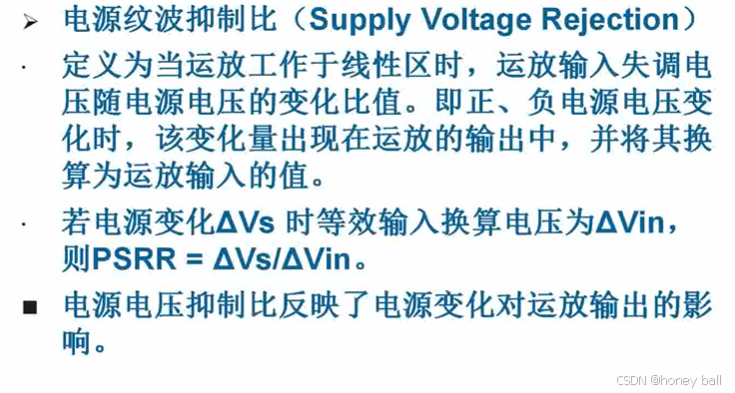

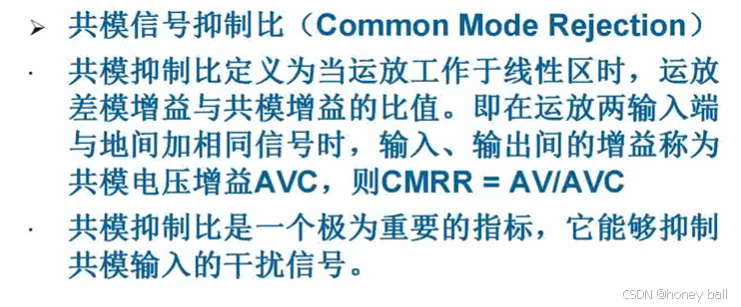

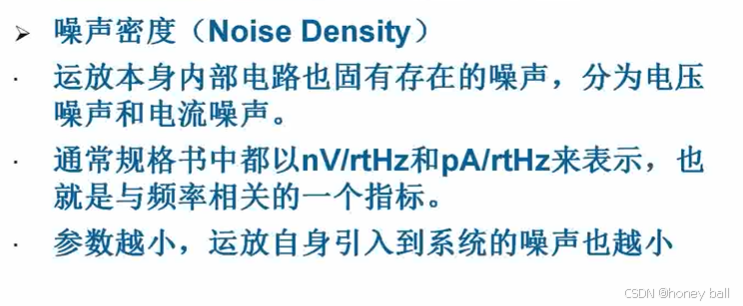

PSRR在运放芯片中需要关注:
