为交流信号添加直流偏置

如何为交流信号添加直流偏置：

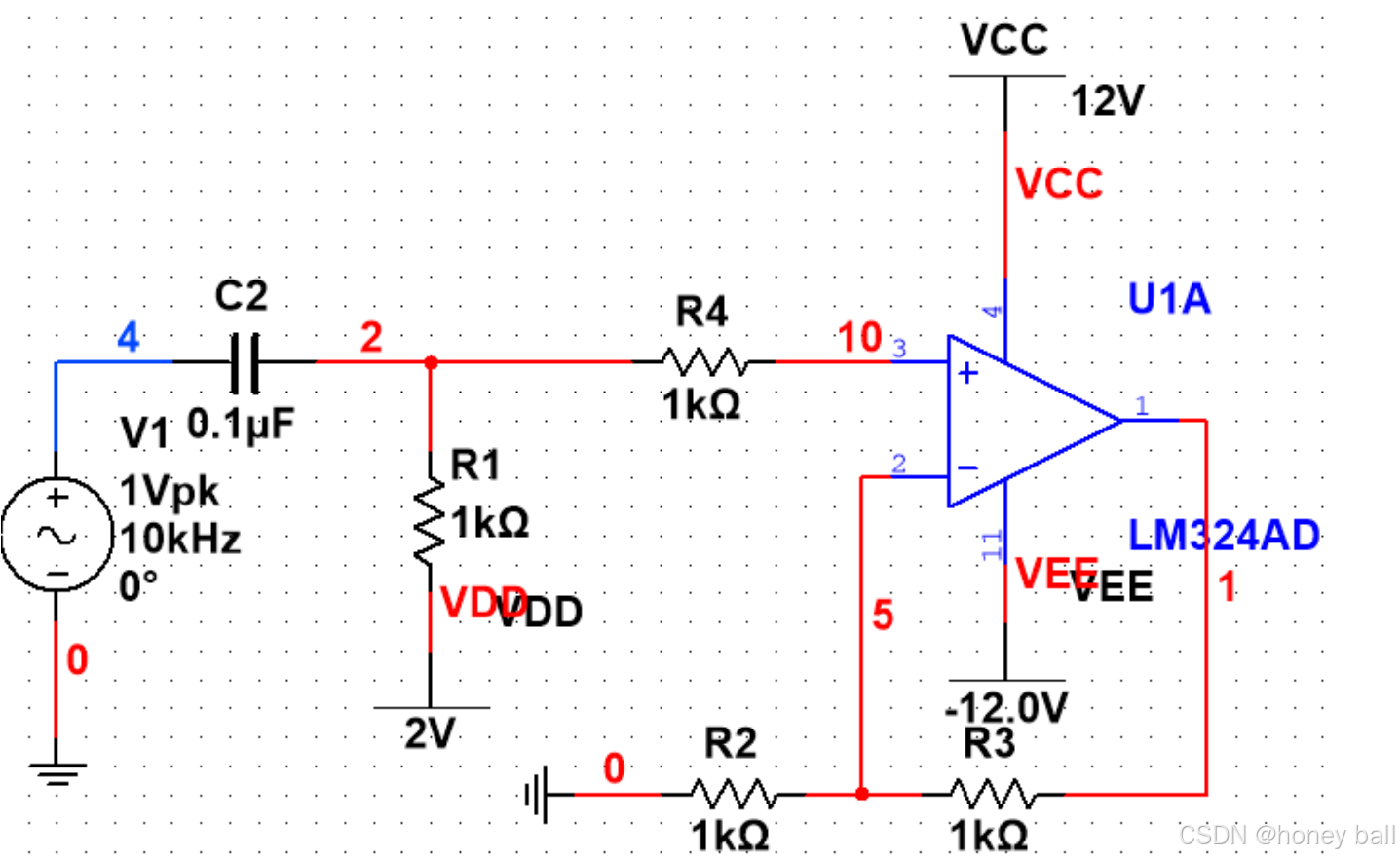

1.同相端输入，同相端加偏置：

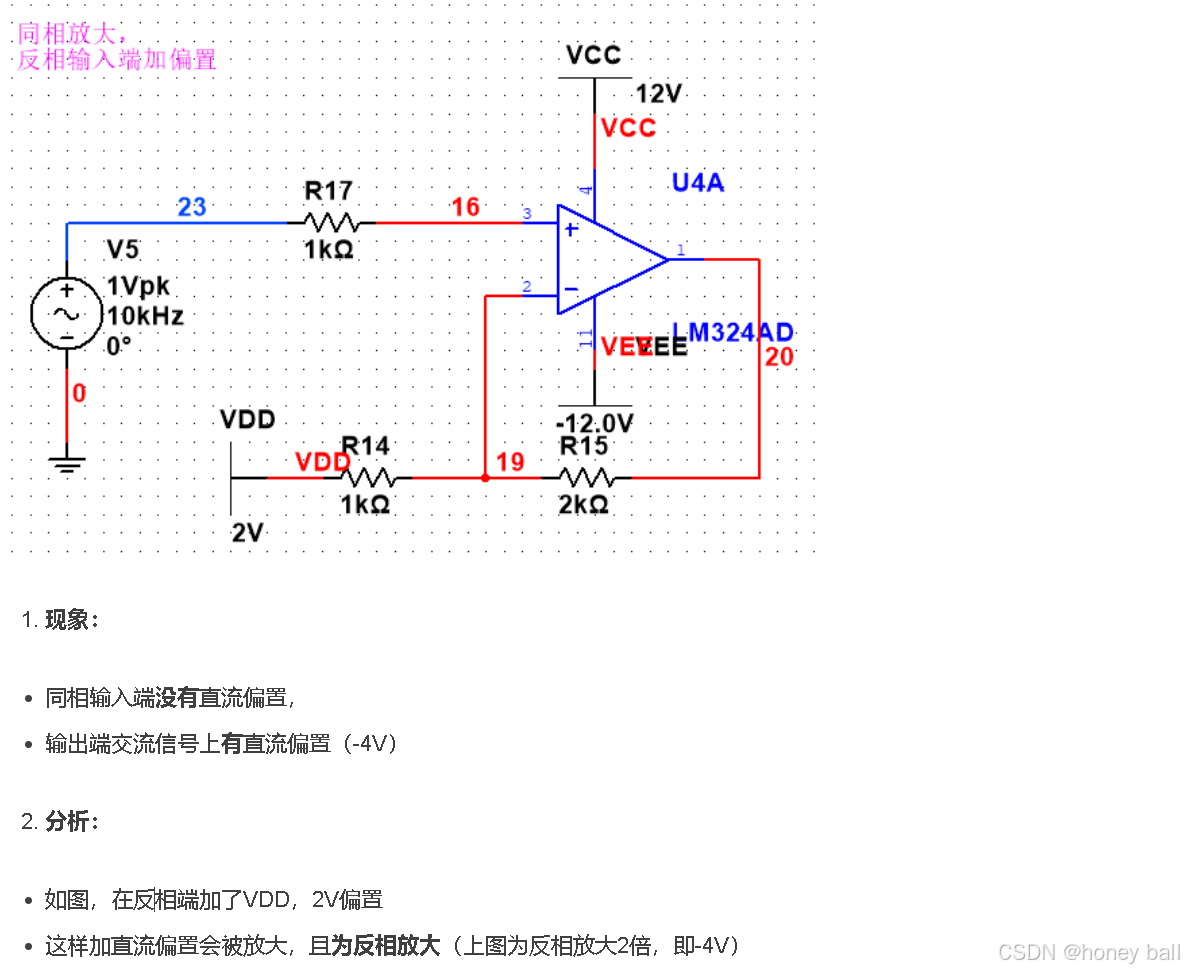

2.同相端输入，反向端加偏置：

以2v为参考地平面把所有的电压源调整一下，你就知道咋回事了：

3.反向端输入，同相端加偏置：

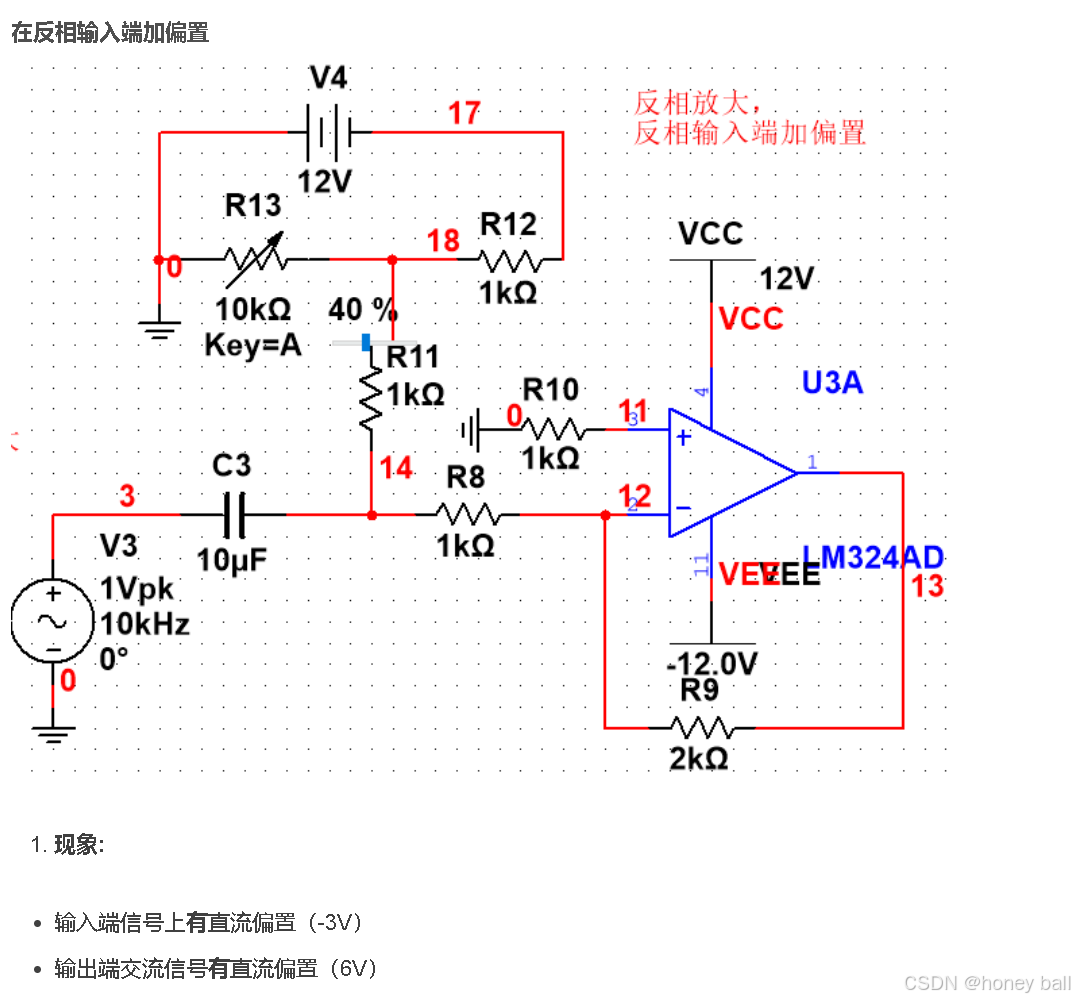

4.反向端输入，反相端加偏置：

需求：将一个100mV/50Hz的交流信号放大2倍并抬压4.7V以供ADC采样，我只有5V的基准电源以及一个通道的运放。该用什么电路实现：

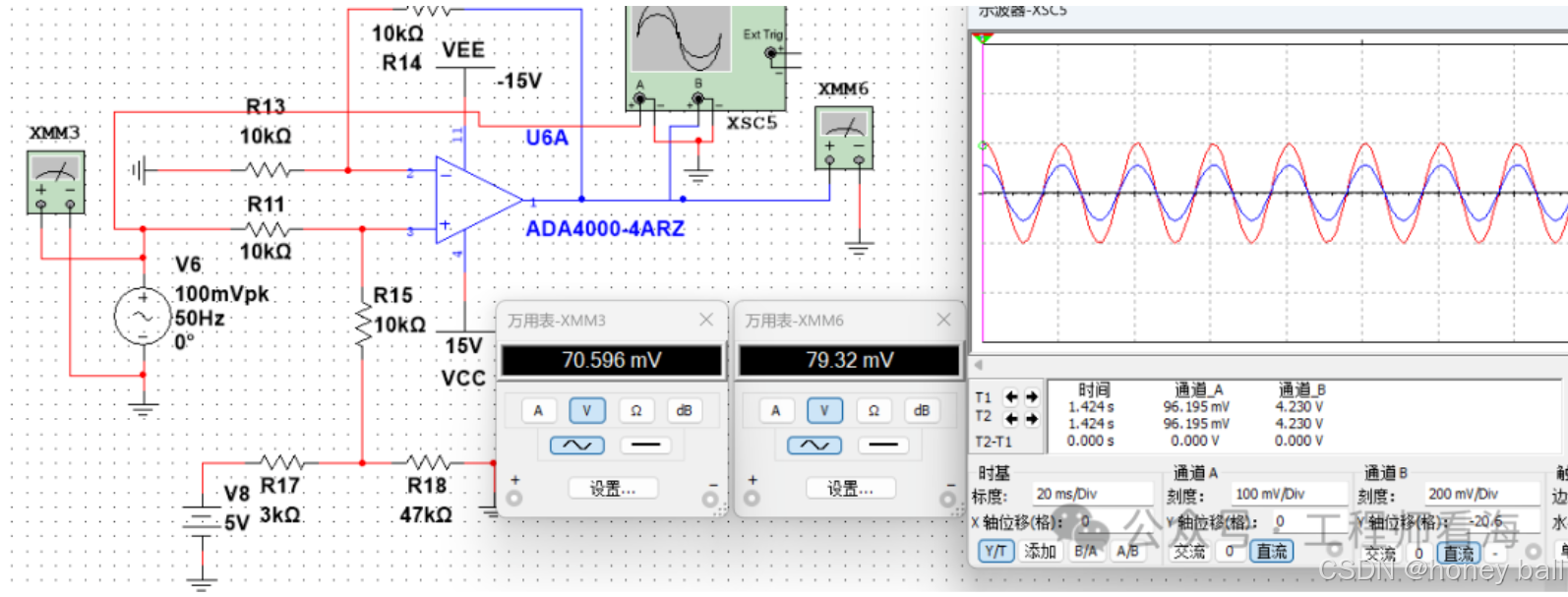

如果使用这种抬压电路，没有抬压4.7V也没有放大两倍，分析如下：

①没有使用电容进行隔直，此时通过R17与R18分压产生的直流偏置信号也会被放大，导致无法抬压4.7V。且直流分析时，运放放大的并不是R17与R18产生的分压，而是V8在R11端产生的电压。

②交流分析时，直流电压为0，此时运放放大的就不是V6信号，而是V6在R15+R17//R18端产生的分压，运放输出虽然没有失真，但是输入并没有放大两倍。

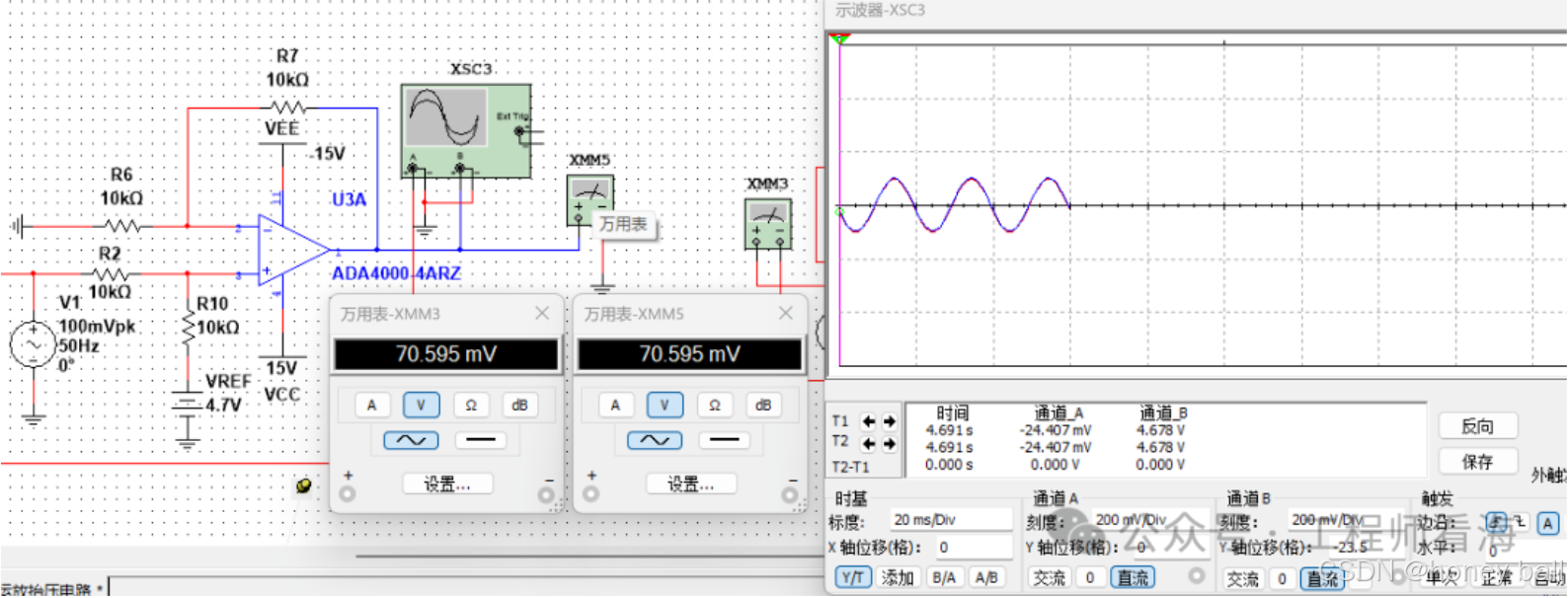

（2）第二种抬压电路：改进的R17与R18分压，增加了一个4.7V的电压基准。

此抬压电路可以抬压4.7V，但是放大倍数不变，与第一种情况相同，是由于交流分析时，运放放大的是R2与R10之间的分压，导致没有放大两倍，如果调整R7=30k，会得到放大两倍的输入信号，但仍然是没有电容隔直的作用，导致最终直流偏置也被放大，无法做到抬压4.7V。

（3）第三种抬压电路：加上电容隔直。

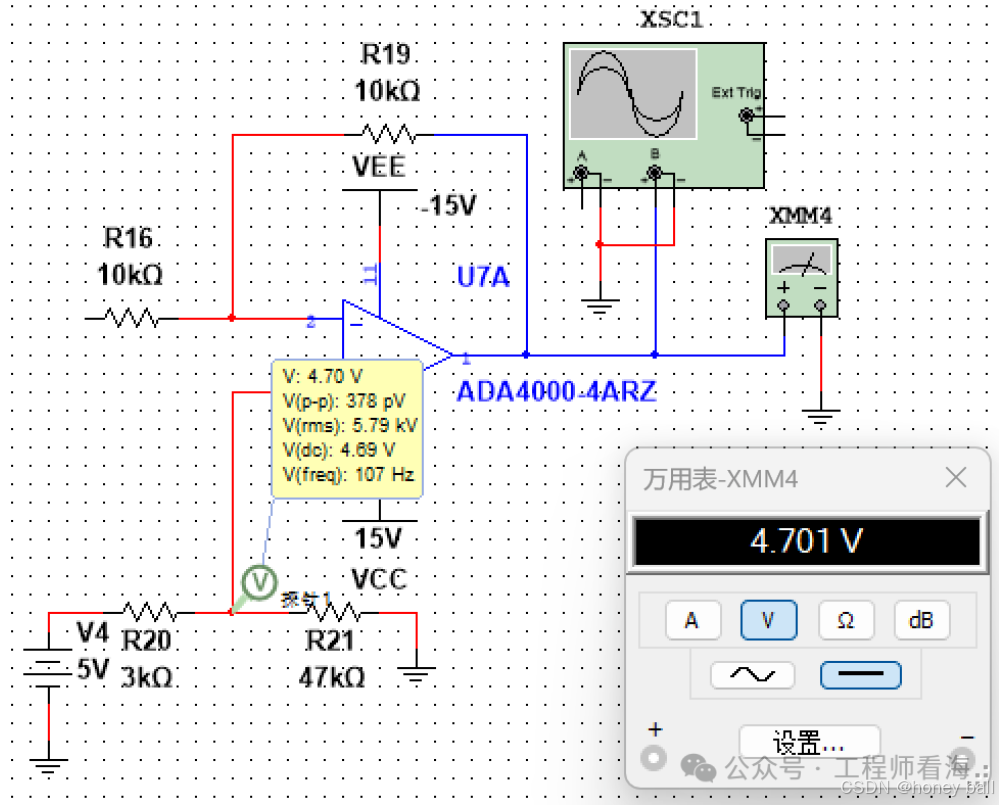

直流分析：交流信号接地，电容相当于断路，电路图如下：此时相当于一个跟随器，直接将直流信号一比一跟随到输出。

交流分析：直流信号接地，电容相当于短路，电路图如下：

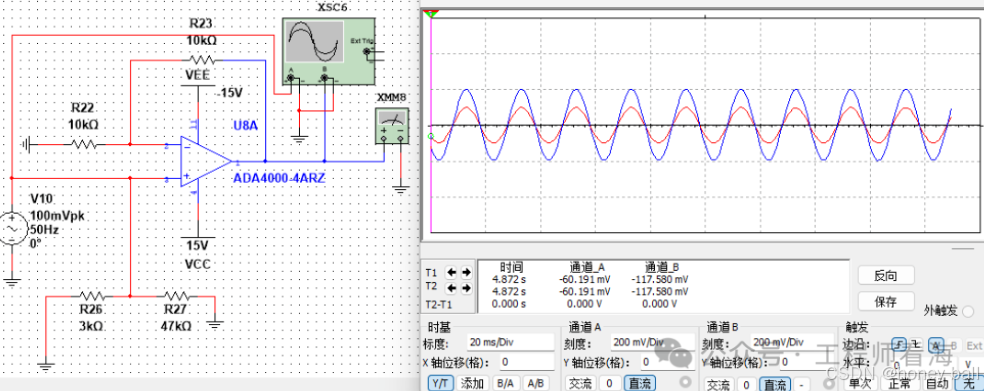

此时由于原来的直流信号为0，R26与R27上没有电压，此时运放的正极相当于只有正弦信号输入，此时电路为一个同相比例运算电路，示波器查看，输出信号被放大两倍。

综上，经过直流分析与交流分析可以满足需求，该电路可以使用。

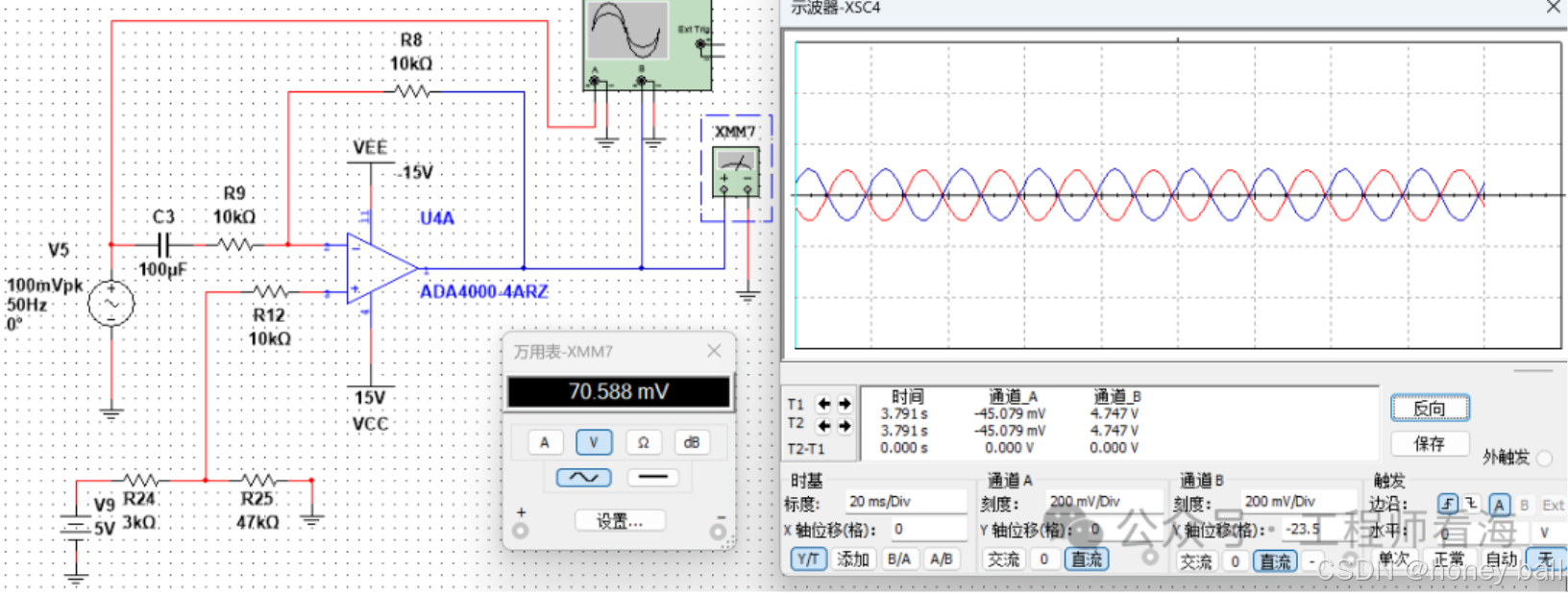

如果我要放大一倍并抬压怎么办：使用反向放大器，满足了需求，但是反向了，后续还需要再加一个反向比例运算器进行再反向处理。

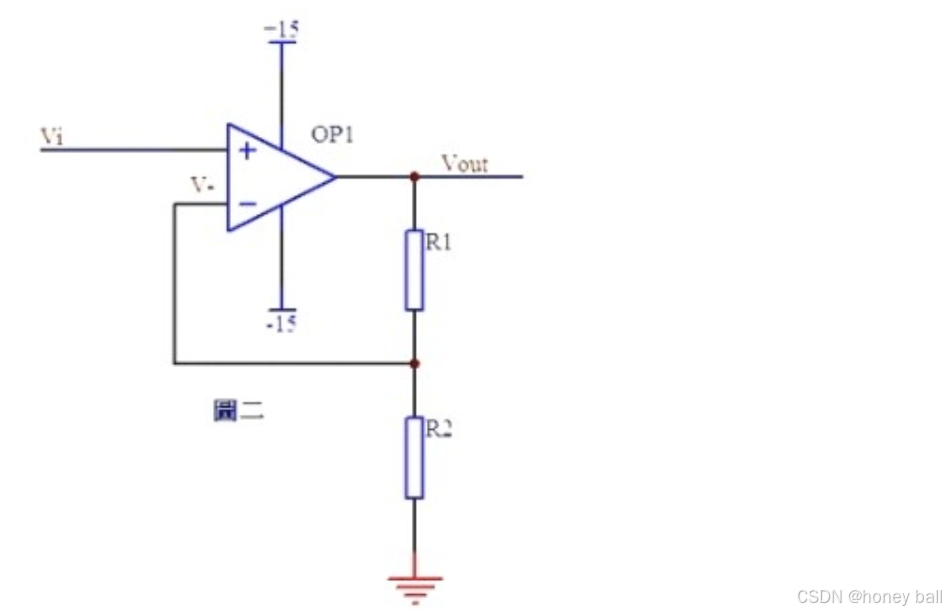

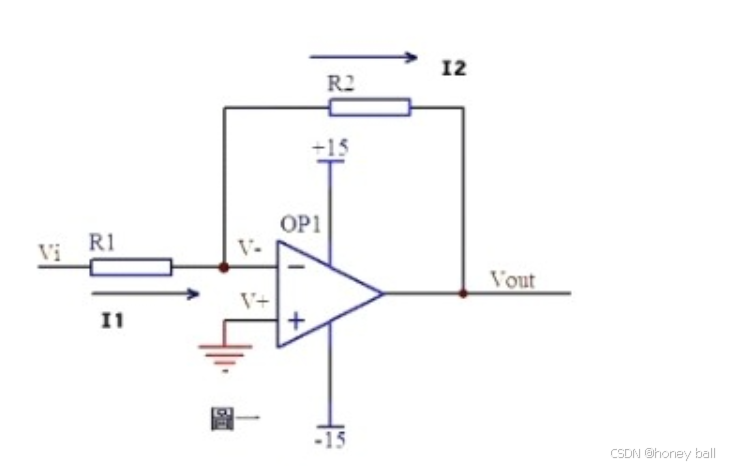

同相放大器和反相放大器：

EMC(电磁兼容)设计与测试案例分析.pdf

IGBT器件参数可以分为两大类，分别是静态参数和动态参数。

静态参数主要是指本身固有的，与其工作条件无关的相关参数，相关参数主要有：门极开启电压、门极击穿电压，集电极发射极间耐压、集电极发射极间漏电流，寄生电容：输入电容、转移电容、输出电容，以及以上参数的相关特性曲线的测试。

动态参数是指开关过程中的相关参数，这些参数会随着开关条件如电压，工作电流，驱动电压，驱动电阻等的改变而变化，相关参数有栅极电荷，导通延迟时间、上升时间、关断延迟时间、下降时间、开通损耗、关断损耗、反向恢复电流、反向恢复时间以及反向恢复能量等。
