Type-C电路CC1和CC2的下拉电阻

已于 2025-04-06 12:55:55 修改
阅读量1.5k 收藏 4
点赞数 10
文章标签： c语言 开发语言
于 2025-04-06 12:55:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zjb6668/article/details/147023512
版权

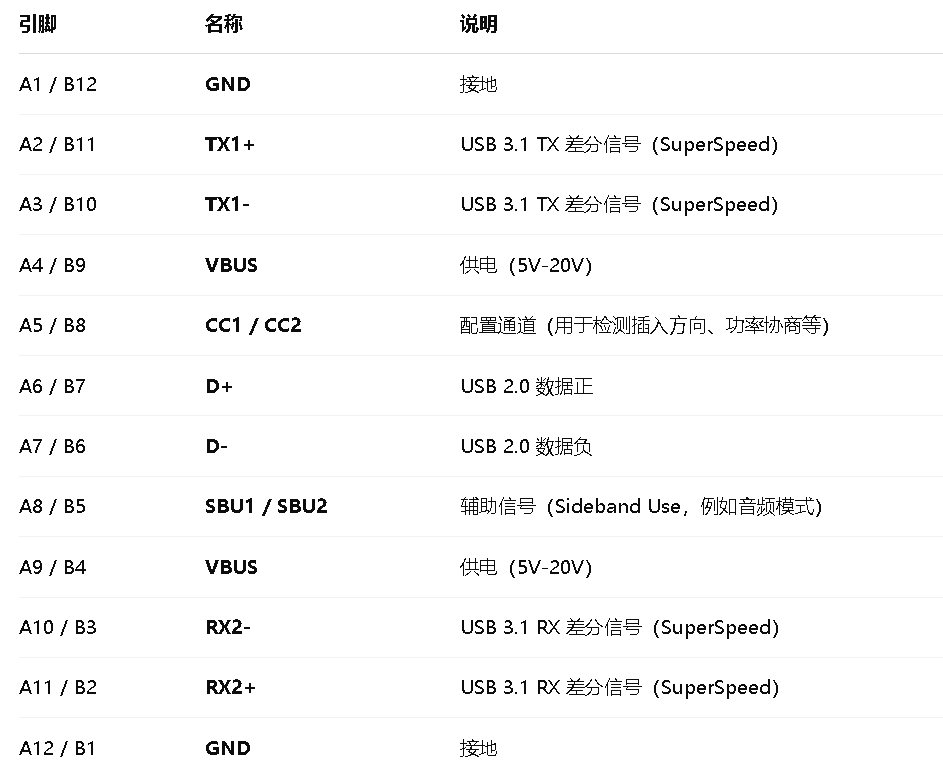

0.24pin版本的type-c的引脚定义：

1.CC1和CC2都NC会发生什么？

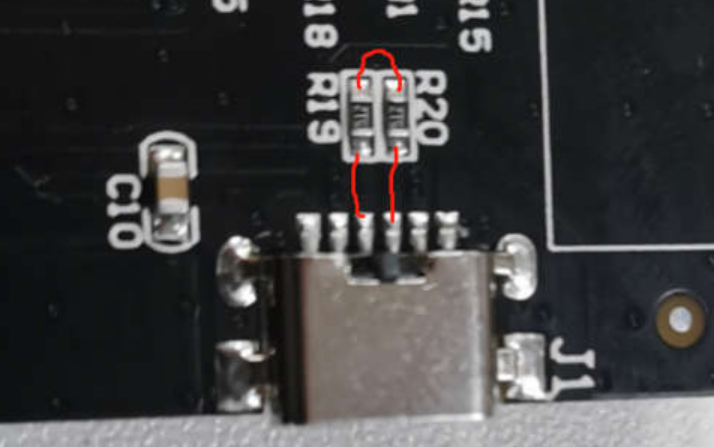

如果处于悬空状态，A->C的可以供电，C->C就没电，因为C口电源检测不到CC不给电。如果是A口的充电头CC不焊接电阻没问题.C口输出的充电头，CC 两个都要接下拉电阻，不接的话没有输出。

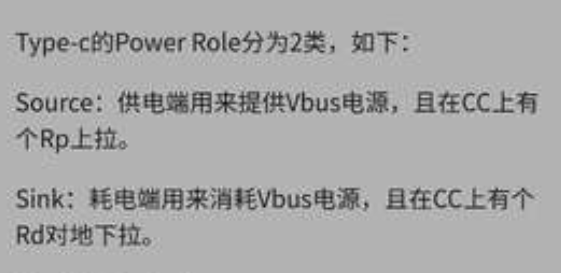

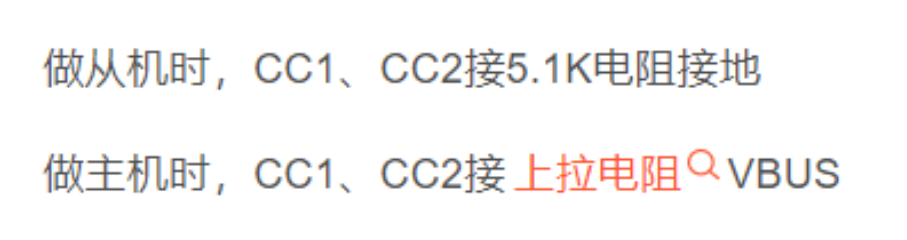

2.CC1和CC2接电阻接地或接电源？

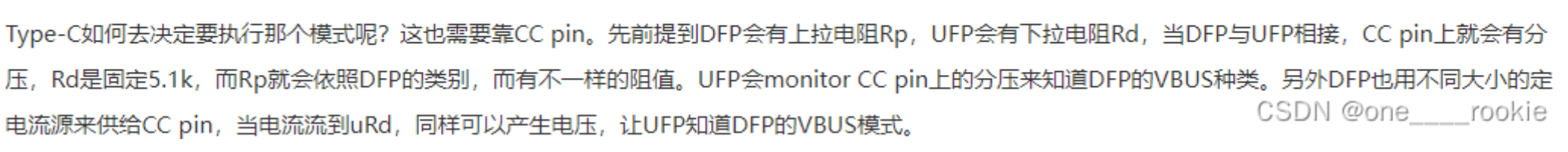

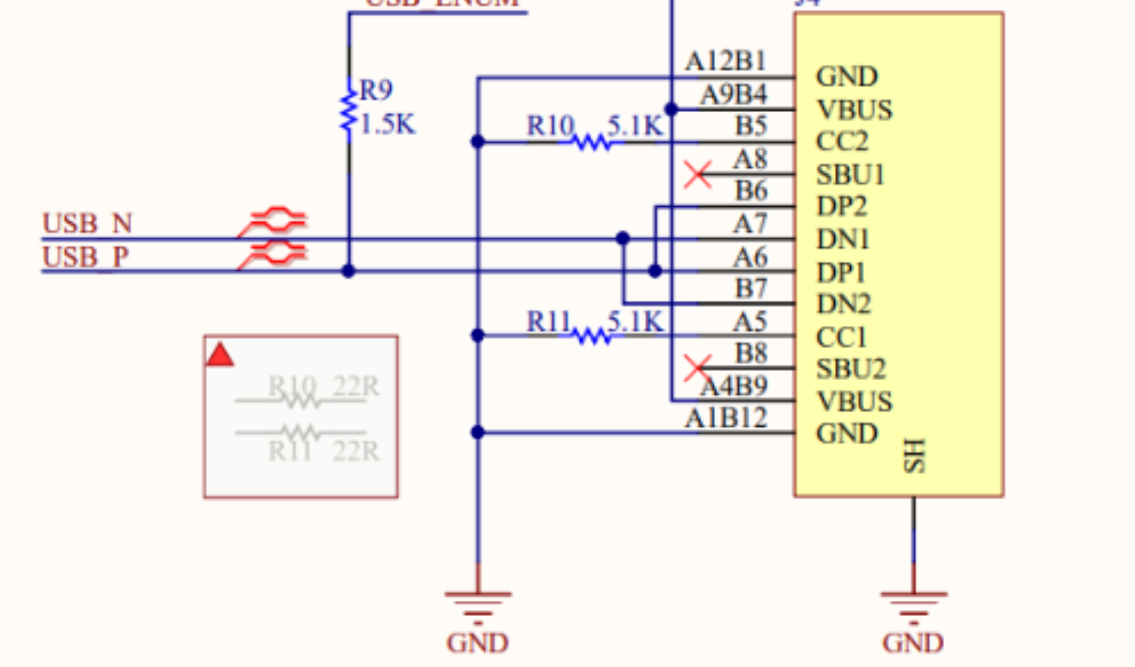

USB-PD对电源设备的识别 是依靠这两个引脚的，向供电端请求电源供给。在简单的设计中，通过CC1和CC2各自独立 下拉一个5.1k电阻到地 即可。而对于需要用到大功率供电或者高清视频传输功能的嵌入式设计，则必须要使用USB-PD控制芯片。

识别设备用的，阻值在一定范围内就是设备插入了，这个有接口标准协议的规定的
一般USB阻抗匹配的电阻也就是4.7K~5.1K左右就能识别到

加了之后可以支持双type-C口的充电线充电
