TYPE-C引脚定义及原理图

已于 2022-03-28 16:11:42 修改
阅读量6.5w 收藏 219
点赞数 37
分类专栏： stm32 文章标签： 嵌入式硬件
于 2022-03-11 11:49:15 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014453443/article/details/123420411
版权

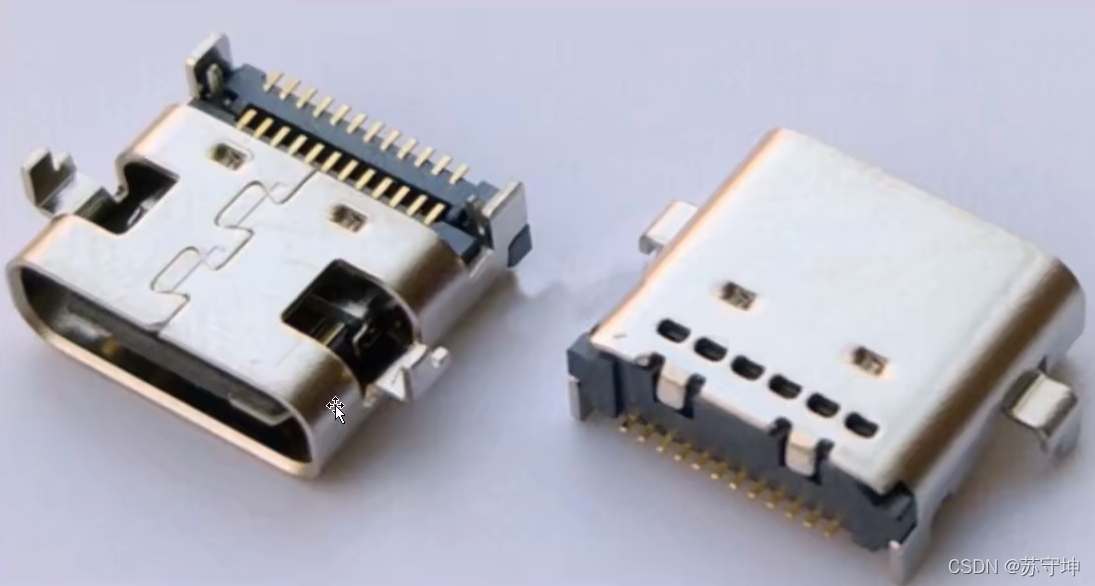

母头

公头

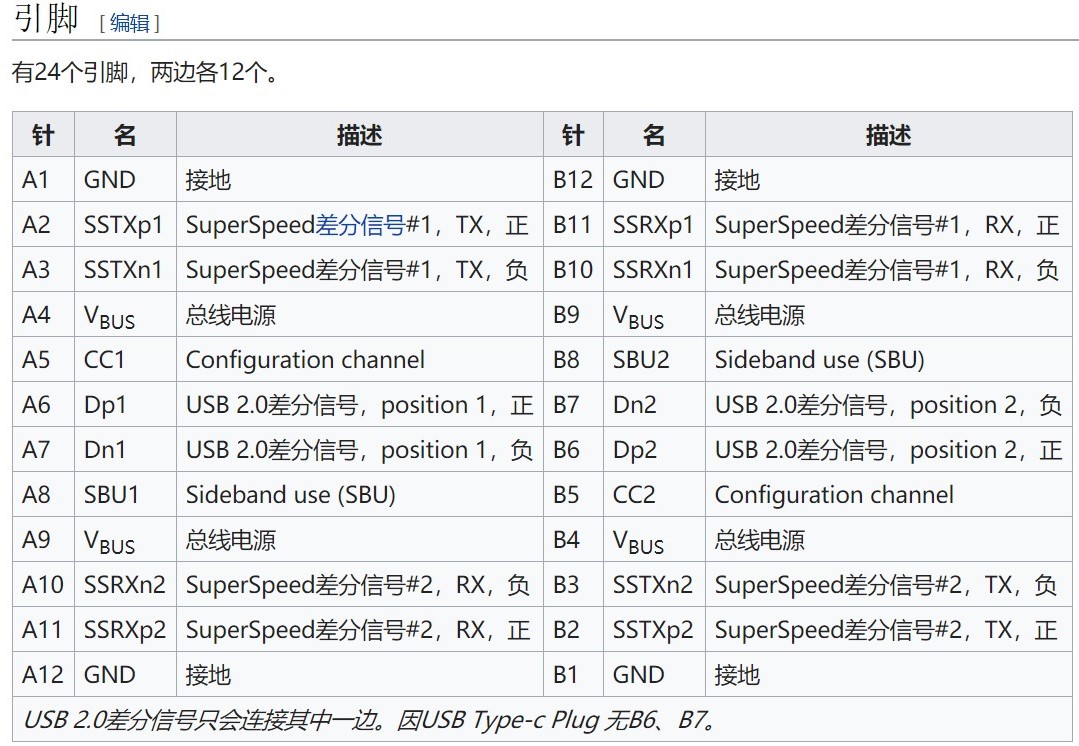

引脚定义

注意：

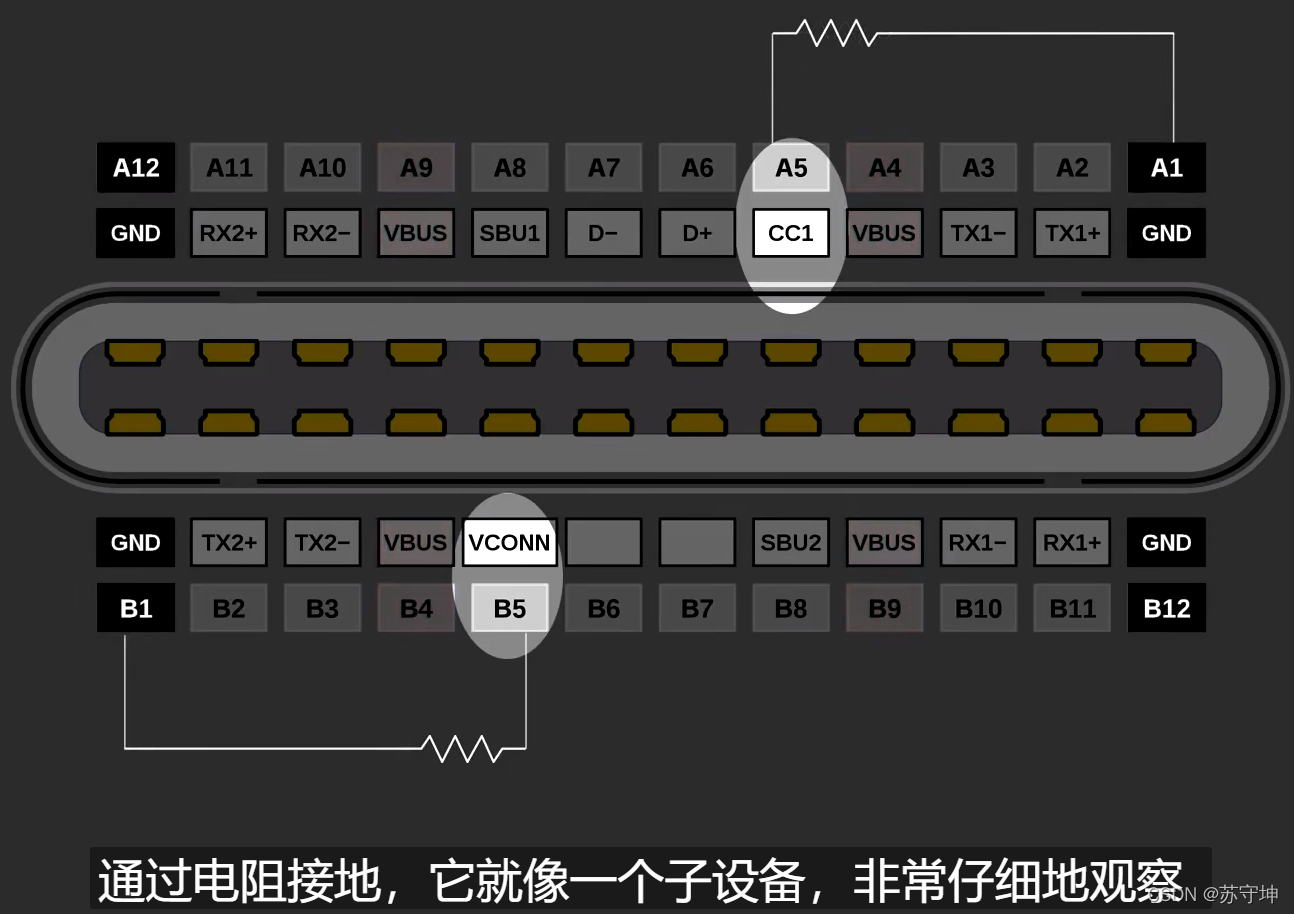

做从机时，CC1、CC2接5.1K电阻接地

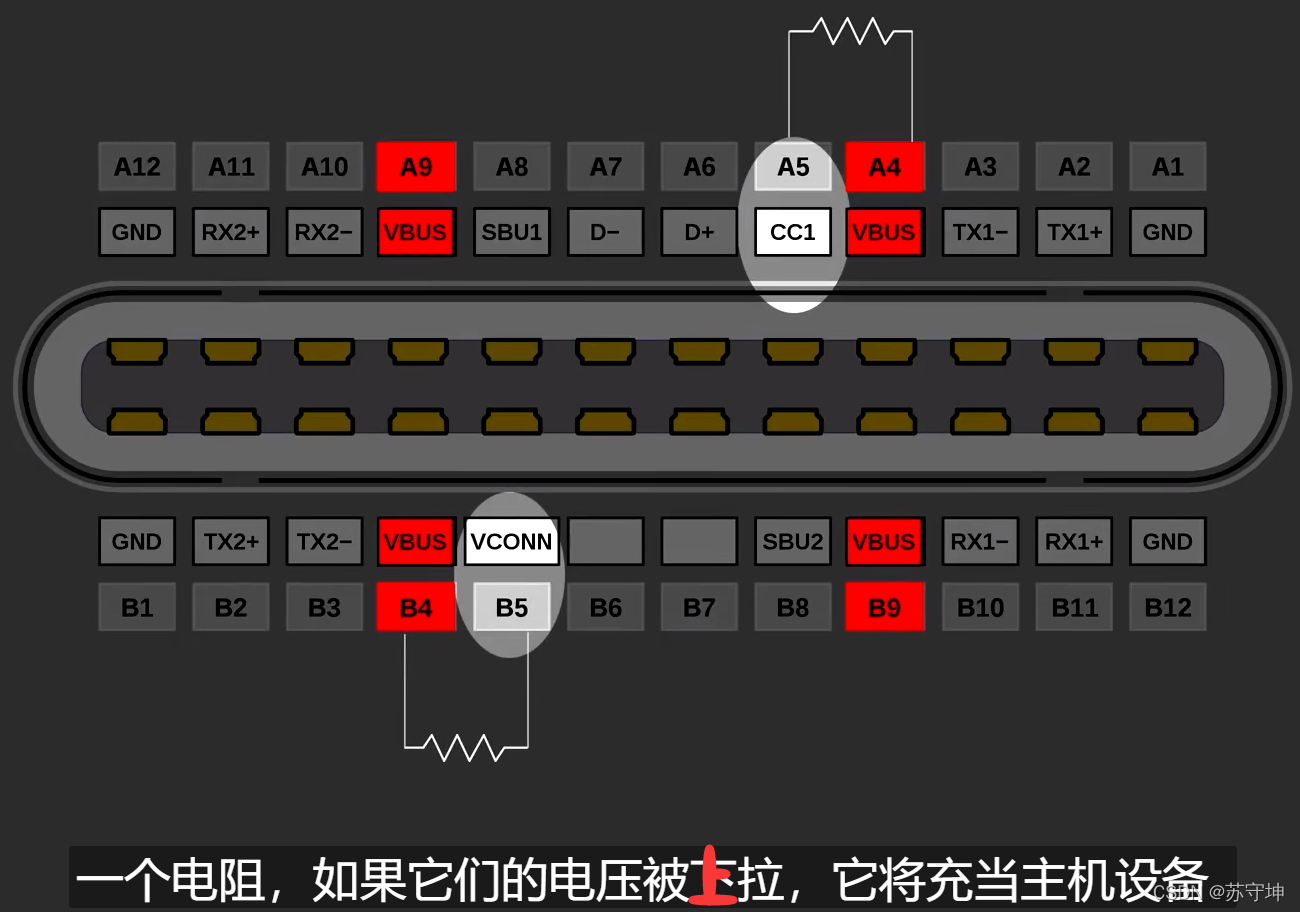

做主机时，CC1、CC2接上拉电阻VBUS

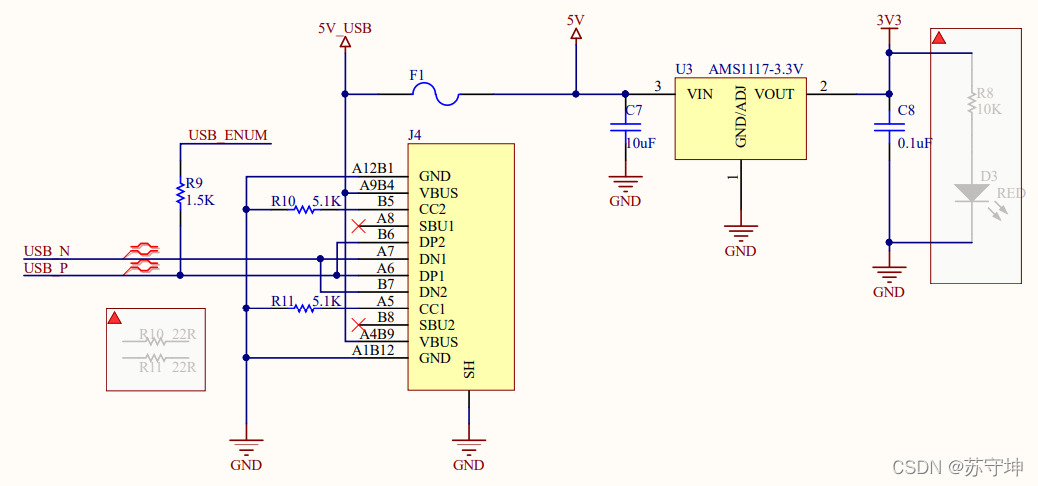

典型应用原理图，做从机使用
