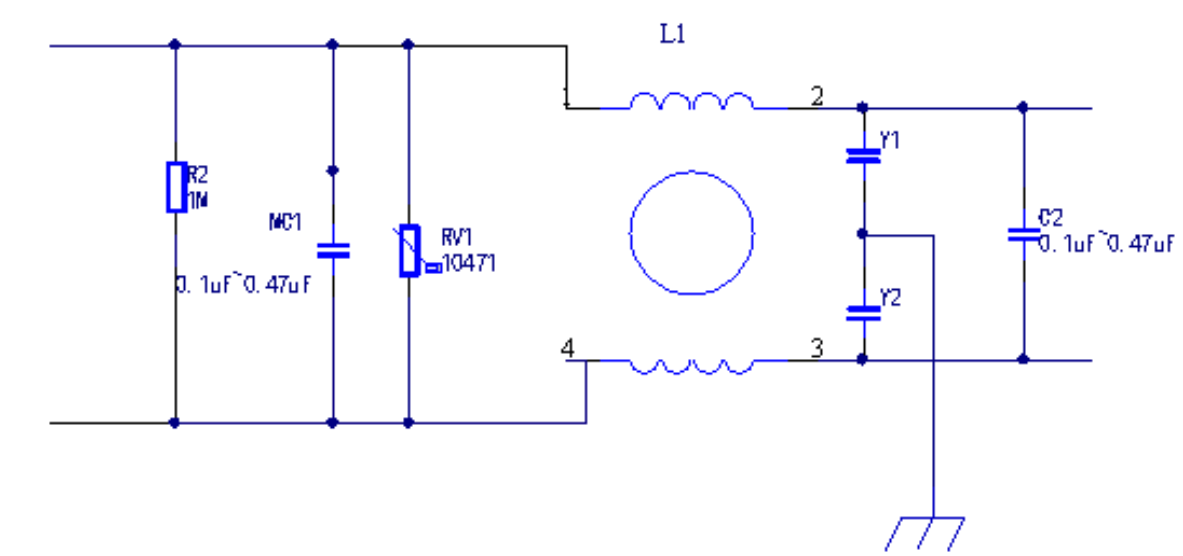

X电容:

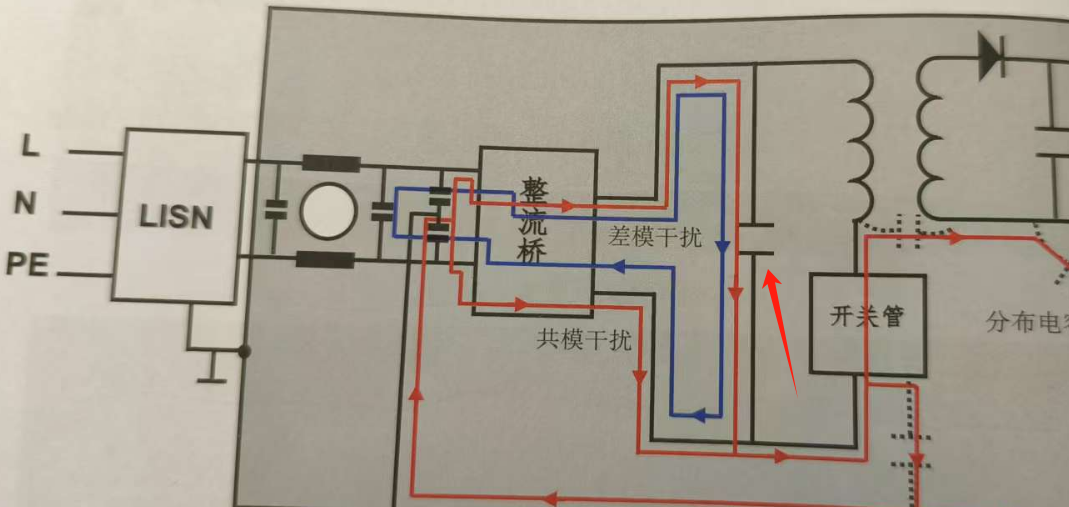

X电容用于滤除差模干扰:
X电容的关键参数:
要点 | 建议 |
---|---|
类型 | 选 X2 安规电容 |
容量 | 常用 0.1μF ~ 0.47μF |
电压 | 250V AC(额定)/ 耐压2500V |
温度 | ≥105℃ 推荐 |
认证 | UL/VDE/CQC/ENEC |

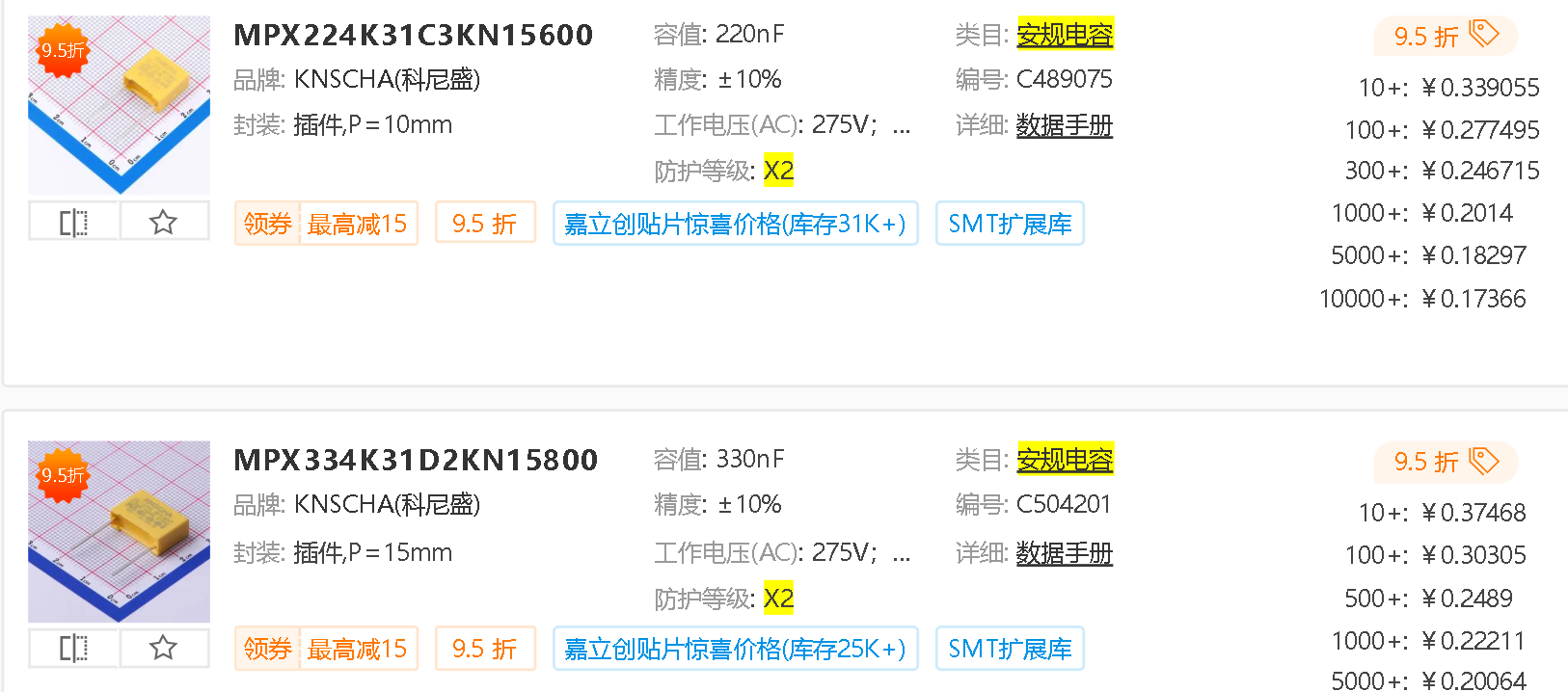

品牌 | EPCOS / Panasonic / Faratronic 等 |

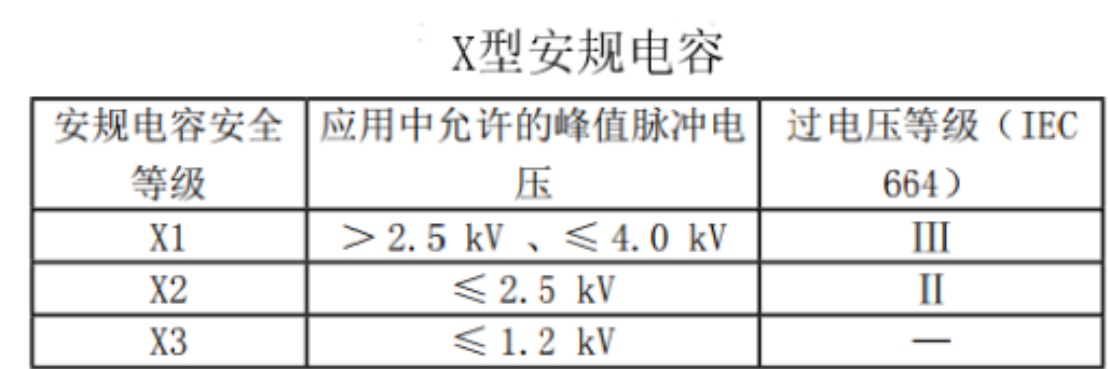

X电容的不认同耐压等级:
等级 | 额定电压 | 峰值浪涌电压 | 应用场景 |
---|---|---|---|
X1 | ≤ 440V AC | ≤ 4000V | 工业级别,适合更恶劣环境 |
X2 | ≤ 250V AC | ≤ 2500V | 家用级别,常见于家电和普通电子产品 |
X3 | ≤ 250V AC | ≤ 1200V | 很少使用,适用于干扰较小场合 |
X电容容量的经验选型参考:
应用功率范围 | 推荐 X 电容容量 |
---|---|
< 50W | 0.1μF ~ 0.22μF |
50W ~ 200W | 0.22μF ~ 0.47μF |
200W ~ 1000W | 0.47μF ~ 1μF |
>1000W(如工业变频器) | 1μF ~ 数μF |
容量越大,滤波越强,但对漏电流要求较高设备(如洗衣机、医疗设备)要控制在一定范围内。
选型经验值:
产品 | 选用X电容 |
---|---|
电饭锅(~100W) | 0.1μF X2 |
洗衣机(~300W) | 0.22μF ~ 0.47μF X2 |
冰箱(~150W) | 0.22μF X2 |
含变频压缩机产品 | 可用 0.47μF 或并联更大容量 |

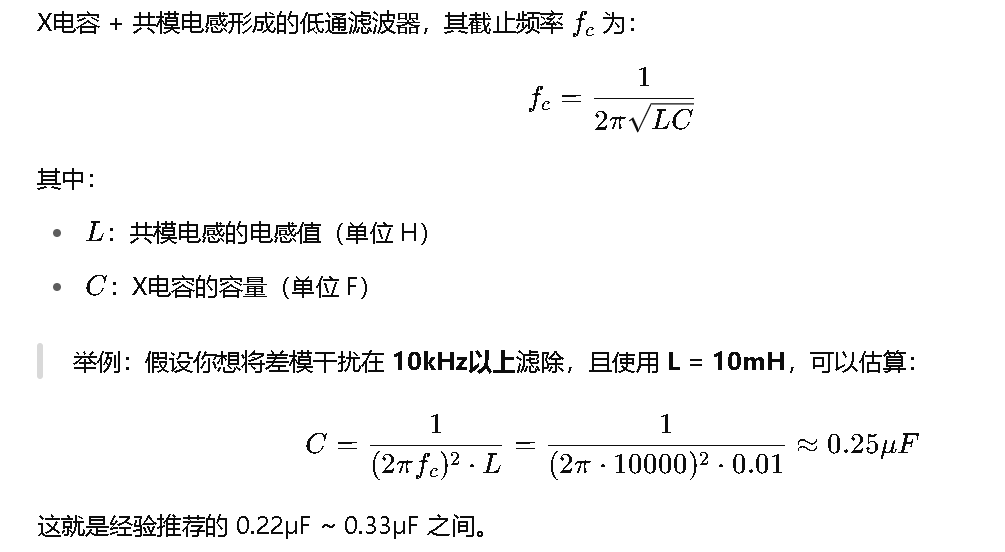

容值计算方法:
