单回路PID控制与串级PID控制

1. 单回路PID控制

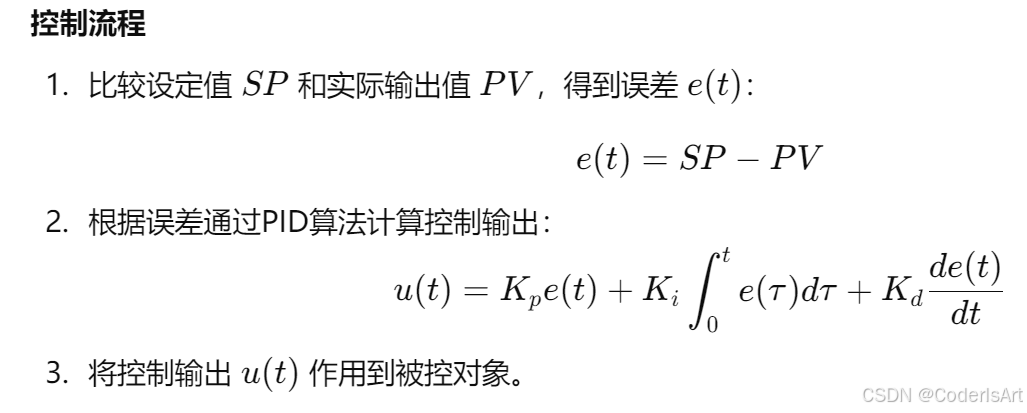

结构

单回路PID控制是最基础的控制结构，只有一个控制器和一个被控对象（控制回路）。

• 输入：系统设定值（Setpoint，SP）。
• 输出：控制器计算的控制信号。
• 被控对象：系统的执行机构或动态过程。
•

优点

• 结构简单，易于实现。
• 调节快速，适合动态特性简单的系统。

缺点

• 对非线性、时变系统或存在显著干扰的系统，效果可能较差。
• 无法对干扰进行提前处理，易受外部扰动影响。

---

2. 串级PID控制

结构

串级PID控制由两个嵌套的控制回路组成：

1. 主回路（外回路）：调节主变量（如输出温度、速度）。
2. 副回路（内回路）：调节副变量（如阀门开度、电机电流）。

控制流程

1. 主回路控制器（外环）：

   • 计算主误差 e1(t)=SP−PV1e_1(t) = SP - PV_1e1​(t)=SP−PV1​。
   • 输出主控制量 u1(t)u_1(t)u1​(t)，作为副回路的设定值 SP2SP_2SP2​。

2. 副回路控制器（内环）：

   • 副回路的设定值为 SP2=u1(t)SP_2 = u_1(t)SP2​=u1​(t)。
   • 计算副误差 e2(t)=SP2−PV2e_2(t) = SP_2 - PV_2e2​(t)=SP2​−PV2​，生成最终的控制信号 u(t)u(t)u(t)。

3. 最终控制信号 u(t)u(t)u(t) 作用于被控对象。

优点

• 抗扰性强：内回路快速抑制扰动，外回路保证系统主变量精度。
• 动态响应快：内回路可显著改善系统的动态性能。
• 适合复杂系统：对多变量、非线性系统表现更好。

缺点

• 调节复杂：主、副回路需要分别整定。
• 实现难度高：需要测量和反馈副变量（如流量、压力）。

---

单回路PID与串级PID对比

对比项	单回路PID	串级PID
结构	一个PID控制器控制一个回路	两个嵌套回路，外回路和内回路各有一个PID控制器
适用场景	动态特性简单、扰动较小的系统	动态复杂、多干扰、需要快速响应的系统
抗扰性能	抗扰性较弱	抗扰性强，内回路可快速抑制干扰
动态响应	响应速度受限	动态响应快，内回路优化动态性能
实现复杂度	简单	实现复杂，需配置两个回路
调节难度	只需整定一个PID控制器	两个PID控制器需分别整定
典型应用	温度、液位、简单压力控制	温度控制（带流量内环）、伺服控制（电流/速度控制）

---

应用场景示例

1. 单回路PID

• 液位控制：
  • 设定值为目标液位，通过PID调整进水阀门开度维持液位稳定。
• 室内温度控制：
  • 设定值为目标温度，通过PID控制加热器的功率。

2. 串级PID

• 温度控制（流量内环）：
  • 主回路：根据温度设定值和测量值调整流量设定值。
  • 副回路：快速调节流量阀门，使流量达到设定值。
• 伺服系统控制：
  • 主回路：位置控制器（外环）根据设定值调整目标速度。
  • 副回路：速度控制器（内环）根据目标速度调整电流。

---

串级PID实现的C++代码

以下是一个简单的串级PID控制器的实现代码：

#include <iostream>

class PID {
private:
    double Kp, Ki, Kd, dt;
    double prevError, integral;

public:
    // 构造函数
    PID(double Kp, double Ki, double Kd, double dt)
        : Kp(Kp), Ki(Ki), Kd(Kd), dt(dt), prevError(0), integral(0) {}

    // 计算PID输出
    double compute(double setpoint, double processValue) {
        double error = setpoint - processValue;
        integral += error * dt;
        double derivative = (error - prevError) / dt;
        double output = Kp * error + Ki * integral + Kd * derivative;
        prevError = error;
        return output;
    }
};

int main() {
    // 外回路（主回路）PID
    PID outerPID(2.0, 0.5, 1.0, 0.1);

    // 内回路（副回路）PID
    PID innerPID(3.0, 1.0, 0.5, 0.1);

    double setpoint = 100.0;  // 主回路设定值（目标温度）
    double innerSetpoint = 0.0;  // 内回路设定值（流量目标）
    double processValue = 0.0;   // 系统输出（实际温度）
    double flowRate = 0.0;       // 内回路控制的流量

    for (int i = 0; i < 100; ++i) {
        // 外回路计算（调节内回路设定值）
        innerSetpoint = outerPID.compute(setpoint, processValue);

        // 内回路计算（调节最终控制输出）
        double controlSignal = innerPID.compute(innerSetpoint, flowRate);

        // 模拟系统动态
        flowRate += controlSignal * 0.1; // 流量变化
        processValue += flowRate * 0.1;  // 温度变化

        // 打印结果
        std::cout << "Step: " << i
                  << ", Process Value: " << processValue
                  << ", Flow Rate: " << flowRate
                  << ", Control Signal: " << controlSignal << std::endl;
    }

    return 0;
}

总结

1. 单回路PID控制适用于简单、动态特性明确的系统，具有实现简单、调节快速的优点。
2. 串级PID控制适用于动态复杂、多干扰场景，内回路对扰动响应快，外回路提升主变量精度。适合如温度控制和伺服系统的场景。

选择控制策略时，应根据系统的动态特性和控制目标权衡。
