揭秘特斯拉线圈，手把手教你制造人工闪电

[导读]在世界各地都有特斯拉线圈的爱好者，而这个似乎富有魔力的神奇的线圈简直堪称“人工闪电制造器”。本文将带领你走近特斯拉线圈，揭示其奥秘，教你如何自己制造人工闪电。
在世界各地都有特斯拉线圈的爱好者，而这个似乎富有魔力的神奇的线圈简直堪称“人工闪电制造器”。本文将带领你走近特斯拉线圈，揭示其奥秘，教你如何自己制造人工闪电。
先简要介绍一下特斯拉线圈。
斯拉线圈又叫泰斯拉线圈，是从"Tesla"这个英文名直接音译过来的。特斯拉线圈是一种分布参数高频串联谐振变压器，可以获得上百万伏的高频电压。

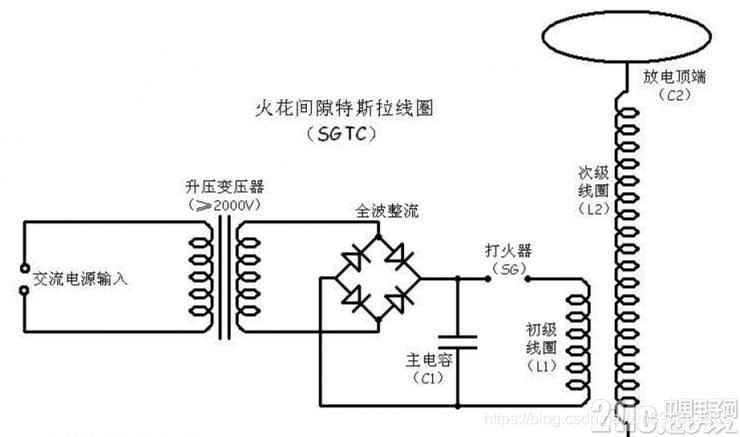

其原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。特斯拉线圈由两个回路通过线圈耦合。首先电源对电容C1充电，当电容的电压高到一定程度超过了打火间隙的阈值，打火间隙击穿空气打火，变压器初级线圈的通路形成，能量在电容C1和初级线圈L1之间振荡，并通过耦合传递到次级线圈。次级线圈也是一个电感，放顶罩C2和大地之间可以等效为一个电容，因此也会发生LC 振荡。当两级振荡频率一样发生谐振的时候，初级回路的能量会涌到次级，放电端的电压峰值会不断增加，直到放电。 而特斯拉线圈不仅仅是被用在游戏或艺术方面，更可贵的是它拥有重大意义的用途，比如利用特斯拉线圈可以实现电能的无线传输，且该方式传输效率高、对生态破坏性小，但是实际应用中还存在诸多困难和障碍，还无法将其应用到实际电力输送中。闪电是一种大气放电现象，闪电发生时释放巨大的能量，其电压高达数百万伏，平均电流约2×105A.据估计，地球每秒钟被闪电击中的次数达到45次。一次闪电所产生的能量足以让一辆普通轿车行驶大约290～1450km，相当于30～144L汽油产生的能量。而对闪电的利用却是相当困难的，这是因为闪电发生时间短至几十毫秒，很难被捕捉到。而特斯拉线圈则是捕捉闪电的可能性工具之一。
下面开始介绍特斯拉线圈制作相关。
首先是所需材料。
【漆包线】直径0.2-0.3都可以，半斤左右，视次级线圈大小而定，电子市场可以买到价格20-30元;
【PVC管】一根 50-75mm，长度30-50cm，一根直径100mm，长10-20cm，总价10元铝质排风管，作为放电顶端，长度一米，直径80mm左右，价格15元左右以上两种材料在五金店或者建材市场能够买到
【电磁炉电容】1200V 0.3UF，需要10-30个，约1.5元一个
【高压电源】可以用NE555、TL494等芯片驱动电视机高压包，产生20000V以上的高压，但是更好的方法是使用一台ZVS驱动器，这种驱动器功率大、发热少、工作稳定可靠。
然后是制作过程。
1、绕制次级线圈，用漆包线在直径50-75mmPVC管上绕1000-1500圈;
2、制作放电顶端，如下图用铝质排风管制作，为了方便固定，可将两只不锈钢碗一上一下将铝管夹紧，中间打孔用螺丝固定。也可以用铝盆、不锈钢空心球、不锈钢碗、盘子、易拉罐以及其他具有较大表面积的金属物体作为放电顶端，需要注意的是，放电顶端要与次级线圈上端的漆包线连接在一起;
3、将放电顶端和次级线圈上头的漆包线用导线连接;
4、制作初级线圈，将粗电线绕在10cm直径的pVC管子上，为了方便调试，也可以将单 芯铜线扒皮后如下图所示固定在管子上，注意要每一匝质检都要留有空隙
5、制作初级电容阵，每10个电容串联为一组，根据需要多组并联，安全起见每个电容都要并联一个1m的电阻;
6、制作打火器，将两个金属物体固定在绝缘体上，间距3-5mm，为了散热，可以多用几组串联。
【调节谐振】
制作特斯拉线圈的关键就是要谐振，即初级LC频率要和次级LC频率相等。经过计算你会发现L1C1≠L2C2，这是你需要调节初级线圈的匝数，使之得到需要的电感值。初级线圈的匝数不宜过少，当调节匝数不能满足谐振条件时，可以通过增减电容组粗调，再调节初级线圈，确定了大概的匝数后，把电路连接好，通电观察放电效果，然后断电，微调调节初级的匝数(比如5.7、8.2圈)直到电弧最长。
【注意事项】
特斯拉线圈属于高压设备，严禁在通电时触摸电路的任何部分!
经过这些步骤，一个简易的特斯拉线圈就制作完毕了。接通电源，亲手制作的闪电就出现在眼前。
