大家好，我是学电子的小白白。

今天我们来分析一个酷炫的电路——特斯拉线圈电路。

特斯拉线圈（Tesla Coil）是一种谐振变压器，由尼古拉·特斯拉在1891年发明，用于生产超高电压、低电流、高频率的电力。

特斯拉线圈可以将低电压升高到几万伏至几百万伏，高压能够击穿空气，能产生绚丽的电弧效果，所以很多的电子爱好者都喜欢制作。

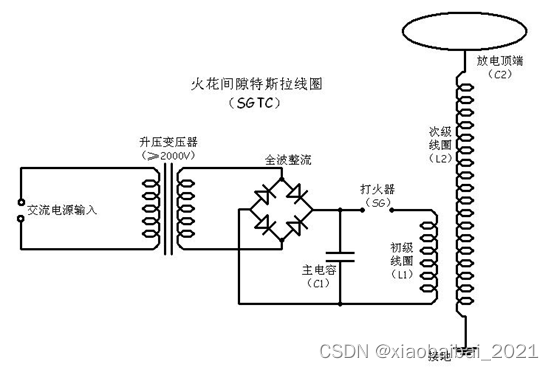

一种简单的特斯拉线圈的原理图如下图所示：
