CATIA草图转换输出工程制图二维图

今天给大家分享下Catia使用中零件设计完三维图后常常需要输出二维的工程制图尺寸图，作为尺寸核对和打印输出校对用

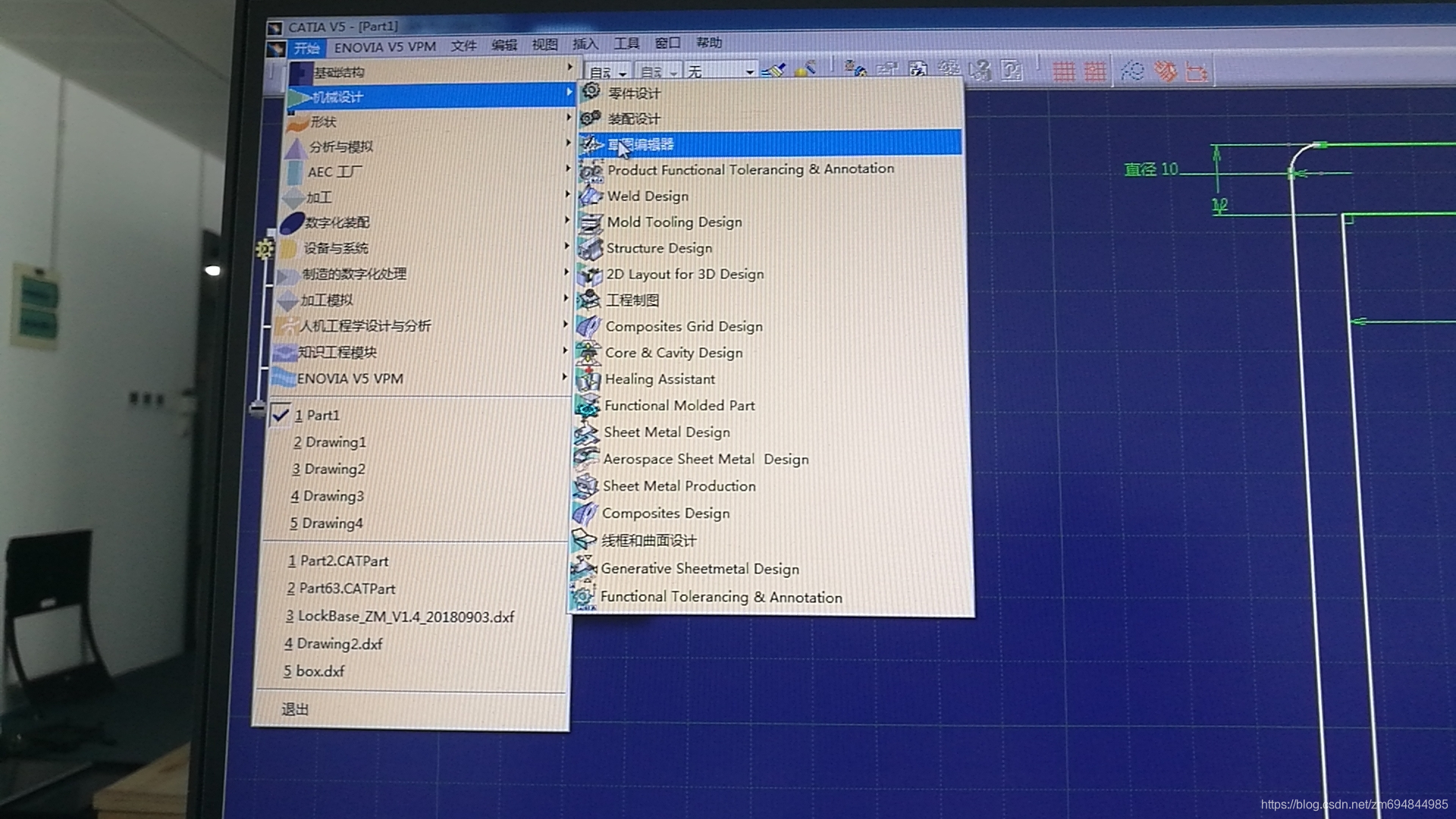

首先打开Catia软件，点击开始—机械设计—草图编辑器，绘制草图

在这里插入图片描述

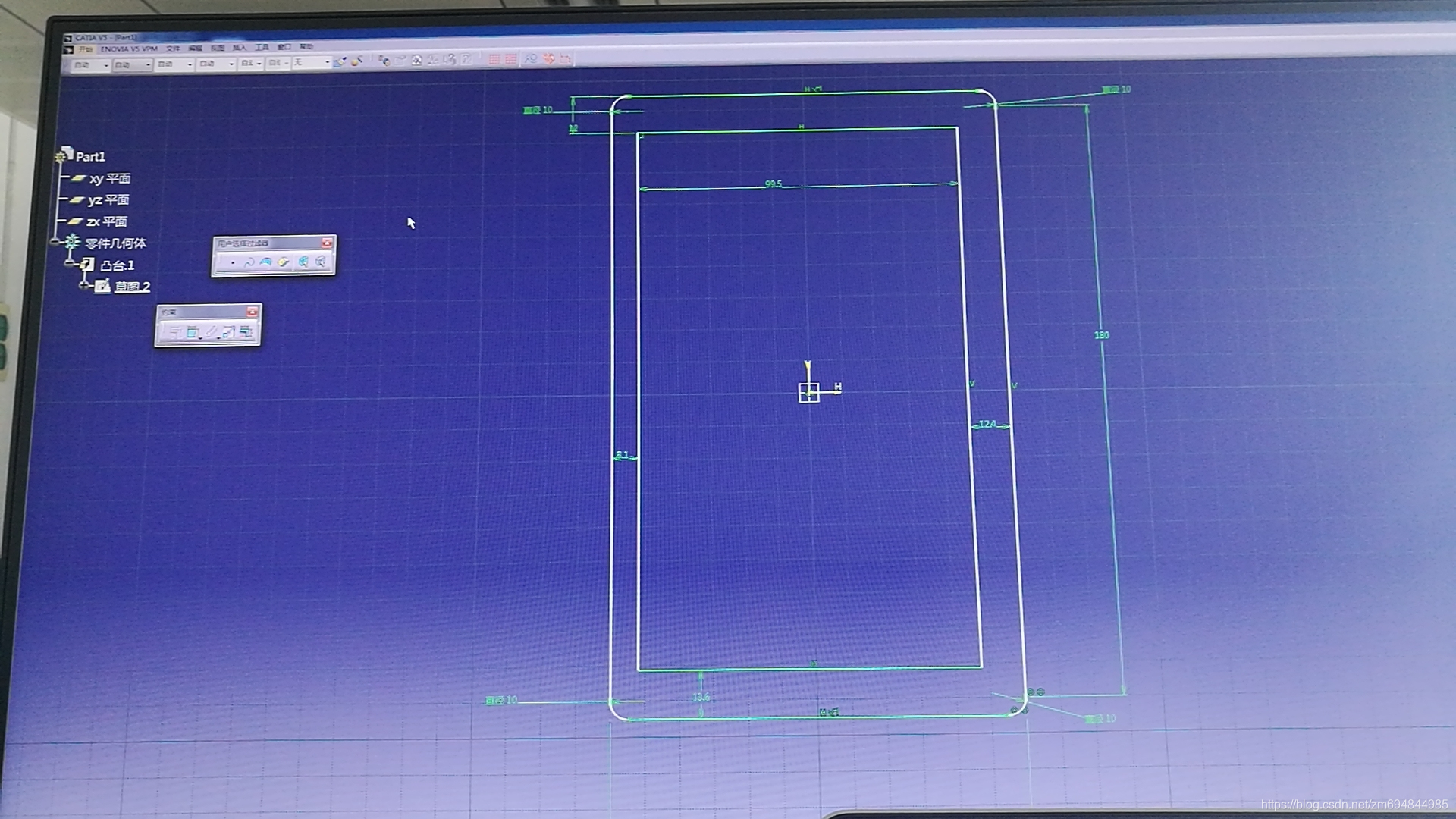

绘制好零件草图
在这里插入图片描述

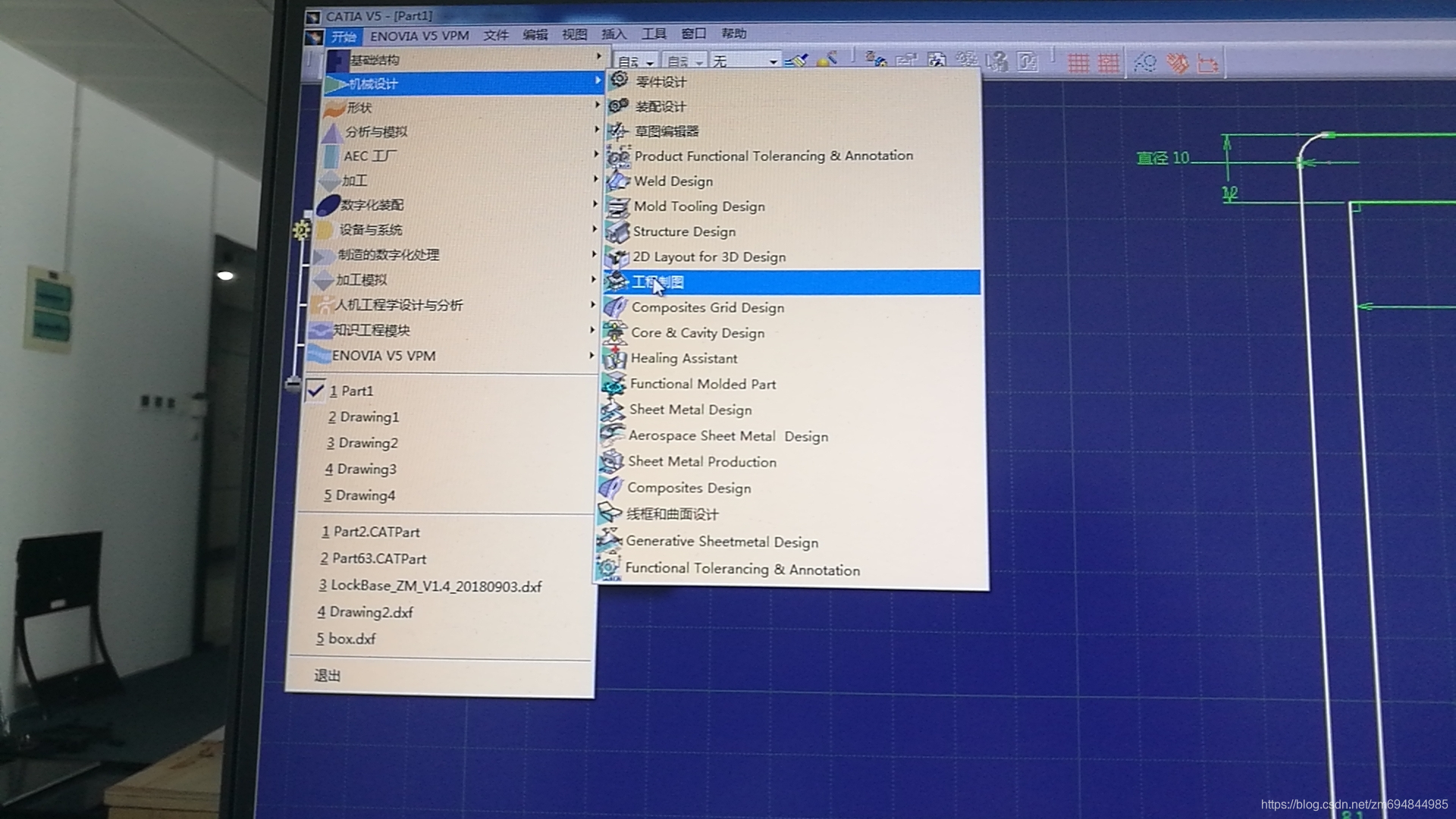

然后，点击开始—机械设计—工程制图
在这里插入图片描述

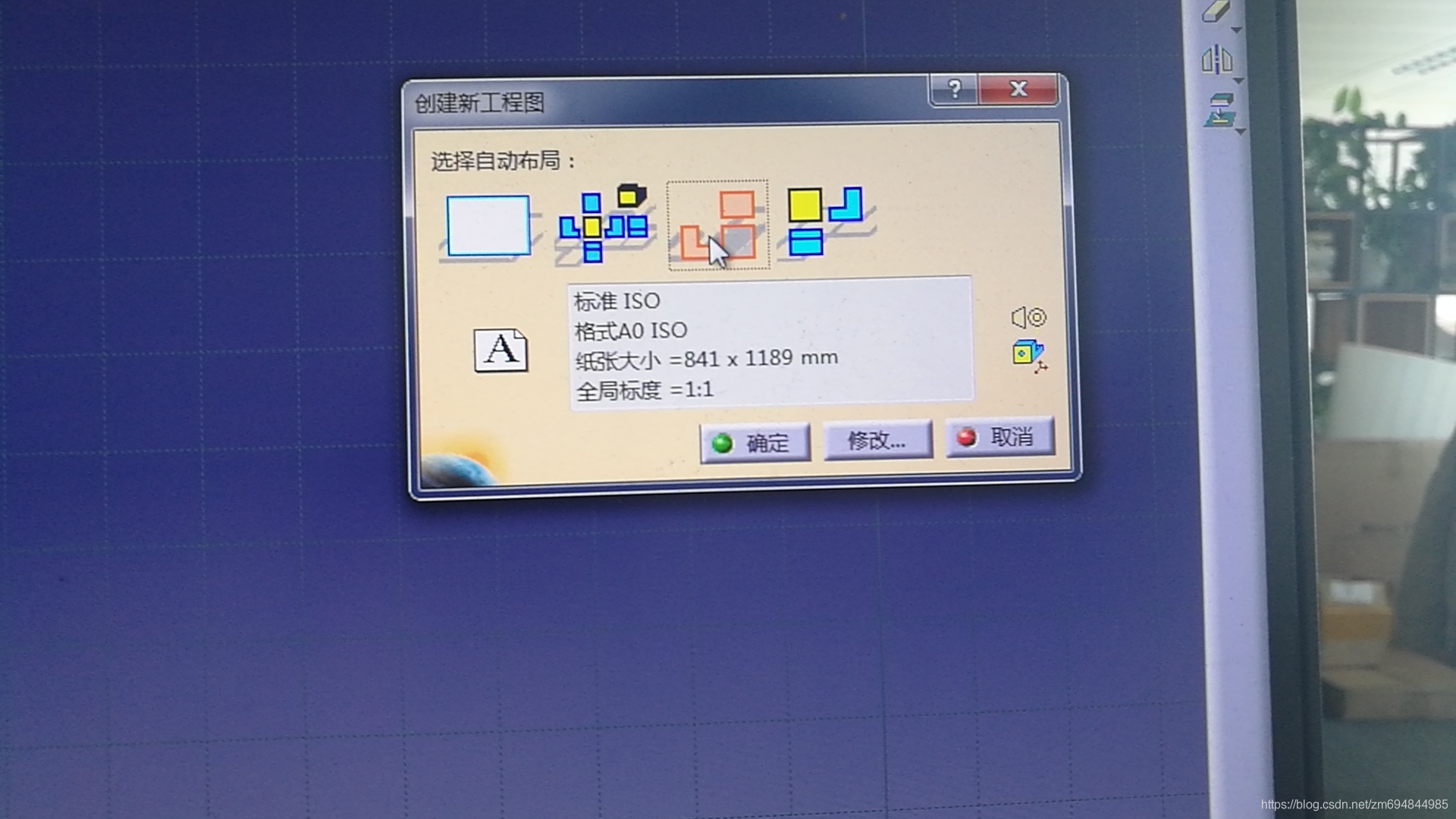

选择
在这里插入图片描述

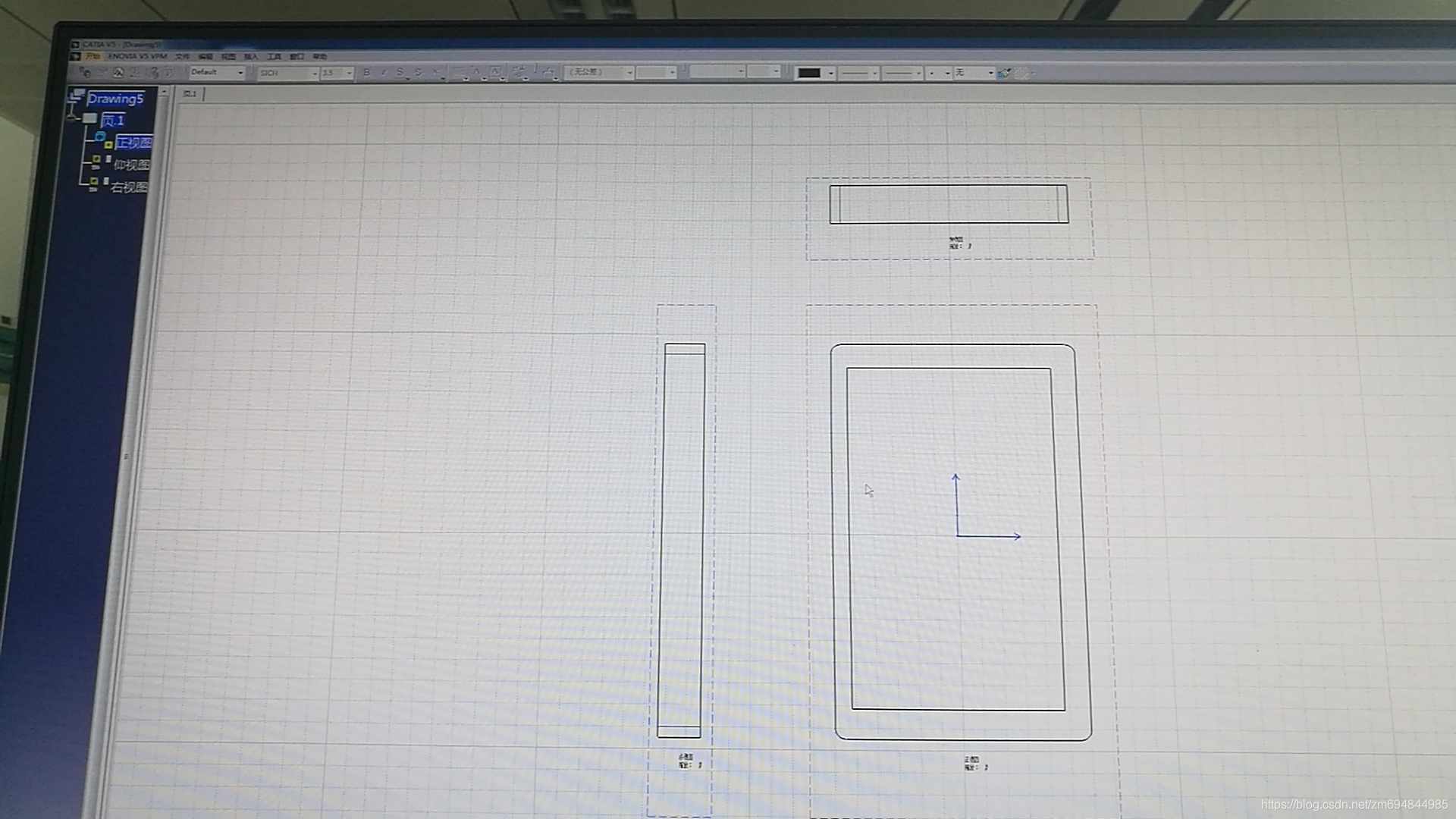

之后便生成了二维尺寸图
在这里插入图片描述
