Linux led子系统分析2

Linux led子系统分析2（基于Linux6.6）---软件架构介绍

---

一、led子系统实现说明

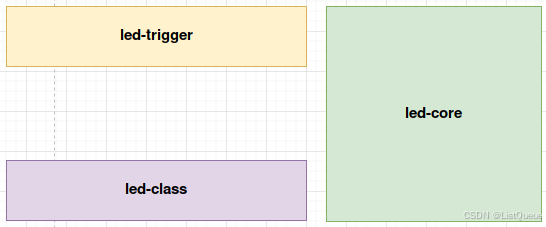

针对 Linux LED 子系统，其实现确实主要分为以下三大部分：led-trigger、led-class 和 led-core。每部分负责不同的功能和作用，下面是这三部分的详细说明：

1. led-trigger (LED 触发器)

LED 触发器（led-trigger）是 LED 子系统中负责控制 LED 状态变化的机制。它可以根据不同的系统事件自动触发 LED 的状态改变。常见的触发器包括 CPU 活跃度、网络流量、输入事件等。

功能：

• 事件触发：通过特定的事件或条件（如 CPU 使用率、网络活动等），自动调整 LED 的状态（点亮、闪烁或关闭）。
• 触发器配置：通过 sysfs 接口，用户可以配置不同的触发器。

触发器类型：

• none：没有触发器，LED 手动控制。
• cpu：基于 CPU 使用率变化触发。
• netdev：基于网络接口的活动（如传输数据）触发。
• heartbeat：定时闪烁，用于表示系统健康。
• input：基于输入设备事件（例如按键输入）触发。

例子：

• 将 LED 配置为在网络活动时闪烁：

• echo netdev > /sys/class/leds/my_led/trigger


2. led-class (LED 类)

led-class 是 LED 子系统的核心模块，它提供了对 LED 设备的统一管理和控制接口。在 Linux 中，每个 LED 设备都由一个 led_classdev 结构表示，该结构包含 LED 的属性、状态以及操作回调函数等。

功能：

• 设备注册与注销：led-class 负责注册和注销 LED 设备，管理 LED 设备的生命周期。
• 统一接口：提供对 LED 的统一访问接口，包括设置亮度、控制闪烁等。
• Sysfs 接口：通过 led-class 提供的 sysfs 接口，用户空间可以对 LED 进行控制，例如设置亮度或触发器。

主要结构：

• led_classdev：每个 LED 设备对应一个 led_classdev 结构，包含 LED 的名称、亮度设置、闪烁配置、触发器设置等。
• 设备注册：使用 led_classdev_register() 函数注册 LED 设备，使用 led_classdev_unregister() 注销设备。

例子：

• 设置 LED 亮度：

• echo 255 > /sys/class/leds/my_led/brightness


3. led-core (LED 核心)

led-core 是 LED 子系统的底层实现，负责对 LED 设备的核心功能进行处理，包括亮度控制、闪烁控制等。它通过 led_classdev 与硬件接口进行交互。

功能：

• 控制 LED 亮度：led-core 处理对 LED 亮度的设置，控制 LED 的点亮和熄灭。
• 闪烁控制：负责处理闪烁周期和频率的设置，通过定时器或 PWM 控制 LED 的闪烁模式。
• 硬件交互：led-core 通过硬件接口（如 GPIO、PWM 等）实现对硬件 LED 的控制。

关键操作：

• 亮度设置：根据用户或触发器的设置，调整 LED 的亮度值。
• 闪烁管理：通过定时器或硬件计时器，周期性地改变 LED 的状态（点亮或熄灭）。
• 硬件控制：通过调用硬件驱动接口（如 GPIO 控制、PWM 信号等），将控制信号传递给硬件。

例子：

• 控制 LED 闪烁：

echo "1000" > /sys/class/leds/my_led/delay_on
echo "1000" > /sys/class/leds/my_led/delay_off
