英飞凌 TLF35584 是一款高效的多电压电源管理芯片，适用于3.0至40V的宽输入电压范围，提供串行升压和降压预调节器、低压降后置稳压器、跟踪器、备用稳压器等。该芯片具备SPI接口，支持多种电源状态管理和保护功能，如电压监控、复位、窗口看门狗等，广泛应用于嵌入式系统中。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

[英飞凌TLF35584QVVS2]

TLF35584_SPI：

1 Overview

• 高效多电压电源芯片
• 串行升压和降压前置稳压器，适用于 3.0 至 40 V 的宽输入电压范围，具有完整的性能和较低的总体功耗
• 用于通信电源的低压降后置稳压器 5.0V/200mA（命名为LDO_Com)
• 用于 µC 电源的低压降后置稳压器 5.0 V/600 mA (TLF35584xxVS1) 或 3.3 V/600 mA (TLF35584xxVS2)（名为 LDO_µC）
• 提供使能、同步输出信号和电压监控（在器件内部添加到复位功能） ）用于核心电源的可选外部后置稳压器
• ADC 电源参考电压 5.0 V +/- 1%，150 mA 电流能力（名为 Volt_Ref）
• 两个用于传感器电源的跟踪器，每个跟踪器提供 150 mA 电流能力（称为 Tracker 1）和跟踪器 2)
• 备用稳压器 5.0 V/10 mA (TLF35584xxVS1) 或 3.3 V/10 mA (TLF35584xxVS2)（名为 LDO_Stby）
• 具有复位功能的独立电压监控块
• 可配置功能和窗口看门狗
• 16 位 SPI
• 安全状态通过两个具有可编程延迟的安全状态信号进行控制
• 输入电压监控（过压关闭）
• 绿色产品（符合 RoHS 标准）
• 符合 ISO26262 标准
• 符合 AEC 标准

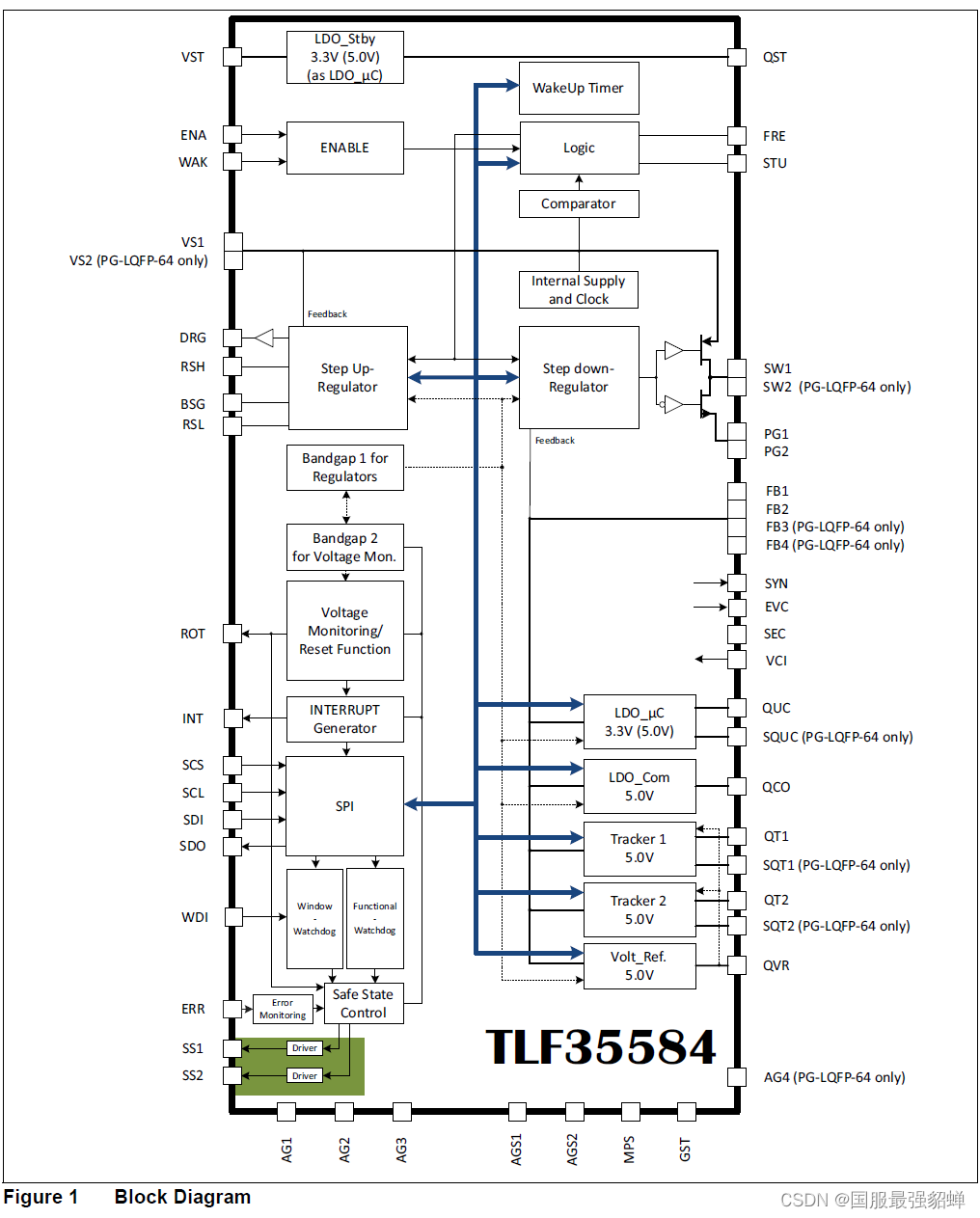

2 Block Diagram

在这里插入图片描述

3 Pin Configuration

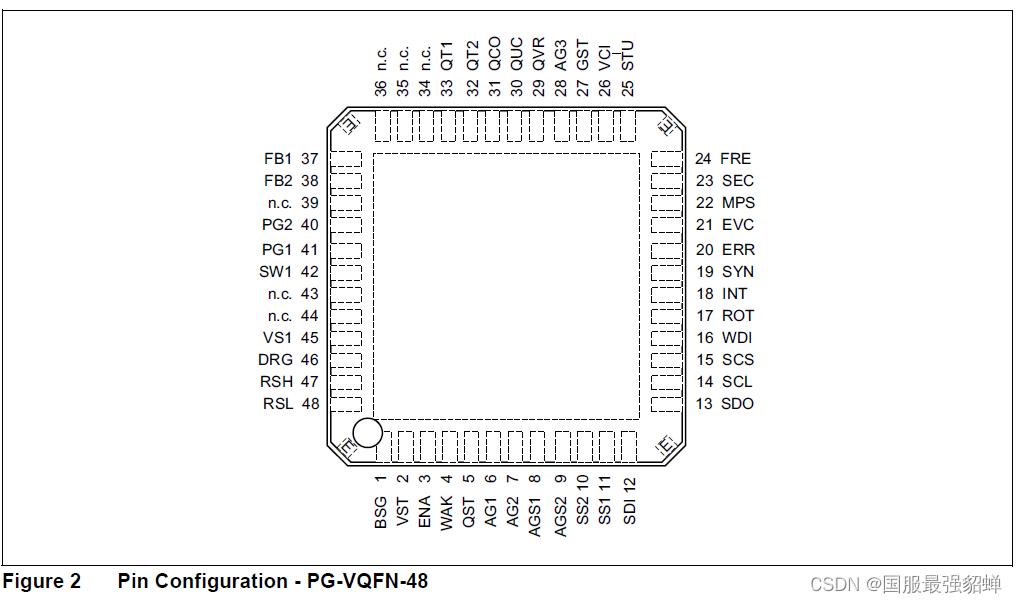

3.1 Pin Assignment - PG-VQFN-48

在这里插入图片描述

  1. BSG: Boost driver ground将此引脚连接至外部电流检测电阻的低端，以将驱动器噪声从敏感接地去耦。如果不使用升压预调节器选项，则接地。
  2. VST Supply voltage standby regulator, input: 将此输入连接到电源（电池），并在引脚和地之间连接反向保护二极管和电容。 建议使用EMC滤波器。
  3. ENA Enable Input: 该引脚上的正边沿信号将唤醒器件。 如果不使用连接到地面。
  4. WAK Wake/Inhibit Input:该引脚上定义长度的高电平信号将唤醒器件。 如果不使用连接到地面。
  5. QST Output standby LDO: 尽可能靠近引脚连接一个电容
  6. AG1 Analogue ground, pin 1: 模拟地，引脚
  7. AG2 Analogue ground, pin 2: 直接将此引脚（低欧姆和低电感）接地
  8. AGS1 Analogue ground, safety, pin1: 直接将此引脚（低欧姆和低电感）接地。如果使用安全开关，则直接连接到所用NMOS的源极。
  9. AGS2 Analogue ground, safety, pin 2: 直接将此引脚（低欧姆和低电感）接地。如果使用安全开关，则直接连接到所用NMOS的源极。
  10. SS2 Safe state signal 2: 安全状态输出信号2，将应用程序设置为安全状态。 信号延迟 SS1，延迟可通过SPI命令调整
  11. SS1 Safe state signal 1: 安全状态输出信号1，将应用程序设置为安全状态。
  12. SDI Serial peripheral interface, signal data input: 串行外设接口，信号数据输入：SPI信号端口，连接到微处理器的SPI端口“数据输出”以在SPI通信期间接收命令。
  13. SDO Serial peripheral interface, signal data output: 串行外设接口，信号数据输出：SPI信号端口，连接微处理器的SPI端口“数据输入”以在SPI通信期间发送状态信息
  14. SCL Serial peripheral interface, signal clock: 串行外设接口，信号时钟：SPI信号端口，连接到微处理器的SPI端口“时钟”，为器件提供时钟以进行SPI通信。
  15. SCS Serial peripheral interface, signal chip select: 串行外设接口，信号片选：SPI信令端口，连接到微处理器的SPI端口“芯片选择”以寻址SPI通信设备
  16. WDI Watchdog input, trigger signal: 输入触发信号，将微处理器的“触发信号输出”连接到该引脚。在未使用的情况下保持打开状态（内部下拉）。
  17. ROT Reset output: 具有内部上拉电阻的开漏极结构。该引脚的低电平信号表示复位事件。
  18. INT Interrupt signal: 推挽级。该引脚的低电平脉冲表示中断，微处理器应读出SPI状态寄存器。连接到微处理器内核电源电压的不可屏蔽中断端口（NMI）。
  19. SYN Synchronization output signal:将此输出连接至可选的外部开关模式后置稳压器同步输入。该信号以相位或移位180°（可通过SPI命令选择）传递降压调节器开关频率。开关模式后置稳压器应与上升沿同步。 如果不使用，请保持打开状态。
  20. ERR Error signal input:来自微处理器安全管理单元（SMU，微处理器的内部故障检测）的错误信号输入将微处理器的“错误信号输出”连接到该引脚。
  21. EVC Enable external post regulator for core supply: 将此引脚连接至外部后置稳压器的使能输入。 如果不使用，请保持打开状态
  22. MPS Microcontroller programming support pin:微控制器编程支持引脚：将该引脚拉至地进行操作。该引脚可用于微控制器调试和编程目的。详情请参见第11.7章
  23. SEC Configuration pin for external post regulator for core supply:如果不使用选件外部稳压器，将此引脚接地。 如果使用选件外部后置调节器，请保持打开状态
  24. FRE Frequency adjustment pin: 将引脚连接到低频范围的地或在高频范围内保持开路
  25. STU Configuration pin for step up converter: 如果不使用选件升压预调节器，将此引脚接地。 如果使用可选升压预调节器，请保持打开状态
  26. VCI Input for optional external post regulator output voltage (core supply): 连接一个外部电阻分压器，以调节复位输出信号ROT的过压和欠压阈值。如果不使用选件外置调压器，请保持开路
  27. GST Gate stress pin: 不适合客户使用。直接将此引脚（低欧姆和低电感）接地
  28. AG3 Analogue ground, pin 3:直接将此引脚（低欧姆和低电感）接地
  29. QVR Output voltage reference: 尽可能靠近引脚连接一个电容。
  30. QUC Output LDO_uC supply (micro processor supply): 尽可能靠近引脚连接一个电容。
  31. QCO utput LDO_communication supply: 尽可能靠近引脚连接一个电容。
  32. QT2 Output tracker 2: 尽可能靠近引脚连接一个电容。
  33. QT1 Output tracker 1: 尽可能靠近引脚连接一个电容。
  34. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  35. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  36. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  37. FB1 Step down pre regulator feedback input plus input for linear post regulators and trackers, pin1:(降低预调节器反馈输入，加上线性后置调节器和跟踪器的输入，引脚1：) 将降压前稳压器输出滤波器的电容与低欧姆和低电感连接直接连接到该引脚。 始终与FB2引脚并联
  38. FB2 Step down pre regulator feedback input plus input for linear post regulators and trackers, pin 2:(针对线性后置调节器和跟踪器，降低预调节器反馈输入和输入，引脚2：) 将降压前稳压器输出滤波器的电容与低欧姆和低电感连接直接连接到该引脚。 始终与FB1引脚并联
  39. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  40. PG2 Step down pre regulator power ground, pin 2:直接连接此引脚（低欧姆和低电感）到地和预调节器输出电容负极。 始终与PG1引脚并联
  41. PG1 Step down pre regulator power ground, pin 1: 直接连接此引脚（低欧姆和低电感）到地和预调节器输出电容负极。 始终与PG2引脚并联
  42. SW1 Step down pre regulator power stage output, pin 1: 将此引脚直接连接（低电阻和低电感）至预稳压器输出滤波器。 始终与引脚SW2并联连接
  43. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  44. N.C. Internally not connected:没有电气连接，可以保持开路/浮置，连接到GND或任何其他信号
  45. VS1 Supply voltage step down pre regulator, pin 1, input:将此输入与VS2并联连接至升压预调节器的输出。如果不使用升压预调节器选项，则与VS2并联连接，在引脚和地之间提供带反向保护二极管和电容的（电池）电压。 建议使用EMC滤波器。
  46. DRG Driver output for external step up regulator power stage, connect to gate: 升压预调节器低压侧开关门：连接到外部N沟道MOSFET的栅极，线路要笔直且尽可能短。如果不使用升压预调节器选项，请保持打开状态
  47. RSH Sense resistor for external step up regulator power stage, high side: 将此引脚连接至外部电流检测电阻的高端，以确定通过外部N沟道MOSFET的最大电流阈值。 如果不使用升压预调节器选项，则接地。
  48. RSL Sense resistor for external step up regulator power stage, low side: 将此引脚连接至外部电流检测电阻的低端，以确定通过外部N沟道MOSFET的最大电流阈值。 如果不使用升压预调节器选项，则接地
    EP1 Edge pin no 1: 请保持该引脚下面的区域没有接地或其他信号，不要将此引脚焊接到地或任何其他信号。该引脚必须保持无焊接
    EP2 Edge pin no 2:请保持该引脚下面的区域没有接地或其他信号，不要将此引脚焊接到地或任何其他信号。 该引脚必须保持无焊接
    EP3 Edge pin no 3: 请保持该引脚下面的区域没有接地或其他信号，不要将此引脚焊接到地或任何其他信号。 该引脚必须保持无焊接
    EP4 Edge pin no 4: 请保持该引脚下面的区域没有接地或其他信号，不要将此引脚焊接到地或任何其他信号。 该引脚必须保持无焊接
    GND Cooling Tab. 冷却片。内部连接到GND

4 General Product Characteristics

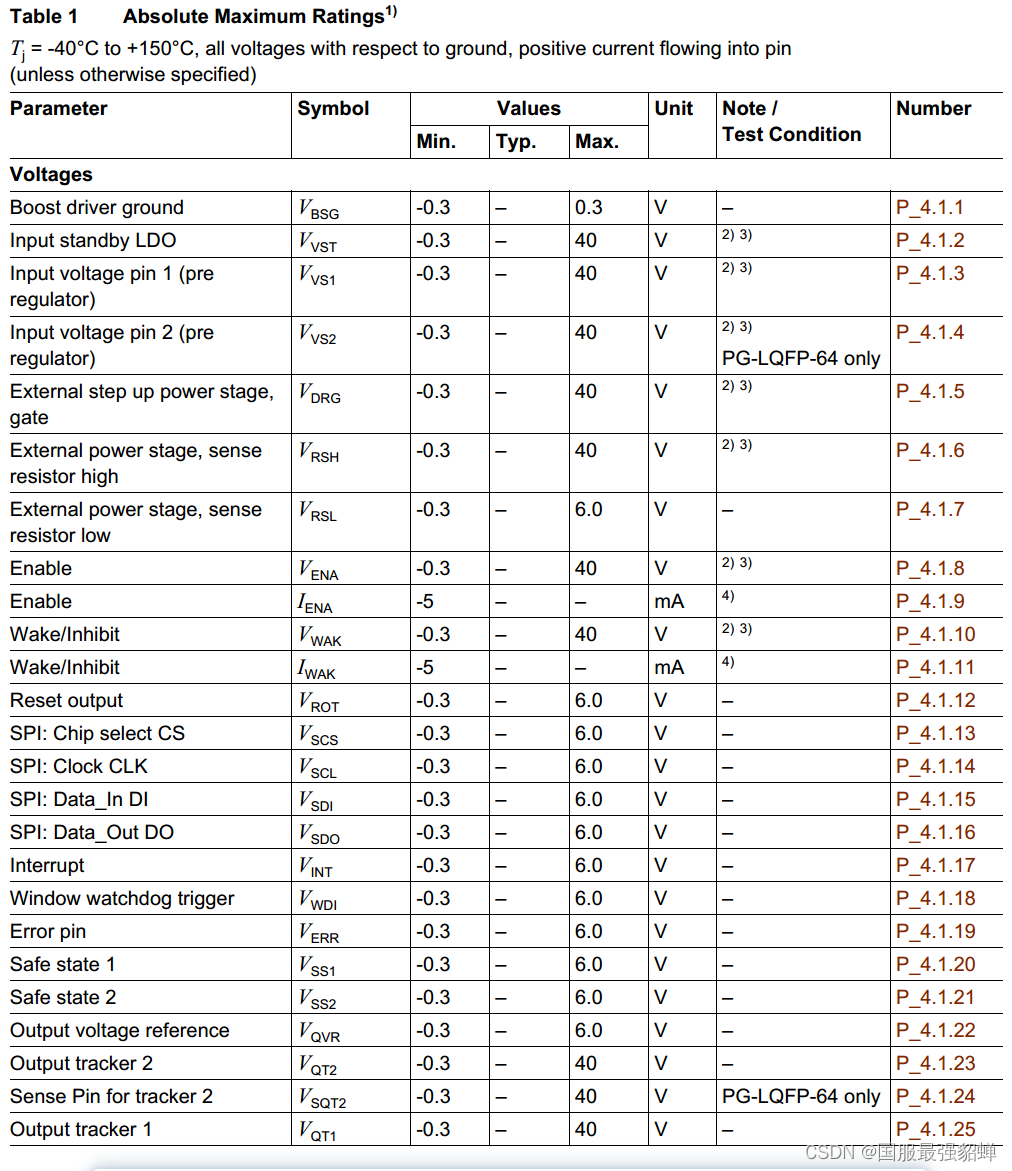

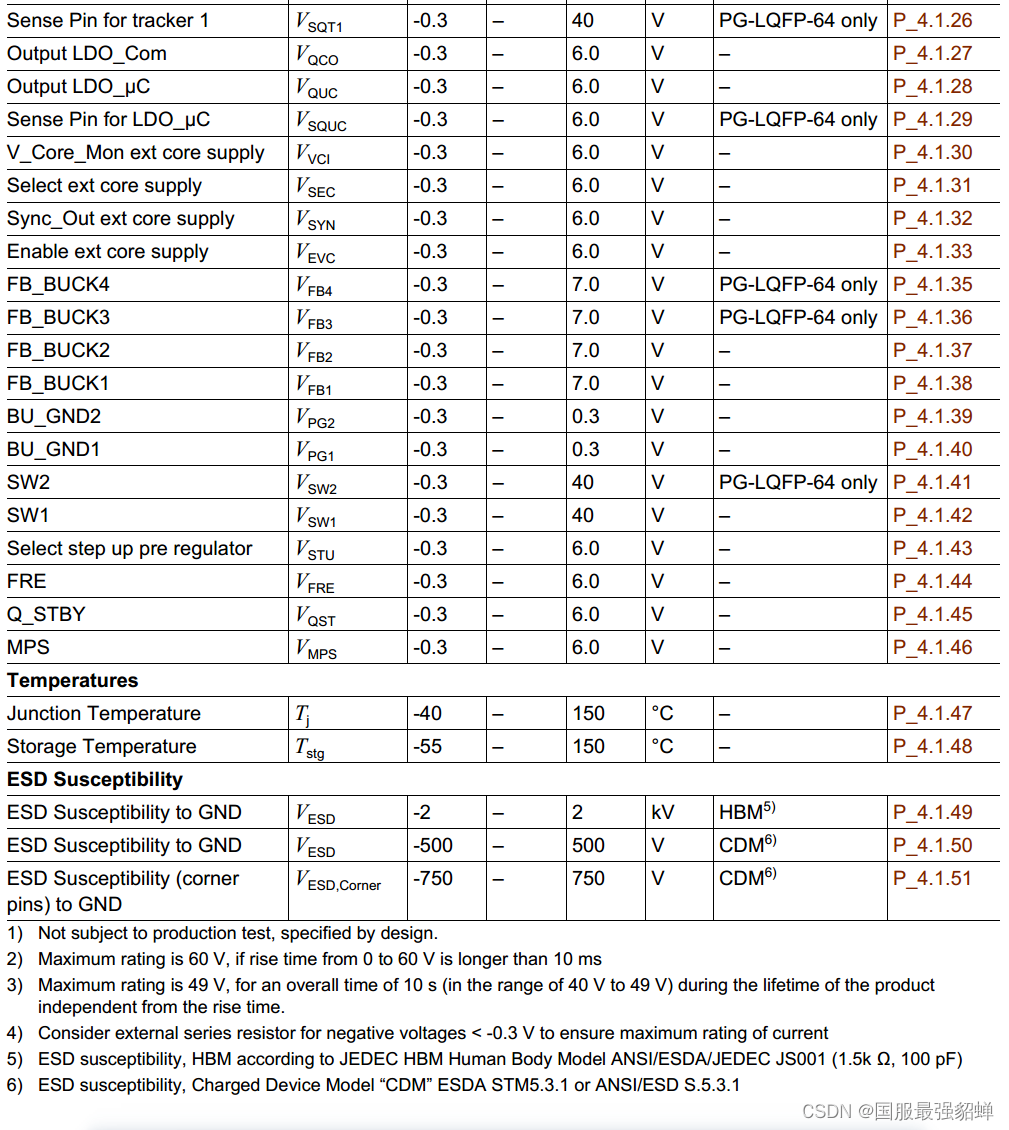

4.1 Absolute Maximum Ratings 绝对最大额定值

在这里插入图片描述
在这里插入图片描述
Notes

  1. 超过此处列出的应力可能会对设备造成永久性损坏。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
  2. 集成保护功能旨在防止 IC 在数据表中描述的故障条件下被损坏。故障情况被视为“超出”正常工作范围。保护功能不适用于连续重复操作。

4.2 Functional Range

电源电压范围为V Bat = 3 - 40 V（降压预调节器之前激活升压预调节器）
启动TLF 35584需要最低输入电压为V VS = 6.0V的引脚VSx。（没有升压预调节器激活）
结温Tj -40 - 150 °C

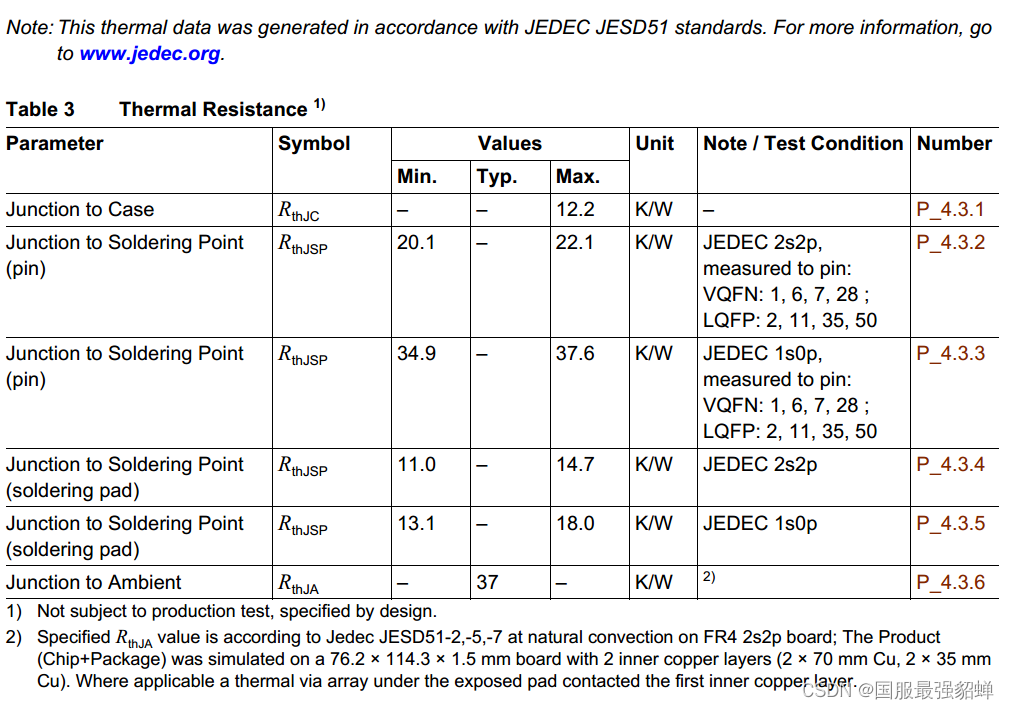

4.3 Thermal Resistance 热阻

在这里插入图片描述

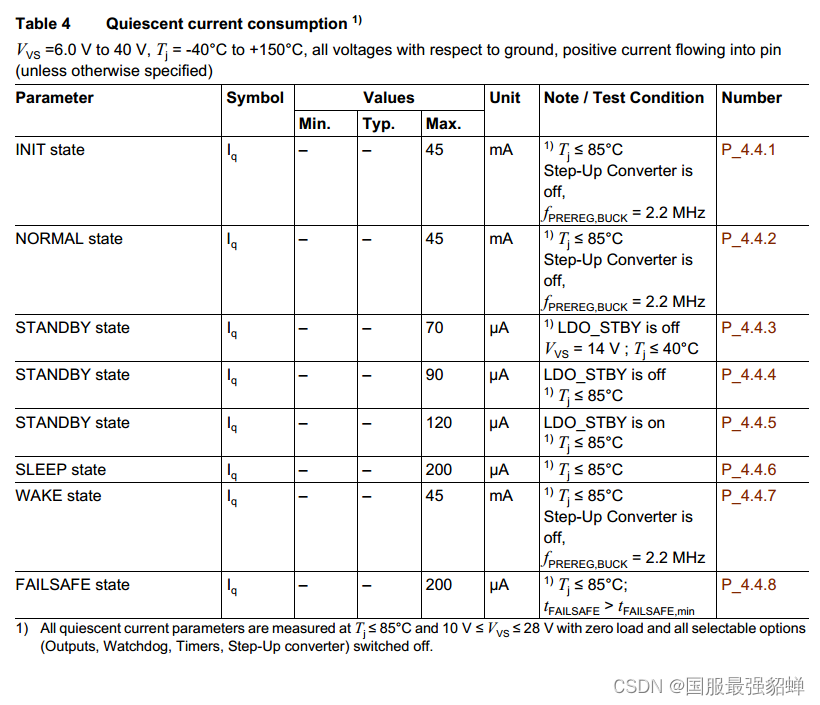

4.4 Quiescent Current Consumption

静态电流消耗1）VVS =6.0 V至40 V，Tj = -40 ° C至+150 ° C，所有电压相对于地，正电流流入引脚（除非另有说明）
4

所有静态电流参数均在Tj≤ 85°C和10 V ≤ VVS ≤ 28 V条件下测量，零负载且所有可选选项（输出、看门狗、定时器、升压转换器）均关闭。

5 Wake Function 唤醒功能

5.1 Introduction

TLF35584在连接到电池时自动开启（上电复位POR），并进入INIT状态，在此状态下将对器件进行配置。配置成功后，器件将通过SPI命令进入NORMAL状态。从NORMAL或WAKE状态，器件可以通过SPI命令进入低功耗状态（睡眠或待机）。 WAK和ENA信号是离开低功耗状态（或故障安全状态）的外部触发器。

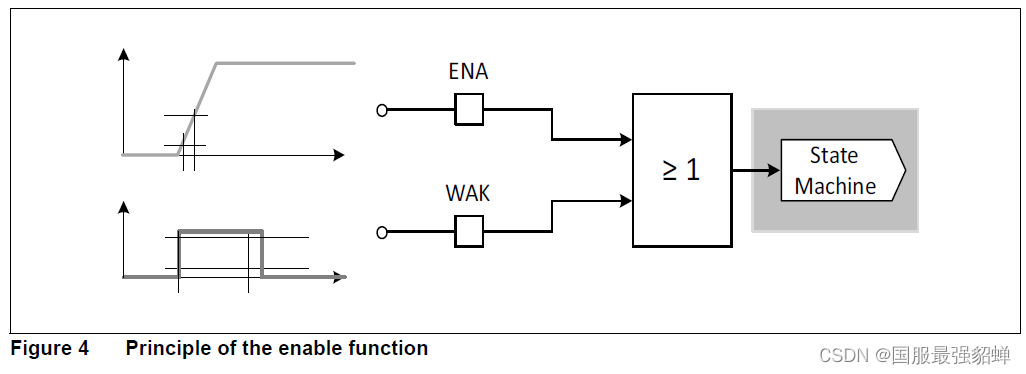

Wake (pin WAK - level triggered) / Enable (pin ENA - edge triggered)
唤醒（WAK引脚-电平触发）/使能（ENA引脚-边沿触发）

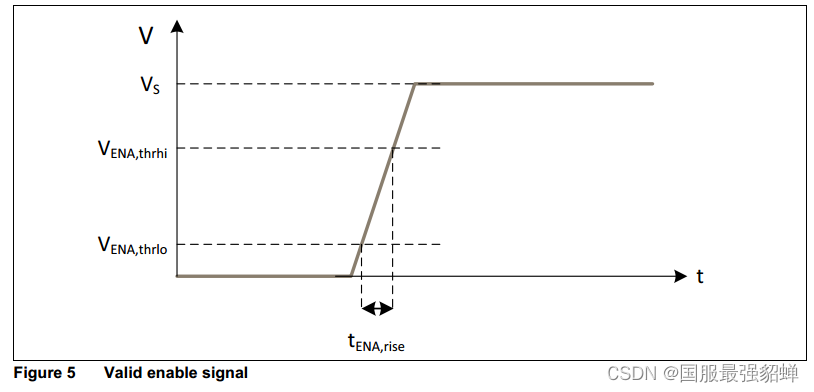

WAK和ENA输入引脚支持电池电压电平。电压高于VWAK，hi的信号施加在WAK引脚tWAK，min表示有效唤醒信号。上升时间为tENA，rise的ENA引脚正向沿也表示有效唤醒信号。

有效的唤醒信号将使设备从待机状态进入初始状态，从睡眠状态进入唤醒状态，或从故障安全状态进入初始状态。

WAK引脚上的低电平信号VWAK，lo以及ENA引脚上的负向沿不会对状态机产生影响，也不会启动状态之间的转换。

如果在从NORMAL（正常）状态到SLEEP（睡眠）状态的转换阶段检测到有效的唤醒信号，则设备将启动到WAKE（唤醒）状态的转换并生成中断。

如果在从正常状态到待机状态的过渡阶段检测到有效的唤醒信号，则设备将启动到INIT状态的过渡，并将生成复位（ROT）。

在发送SPI转换命令之前，无需将ENA引脚置于VENA，thrlo以下。即使ENA引脚为高电平（高于VENA，thrhi），SPI转换命令仍将使器件进入睡眠或待机状态。

有关详细信息，请参阅第11章状态机。在这里插入图片描述

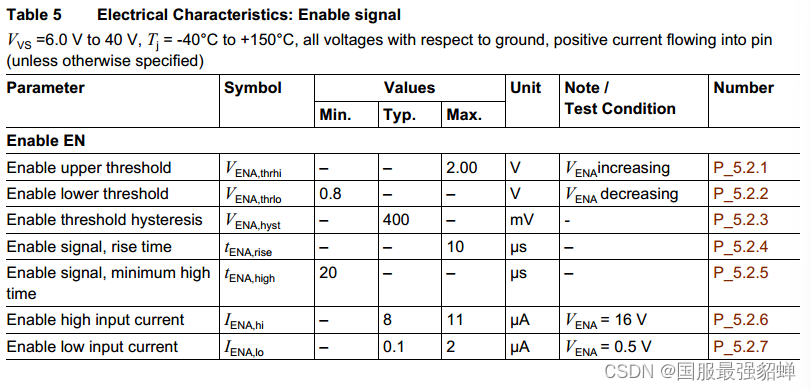

5.2 Electrical Characteristics Enable Signal 电气特性 使能信号

在这里插入图片描述

启用上限阈值
启用较低阈值
使能阈值滞后
使能信号，上升时间
使能信号，最小高电平时间
使能高输入电流
使能低输入电流
在这里插入图片描述

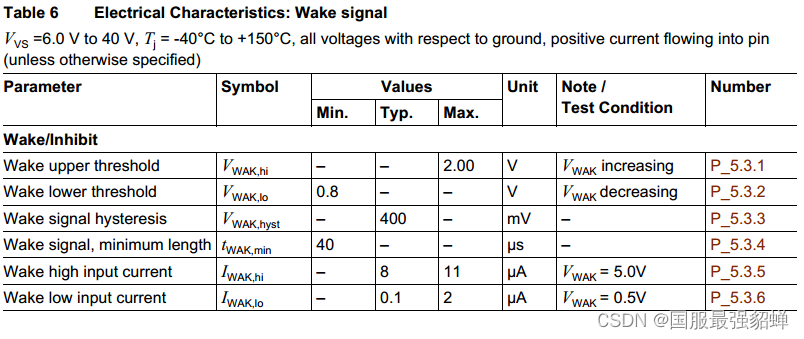

5.3 Electrical Characteristics Wake Signal 电气特性 唤醒信号

在这里插入图片描述

唤醒上限
唤醒下限
唤醒信号滞后
唤醒信号，最小长度
唤醒高输入电流
唤醒低输入电流
在这里插入图片描述

5.4 Typical Performance Characteristics 典型性能特征

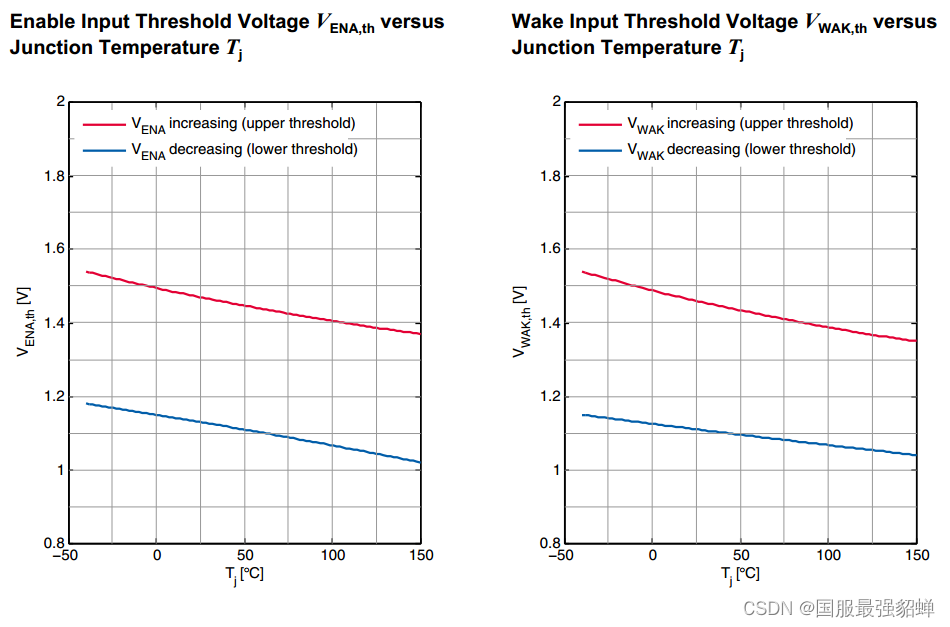

使能输入阈值电压 VENA,th 与结温 Tj，唤醒输入阈值电压 VWAK,th 与结温 Tj
在这里插入图片描述

6 Pre Regulators 预调节器

6.1 Introduction

前置稳压器必须保持稳定且恒定的中间电路电压，以便为后续的后置稳压器供电。它由两个独立的稳压器组成： 一个升压转换器，前面有一个外部功率级，用于维持后面的降压转换器的最小输入电压。

通过将引脚 STU 接地，可以停用升压转换器（如果不需要）。将 STU 引脚保持开路会激活升压调节器。

降压调节器频率可以通过将引脚 FRE 保持开路（对于高开关频率范围）或连接到 GND（对于低开关频率范围）来预设。

降压转换器持续开启，提供稳定的中间电路电压VPREREG，为后续的后置稳压器供电。升压转换器直接连接到输入电压VBat。它仅在低输入电压条件（即起动）期间，当输入电压降至阈值 VPRE_REG,boost,UV 以下时运行，以保持输入电压足够高，以供后续降压调节器使用。低输入电压条件意味着 VSx 引脚上的输入电压太低，无法提供指定限制内​​的中间电路电压 VPREREG。连接到输入电压路径的内部比较器检测何时开启升压转换器的阈值。如果输入电压高于升压转换器输出电压（开启升压转换器的阈值），则内部比较器将停用该调节器。内部逻辑会在需要时打开（并再次关闭）升压转换器。

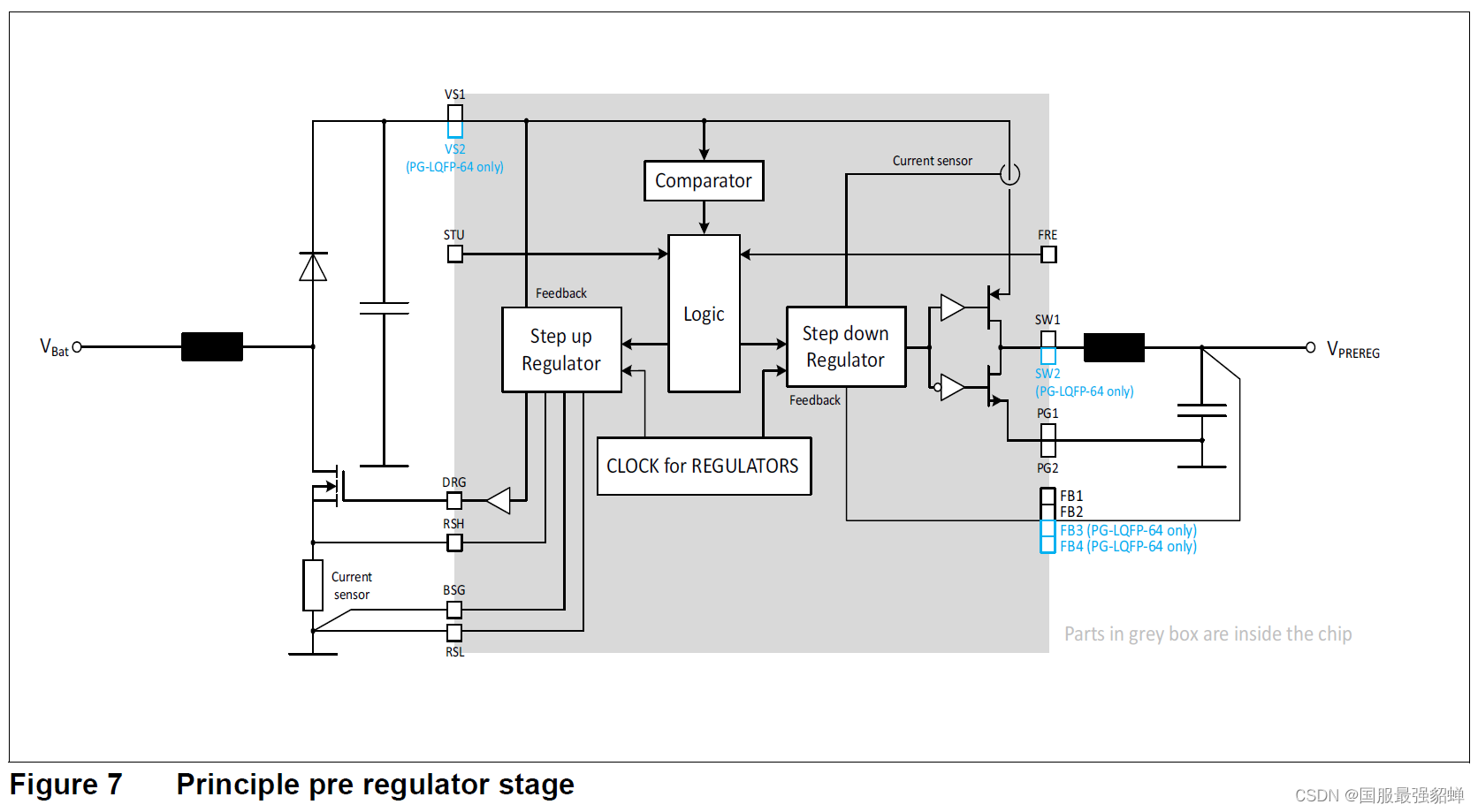

在这里插入图片描述

6.2 Step Up Regulator 升压稳压器

6.2.1 Functional description功能描述

异步升压预稳压器在工作时提供比输入电压更高的输出电压。

只要电源电压太低而无法在后置调节器输出上实现标称值，就会出现这种情况。升压预调节器输出电压将远低于标称电源（电池）电压，以确保他仅在低输入电压条件下工作。

如果应用不需要升压功能，则可以跳过外部功率元件（Mosfet、二极管），可以根据应用要求调整滤波器元件。

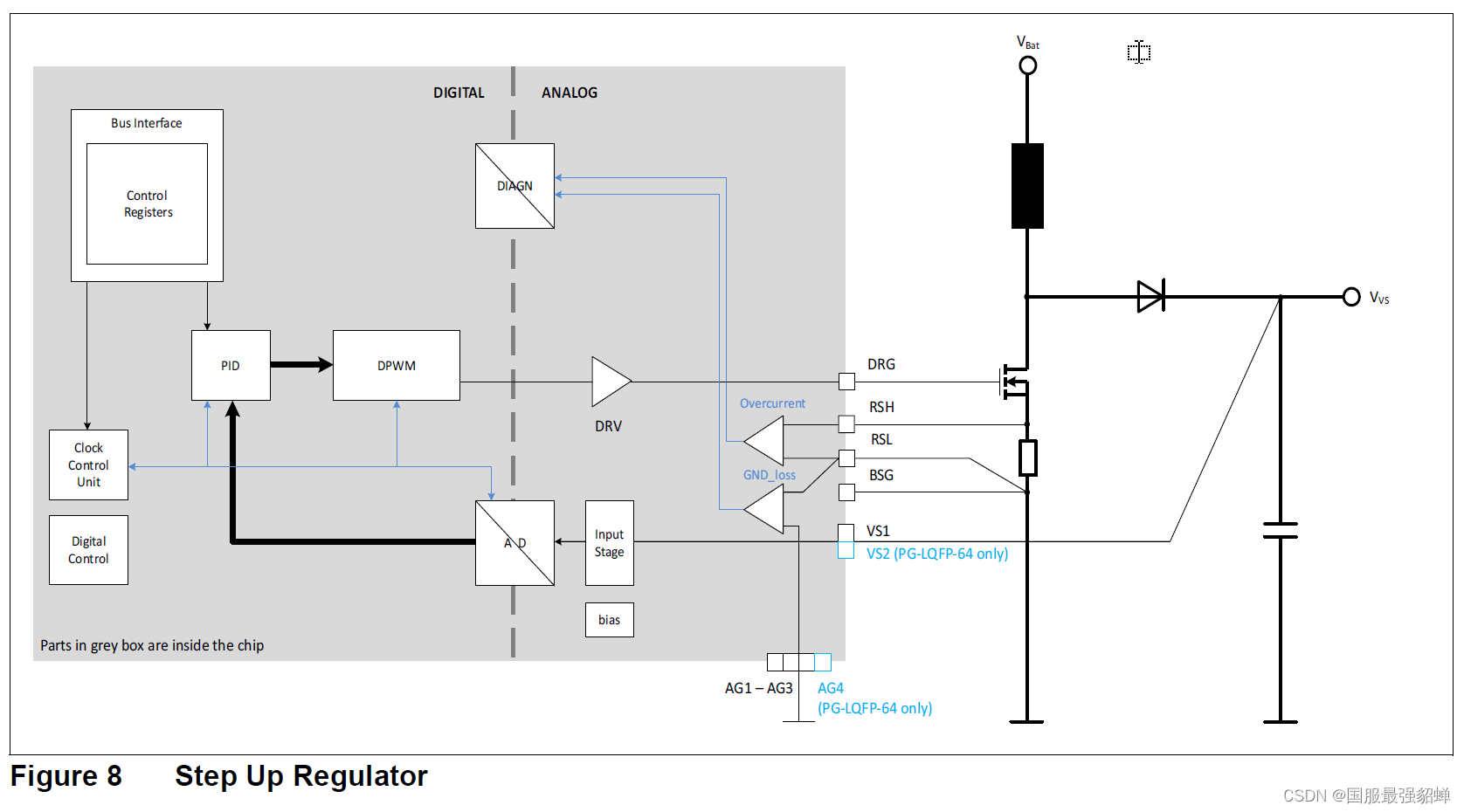

在这里插入图片描述

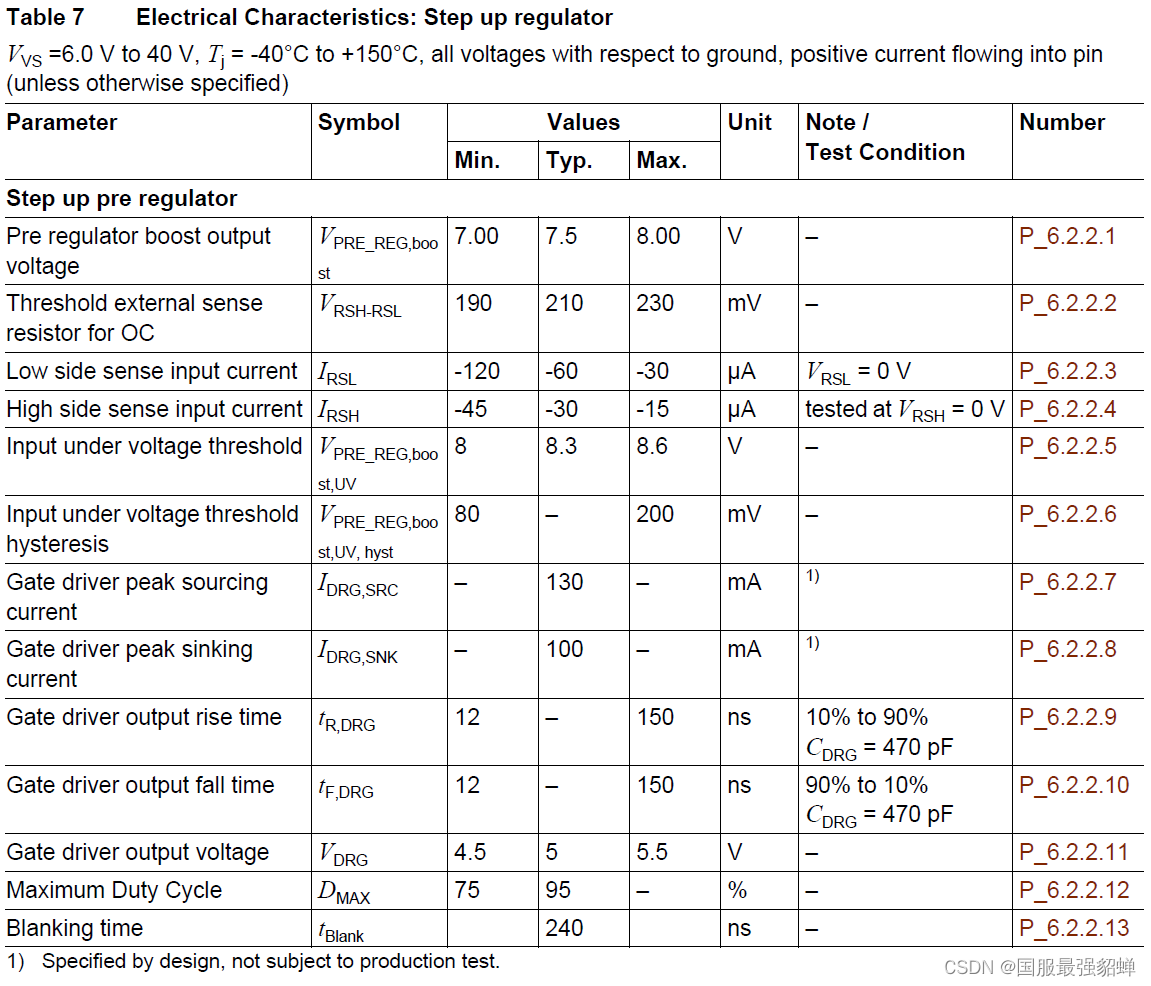

6.2.2 Electrical characteristics

预调节器升压输出电压
OC 阈值外部检测电阻
低侧检测输入电流
高侧检测输入电流
输入欠压阈值
输入欠压阈值迟滞
栅极驱动器峰值拉电流
栅极驱动器峰值灌电流
栅极驱动器输出上升时间
栅极驱动器输出下降时间
栅极驱动器输出电压
最大占空比
消隐时间

在这里插入图片描述

不受生产测试的影响.

6.3 Step Down Regulator 降压稳压器

6.3.1 Functional description

同步降压前置稳压器持续运行，提供稳定的中间电路电压，为后续后置稳压器供电。内部功率级由同步 P 沟道（高压侧）和 N 沟道（低压侧）Mosfets 组成。为了启动，实现了软启动功能。

调节环路在电压模式下运行。

在正常负载条件下，调节器以脉宽调制 (PWM) 模式运行。在轻负载条件下，它将在脉冲频率调制 (PFM) 模式下运行，以最大限度地减少内部电流消耗（仅在睡眠状态下，不在正常、唤醒或初始化状态下）。

降压稳压​​器的输出滤波器的尺寸必须确保最大输出电压纹波为 100 mV，以便与后置稳压器指定的 PSRR 一致。
PSRR ：电源电压抑制比（Power Supply Rejection Ratio）

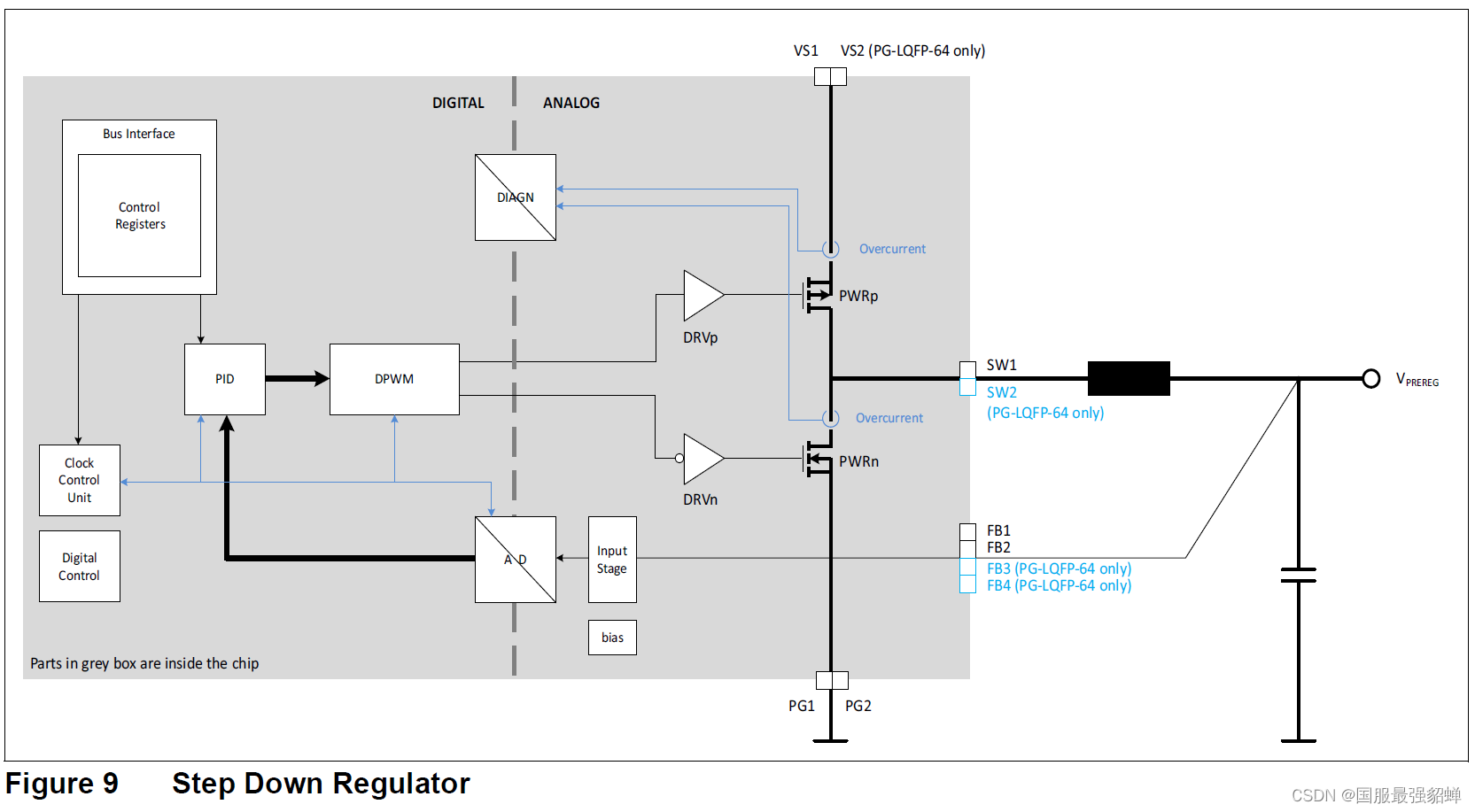

在这里插入图片描述

6.3.2 Electrical characteristics

输出电压
输出电压
功率级高侧开关导通电阻
功率级低侧开关导通电阻
降压峰值超过电流限制
SW上升时间
SW下降时间
最大占空比
最短接通时间
软启动斜坡（VPRE_REG,BUCK 从 VPREREG,nominal 5% 上升至 95%； 2.2 MHz 开关频率，空载）
软启动斜坡
从 PWM 转换到 PFM 的电流阈值
从 PFM 转换到 PWM 的电流阈值

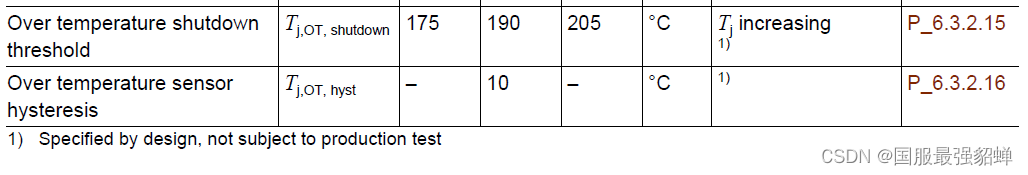

超温警告阈值
过温关断阈值
过温传感器迟滞

在这里插入图片描述
在这里插入图片描述

6.3.3 Typical Performance Characteristics

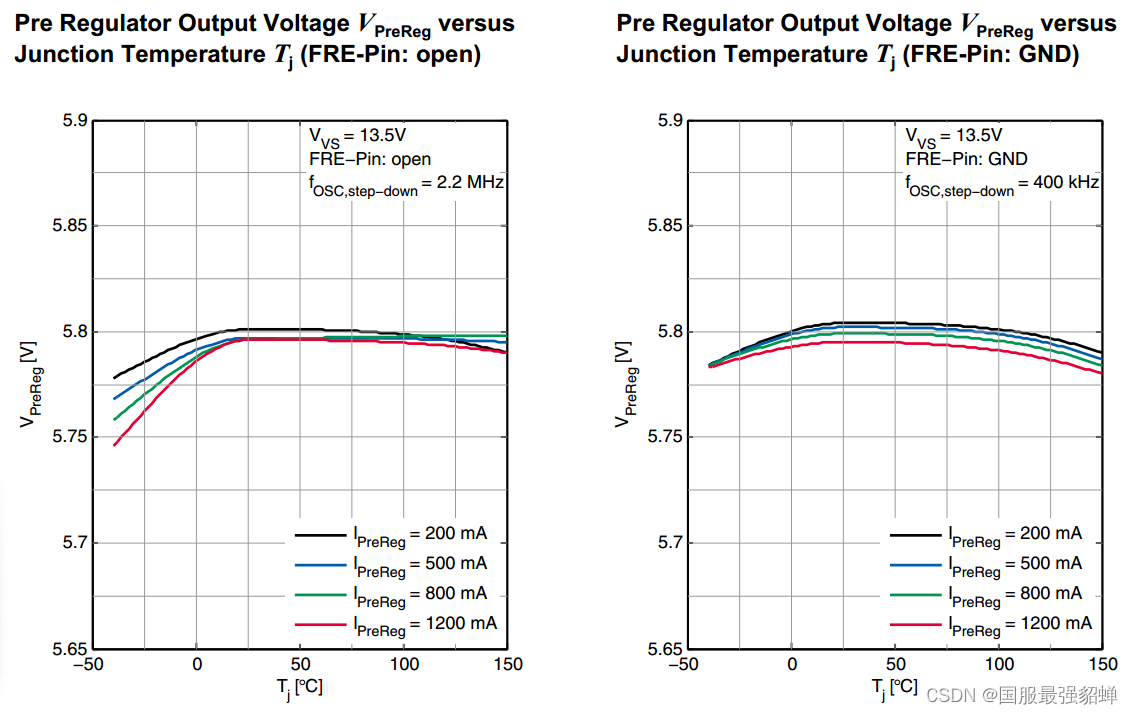

预稳压器输出电压 VPreReg 与结温 Tj（FRE 引脚：开路），预稳压器输出电压 VPreReg 与结温 Tj（FRE 引脚：GND）
在这里插入图片描述

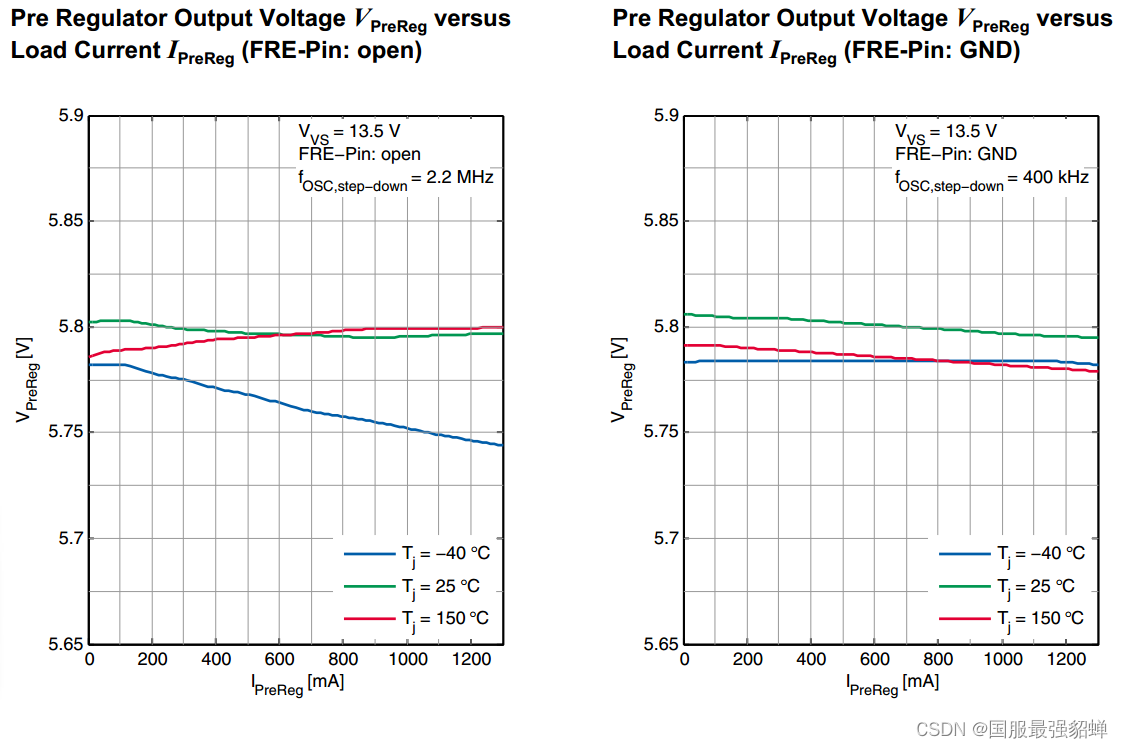

预稳压器输出电压 VPreReg 与负载电流 IPreReg（FRE 引脚：开路）， 预稳压器输出电压 VPreReg 与负载电流 IPreReg（FRE 引脚：GND）
在这里插入图片描述

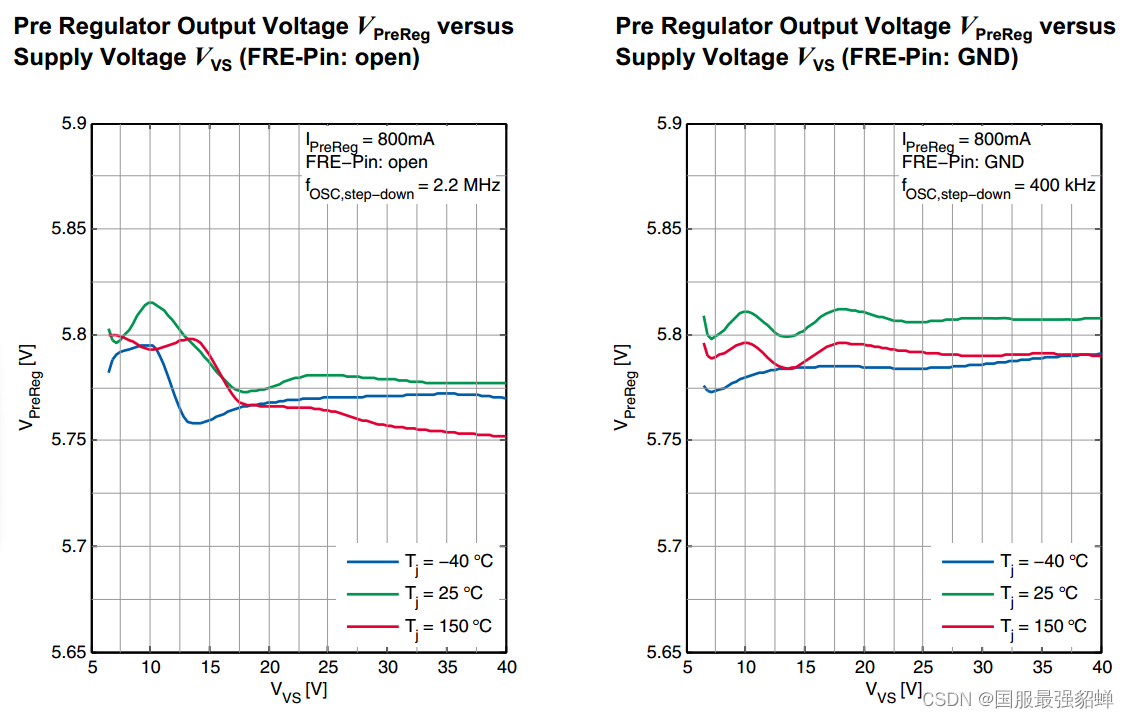

预稳压器输出电压 VPreReg 与电源电压 VVS（FRE 引脚：开路）， 预稳压器输出电压 VPreReg 与电源电压 VVS（FRE 引脚：GND）
在这里插入图片描述

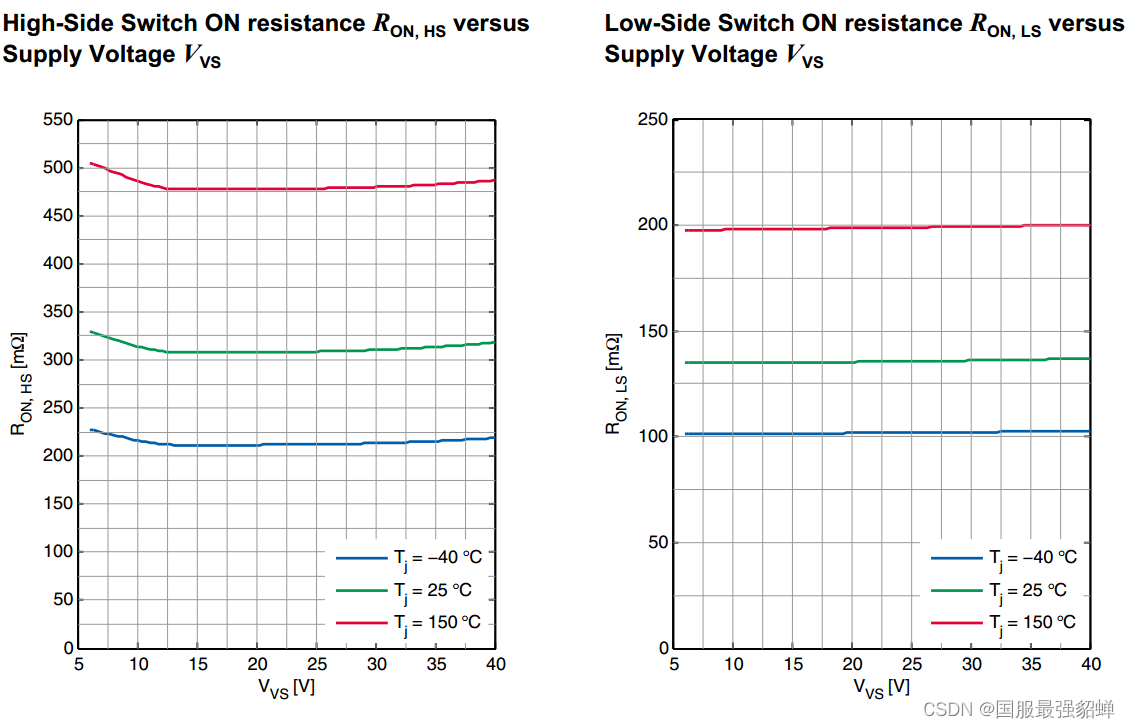

高侧开关导通电阻 RON、HS 与电源电压 VVS ， 低侧开关导通电阻 RON、LS 与电源电压 VVS
在这里插入图片描述

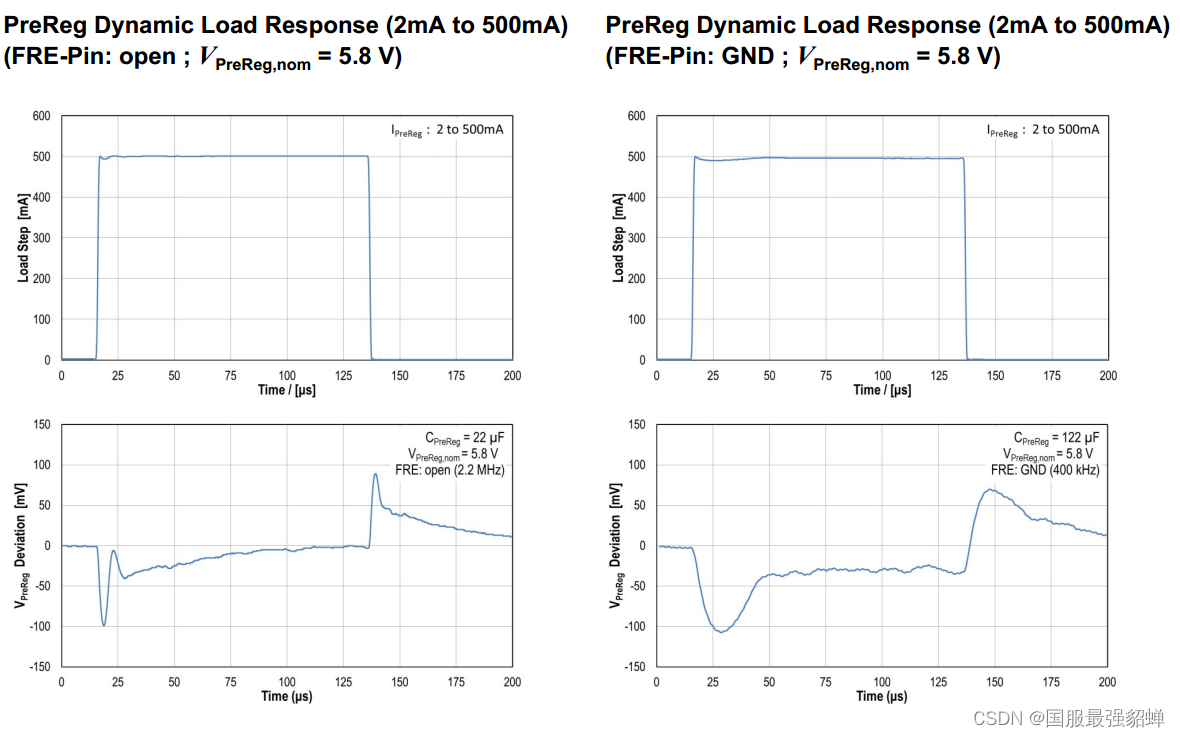

PreReg 动态负载响应（2mA 至 500mA）（FRE 引脚：开路；VPreReg,nom = 5.8 V） ， PreReg 动态负载响应（2mA 至 500mA）（FRE 引脚：GND；VPreReg,nom = 5.8 V）
在这里插入图片描述

6.4 Frequency setting 频率设定

6.4.1 Introduction

频率源为升压预调节器和降压预调节器提供恒定频率。降压预调节器的同步电源开关将直接以频率 fOSC 进行切换。

通过将引脚 FRE 保持开路，可以将降压预调节器的频率范围设置为高开关频率范围，或者通过将引脚 FRE 连接到 GND，将降压预调节器的频率范围设置为低开关频率范围。开关频率将设置为所选频率范围的默认值。或者可以通过 SPI 命令 (BCK_FREQ_CHANGE) 对其进行微调，或者可以激活扩频选项 (BCK_FRE_SPREAD)。

升压预调节器的开关频率范围低于降压预调节器的开关频率范围。

如果 SEC 引脚保持开路，则降压前置稳压器的开关频率由 SYN 引脚提供，用于 µC 内核电源的可选外部开关模式后置稳压器。

PFM 模式下不支持同步功能。

TLF35584 无法同步到外部频率源。

6.4.2 Electrical characteristics frequency setting

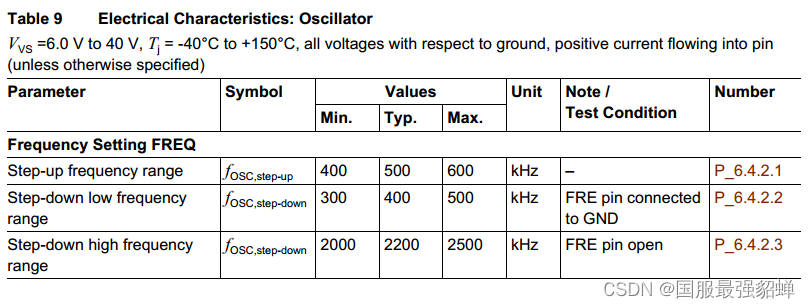

Electrical Characteristics: Oscillator 电气特性：振荡器

升压频率范围
降压低频范围
降压高频范围
在这里插入图片描述

6.4.3 Typical Performance Characteristics

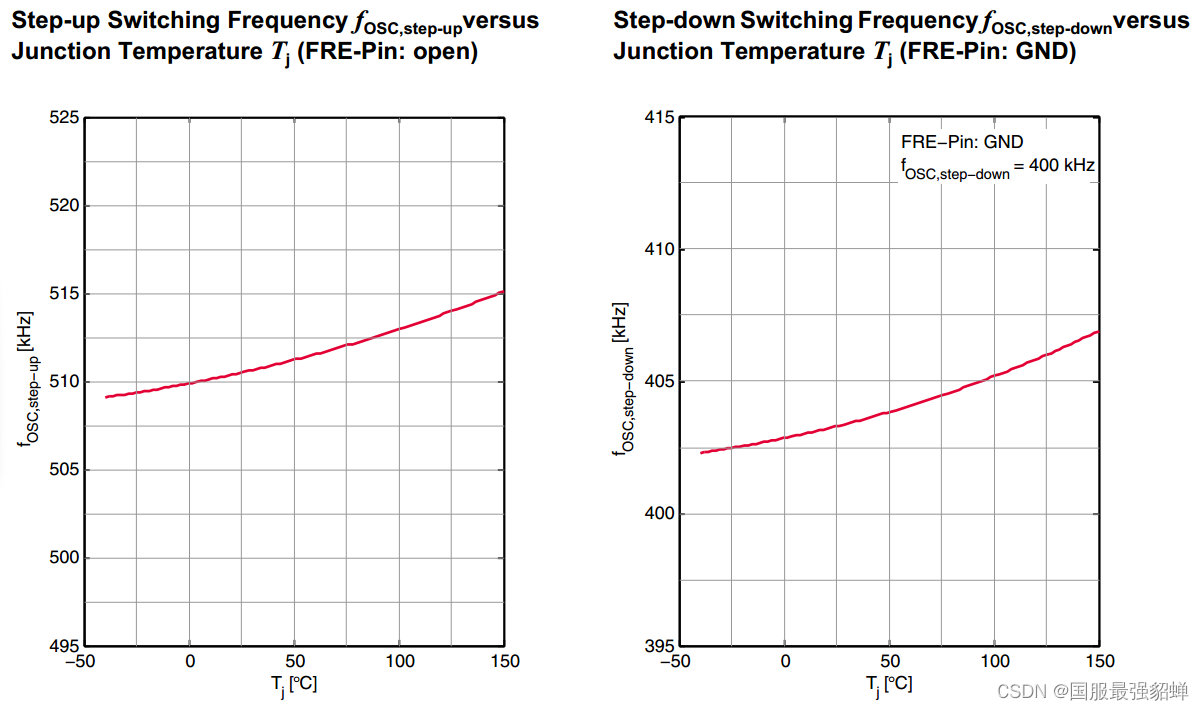

升压开关频率 fOSC,step-up与结温 Tj（FRE-引脚：开路）， 降压开关频率 fOSC,step-down与结温 Tj（FRE-引脚：GND）
在这里插入图片描述

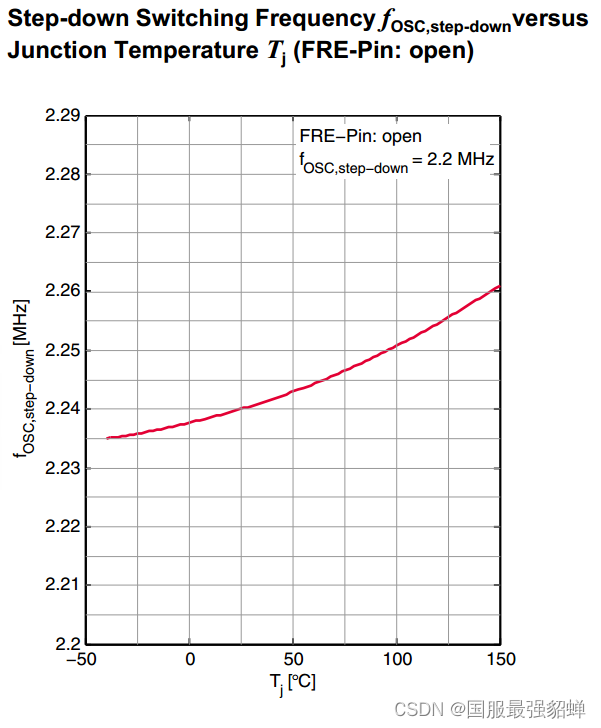

降压开关频率 fOSC,step-down与结温 Tj（FRE 引脚：开路）
在这里插入图片描述

7 Post Regulators 后置调节器

7.1 Introduction

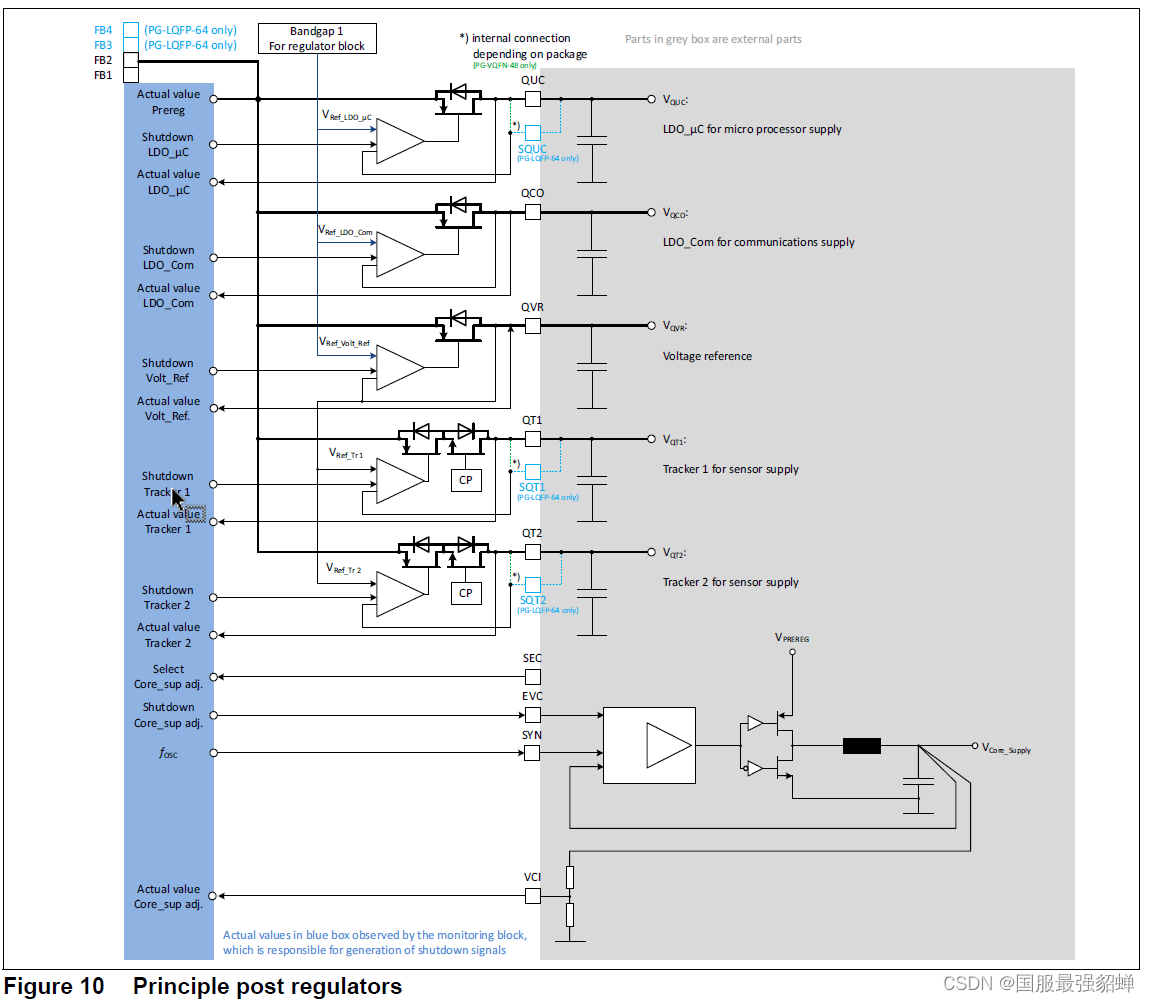

TLF35584 包括多个线性低压降后置稳压器和跟踪器，并可在需要时为 µC 内核电源连接外部后置稳压器。

线性后置调节器和跟踪器由 FBx 引脚供电。稳压器模块的带隙 1 为 µC 电源 LDO（引脚 QUC）、通信电源 LDO（引脚 QCO）和参考电压源（引脚 QVR）的误差放大器提供参考值。跟踪器从参考电压源（引脚 QVR）获取参考值。跟踪器 1 和 2 的输出电压（出现在引脚 QT1 和 QT2 处）跟随参考电压源 Volt_Ref，但有一个小下降。

可以添加一个额外的外部后置稳压器来为微处理器提供核心电源。如果使用此选项，则配置引脚 SEC 必须保持开路。如果不使用该选项，则引脚 SEC 必须接地。

后置调节器将连接到外部并使用其自己的参考电压，输入由前置调节器输出电压 VPREREG 馈送（与引脚 FBx 处的值类似）。后置稳压器由引脚 EVC 处的高信号启用，并由引脚 EVC 处的低信号关闭。 SYN 引脚提供同步信号（同相或与降压预调节器信号相移 180 度），以供开关模式后调节器使用。

后置稳压器的所有输出电压均连接至电压监控功能（请参阅Monitoring Function监控功能一章）。

如果出现过压，相关后置调节器将关闭，关闭信号由电压监控功能生成。

在这里插入图片描述

7.2 µ-Processor Supply µ 处理器电源 QUC

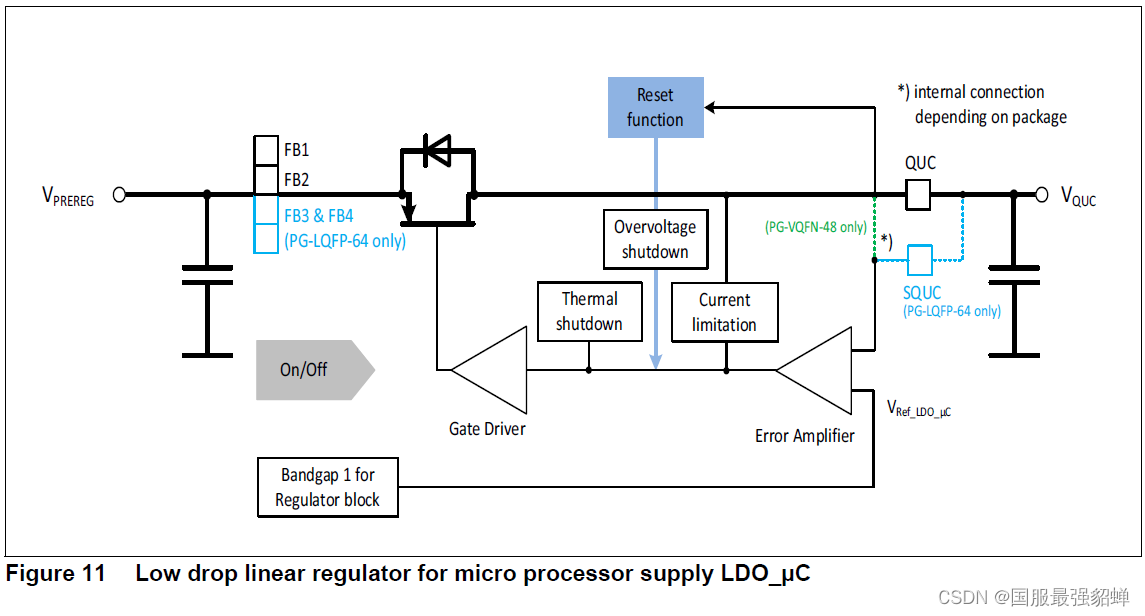

7.2.1 Functional description

线性低压降稳压器 LDO_µC 为微处理器电源提供精确的 3.3 V 或 5.0 V 输出电压。

调节器由提供稳定电压的中间电路电压 VPREREG 供电。输出电压 VQUC（位于 QUC 引脚）由误差放大器控制。将实际值与来自调节器带隙 1 的参考电压进行比较。控制环路的稳定性取决于负载电流、输出电容的特性和芯片温度。为确保稳定运行，应根据表 10“电气特性”中的规定要求（电容值和串联电阻 ESR）选择输出电容器。下图所示的输入电容是降压前置稳压器的输出滤波电容。

安装保护电路以防止稳压器和应用程序损坏：

• 为了保护LDO_μC 的传输元件免受过载影响，电流限制会将输出电流限制在指定的最大限值。电流感测通过电流镜完成，不使用感测电阻。当达到最大电流条件时，电流将被限制，因此输出电压将降低。调节器具有接地短路保护。

• 输出电压由电压监控器监控。如果 QUC 引脚过压，LDO_μC 将关闭，器件将进入故障安全状态。该事件将存储在 SPI 状态寄存器 (MONSF1) 中。如果 QUC 引脚欠压，器件将进入 INIT 状态，ROT 引脚将被拉低，事件将存储在 SPI 状态寄存器 (MONSF2) 中。如果输出欠压，稳压器不会关闭，且输出欠压小于对地短路检测时间 tStG。如果欠压持续时间超过 tStG，器件将进入故障安全状态。该事件也将存储在 SPI 状态寄存器 (MONSF0) 中。

• 该调节器有一个专用温度传感器。如果功率级温度超过预警阈值，中断将指示此事件，并将其存储在 SPI 状态寄存器 (OTWRNSF) 中。如果功率级温度超过温度关断阈值，器件将进入 FAILSAFE 状态，稳压器将关闭，并且事件将存储在 SPI 状态寄存器 (OTFAIL) 中。由于温度关闭而导致的关闭时间至少为一秒。

如果器件进入 FAILSAFE 状态，则 ROT 被拉低并关闭所有电源。

如果器件进入待机状态，LDO_μC 将关闭。

更多详细信息请参阅第 11 章State Machine状态机。

在这里插入图片描述

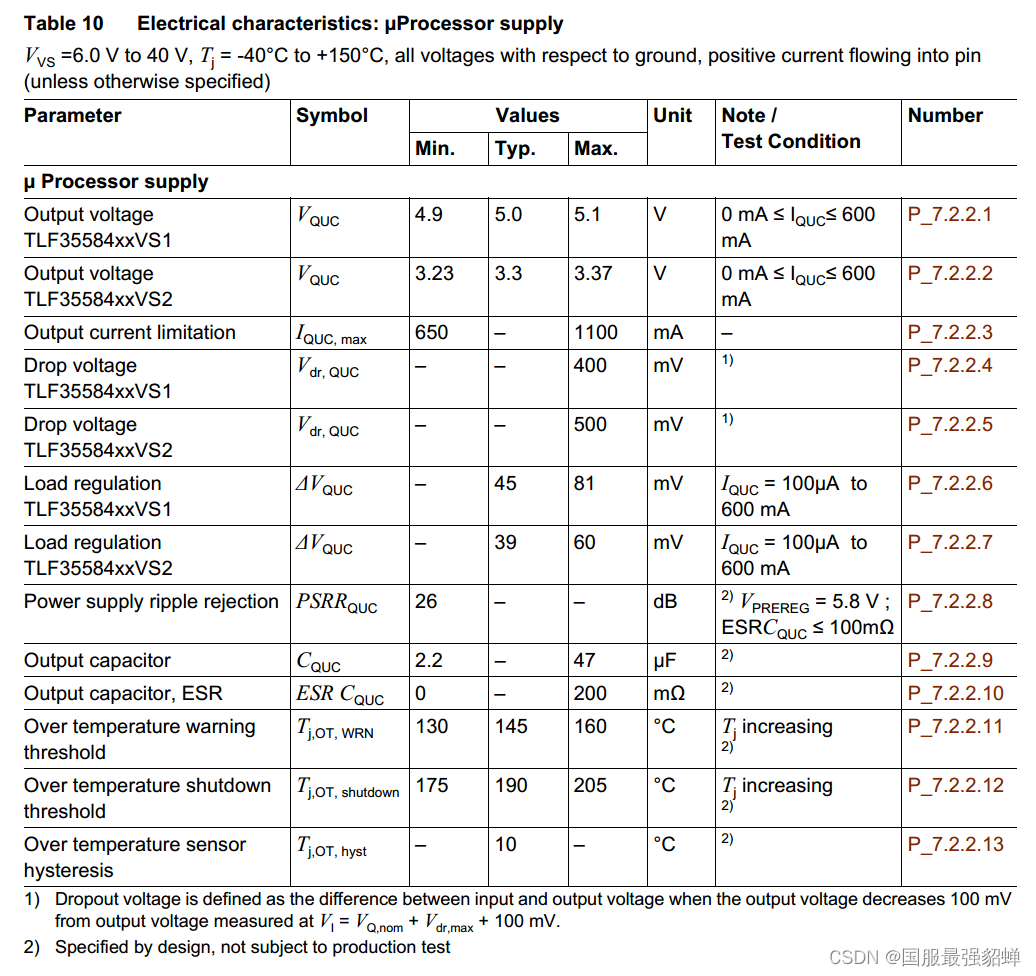

7.2.2 Electrical characteristics

输出电压 TLF35584xxVS1
输出电压 TLF35584xxVS2
输出电流限制
压降 TLF35584xxVS1
压降 TLF35584xxVS2
负载调节 TLF35584xxVS1
负载调节 TLF35584xxVS2
电源纹波抑制
输出电容
输出电容、ESR
超温警告阈值
过温关断阈值
过温传感器迟滞
在这里插入图片描述

7.2.3 Typical Performance Characteristics

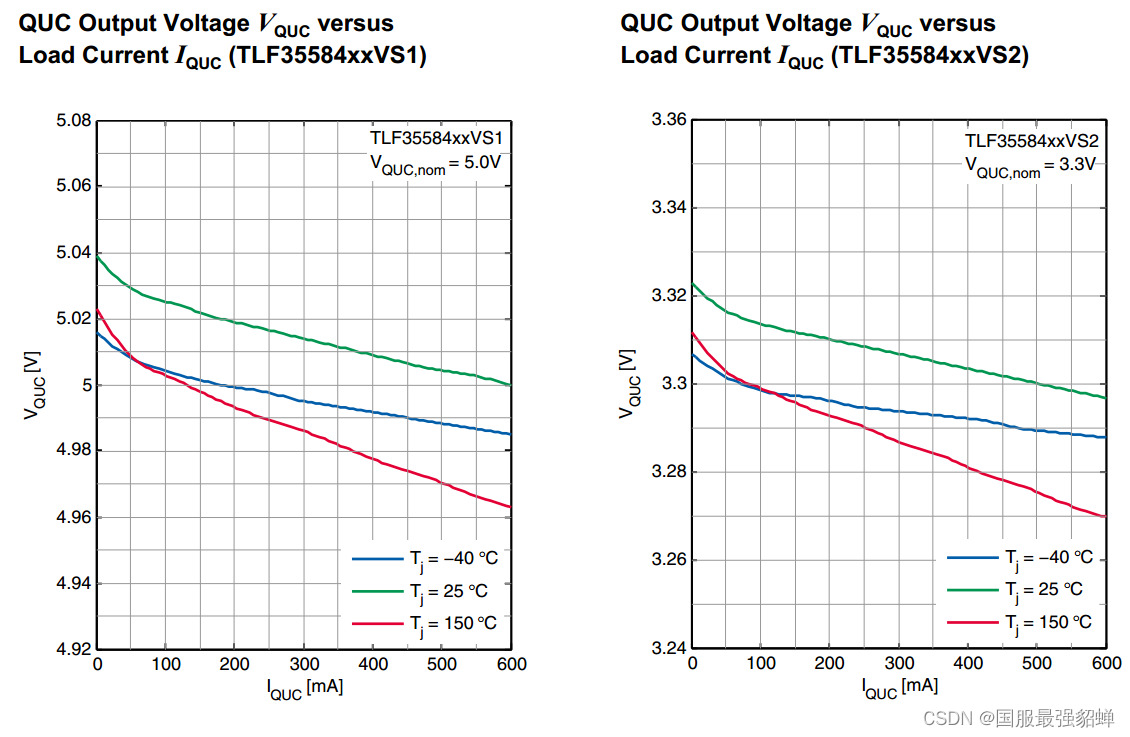

QUC 输出电压 VQUC 与结温 Tj (TLF35584xxVS1) ， QUC 输出电压 VQUC 与结温 Tj (TLF35584xxVS2)
在这里插入图片描述
QUC 输出电压 VQUC 与负载电流 IQUC (TLF35584xxVS1) ， QUC 输出电压 VQUC 与负载电流 IQUC (TLF35584xxVS2)
在这里插入图片描述

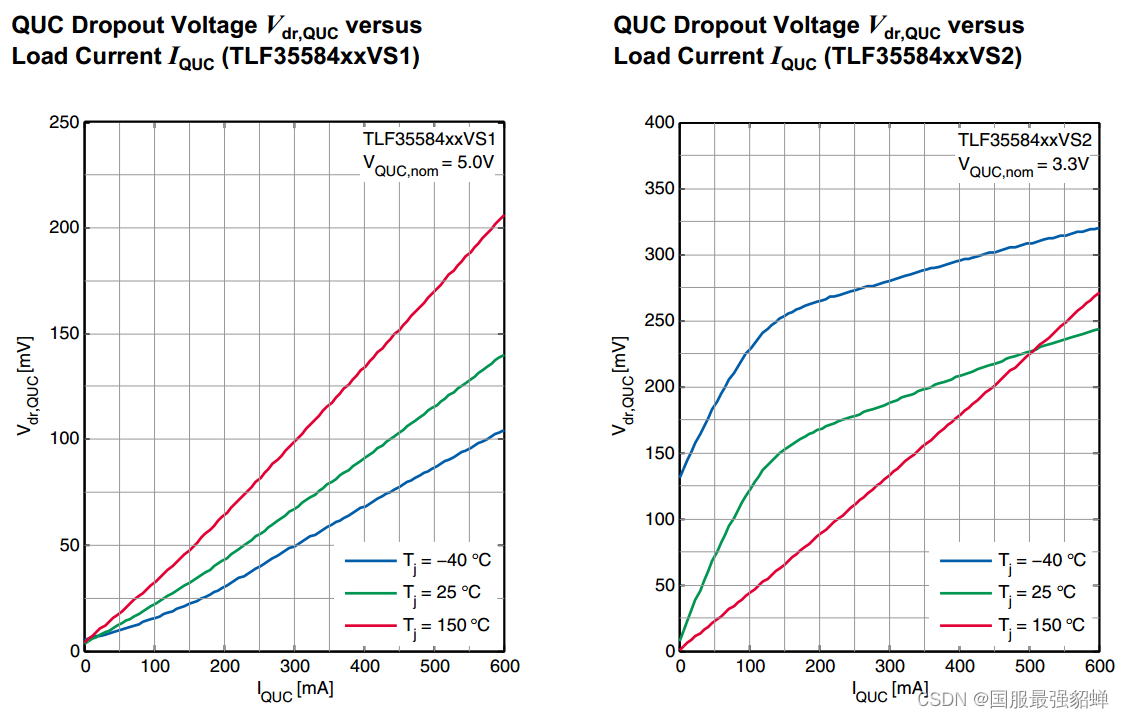

QUC 压差电压 Vdr,QUC 与负载电流 IQUC (TLF35584xxVS1) ， QUC 压差电压 Vdr,QUC 与负载电流 IQUC (TLF35584xxVS2)
在这里插入图片描述

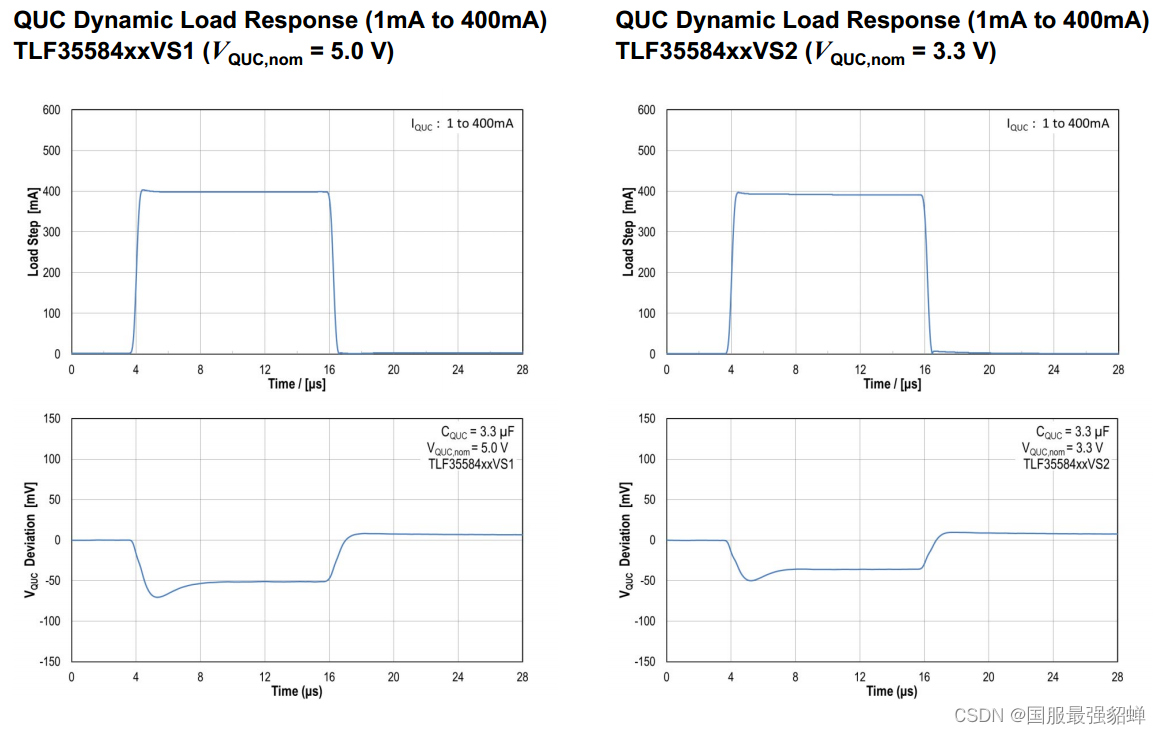

QUC 动态负载响应（1mA 至 400mA） TLF35584xxVS1（VQUC，标称 = 5.0V） ， QUC 动态负载响应（1mA 至 400mA） TLF35584xxVS2（VQUC，标称 = 3.3V）
在这里插入图片描述

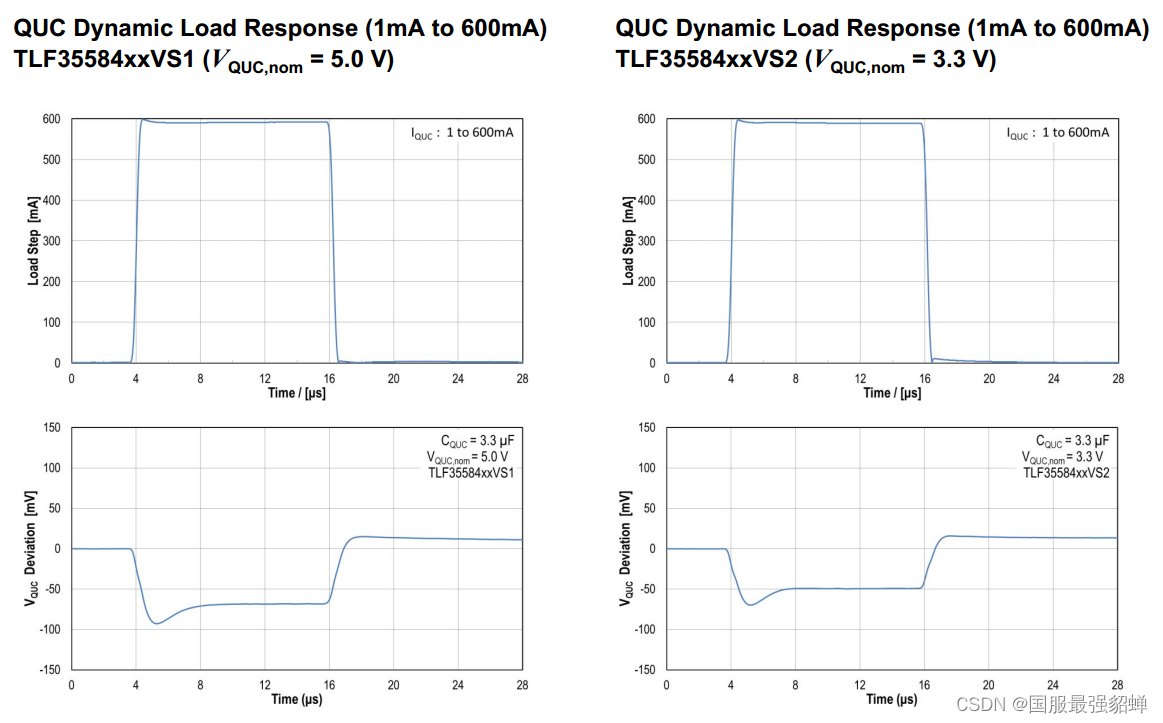

QUC Dynamic Load Response (1mA to 600mA) TLF35584xxVS1 (VQUC,nom = 5.0 V)
， QUC Dynamic Load Response (1mA to 600mA) TLF35584xxVS2 (VQUC,nom = 3.3 V)
在这里插入图片描述

7.3 Communication Supply 通信电源QCO

7.3.1 Functional description

线性低压降稳压器 LDO_Com 为通信电源提供精确的 5.0 V 输出电压。

调节器由中间电路电压 VPREREG 供电，提供稳定电压。输出电压 VQCO（在 QCO 引脚）由误差放大器控制。将实际值与来自调节器带隙 1 的参考电压进行比较。控制环路的稳定性取决于负载电流、输出电容的特性和芯片温度。为确保稳定运行，应根据表 11“电气特性”中的规定要求（电容值和串联电阻 ESR）选择输出电容器。下图所示的输入电容是降压前置稳压器的输出滤波电容。

安装保护电路以防止稳压器和应用程序损坏：

• 为了保护LDO_Com 的传输元件免受过载影响，电流限制会将输出电流限制在指定的最大限值。电流感测通过电流镜完成，不使用感测电阻。当达到最大电流条件时，电流将被限制，因此输出电压将降低。调节器具有接地短路保护。

• 输出电压由电压监控器监控。如果 QCO 引脚过压，LDO_Com 将关闭，该事件将通过中断指示并存储在 SPI 状态寄存器 (MONSF1) 中。如果 QCO 引脚欠压，该事件将通过中断指示并存储在 SPI 状态寄存器 (MONSF2) 中。如果输出欠压，稳压器不会关闭，且输出欠压小于对地短路检测时间 tStG。如果欠压持续时间超过 tStG，稳压器将关闭。该事件将被存储在 SPI 状态寄存器（MONSF0）中，并且将生成中断。

• 该调节器有一个专用温度传感器。如果功率级温度超过预警阈值，中断将指示此事件，并将其存储在 SPI 状态寄存器 (OTWRNSF) 中。如果功率级温度超过温度关断阈值，该事件将存储在 SPI 状态寄存器 (OTFAIL) 中，稳压器将关闭并生成中断。

温度关闭后，LDO_Com 可通过 SPI 命令重新启用。

稳压器 LDO_Com 在待机和故障安全状态下关闭。在 INIT、SLEEP、NORMAL 和 WAKE 状态下，LDO_Com 的打开或关闭取决于 SPI 配置。

更多详细信息请参阅第 11 章状态机。

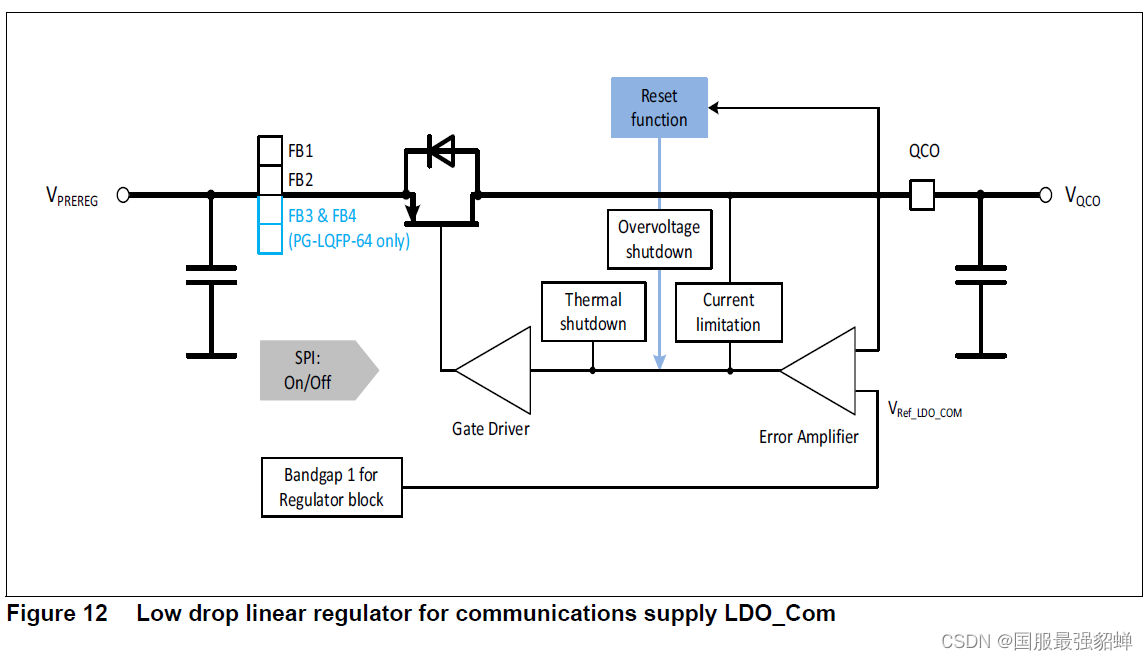

在这里插入图片描述

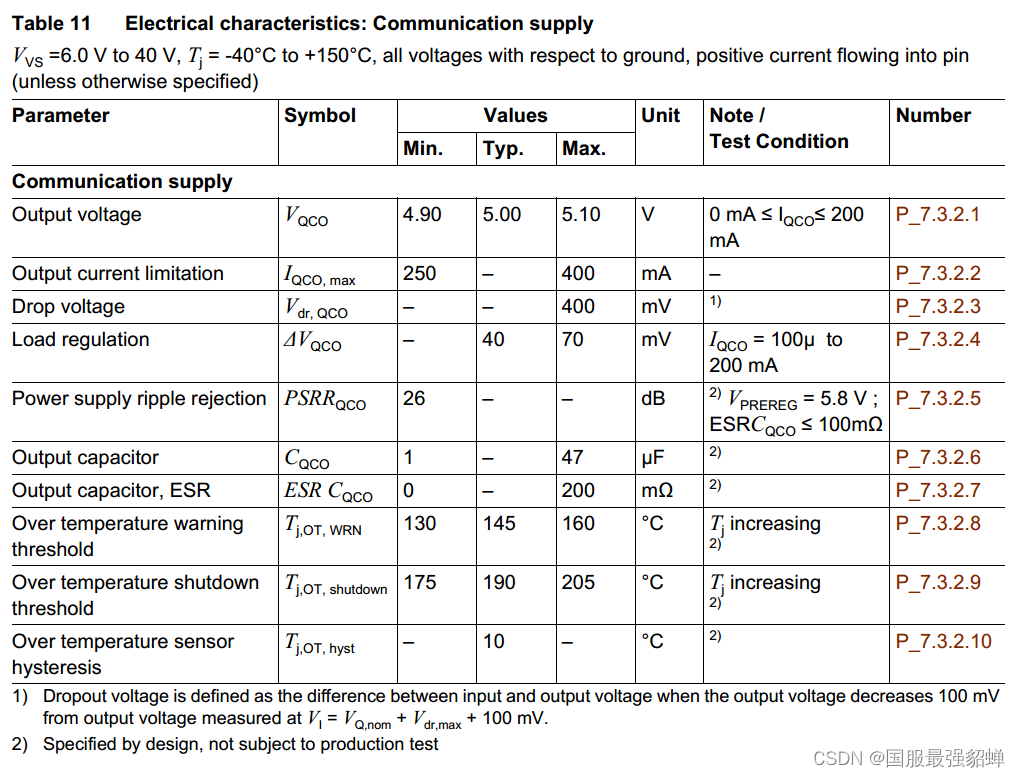

7.3.2 Electrical characteristics

输出电压
输出电流限制
电压降
负载调整率
电源纹波抑制
输出电容
输出电容、ESR
超温警告阈值
过温关断阈值
过温传感器迟滞
在这里插入图片描述

7.3.3 Typical Performance Characteristics

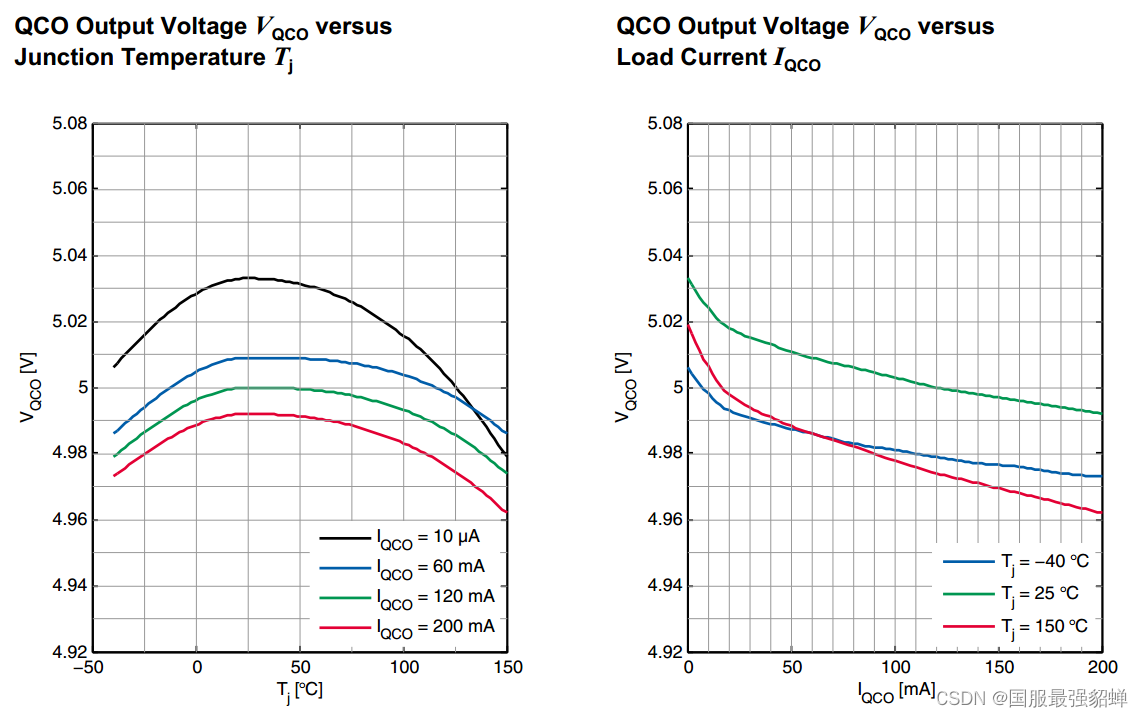

QCO 输出电压 VQCO 与结温 Tj ， QCO 输出电压 VQCO 与负载电流 IQCO
在这里插入图片描述

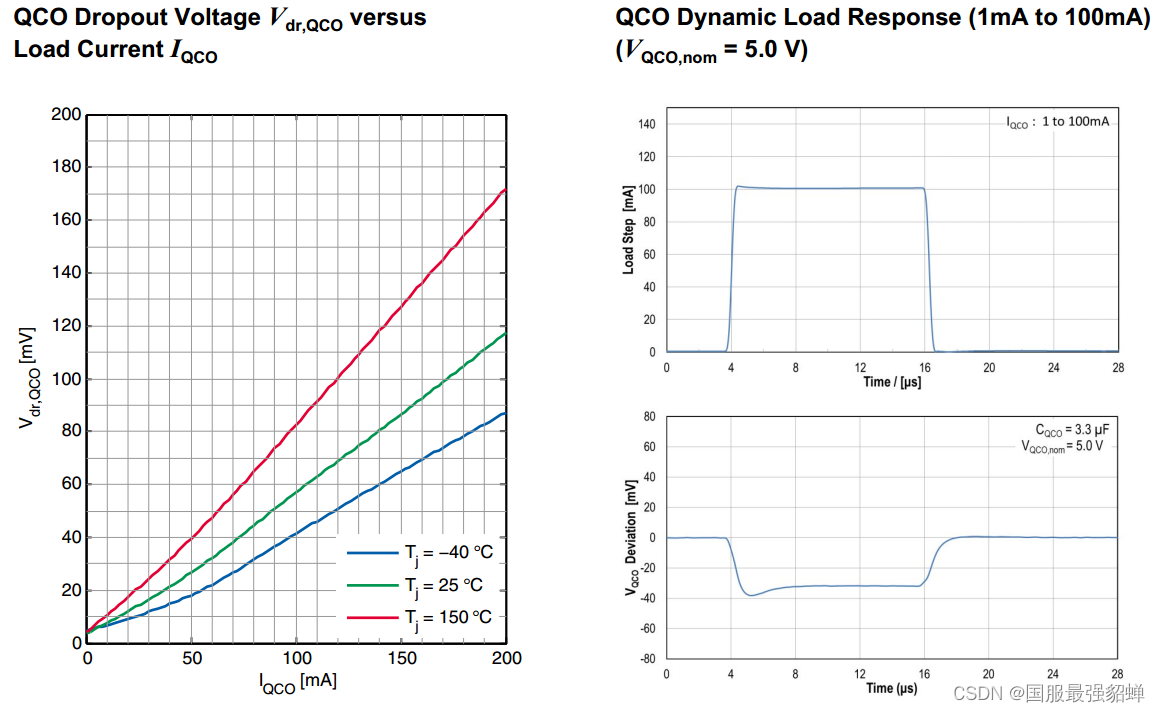

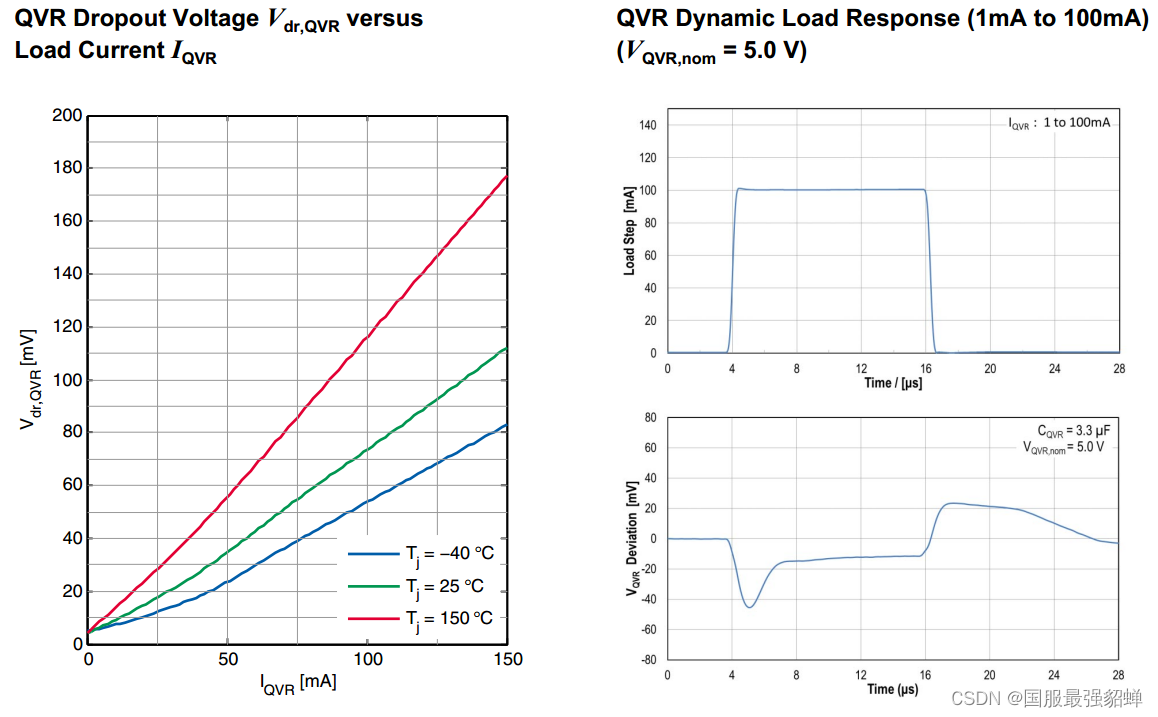

QCO 压差 Vdr,QCO 与负载电流 IQCO ， QCO 动态负载响应（1mA 至 100mA）（VQCO,nom = 5.0 V）
在这里插入图片描述

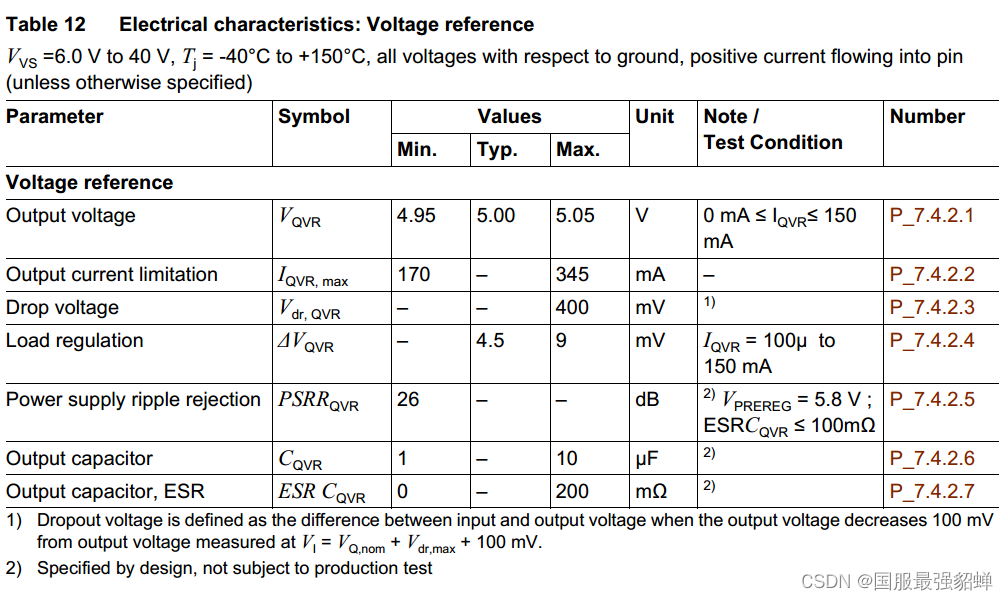

7.4 Voltage Reference 参考电压QVR

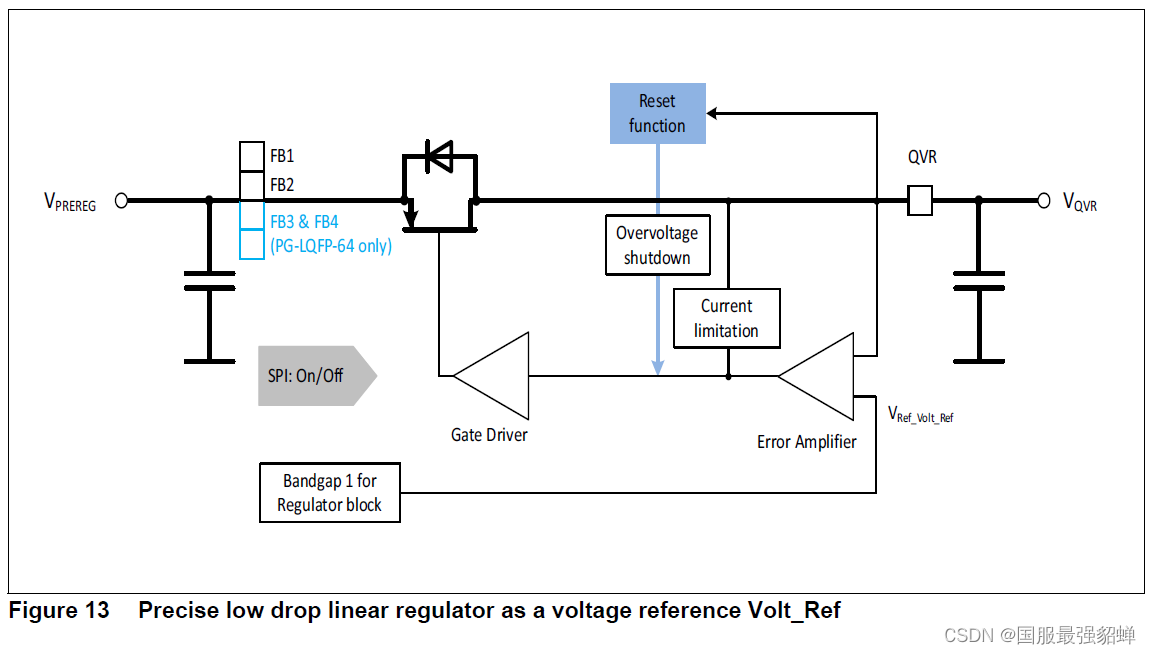

7.4.1 Functional description

线性低压降稳压器 Volt_Ref 提供高精度 5.0 V 输出电压作为电压基准。

调节器由中间电路电压 VPREREG 供电，提供稳定电压。引脚 QVR 的输出电压 VQVR 由误差放大器控制。将实际值与来自调节器带隙 1 的参考电压进行比较。控制环路的稳定性取决于负载电流、输出电容的特性和芯片温度。为确保稳定运行，应根据表 12“电气特性”中的规定要求（电容值和串联电阻 ESR）选择输出电容器。下图所示的输入电容是降压前置稳压器的输出滤波电容。

安装保护电路以防止稳压器和应用程序损坏：

• 为了保护Volt_Ref 的传输元件免受过载影响，电流限制会将输出电流限制在指定的最大限值。电流感测通过电流镜完成，不使用感测电阻。如果达到最大电流条件，电流将受到限制，因此输出电压将降低。调节器具有接地短路保护。

• 输出电压由电压监控器监控。如果 QVR 引脚过压，LDO Volt_Ref 将关闭，器件将进入 FAILSAFE 状态。该事件将存储在 SPI 状态寄存器 (MONSF1) 中。如果引脚 QVR 欠压，该事件将通过中断指示并存储在 SPI 状态寄存器 (MONSF2) 中。如果输出欠压，稳压器不会关闭，且输出欠压小于对地短路检测时间 tStG。如果欠压持续时间超过 tStG，稳压器将关闭。该事件将被存储在 SPI 状态寄存器（MONSF0）中，并且将生成中断。

• 该调节器没有专用的温度传感器。芯片上的温度由位于 LDO_μC 和降​​压预调节器的其他温度传感器感测。如果芯片温度超过预警阈值，中断将指示此事件，并将其存储在 SPI 状态寄存器 (OTWRNSF) 中。如果芯片温度超过温度关断阈值，稳压器将关闭。温度关闭时间至少为一秒。 LDO Volt_Ref 过载（检测到超过 1ms 的过流）将通过中断指示，并将其存储在 SPI 状态寄存器 (OTWRNSF) 中。

如果器件进入 FAILSAFE 状态，则 ROT 被拉低并关闭所有电源。

调节器 Volt_Ref 在待机和故障安全状态下关闭。在 INIT、SLEEP、NORMAL 和 WAKE 状态下，Volt_Ref 的打开或关闭取决于 SPI 配置。

更多详细信息请参阅第 11 章状态机。

在这里插入图片描述

7.4.2 Electrical characteristics

输出电压
输出电流限制
电压降
负载调整率
电源纹波抑制
输出电容
输出电容、ESR
在这里插入图片描述

7.4.3 Typical Performance Characteristics

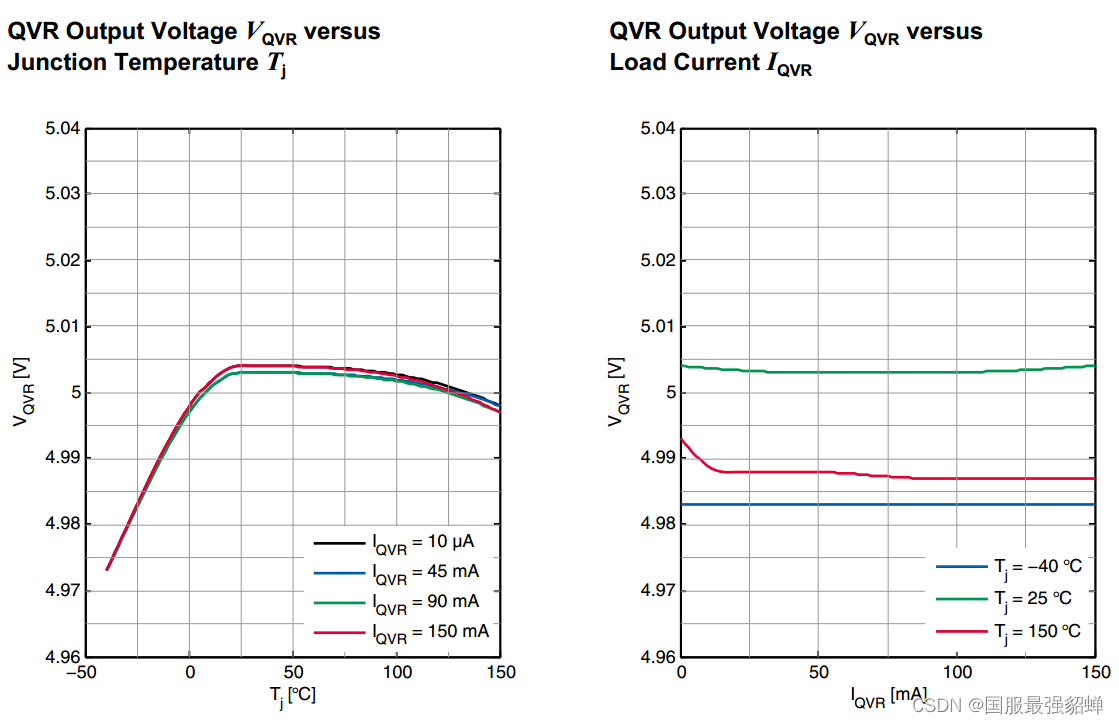

QVR 输出电压 VQVR 与结温 Tj ， QVR 输出电压 VQVR 与负载电流 IQVR
在这里插入图片描述

QVR 压差 Vdr,QVR 与负载电流 IQVR ， QVR 动态负载响应（1mA 至 100mA）（VQVR,nom = 5.0 V）
在这里插入图片描述

7.5 Tracker 1 & 2 QTx

7.5.1 Functional description

线性跟踪器 1 和 2 提供具有非常高精度的传感器电源，参考电压参考输出（引脚 QVR）。

两个跟踪器均由中间电路电压 VPREREG 供电，该电压提供稳定的电压。引脚 QTx 处的输出电压 VQTx 由误差放大器控制。实际值与引脚 QVR 处的参考电压 VQVR 提供的参考电压进行比较。跟踪器输出电压跟随 Volt_Ref 输出，但降幅非常小。控制环路的稳定性取决于负载电流、输出电容的特性和芯片温度。为了确保稳定运行，每个跟踪器的输出电容器应根据表 13“电气特性”中的指定要求（电容值和电气串联电阻 ESR）进行选择。下图所示的输入电容是降压前置稳压器的输出滤波电容。

安装保护电路是为了防止损坏跟踪器和应用程序：
• 为了保护跟踪器的传输元件免受过载影响，电流限制会将输出电流限制在指定的最大限值。电流感测通过电流镜完成，不使用感测电阻。如果达到最大电流条件，电流将受到限制，因此输出电压将降低。跟踪器具有接地短路和电池电压短路保护。

最低0.47元/天 解锁文章
汽车级DC-DC转换器英飞凌TLF35584
Eric的博客
10-21 1297
TLF35584是一款具有3V至40V输入范围的6路独立后置稳压器输出结构的安全电源芯片，设有BUCK/BOOST预稳压电路结构。TLF35584能够为不同的器件提供不同的电源：如为微处理器提供3.3V或5V电压；为单片机AD转换单元模块5V供电及参考电压；还可用于通讯专用供电5V及待机供电3.3V或5V；以及稳定的中间电源5.8V可用于产生单片机板所需的其它电源供电，如旋变激励所用的12V等。该器件遵循ISO26262标准，支持用户安全功能实现相关ASIL等级。
Infineon-TLF35584芯片layout设计总结
weixin_45223454的博客
04-17 4327
小编最近在做个改版，发现之前的PCB的电源芯片TLF35584的布局和布线上有一些问题，于是我就找了这个电源芯片手册，我找了老半天没有找打那种带有布局推荐的图示意图（大多数的LAYOUT工程师一般都是喜欢看下图的这种来布局布线的,如下图所示是MPQ7920芯片的推荐布局布线），这个一般都是介绍芯片的每个管脚的定义和使用功能，也有PCB和原理图的注意事项的。这个芯片有不同的封装的设计，有48和64PIN脚的，看图的时候最好对照一下。脚不仅是电源输出的反馈调节信号，还是作为电源芯片内部的电源输出脚来用的。
TLF35584电源管理芯片学习笔记（一）
Pythonquick的博客
05-17 8009
PMIC主要功能&模块图&引脚定义
英飞凌TLF35584电源管理芯片中文手册解读【万字长文】
艾格北峰嵌入式
09-17 9804
英飞凌TLF35584高效多电压供电芯片，串行升压和降压预调节器，适用于3.0至40V的宽输入电压范围，具有全面性能和低总功耗，通信供电的低压降稳压器5.0V/200mA（称为LDO_Com）， 微控制器供电的低压降稳压器5.0 V/600 mA (TLF35584xxVS1) 或 3.3 V/600 mA (TLF35584xxVS2)（称为LDO_µC），提供使能、同步输出信号和内部设备中的电压监测功能（添加到复位功能）以用于可选外部核心供应后稳压器
英飞凌TLF35584中文应用手册
12-25
本人整理的英飞凌TLF35584中文应用手册，分享大家，英文不好，翻译有出错勿喷。
tlf35584.pdf
09-06
电源监控，外部看门狗，密码狗，窗口狗，错误监控，错误状态跳转 High efficient multi voltage power supply chip • Serial step up and step down pre regulator for wide input voltage range from 3.0 to 40 V with full performance and low over all power loss • Low drop post regulator 5.0V/200mA for communication supply (named LDO_Com)
功能安全芯片TLF35584
11-26
英飞凌主打的功能安全芯片TLF35584的介绍文档；汽车电子上有广泛应用
SBC芯片35584数据手册预调节器翻译
小幽余生不加糖
06-08 4254
SBC芯片35584数据手册翻译第六章预调节器 6.1 介绍 预调节器必须保持稳定稳定的中间电路电压，以提供以下后调节器。它由两个独立的调节器组成：一个降压变频器，前面有一个外部功率级，以保持以下降压变频器的最小输入电压。 通过将引脚STU连接到接地，可以停用升转换器（如果不需要）。让针脚STU打开，激活升压调节器。 降压调节器的频率可以通过预设为FRE引脚打开的高开关频率范围，或在低的开关频率范围内连接到GND来预设降压调节器的频率。 降压变频器持续开启,提供一个稳定的中间电路电压VPREREG，以提供监
TLF35584_ProductPresentation.pdf
01-18
TLF35584_ProductPresentation.pdf
【datasheet】TLF35584
weixin_42098658的博客
06-12 1610
1 Overview4.1 Absolute Maximum Ratings 绝对最大额定值4.3 Thermal Resistance 热阻5 Wake Function 唤醒功能5.2 Electrical Characteristics Enable Signal 电气特性 使能信号5.3 Electrical Characteristics Wake Signal 电气特性 唤醒信号5.4 Typical Performance Characteristics 典型性能特征。
英飞凌MY-D规格书
03-13
英飞凌MY-D规格书: Intelligent 1216 bit EEPROM with Contactless Interface_Compliant to ISO/IEC 14443 Type A and support of NFC Forum Type 2 Tag operation.
TLF35584
weixin_37591578的博客
08-05 378
SPC芯片介绍。
TLF35584 基本介绍
最新发布
舊梦的博客
01-25 679
1）多电压电源芯片，包含6路输出电压。2）输入电压范围：3.0~40.0V。3）具有复位功能的独立电压监测块。4）可配置的功能看门狗和窗口看门狗。5）安全状态控制与两个安全状态信号(SS1 SS2)的可编程延迟。6）输入电压监测（过电压开关关闭）。7）符合ISO26262。
TLF35584调试说明（1）
a1883733的博客
08-01 2724
TLF35584个人调试记录
功能安全芯片TLF35584介绍文档
gitblog_06632的博客
09-26 477
功能安全芯片TLF35584介绍文档 【下载地址】功能安全芯片TLF35584介绍文档 本资源文件提供了英飞凌主打的功能安全芯片TLF35584的详细介绍文档。TLF35584是一款在汽车电子领域广泛应用的功能安全芯片，具备高可靠性和安全性，适用于各种汽车电子系统 ...
TLF35584快速上手
weixin_45687296的博客
03-28 2627
eg：先读地址0x17的值(寄存器WWDSCMD)，若TRIG_STATUS位是1，则TRIG位取反，往地址0x17里写入数据：00000000，信息组装，SPI格式为：1010111000000001，即0xAE01;如图所示，两个看门狗，一个窗口狗，一个功能狗，窗口狗就是定时喂狗就可以，喂狗通过SPI指令或者WDI引脚，这个可以修改，但是上电默认是SPI喂狗；到这里如果操作正确35584已经进入到Normal状态，并且将SS1和SS2引脚拉高了，可以查看一下状态寄存器（0x27）的值。
TLF35584开发记录（二）
tongtongzzz的博客
12-12 1667
在与bootloader的联合调试中，在boot程序中，有必要关闭窗狗和错误状态监测功能，否则在程序下载与跳转过程中，得不到喂狗触发，芯片将复位。在app程序中，将窗狗使能，设定喂狗周期，周期喂狗，即可正常使用TLF35584。
TLF35584开发记录（一）
tongtongzzz的博客
12-09 5469
最近在调试基于主芯片MPC5744的bootloader以及电源管理芯片TLF355884，将调试记录都进行了一个整理记录。TLF35584是一个用于电源惯例和监控的集成芯片，多用于汽车中提供多个电压轨和电源管理。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

国服最强貂蝉

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
