EG2121中压250V1A半桥驱动芯片

1. 特性

 高端悬浮自举电源设计，耐压可达 250V

 适应 5V 、 3.3V 输入电压

 最高频率支持 500KHZ

 带 VCC 欠压保护

 输出电流能力 I O +/- 0.8A/1.2A

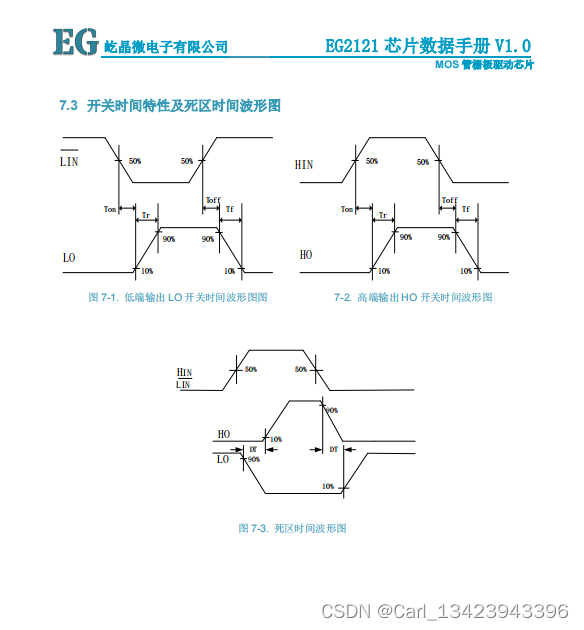

 内建死区控制电路

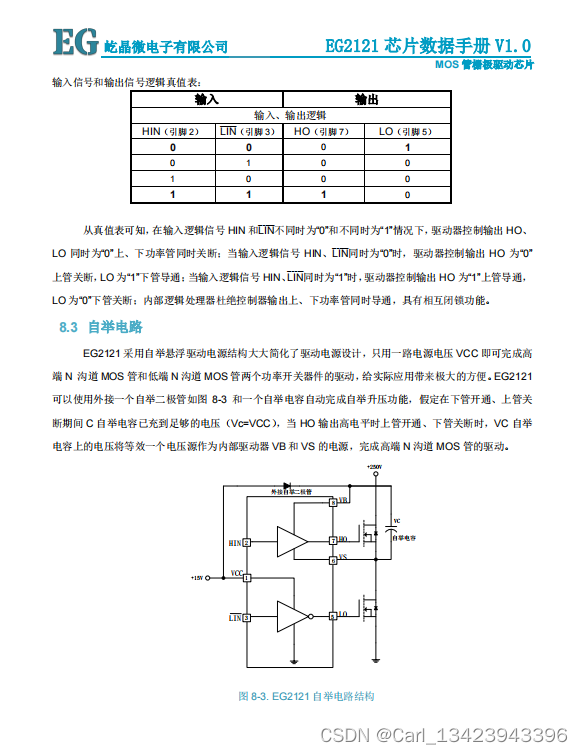

 自带闭锁功能，彻底杜绝上、下管输出同时导通

 HIN 输入通道高电平有效，控制高端 HO 输出

 LIN 输入通道低电平有效，控制低端 LO 输出

 外围器件少

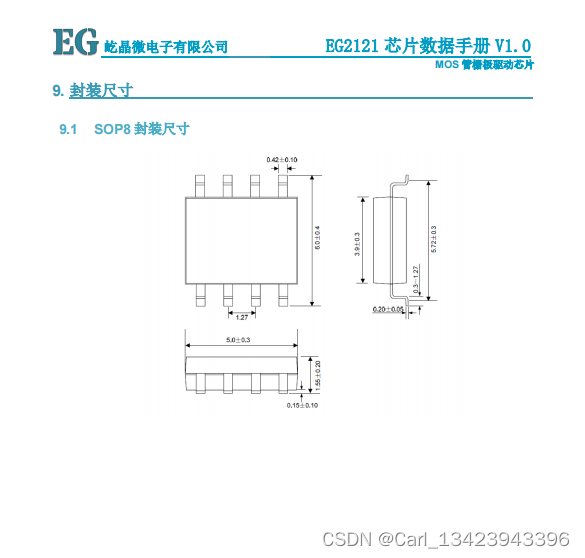

 封装形式： SOP8

 无铅无卤符合 ROHS 标准

2. 描述

EG2121 是一款高性价比的大功率 MOS 管、 IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。

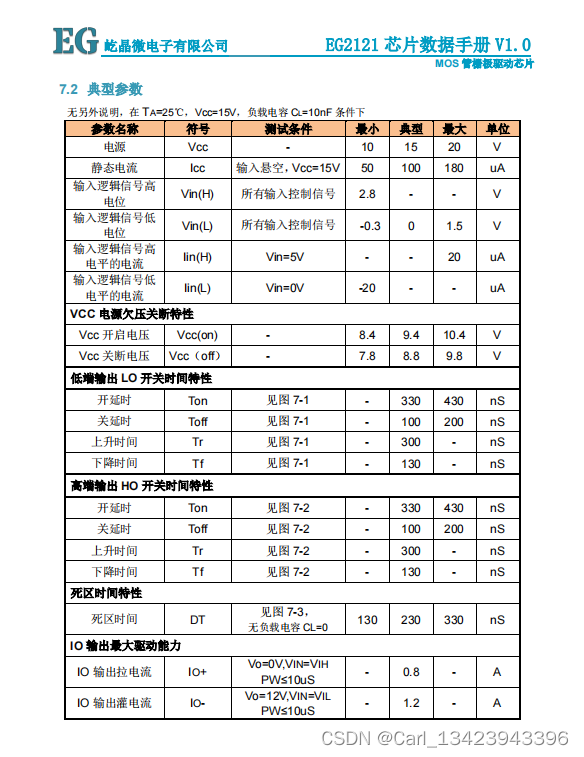

EG2121 高端的工作电压可达 250V ，低端 VCC 的电源电压范围宽 10V ～ 20V ，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN 内部 200K 下拉电阻和 LIN 内部上拉到 5V ，在输入悬空时使上、下功率 MOS 管处于关闭状态 , 输出电流能力 I O +/- 0.8/1.2A ，采用 SOP8 封装。

3. 应用领域

 移动电源高压快充开关电源  电动车控制器

 变频水泵控制器

 250V 降压型开关电源

 无刷电机驱动器

 高压 Class-D 类功放
