2.1 TGA图像文件格解析

作业内容：使用FlexHEX对下图的TGA格式的图像进行文件格式解析。

简介

TGA（Truevision Graphics Adapter）文件格式，通常又称为Targa（Truevision Advanced Raster Graphics Adapter），是由Truevision公司于1984年创建。
TGA文件格式可用于存储8位、15位、16位、24位、32位图像数据，支持alpha通道、颜色索引、RGB颜色、灰度图、行程压缩算法（RLE）、开发者自定义区、缩略图等。TGA文件格式因其格式简单、易于实现、没有专利费用和跨平台等特性而被图形图像工业广泛使用。

以上内容引自追梦人的博客。

一、文件如何组成

TGA扩展文件结构（v2.0）由五部分组成：

文件头 TGA File Header
图像/颜色表数据 Image/Color Map Data
开发者自定义区域 Developer Area
扩展区域 Extension Area
文件尾 TGA File Footer
TGA文件格式中字段的字节存储次序采用Little-Endian的方式，即小端在前。文件格式中的整型值字段均用无符号整型存储。对于颜色的存储，TGA规定按整型数据存储，颜色值各分量在整型数据中的存储顺序从高到低为（A）RGB。

二、文件数据的组织方式如何

1、TGA File Header——18字节

字段（字节数）	含义
图像信息字段长度 ID length（1个字节）	规定了包含在Image ID字段中的字节数，最大的字符数是255。若它的值为0，则表示在这个文件中没有图像信息字段。
颜色表类型 Color Map Type（1个字节）	使用的颜色表类型：0——没有颜色表（color map）；1——使用颜色表；2-127——Truevision保留使用；128-255——用于开发者的应用中。（在保存或者创建真彩图像文件时并不会使用到这个字段，请将它设置为0以确保兼容性。）
图像类型 Image Type（1个字节）	使用的图像类型：0——没有图像数据；1——未压缩的颜色表图像；2——未压缩的真彩色图像；3——未压缩的黑白图像；9——RLE(行程压缩算法)压缩的颜色表图像；10——RLE压缩的真彩色图像；11——RLE压缩的黑白图像；12-127——Truevision保留使用；128-255——用于开发者的应用中。
颜色表规约 Color Map Specification（5字节）	描述图像中使用的颜色表。4.1字段：颜色表首地址（2字节）——第一个颜色表表项的索引，是装载颜色表的首地址（可以允许从颜色表的中间开始索引）。4.2字段：颜色表长度（2字节）——颜色表表项的数量。4.3字段：颜色表表项大小（1字节）—— 每个表项占用的位数，典型的值有15，16，24，或者32位。（如果颜色表类型字段为0，则表示不存在颜色表，则5个字节应该被设置为0）
图像规约 Image Specification（10个字节）	描述了图像的屏幕位置，尺寸和像素深度。5.1字段：图像X位置的起始位置（2个字节） ——图像左下角的水平坐标。5.2字段：图像Y位置的起始位置（2个字节） ——图像左下角的垂直坐标。5.3字段：图像宽度（2个字节）。5.4字段：图像高度（2个字节）。5.5字段：像素深度（1个字节）——每个像素占用的位数，通常的值是8，16，24，32位。5.6字段：图像描述符（1个字节）——0-3位，规定了每个像素属性位的数量；4-5位，用于表示像素数据从文件发送到屏幕的顺序，位4表示从左到右，位5表示从上到下；6-7位为0。

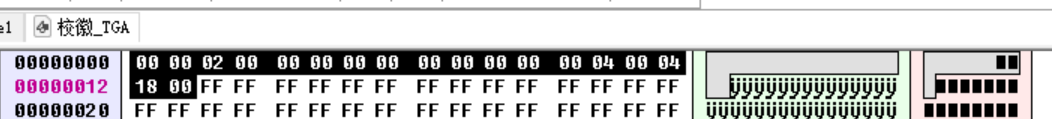

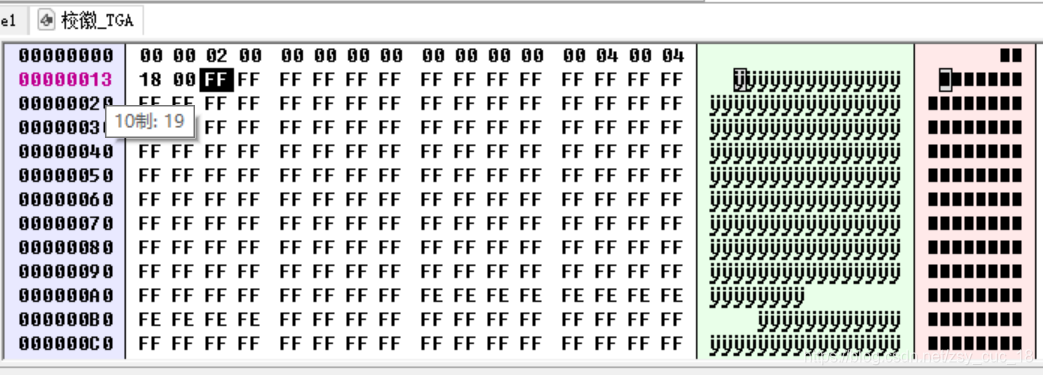

实例数据

数据表明：该TGA文件：

没有图像信息字段
没有使用颜色表（颜色表规约字段为0）
未压缩的真彩色图像
图像左下角的水平和垂直坐标均为0
图像宽高1024*1024
像素深度24bit

2、Image/Color Map Data

字段（字节数）	含义
图像信息字段 Image ID（可变长）	存储图像的身份信息（Identifying Information）。最长为255个字节，图像信息字段长度 ID length字段规定了它的长度。
颜色表数据 Color Map Data（可变长）	包含颜色表信息（LUT数据），字段4.3和字段4.2共同规定了该字段的长度。每个颜色表表项用整数个字节存储，规定每个颜色表的RGB采用连续的位存储，每个颜色的位长为MIN（Field 4.3/3，8）。（若颜色表类型为0，该字段不存在。）例如：若颜色表表项大小字段值为24，则每个颜色规约是8位；若值是32，则颜色规约仍是8位，未使用的位规定为属性位，属性位通常称为Alpha通道，重叠位（overlay bit），中断位（Interrupt Bits）。
图像数据 Image Data（可变长）	*包含WidthHeight个像素，每个像素的格式如下所示：（1）用伪彩色表示，则是一个颜色图的一个索引号；（2）真彩图，则是属性，红，绿，蓝**顺序的数据；（3）用调配色表示，就是独立的颜色表索引。颜色的存储都使用整数，从高位到低位分别存放颜色(a)rgb分量，存储为文件时表示方式：16位-gggbbbbb arrrrrgg；24位-BGR；32位-BGRA

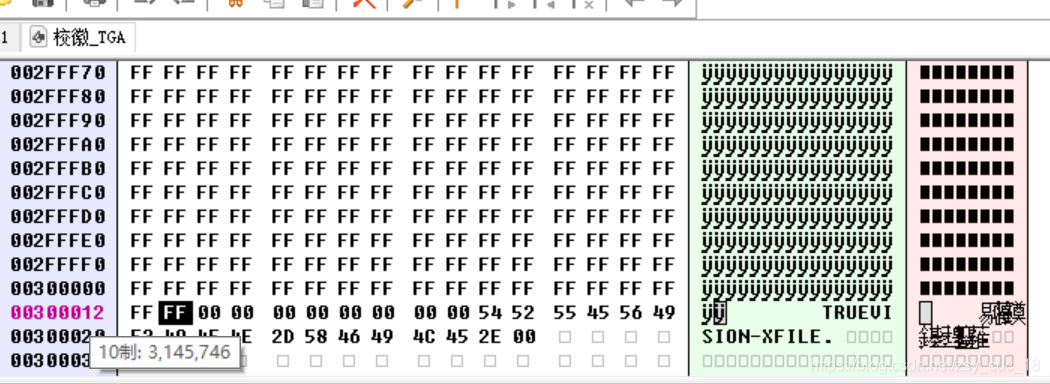

实例数据

数据阐释：该TGA文件：

由于没有图像信息字段，则没有Image ID字段
由于没有颜色表类型字段，则没有Color Map Data字段
图像数据字段直接从第19个字节开始
由于是24bit真彩色图像，则Image Data字段中的数据含义是：各个像素的 B G R 值，共1024*1024个像素，即图像数据字段共有3145728个字节。（首尾字节已于图中标出）

3、Developer Area

开发者数据 Developer Data（可变长）

该字段的尺寸和格式是由开发者规定的。
读取包含这些信息的文件时，完全可以忽略它们，除非需要理解这些内容。
一个文件可能包含多个开发者字段，所以需要创建开发者目录 Developer Directory，其作用是Developer Area中的字段的映射表。
Developer Directory可以使用偏移量来表示，存储在TGA File Footer的4-7字节内，该偏移量是从文件的起始位置算起至开发者目录的起始位置，如果偏移量为0，则不存在开发者字段。

4、Extension Area

该区域用于满足开发者对额外信息的需求。
该区域的位置也是通过保存在TGA文件注脚中的偏移量来确定的，如果该偏移量为0，则不存在拓展区域。
该区域包括拓展区域尺寸，作者名字，作者评论等额外信息。

5、TGA File Footer——最后26字节

字段（字节数）	含义
扩展区域偏移量 Extension Area Offset（4字节）	从文件开始到扩展数据区域的偏移量
开发者字典偏移量 Developer Directory Offset（4字节）	从文件开始到开发者字典数据的偏移量
签名 Signature（16字节）	若检测到此签名（符合字符串TRUEVISION-XFILE），则说明该TGA文件为v2.0的TGA扩展格式文件；否则说明TGA文件为原始TGA格式的文件。
End Character（1字节）	TGA文件结束字符——ASCII码”.”
End Of File（1字节）	文件结束符——二进制数0x00

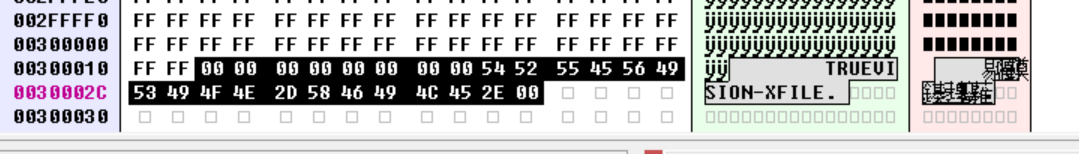

实例数据

数据表明：该TGA文件：

没有Extension Area
没有Developer Area
存在字符串为TRUEVISION-XFILE的签名，即为v2.0的TGA扩展格式文件
最后的倒数第2个字节：TGA文件结束字符——ASCII码”.”
最后一个字节：文件结束符——二进制数0x00

三、实例分析

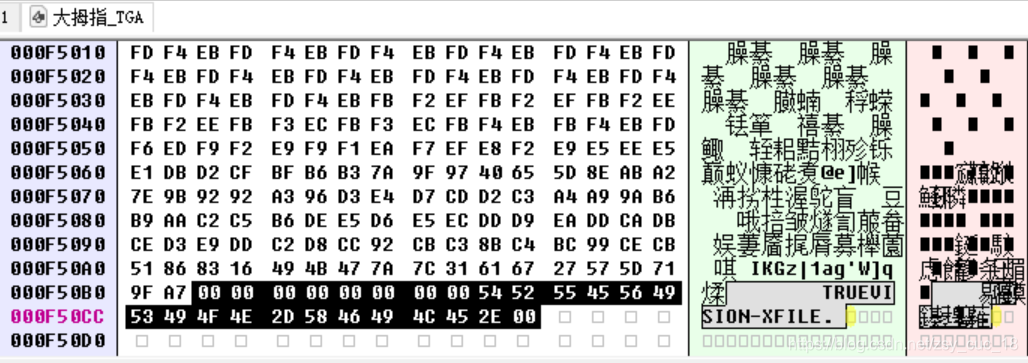

使用FlexHEX对下图的TGA格式的图像进行文件格式解析：
大拇指

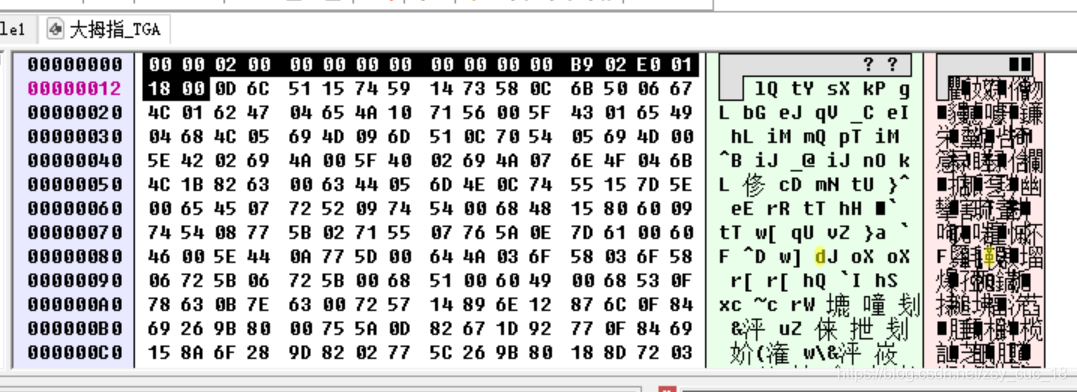

1、TGA File Header

数据表明：该TGA文件：

没有图像信息字段
没有使用颜色表（颜色表规约字段为0）
未压缩的真彩色图像
图像左下角的水平和垂直坐标均为0
图像宽高697*480
像素深度24bit

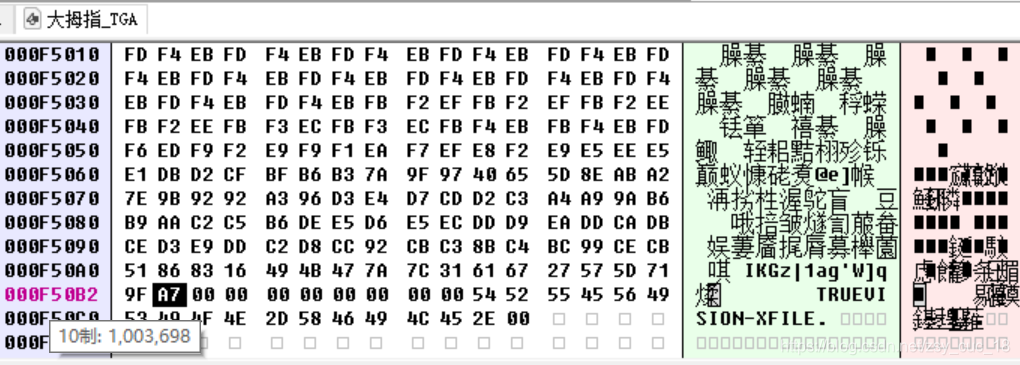

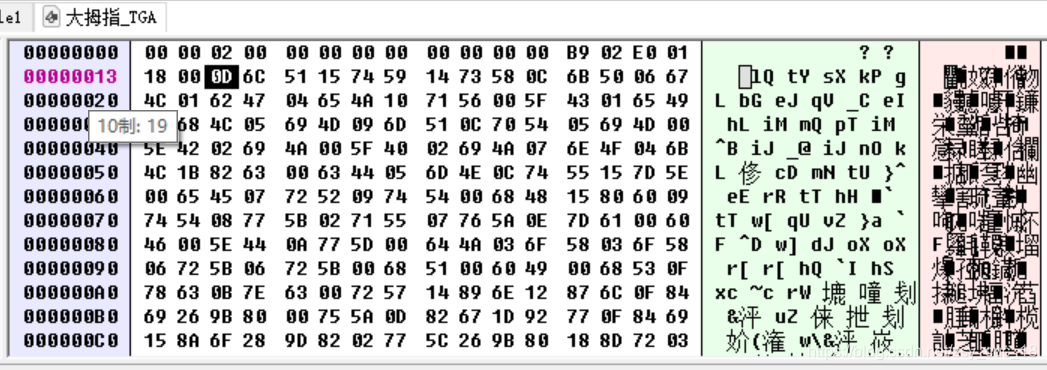

2、Image/Color Map Data

数据阐释：该TGA文件：

由于没有图像信息字段，则没有Image ID字段
由于没有颜色表类型字段，则没有Color Map Data字段
图像数据字段直接从第19个字节开始
由于是24bit真彩色图像，则Image Data字段中的数据含义是：各个像素的 B G R 值，共697*480个像素，即图像数据字段共有1003680个字节。（首尾字节已于图中标出）
