🚀 【拓扑王者】全桥变换器（Full-Bridge Converter）深度揭秘：大功率电源设计的终极武器

当你需要处理上千瓦乃至数十千瓦的功率等级时，什么样的拓扑能同时满足高效、安全、可靠的严苛要求？

答案是：全桥变换器。

作为隔离型DC-DC拓扑家族中当之无愧的“功率王者”，全桥变换器凭借其独特的对称结构和卓越的功率处理能力，统治着通信电源、工业激光器、大功率充电桩等众多高端应用领域。与半桥和推挽拓扑相比，它为何能实现更高的功率密度？其四个开关管的复杂驱动背后，又隐藏着哪些性能上的巨大优势？

本文将带您深入全桥变换器的核心。我们将从拓扑的巧妙推演开始，揭示它如何由两个双管正激变换器“融合”而成；然后通过详尽的波形和模态分析，一步步拆解其工作过程；最后，我们将用一系列精准的设计公式，为您揭开从变压器设计到器件选型的全部奥秘。

5.5 全桥变换器

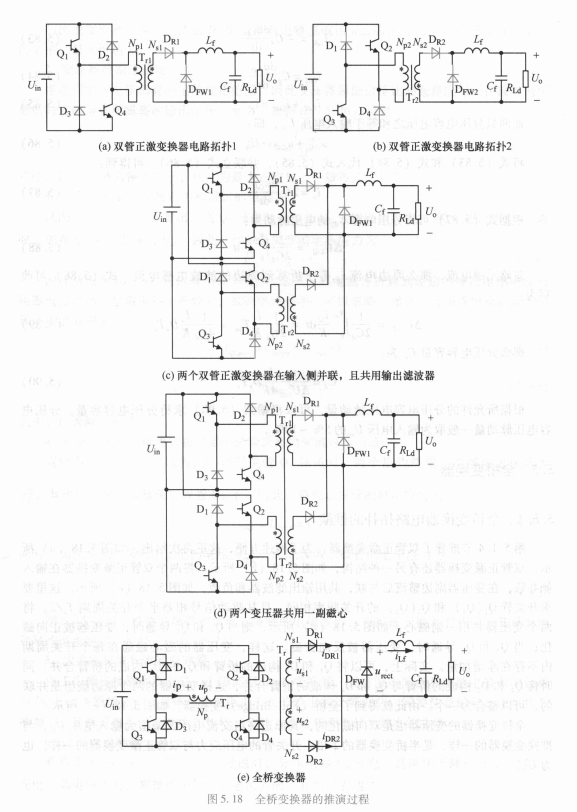

5.5.1 全桥变换器电路拓扑的推演

全桥变换器由两个双管正激变换器在输入侧并联、副边整流后并联构成
开关管 $Q_1$ ( $Q_4$ ) 和 $Q_2$ ( $Q_3$ ) 开关频率相同，驱动信号相差 $T_s/2$
两个变压器共用一副磁芯，实现双向磁化
通过桥臂合并，最终得到图5.18(e)所示的全桥变换器

特点：

变压器原边绕组交流电压幅值为 $U_{in}$ ，与推挽变换器相同，是半桥变换器的2倍
开关管电压应力为 $U_{in}$ ，与双管正激变换器相同

5.5.2 全桥变换器的工作原理

假设条件：

所有开关管、二极管为理想器件
变压器、电感、电容为理想元件
滤波电容足够大，输出电压纹波可忽略

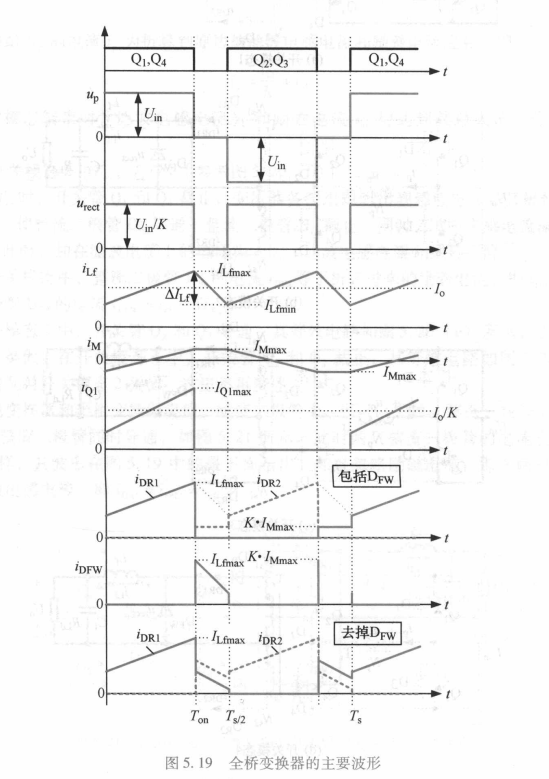

四种开关模态：

在这里插入图片描述

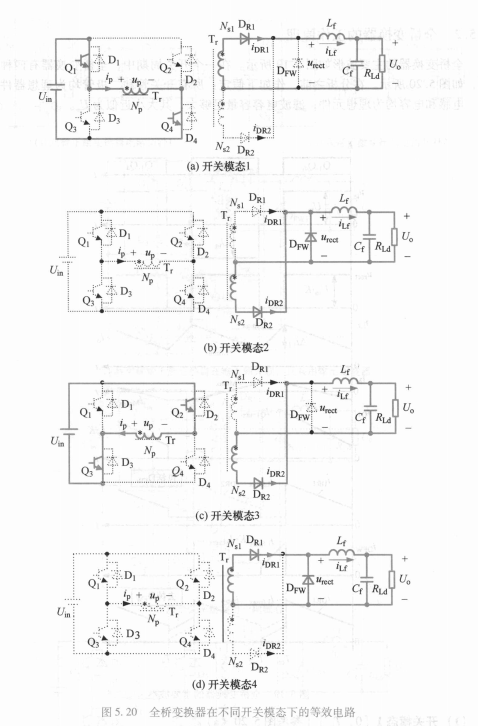

（1）开关模态1 $0, T_{on}]$ （图5.20(a)）

$Q_1$ 和 $Q_4$ 导通，输入电压 $U_{in}$ 加在变压器原边
励磁电流线性增加：
$i_M = -I_{Mmax} + \frac{U_{in}}{L_M}t \tag{5.91}$
副边电压：
$u_s = \frac{U_{in}}{K} \tag{5.92}$
$D_{R1}$ 导通， $u_{rect} = U_{in}/K$ ，滤波电感电流线性上升
原边电流：
$i_p = \frac{i_{Lf}}{K} + i_M \tag{5.93}$

（2）开关模态2 $T_{on}, T_s/2]$ （图5.20(b)）

$Q_1$ 和 $Q_4$ 关断， $D_{R2}$ 导通， $D_{R1}$ 截止
滤波电感通过 $D_{FW}$ 续流，电流线性下降
$D_{R2}$ 电流： $i_{DR2} = K \cdot I_{Mmax}$
$D_{FW}$ 电流： $i_{DFW} = i_{Lf} - K \cdot I_{Mmax}$

（3）开关模态3（图5.20©）

$Q_2$ 和 $Q_3$ 导通，工作情况与模态1类似

（4）开关模态4（图5.20(d)）

$Q_2$ 和 $Q_3$ 关断，工作情况与模态2类似

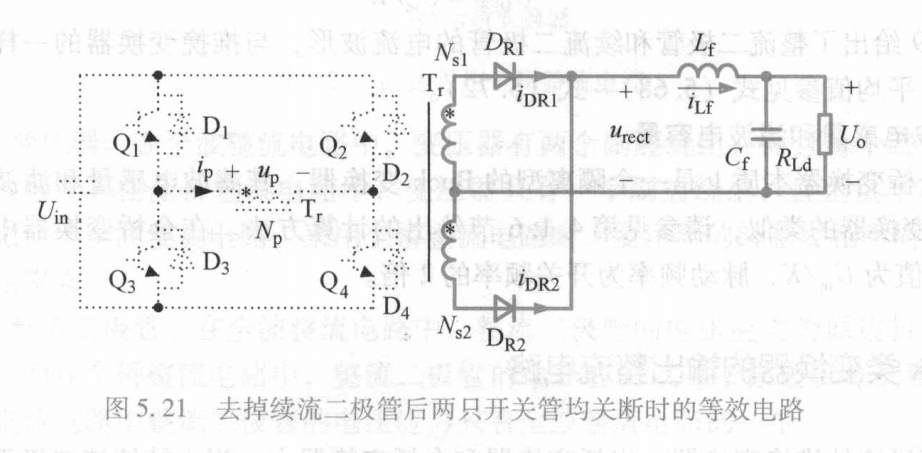

关于续流二极管的说明：

去掉续流二极管 $D_{FW}$ 后，在模态2和4中两只整流二极管同时导通
忽略励磁电流时： $i_{DR1} = i_{DR2} = i_{Lf}/2$

5.5.3 全桥变换器的基本关系

1. 输出电压与输入电压的关系式

$U_o = D_y \frac{U_{in}}{K} \tag{5.94}$

$D_y$ ：副边整流电压 $u_{rect}$ 的占空比
$D_y$ 是开关管占空比的2倍，最大可达1

2. 变压器原副边匝比

$D_{y_{max}} \frac{U_{min}}{U_o} \tag{5.95}$

$U_{min}$ ：最低输入电压
$D_{y_{max}}$ ：最大占空比，一般取0.9

3. 开关管承受的电压应力和流过的电流

电压应力：
$U_{Qj} = U_{in} \quad (j=1,2,3,4) \tag{5.96}$
电流最大值（忽略励磁电流）：
$I_{Qjmax} = \frac{I_{Lmax}}{K} \quad (j=1,2,3,4) \tag{5.97}$
电流平均值：
$I_{Qj} = \frac{I_o}{K} \cdot \frac{D_y}{2} \quad (j=1,2,3,4) \tag{5.98}$

4. 整流二极管和续流二极管承受的电压应力和流过的电流

整流二极管电压应力：
$U_{DR1} = U_{DR2} = \frac{2U_{in}}{K} \tag{5.99}$
续流二极管电压应力：
$U_{DFW} = \frac{U_{in}}{K} \tag{5.100}$
电流波形与推挽变换器相同，参见式 $(5.68)$ – $(5.72)$

5. 滤波电感量和滤波电容量

全桥变换器是隔离型 $B u c k$ 结构，滤波参数计算同 $B u c k$ 变换器
整流电压 $u_{rect}$ 幅值为 $U_{in}/K$ ，脉动频率为开关频率的两倍

💎 总结与提升
通过以上对全桥变换器的全面解析，我们可以清晰地看到它为何能成为大功率应用的首选方案：

功率处理的极致平衡：全桥变换器在开关管电压应力（ $U_{in}$ ）和变压器原边电压幅值（ $U_{in}$ ）之间取得了完美平衡。它用四只开关管的复杂度，换来了与推挽相同的变压器电压利用率，同时将开关管应力稳定在 $U_{in}$ ，远低于推挽的 $2U_{in}$ ，使其非常适合高输入电压、大功率的场景。
