文章提供了不同1.0mm至2.5mm叠层结构的六层板的阻抗参数，包括90ohm和100ohm的线宽线间距信息，以及讨论了5mil线是否满足50ohm阻抗设计。这些参数对电路设计工程师在进行多层板布线时具有参考价值。
90ohm 线宽是多少？100ohm线间距是多少？5mil的线能不能满足50ohm？设计多层阻抗板时多少工程师在布线时都会遇到这些数据难题。文丰今天找了华秋电路的压合结构核算出部分阻抗参数，分享大家。
不同的压合结构对应的阻抗线宽/线距都不同，下面参数仅供对应结构参考。

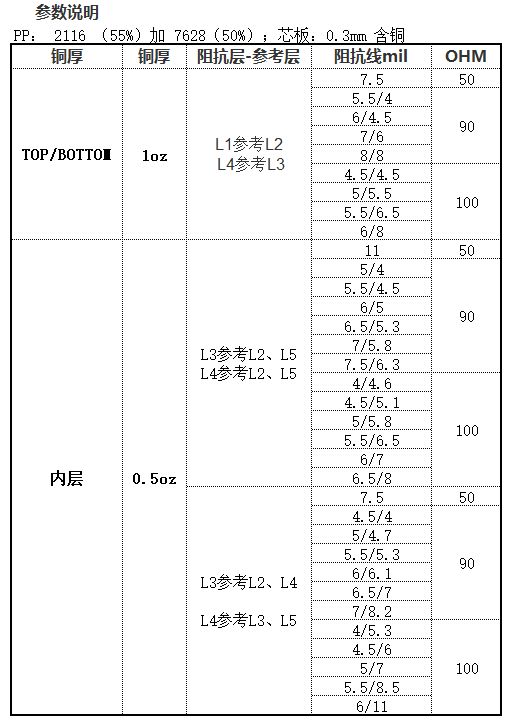

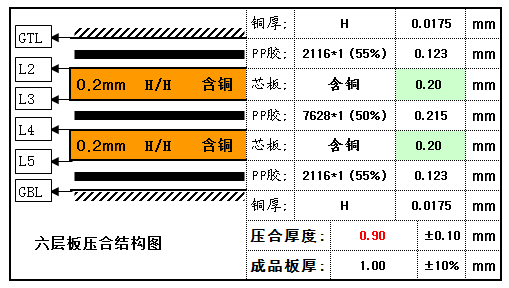

六层板1.0mm叠层结构及阻抗参数：

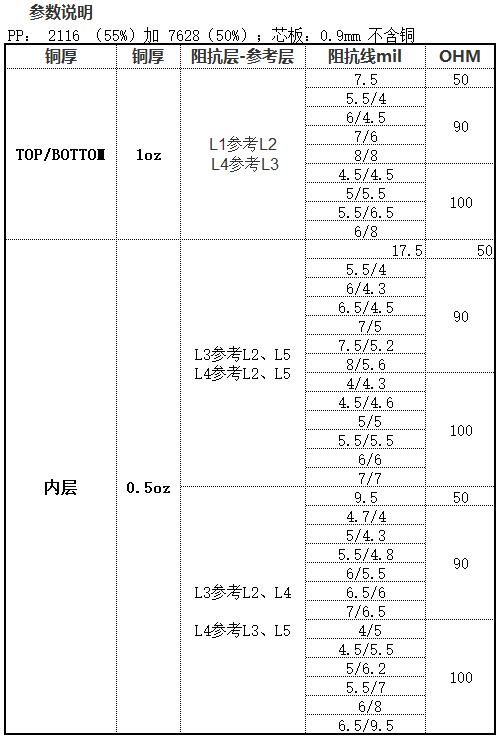

六层板1.2mm叠层结构及阻抗参数：

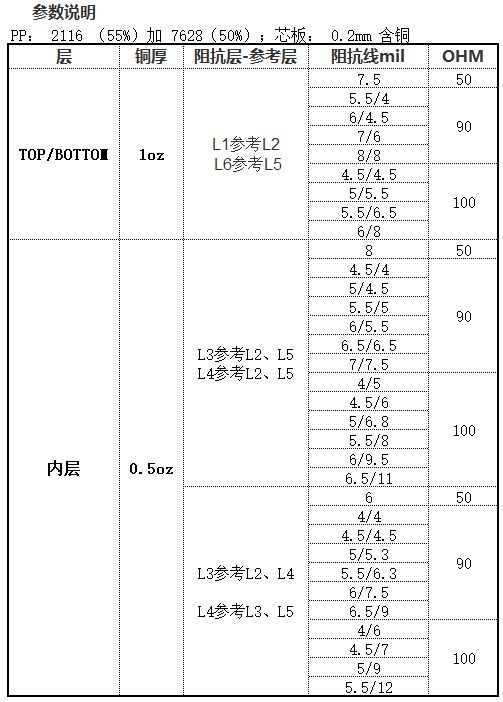

六层板1.6mm叠层结构及阻抗参数：

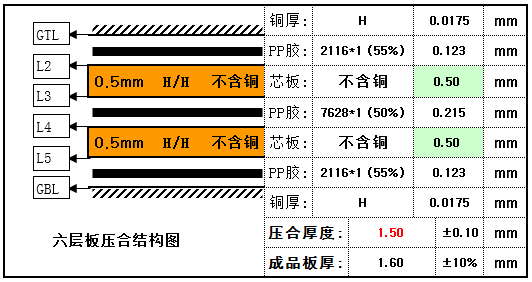

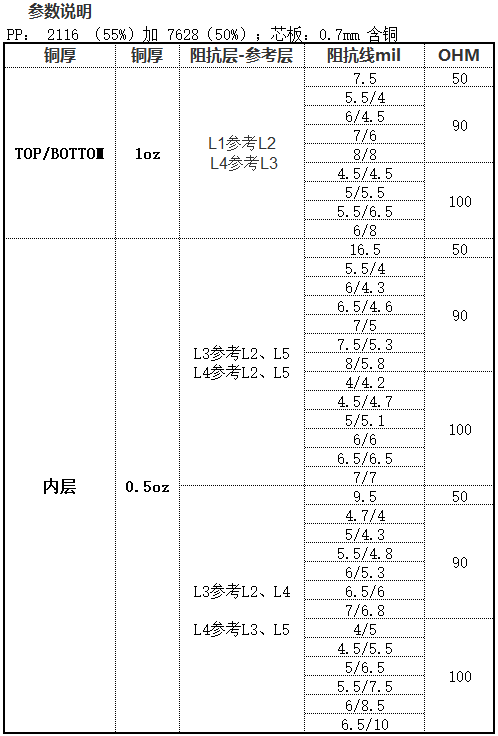

六层板2.0mm叠层结构及阻抗参数：
六层板2.5mm叠层结构及阻抗参数：
