本文讨论了数字下变频，这是一种广泛用于数字无线电接收机的数字信号处理技术。

数字下变频是一种广泛用于数字无线电接收机的数字信号处理技术。本文将回顾数字下变频器（DDC）的基础知识。我们首先看一下使用DDC而不是模拟DDC的优点。然后，我们将讨论一个示例并探讨DDC的基本操作。

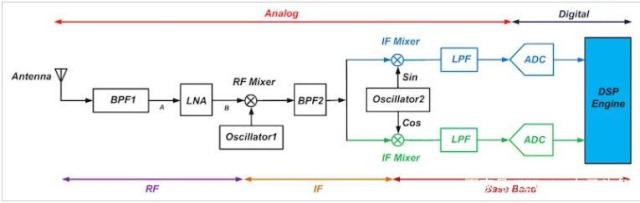

为了理解使用DDC的优势，我们首先回顾一下传统的双向下转换接收器并检查它的缺点。基本的双下变频接收器如图1所示。正如您所看到的，在信号由模数转换器（ADC）数字化之前，有几个模拟模块。

图1。

以下部分回顾了上述接收器中使用的每个模块的基本功能。如果您熟悉RF工程的基础知识，可以通过下一部分来更新您的知识; 否则，您可能需要从AAC的RF教科书中读取一些页面。

基本的双下变频接收器

在图1的接收机中，第一个带通滤波器BPF1对第一个混频器执行镜像抑制，在图中标记为“RF混频器”。它还部分地抑制了天线拾取的干扰。这放宽了低噪声放大器（LNA）的线性要求。

带通滤波器的输出由LNA放大。与期望信号相比，这种放大使得由后续级贡献的噪声相对较小。以这种方式，接收器对LNA之后的级的噪声变得不太敏感。

然后，节点B处的放大信号被下变频到中频，fIF，由RF混频器。

现在所需信号已经下变频到较低频率，我们可以更容易地构建相对高Q的滤波器BPF2，并部分地执行信道选择。注意，由于接收器的双下转换结构，第一个混频器的中频，fIF，可以比较高。这放宽了BPF1的要求。

接下来，信号通过由振荡器2驱动的正交混频器（见图1）。振荡器2的频率等于fIF，以便将所需频带的中心频率转换为DC。这意味着我们不需要IF混频器的镜像抑制滤波器。

接下来，我们通过基带低通滤波器（LPF）执行通道选择，最后，ADC将数字化所需信号，结果将由数字信号处理器（DSP）进一步处理。DSP引擎将执行均衡，解调和信道解码等操作。

传统无线电接收机的缺点和解决方案

我们可以考虑图1所示的双下变频接收机的三个主要限制：

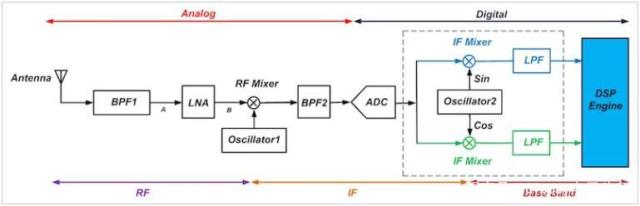

两个基带路径必须高度匹配。蓝色路径中的IF混频器，LPF和ADC必须与绿色路径中的相应组件匹配。所述模拟滤波器引入相位失真。ADC注入一个DC项，无法从所需信息中轻松删除。请注意，图1的IF混频器将所需通道的中心频率转换为DC，其中ADC可以注入误差项。这种ADC偏移可以通过其构建模块（如放大器和比较器）的偏移产生。即使将零信号施加到ADC，偏移项也会导致非零数字代码。这在以非常低的频率传送信息的系统中非常重要。我们可以解决接收器DSP部分的这些不完善之处; 然而，更好的解决方案是将A / D转换器放在接收器链中的正交混频器之前。如图2所示。

图2。

如您所见，现在A / D转换发生在IF而不是基带。这意味着ADC必须以更高的采样率运行。如图所示，ADC之后的模块都在数字域中运行。例如，图2中的振荡器2的输出实际上是对应于正弦和余弦信号的数字值。为了实现振荡器2，我们通常使用直接数字合成器（DDS）。使用两个数字乘法器执行第二次下变频，并且LPF是数字滤波器。

如上所述，利用图2的结构，ADC必须以更高的采样率工作。这可能被认为是一个缺点，但DDC方法也提供了显著的好处：

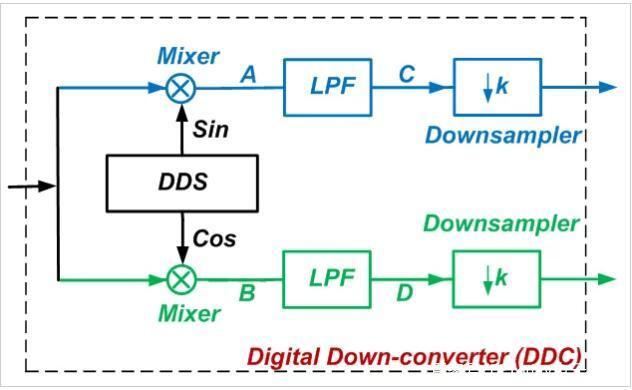

现在，IF混频器和LPF是数字电路。因此，消除了由模拟部件之间的不匹配引起的不平衡相关的失真。与模拟域不同，我们可以轻松设计线性相位数字滤波器。在信号通过IF混频器之前，ADC注入的DC项可以通过数字滤波器轻松消除（例如，参见无线通信和广播中数字前端的第12章 ）。请注意，虽然图2中的接收器DSP引擎外部具有正交混频器和LPF，但我们当然可以在系统的DSP平台中实现这些模块。此外，在基带LPF之后，我们可以显着降低采样率而不会丢失所需的信息（有关更多信息，请参阅我关于 多速率DSP及其在A / D转换中的应用的文章  链接）。因此，我们可以重新绘制图2中虚线框内的电路，如图3所示。该块称为数字下变频器或DDC。

图3

数字下变换

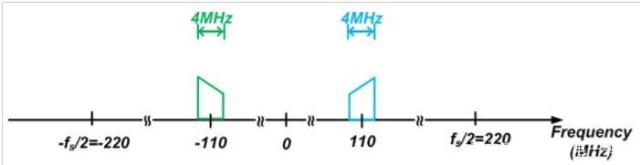

假设在模数转换之后，所需信号的频谱如图4所示。

图4

所需信号的中心频率为110 MHz，带宽为4 MHz（该图显示了正频率和负频率）。此外，我们假设ADC正在以440 MSPS（每秒兆样本）的速率生成样本。DDC如何处理此输入？

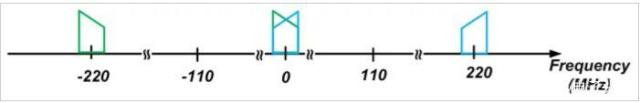

DDC使用的DDS将产生110 MHz的正弦和余弦信号。这些正弦和余弦函数中的每一个都会导致± 110兆赫。由于时域中的乘法对应于频域中的卷积，因此我们将得到图5中针对图3中的节点A和B的频谱。

图5

如你所见，频移 ± 110MHz已将图4的蓝色频谱转换为220 MHz和DC。类似地，绿色光谱转移到DC和-220MHz。我们能够为节点A和B使用一个图，因为这两个节点具有相同的幅度特性，图5仅传达幅度谱。节点A的相位谱与节点B的相位谱不同。

在图5中，请注意下变频后信号边带在DC周围重叠。考虑到这种重叠，我们是否可以仅使用以DC为中心的部分频谱来恢复所需的信息？我们可以; 我们使用正交混合，它产生两个相同的振幅光谱，但也产生两个不相同的相位光谱，重叠区域的相位光谱允许我们恢复原始信息。由于这种重叠不是问题，2 MHz以上的频率分量不提供任何必要的信息，因此我们可以在数字混频器之后放置一个LPF，以仅保持低于2 MHz的频率分量。这种低通滤波（如图3中的单级滤波器所示）通常实现为两级滤波器，如图6所示。

图6

第一级LPF1可以设计用于消除以220 MHz为中心的高频分量。为此，我们需要一个LPF，其通带扩展到大约2 MHz，阻带从大约218 MHz开始。该过滤操作有时被称为过滤由DDS创建的图像信号。

第二级LPF2消除了2 MHz和218 MHz之间的任何不需要的频率成分。在LPF2之后，信号不包含超出预期信息带宽的频率分量（即2 MHz），但我们仍然使用440 MSPS来表示此信号。因此，我们可以应用下采样概念来降低采样率。

更有效的实现方式是将LPF2分解为级联级，并在每个级之后执行整体下采样的一部分。

结论

在本文中，我们研究了使用DDC的好处。我们看到DDC可以改善基本双下变频接收器的性能：它可以消除由模拟IF混频器产生的与失衡相关的失真，并避免模拟滤波器的相位失真。在DDC之后，采样率显着降低，我们可以更有效地实现进一步处理数据的DSP例程。
