开关为什么要过零检测？内附带代码

经历

• 在以前的公司做项目的时候，经常涉及到智能开关的。特别是单火线的可控硅来控制电路的导通，其中就会用到过零点电路。然而其他的零火线开关，磁保持单火线开关都没有设计到过零点电路。盲目的认为只有可控硅才需要做到过零点。
• 然后去到新公司面试的时候，技术面试官就问我之前设计的智能开关有没有设置到过零点？单火线的、零火线的、继电器的、可控硅的？当我表达出可控硅才需要过零点的时候，被大佬庞大的知识面无情的吊打。原来不管是直流电还是交流电，在断开主控制回路的机械式开关，为了安全都需要做到过零点检测。
• 其实这时候不免得就疑问了，为什么要过零检测？过零点是为了什么？会有什么用？

为什么要过零检测？

• 因为现实中不管是直流电还是交流电，只要是在断开主控制回路的机械式开关的时候，在触点上都能看到电火花现象，并伴随着发热。
• 在主回路切断前，所经过的电流越大，那么其静触点与动触点之间所产生的电火花越严重，这种现象就叫做拉弧现象。
• 电弧主要发生在大电流分断时的机械触点之间，长期以来会对触点造成腐蚀损坏，并有可能导致火灾或者爆炸，严重威胁生产、财产安全。
• 也可以测频率。电机上面也时常用到过零检测。

过零检测电路

• 一般来说过零检测电路，采用电阻分压到运放或者用光耦隔离两个方案。
• 下面我们分析一下光耦隔离的方案。因为交流电具有方向性，我们可以通过整流桥整流为脉动直流，再经过光耦隔离后将零点信号输出。这里采用整流桥的方案设计过零检测电路，所设计的电路图如下图所示。

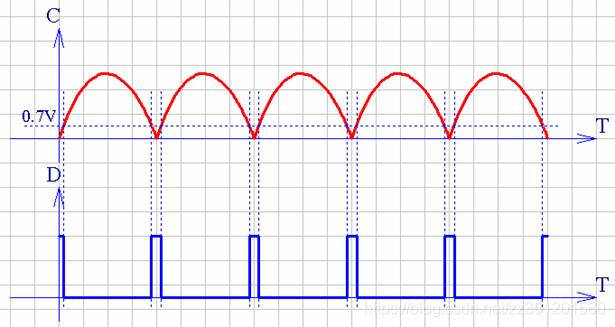

• 因为交流电经过整流桥的整流后，交流电的负半周期被翻转为正。因此在过零点以外的地方都可以使光耦导通，而在零点附近光耦截止。光耦的输出端连接上拉电阻。波形分析如下：
• 正半周期：光耦的发光二极管导通，输出端导通，输出信号为低电平；
• 负半周期：光耦的发光二极管导通，输出端导通，输出信号为低电平；
• 零点附近：光耦的发光二极管截止，输出端截止，输出信号为高电平。

• 从上面的波形可以看出，MCU只要检测到高电平即可判断零点即将来临，这时候只要控制接触器/继电器的线圈，就能保证触点在交流零点电流最小的时候断开，从而抑制了电弧的产生。

过零检测代码

//***************************************
// 函数名称：Nop
// 函数功能：延时函数
// 入口参数：延时时间
